Рулевое управление

Видео — Ремонт рулевого редуктора

В большинстве случаев, данный узел является неремонтопригодным, так как стоит относительно недорого и состоит всего из двух основных частей. Тем не менее, производитель оставил автомобильным мастерам возможность приобрести ремонтный комплект.

Прежде чем ремонтировать рулевой редуктор, определимся с неисправностями.

• Во-первых, он подлежит ремонту, если рулевое колесо вращается, а колеса нет. Это значит, что на резьбовой части его валов имеются дефекты, которые не дают соприкоснуться двум взаимодействующим частям.
• Второй тип неисправностей – это сальники. Если они достигли критического износа, то масло из редуктора непременно будет протекать, что уже ведет к его ускоренному износу. При наличии остальных механических повреждений редуктор подлежит замене.

Для начала снимите неисправный узел с автомобиля. После этого, спрессуйте сошку с его вала при помощи двух молотков. Через любое технологическое отверстие слейте масло из редуктора. Теперь открутите четыре болта, которые закрывают крышку и снимите ее. Для доступа к червячному валу нужно открутить похожую крышку с другой стороны механизма. Вытащите оставшиеся части и замените неисправные. К таковым могут относиться сальники, и поврежденные валы. После этого, проведите сборку редуктора в обратной последовательности. Не забудьте залить масло!

Как поменять рулевой редуктор на ВАЗ 2106

Владельцы ВАЗ 2106 считают, что рулевые редукторы «шестёрок» почти не подлежат ремонту. Исключение делается лишь в случае износа шарикоподшипников, прокладок и сальников. Тогда автовладелец разбирает редуктор и заменяет вышеуказанные детали новыми. А в случае износа червяка, шестерни или ролика решение только одно: заменить редуктор целиком, так как найти в продаже, к примеру, червячный вал от редуктора «шестёрки» или шестерню удаётся далеко не всегда. Причина проста: автомобиль давным-давно снят с производства и запчастей к нему с каждым годом становится всё меньше. Для снятия редуктора нам потребуются следующие инструменты:

• набор торцевых головок и вороток;
• специальный съёмник для рулевой тяги;
• комплект накидных ключей;
• новый рулевой редуктор;
• ветошь.

Последовательность действий

Подготовив всё необходимое, автомобиль следует загнать на эстакаду (или на смотровую яму). Колёса машины следует надёжно зафиксировать башмаками.

1. Левое переднее колесо машины поднимается домкратом и снимается. Открывается доступ к рулевым тягам.
2. С помощью ветоши пальцы на рулевых тягах тщательно очищаются от грязи.
3. Тяги отсоединяются от редукторных сошек. Для этого извлекаются крепёжные шплинты на тягах, затем накидным ключом откручиваются гайки. После этого с помощью съёмника пальцы тяг выдавливаются из рулевых сошек.

Как заменить рулевой редуктор, он же рулевой механизм на ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2106?

Примечание! Перед началом операции, снимите переднее водительское колесо с автомобиля!

3) Теперь возьмите в руки гаечный ключ и в нижней части автомобиля с его помощью отверните все гайки болтов, которые крепят рулевой редуктор к кузову автомобиля. (Операция выполняется при снятых подкрылках, поэтому снимите их если они установлены на вашем автомобиле)

Примечание! Отворачивайте гайки аккуратно и двумя гаечными ключами, одним из которых вы будете удерживать сам болт от проворачивания, а другим в это время отворачивайте сами гайки. Под всеми этими гайками находятся шайбы, поэтому будьте аккуратны и не потеряйте их!

4) Когда гайки будут откручены, придерживая сам рулевой механизм рукой извлеките все болты и снимите все гайки, а после этого попробуйте отпустить рулевой редуктор так как он у вас должен будет повиснуть на кузове автомобиля.

Примечание! На болтах так же могут быть установлены регулировочные прокладки, благодаря которым задаётся соотношение двух валов, поэтому если эти прокладки у вас есть, то в таком случае обязательно промаркируйте их и при установки нового вала, установите их на те же места где они и были раньше!

5) Затем встаньте и после чего переберитесь в подкапотное пространство автомобиля, а уже там снимите рулевой механизм взяв его для этого рукой и потянув вверх на себя.

Установка: 1) Установка нового рулевого вала осуществляется в обратном порядке снятию, но чтобы установка нового вала прошла успешно, нужно знать несколько вещей:

1. Когда вы будете закручивать все болты и гайки, не затягивайте их до конца а просто навинтите и всё.
2. После этого сядьте в автомобиль и поверните руль сперва вправо на 2-3 оборота, а затем на столько же оборот но уже влево, благодаря чему вал и сам механизм примут правильное положение.
3. А вот уже после проделанных операций, заверните все болты и гайки до упора и после чего установите все детали которые остались, в обратном порядке снятию.

Дополнительный видео-ролик: Чтобы вам было более понятно о том как заменить рулевой механизм на автомобиле, то в таком случае просмотрите видео-ролик в котором процесс этой замены показан наглядно:

Примечание! Для того чтобы починить редуктор управления, нужны инструменты, а именно: Гаечные ключи (Набор), понадобится так же отвёртка, молоток, бородок и ещё рекомендуем вам найти какую либо оправку или же отрезок трубы но о том какого размера должна быть оправка и отрезок трубы, вы узнаете только когда снимите редуктор с автомобиля!

Где находится рулевой редуктор? В подкапотном пространстве и сразу же под вакуумный усилителем тормозов (Указан синей стрелкой) он располагается, для наглядности чуть ниже вы уже увидели то что на фото он изображён красной стрелкой, поэтому проблей с его нахождением у вас быть не должно, но только данный редуктор может оказаться у вас в пыли и грязи и поэтому вы не сразу его найдёте, поэтому имейте это себе ввиду.

Когда нужно ремонтировать рулевой редуктор? Редуктор подлежит ремонту если резьбовая часть на его валах повредилась, а в связи с повреждением или сильным износом резьбовой части обоих валов которые находятся в редукторе, могут происходит следующие проблемы с рулевым управлением, а именно руль может вращаться и иметь при этом люфт, кроме того рулевое колесо может вращаться а вот уже сами колёса нет, а так же руль может просто заблокироваться в одном месте и не двигаясь никуда так и будет стоять, так же из рулевого редуктора может ещё течь масло, но это уже будет происходить по нескольким причинам, а именно если корпус редуктора повреждён и имеет сквозные трещины (К примеру после коррозии такое может быть), так же если с сальниками что то случилось то масло тоже будет вытекать постоянно из редуктора и в связи с этим руль будет крутиться тяжелей (Если масло всё вытечет) и на корпусе или внизу на автомобили вы так же будете замечать постоянно следы вытекаемого масла из редуктора.

Замена тяг и маятникового рычага

Маятниковый рычаг, входящий в рулевой механизм, расположен в правой части кузова автомобиля ВАЗ 2106 и крепится к нему болтами. К рычагу подсоединена правая крайняя тяга и средняя, которая связана с редуктором. Для демонтажа маятникового рычага потребуется снять эти две тяги, предварительно выкрутив с наконечников гайки. Дальнейшие действия заключаются только в выкручивании болтов крепления к кузову. Для этого удобно поднять правую сторону автомобиля и снять колесо с защитой.

Снятие старого маятникового рычага

Ремонтировать маятниковый рычаг ВАЗ 2106 не представляется возможным, поэтому проводится полная его замена. Установка осуществляется в обратной последовательности. Но рулевое управление на автомобилях ВАЗ моделей 2101-2107 крайне чувствительно ко всем неприятностям, которые могут произойти на дороге. Когда разбиваются наконечники рулевых тяг, в них появляется весьма заметный люфт, который убрать невозможно. Поможет лишь замена узла. Чаще всего выходят из строя крайние тяги, средняя не так изнашивается. Большое значение имеет и состояние пыльников, наконечники выходят из строя по большей части из-за них. Старайтесь следить за пыльниками и при появлении трещин или дыр меняйте их. Но лучше не доводить детали до такого состояния.

Удобнее менять тяги на ВАЗ 2106 по очереди, причем не нужно снимать колеса, если имеется яма. Если же ремонт проводится на ровной поверхности, то лучшим выходом окажется снять колесо и поднять автомобиль, установив его на надежной опоре. Съемником извлекаются наконечники из маятникового рычага (с правой стороны) и редуктора (со стороны водителя). Тем же инструментом вынимаются тяги из поворотного кулака ступицы. Перед установкой сделайте небольшие замеры: вам нужно, чтобы длина снятой и новой тяги была одинаковой. Замеры можно сделать простой рулеткой. Правда, по завершении ремонта нет гарантии того, что схождение колес выполнено точно. Наведайтесь на СТО, где вам отрегулируют положение колес.

Рулевой механизм отечественной классики может создать еще немало проблем. Многое зависит от манеры езды и того, по каким дорогам передвигается машина. Если часто влетать в ямы на большой скорости, велика вероятность того, что в рулевом редукторе ВАЗ 2106 будет образовываться выработка. Маятниковый рычаг тоже будет страдать. В его конструкцию входят подшипники, которые при ударах начнут попросту рассыпаться.

Рулевое управление — как ремонтировать рулевую колонку на ВАЗ 2106, 2107 своими руками

Здравствуйте, уважаемые автолюбители! Без всяких сомнений, одним из наиболее важных для безопасного управления автомобилем атрибутов, является рулевое управление. Попытки поиска иного способа задать машине необходимое направление движения не прекращаются.

Но в ближайшие десятилетия автопроизводители изменять своей традиции – ставить в машины руль, не собираются. Рулевое управление очень надёжно, долговечно, информативно. Система рулевого управления имеет не так уж и много деталей, и разобраться в ней совсем несложно.

Такой части рулевого управления, как рулевая колонка, как правило, внимания почти не уделяют, ошибочно считая, что отрезок металлического прута создать проблем не сможет.

Несмотря на свою конструкционную простоту, рулевая колонка тоже изнашивается и может подарить водителю немало «сюрпризов». Истошный скрип при поворачивании рулевого колеса – это самая безобидная неприятность, которую может принести рулевая колонка.

Куда более устрашающе представляется вращение рулевого колеса, когда автомобиль от таких действий не изменяет направления своего движения. Подобная поломка может стоить жизни водителю, пассажирам и другим участникам дорожного движения. За рулевой колонкой необходимо следить и содержать ее в исправном состоянии.

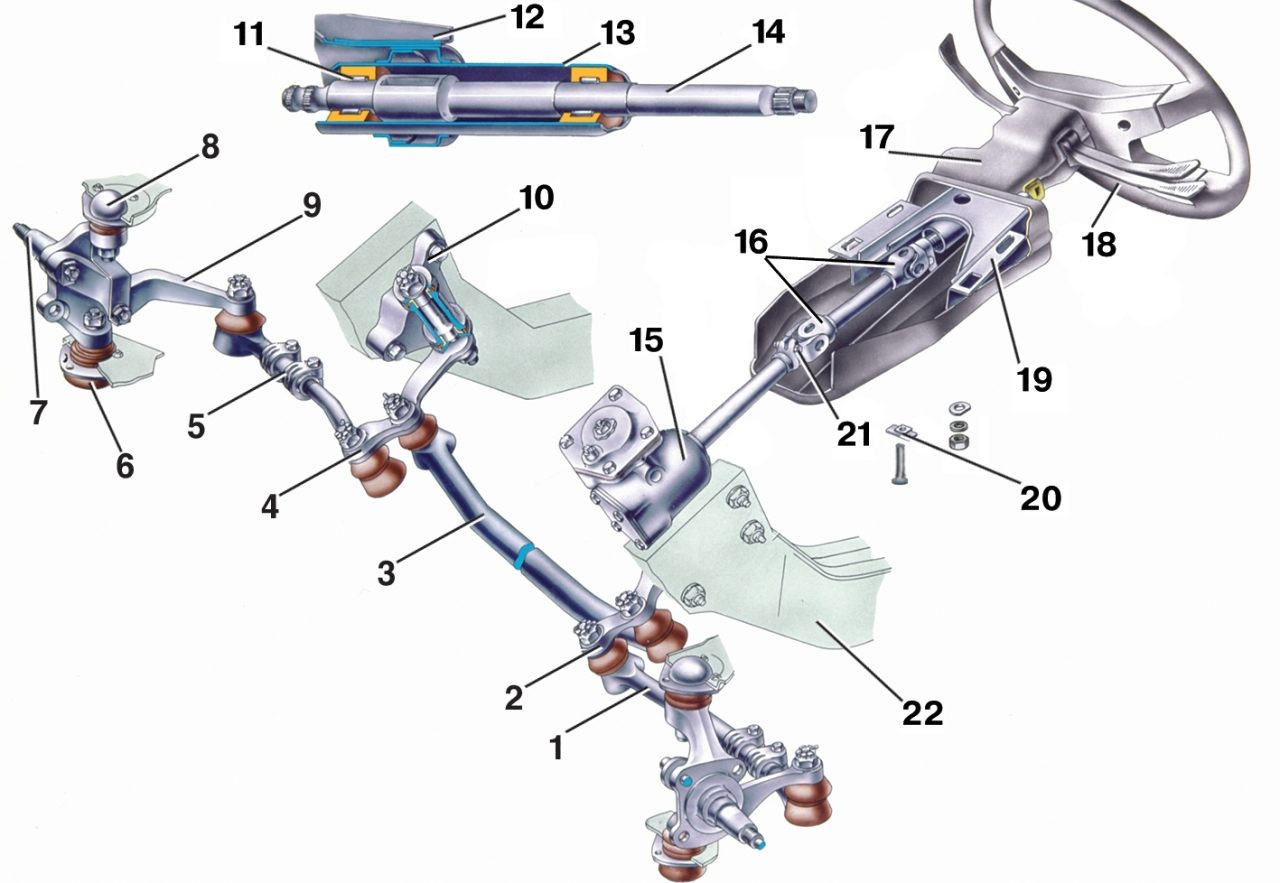

Рулевая колонка ВАЗ 2106 – 2107. Устройство и назначение элементов

При всём единстве и подобии устройства элементов классических ВАЗовских моделей, между ними всё же есть отличия. Касается это и рулевой колонки. Любому автолюбителю известно, что рулевая колонка или вал рулевого колеса предназначен для передачи вращательного движения от рулевого колеса к валу червяка рулевого механизма.

Сама колонка удерживается на кузове с помощью специального кронштейна, а также жестким сцеплением с рулевым механизмом. Рулевая колонка ВАЗ 2106 – это цельнометаллический вал, который в верхней части имеет наружное шлицевое соединение и резьбу для крепления рулевого колеса, а также внутреннее шлицевое соединение для крепления к верхней части вала червяка.

Рулевая колонка ВАЗ 2107 имеет более сложное строение: в её состав включено два «карданчика» — шарниры, позволяющие валу складываться. Благодаря этому устройству рулевая колонка называется травмобезопасной.

В случае аварии и ударе в переднюю левую часть автомобиля, рулевой вал, складывается в шарнирах и не травмирует водителя. Кроме этого, верхний вал «семёрки» имеет 2 игольчатых подшипника, что значительно облегчает управление.

Типичные неисправности рулевой колонки

Учитывая простую конструкцию рулевой колонки, поломок может быть не так уж и много

Важно не игнорировать «сигналы» от самой рулевой колонки о неисправности и вовремя проводить ремонт

Среди основных признаков неисправности рулевой колонки, нужно выделить такие:

• скрип в рулевой колонке, который может быть вызван износом элементов, деформацией облицовочных панелей и обшивки, неисправностью частей блока подрулевого переключателя;
• люфт в рулевой колонке – более серьезный симптом. Люфт в плоскости рулевого колеса может свидетельствовать об износе или ослаблении элементов кронштейна, а осевой люфт указывает на ослабление шлицевых соединений.

При условии качественной установки всех деталей, рулевая колонка будет служить очень долго. Ослабление болтов и гаек шлицевых соединений приводит к появлению свободного хода и постепенному стиранию шлицов.

В итоге это приводит к тому, что колонка проворачивается и приходит в негодность, так как соединение без шлицов уже не может выполнять свою функцию.

Замена рулевой колонки своими руками

Учитывая, что шлицевые соединения в рулевой колонке не восстанавливаются, при условии, что на рулевом колесе и рулевом механизме они в хорошем состоянии, рулевую колонку необходимо просто заменить.

Сама по себе колонка снимается достаточно просто, гораздо больше потребуется времени для подготовительных процедур.

Замена рулевой колонки происходит следующим образом:

• отключается аккумуляторная батарея;
• снимается руль и кожух рулевого вала;
• снимается система подрулевого управления (переключатель) и замок зажигания;
• откручиваются болты рулевого кронштейна (некоторые из них придётся высверливать);
• откручивается стяжной болт шлицевого соединения с рулевым механизмом;
• откручивается нижнее уплотнение вала, и он извлекается внутрь салона.

Принимаясь за ремонт автомобиля, следует завести себе правило, складывать снятые детали поочерёдно. Так будет гораздо легче производить обратную сборку. Этим вы облегчите работу себе, да и глупых вопросов на автомобильных интернет-форумах станет значительно меньше.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Снятие и установка рулевого вала ВАЗ 2106

Отсоединяем минусовую клемму аккумуляторной батареи. Снимаем рулевое колесо (см. Снятие и установка рулевого колеса), кожухи кронштейна крепления рулевого вала, подрулевые переключатели, отсоединяем разъем выключателя зажигания (см. Замена подрулевых переключателей).

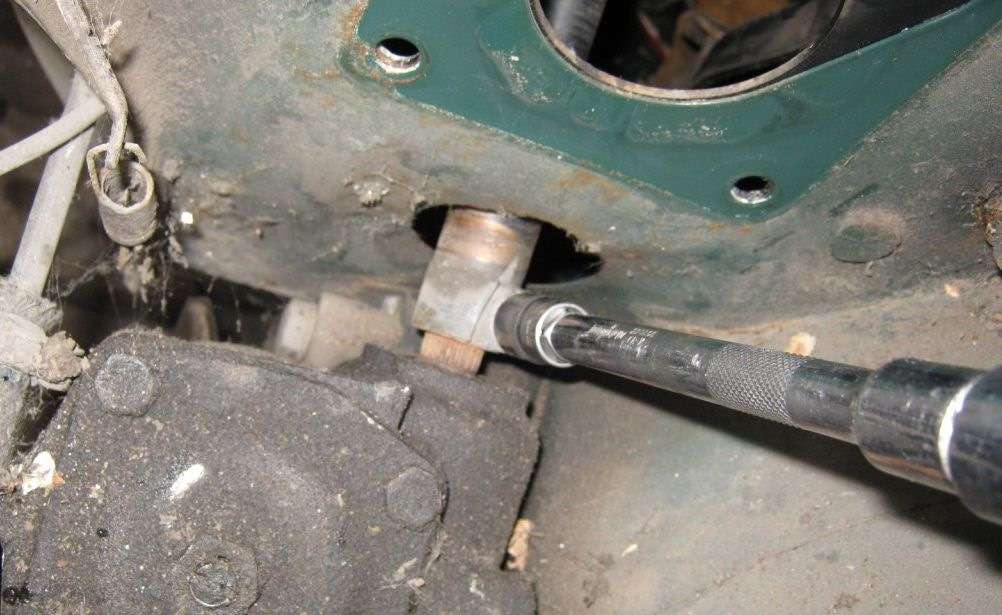

Снизу автомобиля торцевым ключом «на 13» отворачиваем болт стяжной муфты на нижнем конце рулевого вала. Для наглядности вакуумный усилитель тормозов снят.

В салоне под педальным узлом отгибаем коврик и теплоизоляцию.

. крестообразной отверткой отворачиваем три винта-самореза крепления уплотнения рулевого вала.

. и сдвигаем его вверх по валу.

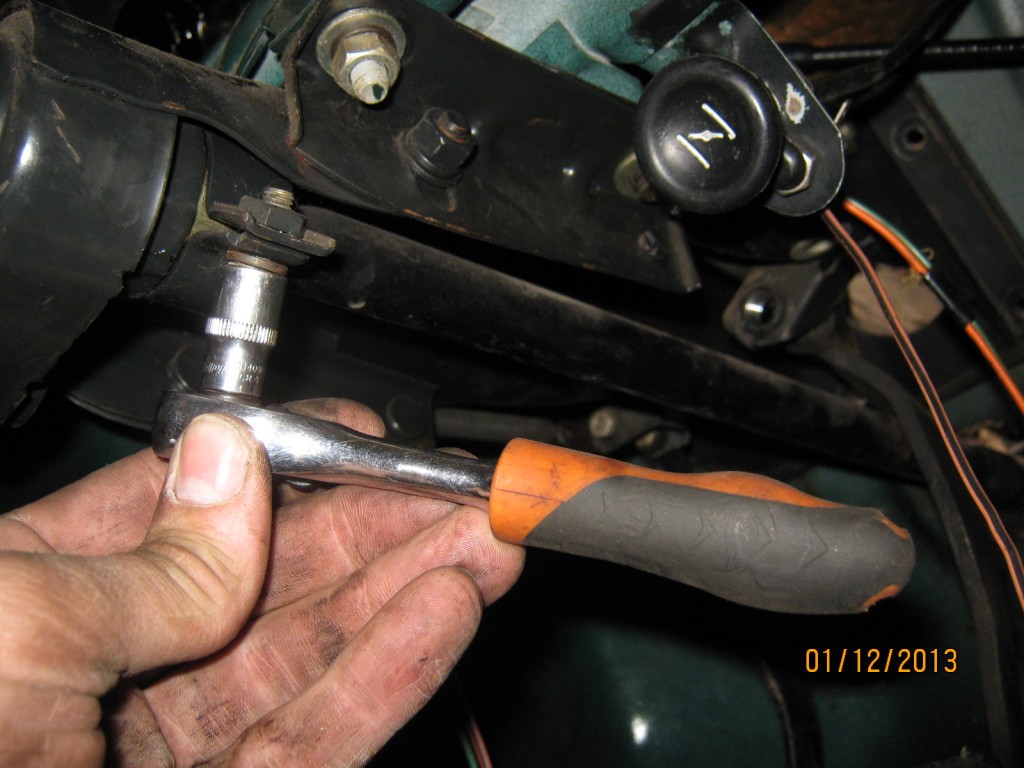

Торцевым ключом «на 10» отворачиваем два срезных болта крепления кронштейна рулевого вала.

Если у болтов сорваны головки под ключ, то зубилом ослабляем затяжку оставшихся круглых головок и окончательно отворачиваем их пассатижами.

Торцевым ключом «на 10» отворачиваем две гайки крепления кронштейна руля.

. и снимаем его вместе с рулевым валом.

Ключом «на 10» ослабляем затяжку муфты и, повернув ключ зажигания в положение «0» или «I» (чтобы отключить блокировку вала), вынимаем вал из кронштейна.

На валу профрезерован паз для запорного стержня противоугонного устройства.

Конструкция кронштейна позволяет компенсировать несоосность вала червяка и рулевого вала в вертикальной плоскости.

Устанавливаем рулевое колесо и несколько раз поворачиваем его в обе стороны для самоустановки вала, после чего затягиваем гайки на кронштейне рулевого вала.

ВНИМАНИЕ! Вал рулевого управления устанавливается на вал червяка только в одном положении.

Шлицевое соединение вала рулевого управления имеет сдвоенные впадины, а.

. на валу червяка имеются сдвоенные выступы.

Точно так же соединяется рулевое колесо с рулевым валом.

Видео про «Снятие и установка рулевого вала» для ВАЗ 2106

Замена рулевого вала ВАЗ 2106 Замена рулевой колонки ВАЗ 2106 Замена рулевого редуктора и вала на Жигули ВАЗ 2104 «классика». ч.1

Замена рулевой колонки

Необходимость в замене рулевой колонки возникает в случае истирания шлицов в соединительной паре, а реставрации данное соединение не подлежит. Для этого требуется демонтировать данный механизм. Для этой цели необходимо провести разборку рулевой колонки «шохи», которая под силу даже начинающим автомобилистам. Процедура снятия рулевой колонки технологически не представляет особой сложности, однако превентивные мероприятия занимают большой объем времени.

Информация для автолюбителей: при проведении замены рулевой колонки «шестерки» допускается небольшая модернизация этого узла. Возможна установка колонки руля от ВАЗ 2107, конструкция которой усложнена двумя небольшими карданными валами, увеличивающими степень безопасности механизма. Кроме того, дополнительное оснащение системы подшипниками игольчатого типа позволит прикладывать к вращению рулевого колеса значительно меньших усилий.

Требуемая замена рулевой колонки производится в такой последовательности:

1. Обесточиваем АКБ и аккуратно снимаем ее с автомобиля и откладываем в сторону, чтобы не мешала работе.
2. Демонтируем рулевое колесо и защитное покрытие вала рулевой колонки.
3. Отключаем комплекс управления подрулевого назначения и выключатель зажигания.
4. Демонтируем крепеж кронштейна, причем возможен такой вариант, что отдельные компоненты крепежа придется снимать с помощью дрели.
5. Отвинчиваем болт-стяжку соединения шлицов с механизмом руля.
6. Демонтируем уплотнительное крепление вала рулевой колонки, и он вытаскивается в салонное помещение.

Дополнительная информация: окончив ремонт рулевой колонки, необходимо для восстановления требуемых кондиций ходовой части произвести корректировку схода-развала колесной пары. Произвести установку колесной пары под оптимальным углом самостоятельно практически невозможно без специальной регулировочной техники и стендов.

Важно: длительная эксплуатация «шестерки» со шлицевыми соединениями, подвергшиеся повышенному износу, в итоге может создать аварийную ситуацию, опасную для здоровья и жизни водителя и пассажиров. Возможно полное бесконтрольное проворачивание рулевого колеса, и произойти это может на большой скорости

Это очень опасно для жизни!

Как заменить рулевой редуктор, он же рулевой механизм на ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2106?

Примечание! Перед началом операции, снимите переднее водительское колесо с автомобиля!

Снятие: 1) В начале вам будет нужно снять рулевой вал с автомобиля. (О том как снять рулевой вал, читайте в статье: «Замена вала»)

2) Далее отсоедините среднюю а так же левую боковую рулевую тягу от сошки, а после отсоединения отведите обе тяги в сторонку. (О том как отсоединить обе тяги, см. в статье: «Замена рулевых тяг на ВАЗ»)

Примечание! Ещё один интересный способ в отсоединении тяг, вы сможете посмотреть в видео-ролике который расположен в самом конце статьи! (Об отсоединении тяг или как ещё говорится их выбивании, смотрите с «0:00 по 5:10 мин»)

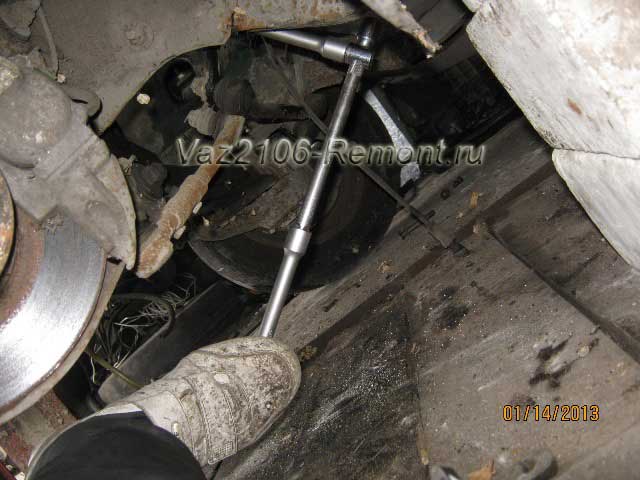

3) Теперь возьмите в руки гаечный ключ и в нижней части автомобиля с его помощью отверните все гайки болтов, которые крепят рулевой редуктор к кузову автомобиля. (Операция выполняется при снятых подкрылках, поэтому снимите их если они установлены на вашем автомобиле)

Примечание! Отворачивайте гайки аккуратно и двумя гаечными ключами, одним из которых вы будете удерживать сам болт от проворачивания, а другим в это время отворачивайте сами гайки. Под всеми этими гайками находятся шайбы, поэтому будьте аккуратны и не потеряйте их!

4) Когда гайки будут откручены, придерживая сам рулевой механизм рукой извлеките все болты и снимите все гайки, а после этого попробуйте отпустить рулевой редуктор так как он у вас должен будет повиснуть на кузове автомобиля.

Примечание! На болтах так же могут быть установлены регулировочные прокладки, благодаря которым задаётся соотношение двух валов, поэтому если эти прокладки у вас есть, то в таком случае обязательно промаркируйте их и при установки нового вала, установите их на те же места где они и были раньше!

5) Затем встаньте и после чего переберитесь в подкапотное пространство автомобиля, а уже там снимите рулевой механизм взяв его для этого рукой и потянув вверх на себя.

Установка: 1) Установка нового рулевого вала осуществляется в обратном порядке снятию, но чтобы установка нового вала прошла успешно, нужно знать несколько вещей:

1. Когда вы будете закручивать все болты и гайки, не затягивайте их до конца а просто навинтите и всё.
2. После этого сядьте в автомобиль и поверните руль сперва вправо на 2-3 оборота, а затем на столько же оборот но уже влево, благодаря чему вал и сам механизм примут правильное положение.
3. А вот уже после проделанных операций, заверните все болты и гайки до упора и после чего установите все детали которые остались, в обратном порядке снятию.

Примечание! Под завершение операции, проверьте уровень масла в картере рулевого механизма, по необходимости доведите его до нормы! (О том как проверить уровень, см. в статье: «Проверка уровня масла в рулевом механизме на ВАЗ»)

Дополнительный видео-ролик: Чтобы вам было более понятно о том как заменить рулевой механизм на автомобиле, то в таком случае просмотрите видео-ролик в котором процесс этой замены показан наглядно:

http://www.autoprospect.ru/vaz/2106-zhiguli/14-10-remont-rulevogo-mekhanizma.htmlhttp://vz06-up.ru/rup/rulevaya-kolonka-vaz-2106.htmlhttp://carmanuals.ru/vaz/vaz-2106/rulevoe-upravlenie/snyatie-i-ustanovka-rulevogo-valahttp://ladaautos.ru/vaz-2106/kak-proizvoditsya-zamena-rulevoj-kolonki-vaz-2106.htmlhttp://vaz-russia.com/remont/zamena-rulevogo-reduktora-na-vaz-2101-vaz-2107.html

голоса

Рейтинг статьи

Признаки поломки редуктора и других элементов рулевой системы

Рулевой редуктор на ВАЗ 2106 очень редко выходит из строя один. Как правило, поломке редуктора предшествует выход из строя нескольких элементов рулевой системы, после чего ломается и сам редуктор. Именно поэтому рассматривать проблемы этой системы лучше в комплексе. Перечислим самые известные признаки поломки системы управления на «шестёрке»:

• при повороте рулевого колеса из-под рулевой колонки слышится характерный скрежет или громкий скрип;
• водитель наблюдает постоянную утечку смазки из редуктора;
• поворот руля стал требовать больше усилий, чем раньше.

Теперь рассмотрим, чем именно могут быть вызваны приведённые выше признаки и как их устранить.

Шум системы рулевого управления

Вот основные причины возникновения шума за рулевой колонкой:

• на подшипниках, установленных в ступицах рулевых колёс, увеличился зазор. Решение: регулировка зазора, а в случае большого износа подшипников — полная их замена;
• на пальцах рулевых тяг ослабли крепёжные гайки. Именно эти гайки обычно вызывают громкий скрип и скрежет. Решение: затянуть гайки;
• увеличился зазор между втулками и маятниковым рычагом рулевой системы. Решение: замена втулок (а иногда приходится менять и втулочные кронштейны, если они сильно изношены);
• изношены подшипники червяка в редукторе. Скрежет при повороте колёс может возникать и из-за них. Решение: заменить подшипники. А если подшипники не изношены, необходимо отрегулировать их зазоры;
• ослабление крепёжных гаек на поворотных рычагах. Решение: затянуть гайки, предварительно поставив колёса автомобиля прямо.

Утечка смазки из редуктора

Утечка смазки говорит о нарушении герметичности устройства.

• сальники на валу сошки или на валу червяка полностью износились. Решение: заменить сальники (комплекты этих уплотнителей можно приобрести в любом магазине запчастей);
• ослабли болты, удерживающие крышку картера рулевой системы. Решение: затянуть болты, причём затягивать их необходимо крест-накрест. То есть вначале затягивается правый болт, потом левый, затем верхний болт, потом нижний и т. д. Только такая схема затягивания может гарантировать герметичность картерной крышки;
• повреждение уплотнительной прокладки под картерной крышкой. Если применение вышеуказанной схемы затягивания ни к чему не привело, значит, под картерной крышкой износился уплотнитель. Поэтому крышку придётся снять, а уплотнительную прокладку заменить.

Руль туго поворачивается

Если водитель чувствует, что поворачивать рулевое колесо стало очень тяжело, то произойти это может вот почему:

• неверная регулировка развала-схождения рулевых колёс. Решение очевидно: установить машину на стенд и выставить верные углы схождения и развала;
• одна или несколько деталей рулевой системы деформированы. Обычно деформируются рулевые тяги. И происходит это из-за внешних механических воздействий (отлетающие камни, регулярная езда по неровным дорогам). Деформированные тяги придётся снять и заменить новыми;
• зазор между червяком и роликом в рулевом редукторе увеличился (или наоборот, уменьшился). Со временем любое механическое соединение может ослабнуть. И червячные соединения не исключение. Для устранения проблемы роликовый зазор регулируется с помощью специального болта, затем величина зазора проверяется с помощью щупа. Полученная цифра сверяется с цифрой, указанной в инструкции по эксплуатации машины;
• гайка на маятниковом рычаге затянута слишком сильно. Особенностью этой гайки является то, что со временем она не слабеет, как другой крепёж, а наоборот затягивается. Это происходит из-за специфических условий работы маятникового рычага. Решение очевидно: гайку следует слегка ослабить.

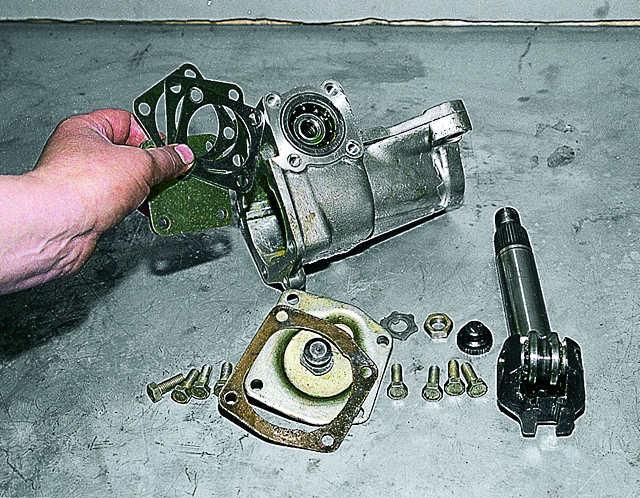

Обслуживание и замена редуктора

Рулевой редуктор 2106

Как такового обслуживания рулевой редуктор ВАЗ 2106 не требует, достаточно лишь следить за тем, чтобы из него не вытекало масло. При обнаружении протечки желательно провести ремонт или замену узла. Если выполнить это невозможно, старайтесь поддерживать уровень масла в норме.

Одна из неприятностей, способных огорчить водителя, — это люфт в редукторе. В данном случае колеса начинают поворачиваться только после преодоления определенного угла поворота руля. Это вызывает некоторые неудобства, так как руль ВАЗ имеет достаточно большой свободный ход и маневрировать становится проблематично.

Чтобы уменьшить люфт руля, нужно выполнить несколько простых манипуляций. Первым делом необходимо позвать помощника, который будет вращать руль во время проведения регулировки. Приготовьте инструмент — ключ на 19 и широкую плоскую отвертку.

Ослабьте гайку на регулировочном болте, можно даже полностью ее выкрутить. Теперь помощник должен вращать руль в разные стороны на четверть оборота от первоначального положения. Одновременно с этим вы, используя отвертку, вкручиваете винт до тех пор, пока не исчезнет люфт. От такой регулировки уменьшится свободный ход, но руль станет вращаться немного туже. В конце нужно надежно затянуть гайку.

Немного сложнее будет замена редуктора, но рулевое управление станет надежнее. Для этого придется поднять левую сторону автомобиля ВАЗ 2106, чтобы освободить пространство для ремонта. Снимите левое колесо и защиту из пластика, если таковая имеется. Вам пригодится съемник рулевых тяг, выбивать наконечники молотком крайне нежелательно, так как можно повредить резьбу на них. При этом рулевое управление автомобиля окажется весьма ненадежным, что отразится на вашей безопасности. Если позволяет время, изготовьте из отрезка арматуры специальный ключ, одна сторона которого должна иметь квадратное сечение и надежно входить в головку на 19 и 22. Он пригодится, чтобы выкручивать и затягивать гайки на наконечниках тяг.

Длина такого ключа должна быть около метра, причем вам необходим еще и рычаг, чтобы провернуть ключ сверху. Сначала выкрутите гайки, заблаговременно вынув штифты, а затем установите съемник на наконечник. Далее необходимо вкручивать болт съемника до тех пор, пока наконечник не выйдет из посадочного места. Аналогично снимается и второй. Теперь нужно выкрутить болт, который находится на рулевом валу возле редуктора. После его извлечения необходимо снять вал со шлицев. Останется только выкрутить три гайки с болтов, которыми редуктор крепится к кузову. На этом снятие редуктора заканчивается, рулевой механизм подвергается ремонту или осуществляется установка новой колонки.

Ставятся все детали в обратной последовательности. Не забывайте хорошо затянуть гайки на тягах и зафиксировать их штифтами.
