Печка ваз-2107 - устройство, работа, основные неисправности

Печка дует слегка тёплым воздухом

С этим явлением наверняка сталкивался каждый обладатель вазовской классики, ибо все большие проблемы начинаются с малых.

Впрочем, и с диагностикой здесь дела обстоят не так просто, ибо причин того, почему с печки ВАЗ 2101-2104 дует тёплый или холодный воздух, может быть множество.

Например, из-за того, что мотор вентилятора отопителя вращается намного медленнее номинального режима работы. Такая неисправность является следствием окисления/загрязнения коллектора. Зачистка щёток коллектора или полная замена электродвигателя – возможные варианты ремонта.

К таким же результатам обычно приводит заедание подшипника – диагностируется по появлению скрипов со стороны печки, которые со временем усиливаются, вплоть до заклинивания вала якоря.

Второе распространённой причиной, почему печка ВАЗ-2101 греет плохо – недостаточный прогрев мотора. Если стрелка температурного указателя не поднимается до положенных 90 градусов, можно предположить, что заклинило термостат, причём в положении, когда ОЖ постоянно циркулирует по большому контуру. В этом случае потребуется замена термостата, которую на «копейке» производят самостоятельно:

работать нужно с остывшим силовым агрегатом, установленным на ровной площадке;
откручиваем пробки основного радиатора и расширительного бачка;
сливаем антифриз в предварительно подготовленную ёмкость подходящего объёма (порядка 3 литров);
закручиваем сливную пробку;
отвёрткой с плоским наконечником ослабляем хомуты патрубков, присоединённых к термостату;
демонтируем термостат;
заменяем его на заведомо работоспособный;
производим все остальные работы в обратном порядке.

После того, как ОЖ долита до нормы, запускаем мотор и следим, как ведёт себя термостат, ощупывая его патрубки – нижний должен оставаться холодным, пока двигатель не прогреется до 85-90 градусов.

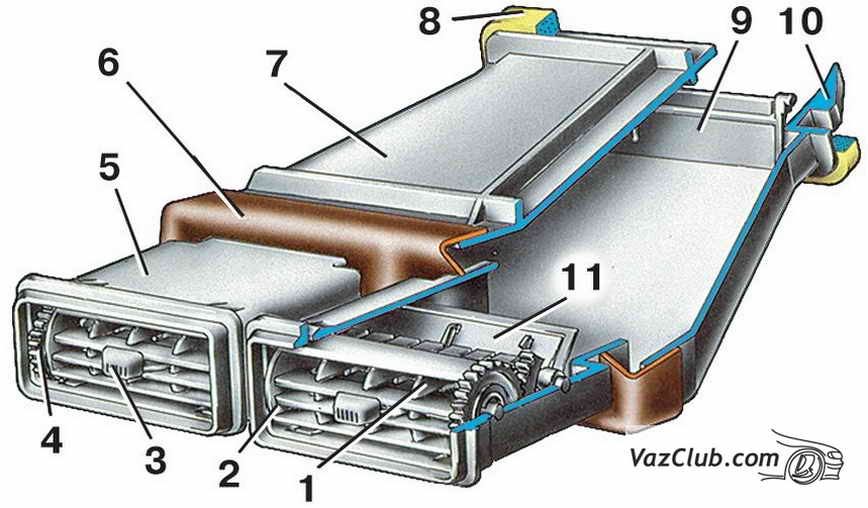

Воздуховод отопителя ВАЗ-2101

Другой часто встречающейся причиной, из-за которой не греет печка ВАЗ-2101, является загрязнение печного радиатора. В результате теплоотдача устройства резко снижается (чему способствует как ухудшение циркуляции тосола, так и уменьшение теплоотдачи по причине налипания на внешних и внутренних стенках трубок накипи и других загрязнителей).

Как узнать, что в недостаточном количестве тепла виновен забитый радиатор? Очень просто: при разогретом двигателе проверить на ощупь подводящий и отводящий шланги. Если первый – горячий, а второй намного холодней – очевидно, что потери тепла происходят именно в печном радиаторе.

Его можно подвергнуть ревизии, но лучше заменить на новый – решение принимается после его демонтажа по результатам осмотра.

Приводим алгоритм демонтажа печки «копейки»:

в пользовательской инструкции рекомендуется слить тосол, однако в данном случае из-за потери незначительного объема жидкости этого можно и не делать (выльется не более литра антифриза);
со стороны моторного отсека ослабляем хомуты на фланцах радиатора и стаскиваем патрубки

Работать нужно осторожно – шланги обычно прикипают, и чтобы их снять, придётся приложить немало усилий;
откручиваем крышку резинового уплотнителя, демонтируем его;
переходим в салон, откручиваем саморезы, удерживающие панель автомагнитолы (при её наличии);
ослабляем крепёж привода краника печки, отсоединяем тросик;
откручиваем скобы крепления кожуха вентилятора;
сдвигаем кожух вниз и влево – полностью его демонтировать не удастся из-за электропроводки;
вытаскиваем печной радиатор из кожуха.. Вентилятор печки ВАЗ-2101

Вентилятор печки ВАЗ-2101

Теперь можно приступать к тщательному осмотру радиатора, а также краника печки. Если на трубках имеются следы сквозной или почти сквозной коррозии, дальнейший осмотр можно прекратить – отремонтировать такой радиатор не удастся.

Если состояние радиатора более-менее сносное, можно попытаться его прочистить, используя магазинные или «народные» средства.

Проверяем также, не заедает ли рукоятка краника – обычно такое происходит, если печкой длительное время не пользовались (не включали на протяжении всего теплого времени года). Меняем краник, если на его поверхности также обнаружены следы подтекания.

При монтаже нового или отреставрированного радиатора не забываем установить новые прокладки, которые можно предварительно смазать силиконом – это предотвратит возможные течи. Эту же операцию проделываем в отношении резиновых патрубков, подсоединяемых к радиатору. Доливаем необходимое количество тосола и проверяем работу печки, а также герметичность всех соединений.

Подготовка

Если печка нуждается в починке, то перед заменой ее радиатора следует подготовить все необходимое.

наборы ключей, как рожковых, так и торцевых;
ножовочное полотно;
бак для сбора охлаждающей жидкости (ее нужно полностью слить);
герметик на силиконовой основе;
обтирочные концы или тряпки.

Параллельно целесообразно провести замену патрубков, ведущих к обогревателю. Они со временем трескают и также начинают пропускать тосол.

Далее следует позаботиться об опустошении охлаждающего контура. Без этой процедуры основной элемент печки демонтировать невозможно. Метод здесь применяется стандартный. ОЖ сначала сливается с основного радиатора, а после и с блока цилиндров. Повторно жидкость есть смысл использовать, только если с момента ее последней замены прошло больше квартала.

Возле шлангов, в простенке между салоном и моторным отсеком, есть еще гайка – она крепит фиксатор-пластину, находящуюся в кабине. Открутите ее – в противном случае она помешает снять радиатор. Переместитесь в салон, здесь необходимо убрать педаль акселератора (ее держат три болта), а перед этим с нее снимается тросовый привод.

Когда все описанные работы завершаются, демонтируется декоративный щиток, находящийся с правой стороны центральной консоли. На 1-й Калине придется еще максимально приподнять педаль тормоза. Чтобы это сделать, необходимо полностью раскрутить ее шток.

Замена радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2106, ВАЗ-2107

Автомобилисты о радиаторе печки (отопителя), зачастую вспоминают только при наступлении осеннее — зимнего периода. Нет, бывают случаи, когда о нем вспоминают раньше. Например, неожиданное появление тосола или воды (в зависимости оттого, что залито в систему охлаждения) под ногами водителя или переднего пассажира. Причина этого явления течь в системе отопления автомобиля. Но, чаще всего, водитель узнает о неисправности радиатора печки, только при наступлении холодов. Когда хочется тепла и комфорта в салоне автомобиля. Тянешь ручку переключателя печки в сторону «тепла», включаешь вентилятор и тут, вдруг вместо теплого потока воздуха из воздуховодов получаешь поток прохладного воздуха или другой вариант – образование лужи тосола в салоне авто. И как следствие, испорченное настроение и прохладная, дискомфортная обстановка в салоне автомобиля.

Но, все можно исправить (для любого автомобиля) и довольно за короткий промежуток времени (это сказано о ВАЗ-2101 и ВАЗ-2102). В принципе замена радиатора печки и других устранений неисправностей системы отопления на других моделях «Жигулей» — ВАЗ-2105, ВАЗ-2106, ВАЗ-2107 – несильно отличается, немного больше возни с панелью радиоприемника (баром), но в данной статье будет описан процесс ремонта системы отопления и замены радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102.

Причины неисправности системы отопления:

Причиной течи тосола в салоне автомобиля, может быть проржавевший радиатор печки или металлический патрубок, кран печки. Точную причину можно установить при визуальном осмотре. Если вся «беда» кроется, например, в кране печки или патрубке, то их можно заменить, не разбирая кожух радиатора и панели «Бара». Если же, виновником утечки охлаждающей жидкости является сам радиатор, то здесь два варианта решения проблемы. Первый, если у Вас установлен медный радиатор (старого образца), его можно отремонтировать – почистить, запаять, залудить и т.д. Главное найти мастера — радиаторщика. Второй вариант, у Вас установлен алюминиевые радиатор печки. Здесь все проще, его лучше заменить новым, ремонту он не подлежит.
При включении отопителя из воздуховодов продолжает дуть холодный воздух. Причина – нарушение циркуляции охлаждающей жидкости в системе автомобиля, по вине неработающего крана отопителя (он постоянно закрыт) или «забит» сам радиатор. Если заклинило кран – его следует заменить, а вот выбрать правильное решение в отношении радиатора нам поможет пункт «1» этой статьи (смотрим выше).

С причинами разобрались. Теперь о главном – как поменять радиатор печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107?

Необходимый для этого инструмент – пара отверток (крестовая и обычная), торцевые и рожковые ключи на «7», «8», «10». Также необходимо купить резиновые прокладки (три штуки), литр охлаждающей жидкости, силиконовый герметик.

Дальше по пунктам, сам процесс замены радиатора печки на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107.

При желании можете слить с блока двигателя охлаждающую жидкость, но можно и не сливать, потери буду незначительные. Тем более у Вас есть в запасе 1 литр охлаждающей жидкости.
С моторного отсека откручиваем два хомута на патрубках радиатора и стягиваем шланги (фото 1).
Откручиваем крепеж резинового уплотнителя и снимаем его (фото 2 и фото 3).
В салоне автомобиля снимаем панель радиоприемника фото 4 (в моем случае она прикручена двумя саморезами).
Ключом на «7» или отверткой откручиваем крепеж троса привода крана отопителя (фото 5) и отсоединяем трос от крана.
Находим на кожухе вентилятора четыре пружинные скобы (фото 6) и с помощью отвертки снимаем их.
Опускаем кожух вниз, и отводит его в левую сторону. Снять кожух полностью или отодвинуть дальше Вам не дадут провода питания электродвигателя.
Вытягиваем радиатор печки из кожуха (фото 7).

Дальше внимательно осматриваем радиатор, металлические трубки и кран печки. Металлические трубки должны быть без явных следов сильной коррозии и подтекания (в моем случае пришлось заменить трубку, причину хорошо видно на фотографии 8). Кран печки следует заменить, если закушена ручка крана (не открывает или не закрывает) или видны следы подтекания охлаждающей жидкости. Если пришлось менять сам радиатор печки, то кран и трубку со старого радиатора следует перекрутить на новый радиатор. Не забывая установить новые прокладки (фото 9). Смазав прокладки силиконовым герметиком, плотно (без фанатизма, иначе можно раздавить прокладку или сорвать резьбу) прикручиваем отводную трубу и кран к радиатору (фото 10). Также, силиконовым герметиком смазываем трубки радиатора при подсоединении к ним резиновых шлангов подвода охлаждающей жидкости.

Печка попеременно дует горячим/холодным воздухом

Наиболее очевидная причина именно такой проблемы – наличие завоздушенности в магистрали системы охлаждения. Как правило, печка ВАЗ-2101 плохо греет из-за того, что воздушные пробки не дают циркулировать охлаждающей жидкости как положено, и из-за её дефицита в радиаторе отопителя периодически возникают проблемы с нагревом воздуха, подаваемого в салон.

Причины образования завоздушенности СО:

долив тосола с несоблюдением правильной технологии,
разгерметизация магистрали системы охлаждения (вытекающая охлаждающая жидкость замещается воздухом – законы физики),
неисправен клапан расширительного бачка.

Если причина завоздушенности заключается в течи тосола – необходимо её обнаружить и устранить. Проблема с неисправным клапаном решается заменой пробки расширительного бачка.

В любом случае от завоздушенности нужно избавиться. Делается это стандартным способом: откручиваете крышку РБ и на прогретом до 90 градусов двигателе на протяжении 3-5 минут несколько раз почти до упора нажимайте на педаль акселератора. Хорошая прогазовка должна выгнать воздух из системы, но для получения гарантированных результатов желательно, чтобы передок машины был поднят (градиента в 15º достаточно).

Из чего состоит печка

Прежде чем начать улучшение печки, необходимо разобраться, из каких элементов она состоит. Любая печка ВАЗа состоит из:

радиатора;
распределителя потока воздуха;
трёхлопастного или 5-лопастного вентилятора и его оболочки.

Если театр начинается с вешалки, то печка начинается с воздухозаборного короба. Он находится в задней части блока двигателя. Именно в нём происходит очистка воздуха, поступающего с улицы, от влаги. От горячего двигателя короб защищён специальными прокладками — они играют роль перегородки.

После того как воздух очищен от влаги, он поступает в отопительную систему. Пар при этом выходит наружу. Над приборной панелью находится приспособление, благодаря которому часть воздуха выходит при движении.

Корпус отопления находится в самом салоне машины: он зафиксирован на перегородке с двигателем.

Радиатор печки имеет входящий и выходящий каналы. Эти каналы соединяются между собой трубками. В первой трубке встроен отопительный кран, который регулирует подачу жидкости для охлаждения. С помощью рычага, расположенного на приборной панели, уменьшается или усиливается подача жидкости в систему вентиляции машины.

Внизу радиатора располагается вентилятор отопительной системы с небольшим движком, который позволяет регулировать скорость вентилятора (всего имеется две скорости).

Устройство отвода позволяет поступившему воздуху распределяться по салону.

Чтобы улучшение печки ВАЗ-2101 было оправдано, необходимо разобраться, по какой причине печка работает плохо. Если вас устраивает свой автомобиль, печка работает исправно, но вы хотите улучшить её показатели, значит, пора делать тюнинг.

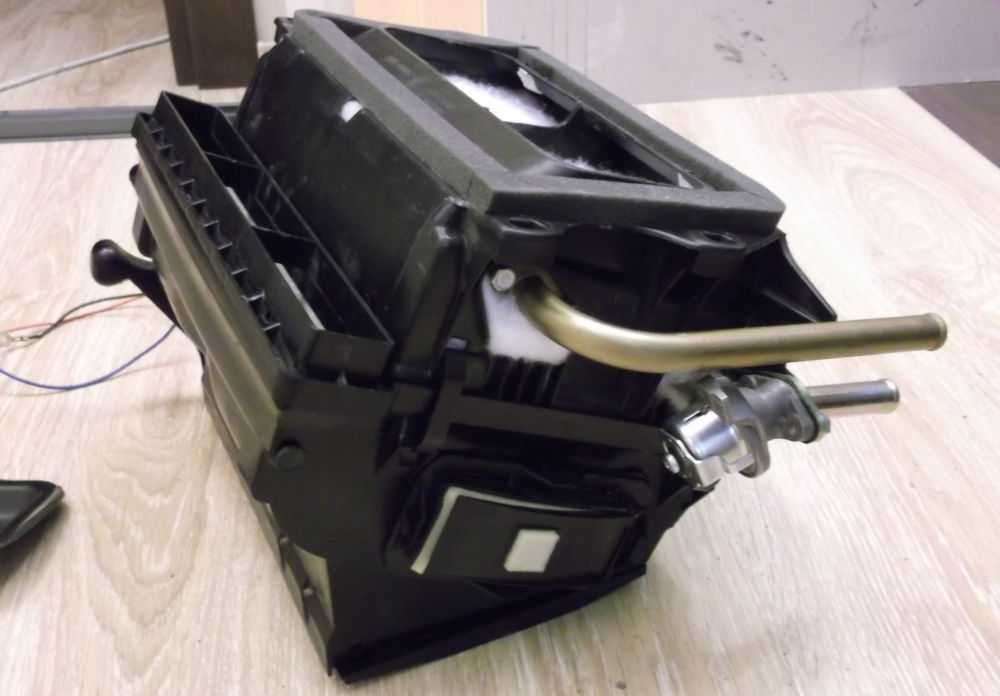

Устройство отопителя ВАЗ 2107

Устройство печки ВАЗ-2107 включает в себя такие составные элементы:

корпус с установленными в нем заслонками;
радиатор печки;
вентилятор с электродвигателем;
воздуховоды;
механизм управления заслонками.

В устройстве системы отопления салона не используются электронные составляющие или сложные узлы, поэтому печка надежная и простая в эксплуатации и обслуживании.

Источником тепла в системе обогрева салона ВАЗ-2107 выступает жидкость системы охлаждения силовой установки. Отдача тепла выполняется благодаря теплообменнику – радиатору, который установлен в корпусе печки под передней панелью и подключен к системе охлаждения. Конструкцией предусмотрено отключение подачи разогретого антифриза в радиатор отопителя путем специального крана, врезанного в патрубок подачи охлаждающей жидкости.

Из корпуса поток воздуха распределяется в нескольких направлениях – на лобовое стекло, в центр салона, на боковые стекла и в зону ног. Для подачи воздушного потока на лобовое стекло предусмотрен воздуховод с выходом в верхней части передней панели. К боковым стеклам воздух подается посредством воздуховодов, проходящих внутри панели. На их концах установлены дефлекторы с заслонками, что более эффективно направляет воздушный поток. Такие же дефлекторы расположены и на передней панели в центральной части, через которые воздух подается в центр салона. В зону ног разогретый воздух поступает прямо из корпуса.

В печке ВАЗ-2107 предусмотрено принудительное создание воздушного потока. И делается он с помощью вентилятора с приводом от электродвигателя, расположенным в корпусе печки под радиатором. Электромотор работает в двух режимах – с разной скоростью вращения.

Для распределения потоков воздуха отопитель оснащен тремя заслонками. Первая из них – заслонка воздухопритока. С ее помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам – либо в зону лобового стекла, либо к центральному и боковым дефлекторам. Третьей заслонкой регулируется подача воздуха в зону ног. Первые две заслонки управляются с помощью ползунов механизма управления, третья – отдельным рычагом, расположенным сбоку центральной консоли возле педального узла.

Воздух в салон из улицы подается через воздухозаборники на капоте. Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.

Устройство печки

Печка состоит из следующих частей:

Отопитель, в нем установлен радиатор печки (на рисунке обозначен цифрой 5), он нагревает проникающий снаружи воздух;
Вентилятор печки, или моторчик (на рисунке обозначен цифрой 14), он нагнетает поток теплого воздуха в салон, он закреплен в специальном кожухе (на рисунке обозначен цифрой 16) на эластичных подушках, которые гасят его вибрацию;
Система управления печкой — кнопка вентилятора (на рисунке обозначен цифрой 18), три ручки управления режимами отопления — обдув на стекла, забор воздуха из салона или с улицы и открытие и закрытие крана печки.

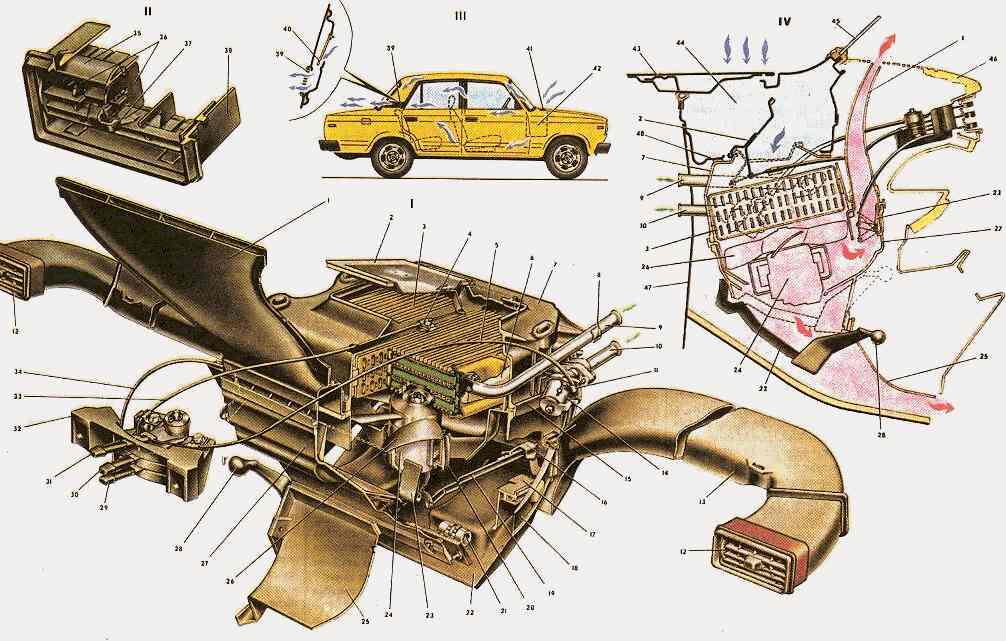

1 , 9 – воздуховоды обогрева боковых стёкол слева и справа; 2 — воздуховод обогрева лобового стекла; 3 — кожух радиатора; 4 — крышка воздухозаборника; 5 — радиатор отопителя; 6 — кран радиатора; 7, 8 шланги радиатора для подвода и отвода горячей жидкости системы охлаждения; 10 — поворотные дефлекторы; 11 — заслонка воздуховода; 12 — воздухораспределительная крышка; 13 — направляющий кожух вентилятора; 15 — рычаг воздухораспределительной крышки; 17 — тяги управления; 19 — центральный воздуховод.

Системы отопления работает в следующем порядке:

Воздух для отопления поступает снаружи, через воздухозаборники на капоте.
Под капотом находится специальная коробка, изолированная уплотнителем из резины, для притока воздуха.
С нее воздушный поток направляется в печку.
Далее воздух подогревается радиатором, который питается тосолом, антифризом. Степень нагрева регулируется краном отопителя. Краник управляется гибкой тягой, при помощи рычага управления.
Воздух при высокой скорости движения авто может поступать в салон, без включенного вентилятора. Поэтому на большой скорости можно пользоваться печкой без дополнительной нагрузки электросеть автомобиля. Включение отопителя салона осуществляется переключателем вентилятора, имеющего три положения – нейтральную и две скорости включения: маленькую и высокую. Скорости обеспечиваются за счет резистора, он увеличивает сопротивление цепи и снижает скорость движения вентилятора.
Вентилятор разгоняет теплый поток воздуха по воздуховодам в стороны, на боковые стёкла для хорошей видимости зеркал заднего вида, и в дефлекторы решёток, которые можно изменять направление потока воздуха для лучшего обдува. Также идет поток тёплого воздуха по воздуховоду для обдува лобового стекла.

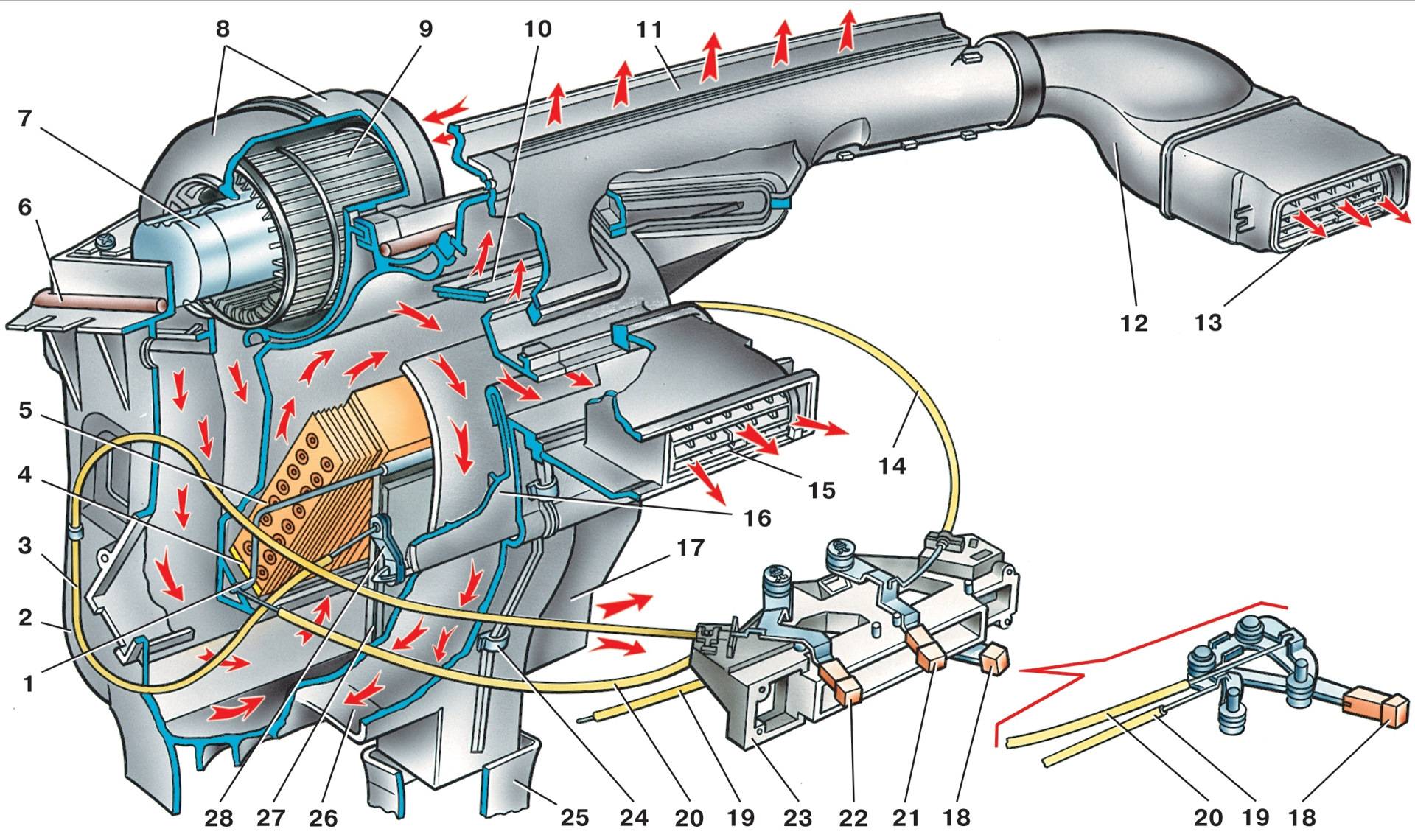

Выше на рисунке синим цветом показана схема циркуляции холодных потока воздуха, а оранжевым – схема движения теплого потока воздуха. Основные части системы отопления:

1 — крышка распределения воздуха; 2 – электродвигатель вентилятора; 3 – вентилятор, корпус крыльчатки; 4 – кран отопителя; 15 – радиатор.

Управление печки осуществляется:

Изменением положения нижней крышки кожуха вентилятора при помощи рычага (вниз-вверх);
Изменением положения рычагов блока управления (заслонки обогрева боковых стёкол и лобового стекла, крышки притока воздуха).

Какие поломки в системе отопления чаще всего происходят

Подтекание краника радиатора, патрубков, корпуса радиатора;
Неисправность электрооборудования (предохранитель, переключатель режимов, окисление проводов, моторчик). Предохранитель вентилятора находится в монтажном блоке предохранителей под номером F1 номиналом 10А, ниже представлена схема монтажного блока.

Замена краника печки

На автомобиле ВАЗ 2107 иногда краник может подтекать или вообще закиснуть. Им приходится пользоваться интенсивно и поэтому он часто выходит из строя. Прежде, чем приступить к замене крана, приобретите набор прокладок для него. Краник меняется при остывшем двигателе.

Последовательность действий при замене:

Ослабляем хомут подводящего патрубка (нижний) и снимаем с крана;
Нижним рычагом, в блоке управления, закрываем заслонки;
Снимаем бардачок;
Демонтируем воздуховод за бардачком — для этого отсоединяем его от бокового дефлектора и снимаем его с корпуса отопителя. Теперь ключом на 7 ослабляем тягу крана и снимаем её.

Ключом на 10 откручиваем кран от радиатора;

Отсоединяем патрубок и снимаем кран отопителя, может побежать тосол, его следует собрать в емкость;
Ключом на 10 откручиваем патрубок от краника;

Разъединяем кран и патрубок. На этом все, снятие крана закончено.

Усовершенствование печки ваз 2107.

Обладатели ВАЗ 2107, знают — что звуковое сопровождение печки, не говорит о том, что она хорошо работает. Поэтому, мы произведем ее улучшение своими руками. На данный момент, обладателю ваз, предоставляется множество советов по модернизации печки. Далеко не каждый из них, дает желаемый результат. Самостоятельно можно уплотнить отводы воздуха или настроить потоки воздуха. Но, в данном случае общая обстановка в салоне не измениться. Для увеличение температуры в салоне, необходимо увеличить подачу тепла радиатором. Вентилятор изготовителя, нужно заменить. Дело в том, что он слишком мал и не продуктивен для ваз 2107. Доработка происходит, с использование деталей отопления от 2108.

Для реконструкции системы отопления, нам понадобиться вентилятор от восьмерки. Частота его вращения значительно больше. При этом, он требует наименьших затрат энергии.

Порядок модернизации отопительной системы ВАЗ 2107:

В салоне, убираем оболочку нижней части отопления. На данной части, располагается штатный вентилятор.
Снимаем штатный вентилятор. В дальнейшем он нам не потребуется.
Обрезаем гребень, подающий воздух к полу авто. Этого требует доработка, на восьмерке мотор немного длиннее.
Убираем вентилятор с двумя лопастями. Его функцию, будет выполнять вентилятор имеющий пять лопастей.
Перед тем, как установить новый вентилятор — подключаем и проверяем его.
Устанавливаем новое устройство, на место старого. Необходимо, надежно закрепить конструкцию на ее новом месте.
Для более спокойной работы вентилятора, меняем резистор. Новый вентилятор, перегоняет большое количество воздуха и достаточно шумен. Для этой цели, так же, подойдет резистор от восьмерки.
Кнопки и регуляторы вентилятора, меняем на новые. Используем от ваз 08. Стандартная кнопка от 2107, быстро придёт в негодность, за счёт разницы тока. Доработка произведена.

После реконструкции, печка не станет работать тише. Но при этом, комфорт в салоне существенно повысится!

Печка перестала греть в дороге

Это, пожалуй, самый неблагоприятный вариант для любого водителя. Можно считать подарком судьбы, если это произошло в городе, но нередко полный отказ штатного обогревателя происходит во время дальних поездок, и в большинстве случаев это очень серьёзная поломка, которая может привести к перегреву и заклиниванию силового агрегата.

Рассмотрим основные причины, почему у ВАЗ-2101 печка внезапно перестаёт работать.

Прежде всего следует озаботиться проверкой уровня ОЖ. Если он сильно упал, или в расширительном бачке её вообще нет – вот вам и причина. Быстрое и резкое падение уровня антифриза практически сразу же скажется на работе печки – она перестанет дуть тёплым и тем более горячим воздухом, при этом стрелка температурного датчика начнёт неуклонно подниматься к красной черте.

Чтобы не ухудшить ситуацию, следует немедленно остановиться и начать искать причину утечки.

Осмотру подлежат все патрубки системы охлаждения, места их соединения с узлами СО, оба радиатора – основной и отопителя. Если проблема в потерявшем целостность шланге (от времени или по причине механического воздействия) – это плохо, но не смертельно. Обычно запасные патрубки с собой не возят. Вам повезло, если длины шланга достаточно, чтобы просто отрезать проблемное место, но вероятность именно такого расклада невелика. Что можно посоветовать? Заделать дырку подручными средствами (изолентой или скотчем). Это позволит минимизировать утечку. Остаётся только долить недостающий объём тосола и продолжить движение до ближайшей СТО, чтобы устранить неисправность.

Антифриз на трассе тоже не валяется, но на крайний случай подойдёт и вода – мотор горячий, поэтому риск её замерзания даже в самый сильный мороз практически отсутствует. Но может случиться и так, что и с водой будут проблемы. В крайнем случае, можно запихать в расширительный бачок снег – да, это негигиенично, да и таять он будет долго, но если течь устранена, лучше этот способ, чем полная остановка из-за заклинившего мотора.

Радиатор отопителя ВАЗ-2101

Гораздо хуже, если потёк один из двух радиаторов. И если течь сильная, остаётся только один способ – постоянно доливать воду с частыми остановками, пока не доберётесь до места ремонта. Конечно, в любом случае у вас есть и альтернативный способ – вызвать эвакуатор, но чем дальше вы от дома, тем дороже он вам обойдётся. Можно вызвать друга и пробовать доехать на буксире. Но опять же, пока вы не доберётесь до гаража, придётся помёрзнуть, а когда на улице минус 25, а дорога дальняя, вряд ли такой способ можно назвать приемлемым.

Открытие воздушного канала для печки

Ваз 2101, как и многие другие автомобили, оснащена печкой, которая обеспечивает прогрев салона в холодное время года. Открытие воздушного канала для печки позволяет улучшить воздухообмен и эффективность работы системы.

Для открытия воздушного канала следует выполнить следующие шаги:

Сначала нужно открыть дверцу наружного воздушного клапана, расположенного под капотом автомобиля. Для этого следует найти клапан с эмблемой “ВАЗ” на нем и повернуть его против часовой стрелки.
Далее, необходимо открыть воздушный канал внутри салона

Для этого следует обратить внимание на ориентацию рукоятки на панели приборов. Если рукоятка находится в вертикальном положении, значит воздушный канал закрыт

Чтобы его открыть, следует повернуть рукоятку в горизонтальное положение.
После этого можно включить печку на панели управления автомобилем. Обычно она находится ниже рулевого колеса и имеет несколько режимов работы. Рекомендуется выбрать подходящий режим, который обеспечит комфортную температуру в салоне.

Открытие воздушного канала для печки на Ваз 2101 позволит улучшить приток свежего воздуха в салон и обеспечит более эффективное функционирование системы. Это позволит вам насладиться комфортной температурой во время поездок в холодную погоду.

Самостоятельное обслуживание

Используя схему, легко прозвонить проводку и выявить причину поломки:

В прилагаемом к автомобилю техническом руководстве наглядно показаны:

Выводы: автомобиль ВАЗ 2103 оказался не только красивым и элегантным, но и технически более совершенным. А забота автовладельцев и самостоятельное обслуживание положительным образом сказалось на его долголетии. Посмотрите видео, которым хвалятся владельцы ВАЗ 2103, и вы убедитесь в этом сами.
