Замена лампочки габаритных огней рено логан своими руками

Способы замены ламп

Как поменять лампочку ближнего света в Рено Логан? Согласно инструкции производителя для этого необходимо произвести множество достаточно трудоемких операций:

Снять бампер и защитный чехол с фары.
Демонтировать фару, отключив питающие провода и тросик корректора.
Снять с люка дальнего/ближнего света защитную крышку.
Освободить пружинный фиксатор и вытащить лампу.
Заменить сгоревший световой прибор новым и произвести сборку в обратной последовательности.

Не знаю, зачем конструкторы предлагают столько возни, когда на обоих поколениях Рено Логан произвести замену любых лампочек можно без разборки машины за 5 минут. При этом никакие инструменты не нужны вообще. Все, что нам понадобится, это:

чистые хлопчатобумажные перчатки или ткань;
лампа на замену;
руки (на приведенных для Рено Логан I фото мастеру хватило даже одной);
желание.

Начнем с Рено Логан I и взглянем на его фару:

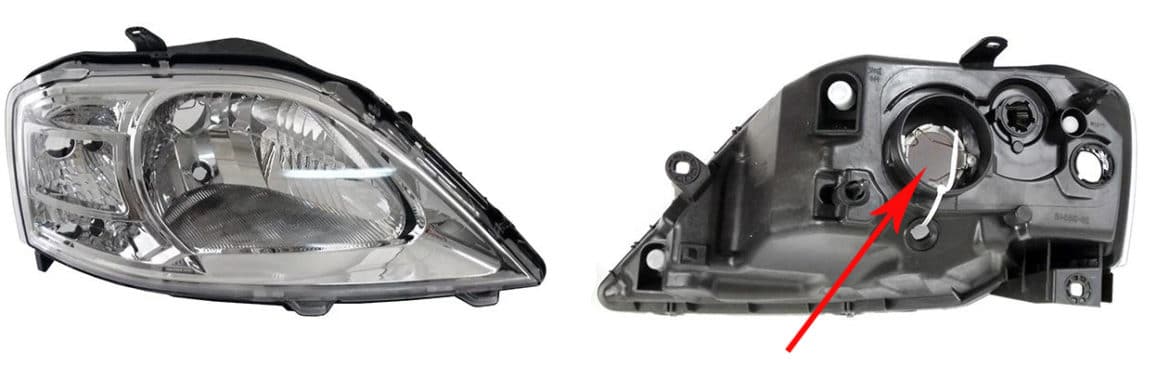

Фара Рено Логан I

Нас интересует лючок, который я пометил стрелкой. В собранном блоке этот лючок закрыт резиновым гофрированным уплотнителем и сверху пластмассовой крышкой.

Итак, открываем капот, просовываем руку между аккумулятором и кузовом Рено Логана (правая фара) и нащупываем крышку. Если рука не пролезает, то батарею можно демонтировать. К примеру, я справился без снятия аккумулятора.

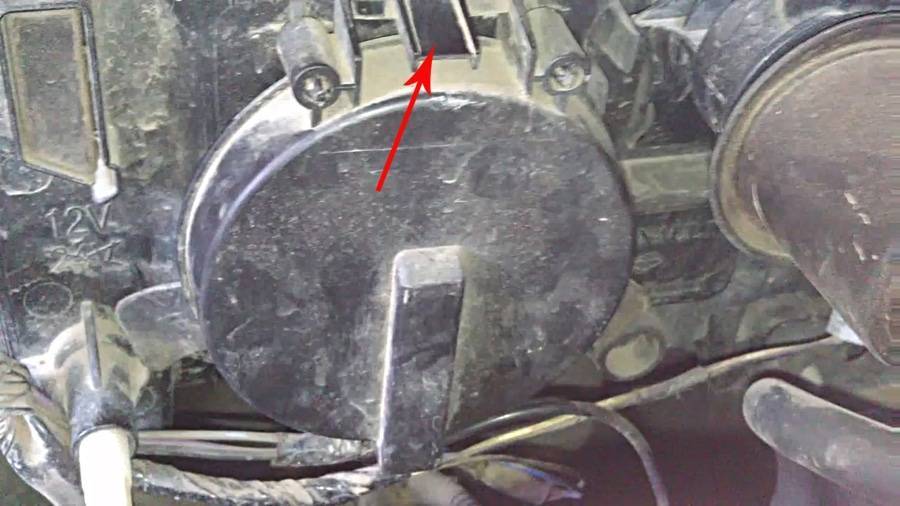

Защитная крышка на штатном месте

Если у тебя слишком большие кисти рук и ты не можешь добраться до фары, попроси помощи у любого знакомого – вся операция займет не более пяти минут.

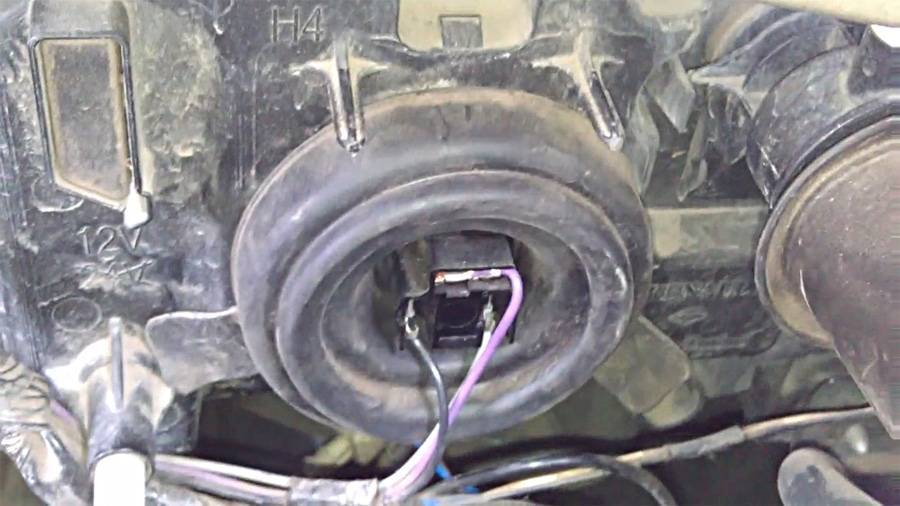

Блок-фара Рено Логан 1 со снятой защитной крышкой

Отжимаем фиксатор, помеченный красной стрелкой, и снимаем крышку. Под ней находится резиновый уплотнитель и колодка питания лампочки дальнего/ближнего света.

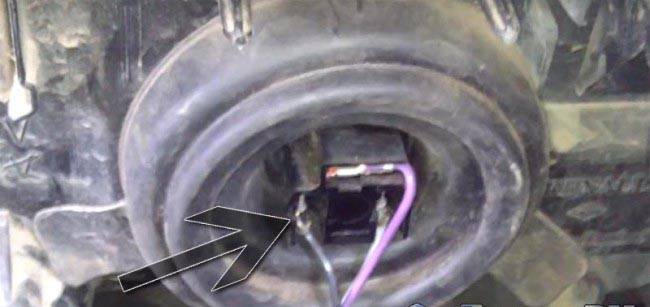

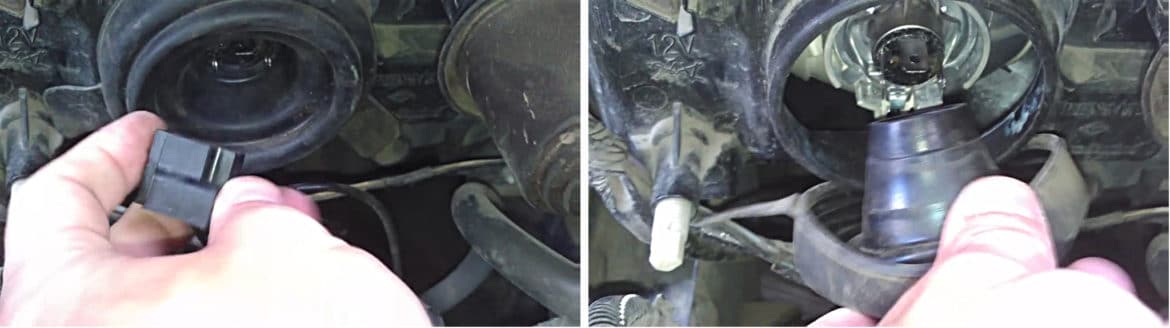

Снятие колодки и уплотнителя

Простым выдергиванием снимаем колодку, а затем и резиновый уплотнитель.

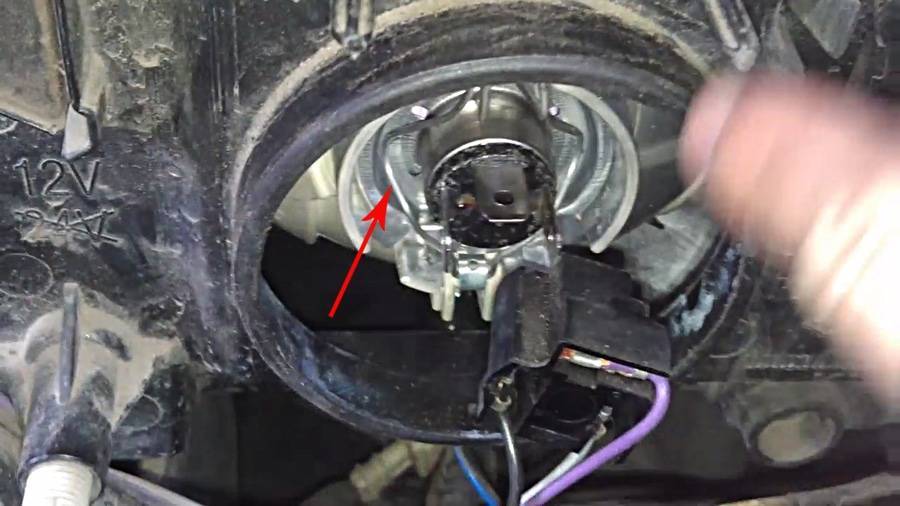

Перед нами лампочка, прижатая пружинным фиксатором. Я его пометил стрелкой.

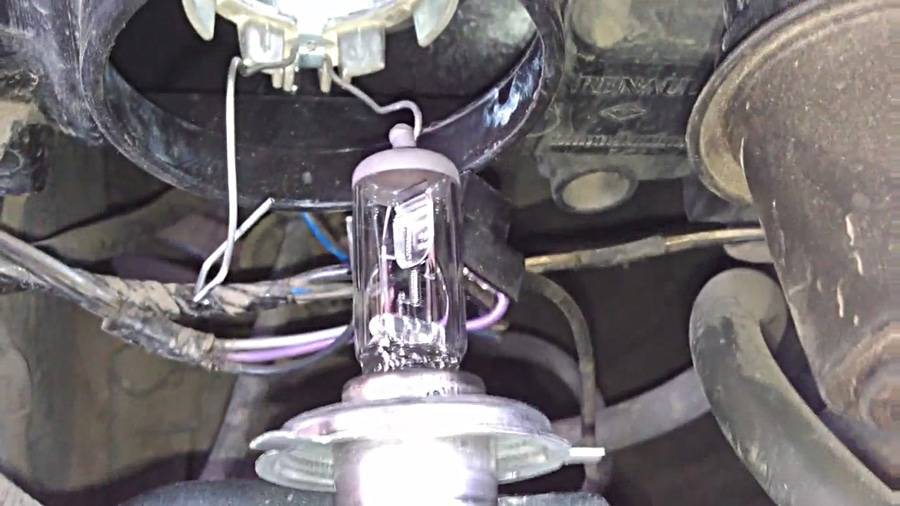

Лампочка дальнего/ближнего света под пружинным фиксатором Снятая лампа

Сжимаем верхнюю часть фиксатора лампы и откидываем его вниз. Теперь световой прибор можно взять за контакты и вытащить из гнезда.

Прежде чем установить новую, отвлечемся и поговорим об особенностях галогенных источников света. Главная из них – высокая (до 250 градусов Цельсия) температура колбы. Именно поэтому она выполняется из кварцевого стекла. Если такую лампу взять голыми руками, то частички жира, оставшиеся на стекле, мгновенно сгорят и образуют пленку, плохо проводящую тепло. В результате в месте загрязнения колба перегреется и просто расплавится.

Результат установки галогенного источника света голыми руками

Именно поэтому в принадлежностях я указал чистые хлопковые перчатки или ткань. Если тебе необходимо взять галогенную лампочку за колбу, делай это только в перчатках или через чистую ткань.

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Локальный перегрев могут вызвать не только частички жира с рук, но и любая другая грязь. Если ты случайно замарал прибор или взял его голыми руками, просто протри колбу чистой тканью, смоченной в спирте.

Продолжим замену. Надеваем перчатки, извлекаем лампу из коробки, берем за контакты и устанавливаем на штатное место, прижав пружинящим фиксатором. Надеваем резиновый пыльник, подключаем колодку питания и закрываем все это дело защитной крышкой. Замена лампочки в правой фаре произведена.

С левой фарой поступаем аналогично. Щель там, правда, несколько уже, но средней руки (в буквальном смысле) человек вполне с задачей справится.

Теперь займемся фарами Рено Логан II. Внешне они выглядят так:

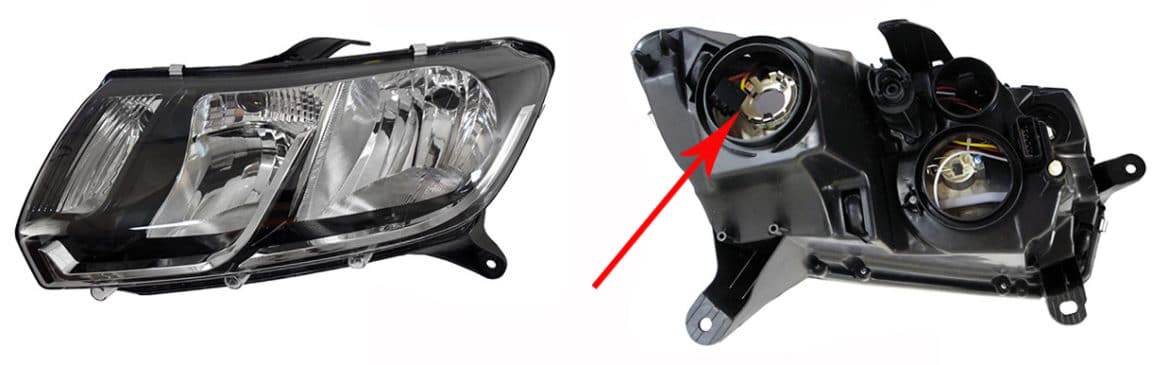

Блок-фара Рено Логан II

Перед нами два лючка. В одном (я пометил его стрелкой), располагается лампочка ближнего света. Во втором – дальнего и габаритных огней. Как и в первом поколении, просовываем руку в щель и нащупываем нужную крышку. Тут она резиновая. Хватаем ее за специальный лепесток и просто сдергиваем. Под крышкой видим колодку питания, надетую на лампу. Снимаем и ее. Лампочка в Рено Логан второго поколения крепится не при помощи скобы, а тремя защелками (я обозначил их стрелками). Отжимаем защелки отверткой и извлекаем световой прибор.

Замена лампочки ближнего света в Рено Логан II

Надеваем перчатки, устанавливаем новый прибор, ставим на него колодку питания и устанавливаем защитную крышку на место.

Для снятия лампочки совсем необязательно использовать отвертку. Просто сдвинь лампу вниз, и она выйдет из-под фиксаторов.

Снимаем резиновый уплотнительный чехол (для наглядности показано на снятой блок-фаре).

Замена лампочек в передней блок-фаре Renault Logan 1

В левых фарах Рено Логан удобнее менять световые элементы, предварительно сняв аккумулятор (но этого делать нельзя). Для смены указателя поворота необходимо сначала затянуть защелку проводного замка, затем отсоединить его от патрона.

Закручиваем защелку фиксатора резьбы, после чего отсоединяем от картриджа.

Гнездо вращается по часовой стрелке в левой фаре и против часовой стрелки в правой. После этого картридж снимается вместе с лампочкой. Чтобы снять его, нужно нажать на него и сдвинуть против часовой стрелки. Для замены требуется указатель поворота PY21W.

Поворачиваем патрон по часовой стрелке (для правой фары — против часовой стрелки) и вынимаем из патрона.

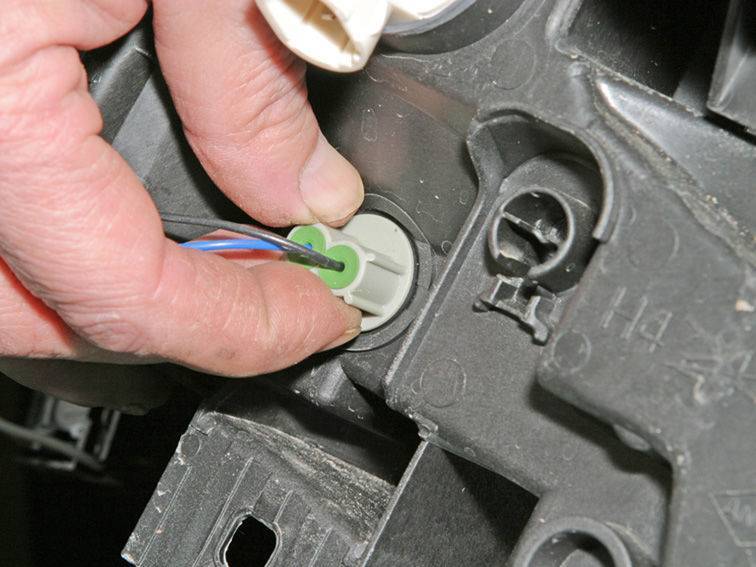

Также, отсоединив колодку проводов от гнезда указателя поворота, можно получить доступ к габаритным огням. Вся розетка поворачивается по стрелке часов в левой фаре Renault Logan 1, а против — в правой. После этого патрон можно вынуть из корпуса фары вместе с лампочкой габаритного света. Для обновления используется продукт W5W.

Поворачиваем патрон лампы по часовой стрелке (для правой фары — против часовой стрелки) и вынимаем патрон из корпуса фары.

Замена ламп ближнего (дальнего) света

Процесс ремонта фар левой и правой фар у Рено Логан первого поколения аналогичен. Перезаряжаемый аккумулятор мешает, и его нельзя снимать.

Снимаем пластиковую крышку (для наглядности откручены болты крепления блока фары и выдвигаются вперед). Отсоедините колодку проводов от головного источника света.

Сначала снимается пластиковая крышка, для этого откручиваются крепежные болты. Замок жгута проводов отсоединяется от лампы ближнего света, после чего снимается уплотнительная резиновая крышка.

Снимите резиновую заглушку (для ясности показана на проекторе). Отцепляем от крючка рефлектора.

Пружинный зажим выталкивается наружу, после чего его нужно освободить от отражателя. Затем зажим опускается и лампу фары можно вынуть из корпуса фары.

Опускаем защелку и вынимаем источник света из корпуса фары.

он галогенный, поэтому в новом продукте нельзя касаться пальцами стеклянного флакона, потому что малейшие следы жира и пота вызовут его перегрев и быстрый выход из строя. Стекло можно протереть спиртовым раствором о чистую ткань. Вы можете полностью заменить его товаром с маркой H4. Все идет в обратном порядке.

Выбираем производителя

В заводском исполнении на Рено монтируются осветительные приборы компании Филлипс. Элементы в штатной установке показывают большой период эксплуатации – до 40 000 км пробега. После замены аналогичная деталь прослужит до 10 000 км.

Среди компаний, специализирующихся на производстве автомобильных огней типа H4, выделяются:

Philips;
Narva;
Osram;
Bosch;
Koito;
LynxAuto;
Тесла;
Маяк;
Диалуч.

Галогеновая оптика от этих производителей характеризуется высоким качеством и хорошими осветительными данными. Для ламп Renault Logan предусмотрена мощность 55/60 Вт. В отдельной комплектации может присутствовать техническая пометка +30/50%. Это маркировка обозначает усиление светового потока на определенное количество процентов.

Меняем и настраиваем оптику в Рено Логан от теории к практике

Процесс того, как поменять лампочку очень простой, особенно на Рено Логан, где устройство автомобиля позволяет подобраться к любой оптике. Для работы из инструментов вам потребуется только плоская отвертка и торцовая головка на «10». А из материалов – лишь новая лампочка. Старайтесь подобрать такую же, которая стояла на автомобиле раньше.

Ближнего света

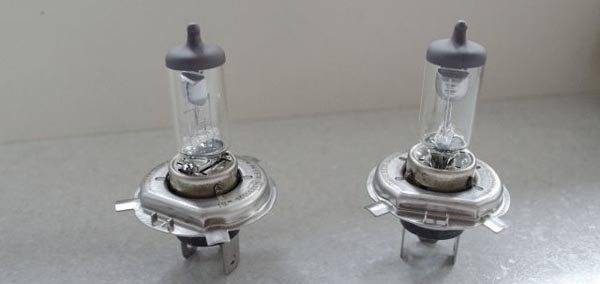

Новые лампы ближнего света

Весь процесс замены лампочки осуществляется в несколько простых этапов:

снимите основную заглушку, надавив вниз и потянув на себя;
далее подденьте плоской отверткой резиновую заглушку и снимите и ее;
теперь отсоедините провода;
далее отожмите фиксатор и уберите их в сторону;
перегоревшая лампа убирается;
установка новой производится в обратном порядке.

Вынимайте старую лампочку и тогда никаких проблем у вас не возникнет.

Габаритных огней

Процесс замены габаритных огней

Чтобы заменить эту деталь, вам потребуется совершить ряд простых действий в несколько этапов:

Вначале при помощи торцевой головки на «10» и удлинителя разберите блок фару.
Перед вами будет блок проводов. Первым нужно отключить тот, что идет к отрицательной клемме аккумулятора.
Теперь снимите передний бампер. Под ним находится чехол, закрывающий корректор света фар.
Далее отключите приводной трос и отведите блок-фару в сторону, открутив три болта.
Отжав фиксатор, отключите колодку проводов. Теперь вся блок-фара должна остаться у вас в руках.

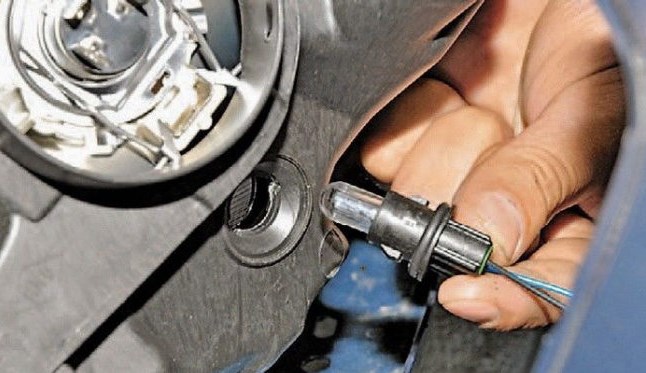

Теперь может быть осуществлена замена лампочки габарита. Если блок-фара правая, то крутите патрон против часовой, если левая – то почасовой.
Чтобы достать лампу, потяните за два провода, черный и следующий желтый.

Стоп-сигнала

Новый стоп-сигнал

При перегорании лампочки стоп-сигнала фары Рено Логан нужно вначале отключить аккумулятор. После этого, вы можете начинать процесс замены детали.

Выполните следующие действия:

откройте багажник и отогните его обивку;
отсоедините жгут проводов;
теперь открутите два самореза и потянув фару на себя, снимите ее;
Снимите панель с лампочками (она закреплена тремя защелками) и замените перегоревшую деталь. Установка в обратном порядке.

В ролике ниже вы найдете инструкцию, как заменить перегоревшую деталь стоп-сигнала (автор видео — канал Ремонт Рено).

Возможные неисправности переключателя свет и их устранение

В Рено Логан переключатель света время от времени приходит в негодность. Обычно это происходит из-за неполадок с проводкой. Могут перестать включать одновременно как все фонари, так и, к примеру, только габаритные.

Чтобы устранить эту проблему, вам нужно отключить минус с аккумулятора, а затем снять кожух с руля и открутить переключатель. Отсоедините клемму, отжав зажим с двух сторон. Осмотрите деталь, чтобы определить, какой из проводков переломился. Чаще всего, это случается с черным и красным. Для починки регулятора, вам следует заменить оба эти проводка.

Особенности регулировки фар

Настройка ламп осуществляет путем работы с несколькими корректорами. В Рено Логан создана система управлениями ими из салона при помощи переключателя и системы тросов. Эти корректоры помогут вам настроить такие параметры, как угол и другие.

В некоторых случаях работа корректора фар может быть нарушена и управление им из салона станет невозможным. Причина неполадки может быть как в нем самом, так и в системе тросов – их может потребоваться заменить.

1. Все лампочки, используемые в Рено Логан2. Основные типы деталей3. Снятая блок-фара

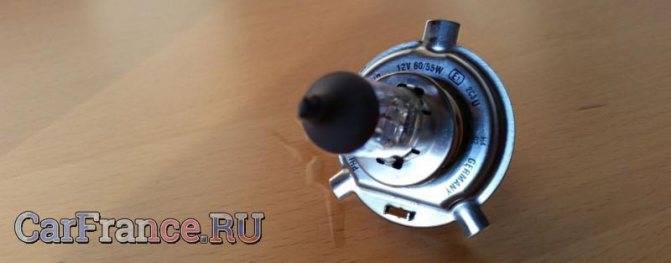

Тип лампы (H4)

И предназначены они как для ближнего, так и дальнего света, так как они имеют две нити накаливания. Такой тип лампы удобен тем, что для полной ревизии головного света в автомобиле достаточно поменять всего 2 лампы. А вот самый существенный недостаток кроется в цене: такая лампа дороже «отдельных» H1 и H7.

Выбираем производителя лампы

Самые популярные и надёжные на сегодняшний день считаются лампы H4 фирмы Philips, Osram и Narva, но они также являются и самыми дорогими! На нашем портале накопилось немалое количество положительных отзывов об этих производителях, поэтому каждый автолюбитель должен самостоятельно для себя определить и отдать предпочтение тому или иному производителю исходя из своих материальных возможностей и технических потребностей.

Narva HALOGEN H4

Philips HALOGEN H4

OSRAM HALOGEN H4 Belux (штатная лампа на Хёндай Солярис)

Однако, стоит отметить лишь тот момент, что несмотря на абсолютно идентичную мощность в 55/60 Вт на лампах, некоторые производители в упаковке указывают обозначение + 30\50%. Это значит, что данный продукт оснащен усиленным световым потоком, при котором потребуется наиболее точная настройка самой фары, чтобы не слепить водителей во встречном автомобильном потоке.

Как заменить

Демонтаж оптики на Логан 2 разнится в зависимости от того, левая это фара или правая. Если требуется поменять деталь слева, нужно снять аккумулятор. В некоторых случаях мастера в автосервисе проводят замену огней на левой фаре без демонтажа батареи.

Замена галогена на справа проводится без демонтажа аккумулятора.

Процедуру замены можно описать по этапам:

Демонтаж АБ. Из инструментов понадобятся: торцевой ключ на 13 и рожковый на 10 и 8.
С помощью ключей снимаются провода, в первую очередь с массы (знак «-»), затем с плюса. Торцевой головкой отжимаются крепежи аккумулятора.
На блок-фаре в центе расположена пластиковая крышка, фиксатор расположен сверху. Пальцем надавливают на фиксатор, крышка отжимают и вытягивают на себя.
Извлекается колодка питания с проводами и уплотнительный чехол.
Отжав крючки фиксатора, лампочку извлекают из штатного места в блок-фаре.
Монтаж новой лампы ведут в обратной последовательности.

Предусмотренная длина лампочки в этой модели — 82 мм. В корпусе фары есть штатные выемки, в которые должны входить металлические язычки, расположенные на цоколе. Это обеспечит оптимальное положение детали относительно рефлектора и рассеивателя.

Замена Лампы Ближнего Света Рено Логан 2

замена лампы ближнего света

Производительность автомобильных фар определяет его безопасность. Прежде всего, это относится к лампам ближнего света, которые, в дополнение к обеспечению требуемого уровня освещения, также применяются к элементу дизайна. Во время работы устройства становятся мутными, что приводит к значительному снижению мощности света. Любой владелец автомобиля обязан следить за состоянием ламп. Водитель должен использовать автомобиль только с рабочей оптикой и своевременно заменять ближний, дальний и дальний свет.

Renault Logan первого поколения (2004, 2005, 2006, 2007, 2008, 2009), рестайлинговой версии (2009, 2010, 2011, 2012, 2013, 2014, 2015) и второго издания (2014, 2015, 2016, 2017) независимо от типа двигателя (1,4 л или 1,6 л) и кузова, а в дополнение к MSV они характеризуются высоким качеством оптических элементов, долговечностью и практичностью.

Некоторые различия в деталях следует отметить в моделях до и после 2009 года (фазы 1 и 2.7). Однако схема замены и маркировка необходимых ламп остаются прежними.

Типы установленных ламп и правила выбора

Для всех поколений Renault Logan крышка ближнего света. H4. Они выполняют функцию ближнего и дальнего освещения благодаря наличию двух нитей. Это обеспечивает автоматическую замену лампы ближнего света вместе с дальним светом.

Стоит задуматься лампа с указанной базой в денежном выражении это дороже для двух отдельно приобретенных продуктов H7 и H1.

Замена фар Opel Astra j.

Опционально при необходимости замена ближний свет, лучший вариант. купить деталь, которая работает как можно дольше. Производитель не имеет четких рекомендаций по выбору осветительных приборов, но опытные владельцы автомобилей и механики рекомендуют заменять обычные осветительные приборы новыми от Philips, Osram и Narva. Лампочки также имеют хорошие технические характеристики и долгий срок службы. Хотя они имеют немного более высокую цену, чем китайские аналоги, к сожалению, они дополняются гарантией и получили много положительных отзывов на онлайн-форумах водителей.

Кроме того, при выборе того, что еще называют светильниками другой марки, следует учитывать следующие особенности:

Замена лампы ближнего света на Renault Логан 2

замена лампы ближнего света на Рено Логан 2 дом. ксеноновые лампы. дешево, доставить товар бесплатно.

Мощность. Ксеноновые и галогенные лампы будут светиться максимально ярко из-за интенсивности потока, а диоды не обеспечивают необходимого направления света;
Долговечность. Высокая мощность ламп не приводит к самой продолжительной жизни. Стоит выбирать изделия в диапазоне 12-13 вольт мощностью 55/60 Вт;
Тип. Лампы делятся на светодиодные, галогенные и ксеноновые. Выбор зависит от предпочтений водителя и размера бюджета.

Важно! Срок службы лампы ближнего света составляет примерно один год, после чего детали сгорят

Замена ближнего света у Nissan X следует.

Особенности замены

Когда осветительные приборы сгорели и пришло время заменить осветительные приборы, вам не следует спешить в мастерскую. Работа выполнена самостоятельно.

В сети вы найдете видео и фото о замене ламп на Renault Войдите и используйте их как инструкции.

Замена лампы на нужную фару не вызовет никаких затруднений. Учитывая большой объем капюшона, конечно, загляните в саму розетку. Процесс в левой лампе более сложный: на этой стороне есть батарея, которую нужно извлечь.

Чтобы извлечь аккумулятор, снимите крепление с земли и плюс и удалите. Вам понадобятся ключи для 10 и 8 и головка гнезда для 13.

Процесс замены:

После снятия аккумулятора крышка фары с замком будет видна.
Место для фото 9
Чтобы добраться до лампочки, защелка зажата, а крышка выдвинута лично.
Под крышкой. резиновая прокладка и патрон для лампы. Эти пункты должны быть удалены.
Лампа его снимают металлические ножки, на его место устанавливают новую.

Предупреждение! Нельзя прикасаться к колбе пальцами: это приведет к тому, что жир попадет на его поверхность, которая в одно время сгорит, испарится и осядет на оптике, ухудшая качество освещения. Используйте только чистые перчатки.

Сборка обратная. В конце установки все огни должны быть включены и проверены.

Замена Киа на ближний свет, видео.

Причина отсутствия сияние ближний свет активирует предохранитель в соответствии с другим застрявшим реле, которое отвечает за работу передней оптики. В этом случае может потребоваться очистить реле в противном случае. замена предохранитель. Если после замены подсветка не подойдет владельцу автомобиля, необходимо отрегулировать осветительное оборудование, выбрав оптимальное направление движения конусной балки.

Меняем лампу ближнего света на Рено Логан своими руками

Автомобиль Renault Logan всегда считался недорогим и надёжным в обслуживании транспортным средством. Большинство ремонтных работ на машине, можно выполнить своими силами, не затрачивая своё время и деньги для посещения специализированного автосервиса. И замена лампы ближнего света в блок-фаре, не стала тому исключением. Поэтому, воспользовавшись нашими советами, вы без особого труда совершите это небольшое техническое обслуживание своего любимого автомобиля!

В первую очередь, что необходимо знать – это то, что тип лампы, который устанавливается в автомобили Renault Logan имеет тип H4.

Итак, мы разобрались какие лампы вам необходимы, далее следует непосредственно процесс её замены. Менять лампочку мы будем на примере левой фары, так как замена сопряжена со снятием аккумулятора. На правой фаре лампочка меняется аналогично.

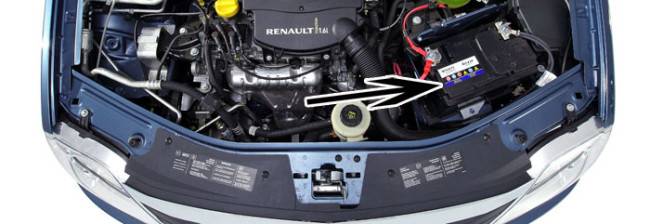

В первую очередь нам будет необходимо снять аккумулятор, для этого потребуется два ключа на 10 и на 8, чтобы снять клеммы с “+” и массы, а также торцевая головка на 13, чтобы демонтировать крепление самого аккумулятора (если оно имеется)

Особое внимание при этом стоит уделить тому, что сначала провода снимаются с массы “-”, а потом только с “+”

После того как АКБ была убрана со своего места мы видим соответственно саму блок фару, по центру которой установлена пластиковая крышка, с фиксатором сверху. Чтобы убрать это крышку и добраться непосредственно к лампочке надо надавить большим пальцем одной руки на своеобразную лапку (фиксатор), и одновременно снизу вытянуть крышку на себя. Так как пластик достаточно податливый, никаких сложностей в этом процессе возникнуть не должно.

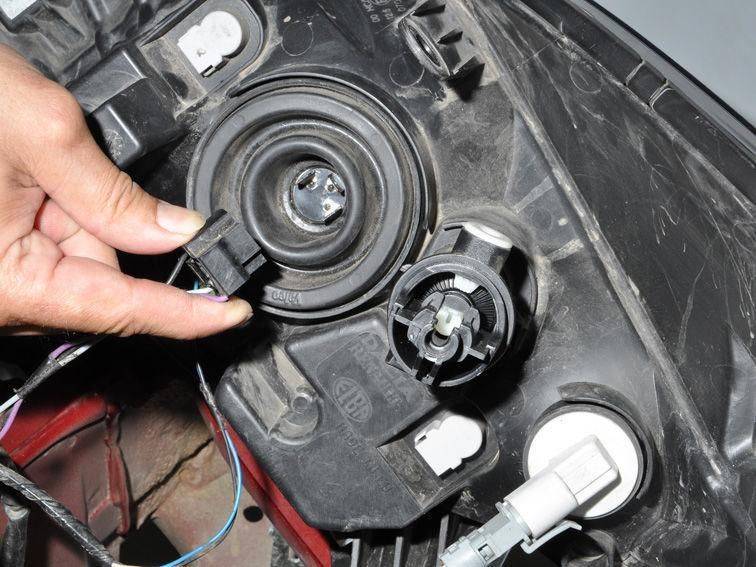

Когда мы удалили пластиковую крышку, мы видим резиновый уплотнитель и колодку с проводами, которая подключена к лампочке. Сначала следует аккуратно вынуть колодку, держать при этом её необходимо только за корпус, а затем и сам уплотнительный чехол.

Остался финальный штрих. Перед нами пружинный фиксатор, который фиксирует галогенную лампу, надёжно держа её в своих цепких лапах. Однако, этого не стоит пугаться! Снять фиксатор можно так же легко, как и поставить на место, надо только вывести его из «зацепа» с крючком отражателя, нажав пальцем на его верхнюю часть.

Далее, вынимаем саму лампу из блок-фары, удерживая его за металлические ножки и, меняем на новую лампу, устанавливая в обратной, аналогичной снятию последовательности.

Замена габаритов или указателя поворота

Если у вас возникнет потребность в замене переднего указателя поворота или замене лампы габаритных огней, то стоит сказать, что их замена происходит куда более проще. Патрон лампы, которой требуется замена необходимо просто повернуть против часовой стрелки и вынуть сгоревший источник света.

Как заменить лампу левой фары автомобиля Рено Логан своими руками

1. Для демонтажа аккумулятора потребуется два ключа на 8 и 10, для съема клемм с аккумулятора, и накидная головка на 13 для съема планки крепления аккумулятора. Аккумулятор Ключи для клемм Накидная головка2.

Сначала откручиваем своими руками крепление клеммы массы! А потом снимаем клемму «+».

Клемма «масса» Откручивание крепления Клемма «+»3. Откручиваем винт крепления аккумулятора

Осторожно вынимаем планку с винтом, чтобы она не упала в капот. Вынимаем аккумулятор из капота. Откручивание крепления Планка крепления Аккумулятор вынут4

Маленький лайфхак. Возьмите зеркало — это здорово ускорит работу, контролируя свои действия через зеркало, можно будет сразу сделать все правильно

Откручивание крепления Планка крепления Аккумулятор вынут4. Маленький лайфхак. Возьмите зеркало — это здорово ускорит работу, контролируя свои действия через зеркало, можно будет сразу сделать все правильно.

5. После последней смены лампы в сервисе 2 года назад обнаружил, что защитная крышка не защелкнута и оборван провод датчика закрытия капота, да и сам датчик скис в нижнем положении. 6.

Снимаем крышку. Видим резиновое уплотнение и розетку лампы. Снимаем розетку.

Защитная крышка не защелкнута Розетка снята Резиновое уплотнение7. Самый ответственный момент, запомните как снимаете лампу. Внимательно посмотрите в зеркало на этот крючок, на который вслепую сразу накинуть пружину никак не получиться. Съем крепежной пружины производится нажатием на нее сверху и одновременным отводом вправо, если смотреть по фото.

Крепление лампы пружиной Крепление лампы пружиной Пружина снята8. Прижимная пружина освобождает лампу. Извлекаем лампу. Одеваем перчатку. Берем новую лампу и вставляем ее в гнездо. Ключ цоколя не даст ошибиться. Берем пружину, прижимаем цоколь и отводим ее слегка вправо, а затем влево до зацепления с крючком. Контролируйте свои действия по зеркалу.

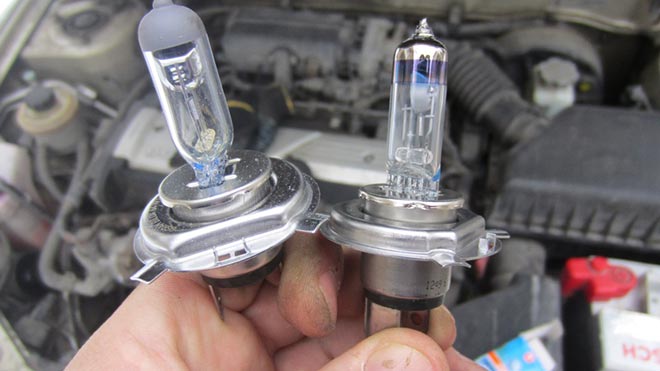

Перегоревшая лампа Берем новую лампу Вставляем новую лампу Лайфхак Лампа закреплена Уплотнение одето9. Одеваем резиновое уплотнение. Вставляем розетку. Закрываем розетку крышкой.

Аккумулятор подключен Ставим и закрепляем клемму «+»10. Устанавливаем аккумулятор на место. Прикручиваем клемму «+». Прикручиваем массу. Проверяем работу фар. При прикручивании клемм проверьте их состояние на всякий случай. Прикручиваем своими руками крепление аккумулятора. Восстанавливаем показания часов автомобиля и настройки авто магнитолы.

Затраты времени на замену фары минимальны, по сравнению с необходимостью поездки в сервис, да и денежки сэкономлены.
