Руководство по регулировке клапанов на ВАЗ 2110-2115
Если вы являетесь владельцев ВАЗ 2110-2115 с обычным 8-клапанным двигателем, то наверняка знаете про такую процедуру, как регулировка тепловых зазоров клапанов. Разумеется, если у вас 16-клапанный мотор, то этого делать не нужно, так как у вас установлены гидрокомпенсаторы и никаких регулировок не проводится.
Итак, для обычных ДВС, которые мало чем отличаются от ВАЗ 2108, эта процедура проводится не так часто. После покупки нового автомобиля можно проехать около 100 000 км и без этого, но не всегда это удается и не каждому владельцу так везет. Этот вид техобслуживания ВАЗ 2110 можно выполнять как на СТО, заплатив определенную цену за работу, так и самостоятельно, разобравшись в этой работе. Если вы будет проводить это впервые, то приведенное ниже руководство вам поможет в этом.
Проточка сверху
Безвтыкавыми их называть не литературно, но по «гаражному» – тебя сразу поймут и оценят твой технический потенциал! Название это пошло от простой уловки – поршень не встречается с клапаном при помощи специальной проточки сверху – то есть клапан НЕВТЫКАЕТСЯ в поршень, вот вам и название.
Однако если рассказать технически и литературно правильно, то получается что – в верхней части на поршне присутствуют несколько проточек. Их количество может быть разное – от 2 до 4 штук. Именно благодаря этим проточкам эти два элемента двигателя не встречаются. То есть правильно назвать — поршень с проточками.
Регулировка клапанов 2109 их замена и настройка зазоров
Регулировка клапанов ВАЗ 2109, ее технология и особенности, интересна, естественно, только владельцам этой модели ВАЗ. Тем не менее, принцип работы универсален и знакомство с ним не помешает никому.
Как проводится регулировка клапанов 2109?
Видео советы по регулировке клапанов на ВАЗ 2109
В двигателях внутреннего сгорания, которые устанавливаются в легковых и иных автомобилях, достаточно большое количество деталей изготавливают с таким расчётом, что температурное расширение металла никоим образом не влияет на их работоспособность. В первую очередь это касается тепловых зазоров между стержнями клапанов ГРМ и элементами, оказывающими на них давление. Кому из опытных автолюбителей не известна процедура выставления тепловых зазоров клапанов?
Регулировка клапанов также неизбежна, ведь благодаря этой процедуре можно добиться экономии топлива, получения от мотора максимальной мощности и просто комфортной езды. Всем известно, что при увеличенном зазоре от мотора исходит характерный раздражающий звон.
Регулировка клапанов 2109 необходима для того, чтобы между торцом клапана и кулачком обязательно присутствовал тепловой зазор — 0,2 мм для впускного клапана и 0,35 мм для выпускного. Погрешность при регулировании не должна быть больше 0,05 мм. Если зазор слишком велик, то клапан открывается не полностью, ввиду чего топливная смесь попадает в цилиндр не вся, а отработанные газы выводятся плохо. Зазор отсутствует, значит, клапан не закрывает окно.
Что необходимо знать, если предстоит регулировка клапанов ВАЗ 2109?
Регулировка клапанов — видео
Конструкция газораспределительного механизма в автомобилях девятой серии значительно упрощена в сравнении с «классическими» жигулёвскими моторами. Кулачки распределительного вала оказывают давление непосредственно на торец клапана через регулировочную пластину. Каких-либо коромысел или других передаточных элементов здесь нет. В продаже имеются комплекты шайб различной толщины. Регулирование теплового зазора сводится к тому, что следует выбрать шайбу необходимой толщины.
Размер зазора определяется с помощью специальных калиброванных щупов, которые также имеются в свободной продаже. Кроме этого придётся приобрести специальное приспособление для утапливания толкателей клапанов, ведь без него снять или поставить шайбу невозможно. Такое приобретение не будет лишним, ведь регулирование производится после того, как проведена замена клапанов ВАЗ 2109 и после пробега 25 — 30 тыс. км.
На стадии подготовки к регулировке также необходимо сделать несколько операций:
- Приготовить комплект ключей и домкрат;

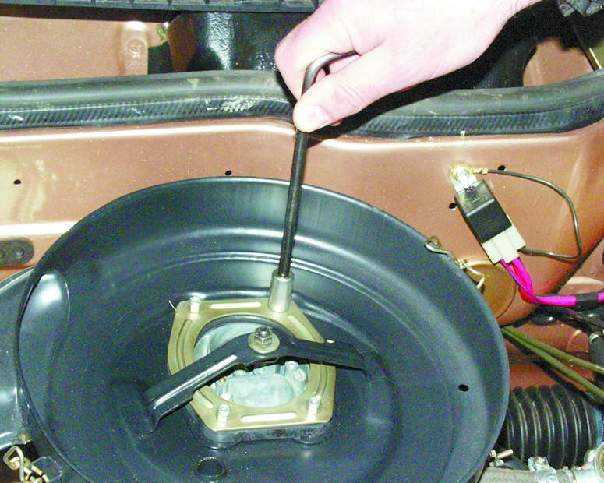

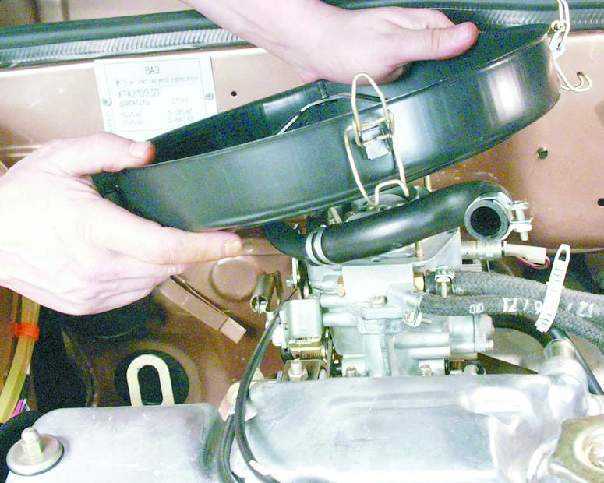

- снять крышку , а также воздушный фильтр карбюратора;
- установить на головку приспособление для утапливания толкателей.
Особенности технологического процесса регулировки
Для начала следует определить, какие из клапанов впускные, а какие выпускные, ведь величина зазора у них разная. То есть, нам нужно знать элементарную . Считая от привода распредвала, выпускные клапаны находятся по счёту: 1-4-5-8, а впускные: 2-3-6-7.
Регулировать зазор можно лишь в том случае, когда кулачок распредвала находится в верхней части, и клапан полностью закрыт. Добиться этого можно, проворачивая, распределительный вал.
Для начала необходимо совместить метки на звёздочке и крышке привода. Поршень в первом цилиндре окажется в верхней мёртвой точке, от которой необходимо будет проворачивать вал на 45 градусов (+2-3 зуба). Порядок регулировки лучше заранее выписать на лист бумаги.
Сама по себе регулировка происходит следующим образом. Между шайбой и распределительным валом вставляется щуп соответствующего размера (щуп должен входить с небольшим сопротивлением). Если он входит без затруднений или, наоборот, не входит в зазор, необходимо заменить шайбу. Утапливаем толкатель и вставляем фиксатор, так, чтобы он не препятствовал извлечению шайбы. Шайба извлекается из толкателя и вместо неё устанавливается другая (более толстая или менее тонкая). Толщина шайбы прописана на одной из сторон.
Опытные водители могут с первого раза определить, какую необходимо устанавливать шайбу, но этот навык приходит только с практикой. Все остальные автолюбители обречены вставлять и извлекать шайбы разного размера до момента, пока не будет выставлен необходимый зазор.
Процесс регулировки клапанов на автомобиле ВАЗ 2115 с двигателем типа инжектор
На машинах марки ВАЗ 2115 регулировка теплового зазора проводится с помощью специально приспособленных шайб, которые складываются между кулаком распредвала и торцом стержня клапана. Непосредственно, регулировка клапанов на автомобиле ВАЗ 2115 проводится на холостом двигателе. Процесс регулировки клапанов не является чем-то сложным, но если вы никогда не имели дело с ремонтом автомобилей, то естественно лучше обратиться в автомобильный сервисный центр.
Перед тем, как переходить к регулировке теплового зазора, нужно позаботиться о специальных приспособлениях и инструментах. Помимо стандартного набора ключей необходимо подготовить комплект специальных щипчиков, для произведения замеров величины теплового зазора, а также специального устройства для утапливания толкателей клапана. Естественно можно изначально приобрести комплект шайб для регулирования, но тогда после завершения процесса регулирования у вас останется некое количество шайб, которые вообще могут вам больше не понадобиться. Поэтому лучше всего сначала произвести некие замеры, а уже после этого приобретать необходимые шайбы.
Итак, алгоритм проведения регулировки клапанов на автомобиле марки ВАЗ 2115:
Снимите крышку головки цилиндрового блока или как ее еще часто называют упрощенно — крышку клапанов. Для выполнения данного пункта снимите воздушный фильтр, отсоедините патрубок, который крепится к крышке клапанов, но перед этим сначала ослабьте его хомут
После этого отсоедините от крышки клапанов механизм руководства дроссельной заслонкой и осторожно демонтируйте крышку головки цилиндрового блока;
Выкрутите свечки зажигания;
Снимите переднюю пластмассовую крышку, защищающую систему газораспределения;
Прокрутите коленвал автомобильного двигателя по часовой стрелке, пока пометка на шкиве системы газораспределения не совпадет с пометкой на задней крышке. Проворачивать коленчатый валик можно исключительно при помощи гаечного ключа за болтики, закрепляющие шкив генератора. В случае если вы случайно проскочили через пометку, то прокрутите автомобильный двигатель еще на несколько оборотов;
После того как пометки сошлись, прокрутите коленчатый валик еще на несколько зубчиков системы газораспределения;
Измерьте тепловой зазор выпускающего клапана первого цилиндра и впускающего клапана третьего цилиндра
У выпускающих клапанов он по стандарту составляет около 0,2 миллиметров, а у выпускающих 0,4 миллиметра;
В случае если тепловые зазоры не совпадают со стандартом, то нужно опустить поршень цилиндров до самого нижнего расположения и при помощи специального приспособления извлеките установленную шайбу;
Измеряем размер необходимой шайбы, для этого отнимите от величины теплового зазора величину рекомендуемого зазора, а после к получившемуся значению добавьте толщину используемой шайбы;
Измерьте значение теплового зазора для каждого клапана поочередно, при каждом повороте коленчатого валика на пол-оборота;
Установите шайбы подходящей толщины и опять повторите измерения.
В случае если вы случайно проскочили через пометку, то прокрутите автомобильный двигатель еще на несколько оборотов;
После того как пометки сошлись, прокрутите коленчатый валик еще на несколько зубчиков системы газораспределения;
Измерьте тепловой зазор выпускающего клапана первого цилиндра и впускающего клапана третьего цилиндра. У выпускающих клапанов он по стандарту составляет около 0,2 миллиметров, а у выпускающих 0,4 миллиметра;
В случае если тепловые зазоры не совпадают со стандартом, то нужно опустить поршень цилиндров до самого нижнего расположения и при помощи специального приспособления извлеките установленную шайбу;
Измеряем размер необходимой шайбы, для этого отнимите от величины теплового зазора величину рекомендуемого зазора, а после к получившемуся значению добавьте толщину используемой шайбы;
Измерьте значение теплового зазора для каждого клапана поочередно, при каждом повороте коленчатого валика на пол-оборота;
Установите шайбы подходящей толщины и опять повторите измерения.
Процесс регулировки клапанов необходимо проводить после прохождения тридцати тысяч километров, но если двигатель автомобиля нормально функционирует, то лучше ее не проводить.
Вам также может понравиться.
- carfrance.ru
- carfrance.ru
- www.drive2.ru
- autodont.ru
Регулировка клапанов ВАЗ 2109, 2114, 2115 своими руками
Регулировка клапанов – это популярный термин, который встречается только «в быту». С технической точки зрения процесс называется регулирование зазора между кулачком распределительного вала и торцом клапана. Любой человек, разбирающийся в автомобилях, не понаслышке знает, что означает регулировка клапанов ВАЗ 2114 или другой марки транспортного средства.
Величина зазора определяется изготовителем. Этот зазор необходим для плотного закрывания клапана при любой температуре мотора, поэтому его иногда называют тепловым. Об изменении величины зазора может свидетельствовать металлическое постукивание внутри двигателя. При его возникновении необходимо отрегулировать клапаны. И увеличение, и уменьшение засора может привести к прогоранию клапана и его седла.Регулировка клапанов ВАЗ 2109, видео процесса которого представлено ниже, производится с помощью специальных шайб. Они прокладываются между стержнем клапана и кулачком вала. Весь процесс осуществляется на холодном двигателе. Он требует только терпения и аккуратности.
Изначально позаботьтесь об инструментах и приспособлениях, необходимых для данной работы. Обычного набора ключей для этого процесса недостаточно. Дополнительно понадобятся щупы, с помощью которых можно измерить величину зазора, а также инструмент для утапливания толкателей. Не рекомендуется приобретать набор шайб, так как высокая вероятность, что большая часть их никогда не понадобится. Желательно сначала провести замеры, а затем приобрести специальные шайбы.Подготовим инструменты – и можно приступить к регулировке. Сначала нужно снять крышку клапанов (техническим языком – «крышку головки блока цилиндров»). Для этого:1. снимаем воздушный фильтр;2. отсоединяем патрубок, предварительно ослабив его хомут;3. отсоединяем элемент управления дроссельными заслонками.Снимать крышку необходимо аккуратно, чтобы не нарушить целостность прокладки.
Замер зазора
Для замера зазора необходимо крутить коленчатый вал двигателя. Чтобы сделать это было легче, нужно заранее выкрутить свечи. Далее действуем по следующей схеме:снимаем защитную (переднюю) крышку ремня газораспределительной системы;поворачиваем по часовой стрелке коленвал двигателя до совпадения метки на шкиве газораспределительной системы с меткой на ее задней крышке
При совмещении меток необходимо дополнительно повернуть коленвал на 3 зубца шкива ремня газораспределительного механизма.Важно! Коленчатый вал можно поворачивать за борт крепления шкива мотора с помощью гаечного ключа. Манипуляции со шкивом механизма управления фазами газораспределения не допустимы.Крутить коленвал в обратную сторону нельзя
Если при поворотах была пропущена метка, то необходимо прокрутить еще один круг по часовой стрелке.Измеряем зазор выпускных и впускных клапанов. Величина зазора впускных клапанов должна быть не более 0,2 мм с погрешностью 0,05 мм. У выпускных — показатель не должен быть не больше 0,35 мм (погрешность такая же, как и у впускных элементов).Если полученные значения далеки от нормативных, то необходимо опустить поршень цилиндра в нижнее положение и вытащить шайбу. Ее легко извлечь, так как в полости шайбы пропилены 2 паза. Достаточно поддеть ее тонким инструментом и извлечь.Регулировка клапанов ВАЗ 2115 в дальнейшем предполагает расчет толщины шайбы. Она рассчитывается по формуле:(Полученная величина зазора – нормативная величина зазора) + толщина установленной шайбы.Толщина шайбы нанесена на каждом изделии лазером. Если значение плохо видно, то можно измерить ее с помощью микрометра. После установки шайбы нужной толщины вновь измеряем зазор.Эксперты считают, что регулировать клапаны необходимо после каждых 30 тысяч км пробега. Если двигатель работает исправно и отсутствует металлический стук, то лучше ограничиться только измерением зазора.Регулировка клапанов ВАЗ 2114 и 2115 своими руками аналогична представленному на видео, так как процесс схож с рассмотренным для ВАЗ 2109. Ничего трудно здесь нет, главное правильно измерить зазор.Советуем вам посмотреть:
Зазоры в приводе клапанов, регулировка своими руками Ваз 2113-2114-2115
Зазоры в клапаном приводе.
- Механизм привода клапанов
- 1 – головка цилиндров
- 2 – клапан
- 3 – толкатель
- 4 – корпус подшипников распределительного вала
- 5 – распределительный вал
- 6 – регулировочная шайба
- 7 – маслоотражательный колпачок
- А — зазор между кулачком и регулировочной шайбой
- Для того чтобы заменить регулировочную шайбу необходимо утопить толкатели клапанов
- 1 – спец приспособление
- 2 – толкатель.
При холодном двигателе зазор между шайбами и кулачками распредвала для впускных клапанов составляет 0,2 плюс минус 0,05 миллиметров, для выпускных клапанов ваз 2114 должен быть 0,35 плюс минус 0,05миллиметров. Зазор можно отрегулировать с помощью толщины регулировочных шайб.
Регулировочные шайбы производятся толщины 3-4,5 миллиметра, при интервале 0,05 миллиметра, маркировка регулировочной шайбы обозначается на одной из ее поверхностей.
Этапы регулировки зазоров:
- – Снимите крышку клапанов и защиту ремня ГРМ ваз 2113, 2114, 2115, лада самара 2.
- – Демонтируйте свечи зажигания и протрите моторное масло из верхней части головки цилиндров.
– На поверхности распредвала не должно быть сколов и трещин. – На крышку головки цилиндров лада самара 2 следует установить шпильки крепления.

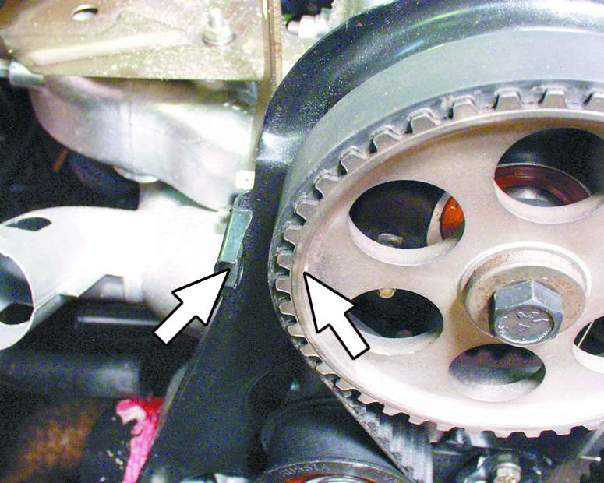

- Проверка установочных меток на шкиве распредвала и задней крышке ремня газораспределительного механизма

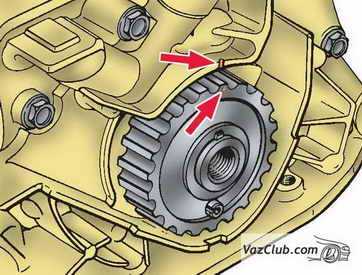

- – Проверните коленвал до совпадения установочных меток на шкиве и задней крышке ремня газораспределительного механизма, а затем необходимо довернуть его от 40 до 50 градусов (что эквивалентно 2,5–3 зубьям на шкиве распредвала), так чтобы в первом цилиндре была фаза сгорания.
Проворачивать коленвал необходимо по часовой стрелке. Коленвал можно захватить за болт шкива привода генератора. Также коленвал можно провернуть за шкив распредвала при помощи специального ключа. При этом коленвал запрещается проворачивать за шкив распредвала, так как этом может привести к повреждению болта.

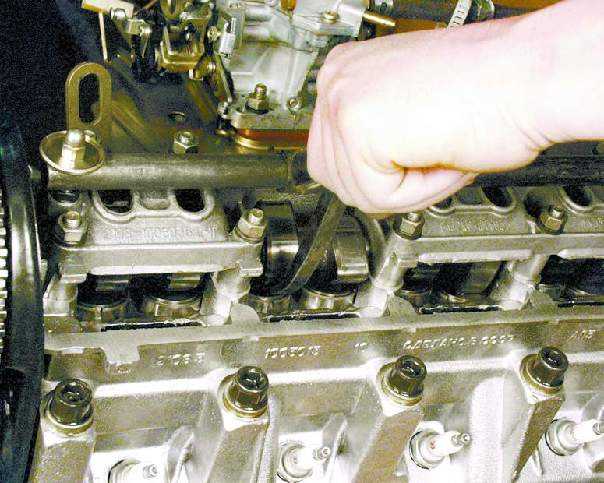

– Необходимо проверить специальными щупами зазоры у первого и третьего кулачков распредвала ваз 2115.
-
1 – спец приспособление
2 – толкатель.

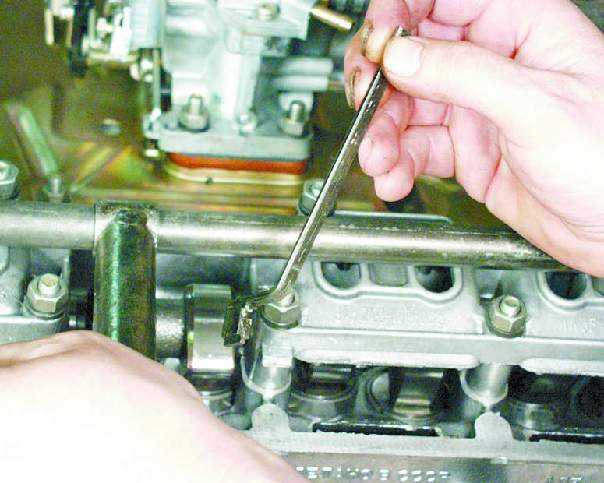

- После того как толкатели были утоплены необходимо их зафиксировать и заменить регулировочную шайбу
- 1 – фиксатор
- 2 – регулировочная шайба
- – При замене регулировочный шайбы, необходимо утопить толкатель, затем его зафиксировать.

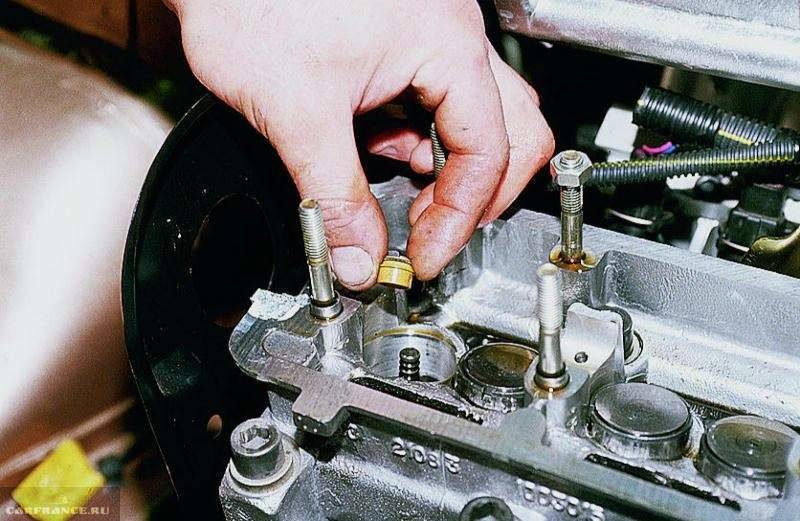

- – Специалльным приспособлением снимите регулировочную шайбу и измерьте ее
- – Толщина шайбы определяется по формуле:
- Н = В + (А — С)
- где А является замеренным зазором в миллиметрах
- где В толщина шайбы в миллиметрах
- где С номинальное значение зазора в миллиметрах
- где Н значение толщины новой шайбы в миллиметрах
– Установив регулировочную шайбу, необходимо убрать фиксатор и проверить зазор, при правильно отрегулированном зазоре щуп, толщина которого может быть от 0,2 до 0,35 миллиметра должен входить с небольшим защемлением.
– Следует строго соблюдать последовательность регулировки зазоров, последовательно повернув распредвал на 90 градусов, регулируются зазоры у всех клапанов лада самара 2.
|
Угол поворота коленчатого вала от положения совмещенных меток, град |
Кулачки* |
|
|
выпускной |
впускной |
|
|
40-50 |
1 |
3 |
|
220-230 |
5 |
2 |
|
400-410 |
8 |
6 |
|
580-510 |
4 |
7 |
Номера кулачков идут по порядку от шкива распредвала.
– После завершения регулировки зазоров, необходимо залить моторное масло в верхнюю часть головки, установить крышку клапанов ваз 2113 и и крышку ремня газораспределительного механизма ваз 2114.
Зачем нужно регулировать клапана
Металлический шток клапана имеет тенденцию растягиваться и сжиматься во время движения. Седла в головке блока цилиндров прогибаются, что изменяет тепловой зазор. И физически ему нужна определенная стоимость в связи с конструктивными особенностями двигателя. Последствия несвоевременной адаптации необратимы. Заклинивший клапан в процессе работы восьмиклапанного двигателя теряет герметичность, лавинный поток после зажигания обжигает его края и седло ГБЦ, уходящее обратно в корпус головки. Такой ремонт дорогостоящий и не покрывается гарантией. Лучше вовремя отрегулировать, тем более что цена регулировки 8-клапанного двигателя в 600-800 рублей за 30 000 км не такая уж и ощутимая.
При правильно выставленном зазоре машина будет двигаться свободно, без потери тяги, расходуя меньше топлива. Нагрев нельзя регулировать ни при каких обстоятельствах. Только охладите двигатель до 30-40 градусов. Иначе можно ошибиться и закрутить вентили.
Бывают случаи, когда клапаны отрегулировали, а стук все равно остается. Причина может быть не в просветах. На холодном двигателе могут стучать головки поршней, втулки-толкатели в корпусе головки. Причин может быть много, поэтому спешить с выводами и все тщательно проверять не стоит. Есть специальный прибор — стетоскоп, с помощью которого можно легко прослушать звуки работающего двигателя.
Необходимые инструменты
Для быстрой и качественной регулировки клапанов необходимо приготовить следующий набор инструментов:
гаечные и накидные ключи;
набор регулировочных щупов;
Все инструменты легкодоступны, их можно легко найти в любом автомагазине. Чтобы регулировка клапанов ВАЗ 2109, 2108 либо 21099 не остановилась в середине процесса подготовьте все инструменты, без них очень тяжело что-либо сделать.
В первую очередь перед регулировкой нам нужно найти сами клапана. Чтобы их найти снимается головка блока цилиндров. Под головкой вы увидите распредвал с кулачками, а под ними можно увидеть регулировочные шайбы. Под шайбами находятся толкатели, которые толкают непосредственно сами клапана, их всего восемь штук. Регулировка зазоров производится с помощью регулировочных шайб. На представленном фото можно увидеть кулачки распредвала и шайбы помеченные стрелочками, а под стрелками номерное обозначение клапанов. По этим номерам и будет производиться регулировка, поэтому эта фотография может еще не раз пригодиться.
Нужно иметь в виду, что перед снятием головки блока цилиндров нужно запастись новой прокладкой. Часто бывает, что старая прокладка крышки рвется или сохнет и приходит в негодность.
Под крышкой видны 1 центральный и 2 боковых болта, их нужно будет открутить с помощью гаечного или накидного ключа. Открутив болты, нужно будет снять пластиковую крышку и убрать в сторонку. Затем приглядевшись можно обнаружить две метки, которые нужно совместить. Первая метка находится на шкиве распределительного вала, а вторая метка на задней крышке. Методов совмещения много, но мы возьмем наиболее простой. Нам нужно приподнять одно переднее колесо и включить четвертую скорость на коробке передач. Затем нужно проворачивать колесо, имитируя ход вперед, колесо проворачивают до смещения меток.
Сместив метки нужно взять чистую тряпочку протереть масло и очистить все, рядом с толкателями клапанов, это делается для удобства в процессе работы. После того как все будет чистым нужно прокрутить коленчатый вал двигателя (не распредвал) примерно на 40-50 градусов. Такой угол прокрутки дает нам зазор между кулачками распредвала и штангой толкателя, который мы будет проверять. В этом случае нам удастся проверить только клапана под номерами один, два, три и пять. Проверяем зазоры у этих клапанов с помощь специального щупа и микрометра. Измеряется зазор вставлением щупа в промежуток между кулачками и шайбой. На фото они отмечены красной и синей стрелками соответственно.
Потом коленчатый вал проворачивается еще на 360 градусов, после чего становится возможным проверить зазоры оставшихся клапанов под номерами четыре, шесть, семь и восемь. Делается это идентичным способом. Следует знать, что зазоры выпускных клапанов должны быть на уровне 0.35+0.05, а впускных 0.2+0.05 миллиметров. При этом необходимо выучить цифровые значения и тех и тех клапанов. Номера один, четыре, пять и восемь – это выпускные клапана, а остальные соответственно впускные.
Как было указано ранее регулировка клапанов ВАЗ 21099 и идентичных моделей производится при помощи шайб. На самой шайбе при внимательном осмотре можно обнаружить надпись, которая указывает на ее толщину. Вытащив старую нужно методом расчетов подобрать новую шайбу, что получается сделать не сразу. После того как вы проверили все клапана, нужно выбрать те у которых слишком большой зазор. Вытащив одну шайбу, смотрим на показатель ее толщины и определяем впускной или выпускной это клапан. Затем показатель толщины шайбы прибавляем к толщине зазора, который мы определили. Например, возьмем выпускной клапан, у которого зазор оказался 0.45, а на самой шайбе написано 3.8 миллиметра. В результате получаем 4.25, от которого вычитываем требуемый зазор для выпускных клапанов, то есть 0.35 миллиметра. Таким образом, мы определили толщину в 3.9 миллиметра – такой должна быть новая шайба.
Для того чтобы вытащить шайбу особого мастерства не нужно. С помощь щипцов нужно зафиксировать шайбу и отверткой надавить на толкатель и вынуть шайбу. А ставить ее еще проще. После замены обязательно нужно проверить результат повторными замерами.
Когда пора менять головку блока
Головка блока цилиндров достаточно прочный узел и ее замена и ремонт дело нечастое. На машинах отечественного производства, как правило, ее приходится снимать из-за течи цилиндров или износа прокладки.
Также снимают для доработки. Снятие и замена, на авто с любым количество клапанов, сам по себе процесс несложный, но необходимы некоторые навыки и определенный опыт. Поэтому если вы в первый раз снимаете ГБЦ, то лучше будет пригласить в качестве помощника более опытного автолюбителя. Такого, который сталкивался уже с этой работой, а лучше, если уже проводил доработку этого узла или ремонт.
Регулировка клапанов
При появлении стуков и нестабильной работы, повышенной вибрации следует обратить внимание на клапана. Если фазы газораспределения газораспределительного механизма нарушены, срабатывают не точно, то есть не поступает полного объема газа в рабочую область цилиндров, не происходит полного сгорания топливно-воздушной смеси в рабочей камере, и не продуваются цилиндры
Это все сопровождается появлением ударной нагрузки кулачков распределительного вала на приводной рычаг и стержень вала. Также увеличивается расход топлива и моторного масла. Что будет, если ездить с не отрегулированными клапанами? Ответ: быстрый износ деталей двигателя, увеличение стоимости и времени ремонта
Если фазы газораспределения газораспределительного механизма нарушены, срабатывают не точно, то есть не поступает полного объема газа в рабочую область цилиндров, не происходит полного сгорания топливно-воздушной смеси в рабочей камере, и не продуваются цилиндры. Это все сопровождается появлением ударной нагрузки кулачков распределительного вала на приводной рычаг и стержень вала. Также увеличивается расход топлива и моторного масла. Что будет, если ездить с не отрегулированными клапанами? Ответ: быстрый износ деталей двигателя, увеличение стоимости и времени ремонта.
Наибольшую опасность для мотора автомобиля является зазор меньше допустимого. Слишком маленький зазор между рычагом привода и кулачком распредвала препятствует шляпке клапана плотно сесть в свое посадочное место на головки блока цилиндров. Через не севший клапан из камеры сгорания выбиваются газы сгоревшей топливно-воздушной смеси. Из-за этого шляпка выпускного клапана по периметру начинает сгорать.
Резиновые маслоотражатели, они же маслаки, из-за сгоревшей шляпки клапана также сгорают, что ведет к увеличению расхода моторного масла. Если износ деталей мотора большой, то, возможно, лучше и легче будет сделать свап двигателя своими руками или же в СТО.
Даже, если в вашем двигателе не ременная передача, а цепная, то в случае, если не поменять цепь до истечения ее ресурса, то клапана погнутся о поршне, как, например, в двигателе sr20det производства Nissan.
Диагностика прогара клапана без снятия ГБЦ
На первом этапе следует определить цилиндр, который не функционирует. Методы тестирования аналогичны процессу диагностики нерабочих свечей. Для теста заводят мотор и при работе его на холостых снимают свечные колпачки.
Далее нужно внимательно проследить за тем, как работает мотор. Если агрегат затроил еще сильнее, чем до теста, а то и вовсе заглох, тогда с этим цилиндром все в порядке. Однако, если характер работы двигателя не изменился, это говорит о проблеме в цилиндре.
После этого выкручивается свеча на найденном цилиндре и заменяется на заведомо работающую. Также нелишним будет проверить высоковольтный провод, идущий к нему. Дополнительно проверьте катушку зажигания. Дальнейший запуск мотора покажет, где скрылась проблема. Если мотор после замены свечи и других деталей не меняет характер работы и продолжает троить, существует большая вероятность того, что клапан все-таки прогорел.
От чего зависит цена?
Автомобилисты, которым необходим капремонт двигателя машины ВАЗ-2114, сталкиваются с разными расценками на такую услугу.
Зависит стоимость от влияния факторов:
- Объем двигателя.
- Престижность сервисной компании, ее ценовая политика.
- Срочность.
- Объем работ.
- Сложность ремонта.
- Необходимость выезда мастера.
- Стоимость запчастей.
- Применяемое оборудование.
- Квалификационный уровень автомастера.
Чем больше требуется выполнить работ для восстановления работоспособности двигателя машины марки ВАЗ-2114, тем дороже будет стоить услуга мастера. За срочность и выезд специалиста придется заплатить дополнительно.
Почему необходим хороший ближний свет?
Хороший свет — это безопасность.
В первую очередь, лампочки в фары предназначены для того, чтобы освещать дорожное полотно в тёмное время суток. Это необходимая цель безопасности дорожного движения. Согласно ПДД, на трассе и автомагистрали, в дневное время необходимо включать ближний свет фар для того, чтобы пешеходы видели едущий автомобиль издалека.
Так, хорошее освещение помогает не только водителю видеть всё, что происходит на дороге в тёмное время суток, но и в дневное время предупредить об опасности пешеходов. Конечно, с развитием новых технологий, для дневного времени суток есть специальные светодиодные габаритные огни, которые видны издалека.
11.2 Регулировка зазоров в приводе клапанов / ВАЗ 2109
Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и кулачком распределительного вала. При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном – полностью закрываться.
Зазор измеряется на холодном двигателе (при +20°С ) между кулачком распределительного вала (кулачок должен быть направлен вверх от толкателя) и регулировочной шайбой толкателя клапана.
Номинальный зазор для впускного клапана составляет (0,2±0,05) мм, для выпускного – (0,35±0,05) мм. Зазоры регулируются подбором толщины регулировочных шайб. В качестве запасных частей поставляются шайбы толщиной от 3 до 4,5 мм через 0,05 мм.
 |
Считая от привода распределительного вала, первый, четвертый, пятый и восьмой клапаны – выпускные; второй, третий, шестой и седьмой – впускные. |
Примечания
Рекомендуется выкрутить свечи зажигания, чтобы легче проворачивать коленчатый вал.
 |
1 – зубчатое колесо распределительного вала2 – шкив генератора3 – шкив коленчатого вала |
 |
Фиксатор должен быть установлен между распределительным валом и краем толкателя. |
|
Для того чтобы легче вынуть регулировочную шайбу, в толкателе проточены два паза. Поверните толкатель так, чтобы было удобнее подцепить шайбу. |
Толщина новой шайбы рассчитывается по формуле: H = B + A – C ,
где A – измеренный зазор, мм;
B – толщина старой шайбы, мм;
C – номинальный зазор, мм;
H – толщина новой шайбы, мм.
Пример (для впускного клапана):
A = 0,26 мм,
B = 3,75 мм,
C = 0,2 мм,
тогда
H = 3,75 + 0,26 – 0,2 = 3,81 (мм).
В пределах допуска зазора ±0,05 мм подбираем ближайшую по толщине шайбу (3,8 мм).
Предупреждение
Поворачивайте коленчатый вал по часовой стрелке ключом за болт крепления шкива коленчатого вала или за болт крепления шкива генератора. Запрещается проворачи-вать коленчатый вал за болт крепления шкива распределительного вала.
ПОРЯДОК ВЫПОЛНЕНИЯ
|
