Продольный рычаг задней подвески форд фокус 2

Замена нижнего заднего рычага Фокус

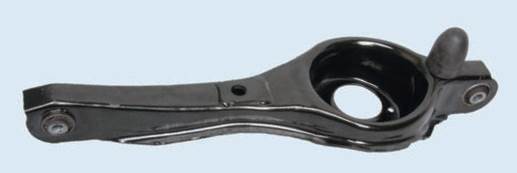

В нижних задних рычагах Форд Фокус выполнены опорные чашки пружин. Верхние концы пружин упираются в чашки подрамника. В чашках установлены резиновые прокладки. Как и в предыдущих случаях нам нужно будет снимать пружину, плюс откручивать стабилизатор поперечной устойчивости. Подставляем под задний рычаг упор ( в месте соединения с продольным рычагом).

Задняя подвеска имеет регулировку углов схождения колес, поэтому помечаем положение эксцентриковой шайбы относительно подрамника, чтобы при сборке и установке нового рычага приблизительно сохранить углы схода-развала колес Форд Фокус. Если появилась тяга заняться безупречным интимным досугом, вас определенно привлекут лучшие . Вы имеете возможность фильтровать индивидуалок по обширному списку характеристик, выбирая их телосложение, размер бюста, а также район!. Положение головки регулировочного болта при этом можно не помечать, только шайба относительно подрамника.

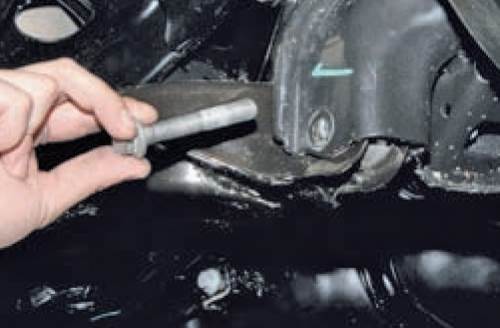

Головкой «на 15» отворачиваем болт крепления нижнего заднего рычага к продольному рычагу и вынимаем болт. Чтобы можно было вынуть регулировочный болт после отворачивания гайки, необходимо отжать защелку адсорбера системы улавливания паров топлива и отвести адсорбер от подрамника.

Головкой или накидным ключом «на 18» отворачиваем гайку, удерживая регулировочный болт от проворачивания ключом «на 19». Снимаем эксцентриковую шайбу и вынимаем регулировочный болт. Болт имеет паз для фиксации шайбы в определенном положении.

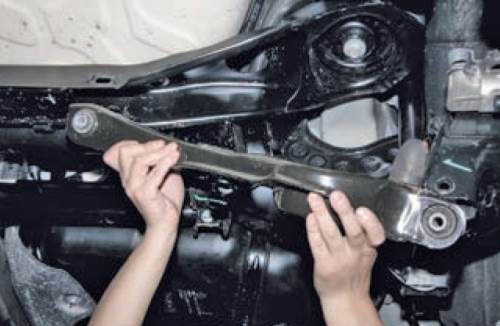

Снимаем рычаг с машины. Поддев отверткой, снимаем с рычага резиновый буфер и устанавливаем его на новый рычаг. Правда если буфер разбит или имеет трещины и разрывы, его нужно естественно заменить.

Устанавливаем рычаг в обратной последовательности, при этом головка болта крепления рычага к подрамнику должна быть направлена в сторону передней части автомобиля. А сделанная метка на эксцентриковой шайбе должна совпадать с меткой на подрамнике. Болт крепления рычага к продольному рычагу и гайку эксцентрикового болта окончательно затягиваем предписанными моментами только под нагрузкой, в положении «автомобиль на колесах».

После замены этого рычага желательно отрегулировать сход-развал задних колес.

Форд Фокус 2: подвеска задняя, устройство и надежность

Итак, задняя подвеска Ford Focus 2 многорычажная. С одной стороны, такая конструкция дает высокую плавность хода, улучшает управляемость и повышает устойчивость автомобиля.

При этом минусами является использование большого количества элементов (например, задние рычаги Форд Фокус 2, сайлентблоки задние Форд Фокус 2 и т.д.), которые при этом не отличаются большой надежностью при езде по дорогам плохого качества.

Конечно, сам автомобиль тут не при чем, но дороги делают свое дело. В результате ремонт задней подвески на Фокусе II получается достаточно затратным, так как нужно приобретать много основных и дополнительных деталей. К этому также следует добавить определенную сложность работ в рамках замены.

С учетом того, что ФФ2 все же является бюджетным автомобилем с относительно доступной начальной стоимостью, высокие затраты на ремонт задней подвески на авто такого класса могут стать неожиданностью для владельца.

Если рассматривать заднюю подвеску более внимательно, в списке основных элементов подвески моно выделить ряд особенностей. Второе поколение Форд Фокус имеет независимый тип подвески со средней поперечиной. Каждое заднее колесо имеет 4 рычага подвески, при этом продают рычаги задней подвески Форд Фокус 2 парами.

Общее устройство задней подвески предполагает наличие элементов:

поперечины;
рычаги подвески;
пружины и амортизаторы;
буфер сжатия;
стабилизатор поперечной устойчивости; .

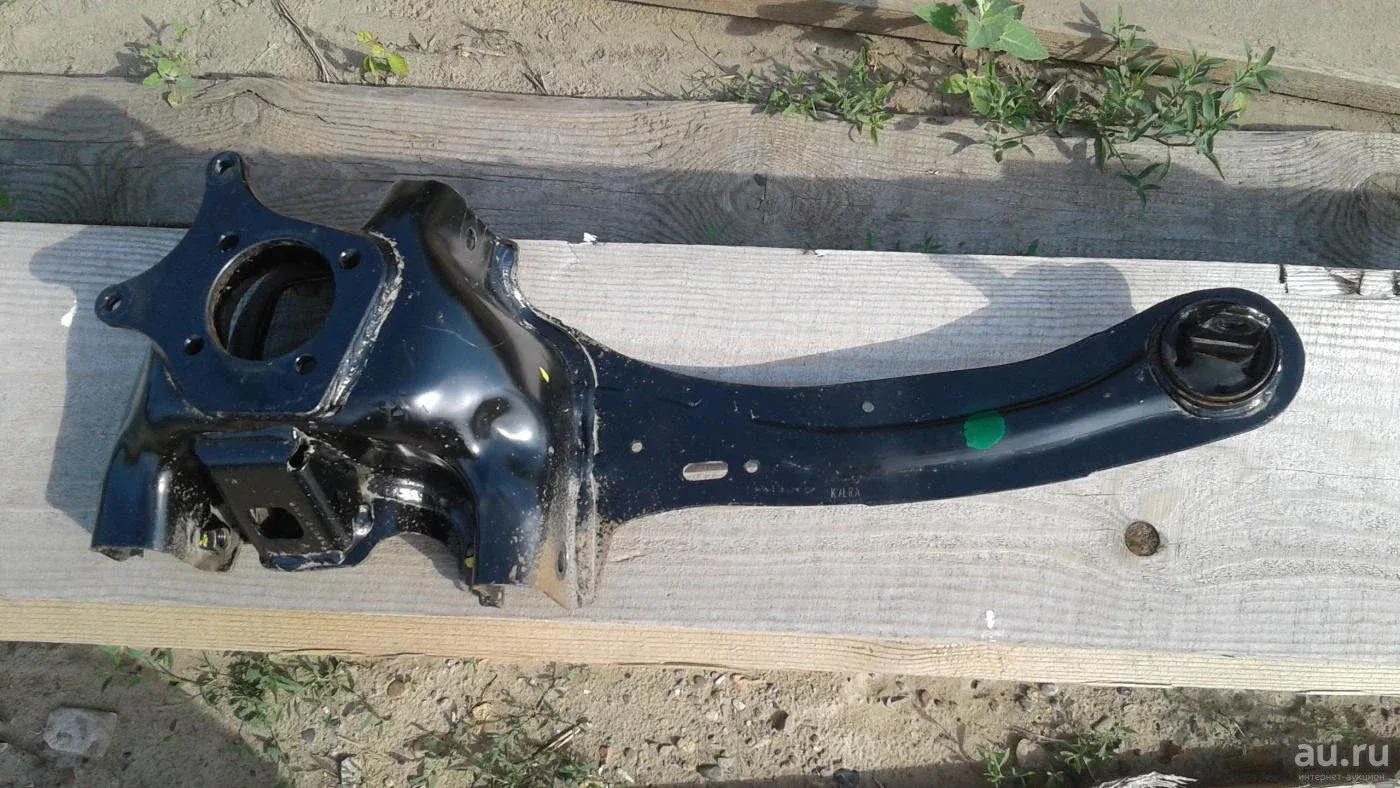

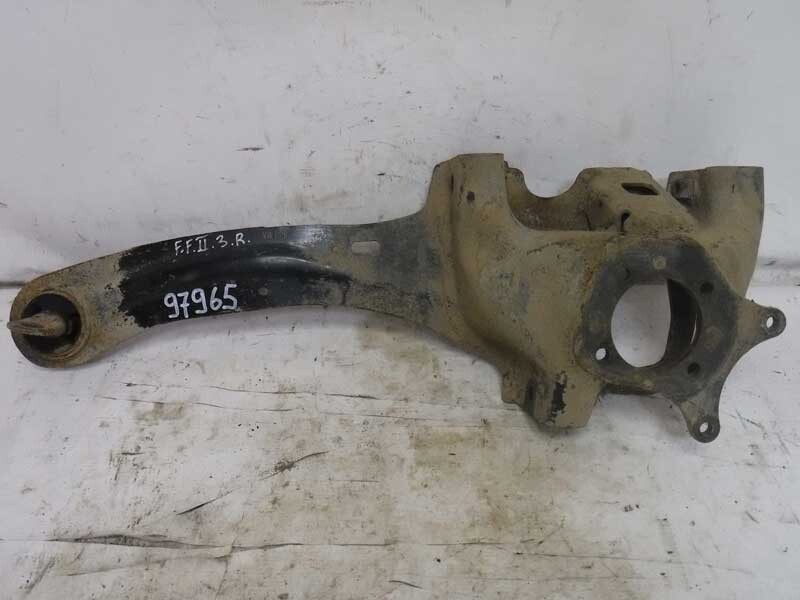

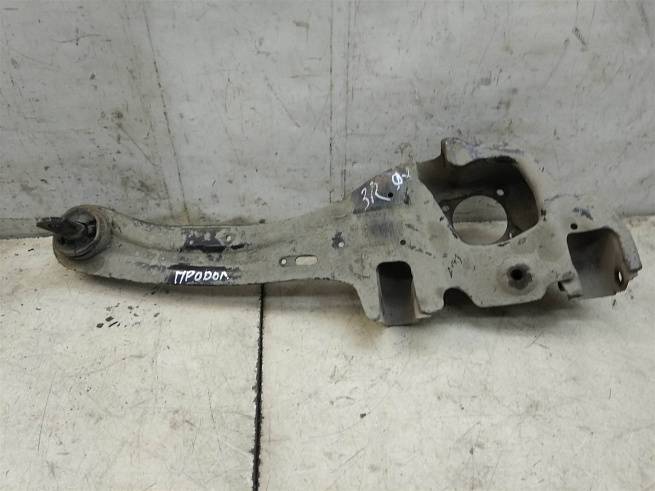

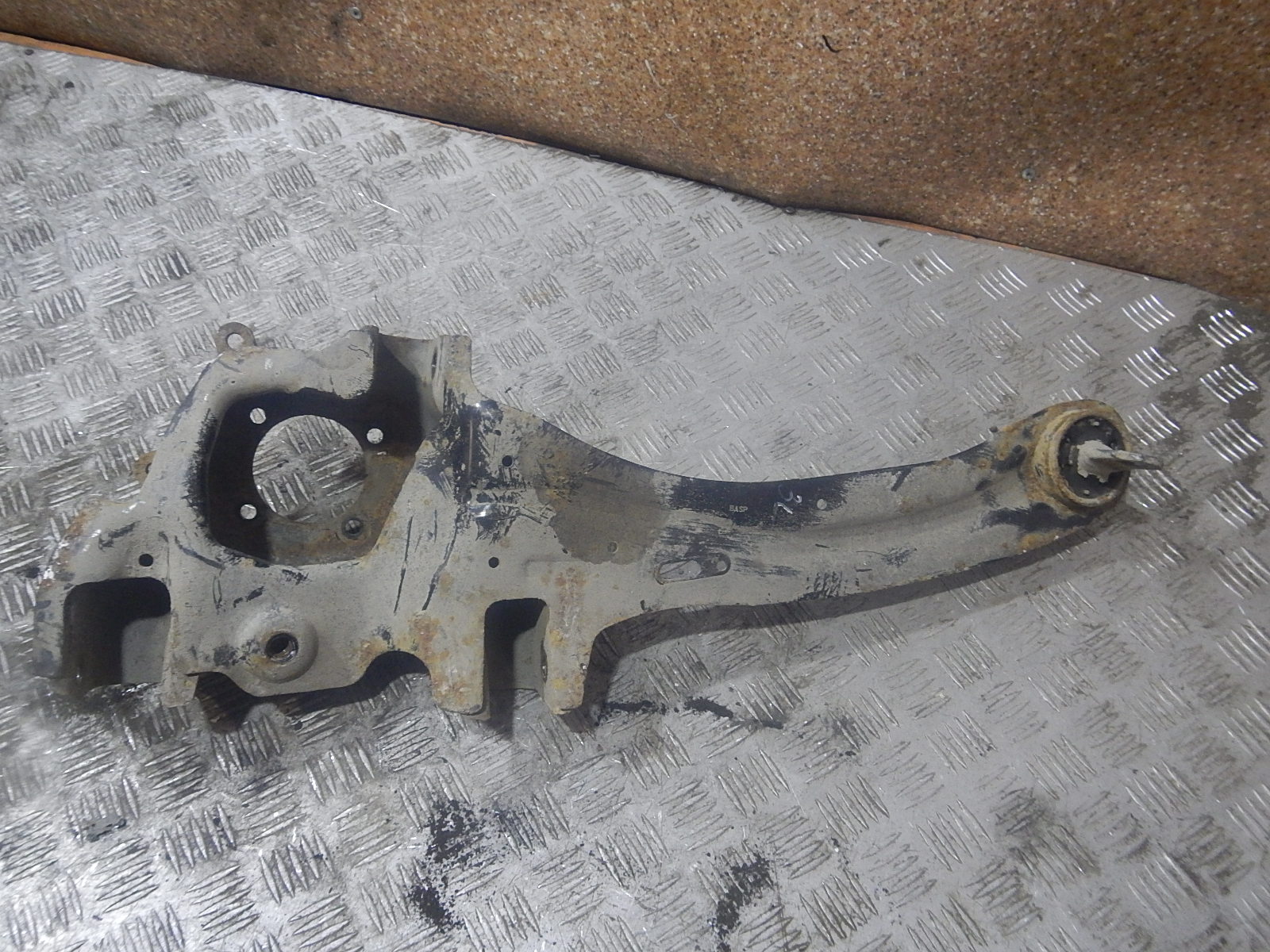

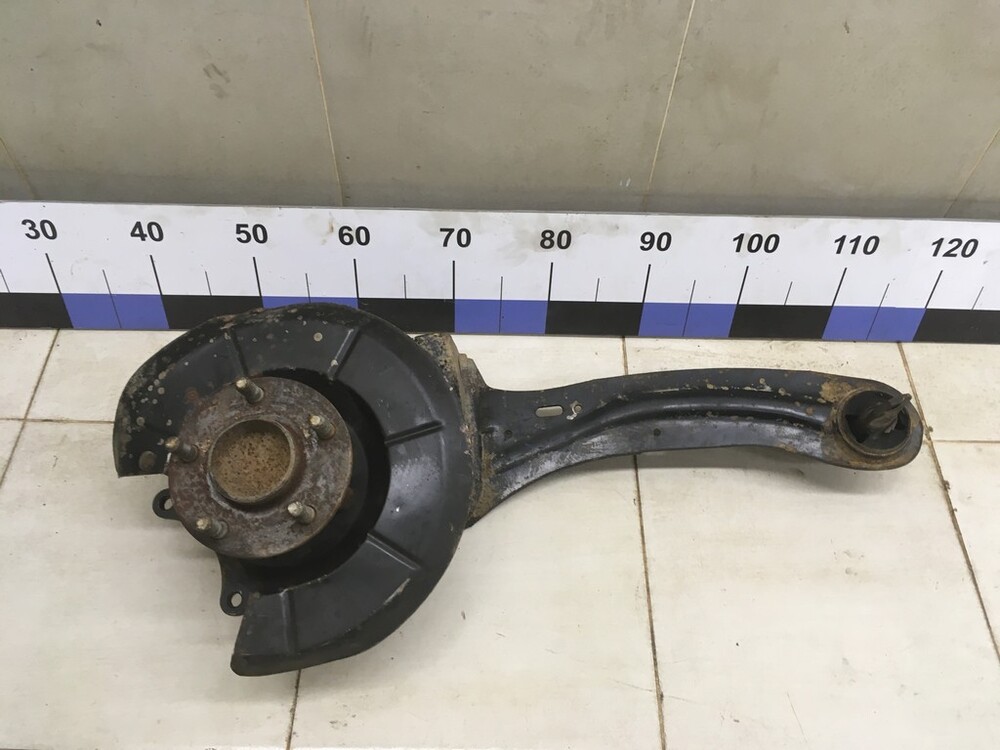

Обычно первым выходит из строя продольный рычаг задней подвески Форд Фокус 2 (60-80 тыс. км.). Параллельно нужно менять сайлентблоки заднего рычага L=R. В отдельных случаях рычаг не меняют, ограничившись перепрессовкой только сайлентблоков. В любом случае, как в рамках замены, так и при необходимости поменять только сайлентблоки, потребуется разборка подвески.

Что касается задних амортизаторов Фокус 2, указанные элементы могут выйти из строя как относительно быстро, так и прослужить не менее 100-120 тыс. км. и более. Все зависит от состояния дорог, а также индивидуальных особенностей эксплуатации того или иного автомобиля. Что касается других деталей, задние стабилизаторы вполне надежны и могут выходить 120 тыс. км. и более. То же самое можно сказать и о стойке стабилизатора.

Нижний рычаг передней подвески

Примечание: Ниже описаны снятие и установка нижнего рычага с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

1. Ослабляем колесные гайки. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные гайки и снимаем переднее колесо.

3. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).

4. Удерживая палец наконечника рулевой тяги ключом с насадкой TORX, вторым ключом с головкой на 15 отворачиваем гайку крепления наконечника рулевой тяги к поворотному кулаку.

5. При помощи специального съемника, выпрессовываем наконечник рулевой тяги из поворотного кулака.

Примечание: — Перед установкой съемника, во избежание повреждения, отверткой приподнимаем пыльник наконечника. — При отсутствии съемника наконечник рулевой тяги можно выбить резкими ударами молотка по торцу бобышки поворотного рычага, нанося удары вдоль оси рычага.

6. Ключом на 17 отворачиваем гайку крепления шаровой опоры к поворотному кулаку.

7. Затем при помощи специального съемника, выпрессовываем палец шаровой опоры из поворотного кулака.

8. Действуя монтировкой как рычагом, отводим нижний рычаг подвески вниз, тем самым извлекая палец шаровой опоры из поворотного кулака. Затем отпускаем рычаг.

9. Ключом с головкой на 18 отворачиваем передний болт крепления нижнего рычага к подрамнику.

10. Извлекаем передний болт крепления нижнего рычага к подрамнику.

11. Ключом с головкой на 15 отворачиваем два задних болта крепления нижнего рычага к подрамнику. Также извлекаем этот болт.

12. Действуя монтировкой как рычагом, снимаем нижний рычаг в сборе. Затем удаляем старый рычаг в отходы, поскольку новый рычаг поставляется в сборе с новой шаровой опорой и сайлент-блоками.

13. Берем новый нижний рычаг в сборе и вставляем его в подрамник на место старого. При необходимости воспользуйтесь монтировкой или отверткой.

14. Вкручиваем передний…

… и два задних болта крепления рычага к подрамнику.

Внимание: Болты крепления нижнего рычага к подрамнику затягивайте только тогда, когда передняя подвеска автомобиля будет в нагруженном состоянии: или автомобиль (со снаряженной массой) должен стоять на колесах, под собственным весом, или нижний рычаг передней подвески должен быть поддомкрачен. 15. Действуя монтировкой как рычагом, отводим нижний рычаг подвески вниз, затем вставляем до упора палец шаровой опоры нижнего рычага в поворотный кулак

Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 70 Н·м

Действуя монтировкой как рычагом, отводим нижний рычаг подвески вниз, затем вставляем до упора палец шаровой опоры нижнего рычага в поворотный кулак. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 70 Н·м

15. Действуя монтировкой как рычагом, отводим нижний рычаг подвески вниз, затем вставляем до упора палец шаровой опоры нижнего рычага в поворотный кулак. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 70 Н·м.

16. Вставляем наконечник в поворотный кулак и наживляем его гайку крепления. Затем затягиваем гайку крепления наконечника рулевой тяги к поворотному кулаку с моментом затяжки 48 Н·м, удерживая при этом палец наконечника от проворачивания.

17. Ставим колесо и опускаем автомобиль или домкратом, или гидравлической стойкой поддомкрачиваем нижний рычаг передней подвески.

18. Затем окончательно затягиваем передний болт крепления нижнего рычага к подрамнику с моментом затяжки в 175 Н∙м, задние болты крепления — в 115 Н∙м. Затем только после этого убираем домкрат или гидравлическую стойку.

19. Устанавливаем колесо и опускаем автомобиль.

20. После всех работ проверяем и при необходимости регулируем углы установки колес.

Меняем опору

После проделанных операций у нас освободится доступ к амортизатору. Форд фокус фан замена заднего фонаря форд фокус 2 седан нам с приятелем потребовалась для установки на его фокус 2 альтернативной оптики. Его можно смело извлекать наружу. А также о других технических характеристиках форд фокус 2 как объем двигателя, в 2,0. Но на этом наша работа не завершается. Также нам будет нужно подмена опоры заднего амортизатора на «Форд Фокус 2». Она не идет в комплекте к новенькому, потому разбираем ее со старенького «аморта». Как это сделать?

Пригодится разводной ключ. С помощью него удерживаем верхний элемент штока. Z-образным ключом «на 13» откручиваем крепежную гайку. Сейчас можно смело извлекать опору с буфером и защитным чехлом. Если данные элементы находятся в неплохом состоянии, то их можно «перебросить» на новый амортизатор совместно с опорой.

Аналогичным образом монтируем отбойник и опору на новый элемент, воспользовавшись такими же инструментами. Так амортизатор будет готов к установке. Но до того как поместить его на место, необходимо прокачать цилиндр. Замена лампы стопа форд номер лампы стоп-сигнала форд фокус 3. Задних ламп форд фокус 3. Как это сделать?

Сначала амортизатор переворачиваем штоком вниз. Дальше медлительно и без рывков начинаем его сжимать. В таком положении закрепляем цилиндр на две-три секунды

Переворачиваем амортизатор штоком наверх (внимание – сам шток не отпускаем). Закрепляем в данном положении элемент на пять-шесть секунд

Замена задних тормозных дисков на подшипника на рено меган 2 замена грм. Замена сцепления форд фокус 2 цена в автосервисе. После чего плавненько выдвигаем шток до упора. Но это еще не все. Потом располагаем амортизатор штоком вниз. Снова выдерживаем двухсекундную паузу и производим вышеперечисленные этапы снова. Вся процедура повторяется 5-6 раз на каждом новеньком амортизаторе перед установкой. Предстоящий установка делается в оборотной последовательности.

Принципиально устанавливать целый пыльник и неповрежденный буфер. В неприятном случае вся грязюка будет попадать на шток. Это может нарушить целостность амортизатора и вызвать его пробой.

Установка амортизатора делается по схеме «снизу-вверх». Сначала закрепляется нижняя часть штока (принципиально при всем этом вытянуть его до упора в арке). Дальше на автомобиль устанавливается колесо, и он убирается с домкрата. Замена наружного шруса форд фокус 2 | замена пыльника. По мере опускания кузова высшая часть элемента соприкоснется с опорой. Замена лампы стоп сигнала форд фокус 2

. С помощью ключа затягиваем оба болта и перебегаем к примыкающему амортизатору. Последующие операции выполняются аналогичным образом.

Замена сайлентблоков

Передний сайлентблок заменить несложно, имея приспособление для выпрессовки-запрессовки.

Им производится сначала выпрессовка старого элемента, а затем на его место запрессовывается новый.

Внутри сайлентблока рычага передней подвески размещены две металлические втулки и внутренняя обойма, которой он одевается на рычаг.

Все пространство внутри внешнего корпуса заполнено резиной.

Перед снятием на рычаге лучше сделать пометки, как на нем располагался сайлентблок, а также как относительно рычага располагались проушины, глубина его посадки. В дальнейшем это поможет правильно произвести установку.

Это очень важно, поскольку, установив новый резинотехнический элемент, снять его без разрушения конструкции уже не удастся. Если этот сайлентблок имеет сильный износ, можно попытаться стянуть внешний корпус при помощи съемника. Если этот сайлентблок имеет сильный износ, можно попытаться стянуть внешний корпус при помощи съемника

Если этот сайлентблок имеет сильный износ, можно попытаться стянуть внешний корпус при помощи съемника.

При сильном износе резина внутри уже расслоена и корпус должен сняться.

После снятия на рычаге остаются две втулки и внутренняя обойма, причем все это залито резиной.

Если же стянуть корпус съемником не удалось, его можно разрезать «болгаркой».

Далее втулки ножом очищаются от остатков резины, и они сбиваются молотком с зубилом.

Их можно также и разрезать болгаркой.

После удаления втулок, остается только очистить внутреннюю обойму от резины и разрезать ее шлифмашинкой, поскольку она посажена очень плотно, и стянуть ее съемником не удастся.

Далее оставшееся внутренняя обойма сбивается с помощью зубила и молотка.

На этом операции по снятию изношенного сайлентблока завершены, можно приступать к установке нового элемента.

Запрессовка.

Перед установкой нового сайлентблока его посадочное место нужно зачистить наждачкой.

Для облегчения посадки можно рычаг подвергнуть воздействию низких температур, то есть попросту заморозить. Для этого можно воспользоваться сухим льдом. Правда достать его не так просто.

Это приведет кратковременному изменению структуры металла, посадочное место немного «сожмется».

Новый сайлентблок устанавливают на край посадочного места, так чтобы все сделанные ранее метки положения проушин совпали.

Насаживают новый элемент при помощи молотка и проставки из металлической трубки.

Важно, чтобы трубка была равной по диаметру внутренней обоймы. Но будет идеальным, если вы воспользуетесь шаром с нужным диаметром. Но будет идеальным, если вы воспользуетесь шаром с нужным диаметром

Но будет идеальным, если вы воспользуетесь шаром с нужным диаметром.

Ударные нагрузки должны осуществляться только по обойме, и ни в коем случае – по резиновой составляющей сайлентблока или втулкам.

Производя установку нового элемента нужно следить за глубиной его посадки на рычаг.

После замены сайлентблоков, все ставиться на место, перед установкой все его крепежные элементы нужно обработать фиксаторами резьбы.

Произведя замену сайлентблоков с одной стороны, следует выполнить те же операции и с другой, поскольку замена данных элементов производиться попарно, сразу с обеих сторон автомобиля.

Надеемся, что мы вам помогли. Удачи.

Если в статье есть видео и оно не проигрывается, выделите любое слово мышью, нажмите Ctrl+Enter, в появившееся окно введите любое слово и нажмите «ОТПРАВИТЬ». Спасибо.

Устройство и ремонт задней подвески (Р). (с. 2)

Ссылка на данную тему выложена в Рубрикатор ФФ1 (Р) в котором мы, для Вашего удобства, постарались отразить ссылки на все часто используемые темы.

Подпружинные рычаги:

FINIS коды запчастей и аксессуаров, ч.2 (сообщение #11555785)

Рычаги от Фокуса-2 имеют малозаметную, но всё таки достаточно важную особенность – у них усилено приваренной накладкой отверстие для прикручивания стабилизатора (дырка в середине рычага). Не у одной замены, выдаваемой Экзистом этой накладки нет, поэтому и применимость указывается только на Фокус-1. Поставить – можно, но либо наваривать усиление, либо почаще следить за появлением трещин от этого отверстия.Рычаги от обоих поколений бывают “гнутые” и “прямые”, в зависимости от типа стабилизатора. Они не взаимозаменяемые без переделки конструкции стабилизатора.<span>(источник)</span>

Развальные болты:развальный болт – Ford 1456980 (в 12 году шли с гайкой и шайбой, сейчас люди покупают а там один только болт)эксцентриковая шайба – Ford 1456979гайка – Ford 1471745Замены:развальный болт – Mazda BP4K-28-66ZBэксцентриковая шайба – Mazda BP4K-28-473Aгайка – Mazda 9YB1-01-209(гайки и шайбы Ford подходят только к болтам Ford, гайки и шайбы Mazda – только к болтам Mazda, фото шайб тут)

ограничитель хода подвески (отбойник на рычаге) – Ford 1 227 616болт крепления со стороны пружины – Ford 1 471 980 (M12 x 75MM)проставка пружины нижняя – Ford 1 355 153проставка пружины верхняя – Ford 1 532 650

Нижние поперечные рычаги (кости):Ford – 1061668

Замены:Ford 1703145 (от FF3)Mazda BBP3-28-500A ( Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #13358742) )Lemforder 32007 01TRW JTC 1290Moog FD-TC-0952

Верхние поперечные рычаги (серпы):Ford – 1517403 (седаны)Ford – 1448127 (универсал)

Замены:Lemforder 32008 01TRW JTC 1446

Крепёж рычагов:Болт заднего нижнего подпружинного рычага наружный M12 x 75MM – 2 шт. Ford 6699982Болт задних поперечных рычагов M12 x 65MM – 8 шт. SWAG 50 92 9451

Комплекты рычагов:для седанов и хетчбэков – Meyle 716 050 0039/S > opc.meyle.com

Для универсалов – Meyle 716 050 0042/S > opc.meyle.com

Отличаются серпы. У универсалов они менее выгнуты, дабы не цеплялись за нижние при полном багажнике

Meyle 716 050 0039/S – на подпружинных рычагах есть те самые усиления в виде наваренных пластин источник1источник2

Сайлентблоки:Сайлентблок передний заднего продольного рычага (он же ушастый, он же бабочка)Ford – 1 304 124

замены:Lemforder 29794 01Sidem 803900Moog FD-SB-0191

крепёж:Болт M12 X 30MM – Ford 1 471 994

сайлентблоки для костей и серпов (резиновые + полиуретановые): Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #14817893)сайлентблоки для подпружинного рычага (резиновые): Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #14567495)сайлентблоки для подпружинного рычага (полиуретановые): Ремонт и устройство подвески (амортизаторы, пружины, стойки, рычаги) (сообщение #14350551)

Стойки стабилизатора:

замены:Lemforder 32010 01Moog FD-LS-3662Sidem 3266Rts 97-90610NK 5112522

замены:Ford 1 719 542 (от FF3, комплект 2 шт.)Sidem 67160Vaico V25-0576

замены:Lemforder 33482 01TRW JTS 581Moog FD-LS-0122Mitsubishi 4056A052

Втулки стабилизатора:

Ford 1 073 249

замены:Lemforder 34054 01Moog FD-SB-3659Sidem 803905

Задняя подвеска Форд Фокуса 2 состоит из следующий деталей:

4 рычагов: одного продольного, одного верхнего и двух нижних: переднего и заднего;

амортизатора;
подрамника;
стабилизатора поперечной устойчивости;
регулировочного болта;
тормозного щита;
сайлентблока, принадлежащего продольному рычагу;
пружины.

Наиболее уязвимой частью задней подвески Ford Focus’a являют сайлентблоки. Когда же стоит взять и перебрать заднюю подвеску Форд Фокус 2?

Прежде всего прочего, стоит заметить качество, с которым производители автомобиля подошли во время сборки своих автомобилей: детали задней подвески более других характеризуются своей долговечностью и надежностью. Однако, даже самый крепкий, рано или поздно, но будет нуждаться либо в ремонте составных частей, либо в полной замене.

Большая часть деталей подвески, в среднем, выдерживают пробег в 120-130 тыс. км – значение большое, с этим нельзя не согласиться. В качестве предостережения и рекомендации заметим, что «лезть под машину» следует лишь в следующих случаях: появление специфичного стука в задней подвеске вашего Форд Фокуса 2, скрипа, гула (необходимое подчеркнуть, что называется), исходящего именно от задней подвески; машина «прошла» положенные 20 000 км, после которых фирма-изготовитель рекомендует провести поверхностный осмотр состояния деталей подвески; автомобиль угодил в глубокую яму или каким-либо образом получил достаточно сильный удар по подвеске.

Провести проверку состояния подвески желательно на эстакаде, либо яме для облегчения доступа ко всему элементам подвески вашего Focus. В самому крайне случае, приемлемой альтернативой может стать обычный домкрат, поочередно устанавливаемый под каждое колесо. И проверить

Какой амортизатор выбрать на Ford Focus?

Чтобы амортизатор работал полный ресурс и качественно выполнял свои функции, необходимо выбирать детали только проверенных производителей. Мы рекомендуем к установке амортизаторы KAYABA (Япония) – лидера в области разработки и производства автомобильных амортизаторов, систем рулевого управления и гидравлического оборудования для автомобилей. В арсенале компании 6 научно-исследовательских баз, а также 39 производственных баз по всему миру. Тщательный процесс разработки, современные технологии производства и строгий контроль качества гарантируют долгую и надежную работу каждой детали KYB. Приобрести продукцию Kayaba можно в магазине IXORA. В наших каталогах только оригинальные детали Kayaba по ценам производителя.

Замена нижнего переднего рычага Фокус

Как и в случае описанном выше нам нужно будет снять пружину, снять колесо и подставить под нижний рычаг регулируемый упор или гидравлический домкрат в месте соединения его с продольным рычагом, и с помощью упора поднимаем рычаги так, чтобы задняя подвеска заняла положение «автомобиль на колесах». Естественно все это делаем на яме или эстакаде.

Затем ключом или головкой «на 15» отворачиваем болт крепления рычага к продольному рычагу и вынимаем болт. Аналогично отворачиваем болт крепления рычага к подрамнику и вынимаем болт. Поддев отверткой, выводим концы рычага из кронштейнов и снимаем рычаг. Фотографии для наглядности прилагаются далее.

Устанавливаем новый рычаг в обратной последовательности. При этом стоит учитывать один важный момент надпись «FRONT» на рычаге должна быть направлена в сторону передней части автомобиля.
