Ремонт задней подвески уаз патриот

Нужны ли рессоры кузовному исполнению Пикап?

Оказывается, что именно этому варианту кузова рессоры необходимы, ка никакой другой модификации УАЗ Патриот. Ведь такой внедорожник изначально призван перевозить тяжеловесные и габаритные предметы. Иногда владельцы «Пикапов» жалуются на то, что стандартного пакета рессор им не хватает. При чрезмерной загрузке UAZ Patriot происходит негативное воздействие увеличившейся общей массы на рессоры и амортизаторы. Здесь нередки случаи выхода из строя одного из указанных компонентов подвески, что неминуемо отражается ходовой части кормы в целом.

Чтобы избежать развития такой неприятной ситуации владельцы склоняются к самостоятельной установке дополнительной полосы в пакет рессоры УАЗ Патриот. Данное решение позволяет многократно повысить жесткость кузова.

Усиление рессоры

Несмотря на простую конструкцию, рессора имеет некоторые конструктивные особенности. Для того чтобы происходило сглаживание ударов рессоров о мост, устанавливают специальные проставки. Без этой детали внедорожник был бы как паровоз. Так же одной из основных функций проставки это лифтовка подвески. Благодаря которой, увеличивается дорожный просвет. Полиуретановое устройство имеет специальные кронштейны, благодаря которым проставка закрепляется к мосту. Первые варианты проставок производились из пластика, но из-за небольшого срока эксплуатации их заменили на полиуретановые. Благодаря этому, у них увеличился срок службы, они стали мягче и более устойчивые.

Стоит ли оставлять родные рессоры

Заводская комплектация УАЗ Патриот предполагает установку на заднюю подвеску рессоры, состоящей из 3 листов. При условии максимальной загрузки ее защитной функции будет недостаточно. Особенно сильно это заметно на машинах с кузовом типа «пикап».

Если автомобиль будет эксплуатироваться преимущественно на ровных трассах и перевозить нетяжелые вещи, комплектующая от производителя может использоваться без замены.

Тем же водителям, кто планирует ездить по бездорожью и использовать возможности машины по максимуму, будет целесообразно заменить эту деталь. В целях экономии допускается оставить родные детали, если они еще новые, а дополнительно установить еще один вспомогательный лист. Только так можно добиться хорошей защиты подвески при нагруженном автомобиле.

Подходящая замена

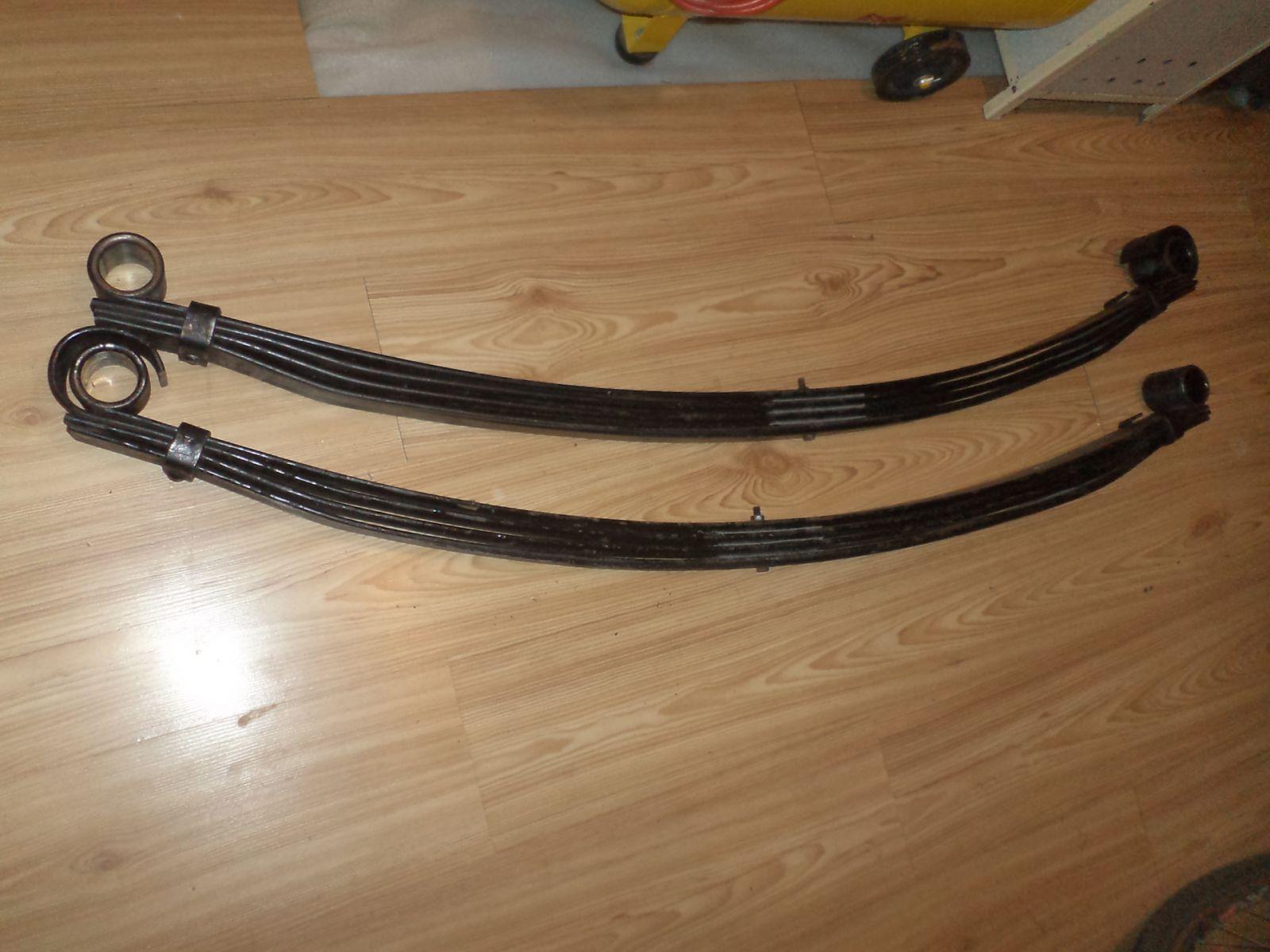

Опытные водители автомобилей подобного класса рекомендуют заменять трехлистовые рессоры, устанавливаемые на Патриот производителем, на четырехлистовые усиленные. Лучше всего использовать т.н. «барсовские». Эта модификация изначально предусматривает установку элемента, состоящего из 4 пластин.

Устройство и назначение

Рессоры УАЗ Патриот входят в систему задней подвески, и имеют листовой тип. Их основной задачей является гашение силы, которая появляется во время движения автомобиля при ударе колес, о различные неровности. При этом на кузов не поступает никаких посторонних колебаний. Конструкция рессоры представляет собой три металлических листа разной длины. Соединенные при помощи специальных хомутов. Крепятся они к мосту внедорожника за счет двух основных креплений, при помощи серьги и шарниров.

Очень актуальная такая конструкция у внедорожника УАЗ Патриот в кузове Пикап, так как его основная задача заключается в перевозке крупно габаритных грузов. Довольно часто Пикап загружается по полной, и в этом случае стандартных рессоров может быть недостаточно. И они могут дать слабину, что очень негативно скажется на подвеске. Для таких случаев самостоятельно устанавливают дополнительный лист. Благодаря которому жесткость автомобиля увеличивается в несколько раз.

Замена рессоры задней подвески

Когда появляются признаки существенного износа полос в рессорном пакете или стяжной болт коренного листа заимел неисправность, тогда требуется замена задних рессор.

В качестве коренного листа фигурирует полоса, которая обладает наибольшей длиной и по ее краям присутствуют крепежные серьги. Этот элемент склонен часто выходить из строя, если владелец УАЗ Патриот исповедует неаккуратную езду.

Далее рассмотрим ремонтный процесс по замене. Если владельцем решено заменить рессорные пакеты, то целесообразно будет склониться к установке 4-листовых вариантов изделий.

Замену осуществляем в такой последовательности манипуляций:

1. Домкратом вывешиваем заднюю часть УАЗ Патриот.
2. Откручиваем 4 гайки, посредством которых рессора зафиксирована к мосту.
3. Теперь извлекаем стяжной кронштейн.
4. Удаляем накладку.
5. Скручиваем гайки (с болта), с помощью которых рессорная серьга соединена с сайлентблоком.
6. Поддеваем рессору мощной отверткой и снимаем ее.

Порядок монтажа несложен. Все манипуляции потребуется выполнять в обратной последовательности. Итак, замена задних рессор завершена. В некоторых случаях можно обойтись ремонтом рессор. Рассмотрим особенности указанного процесса.

Замена рессор и сайлентблоков

Замена рессор на УАЗ Патриот может быть произведена своими силами без обращения в сервисный центр. Если же речь идет о переустановке сайлентблоков, то выполнить эту операцию самостоятельно гораздо сложнее. Для этого требуется специальное оборудование. Использование не предназначенных для этого инструментов может привести к повреждению деталей.

Нюансы проведения работ

Перед тем как приступать к замене рессоры, необходимо обработать все крепления WD-40, жидким ключом или аналогичным веществом. Сделать это нужно примерно за 24 часа до проведения работ.

Кроме того, нужно быть готовым к тому, что часть болтов сломается или их будет невозможно открутить и придется срезать. Поэтому рекомендуется иметь запасные. Также может потребоваться замена стремянок моста.

Необходимые инструменты

Непосредственно для проведения работ нужны:

• пассатижи;
• головки торцевые на 27, 17, 14;
• ключ на 14.

Чтобы приступить к работе, потребуются 2 домкрата: один – для подъема рамы автомобиля, второй – для поддерживания моста.

Интересный материал тут: шкворня на подшипниках уаз патриот

Процесс монтажа

Демонтаж старой рессоры происходит по следующей схеме:

• приподнять с помощью домкрата заднюю часть автомобиля так, чтобы подвеска была разгружена, но колеса касались земли;
• отвинтить гайки, крепящие деталь к мосту;
• снять стяжной кронштейн;
• убрать накладку;
• отвинтить крепление, удерживающее серьгу и сайлентблок;
• извлечь упорную шайбу;
• поддеть рессору отверткой;
• снять ее с болта.

Установка новой или отремонтированной запчасти производится в обратном порядке.

Если рессора извлекалась для того, чтобы заменить сайлентблок, то после ее снятия необходимо:

• извлечь его с помощью выпрессовочного ключа;
• очистить место посадки;
• смазать эту область (рекомендуется использовать Литол-24);
• запрессовать в рессору новый сайлентблок.

Несмотря на то что описание замены сайлентблока включает всего 4 пункта, этот процесс трудоемкий. Извлечение старого элемента из рессоры и установка нового требуют не только специального инструмента, но и достаточного опыта.

Вам будет интересно почитать здесь: ремонт шкворней уаз патриот

Вас может заинтересовать: ремонт поворотного кулака уаз

Нужны ли рессоры кузовному исполнению Пикап?

Оказывается, что именно этому варианту кузова рессоры необходимы, ка никакой другой модификации УАЗ Патриот. Ведь такой внедорожник изначально призван перевозить тяжеловесные и габаритные предметы. Иногда владельцы «Пикапов» жалуются на то, что стандартного пакета рессор им не хватает. При чрезмерной загрузке UAZ Patriot происходит негативное воздействие увеличившейся общей массы на рессоры и амортизаторы. Здесь нередки случаи выхода из строя одного из указанных компонентов подвески, что неминуемо отражается ходовой части кормы в целом.

Чтобы избежать развития такой неприятной ситуации владельцы склоняются к самостоятельной установке дополнительной полосы в пакет рессоры УАЗ Патриот. Данное решение позволяет многократно повысить жесткость кузова.

Назначение и конструктивные особенности

В задней подвеске UAZ Patriot присутствуют две листовые рессоры. Они призваны сглаживать ударные воздействия на кузов, которые генерируются при тесном взаимодействии колес и неровностей дорожного полотна во время движения.

Принцип действия рассматриваемых нами элементов весьма схож с пружинами. Рессора поглощает все передаваемые на кузов колебания, делая автомобиль комфортным. Изделие выглядит как набор стальных полос, имеющих различную длину. Для UAZ Patriot конструкторы используют рессоры, в каждой из которых насчитывается по три металлических листа. В единый пакет рессоры стягиваются с помощью хомутов. Средняя часть рессорного набора фиксируется к заднему мосту. Две крайние точки рессоры крепятся непосредственно к кузову. Для этой цели у изделия имеются шарниры и серьги.

Как заменить рессору самостоятельно?

Замена рессор задней подвески на УАЗ Патриот — не сложная процедура. Соблюдая нижеприведенную инструкцию и обладая должным упорством, это можно сделать достаточно быстро и качественно. Для того чтобы осуществить замену, вам понадобятся: ключ на 14, торцовые головки на 14, 17, 27; пассатижи.

Последовательность действий такова:

1. Приподнять заднюю часть автомобиля домкратом, чтобы снять нагрузку с подвески. Обязательно проследить, чтобы колеса соприкасались с землей.
2. Открутить 4 гайки, которые соединяют рессору и мост.
3. Снять подкладку стремянок.
4. Извлечь саму накладку и стремянки.
5. Удерживая гайки от выворачивания, снять 4 болта на которых крепится кронштейн.
6. Открутить центральную гайку и достать упорную шайбу.
7. Снять рессоры с оси.
8. Вывернуть наружные гайки, чтобы снять упорные щеки серьги.
9. Установить все скрученные детали в обратном порядке.

Отдельным пунктом в формировании инструкции стоит отметить — замену сайлентблоков на УАЗ Патриот. Так как в более ранних моделях авто использовались металлические втулки (они ставились одновременно и на рессору и на кронштейн) многие автовладельцы привыкли к подобной конструкции. В более современных моделях, втулки остались только в кронштейнах. На рессоры начали ставить сайлентблок.

Для его замены, необходимо:

1. Снять рессору, как было указано выше.
2. Извлечь сайлентблок при помощи специального ключа или трубки подходящего диаметра.
3. Отверстие сайлентблока обязательно нужно очистить и смазать графитовой смазкой, после чего можно прессовать новый.
4. Процедура запрессовки осуществляется при помощи того же самого ключа или трубки.

Как становиться ясно из текста статьи — осуществление текущего ремонта на УАЗ Патриот не является сложной, дорогостоящей процедурой. Главное условие для проведения качественного ремонта — желание разобраться во всех тонкостях и нюансах процесса.

Конструктивные характеристики

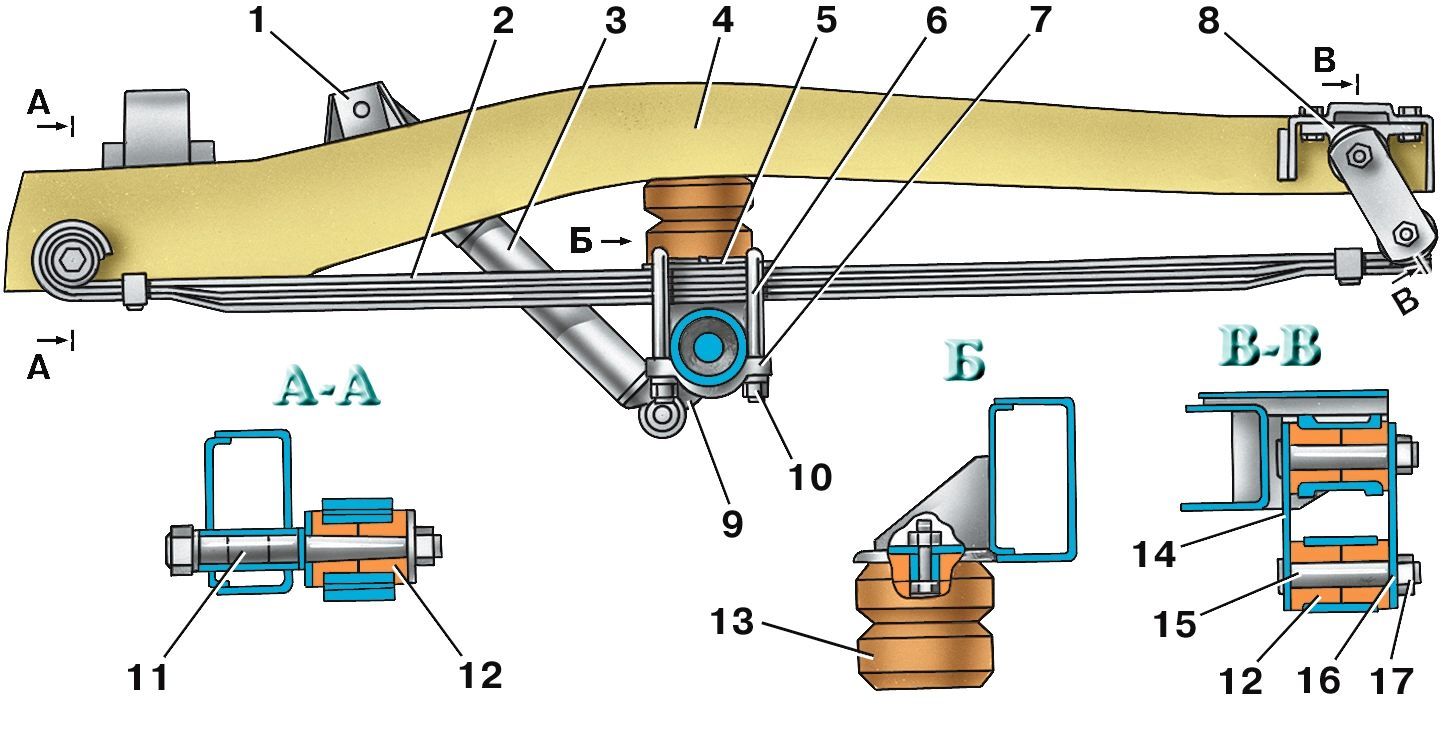

Задняя подвеска на автомобиле УАЗ Патриот выполнена из двух амортизаторов и двух рессор (по 3 листа каждая). Данные элементы позволяют обеспечивать сглаживание вибраций кузова во время движения автомобиля по неровной дороге и т.п. Именно благодаря амортизаторам осуществляется максимальное гашение колебаний кузова. Амортизаторы представляют собой два цилиндрических элемента, функционирование которых основано на гидравлическом принципе.

К балке заднего моста внедорожника УАЗ Патриот крепятся листовые рессоры, которые служат для того, чтобы распределять нагрузку рамы на ходовую часть. Если амортизатор сглаживает все колебательные движения кузова, то рессора компенсирует эти колебания, которые возникают от наличия дефектов дорожного полотна.

Крепятся рессоры к балке моста с помощью стремянок, передние части фиксируются неподвижно к раме автомобиля посредством резиновых втулок, а задние наконечники представлены в виде серег с резиновыми втулками. Такая конструкция задней подвески позволяет обеспечивать сглаживания при преодолении препятствий по пересеченной местности.

https://youtube.com/watch?v=7VWloVqgGhk

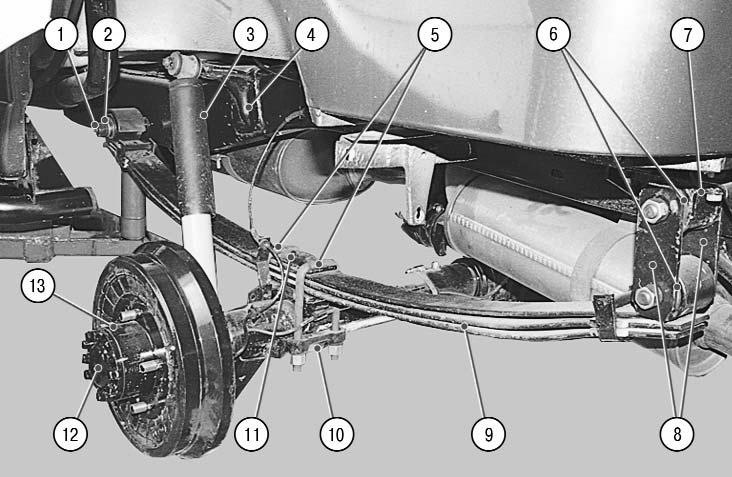

Конструктивная схема задней подвески изображена на фото ниже, в которой представлены рессоры, амортизаторы и основные элементы креплений. Стоит также отметить, что задняя подвеска представляет собой зависимую конструкцию. Это означает, что задние колеса соединены между собой жестко, поэтому перемещение одного из колес в поперечной плоскости вызывает перемещение и второго.

Почему в конструкции задней подвески внедорожника УАЗ Патриот установлены рессоры, а не пружины? Конечно же, пружинная подвеска намного лучше рессорной, так как она характеризуется своей мягкостью и длинноходностью. Но применяется пружинная подвеска на внедорожники с небольшой снаряженной массой. УАЗ Патриот имеет вес, который равняется более 2 тонн, поэтому для того, чтобы выдерживать такие нагрузки, применяется рессорная подвеска. Особенности рессорной подвески:

• неприхотливость;
• надежность;
• прочность;
• относительная дешевизна, так как они долговечны;
• простота обслуживания;
• возможность выдерживать большой вес.

Именно поэтому грузовики в конструкции задней и даже передней подвески оснащены рессорами. Хотя многие автовладельцы Патриота прибегают к такому действию, как монтаж дополнительно двух пружинных элементов. Это позволяет повысить эффективность подвески и распределить нагрузку между элементами поровну.

Но у рессорной подвески имеются и недостатки, в частности, к ним можно отнести ухудшение маневрирования, что особенно проявляется на больших скоростях. Рассмотрим коротко, что же собой представляет процесс демонтажа рессоры на внедорожнике УАЗ Патриот.

Подвеска с установленными дополнительно пружинами

Снятие рессоры

Снятие данных элементов происходит в случае, когда появляется скрип между пластин, что свидетельствует о необходимости проведения ремонтных работ, которые представляют собой установку специальных пластиковых или полиуретановых прокладок. Итак, процесс снятия данных изделий задней подвески внедорожника выглядит следующим образом:

1. Для начала автомобиль устанавливается на смотровую яму, что необходимо для удобства проведения работ.
2. Осуществляется отвинчивание гайки стремянок, после чего стремянки, а также подкладку и накладку нужно снять.
3. Под мост нежно установить домкрат и осуществить вывешивание задней части до момента, пока рессора не будет полностью разгружена.
4. Осуществляется вывинчивание болтов задних креплений изделия.
5. После этого следует отвинтить гайку изделия в передней части автомобиля.
6. Теперь можно демонтировать изделие из автомобиля, после чего следует разобрать серьгу со вставными шарнирами и заменить их.
7. После проведения ремонтных работ, можно осуществить установку изделий в порядке обратном снятию.

На этом этапе можно подвести итог и отметить, что задняя подвеска внедорожника УАЗ Патриот предназначена для эксплуатации его в средних условиях бездорожья, то есть, он идеально подходит для поездки на охоту, рыбалку, пикник и т.п. Но если же вы планируете на данной модели российского авто преодолевать препятствия пожестче, то потребуется осуществить модернизацию не только задней подвески, но и всего автомобиля в целом. Но об этом вы можете узнать подробнее из материала о доработках.

Источник статьи: http://prohodimets.ru/xodovaya/zadnyaya-podveska-uaz-patriot.html

Ступицы колес УАЗ-3741, УАЗ-3962, 3909, 2206, 3303, регулировка

Все ступицы колес грузопассажирских автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 имеют одинаковое устройство. Ступицы колес устанавливаются на двух одинаковых роликовых конических подшипниках.

Ступицы колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303, устройство.

Наружные кольца подшипников запрессованы в ступицы колес и от осевых перемещений удерживаются стопорными кольцами. Внутренние обоймы подшипников установлены на цапфу свободно. Подшипники на цапфе затягиваются двумя гайками, стопорение которых производится замочной шайбой. Между внутренним кольцом наружного подшипника и гайкой установлена стопорная шайба с выступом, входящим в паз на цапфе.

Для предотвращения вытекания смазки из ступицы и попадания в нее пыли, грязи и воды со стороны внутреннего торца имеется манжета. Между манжетой и внутренним подшипником установлена упорная шайба для предотвращения повреждений рабочей кромки манжеты о подшипник при снятии ступицы.

Ступица для крепления колеса имеет пять болтов, которые запрессованы в отверстия фланца. Болтами одновременно крепятся к ступице маслоотражатель с прокладкой, который предназначен для предотвращения попадания проникающей через манжету смазки на тормозные колодки и отвода ее наружу через отверстия во фланце ступицы и тормозном барабане.

Маслоотражатель, кроме того, ограничивает попадание к манжете грязи, проникающей внутрь тормозного барабана. Крепление ведущих фланцев или полуосей к ступицам колес осуществляется болтами, изготовленными из хромистой стали.

Обслуживание ступиц колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Обслуживание ступицы заключается в проверке зазора в подшипниках и при необходимости, их регулировке, проверке креплений к ступицам ведущих фланцев или полуосей болтами. Наличие зазора в подшипниках надо проверять покачиванием колес

Обращать особое внимание на правильность регулировки подшипников ступиц колес нового автомобиля

Для замены смазки ступицу снять с цапфы, удалить отработавшую смазку, тщательно промыть подшипники и смазать их свежей смазкой. Между подшипниками заложить слой смазки толщиной 10-15 мм. Не закладывать в ступицы смазки больше нормы во избежание ее попадания в колесные тормоза. Для смазки ступиц применяется Литол-24.

Регулировка подшипников ступиц колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Регулировку подшипников ступиц колес необходимо выполнять в следующей последовательности :

1. Поднять домкратом автомобиль со стороны колеса, подшипники которого должны быть отрегулированы.2. Вынуть полуось у заднего моста или снять ведущий фланец ступицы и муфту отключения колес у переднего моста.3. Отогнуть ус замочной шайбы, отвернуть контргайку, снять стопорную шайбу.4. Ослабить гайку регулировки подшипников на 1/6-1/3 оборота (1-2 грани).5. Проворачивая рукой колесо, проверить легкость его вращения. Колесо должно вращаться свободно без задевания тормозных колодок за барабан.

6. Затянуть гайку регулировки подшипников ступицы с помощью ключа и лопатки-воротка усилием одной руки. При затягивании гайки проворачивать колесо для правильного размещения роликов на беговых дорожках колец подшипников и нажимать на вороток ключа плавно, без рывков.7. Отпустить гайку при необходимости на 1/4-1/3 оборота (1,5-2 грани), установить замочную шайбу, навернуть и затянуть контргайку. Если на усах замочной шайбы есть хотя бы незначительные трещины, шайбу заменить.8. Проверить регулировку подшипников после затяжки контргайки. При правильной регулировке колесо должно свободно вращаться без заеданий, заметного осевого зазора.9. Загнуть один ус замочной шайбы на грань гайки, а второй — на грань контргайки.10. Вставить полуось заднего моста или поставить ведущий фланец и муфту отключения колес переднего моста, установить пружинные шайбы и затянуть болты.

Окончательно правильность регулировки подшипников проверять наблюдением за нагревом ступиц колес после движения автомобиля. Если ступица нагревается сильно, рука нагрев не терпит, отпустить гайку на 1/6 оборота (1 грань), соблюдая последовательность и правила, изложенные выше. Проверяя регулировку подшипников на нагрев, не надо пользоваться рабочими тормозами, так как в этом случае ступицы могут нагреваться и от тормозных барабанов.

Биение передних колес автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Может возникать в случаях :

— Большого зазора в подшипниках ступиц передних колес.— Увеличенного зазора в подшипниках шкворней.— Увеличенного зазора в шарнирах поперечной рулевой тяги.— Деформации колеса из-за погнутости обода или диска.

Как заменить рессору самостоятельно?

Замена рессор задней подвески на УАЗ Патриот — не сложная процедура. Соблюдая нижеприведенную инструкцию и обладая должным упорством, это можно сделать достаточно быстро и качественно. Для того чтобы осуществить замену, вам понадобятся: ключ на 14, торцовые головки на 14, 17, 27; пассатижи.

Последовательность действий такова:

1. Приподнять заднюю часть автомобиля домкратом, чтобы снять нагрузку с подвески. Обязательно проследить, чтобы колеса соприкасались с землей.
2. Открутить 4 гайки, которые соединяют рессору и мост.
3. Снять подкладку стремянок.
4. Извлечь саму накладку и стремянки.
5. Удерживая гайки от выворачивания, снять 4 болта на которых крепится кронштейн.
6. Открутить центральную гайку и достать упорную шайбу.
7. Снять рессоры с оси.
8. Вывернуть наружные гайки, чтобы снять упорные щеки серьги.
9. Установить все скрученные детали в обратном порядке.

Отдельным пунктом в формировании инструкции стоит отметить — замену сайлентблоков на УАЗ Патриот. Так как в более ранних моделях авто использовались металлические втулки (они ставились одновременно и на рессору и на кронштейн) многие автовладельцы привыкли к подобной конструкции. В более современных моделях, втулки остались только в кронштейнах. На рессоры начали ставить сайлентблок.

Для его замены, необходимо:

1. Снять рессору, как было указано выше.
2. Извлечь сайлентблок при помощи специального ключа или трубки подходящего диаметра.
3. Отверстие сайлентблока обязательно нужно очистить и смазать графитовой смазкой, после чего можно прессовать новый.
4. Процедура запрессовки осуществляется при помощи того же самого ключа или трубки.

Как становиться ясно из текста статьи — осуществление текущего ремонта на УАЗ Патриот не является сложной, дорогостоящей процедурой. Главное условие для проведения качественного ремонта — желание разобраться во всех тонкостях и нюансах процесса.

Источник

Усиление рессоры

Несмотря на простую конструкцию, рессора имеет некоторые конструктивные особенности. Для того чтобы происходило сглаживание ударов рессоров о мост, устанавливают специальные проставки. Без этой детали внедорожник был бы как паровоз,  так же одной из основных функций проставки это лифтовка подвески, благодаря которой увеличивается дорожный просвет.

Полиуретановое устройство имеет специальные кронштейны, благодаря которым проставка закрепляется к мосту. Первые варианты проставок производились из пластика, но из-за небольшого срока эксплуатации их заменили на полиуретановые благодаря этому у них увеличился срок службы, они стали мягче и более устойчивые.

Увеличение артикуляции передней подвески Уаз Патриот своими руками

В интернете есть несколько вариантов решения, и все сводятся в первую очередь к замене амортизаторов. Кто-то ставит коябы от газели, кто-то токико по кругу, и у всех есть положительный эффект, а кто-то поездив на тех и других, ставит монро и говорит, что пусть и дорого, но именно они делают подвеску сбалансированной.

Ну и как известно, скупой платит дважды, так что зачем мне полумеры, решил делать сразу нормально.

Приобрел: 1) Пружины Fobos 15082 — для подвески без лифта 2 шт. 1650 р. 2) Амортизаторы задние MONROE D4445 2 шт — 5052 р. 3) Амортизаторы передние MONROE D4432 2 шт — 4696 р.

В первый день установил задние амортизаторы, резиновые втулки использовал родные из комплекта, снизу сделав металлические втулки из толстых втулок реактивных тяг жигулей, укоротив их балгаркой до 40 мм. Сверху во втулки от монро впресовал шланг, получилось нормально уплотнить их и посадить на штатное крепление в раме.

Прокатившись в первый день, ощутил уже вполне достаточный комфорт, перед стал чуствовать гараздо больше, чем корму. В принципе если бюджет ограничен, достаточно поставить только эти два амортизатора и уже будет хорошо, но мне конечно надо больше.

На следующий день заменил пружины и передние амортизаторы, снизу крепления аналогичны задним, опять обрезанные втулки от тяг жигулей в родные резиновые втулки амортов монро, сверху совместил втулку уазовскую и родную, подрезал резинки по месту.

Для замены пружин открутил стойки переднего стабилизатора, приподнял спереди раму, открутил колеса и опустил мост, пружину вытащил рукой, новую ФОБОС засовывал при помощи монтировки, но особых проблем не возникло.

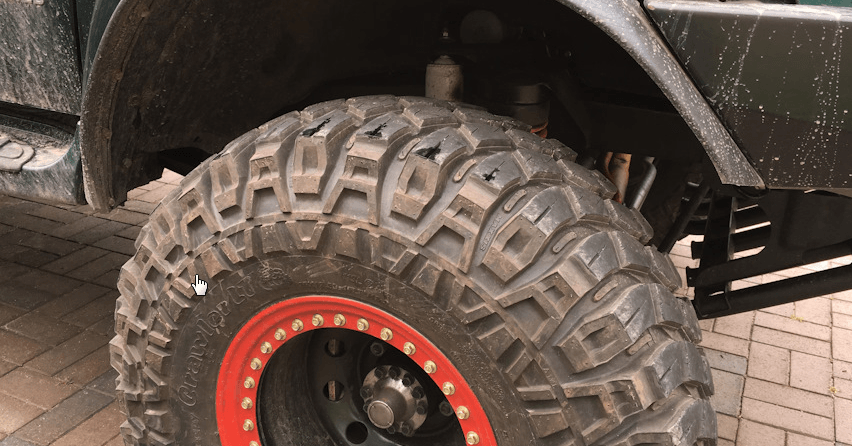

Как провести лифт кузова

Сразу следует отметить, что такой способ позволяет существенно поднять кузов. Максимальный размер устанавливаемой проставки, которую можно приобрести на рынке, составляет 80 мм. В дополнение к этому нужно учитывать, что установка проставки даст возможность использовать колеса большего размера, и в итоге это позволит увеличить дорожный просвет на 150 мм.

При приобретении проставки предпочтение следует отдать алюминиевой детали. В этом случае обеспечивается необходимая жесткость при креплении рамы к кузову. В широком ассортименте представлены как отечественные, так и импортные проставки, которые имеют широкий типоразмерный ряд, поэтому подобрать деталь для УАЗ будет несложно.

Перед началом установки следует учесть, что одновременно с поднятием кузова потребуется провести резку арок и крыльев для размещения колес большей размерности. Также необходимо установить соответствующие таким колесам брызговики, иначе стекла автомобиля будут постоянно загрязняться.

Замена рессор на уаз патриот

Внедорожник УАЗ Патриот считается одной из наиболее надежных отечественных моделей авто. За счет установки рессор задней подвески, машина способна не только проходить по пересеченной местности без проблем, но и стабильно держать большой вес при максимальной загрузке. Однако, иногда все же требуется замена рессор на уаз патриот.

Слабой стороной данной модели является непродуманная ходовая система. Что, влечет за собой, преждевременный износ движущих частей колес. Через 10 тысяч километров пробега, абсолютно новая машина, купленная в автосалоне, начинается издавать страшные скрипы.

Задняя подвеска.Снятие, разборка рессоры и замена ее резиновых втулок

Работаем на смотровой канаве или подъемнике.

В первом случае снимаем задние колеса и вывешиваем заднюю часть автомобиля,…

…установив под раму надежные упоры.

Устанавливаем домкрат или упор под балку моста.

Снимаем пружинные шайбы и подкладку рессоры.

Снимаем обе стремянки.

При снятии задней стремянки не повредите тормозную трубку.

Снимаем верхнюю накладку рессоры.

Немного опускаем мост, разгружая рессору.

Плоскогубцами расшплинтовываем гайку переднего крепления рессоры.

Снимаем задний конец рессоры с кронштейном.

Упираясь монтажной лопаткой в раму, снимаем передний конец рессоры с оси и снимаем рессору.

Снимаем с передней оси рессоры шайбу, которая фаской отверстия обращена к раме автомобиля.

Вынимаем резиновые втулки из передней проушины рессоры.

Снимаем наружную щеку серьги.

Разбираем заднее крепление рессоры.

При необходимости замены листов рессоры, разбираем ее (см. Снятие, разборка рессоры и замена ее резиновых втулок). Для замены оси переднего крепления, отворачиваем гайку оси и выбиваем ее (см. Снятие, разборка рессоры и замена ее резиновых втулок). Заменяем резиновые втулки и устанавливаем рессору в обратной последовательности.

ВНИМАНИЕ Окончательно затягиваем гайки осей рессоры у стоящего на колесах снаряженного автомобиля. В противном случае уменьшится срок службы резиновых втулок

Установите продольный рычаг и закрепите болтом 1 (рис. 5.50) к кронштейну кузова, затянув его моментом 70—90 Н·м.

Рис. 5.51. Расположение стойки (1) для поддержки задней оси и гайки (3) и болта (2) крепления амортизатора

При отсоединении задней оси и продольного рычага усилие сжатия пружины может привести к соскальзыванию стоек с задней оси и травмировать персонал. Выполните эту работу с помощником.

Рис. 5.53. Расположение пружин (1) и направление опускания домкрата (2) при снятии задней оси с автомобиля

Рис. 5.55. При установке пружин концы пружин с большим диаметром должны быть направлены к верхней части и концы пружины должны правильно располагаться в выемках гнезд пружины

Проверьте правильность установки пружины (рис. 5.55). Конец пружины с большим диаметром должен быть направлен к верхней части стойки. Концы пружины расположите в выемках гнезд пружины.

Установите продольный рычаг и амортизатор на заднюю ось. Затяните болт крепления продольного рычага к задней оси моментом 80—90 Н·м.

Рис. 5.60. Использование съемника ступицы переднего колеса DW 340—010 и инструмента DW 350—030 для запрессовки кольца внутреннего (1) подшипника в тормозной барабан

Съемником ступицы переднего колеса DW 340—010 и инструментом DW 350—030 запрессуйте кольцо внутреннего 1 (рис. 5.60) и внешнего 1 (рис. 5.61) подшипников в тормозной барабан

Рис. 5.61. Использование съемника ступицы переднего колеса DW 340—010 и инструмента DW 350—030 для запрессовки кольца внешнего (1) подшипника в тормозной барабан

Смажьте внутренние поверхности обоих подшипников, кромки уплотнительных колец и тормозного барабана антифрикционной смазкой.

По истечении срока действия авторских прав, в России этот срок равен 50-ти годам, произведение переходит в общественное достояние. Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.

Автомануалы. Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов.

• Калина кросс или ларгус кросс что лучше



• Вибрация при трогании с места ваз 21124



• Тяга панара своими руками на ниву шевроле



• Нива шевроле сцепление неисправности



• Спойлер ваз 2115 тюнинг

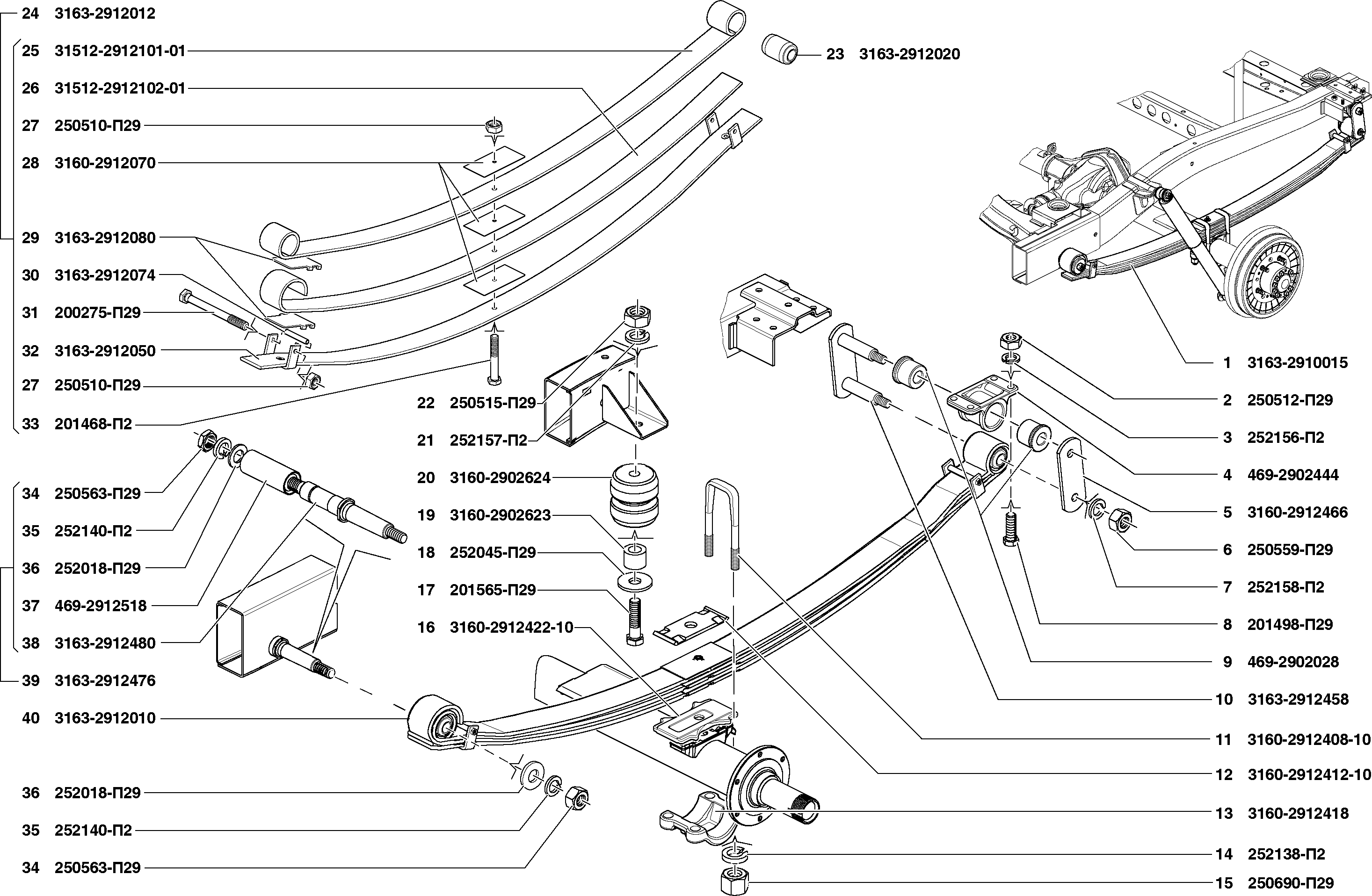

Замена рессоры задней подвески

Когда появляются признаки существенного износа полос в рессорном пакете или стяжной болт коренного листа заимел неисправность, тогда требуется замена задних рессор.

В качестве коренного листа фигурирует полоса, которая обладает наибольшей длиной и по ее краям присутствуют крепежные серьги. Этот элемент склонен часто выходить из строя, если владелец УАЗ Патриот исповедует неаккуратную езду.

Далее рассмотрим ремонтный процесс по замене. Если владельцем решено заменить рессорные пакеты, то целесообразно будет склониться к установке 4-листовых вариантов изделий.

Замену осуществляем в такой последовательности манипуляций:

1. Домкратом вывешиваем заднюю часть УАЗ Патриот.
2. Откручиваем 4 гайки, посредством которых рессора зафиксирована к мосту.
3. Теперь извлекаем стяжной кронштейн.
4. Удаляем накладку.
5. Скручиваем гайки (с болта), с помощью которых рессорная серьга соединена с сайлентблоком.
6. Поддеваем рессору мощной отверткой и снимаем ее.

Порядок монтажа несложен. Все манипуляции потребуется выполнять в обратной последовательности. Итак, замена задних рессор завершена. В некоторых случаях можно обойтись ремонтом рессор. Рассмотрим особенности указанного процесса.
