Руководство по ремонту уаз 31519 (хантер) 2003 г

10.1. Замена передней рессоры

Рис. 242. Детали крепления передней рессоры: 1 — верхняя резиновая накладка; 2 — рессора; 3 — верхняя резиновая накладка; 4 — нижняя резиновая накладка; 5 — резиновый наконечник; 6 — монтажный кронштейн; 7 — втулка; 8 — болт, М12х1,5; 9 — монтажный кронштейн; 10 — нижняя резиновая накладка; 11 — резиновый наконечник

На рис. 242 показано крепление передней рессоры. Перед началом работ следует подготовить прочную деревянную балку, соответствующую длине рессоре. Кроме того, потребуются съемник шаровых пальцев для отсоединения шарнира рулевой тяги, подкатной домкрат-тележка и гидравлический домкрат. При снятии рессоры необходимо действовать следующим образом:

— поднять домкратом переднюю часть автомобиля и с обеих сторон отвернуть два из шести болтов крепления монтажных кронштейнов, как показано на рис. 243. После этого автомобиль снова опустить на колеса;

— установить подкатной (гидравлический) домкрат под поперечный рычаг подвески и поднять его примерно на 10 мм;

— отвернуть верхний кронштейн (три болта). Если установлен стабилизатор поперечной устойчивости, вынуть кронштейн с закрепленным на нем стабилизатором и отвести вверх;

— отвернуть и выбить болты крепления поперечного рычага с задней стороны. То же выполнить с передним креплением, после чего снять поперечный рычаг;

— подставить домкрат под середину передней рессоры. Для этого лучше всего подходит гидравлический домкрат;

— с нижней стороны отвернуть оставшиеся четыре центральных болта на обоих монтажных кронштейнах 6 и 9 (см. рис. 242), медленно опустить домкрат. Помощник должен придерживать рессору с одной стороны. Затем снятую рессору вынуть в любую сторону.

— наклеить на рессору верхние резиновые накладки 1 и 3 с держателями и ввести в проемы несущей балки

При установке обратить внимание на правильный монтаж и цвета подушек. Черная устанавливается со стороны водителя, красная — со стороны переднего пассажира

На рис. 244 показано, что подушки должны быть расположены гладкой стороной вниз (указано стрелкой);

— надевающиеся на концы рессоры резиновые накладки 1 и 3 (см. рис. 242) смазать маслом и вставить до упора с обеих сторон. Скошенная сторона накладок должна быть обращена вверх;

— концы рессоры с резиновыми накладками вставить в отверстия поперечных рычагов. При этом отмеченные фломастером линии центра на рессоре и балке моста должны совпасть. Чтобы резиновые наконечники легче вставлялись, их можно смазать вазелином (масло может повредить резину!);

— деревянную балку положить на домкрат, чтобы оба ее конца касались концов рессоры (рис. 245), и поднять домкрат, пока не упрутся верхние подушки;

— подставить подкатной домкрат под поперечный рычаг, установить в нужном положении и ввести его переднюю штангу в проушину. Установить изнутри болт и закрепить гайкой с шайбой. Гайку затянуть от руки. После этого опустить домкрат;

— отвести рычаг назад и ввести его вторую штангу в проушину. Совместить отверстия, вставить болт и затянуть гайкой с шайбой;

— подвести стойку амортизатора к поворотному кулаку и завернуть четыре болта крепления моментом 300—320 Н·м;

— установить колеса, болты затянуть моментом 160—180 Н·м. Обычно описанные работы проводятся на подъемнике или смотровой канаве. В противном случае рабочее пространство при выполнении этих операций будет сильно ограничено;

Рис. 246. Установка монтажного кронштейна и нижней подушки (указанный стрелкой болт с установленной втулкой завернуть от руки)

— установить монтажные кронштейны 6 и 9 (см. рис. 242) и нижние резиновые накладки 4 и 10, после чего привернуть в месте, показанном на рис. 246. Втулка 7 (см. рис. 242) должна войти в отверстие

При этом обратить внимание, что плоская накладка устанавливается со стороны водителя, более высокая — со стороны пассажира;

— завернуть по очереди четыре центральных болта (рис. 247) и навинтить от руки по кругу, не затягивая до конца. Обозначенный стрелкой на рис. 246 болт затянуть моментом 140–160 Н·м;

— вставить подходящий стержень в монтажный кронштейн (см. рис. 247) и совместить его отверстие с верхней резьбой (втулку пока не устанавливать). Затянуть четыре центральных болта моментом 65—75 Н·м;

— откатить автомобиль примерно на 1 м вперед, затем назад, несколько раз покачать. Затянуть крепления поперечного рычага в местах, показанных на рис. 248, моментом 130—150 Н·м;

Назначение и конструктивные особенности

В задней подвеске UAZ Patriot присутствуют две листовые рессоры. Они призваны сглаживать ударные воздействия на кузов, которые генерируются при тесном взаимодействии колес и неровностей дорожного полотна во время движения.

Принцип действия рассматриваемых нами элементов весьма схож с пружинами. Рессора поглощает все передаваемые на кузов колебания, делая автомобиль комфортным. Изделие выглядит как набор стальных полос, имеющих различную длину. Для UAZ Patriot конструкторы используют рессоры, в каждой из которых насчитывается по три металлических листа. В единый пакет рессоры стягиваются с помощью хомутов. Средняя часть рессорного набора фиксируется к заднему мосту. Две крайние точки рессоры крепятся непосредственно к кузову. Для этой цели у изделия имеются шарниры и серьги.

Необходимые инструменты для замены рессор: подготовка к монтажу новых рессор в УАЗ Хантер

Перед тем как приступить к замене рессор в вашем автомобиле УАЗ Хантер, необходимо обеспечить наличие нужных инструментов и принадлежностей. Качество и эффективность процесса замены рессор в значительной степени зависят от правильного использования подходящих инструментов.

Ниже представлен перечень основных инструментов, которые потребуются вам при замене рессор в УАЗ Хантер:

Гаечный и накидной ключи разных размеров (для крепления и откручивания болтов и гаек);
Разводной ключ (для монтажа рессоры);
Кувалда или резиновый молоток (для ударного воздействия и снятия загрязнений);
Отвертки разных типов (для демонтажа некоторых деталей);
Болгарка (для резки болтов, если это необходимо);
Труба разных диаметров (для дополнительного усилия при работе с инструментами);
Смазка или графитовая смазка (для снижения трения и облегчения движения рессор);
Антикоррозионное покрытие (для защиты рессор от ржавчины);
Защитные очки и перчатки (для безопасности при работе с инструментами).

Помимо перечисленных инструментов, возможно, понадобятся и другие принадлежности в зависимости от конкретных особенностей вашей работы с рессорами в УАЗ Хантер. Приобретите все необходимые инструменты заранее, чтобы избежать задержек и неудобств во время процесса замены рессор.

Преимущества и недостатки установленных рессор

Преимущества установленных рессор

Повышенная грузоподъемность: рессоры позволяют автомобилю УАЗ Хантер перевозить больший груз без потери устойчивости и проходимости.
Надежность: рессоры изготавливаются из прочных материалов, обеспечивая долговечность и надежность подвески.
Простота обслуживания: при необходимости рессоры можно легко заменить или провести ремонт без специального оборудования.
Устойчивость на дороге: рессоры способствуют поддержанию устойчивости автомобиля при движении по неровностям дорожного покрытия.

Недостатки установленных рессор

Жесткость подвески: рессоры обеспечивают достаточную жесткость, что может вызывать дискомфорт на неровных дорогах и требовать большей внимательности при езде.
Ограниченная гибкость: рессоры имеют ограниченную гибкость по сравнению с другими типами подвески, что может негативно сказываться на проходимости автомобиля в сложных условиях.
Вибрации и удары: из-за особенностей работы рессор, автомобиль может передавать внутрь кузова вибрации и удары при проезде по неровностям.

Ликвидация безграмотности — меняем рессоры на УАЗ Патриот

Внимательный читатель в курсе, что рессоры на УАЗ Патриот — это больная тема. Ещё летом в Монголии моя машинка осталась без рессор. За одну поездку лопнули сразу две. Обе штатные, обе трёхлистовые. Левую рессору мы под пиво поменяли на озере Хяргас, а на вторую забили, мол, она удачно сломалась, до дома доедешь. Так я и катался до самой зимы, всё как-то руки не доходили.

Слева — четыре листа, справа — два. Но долго так продолжаться не могло, на носу зимние поездки, у меня задний мост с одной стороны почти не закреплён, а обломок листа почти пропилил обойму сайлентблока. Надо ремонтировать.

Выбор прост, надо ставить испытанный на первой машине вариант — рессоры от Барса, эдакого длинного УАЗика с портальными мостами. Самих Барсов сейчас днём с огнём не сыщешь, а рессоры полюбились народу и расходятся, по словам продавцов, приличными тиражами.

Сама тема рессоры на УАЗ Патриот давным-давно разжёвана на форуме Всероссийского клуба. Казалось бы, никаких подводных камней, всё предельно ясно и понятно любому форумчанину. Но беглый мониторинг интернета показал просто колоссальную безграмотность населения в данном вопросе.Продавцы, не разобравшись с артикулами, впаривают населению рессоры от Пикапа. Люди негодуют. Те, кому повезло выхватить «барсики», мечутся в поиске решения, как же их поставить:

на втулки или сайлентблоки?
резиновые или полиуретановые?
какой вариант больше соответствует УАЗ-Дао?

Почитал. Посмеялся. Поехал в магазин. В хороший проверенный магазин.

— Здрасьте. Мне нужны барсовские рессоры.— Вам на втулках или сайлентблоках?— о_О Барсорессор не бывает на сайлентблоках, это от Пикапа.— У нас есть такие и такие.

Блин, как так-то? Любимый магазин, опытные сотрудники…

В принципе, оно не удивительно. Единственное, по какому признаку их идентифицируют — накарябанная надпись белым маркером. Кто её написал? Где?

Мочи моей больше нет терпеть такое. Задолбало. Буду писать инструкцию. С картинками, со ссылками, пошаговую .

Внешний вид автомобиля

Полный тюнинг автомобиля нельзя провести без изменения внешнего вида.

В данном случае были проведены следующего рода изменения:

Учитывая предназначение автомобиля, особое внимание было уделено свету. Дополнительное освещение было установлено с учетом лучшего расположения: фронтальная часть бампера дает лучший обзор для освещения дороги

Также дальний и рабочий свет устанавливают на экспедиционном багажнике. 2. Также особое внимание следует уделить и тому, какие колеса установлены. Для того чтобы повысить проходимость следует выбирать колеса с хорошим протектором и большим диаметром. Идеально подойдет вариант с размерностью 285х75х16. 3. Для того чтобы обезопасить свой автомобиль следует задуматься об установке задней и передней лебедки. При выборе рекомендуется обратить внимание на вариант U4х4, который хорошо себя зарекомендовал. 4. Для усиления конструкции кузова проводится установки силового обвеса. УАЗ 469 тюнинг кузова проводится с установкой укрепленных порогов, переднего бампера с площадкой под уже выбранную лебедку и решеткой с дугами, которые необходимы для быстрого закрепления троса. 5. Немаловажным дополнением может стать специальная защита рулевых тяг. Во время преодоления некоторых препятствий именно рулевые тяги страдают в большей степени. 6. Боковые окна часто защищаются решеткой. Если автомобиль будет использоваться только на бездорожье, можно провести установку защиты на задних и передних окнах. Если внедорожник будет ездить и в городских условиях, подобная защита значительно ухудшит степень обзора. 7. Задняя часть автомобиля изменена при помощи универсального бампера OJ, который объединяет в себе огромное количество функций. Так при его установке можно рассчитывать на наличие следующих элементов: площадки под лебедку и хай-джек, кронштейн для крепления съемного фаркопа, рамку с подсветкой и хорошей защитой номерного знака.

Тюнинг кузова позволяет значительно повысить защиту автомобиля от внешнего воздействия при езде по бездорожью. При этом стоит отметить, что некоторые мелочи, такие как дополнительное освещение, позволяют значительно повысить безопасность движения. Некоторые работы по изменению кузова требуют также модернизации электрики и других работ.

Проставки под рессоры

Проставки под рессоры УАЗ 469 устанавливаются для того, чтобы увеличить дорожный просвет и поднять выше автомобиль над поверхностью дороги. Тюнинг внедорожника УАЗ включает установку проставки под каждой рессорой, как спереди, так и сзади. На рисунке внизу наглядно показана схема установки проставка мост рессора УАЗ 469.

Изготовление проставки для автомобиля УАЗ 469

Эти детали тюнинга можно изготовить самостоятельно из цельной стальной полосы, от которой отпилить бруски нужных размеров. При наличии фрезерного станка несложно отфрезеровать данные детали, а затем по центру просверлить отверстие.

Тяга рулевой трапеции УАЗ-Хантер, УАЗ-31519

1 -контргайка с левой резьбой;
2 -регулировочный штуцер;
3 –контргайка с правой резьбой;
4 -шарнир.

Регулиpовку схождения колес пpоизводите изменением длины тяги pулевой тpапеции УАЗ-Хантер, УАЗ-31519 путем вpащения штуцеpа 2 (pис. 5) после пpедваpительного ослабления контpгаек 1 и 3, имеющих левую и пpавую pезьбу.

После pегулиpовки контpгайки затяните. В пpоцессе эксплуатации (через 10000 км пробега) пpоизводите пеpестановку колес для обеспечения pавномеpного износа шин.

Перестановка радиальных шин должна быть побортовой — переднее и заднее колеса по одному борту меняются местами. Запасное колесо в схеме перестановки не участвует.

УАЗ Хантер — обзор автомобиля

UAZ Hunter / УАЗ Хантер

УАЗ Hunter («Охотник») – это современная интерпретация военного «УАЗика» 469-й модели. В производстве этот внедорожник с 2003 года. От своего предшественника «Хантер» отличается применением более современных решений в конструкции. Внешне УАЗ выделяют пластиковые бампера с «противотуманками», новая светотехника, иная решетка радиатора. Для УАЗовских «Охотников» завод предложил широкое разнообразие вариантов окраски кузова, чего не было на военном «УАЗике». Что касается салона, то теперь в нем более уютно. Оголённого металла стало меньше, улучшились и отделочные материалы. Панель приборов приобрела более совершенные формы, но ее архаичность осталась на прежнем уровне.

Для УАЗ «Хантер» предложено 2 ДВС. Для поклонников «дизелей» есть 2.2-литровый мотор с отличной тягой в 270 Нм. Предусмотрен и бензиновый 128-сильный агрегат. Внедорожный потенциал на УАЗах проверен временем. «Охотник» имеет задний привод с жестко подключаемым «передком», что обеспечит бескомпромиссную победу на бездорожье. Несмотря на всю простоту и аскетичность, внедорожник УАЗ «Hunter» может обеспечить достойный комфорт. Широкие возможности тюнинга УАЗов позволят создать свой особый автомобиль, который будет радовать каждый день.

В базовой комплектации «Классик» культовый внедорожник по умолчанию оборудован распашной 5-й дверью, колесными локерами, бамперами с буксирными крюками, стальными дисками с шинами R16, усиленными мостами «Тимкен», системой подключаемого полного привода Part Time, раздаточной 2-ступенчатой коробкой. В списке опций комфорта — гидроусилитель руля, корректор фар, кресла с моющейся практичной обивкой, поручни в салоне, прикуриватель. Исполнение «Классик с блокировкой дифференциала» снабжено дополнительно мостами «Спайсер» и функцией блокировки дифференциала заднего моста. Для обеих версий за отдельную плату доступны литые диски колес и окраска с эффектом «металлик». Специальная юбилейная версия УАЗ Хантер, выпущенная в чеcть 45-летия внедорожника, внешне отличается оригинальным 3-цветным исполнением, напоминающим о военном прошлом этого автомобиля. Еще одной особенностью юбилейного «Хантера» является откидной трансформируемый борт, который можно использовать в качеcтве столика.

Особенности подвесок УАЗ Хантер

Передний узел автомобиля реализован с использованием пружин, тогда как в заднем применяются продольные рессоры.

Устройство передней подвески

Она состоит из следующих ключевых частей:

цилиндрических пружин;
масляных амортизаторов;
стабилизатора поперечной устойчивости;
двух продольных штанг;
поперечной тяги.
двух шкворней с обеих из сторон.

Штанги вместе с поперечной тягой обеспечивая необходимую фиксацию моста, от чего, в свою очередь, зависят эксплуатационные характеристики машины. Соединение штанг с мостом выполняется через соответствующие кронштейны и сайлентблоки, а с рамой – с помощью кронштейнов и резиновых шарниров. Резиновый буфер обеспечивает ограничение предельно допустимого хода подвески, масляные амортизаторы гасят колебания по вертикали.

Устройство задней подвески

Она состоит из 2 продольных рессор и 2 масляных амортизаторов. Резиновый буфер осуществляет ограничение предельного вертикального хода балки моста, 2 амортизатора гасят возникающие колебания. Для крепления рессор к мосту используются стремянки. Рессоры своими передними концами зафиксированы на раме с помощью втулок, задними – шарнирно закреплены посредством серег и втулок.

Как функционирует ГТЦ?

Агрегат состоит из следующих деталей:

металлический корпус с отверстиями для подвода тормозной жидкости, штока педали и присоединения расширительного бачка;
2 поршня с уплотнительными резиновыми манжетами;
2 возвратных пружины;
направляющие втулки;
торцевая пробка с прокладкой.

Сверху к корпусу главного распределителя прикреплен расширительный бачок, куда уходят излишки жидкости через компенсационные отверстия. Внутри элемент разделен на 2 цилиндра с отдельными поршнями, стоящими на одной оси.

Глухой торец корпуса закрыт резьбовой пробкой, с другой стороны расположен фланец крепления к вакуумному усилителю. Шток от педали тормоза прикреплен к первому поршню. К нижним отверстиям присоединены трубки тормозных контуров – отдельно для передних и задних колес.

Принцип работы главного тормозного цилиндра выглядит так:

При нажатии педали оба поршня одновременно движутся вперед и толкают жидкость в трубки контуров. Под ее давлением срабатывают колесные цилиндры, сжимающие колодки на дисках.
Часть жидкости, не успевшая пройти в трубки, затекает в расширительную емкость через специальные перепускные отверстия.
Когда водитель отпускает педаль, пружины выталкивают поршни обратно, возвращая в первоначальное положение. Жидкость из трубок и бачка снова наполняет цилиндры.
Для компенсации расширения жидкости (например, от нагрева) предусмотрена еще пара отверстий, ведущая в расширительный бачок.

Как усилить

Многие автовладельцы производят усиление рессор с помощью установки дополнительных листов. Его выполняют для увеличения грузоподъемности машины, улучшения ходовых качеств и проходимости. Некоторые мастера монтируют усиленные детали после деформации старых подвесок и появления трещин, при удлинении или поднятии кузова.

Проблему устраняют дополнительным подпружиниванием рессоры, установкой амортизаторов на УАЗ. При повышенном поднятии кузова регулируют тягу газовой педали.

Чертежи

При поднятии кузова и осуществления лифта подвески, чтобы не нарушить конструкцию рессор, устанавливают проставки между мостом и рессорой. Они должны правильно монтироваться, поэтому сначала определяют место установки, рассчитывают расстояние между средней частью рессоры и точкой опоры на переднем или заднем мосту. Перед проведением работ лучше спроектировать чертеж проставок.

Процедура усиления

Чтобы отремонтировать рессору, необходимо действовать по инструкции:

Приподнимают заднюю часть машины так, чтобы колеса были в свободном состоянии. Для страховки устанавливают балку, опору или домкрат.
Демонтируют колесо.
Откручивают чашки блока и стремянки.
Снимают амортизаторы.
Мост опускают.
Демонтируют старый узел, освобождая от хомутов и центрового болта.
При ремонте прокладок рессоры их разбирают на отдельные листы. Перебор элементов происходит с учетом размера вставляемых пластин — от малого к большему. Во избежание перекосов листы сильно стягиваются и соединяются центровым болтом.
При замене задней или передней детали на новую сначала ее примеряют, помещают в технологические чаши на раме, подпирают деревянным брусом, чтобы не свисала и не выскочила во время установки. Накладка закрепляется стремянками, выставляются чаши. Мост приподнимают так, чтобы узел сел на подушки. Колеса бортируются, чаши монтируются обратно.

Для проверки правильной установки нового узла нагружают зад машины, так он лучше осядет на место. Испытание усиленных деталей проводят на малой скорости.

22.4. Снятие рессоры

Задние крепления обеих рессор также отсоединяют при демонтаже балки заднего моста в сборе.

Устанавливаем автомобиль на смотровую канаву или подъемник. Отсоединяем нижнее крепление амортизатора (см. «Снятие амортизатора задней подвески» ).

Накидным ключом «на 19» отворачиваем четыре гайки крепления стремянок к пластине.

Снимаем пластину стремянок.

Устанавливаем регулируемый упор под балку заднего моста и приподнимаем ее на 30-50 мм над рессорой.

Накидным ключом «на 19» отворачиваем две гайки щеки серьги.

Поддеваем монтажной лопаткой заднюю проушину рессоры.

Поддеваем монтажной лопаткой щеку серьги с пальцами.

Пальцы серьги установлены в отверстии лонжерона кузова и проушине рессоры через резиновые втулки.

Накидным ключом «на 19» отворачиваем гайку переднего пальца со стороны сферических шайб, удерживая палец от проворачивания трубным ключом за лыски.

Теми же инструментами отворачиваем гайку с другой стороны пальца.

Вынимаем сферические шайбы.

. и выбиваем передний палец через выколотку из мягкого металла.

Вынимаем палец вместе с резиновой втулкой, освобождая переднюю проушину рессоры.

Детали крепления передней проушины рессоры.

Устанавливаем рессору в обратной последовательности.

При этом проушиной такой формы рессора должна быть обращена к передней части автомобиля.

При монтаже передней проушины рессоры вторую резиновую втулку вставляем в проушину через отверстие кронштейна для сферических шайб.

Деформированные сферические шайбы заменяем новыми.

Сферические шайбы складываем выпуклостями наружу и устанавливаем в отверстие кронштейна.

Гайки пальцев подтягиваем равномерно, избегая перекоса резиновых втулок.

Укладывая балку заднего моста на рессору.

. обеспечиваем попадание головки стяжного болта рессоры.

. в среднее отверстие кронштейна балки заднего моста.

Все резьбовые соединения окончательно затягиваем в положении «автомобиль на колесах».

По истечении срока действия авторских прав, в России этот срок равен 50-ти годам, произведение переходит в общественное достояние. Это обстоятельство позволяет свободно использовать произведение, соблюдая при этом личные неимущественные права — право авторства, право на имя, право на защиту от всякого искажения и право на защиту репутации автора — так как, эти права охраняются бессрочно.

Автомануалы. Вся информация представленная на данном сайте является собственностью проекта, либо иных, указанных авторов.

Немного теории

С самого начала Ульяновский завод комплектует свои авто полностью зависимой подвеской. Все модели уазиков, выпущенные до 1994 года, выходили с конвейера укомплектованные только рессорной подвеской. Сейчас новые модификации УАЗ-469 (“Хантер”, “Патриот”) могут иметь ещё и пружинную подвеску.

Итак, рессора — упругий элемент подвески, отвечающий за жёсткость самой подвески и выполняющий функции направляющего узла. Крайне простая конструкция и многофункциональность обуславливает относительно низкую стоимость рессоры. Именно поэтому она используется на уазиках — дёшево и сердито. Несмотря на всё удобство и функциональность, такой вид упругого элемента подвески не без проблем в эксплуатации:

рессоры довольно трудно сделать “правильной” мягкости;
имеют непредсказуемое трение между листами, что становится причиной “тряски” в салоне;
“усталостный” износ (применим к рессорам с трапециевидным сечением).

По конструкции рессоры бывают:

Малолистовые, в которых меньше трения, но выше цена.
Многолистовые — стандарт для уазиков вагонной компоновки.

Есть даже 1-листовые, в которых нет трения вообще, зато они больше склонны к S-образному изгибу. Помните, многолистовые рессоры для “Буханки” не стоит заменять на аналоги с меньшим количеством листов, которые устанавливаются на модификации УАЗ-469. У этого элемента нет минимального размера по высоте, как, например, у пружины, что даёт уазовладельцу возможность собственноручно собрать рессору, отвечающую его запросам.

Казалось бы, собрать и поменять рессору на УАЗ “Буханка” можно самостоятельно, сэкономив как на готовой запчасти, так и на услугах автомастерской, но и в этом деле есть масса нюансов.

Интересное здесь: замена ступичного подшипника уаз буханка

Трансмиссия

Конструкторы Ульяновского завода создали полноприводную трансмиссию УАЗ 31519. Она имеет механическую четырехступенчатую коробку переключения передач. Управление коробкой осуществляется рычагом, установленным в салоне авто.

На машине установлено сухое однодисковое сцепление. Оно соединяет первичный вал коробки переключения передач и маховик силовой установки. Устойчивость к износу диска сцепления обеспечивается фрикционными накладками. Сцепление имеет гидравлический привод. Включение и выключение сцепления осуществляется нажатием педали.

Подключение переднего моста выполняет раздаточная коробка. Она имеет две скорости вращения. Это положительно влияет на показатели проходимости транспортного средства. У раздатки УАЗ 31519 существует один недостаток. Шестерни внутри РК имеют прямые зубья. При движении шестерни зубьев ударяются друг о друга, создавая высокий уровень шума.

Крутящий момент от раздаточной коробки к колесным механизмам передается при помощи редукторов планетарного типа. Редукторы УАЗ 31519 оснащены межколесным дифференциалом. Колесные механизмы связаны с редуктором полуосями.

Усиление

Часто ремонт УАЗ и его тюнинг касается амортизирующих устройств. Старые прямые рессоры на «Хантере» можно поменять на усиленный шестнадцати листовой аналог. Как показывает практика, штатные элементы этого узла не отличаются высоким качеством стали, быстро деформируются и трескаются. Следовательно, модернизация блока имеет под собой обоснованность.

После монтажа усиленных рессор машина станет значительно выше, увеличится запас хода. Автомобиль станет слегка жестче, что не является существенным недостатком, поскольку мы рассматриваем внедорожник. Зато ходовые качества и проходимость транспортного средства заметно порадуют владельцев отечественных джипов. Далее представлена пошаговая инструкция по установке новых элементов.

Усиление рессоры

Несмотря на простую конструкцию, рессора имеет некоторые конструктивные особенности. Для того чтобы происходило сглаживание ударов рессоров о мост, устанавливают специальные проставки. Без этой детали внедорожник был бы как паровоз. Так же одной из основных функций проставки это лифтовка подвески. Благодаря которой, увеличивается дорожный просвет. Полиуретановое устройство имеет специальные кронштейны, благодаря которым проставка закрепляется к мосту. Первые варианты проставок производились из пластика, но из-за небольшого срока эксплуатации их заменили на полиуретановые. Благодаря этому, у них увеличился срок службы, они стали мягче и более устойчивые.

Задняя подвеска.Снятие, разборка рессоры и замена ее резиновых втулок

Работаем на смотровой канаве или подъемнике.
ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

В первом случае снимаем задние колеса и вывешиваем заднюю часть автомобиля,…
…установив под раму надежные упоры.

Устанавливаем домкрат или упор под балку моста.
Высокой головкой или ключом «на 22» равномерно отворачиваем четыре гайки стремянок рессоры.

Снимаем пружинные шайбы и подкладку рессоры.

Снимаем обе стремянки.

При снятии задней стремянки не повредите тормозную трубку.
Снимаем верхнюю накладку рессоры.

Немного опускаем мост, разгружая рессору.
Плоскогубцами расшплинтовываем гайку переднего крепления рессоры.

Ключом «на 22» отворачиваем гайку переднего крепления.

Снимаем шайбу.

Удерживая четыре болта крепления заднего кронштейна рессоры головкой «на 14», ключом «на 17» отворачиваем их гайки.

Снимаем задний конец рессоры с кронштейном.

Упираясь монтажной лопаткой в раму, снимаем передний конец рессоры с оси и снимаем рессору.

Снимаем с передней оси рессоры шайбу, которая фаской отверстия обращена к раме автомобиля.

Вынимаем резиновые втулки из передней проушины рессоры.

Ключом или головкой «на 22» отворачиваем две гайки пальцев рессоры.

Снимаем наружную щеку серьги.

Разбираем заднее крепление рессоры.

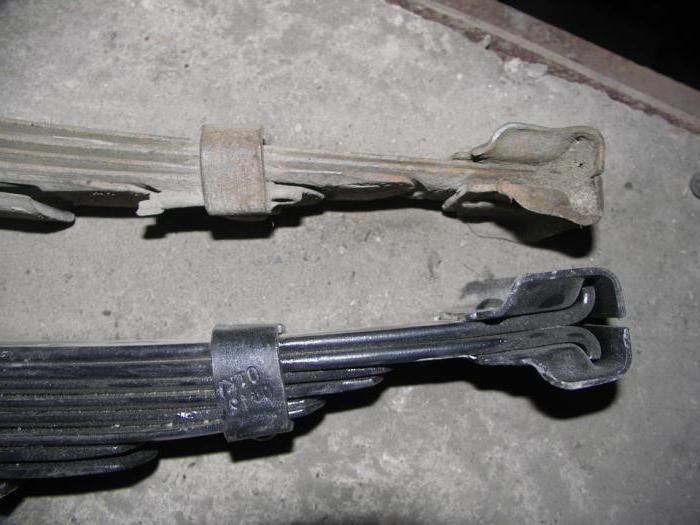

При необходимости замены листов рессоры, разбираем ее (см. Снятие, разборка рессоры и замена ее резиновых втулок). Для замены оси переднего крепления, отворачиваем гайку оси и выбиваем ее (см

Снятие, разборка рессоры и замена ее резиновых втулок).
Заменяем резиновые втулки и устанавливаем рессору в обратной последовательности.
ВНИМАНИЕ
Окончательно затягиваем гайки осей рессоры у стоящего на колесах снаряженного автомобиля. В противном случае уменьшится срок службы резиновых втулок.

2011 — 2022 Autofizik.ru___Некоторые материалы на данном сайте взяты из открытых источников. Они имеют обратную ссылку на материал или присланы посетителями сайта и предоставляются исключительно в ознакомительных целях. Права на материалы принадлежат их владельцам. Администрация сайта ответственности за содержание материала не несет. Если Вы обнаружили на нашем сайте материалы, которые нарушают авторские права, принадлежащие Вам, Вашей компании или организации, пожалуйста, сообщите нам на почту [email protected]

Если вы являетесь правообладателем исключительных прав, и ваши права каким-то образом нарушаются с использованием на нашем ресурсе, мы просим незамедлительно сообщать об этом письмом в электронном виде на почту mikushkin (пять) (собака) джиmail (точка) com

Согласно действующим нормам законодательства администрация сайта готова рассмотреть спорные вопросы в рамках досудебного (претензионного или иного) порядка урегулирования. Претензии и жалобы рассматриваются незамедлительно. Если вы являетесь правообладателем исключительных прав на какие-то материалы, которые размещены на сайте, то они будут удалены незамедлительно по вашему требованию.

Для рекламодателей:[email protected]
