Приборная панель уаз хантер. уаз hunter

Стояночная тормозная система автомобилей УАЗ

Схема стояночного механизма

Рис. 2 Стояночный тормозная система: а – вид с тормозным барабаном; б – вид без тормозного барабана; 1 – вилка регулировки; 2 – контргайка; 3 – приводная тяга; 4 – разжимной сухарь; 5 – заглушка; 6 – приводной рычаг; 7 – винт регулировки; 8 – опора колодки; 9 – толкатель разжимного агрегата; 10 – корпус шариков; 11 – корпус разжимного агрегата; 12 – барабан тормоза; 13 – первая колодка; 14 – стяжная пружина колодок; 15 – колпак; 16 – шарик разжимного агрегата; 17 – болт; 18 – вторая колодка; 19 – щит тормоза; 20 – корпус механизма регулировки; 21 – стержень; 22 – пружина; 23 – чашка пружины.

Принцип работы стояночного механизма

Тормозной механизм стояночной системы оборудован на раздаточной коробке и тормозит задний карданный вал Буханки. Его конструкция включает опорный диск, с установленными на нем двумя колодками, соединенными пружинами. Колодки воздействуют на тормозной барабан, который зафиксирован на центрирующем пояске фланца карданного вала. К верхушке опорного диска присоединен корпус разжимного агрегата с толкателями, которые прикреплены к верхней части колодок. Внутри толкатели оснащены выемками, заполненными шариками, которые находятся в штоке. Внизу опорного диска установлен корпус регулировочного элемента. В углубления корпуса помещены опоры колодок, которые способны передвигаться за счет работы сухаря и регулировочного винта.

Привод тормозного механизма включает в себя рычаг, установленный на опорном диске и подпирающего шток шариков разжимного элемента. Свободный конец рычага крепится к вилке, которая в свою очередь присоединена к тяге с помощью контргайки. Тяга привода крепится к рычагу стояночного тормоза, который установлен в кабине автомобилиста.

Прочтите также:

— Тюнинг УАЗ Буханка — делаем из простого автобуса эксклюзив — Тюнинг УАЗ Хантер — блажь или необходимые доработки? — Как поднять УАЗ «Буханку» — Багажник на Ниву своими руками — Прицеп на УАЗ своими руками — Эффективны ли гусеницы для Нивы?

comments powered by HyperComments

Описание и расположение индикаторов и приборов на панели

Приборка УАЗовского внедорожникаКомбинация приборов УАЗ Буханка, УАЗ 469 и других моделей отечественного производителя состоит из множества контроллеров и индикаторов.

Рассмотрим описание элементов приборки на примере модели Патриот:

1. Датчик контроля температуры мотора автомобиля. Нельзя допускать, чтобы стрелка перемещалась в критическую зону.
2. Индикатор работоспособности свечей накаливания.
3. Значок указателя моторной жидкости в двигателе. Если он начинает беспрерывно гореть, это говорит о необходимости добавления расходного материала.
4. Универсальный значок ошибки. При его появлении автовладелец должен произвести диагностику работоспособности силового агрегата.
5. Символ перегрева охладителя двигателя.
6. Тахометр, определяющий количество оборотов коленчатого вала во время работы мотора.
7. Этот индикатор включается при активации левого поворотника, а также световой сигнализации.
8. Символ неплотного закрытия одной из дверей автомобиля.
9. Данный индикатор свидетельствует о сниженном заряде аккумулятора. Если он горит беспрерывно, автовладельцу следует проверить АКБ.
10. Символ появления неисправностей в работе тормозной системы. Возможно, износились колодки или просто вышел из строя датчик, также возможен обрыв проводки его подключения.
11. Данный значок появляется в том случае, если происходит активация антиблокировочной системы. Если горит всегда, систему нужно проверить на предмет неисправностей.
12. Символ включения ручного тормоза.
13. Индикатор активации переднего моста.
14. Световой индикатор включения правого поворотника, а также световой сигналки.
15. Спидометр, предназначенный для определения скорости движения транспортного средства.
16. Световой индикатор включения задних противотуманных фар.
17. Значок, включающийся при активации внешнего освещения.
18. Символ активации передних противотуманных фонарей.
19. Индикатор пониженного объема топлива в баке. Появляется в том случае, если система задействует резервный запас горючего для движения. При появлении индикатор автомобиль следует как можно быстрее заправить.
20. Значок включения фонарей дальнего освещения.
21. Датчик уровня горючего, по нему водитель ориентируется, когда нужно заправлять автомобиль.
22. Кнопка сброса пробега.
23. Общий счетчик пробега машины.
24. Датчик определения напряжения в бортовой сети автомобиля, а также указатель времени.
25. Переключатель.

Фотогалерея «Схемы подключения разных моделей ПП»

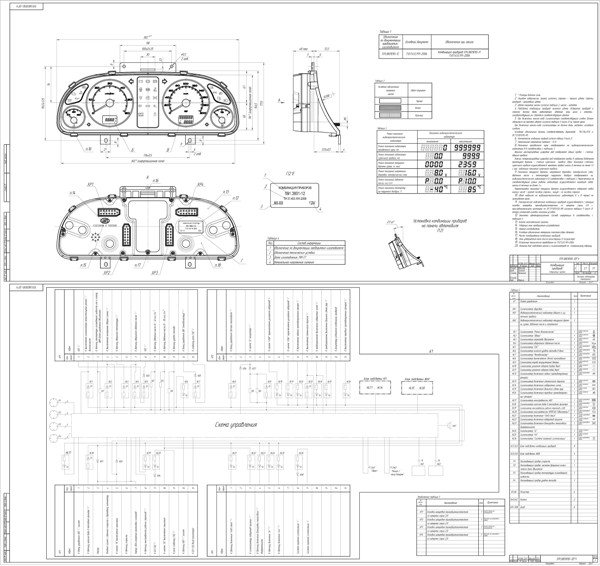

1. Схемы подключений и разъемы устройства 596.3801010-10

2. Схемы подключений и разъемы для щитка 591.3801010

3. Схемы подключений и разъемы для ПП 591.3801010-12

Индикатор заряда аккумулятора

На приборной панели УАЗ Хантер имеется индикатор заряда аккумулятора, который представляет собой графическую шкалу, размещенную рядом с другими индикаторами. Он служит для отображения текущего состояния заряда аккумуляторной батареи автомобиля.

Индикатор заряда аккумулятора обычно имеет несколько отметок. Когда заряд аккумулятора находится на максимальном уровне, индикатор отображает полную шкалу, а при его разряде шкала уменьшается.

Индикатор заряда аккумулятора является важным элементом приборной панели, так как он позволяет водителю контролировать состояние аккумуляторной батареи и своевременно предпринять меры по ее замене или зарядке.

Важно:

Если индикатор заряда аккумулятора постоянно показывает низкий уровень заряда, необходимо обратиться к специалисту для диагностики и возможной замены аккумуляторной батареи.

Описание и расположение индикаторов и приборов на панели

Комбинация приборов УАЗ Буханка, УАЗ 469 и других моделей отечественного производителя состоит из множества контроллеров и индикаторов.

Рассмотрим описание элементов приборки на примере модели Патриот:

1. Датчик контроля температуры мотора автомобиля. Нельзя допускать, чтобы стрелка перемещалась в критическую зону.
2. Индикатор работоспособности .
3. Значок указателя моторной жидкости в двигателе. Если он начинает беспрерывно гореть, это говорит о необходимости добавления расходного материала.
4. Универсальный значок ошибки. При его появлении автовладелец должен произвести диагностику работоспособности силового агрегата.
5. Символ перегрева охладителя двигателя.
6. Тахометр, определяющий количество оборотов коленчатого вала во время работы мотора.
7. Этот индикатор включается при активации левого поворотника, а также световой сигнализации.
8. Символ неплотного закрытия одной из дверей автомобиля.
9. Данный индикатор свидетельствует о сниженном заряде аккумулятора. Если он горит беспрерывно, автовладельцу следует проверить АКБ.
10. Символ появления неисправностей в работе тормозной системы. Возможно, износились колодки или просто вышел из строя датчик, также возможен обрыв проводки его подключения.
11. Данный значок появляется в том случае, если происходит активация антиблокировочной системы. Если горит всегда, систему нужно проверить на предмет неисправностей.
12. Символ включения ручного тормоза.
13. Индикатор активации переднего моста.
14. Световой индикатор включения правого поворотника, а также световой сигналки.
15. Спидометр, предназначенный для определения скорости движения транспортного средства.
16. Световой индикатор включения задних противотуманных фар.
17. Значок, включающийся при активации внешнего освещения.
18. Символ активации передних противотуманных фонарей.
19. Индикатор пониженного объема топлива в баке. Появляется в том случае, если система задействует резервный запас горючего для движения. При появлении индикатор автомобиль следует как можно быстрее заправить.
20. Значок включения фонарей дальнего освещения.
21. Датчик уровня горючего, по нему водитель ориентируется, когда нужно заправлять автомобиль.
22. Кнопка сброса пробега.
23. Общий счетчик пробега машины.
24. Датчик определения напряжения в бортовой сети автомобиля, а также указатель времени.
25. Переключатель.

Перетяжка салона УАЗ 469

Также среди владельцев популярного отечественного внедорожника довольно популярным направлением внутреннего тюнинга является изменение обивки некоторых элементов салона или полная, включая потолок, боковые панели и двери (иногда торпедо и руля). При этом используются различные современные и классические материалы для перетяжки: ткань, алькантара или кожа.

Полная перетяжка салона кожезаменителем, выполненная своими руками.

Замена и (или) перетяжка обивки кресел на «Бобике» .

Перетяжка потолка и силового каркаса.

Подробней о тонкостях и деталях этого вида работ рекомендуем почитать в разделе Перетяжка салона.

Охлаждение

Водяной насос (помпа), Шкив водяного насоса (помпы), Прокладка водяного насоса (помпы), Интеркулер, Патрубок интеркулера, Термостат, Корпус термостата, Прокладка термостата, Вентилятор радиатора, Блок вентилятора, Вентилятор инвертора, Диффузор, Мотор вентилятора, Реле вентилятора, Вискомуфта, Крыльчатка, Кондиционер, Компрессор кондиционера, Подшипник компрессора, Шкив компрессора, Пневматический выключатель, Осушитель кондиционера, Трубка кондиционера, Блок управления кондиционером, Датчик температуры салона, Испаритель кондиционера, Терморегулирующий вентиль, Крепление кондиционера, Резистор кондиционера, Реле кондиционера, Шланг кондиционера, Радиатор, Радиатор охлаждения, Крепление радиатора, Шланг радиатора, Датчик охлаждающей жидкости, Радиатор кодиционера, Радиатор инвертора, Патрубок радиатора, Фланец переходник, Расширительный бачок, Крышка расширительного бачка

Назначение и история модели

Это грузопассажирский автомобиль с приводом на обе оси, имеющий повышенную проходимость, допускающий эксплуатацию на дорожном покрытии любого типа.

В армии широко применялся в качестве командно-штабной и разведывательной машины, легкого тягача, для других целей и задач.

Использовался правоохранительными органами, в геологии и топографии, исполнял функции служебного автомобиля в сельской местности, отдаленных, труднодоступных районах.

В 1972 году завод запустил производство УАЗа-469 в двух модификациях.

Армейская модель имеет следующие параметры:

• клиренс 300 мм;
• двойная главная передача на ведущих мостах;
• на всех колесах устанавливались бортовые понижающие редукторные механизмы;
• рессоры из 9 листов.

Гражданская модификация имеет следующие характеристики:

• клиренс 220 мм;
• на ведущих мостах одинарная главная передача;
• рессоры из 7 листов.

На 469-й серии применялся мотор УМЗ 451М 75 л. с. мощностью и 2,5 л объемом, имеющий хорошие технические характеристики.

1985 году Минавтопром изменил систему обозначения моделей автомашин — 469-ая модель стала обозначаться как УАЗ-3151. Грузовик 469Б был переименован в УАЗ-31512-010.

Основные неисправности тормозной системы и их устранение

Вибрация при торможении

Вибрация при торможении

Увод или занос автомобиля при торможении

Причина неисправности	Методы устранения
Деформация тормозного диска	Замените оба диска
Повышенный осевой люфт колеса (сильный износ подшипников передних колес или ослабление крепления гайки ступицы)	Подтяните гайку ступицы колеса, при необходимости замените подшипник
Овальность тормозного барабана	Проточите или замените барабан
Заклинен поршень в заднем колесном цилиндре	Замените цилиндр
Накладка тормозной колодки отслоилась от основания	Замените колодки (одновременно все на одной оси)
Ослабла или сломана стяжная пружина задних тормозных колодок	Замените пружину

Увод или занос автомобиля при торможении

Диагностика и ремонт

Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.

Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:

1. Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
2. Проверьте целостность расширительного бачка и уровень жидкости в нем.
3. Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.

Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:

1. Откройте крышку расширительной емкости и посадите на водительское место помощника.
2. Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
3. Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.

Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.

Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:

1. Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
2. Снимите расширительный бачок.
3. Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
4. Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.

Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе. Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.

Плюсы и минусы УАЗ-315195 Hunter

У человека, не знающего истории модели, нарекания, как правило, вызывают передние слишком узкие двери, со скошенным в задней части дверным проемом. Эта форма была разработана еще в шестидесятые годы, в период подготовки к производству УАЗ-469, при разработке которого образцом дизайна полноприводных внедорожников оставался легендарный Willys MB. Американский джип был короткобазным, поэтому сразу после проема передней двери (которой у Willys, к слову, не было), рама резко поднималась вверх, образуя объемную колесную арку. Учитывая тот факт, что автомобиль был очень высоким, для удобства входа проем шел, насколько это было возможно, до самого низа (такой же подход можно наблюдать в конструкции современных тягачей, в которых в нижнюю часть проема монтируется лестница). УАЗ-469 для комфортабельности был оснащен дверями, к тому же, его база была удлинена, насколько это возможно без потери внедорожных качеств, но не настолько, чтобы поместились полноразмерные двери, обеспечивающие доступ к передним и задним сиденьям. Двери получились узкими, поэтому и в современный Хантер так трудно протиснуться.

По той же причине – несовершенстве изначальной конструкции передней панели, воздуховоды, предназначенные для высушивания лобового стекла недостаточно эффективны. В период создания УАЗ-469 протирать стекла изнутри было обычной практикой водителей грузовиков, да к тому же, армейский прототип был предназначен преимущественно для использования с открытым верхом, чтобы можно было оперативно спешиваться.

Еще владельцы предыдущих моделей отмечали неудобное расположение педалей, и в Хантере эта проблема по-прежнему не решена. Педаль сцепления слишком тугая, педаль тормоза выше педали газа на несколько сантиметров сантиметров, и расположена слишком далеко от пола, что вызывает определенные неудобства. К тому же, педали расположены так, что, работая газом и тормозом, водитель нередко цепляет коленом за рычаг переключения передач.

Таким же общеизвестным минусом является работа МКПП – для попадания в нужную передачу порой приходится отжимать сцепление два-три раза. Это ни в коем случае не дефект, а конструктивная особенность коробки.

Подвеска

Машина имеет зависимую переднюю и заднюю подвеску. Она выполнена в виде двух мостов. Передний мост оборудован поворотными механизмами. Они необходимы для управления автомобилем.

Передний мост установлен на пружинах. Они устанавливаются в специализированные стаканы, расположенные на мосту и раме транспортного средства.

Для снижения колебаний, возникающих из-за неровного дорожного покрытия, предусмотрены масляные амортизаторы. Такая конструкция позволяет машине двигаться плавно, независимо от качества покрытия.

Задняя ось устанавливается на двух полуэллиптических рессорах. Они не допускают проседания автомобиля при полной загрузке. Рессоры крепятся стремянками к оси и серьгами к раме авто. В совокупности с рессорами задний мост оборудован амортизаторами.

Алгоритм работы многофункциональных переключателей

Возможные положения многофункционального подрулевого переключателя: А – фар и указателей поворотов, Б – стеклоочистителя и омывателя

1. Положение I – включается ближний свет (если активирован центральный переключатель на панели приборов). При этом указатели поворотов выключены;
2. Положение II (нефиксируемое) – включение левого поворота;
3. Положение III (фиксируемое) – включение левого поворота;
4. Положение IV (нефиксируемое) – включение указателя правого поворота;
5. Положение V (фиксируемое) – включение правого поворота;
6. Положение VI (рычаг на себя) – включение дальнего света (нефиксированное положение);
7. Положение VII (рычаг от себя) -включение дальнего свет фар, при условии включения центрального переключателя на панели приборов (фиксированное положение).

1. Пол. I – приводы очистителя и омывателя обесточены;
2. Пол. II (нефиксируемое) – активируется прерывистый режим работы стеклоочистителей;
3. Пол. III (фиксируемое) – аналогично пол.2;
4. Пол. IV (фиксируемое) – малая скорость работы постоянного режима стеклоочистителя;
5. Пол. V (фиксируемое) – большая скорость работы постоянного режима очистителя;
6. Пол. VI (рычаг на себя) – одновременное кратковременное включение смывателя и стеклоочистителя (нефиксированное положение);

Положение VI требуется при внештатных ситуациях, когда встречный автомобиль забрызгивает лобовое стекло грязью. Одновременная работа дворников и омывателя позволяет быстро восстановить обзор.

Преемственность узлов и агрегатов

В годы планового хозяйствования цена на автомобили устанавливалась централизовано. И чтобы вписаться в затраты, автопроизводитель вынужден был унифицировать детали – использовать одинаковые узлы и агрегаты сразу на разных моделях.

Схема электропроводки УАЗ 3303

1. Аккумуляторная батарея марки 6СТ-60ЭМ;
2. Генератор переменного тока Г250-П2 с интегрированным регулятором напряжения РР132-А;
3. Электрический стартер типа ;42.3708;
4. Катушка зажигания Б116
5. Трамблер (распределитель зажигания 33.3706);
6. Электронный (транзисторный) коммутатор модели 13.3734;
7. Свечи зажигания типа А11

Обычный подрулевой переключатель

На модели первых лет выпуска устанавливалась панель приборов от модели УАЗ 3741 практически без изменений. Поэтому, схемы включения электронных систем оставались прежними.

Общая панель приборов для моделей 3741и 3303

Для управления осветительными приборами и поворотами использовался подрулевой переключатель обычного типа, имевший фиксируемые положения:

1. Указатель поворотов имел 3 положения – поворот влево, вправо и выключено;
2. Контрольная лампа (на схеме №6) информировала водителя о его режиме;
3. Переключатель головного света (ближнего и дальнего) имел два режима – только ближний и только дальний. Включенный режим отображался с помощью сигнальной лампы (на схеме №8) внутри спидометра.

Классическая схема модифицированного УАЗ 3303-6 с обычными органами управления

В то же время, управление стеклоочистителем и стеклоомывателем (на схеме панели приборов под №23) располагалось под кнопкой выключателя аварийной сигнализации, и имело следующий алгоритм:

1. Очиститель активировался путем вращения ручки;
2. Нажатие на ручку (имеется ввиду утапливание штока в осевом направлении) активировало работу омывателя.

Многофункциональный подрулевой переключатель

Модификация автомобиля в 1993 году получила индекс 3303-6. Среди внесенных изменений в конструкцию авто с удлиненной платформой, особо следует отметить многофункциональный подрулевой переключатель, существенно изменивший внутрисалонную проводку.

Оригинальная схема проводки УАЗ 3303 – модификация с подрулевым переключателем нового типа

Собственно говоря, изменился и алгоритм управления исполнительными механизмами:

1. Системы управления очистителей и стеклоомывателей;
2. Системы управления указателей поворотов;
3. Системы управления головным светом.

Оригинальное фото новой панели приборов

Ограничитель максимальной скорости

Ограничитель максимальной скорости на приборной панели УАЗ Хантер может быть обозначен специальным символом, например, буквой L или значком с изображением ограниченной скорости.

Ограничитель максимальной скорости может быть полезным инструментом для повышения безопасности на дороге. Он помогает снизить риск возникновения аварийных ситуаций и превышения скорости, особенно в условиях ограниченной видимости или на дорогах с интенсивным движением.

Ограничитель максимальной скорости может быть установлен вручную путем изменения настроек или автоматически, если автомобиль оснащен системой контроля скорости.

При наличии ограничителя максимальной скорости на приборной панели УАЗ Хантер, водитель может наблюдать текущую скорость и при необходимости вносить корректировки.

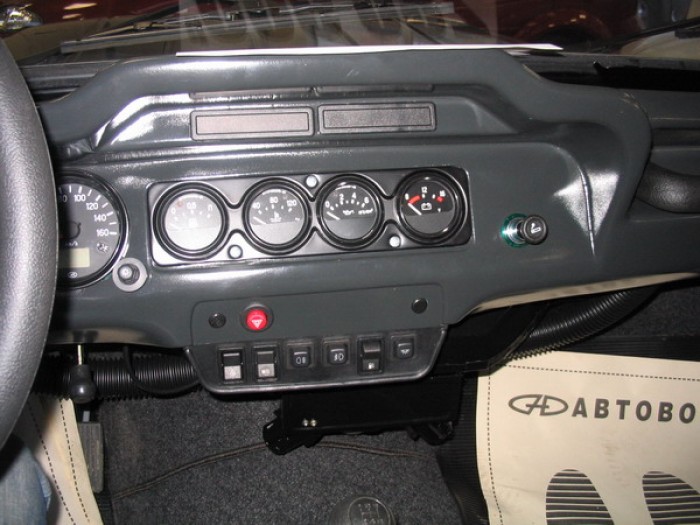

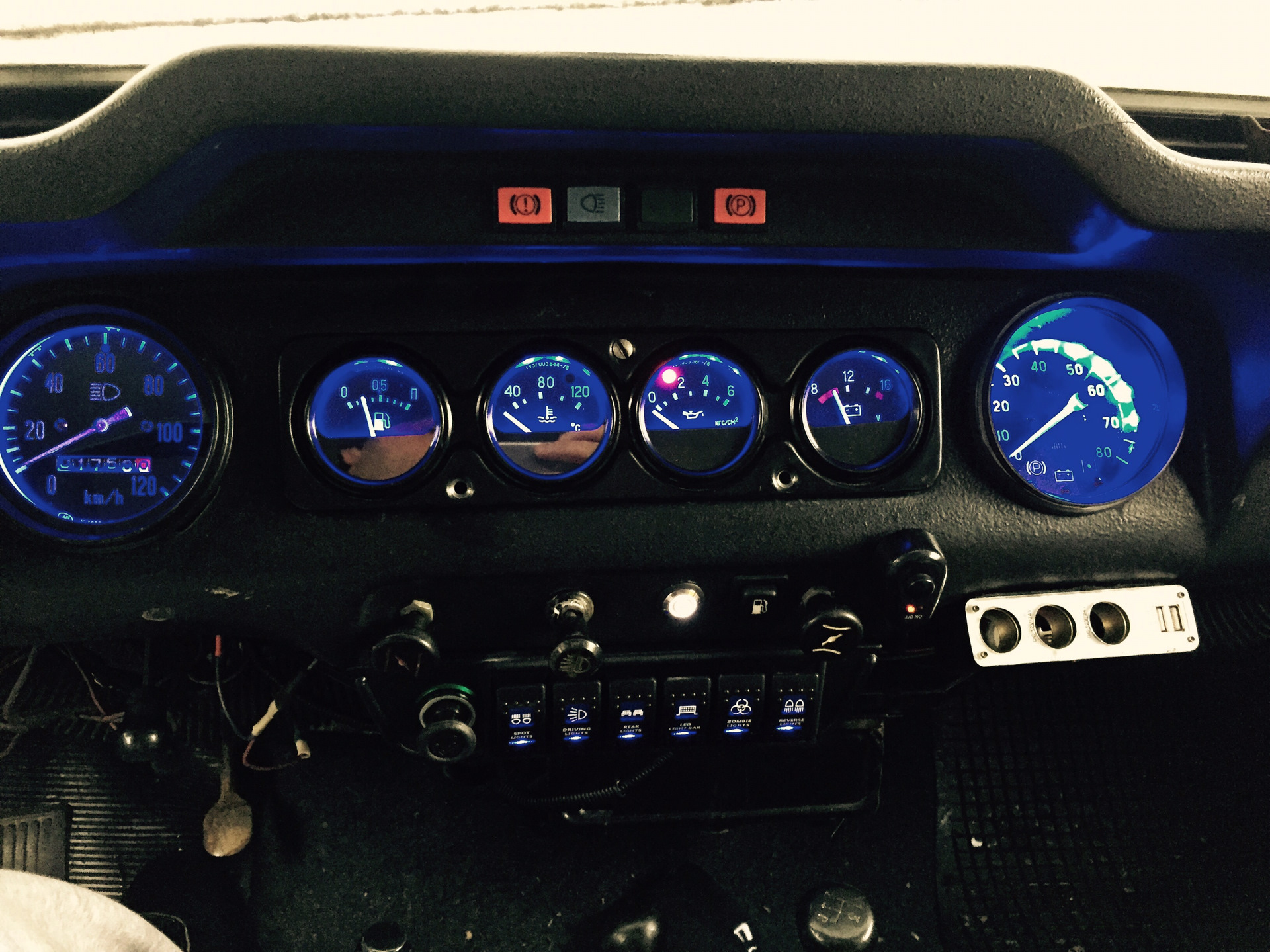

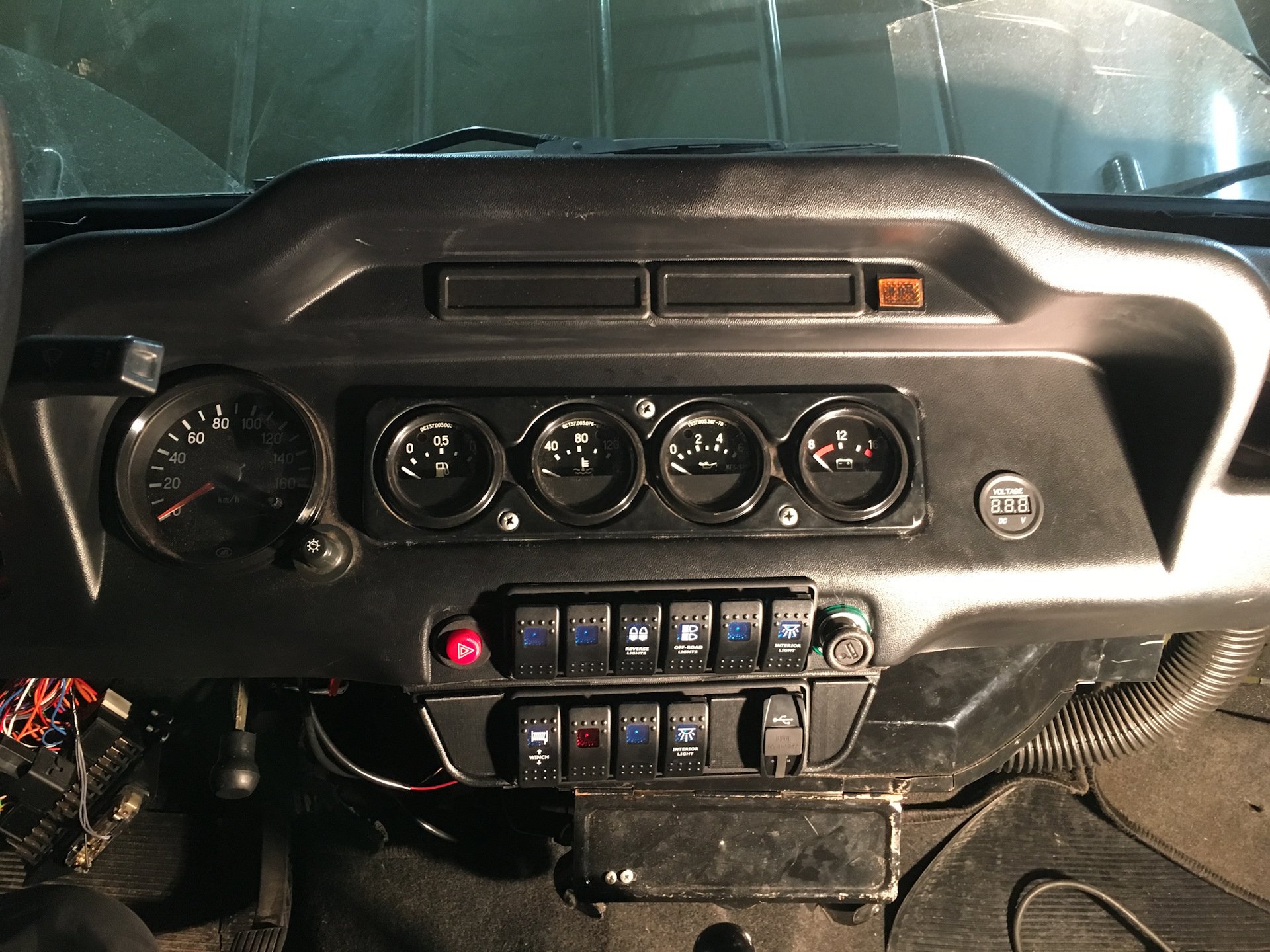

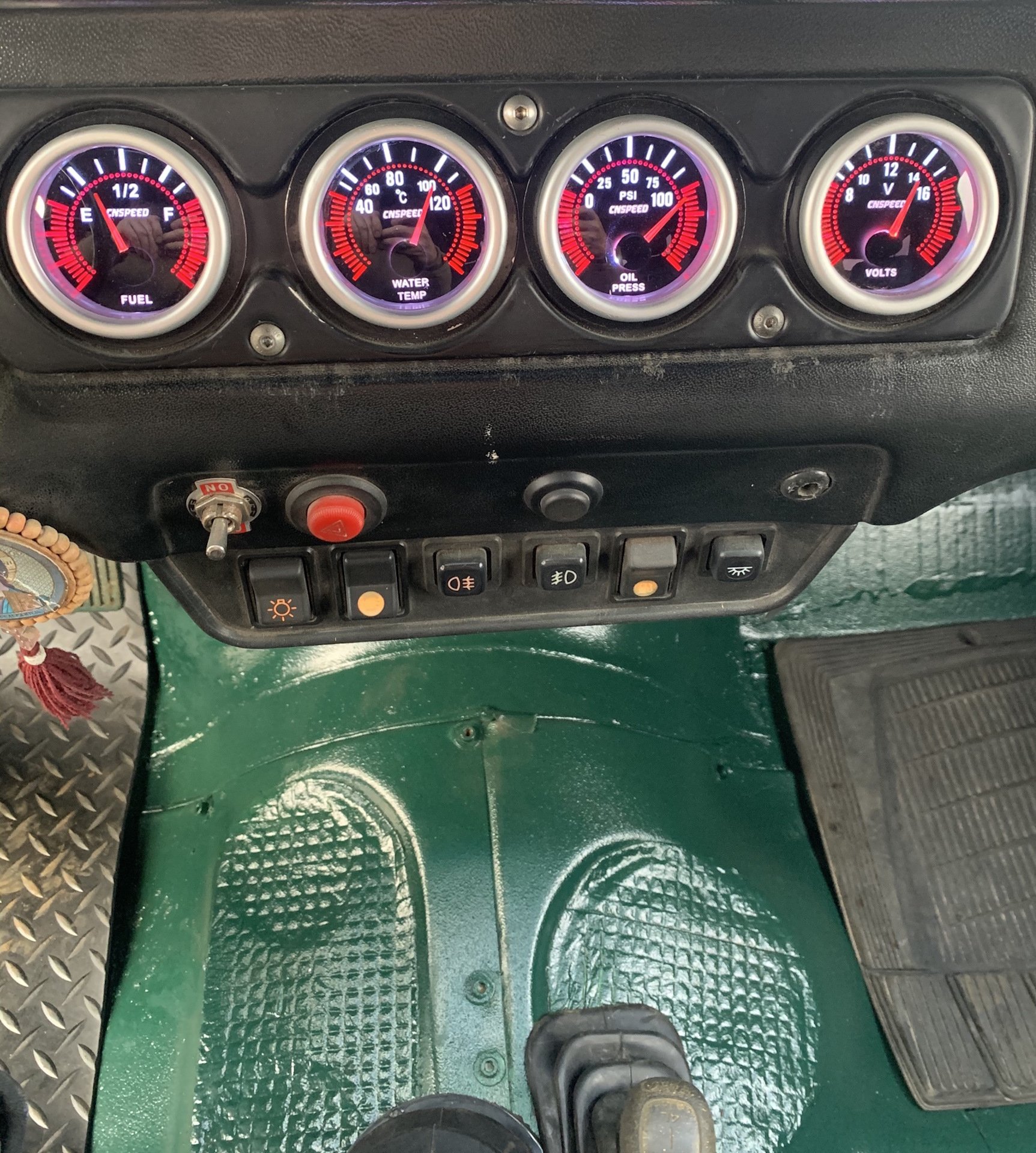

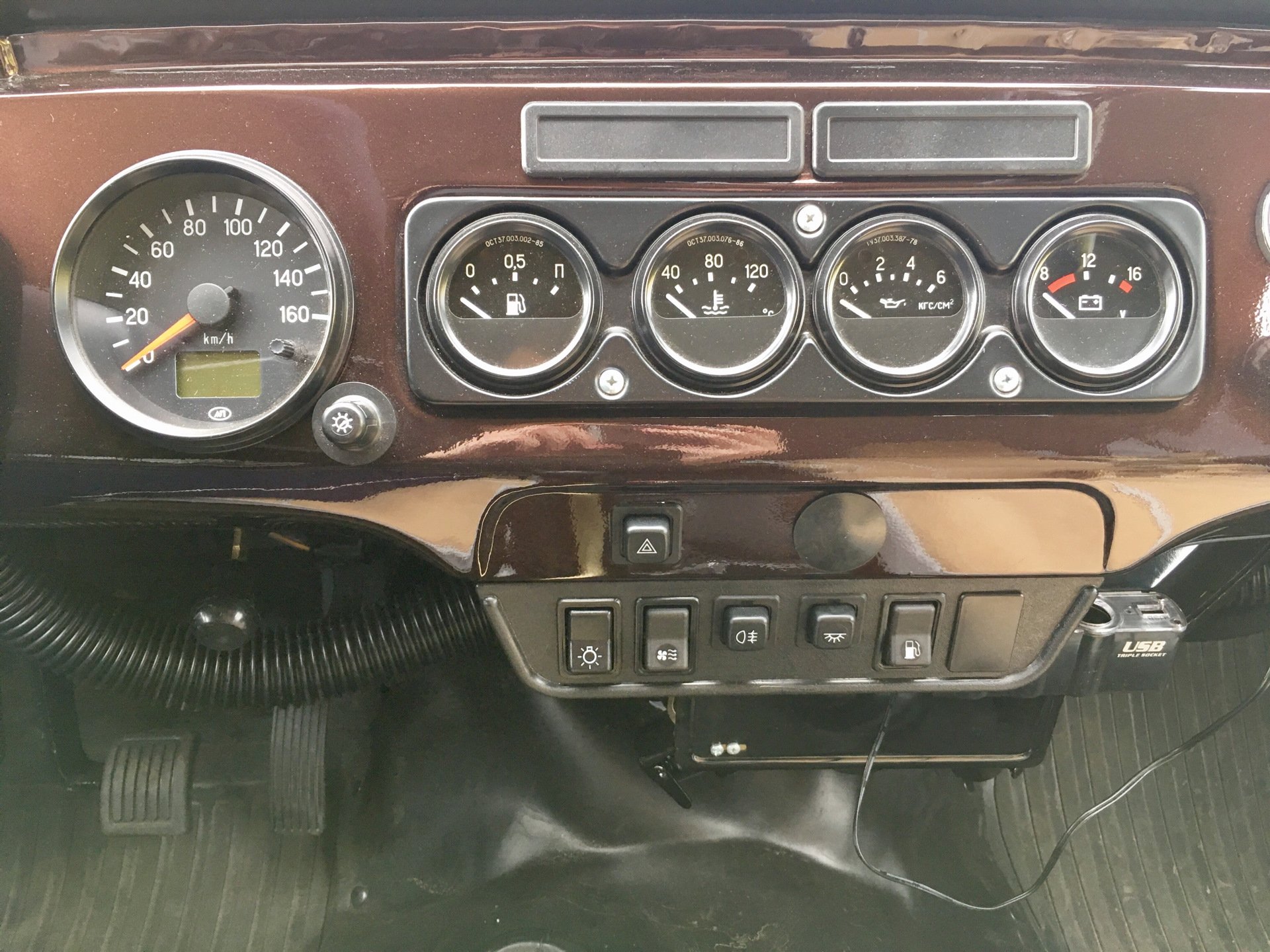

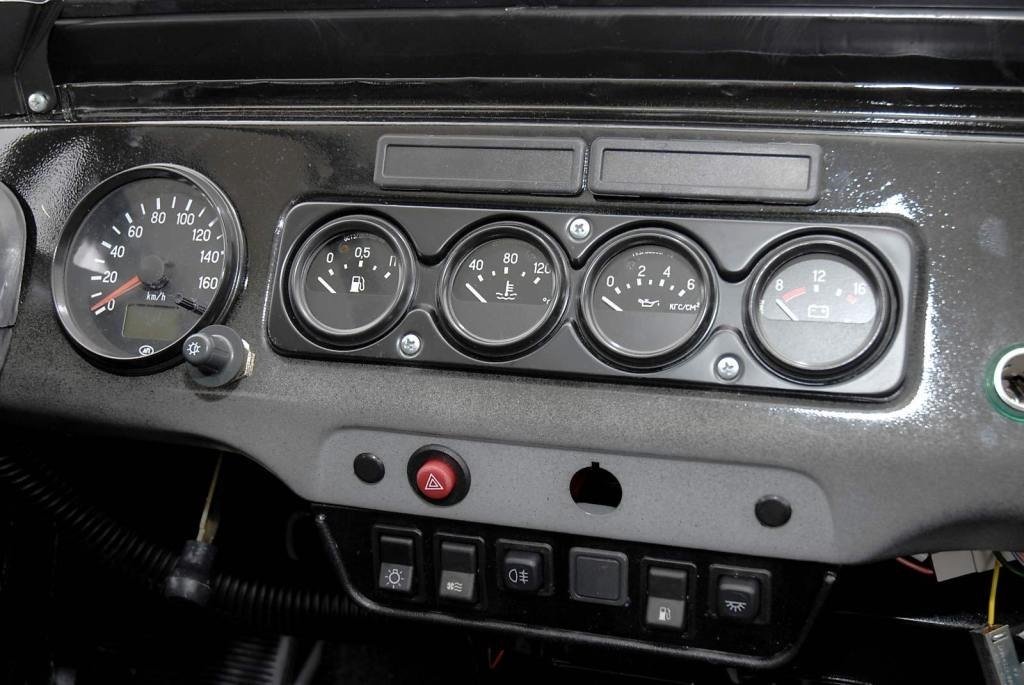

Панель приборов УАЗа Хантер

Все, кто знает интерьер автомобиля изнутри — изрядно удивятся. Ну куда можно натянуть кожу на панель приборов УАЗа Хантер? Ведь там всё настолько аскетично. Просто голый металл. Всё правильно. Сначала придётся установить накладную панель, например, «Викторию-2», а уже её украсить кожей или винилом. То есть, имеются два варианта:

1. Купить и установить готовую панель.
2. Изготовить панель приборов самостоятельно.

Конечно, купить готовую панель приборов для УАЗа Хантер проще всего. Это избавляет от множества лишних действий. Зато при изготовлении этой детали своими руками можно полностью воплотить все свои смелые фантазии. Конечно, если имеется дизайнерская жилка.

«Виктория-2» — панель приборов из магазина

Здесь не будет описание процесса установки данной детали на УАЗ Хантер. Это довольно обширная и отдельная тема. Просто небольшая характеристика и цена вопроса.

Итак, это изделие из пластика со стекловолокном. Цвет, как правило, чёрный. Приборы органично размещены в верхней части. В общем, на фото всё хорошо видно. По оценкам опытных владельцев УАЗа Хантер, средняя цена такой панели 3 500 рублей.
В принципе не очень и дорого.

Внимание!
Материал, из которого выполнена эта деталь, в принципе смотрится и так довольно солидно. Поэтому стоит сначала решить обтягивать или нет кожей «Викторию»

Изготовить своими руками

Здесь тоже не будет подробной инструкции по изготовлению описываемой детали. Главное, материалы, используемые для её изготовления. Это как правило:

• дерево;
• фанера;
• пластмасса;
• металл (жесть).

Важно!
Главное то, что дерево и фанера лучше всего подходят для обтягивания этой детали кожей

Выбрать материал для работы

И вот, панель установлена на своё место. Теперь нужно продумать чем обтянуть её. Имеются две возможности.

1. Натуральная кожа.
2. Искусственный винил.
3. Алькантара самоклеящаяся.

Что выбрать? Тут стоит подумать о следующих вещах. Кожа, конечно, выглядит более респектабельно, и что там говорить более красиво, но и стоимость этого материала значительно выше. Винил значительно дешевле и проще в обработке, хотя менее престижен. Как быть? Ещё один нюанс. УАЗ Хантер внедорожник. Машина для выездов в поле. После охоты или рыбалки, при преодолении труднопроходимых участков в любом случае на панель будет попадать грязь и влага. От частой обработки с элементами влаги и кожа и винил приходят в негодность. Так что следует сразу рассчитывать на возможную замену всей обшивки.
Вот исходя из этих данных и своих финансовых возможностей и нужно решать этот вопрос.

Ну и алькантара. Это искусственный материал, запатентованный в Италии, хотя изобретён японцем. Это искусственная замша. Честно сказать, самый удобный в работе и вполне прилично смотрящийся вариант.

Что понадобится

Если волевым решением в работу определены винил или кожа, то придётся приготовить следующий набор:

• клей;
• ножницы;
• канцелярский нож;
• кисточку;
• фен монтажный (в крайнем случае простой).

Это полный набор для работы с упомянутыми материалами.

Внимание!
Алькантара в основном с самоклеящимся слоем,поэтому достаточно острого ножа

Блоки под капотом

Расположение

Блок предохранителей

Блок силовых предохранителей (1) состоит из плавких вставок высокой мощности. На автомобилях УАЗ 315143 и УАЗ 315148 он состоит из 4 вставок, на остальных из 2.

Общая схема

Назначение

Вариант 2

1. 90А Клемма 30 выключателя зажигания
2. 40А Наружное освещение
3. 15А Подогрев топливного фильтра
4. 90/60А Свечи накаливания

(2) Тут находятся реле и предохранители системы управления двигателем и системы впрыска топлива.

Используется преимущественно на дизельных двигателях УАЗ-315195, 315148.

Схема

Расшифровка

К1	Реле стартера
К2	Реле главное 2
КЗ	Реле главное 1
К4	Реле подогрева топлива
F1	30А  Бортовая сеть
F2	30А Бортовая сеть
F3	25А Реле подогрева топлива
F4	5А Диагностика
F5	20А Реле стартера
F6	10А Датчик массового расхода воздуха
F7	5А Блок управления
F8	15А Реле главное 1
F9	10А Реле главное 2
F10	25А Реле главное 2

Фотогалерея УАЗ 31519

УАЗ в Санкт-Петербурге

• Автосалоны УАЗ в Санкт-Петербурге
• Автозапчасти УАЗ в Санкт-Петербурге
• Автосервисы УАЗ в Санкт-Петербурге
• Авторазборки УАЗ в Санкт-Петербурге

Новости УАЗ

14.02.2020УАЗ откажется от рессор, но оставит задний мост

На Ульяновском заводе идет разработка новой платформы для будущей линейки автомобилей УАЗ. Как стало известно, платформа сохранит рамную конструкцию и задний мост, при этом лишится рессор. Передняя ось будет пружинная, независимая

подробнее

05.02.2019В 2018 году в России закрылось 40 дилерских центров

На январь 2019 года, в России насчитывается 3450 официальных дилерских центров по продаже и обслуживанию автомобилей. Это на 40 центров меньше чем было в январе 2018 года

подробнее

13.09.2018УАЗ Патриот оснастят «автоматом»

В 2019 году Ульяновский автозавод планирует оснастить внедорожник УАЗ Патриот автоматической трансмиссией и внести ряд изменений в конструкцию «долгожителя».

подробнее

12.04.2016Отечественный авто производитель УАЗ разрабатывает кроссовер

В 2020 году авто производитель УАЗ выпустит кроссовер с несущим кузовом под индексом «3170». Так как модель будет другого класса, соответственно конкурировать с тяжелым рамным «Патриотом» не будет.

подробнее

27.02.2015УАЗ Хантер уходит с песней

Легендарный российский внедорожник УАЗ Хантер в конце 2015 года покинет конвейер. По традиции прощания с культовыми автомобилями, Ульяновский автомобильный завод запустил в серию спецверсию модели с символичным названием «Победная серия».

подробнее

18.11.2014Обновленный UAZ Patriot доступен в автосалонах дилеров

С 17 ноября новое поколение Patriot доступно во всех дилерских центрах UAZ. Цена на обновленный UAZ Patriot с бензиновым двигателем стартует с отметки 649000 рублей, с дизельным — 719 990 рублей.

подробнее

01.10.2014УАЗ начинают принимать заказы на обновленный Патриот

С начала октября все официальные дилерские центры УАЗ начинают принимать заказы на обновленный УАЗ Патриот. Производство серийной версии автомобиля будет официально запущено на Ульяновском автомобильном заводе 7 октября, в продаже автомобиль появится в ноябре 2014 года.

подробнее

30.09.2013UAZ объявляет о старте продаж специальной серии Trophy

Начиная с сентября 2013 года, модельный ряд УАЗ пополнился специальной серией Trophy. В спецверсии Trophy можно приобрести UAZ Patriot, UAZ Pickup, UAZ Hunter и коммерческий автомобиль УАЗ 390995.

подробнее

13.08.2013UAZ Patriot обновляется

6 августа 2013 года с конвейера Ульяновского автомобильного завода сошел первый серийный UAZ Patriot 2014 модельного года.

подробнее

27.06.2013Представлен список машин для новой программы льготного автокредитования

Эксперты составили примерный список автомобилей, которые подпадают под условия новой программы льготного автокредитования. Подчеркнем, что список примерный, основанный на нынешних ценах на новые машины в России. В рамках прошлой программы официальный список моделей был сформирован Минпромторгом.

подробнее

Характеристики рессор

До 1994 года выпускались машины с рессорной подвеской, теперь модификации 3151 производятся с рессорами и пружинами. В УАЗ с индексацией 10 в передней части устанавливаются пружины с поперечной и 2 продольными штангами, сзади — 3-листовые узлы. Тоннажность на пружинах достигает 650 кг.

Размерность базы между передними элементами составляет 805 мм, задними — 1110 мм. Передняя деталь грузопассажирских УАЗ имеет длину 1100 мм, ширину пластины прямоугольного сечения — 55 мм. Она содержит 8 листов, которые стянуты между собой центровым болтом и 3 хомутами; снизу они прикреплены на заклепке к последнему элементу, сверху — загнуты к первому. Толщина первой пластины — 7 мм, остальных — 6 мм. Конец рессоры, расположенный спереди, прикрепляется резиновыми втулками к лонжерону конструкции, задний — подвешивается шарнирами на серьге.

Длина задних рессор — 1250 мм. На гражданских моделях, таких как УАЗ-31512, устанавливают 7 прокладок по 7 мм на заднюю деталь, в УАЗ-3151 их 9. Стянуты они 4 хомутами. Грузоподъемность увеличена на 200 кг, зад кузова приподнят.

Передние и задние рессорные механизмы вагонной компоновки по размеру одинаковые, взаимозаменяемы, имеют профиль в виде трапеции с параболическими краями. Длина их составляет 1200 мм, ширина прокладки — 45 мм, толщина — 6,5 мм. Всего листов — 13. Предварительно они подвергаются дробеструйной и термической обработке. Стянуты 4 хомутами, которые ограничивают боковое смещение элементов.

Рессоры с пружинной подвеской производятся на Чусовском металлургическом заводе. Отличительной особенностью детали является клеймо на стяжке-хомуте с наименованием предприятия, датой изготовления и клеймом ОТК.

Задняя 3-листовая деталь 31512-2912012 выполнена по ГОСТ Р 51585-2000, монтируется на машины УАЗ-31512, 31514-10, 3160, также подходит для моделей «Хантер» и «Патриот».

Технические параметры рессоры:

1. Контрольная нагрузка — 504,7 даН.
2. Сборный вес — 16,5 кг.
3. Полная длина — 1415 мм.
4. Расчетная длина — 1350 мм.
5. Внутренний размер втулки ушка — 42 мм.
6. Материал — 50ХГФА.
