Замена и ремонт пыльника
Пыльник без снятия гранаты поменять можно при наличии специального оборудования. Его работа продемонстрирована на видео. » alt=»»> Если такого приспособления у вас нет, для снятия и замены необходимо произвести вышеописанную процедуру по извлечению привода и демонтажу шарнира. Процедура необходима при наличии на пыльнике даже мелких сквозных повреждений.
Временный ремонт пыльника ШРУСа можно произвести, не снимая его с автомобиля. Для этого необходимо тщательно зачистить и обезжирить повреждение, после чего заклеить его кусочком резины и клеем на основе цианокрилата (суперклей).
Альтернативным методом ремонта является герметизация отверстий с помощью силиконового герметика. Следует помнить, что для его полной полимеризации требуются сутки.
На заметку: экспресс-ремонт является временной мерой. Замена пыльника внутреннего шарнира может быть ненадолго отложена, но не отменена полностью. Обычно подобные методы ремонта используют, чтобы добраться до ремонта.
Работа по замене шарнира угловых скоростей (гранаты) на ВАЗ 2112 проходит в несколько этапов:
- Загоняем автомобиль на яму, надёжно его фиксируем (упорами и стояночным тормозом).
- Сливаем масло. Для этого предварительно разогреваем двигатель (и только потом загоняем автомобль на яму), откручиваем пробку, подставляем пустую ёмкость, дожидаемся, пока масло стечёт. Закручиваем пробку.
- Снимаем колесо. Один человек садится за руль и давит педаль тормоза. В это время второй с помощью головки на 30 откручивает ступичную гайку, расположенную в центре колеса. При этом лучше воспользоваться длинным воротком – это облегчит непростую работу. После этого вывешиваем колесо с помощью домкрата (а после закрепляем, например, на деревянной колоде или пне). Снимаем колесо.
- Снимаем полуось. Для этого нужно скрутить ступичную гайку, залить шлицевое соединение ступицы WD-40. Откручиваем болты крепления шаровой и с помощью наставки выбиваем «гранату» из ступицы. Если идёт туго, добавляем WD-40. После чего аккуратно отодвигаем стойку амортизатора и достаём полуось.
- Снимаем с полуоси «гранату». Для этого придётся снять пыльник, разогнув его крепления, после чего с помощью молотка и наставки сбиваем «гранату». Тщательно очищаем полуось.
- Заменяем «гранату» на новую. После чего пальцем набиваем в ШРУС специальное масло в небольшом количестве, надеваем новый пыльник.
Оставшиеся работы выполняются в обратном порядке.
С этой статьей так же читают:
Полезная инструкция, как заменить передние стойки ВАЗ Лада Приора
Тюнингуем Ладу Приору: детальная инструкция по установке короткоходной кулисы на Лада Приора
Замена масла ГУР на Лада Приора
Меняем рулевые наконечники Лада Приора
Порядок проведения разборки
Первая операция — не снятие колеса, а откручивание большой гайки подшипника ступицы. Она зачеканена, так что на поднятой машине ее ослабить будет значительно сложнее. После этого ослабляются колесные болты, и автомобиль поднимается домкратом.
Если на Приоре установлена металлическая защита поддона картера, то ее тоже нужно демонтировать заблаговременно. Кроме того, не помешает частично опорожнить масляный картер КПП, чтобы избежать вытекания жидкой смазки через открытое отверстие после снятия привода.
Дальнейшие шаги производятся по такому алгоритму:
- Отсоединить рулевую тягу от стойки посредством съемника. Для этого надо открутить шаровой палец и надеть на него выдавливающее приспособление. Выпрессовка выполняется закручиванием болта на съемнике.
- Открутить 2 болта, удерживающие шаровую опору. Можно вывернуть руль до упора, чтобы ступица находилась в удобном положении.
- Острым предметом поставить метку на полуоси со стороны КПП, а затем выдернуть ее из шлицевого соединения, взявшись руками с 2 сторон за тормозной диск.
- Поставив под коробку передач небольшую емкость на случай вытекания масла, извлечь из шлицев внутреннюю гранату. Это производится посредством монтировки, чья лопатка опирается на корпус КПП. Если ручного воздействия на монтировку недостаточно, то по ней можно сделать несколько несильных ударов молотком, чтобы сдвинуть узел с места.
Когда привод в сборе снят с автомобиля, его надо разобрать до конца и сменить износившиеся элементы, в том числе пыльники. С них и начинается разборка, для чего необходимо ослабить хомуты крепления и сдвинуть резиновый пыльник, а после зажать полуось в тиски ближе к тому концу, с которым будет вестись работа.
Когда известно, что граната подлежит замене, с ней не стоит церемониться и нужно просто сбить со шлицев молотком, придерживая рукой с другого конца, следом снять пыльник. Вторая граната демонтируется таким же образом, только полуось надо передвинуть в тисках и зажать поближе к шарниру. Если по разным соображениям гранату необходимо сохранить в нормальном состоянии, то сбивать ее нужно аккуратно, пользуясь наставкой из дерева.
Видео замены внешнего шруса без снятия привода с автомобиля.
Суть в замене внешней гранаты на предыдущую с абс – вперед, ждем вас. Мы выложили видео-курс по ремонту автомобилей своими руками. Как отремонтировать машину своими руками в домашних условиях. Мы сами поможем отремонтировать и отремонтировать автомобиль. Мы знаем, как отремонтировать авто с минимальными вложениями. Прилагаю видеоинструкцию.
Категория: Ремонт автомобилей
Смех на тему: двуспальная кровать. Муж с женой Жена: – Дорогой, а мы ролевые игры играем? Муж: - Давай, Жена: – Ты таксист, а я милая молодая девушка приехала, но у меня нет денег на поездку Муж: – Давай, Жена: – Дядя таксист, я нет денег на оплату билета, отпусти меня, пожалуйста Муж: – Иди…
Отзыв автовладельца: Двигатель мощный, подвеска просто классная, правда если и пневма.По внутреннему и внутреннему я могу сказать только то, что было сделано добросовестно, аккуратно и качественно, люди подошли к делу с тонким вкусом. Роскошь без лишних изысков.
Как выполняется замена гранаты на автомобиле Лада Приора?
По рекомендации производителя, замена гранаты на Приоре означает установку нового привода передних колес в сборе — 2 ШРУСа и полуось с каждой стороны. Так как новый узел стоит немалых денег, то вместе с работой выходит слишком большая сумма. Поэтому на практике меняют только изношенную часть данного узла — наружную либо внутреннюю гранату, а то и обе сразу. Если же знать, как поменять эти детали самостоятельно, то можно значительно сэкономить на услугах автосервиса.
Когда требуется замена?
Шарнирные механизмы автомобиля Лада Приора, передающие вращение от двигателя на передние колеса, считаются довольно надежными и в некоторых случаях проходят 100-150 тыс. км. Менять гранаты следует в таких случаях:
- пробег автомобиля составляет более 100 тыс. км;
- детали узла пришли в негодность, о чем свидетельствуют хрустящие звуки при повороте передних колес.
Первый тип замены — профилактический. Рекомендуется автомобилистам, для которых машина — инструмент заработка денег, долженствующий постоянно находиться в боевой готовности и служить безотказно. Замена из-за износа — более распространенный вариант, его практикует большинство владельцев Приоры.
Чтобы менять дорогостоящие детали ШРУСов как можно реже, важно вовремя обнаруживать порванные пыльники, через которые в механизм попадает грязь и пыль. Гранаты отремонтировать невозможно, их нужно только менять. Куда проще и дешевле заменить дырявые пыльники, чтобы узел прослужил как можно дольше
Куда проще и дешевле заменить дырявые пыльники, чтобы узел прослужил как можно дольше.
Подготовка к работе
Для проведения замены гранат необходим автомобильный подъемник или смотровая канава, поскольку часть работ по разборке производится снизу. Потребуется следующий инструментарий и приспособления:
- стандартный набор накидных головок с воротком;
- монтировка;
- ключи рожковые;
- инструмент слесарный, куда входят отвертки, молоток и пассатижи;
- приспособление, помогающее выпрессовать шаровой палец рулевой тяги из гнезда в стойке.
Если съемника для рулевой тяги у вас нет, то его нетрудно найти у знакомых автолюбителей либо просто купить, он стоит недорого. Это стальной цилиндр с прорезью и дном, куда вкручен выдавливающий болт. Для проведения замены на смотровой яме также понадобится домкрат с колесным ключом, чтобы поднимать автомобиль. Для полной разборки узла желательно иметь тиски и приобрести густую смазку «ШРУС-4».
Порядок проведения разборки
Первая операция — не снятие колеса, а откручивание большой гайки подшипника ступицы. Она зачеканена, так что на поднятой машине ее ослабить будет значительно сложнее. После этого ослабляются колесные болты, и автомобиль поднимается домкратом.
Не забудьте подложить под задние колеса надежные упоры для фиксации авто.
Если на Приоре установлена металлическая защита поддона картера, то ее тоже нужно демонтировать заблаговременно. Кроме того, не помешает частично опорожнить масляный картер КПП, чтобы избежать вытекания жидкой смазки через открытое отверстие после снятия привода.
Дальнейшие шаги производятся по такому алгоритму:
- Отсоединить рулевую тягу от стойки посредством съемника. Для этого надо открутить шаровой палец и надеть на него выдавливающее приспособление. Выпрессовка выполняется закручиванием болта на съемнике.
- Открутить 2 болта, удерживающие шаровую опору. Можно вывернуть руль до упора, чтобы ступица находилась в удобном положении.
- Острым предметом поставить метку на полуоси со стороны КПП, а затем выдернуть ее из шлицевого соединения, взявшись руками с 2 сторон за тормозной диск.
- Поставив под коробку передач небольшую емкость на случай вытекания масла, извлечь из шлицев внутреннюю гранату. Это производится посредством монтировки, чья лопатка опирается на корпус КПП. Если ручного воздействия на монтировку недостаточно, то по ней можно сделать несколько несильных ударов молотком, чтобы сдвинуть узел с места.
Когда привод в сборе снят с автомобиля, его надо разобрать до конца и сменить износившиеся элементы, в том числе пыльники. С них и начинается разборка, для чего необходимо ослабить хомуты крепления и сдвинуть резиновый пыльник, а после зажать полуось в тиски ближе к тому концу, с которым будет вестись работа.
Снятие и установка приводов, шрусов передних колес на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)
|

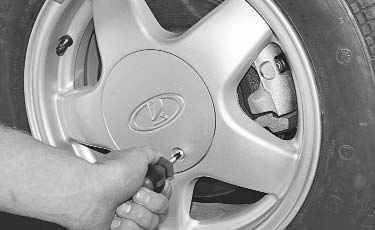

2. Выверните винты крепления декоративных колпаков передних колес… |
3. …и снимите колпаки. |
4. Поддев отверткой, снимите защитные колпаки передних ступиц.
Предупреждение
На колпаках установлены уплотнительные резиновые кольца. Не потеряйте их.
|

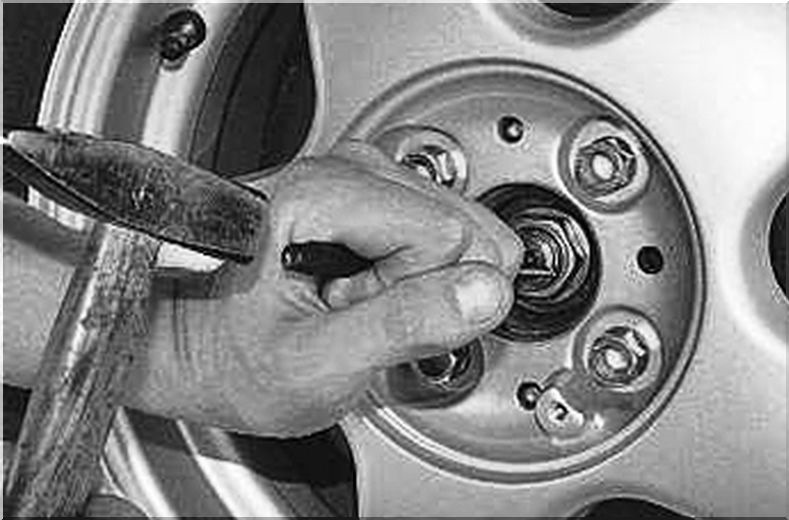

5. Расконтрите гайки ступиц, выпрямив загнутые буртики гаек. |
6. Торцовым ключом «на 30» ослабьте затяжку болтов крепления колес и гаек ступиц. Гайки ступиц затянуты большим моментом, поэтому рекомендуется воспользоваться, например, куском трубы в качестве рычага. |
Предупреждение:
7. Затормозите автомобиль стояночным тормозом, подложите упорные бруски под задние колеса и приподнимите переднюю часть автомобиля, установив надежные опоры. Снимите передние колеса. После этого окончательно отверните гайки ступиц и снимите установленные под ними упорные шайбы.
Предупреждение
Запрещено использовать гайки ступиц повторно.
|
8. Отсоедините поворотные кулаки от рычагов подвески, вывернув ключом «на 17» по два болта крепления шаровых опор с каждой стороны. |

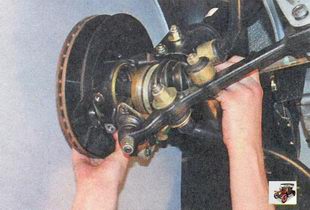

9. Отодвигая наружу амортизаторную стойку, извлеките из ступицы колеса шлицевый хвостовик корпуса внутреннего шарнира левого привода. |
Примечание: Перемещению амортизаторных стоек препятствуют рулевые тяги. Для того чтобы исключить их влияние, при отсоединении от ступицы левого привода выверните рулевое колесо до упора вправо, а при отсоединении правого привода — влево.
|
11. С помощью монтажной лопатки выпрессуйте хвостовик внутреннего шарнира из шестерни полуоси дифференциала… |
12. …и снимите левый привод. |
Предупреждение
Если вы предполагаете снимать оба привода сразу, то после того, как сняли левый привод, вставьте вместо него в коробку передач технологическую заглушку (например, старый внутренний шарнир). Только после этого снимайте второй привод. В противном случае полуосевые шестерни дифференциала могут сместиться и приводы будет невозможно установить.
13. Выпрессуйте из шестерни полуоси правый привод и снимите его.
Предупреждение
14. Перед установкой приводов Лада Приора (Lada Priora) обязательно замените стопорные кольца на хвостовиках корпусов внутренних шарниров, иначе привод может самопроизвольно выскочить из полуосевой шестерни во время движения.
15. Для установки привода вначале введите шлицевый хвостовик корпуса наружного шарнира в ступицу колеса, установите упорную шайбу и навинтите гайку ступицы до упора, не затягивая ее окончательно.
16. Затем введите шлицевый хвостовик корпуса внутреннего шарнира в сальник внутреннего шарнира и немного проверните вал привода, чтобы совпали шлицы хвостовика и шестерни полуоси.
17. Отведите вниз рычаг передней подвески и резким движением амортизаторной стойки с поворотным кулаком запрессуйте привод в шестерню полуоси до момента фиксации привода стопорным кольцом.
18. Проверьте надежность фиксации привода в шестерне полуоси: возьмитесь руками за кулак амортизаторной стойки и попытайтесь с силой выдернуть хвостовик шарнира из коробки передач. Если это удалось, повторите попытку запрессовки привода в коробку передач. Если и после второй попытки удалось руками извлечь привод, замените стопорное кольцо другим.
19. Аналогично установите второй привод, вынув из шестерни полуоси технологическую заглушку.
20. Присоедините к поворотным кулакам шаровые опоры амортизаторных стоек (см. п. 8).
21. Установите колеса и вверните болты крепления колес до упора, не затягивая их окончательно.
22. Установите автомобиль на колеса, сняв с опор, и затяните гайки ступиц моментом, указанным в приложении.
Предупреждение
Перемещать автомобиль при незатянутых гайках ступиц категорически запрещено во избежание повреждения сепараторов подшипников ступиц.
23. Застопорите гайки ступиц, отогнув (например, большой отверткой) стопорные буртики гаек в пазы хвостовиков корпусов наружных шарниров.
24. Установите колпачки ступиц.
25. Затяните болты крепления колес моментом, указанным в приложении.
26. Установите декоративные колпаки колес.
Можно ли ставить шрусы от ВАЗ 2110 на Ладу Приору ВАЗ 2170?
Можно ли ставить шрус, привод (гранату) на ВАЗ 2170 от ВАЗ 2110.
Отличие шруса ВАЗ 2110 от ВАЗ 2170 в том, что на наружный ШРУС ВАЗ 2170 напрессовано зубчатая шестеренка /венец — для обеспечения работы датчика скорости АБС. Т.е. получается, тем, у кого АБС нет, можно ставить и тот, и другой без всяких проблем, в противном случае если у вас есть ABS, но вы установили привод, шрус от ВАЗ 2110, то ABS будет работать некорректно.
Этап проверки пыльника шруса
Если же при повороте был слышен хруст, то стоит осмотреть пыльник. Для этого вам понадобится вывернуть колеса до упора влево или же вправо. Благодаря таким поворотам будут видны пыльники и места их изгибов.
При осмотре пыльника вокруг него не должно быть трещин, переломов, следов масла или масляных пятен. Когда такого не выявлено, можете быть спокойны, пыльник в порядке. В случае, когда увидели на гофрированной резинке пыльника повреждения или трещины, тогда лучше всего будет неотложная его замена.
Часто советуют вместе с пыльником (если поломка была долгое время) заменить и сам шрус, так как через время после попадания влаги и пыли он может перестать выполнять свои функции. Замену шруса стоит производить, если во время поворота руля слышно посторонние звуки в виде хруста.
Стоит помнить, что шрус стоит осматривать и менять, если был выявлен люфт в соединениях устройства, но не заводской люфт на подвижные механизмы. Чтоб проверить, нужно покачать вал рукой в разные стороны. При ощущениях свободного хода вала во время качания, это показатель того, что придется заменить шрус и его составляющие. Так как из-за мелкой трещины на пыльнику, может выйти из строя весь ШРУС.
Лада Приора, 1 поколение (2007) — технические характеристики
Автомобиль Лада Приора, 2016
| Автомобиль | Лада Приора, 2016 | |
| Модификация | 1.6 8-кл. | 1.6 16-кл. |
| Тип кузова | 4-дверный седан | |
| Число мест | 5 | |
| Длина, мм | 4350 | |
| Ширина, мм | 1680 | |
| Высота, мм | 1420 | |
| Колесная база, мм | 2492 | |
| Дорожный просвет (клиренс), мм | 165 | |
| Снаряженная масса, кг | 1163 | |
| Тип двигателя | бензиновый, с распределенным впрыском | бензиновый, с распределенным впрыском |
| Расположение | спереди, поперечно | спереди, поперечно |
| Число и расположение цилиндров | 4, в ряд | 4, в ряд |
| Рабочий объем, куб. см. | 1596 | 1596 |
| Число клапанов | 8 | 16 |
| Максимальная мощность, л. с. (кВт) / об/мин | 87 (64) | 106 (78) / 5800 |
| Максимальный крутящий момент, Нм / об/мин | 140 / 3800 | 148 / 4200 |
| Коробка передач | механическая, | |
| Привод | передний | |
| Шины | R13 | 175/65 R14 |
| Максимальная скорость, км/ч | 176 | 183 |
| Время разгона 0-100 км/ч, с | 12,5 | 11,5 |
| Расход топлива в смешанном цикле, л/100 км | 7,3 | 6,8 |
| Емкость топливного бака, л | 43 | |
| Тип топлива | бензин АИ-95 |
Автомобиль Лада Приора, 2013-2015
| Автомобиль | Лада Приора, 2013–2015 | |||
| Название модификации | 1.6 | 1.6 (106 л. с.) | 1.6 | 1.6 |
| Тип кузова | седан | 5-дверный хэтчбек | 5-дверный универсал | |
| Число мест | 5 | 5 | 5 | |
| Длина, мм | 4350 | 4210 | 4340 | |
| Ширина, мм | 1680 | 1680 | 1680 | |
| Высота, мм | 1420 | 1435 | 1508 | |
| Колесная база, мм | 2492 | 2492 | 2492 | |
| Снаряженная масса, кг | 1163 | 1163 | 1088 | |
| Тип двигателя | бензиновый, с распределенным впрыском | бензиновый, с распределенным впрыском | бензиновый, с распределенным впрыском | |
| Расположение | спереди, поперечно | спереди, поперечно | спереди, поперечно | |
| Число и расположение цилиндров | 4, в ряд | 4, в ряд | 4, в ряд | |
| Рабочий объем, куб. см. | 1596 | 1596 | 1596 | |
| Число клапанов | 16 | 16 | 16 | |
| Максимальная мощность, л. с. (кВт) / об/мин | 98 (72) / 5600 | 106 (78) / 5800 | 98 (72) / 5600 | 98 (72) /5600 |
| Максимальный крутящий момент, Нм / об/мин | 145 / 4000 | 148 / 4200 | 145 / 4000 | 145 / 4000 |
| Коробка передач | механическая, | механическая, | механическая, | |
| Привод | передний | передний | передний | |
| Шины | 185/65 R14 | 185/65 R14 | 185/65 R14 | |
| Максимальная скорость, км/ч | 183 | 183 | 183 | |
| Время разгона 0-100 км/ч, с | 11,5 | 11,5 | 11,5 | |
| Расход топлива в смешанном цикле, л/100 км | 7,2 | 6,9 | 7,2 | 7,2 |
| Емкость топливного бака, л | 43 | |||
| Тип топлива | бензин АИ-95 |
Автомобиль Лада Приора, 2008-2013
| Автомобиль | Лада Приора, 2008–2013 | ||
| Название модификации | 1,6 л 8-кл. | 1,6 л 16-кл | Купе |
| Тип кузова | седан/5-дверный хэтчбек/универсал | 3-дверный хэтчбек | |
| Число мест | 5 | ||
| Длина, мм | 4350/4210/4330 | 4210 | |
| Ширина, мм | 1680 | 1680 | |
| Высота, мм | 1420/1435/1508 | 1435 | |
| Колесная база, мм | 2492 | 2492 | |
| Сняряженная масса, кг | 1088 | 1088 | |
| Тип двигателя | бензиновый, с распределенным впрыском топлива | бензиновый, с распределенным впрыском топлива | бензиновый, с распределенным впрыском топлива |
| Число и расположение цилиндров | 4, в ряд | 4, в ряд | 4, в ряд |
| Число клапанов | 1596 | 1596 | 1596 |
| Рабочий объем, куб. см. | 8 | 16 | 16 |
| Максимальная мощность, л. с. / об/мин | 81 / 5200 | 98 / 5600 | 95 / 5600 |
| Максимальный крутящий момент, Нм / об/мин | 120 / 2700 | 145 / 4000 | 145 / 4000 |
| Коробка передач | механическая, | ||
| Привод | передний | ||
| Шины | 185/65 R14, 175/65 R14, 185/60 R14 | ||
| Максимальная скорость, км/ч | 172 | 183 | 183 |
| Время разгона 0-100 км/ч, с | 11,5 | ||
| Расход топлива в смешанном цикле, л/100 км | 7,6 | 7,2 | 7,2 |
| Емкость топливного бака, л | 43 | ||
| Тип топлива | бензин АИ-95 |
Замена переднего внутреннего ШРУСа
Решив выполнить замену переднего внутреннего ШРУСа, запаситесь следующими инструментами и запчастями:
- новым передним ШРУСом, в том числе хомутом и смазкой;
- набором стандартных инструментов (домкратом, монтировкой, плоскогубцами, отвертками, ключами и пр.).
Для замены переднего внутреннего ШРУСа необходимо поставить автомобиль на смотровую яму или подъемник, поскольку шарнир расположен в нижней части авто, и только в этом случае можно получить доступ к узлу. Работы по замене элемента производятся в следующей последовательности:
- автомобиль фиксируется при помощи ручного тормоза и переключения коробки на четвертую передачу;
- под задними колесами размещаются противооткатные клинья;
- после этого демонтируется защитный колпак агрегата и откручивается гайка ступицы;
- затем откручиваются болты, при помощи которых крепится колесо автомобиля;
- колесо, на котором требуется замена переднего внутреннего ШРУСа, вывешивается при помощи домкрата;
- после демонтажа шести болтов шарнир будет держаться за счет фланца;
- откручиваются два болта, при помощи которых крепится нижняя опора кулака;
- руль выкручивается до упора, что приводит к выпадению шарнира;
- производится замена и монтаж нового переднего узла.
Снятие и замену переднего внутреннего ШРУСа можно выполнять отдельно, но можно и одновременно с внешним. Воспользовавшись приведенным выше алгоритмом действий, легко заменить внутренний шарнир. Однако при замене нового трипоидного ШРУСа можно столкнуться с некоторыми сложностями, касающимися установки трехлучевой вилки. Иногда ролики, расположенные на ней, не попадают в направляющие канавки внутри корпуса. Для решения этой проблемы необходимо несколько раз провернуть приводной вал.
Не забудьте о снятой со старого ШРУСа пластиковой заглушке, которую необходимо установить на новый, заполненный смазкой передний внутренний узел. Также может возникнуть необходимость в замене пыльника внутреннего шарнира. Для удобства работайте с конца вала, ближе расположенного к трансмиссии. Снимите внутренний пыльник, стопорящее кольцо, саму деталь. Для замены пыльника переднего шарнира не потребуются значительные усилия или время.
Работа по замене переднего внутреннего ШРУСа занимает порядка 40 минут. Однако новичкам, не имеющим слесарных навыков, проще отправиться в сервис, где опытные специалисты выполнят всю работу за вполне приемлемую стоимость.
И еще одно. При замене шарнира стоит установить и новый пыльник – тем более что это не потребует дополнительных серьезных временных или финансовых затрат.
Замена наружного шруса приора

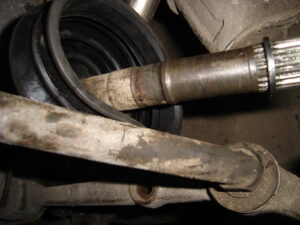

На валу шрус сидит при помощи шлицевого соединения. На шлицах имеется две прорези в которые установлены стопорные кольца С внутренней стороны кольцо ограничивает движение шруса внутрь вала. И представляет собой жесткое упорное кольцо. вала с другой стороны стопорное кольцо шруса пружинит и при установке шруса оно сжимается. Во внутренней части шлицевой части шруса есть прорезь.
Кольцо попадает в него и распрямляясь стопорит шрус от выхода его с вала наружу. Это соединение обеспечивает нахождение шруса в зафиксированном положении и исключает его биение. Для того чтобы шрус вышел необходимо нанести несколько резких ударов по шрусу. В результате чего стопорное кольцо сожмется и шрус свободно сойдет с вала. Остаётся удалить остатки старой смазки порванный пыльник с вала. И промыть шлицевое соединение.
Набивка шруса смазкой
Перед установкой шрус необходимо наполнить смазкой. В качестве смазки используется специальное масло ШРУС 4. Набивать смазку необходимо внутрь шлицевой части до тех пор пока она не начнет показывать из шариков.
Тем самым заполнит весь внутренний объём шруса.
Замена пыльника шруса на приоре
Пред установкой шруса на вал необходимо надеть пыльник шруса. Внутренне стопорное кольцо снимать не обязательно. Пыльник надевается на вал как чулок. Он при этом выворачивается . После того как пыльник пройдет стопорное кольцо его нужно вывернуть обратно.
Для установки узкой части пыльника на валу имеется кольцеобразное расширение. Пыльник должен его проскочить.. и упрется в него обратной стороной . это будет выглядеть как ограничитель для пыльника. Если его установить до этого расширения пыльник быстро порвется. И замену пыльника шруса Приоры необходимо будет повторять.
Установка шруса на вал
Шрус необходимо вставить в шлицевую часть вала до наружного стопорного кольца. После того как шрус в него упрется нанести несильный резкий удар по шрусу снаружи. Обязательно в место удара требуется подложить деревянный брусок. Чтобы не повредить резьбу шруса.
Наружное стопорное кольцо от удара сжимается и шрус насаживается на вал до упора во внутреннее стопорное кольцо. Как только шрус упрется. защёлкнётся наружное стопорное кольцо попав в паз шруса. Необходимо надеть пыльник на шрус . После того как пыльник встал на своё место . Устанавливаются хомуты.
Как затянуть хомут на шрусе
Затяжка хомутов требует большого терпения тем более если делаешь это не часто. Хомут который идет в комплекте. Наиболее точно подходит для установки на пыльник шруса. Потому что после установки имеет незначительные выступы. Которые не позволяют зацеплять траву, проволоку и все возможные волокна.
Принцип установки достаточно простой. На конце хомута есть прорез с выступающим пиком . необходимо пик зацепить за выступ на хомуте расположенном именно в том месте которое дает нормальное натяжение хомута. На хомуте есть еще два дополнительных выступа. Предусмотренных для захвата пассатижами или клещами. С помощью этих выступов стягивается хомут. Хомут с меньшим диаметром стягивается практически без проблем. При помощи пассатижей.
Их размаха хватает для того чтобы достать до выступов на хомуте. А вот с хомутом большего диаметра пришлось повозится. Требуется больший размах чего то что может стянуть хомут. Не нашёл в гараже под рукой ничего подходящего такого размера. Пришлось использовать старые ножницы по металлу предварительно проточив крючки на кончиках ножниц. И только после этого получилось стянуть и сцепить хомут.
В магазинах продаются отдельно так называемые евро хомуты. Ставить их удобнее и быстрее. Сцепляется хомут при помощи выступов на конце. Затем стягивается при помощи обычных клещей.
После установки пыльника можно вставить шрус в ступицу.
Установка шруса в ступицу.
После того как шрус установлен на вал. Его необходимо вставить в ступицу.для снова отводится стойка . шрус легко входит в ступицу.
Шаровая опора прикручивается к стойке двумя болтами. После чего необходимо снова поставить колесо на свое место и опустить автомобиль, чтобы протянуть гайку крепления шруса.
Затем снова снять колесо, Поставить защитный колпак на свое место. Закрутить стабилизатор.
Замена шруса на Лада Приора. Процедура не сложная. Это означает что сделать ремонт самому даже если не когда этого не делал можно без особых усилий. Единственно с хомутами конечно проблематично. Следовательно лучше заранее позаботиться и приобрести евро хомуты на пыльники
Источник
Комплект деталей для монтажа пневматической подвески Лада Приора
Принципы работы пневмоподвески основаны на применении в системе сжатого воздуха, который за счет сжатия способен регулировать клиренс транспортного средства. Установка пневмоподвески на Приору позволяет сделать управление автотранспортным средством более комфортным на любом типе дорожного покрытия.
Независимая подвеска на Приору устанавливается на автомобиль своими руками, и процесс монтажа является несложным. Поэтому установку пневмоподвески на Приору может осуществить каждый автолюбитель, если следовать определенным советам и рекомендациям специалистов.
Чтобы собственными силами осуществить монтаж подвески Приоры, нужно знать некоторые тонкости этой операции. Помимо этого, для проведения работ по переоснащению подвески Приоры потребуется приобрести в автомагазине комплект деталей. Для проведения монтажных работ по переоснащению подвески потребуются следующие детали.
| Деталь | Описание |
| пневмоподушка | Пневмоподушка представляет собой самую дорогостоящую деталь среди всех комплектующих, из которых состоит пневматическая независимая подвеска на Приору. Этот элемент подвески устанавливается на автомобиль вместо штатных элементов подвески. В процессе нагнетания сжатого воздуха в подушку происходит изменение клиренса Лада Приора. При снижении давления в пневмоподушке происходит уменьшение клиренса автотранспортного средства. Регулировка дорожного просвета — основная функция пневмоподушки подвески Приоры. |
| компрессор | Компрессор является одним из основных компонентов пневматической системы, обеспечивающим выполнение всех функций, которые выполняет подвеска на Приору. Компрессор, который монтируется на автотранспортном средстве, необходим для осуществления нагнетания воздуха в пневмоподушке. |
| крепежные детали и брекеты | Монтируется независимая подвеска на Приору при помощи применения специальных крепежных элементов и брекетов. Используя эти элементы, осуществляют крепление пневмоподвески Лада Приора к кузову автомобиля. Эти детали при наличии некоторых навыков работы с металлом можно изготовить самостоятельно, но лучше всего эти крепежные комплектующие для подвески Приоры заказать и изготовить у специалиста. В таком случае будет гарантия качественного изготовления комплектующих. |
| пневмоклапаны | Независимая подвеска на Приору комплектуется двумя пневмоклапанами, которые предназначаются для пропускания пневмопотока. Один из них предназначается для осуществления нагнетания в пневмоподушку, а второй пневмоклапан — для осуществления выпуска воздуха. |
| манометр | Для установки в систему подвески на Приору можно использовать тот манометр, который используется в пневмосистемах, работающих при давлении определенного диапазона. |
| пусковая кнопка | Пусковая кнопка предназначена для регулировки состояния пневмоподвески непосредственно из салона Лада Приора. |
| магистраль подачи воздуха | оздушная магистраль, которую имеет независимая подвеска на Приору, состоит из системы трубок, соединяющих между собой все пневмоподушки, составляющие основу подвески Приоры. |
| датчик давления воздуха | Датчик давления — сенсор, располагающийся в удобном месте пневмомагистрали, используется для контроля за состоянием подвески непосредственно из салона. |
| реле запуска |
Диагностика ШРУСа
Сначала введем немного теории, и скажем, что ШРУСы бывают двух типов – внутренние и внешние. Внутренний ШРУС располагается в КПП, откуда механизм осуществляет передачу вращающего движения непосредственно от трансмиссии к внешнему ШРУСу. Внешний – это механизм, элементы которого соединены со ступицей колеса, откуда осуществляется процесс передачи вращательного движения к колесу от самой ступицы.
Внешний и внутрениий ШРУСы
На первый взгляд может показаться, что у них одинаковый срок эксплуатации, но, несмотря на имеющуюся схожесть конструкции и комплектующих, это не так. Например, внешний ШРУС напрямую взаимодействует с колесом, от которого принимает энергию от ударов, полученных в поездке. Пыльник ШРУСа, находящийся в «относительной» безопасности производится из мягкой резины, в большей степени, чем другие элементы узла, подверженной износу от различных воздействий климата, будь то чрезмерная сухость или влажность, температурных воздействий, контактов с переработанными нефтепродуктами и т.д. Если герметичность резинового пыльника будет нарушена, то попадающие в него песок и грязь в короткий срок приведут к неисправности внешний ШРУС.
Внешний ШРУС с пыльником
О том, что ШРУС неисправен, автомобилист может узнать по следующим признакам:
- Насыщенный хруст, слышимый на каждом повороте машины. При этом, хруст слышен не при каждом повороте руля, но лишь при поворотах во время поездки налево или направо;
- Звук «хруста», дающий о себе знать во время сцепления. Прежде всего, звук проявляется при старте из неподвижного состояния;
- Если во время диагностики был выявлен люфт на соединениях шарнира. Люфт становится отчетливо явным в процессе осмотра ШРУСа, когда колесо находится в вывешенном состоянии;
- Наличие рывков в процессе разгона.
Диагностика ШРУСа проводится следующими «нехитрыми» способами:
Способ №1. Автомобилистом выворачивается руль в ту или другую сторону до самого упора, после чего включается передача, и делается попытка быстро стартовать с места. Наличие характерного хруста во время этой операции говорит о значительной степени изношенности «гранаты» в целом, или ее отдельных элементов, или же, что она уже находится в неисправном состоянии и требует замены.
Еще на этапе «первичного осмотра», при поднятом автомобиле, можно сделать некоторые выводы
Например, как только ШРУС становится виден, следует обратить внимание на его внешний вид. Целостность гофрированной резинки как правило является свидетельством отсутствия неисправностей
Если же налицо нарушение герметичности ШРУСа, и повсюду видны следы вытекшей смазки из пыльника, это говорит об упущенном моменте возможного ремонта, поскольку грязь и песок уже могли сточить подвижные элементы конструкции, что и привело к проблемам при вождении.
Порванный пыльник ШРУСа
Иногда еще можно обойтись только заменой пыльника, но, в любом случае, лучшим решением станет поездка в автосервис на проведение комплексной диагностики.
