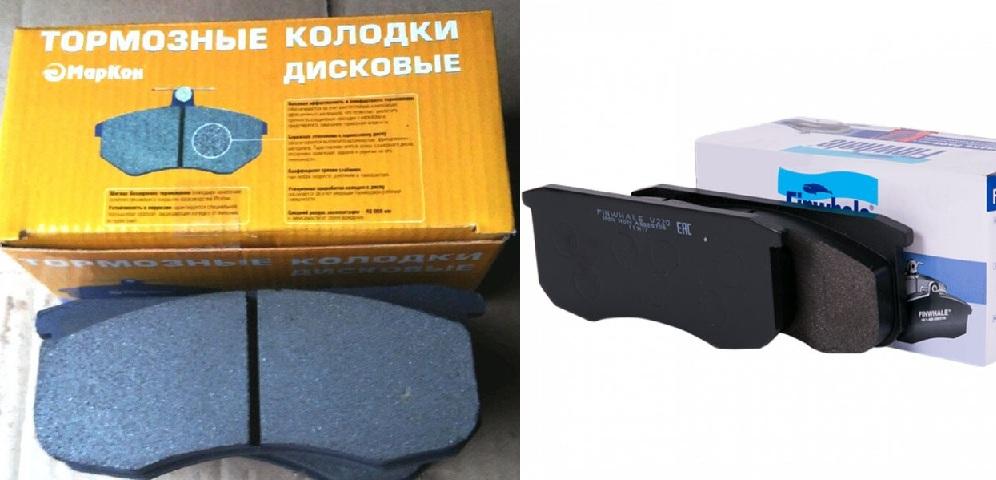

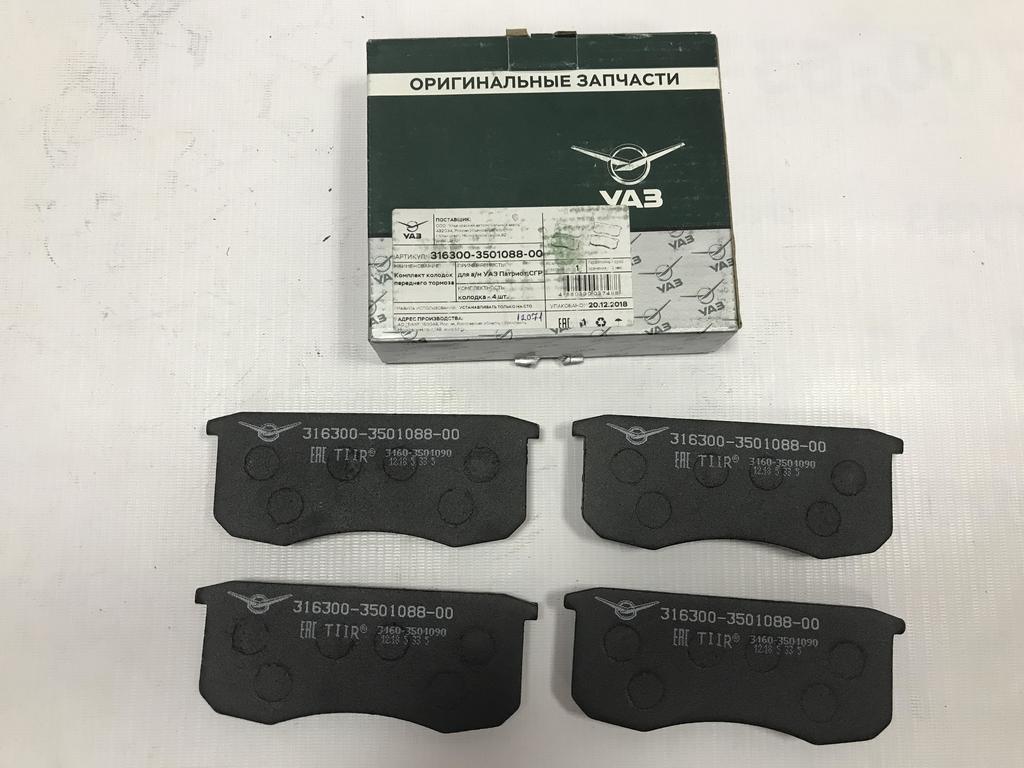

Передние тормозные колодки на патриот и их замена

Покупка комплектующих

Сразу предупредим владельцев, для установки на заднюю колесную пару не подходят передние дисковые тормоза УАЗ Патриот, так как они слишком мощные. Можно использовать комплектующие с автомобилей других марок, например, переднеприводных моделей ВАЗа, но их придется существенно дорабатывать, чтобы подогнать под Патриот.
Сейчас в продаже есть готовые комплекты ЗДТ на УАЗ Патриот, в которые входят кронштейн, диск с суппортом, специальное крепление для ручника и инструкция по установке

Обратите внимание, есть разные варианты для установки в автомобиле с АБС и без нее, также в комплекты могут входить суппорты от разных автомобилей отечественных (ГАЗ, ВАЗ) и зарубежных.
Кроме дисковых тормозов понадобятся ремкомлект, крепежные элементы и тормозная жидкость

Тормозные диски на УАЗ Патриот

Автомобиль УАЗ Патриот – машина относительно недорогая. Дисковые тормоза присутствуют только на передней оси. В силу относительно малой скорости, но большой нагрузки необходимо контролировать состояние всех узлов машины. Особенно это касается тормозной системы. При стачивании тормозных дисков всего на 2 мм необходимо осуществлять их замену.

Использование автомобиля всегда подразумевает определенную опасность. Избежать аварии возможно путем постоянного контроля за состоянием всех узлов. Толщина тормозных дисков UAZ Patriot составляет ровно 25 мм. Необходимо контролировать данный параметр постоянно. Только так можно избежать неравномерного износа колодок, а также проблем при остановке, увеличения тормозного пути.

Величина минимальной толщины при которой рекомендуется выполнить замену – 23 мм. Установлены требования и к торцевому биению. На уровне 0.12 мм. Если хотя бы один из параметров не соответствует нормам – необходимо заменить диск. Диаметр его составляет 300 мм. На рынке представлен обширный выбор аналогов от различных брендов.

Ресурс таковой детали обычно на порядок больше, чем аналогов. Что и оправдывает высокую стоимость. В то же время некоторые аналоги по своему качеству не хуже, чем оригиналы. Например, хорошо себя зарекомендовали ATE. Присутствует несколько различных модификаций дисков на UAZ. Цена зависит от ряда факторов:

• качестве сплава;
• что входит в состав.

Обычно диски, изготовленные из чугуна малой плотности, обходятся дешевле всего. В то же время при высокой твердости металла детали её ресурс больше на порядок. Всю информацию об этом обычно можно получить на сайт производителя. Вместе с заменой дисков желательно также установить новые колодки.

Особенности монтажа

Вместе с установочным набором поставляется инструкция, описывающая выполнение каждого действия. Однако некоторые особенности в руководстве не указываются.

При замене штатных колодок на дисковые учитывают такие моменты:

• Почти всегда требуется переделывание скобы, фиксирующей тормозной шланг.
• Если установлены не штатные диски, нужно менять крепление троса стояночного тормоза. Это предотвратить трение о балансиры и датчики ABS.
• Размеры деталей могут отличаться от указанных в инструкции. В таком случае комплектующие дорабатывают самостоятельно или заменяют.

После переоборудования нужно регулярно проверять затяжку гаек, что объясняется повышением нагрузки на систему.

• Подключение сабвуфера к магнитоле с усилителем ваз 2110



• Как проверить рулевые наконечники на приоре не снимая



• Замки капота ваз 2114 тюнинг



• Какие раздатки ставят на уаз



• Как разобрать зеркало на газели

Установка дисковых тормозов УАЗ Patriot

Задача: заменить задние барабанные тормоза УАЗ Patriot на дисковые.

Ход работ по замене задних тормозов на УАЗ Patriot

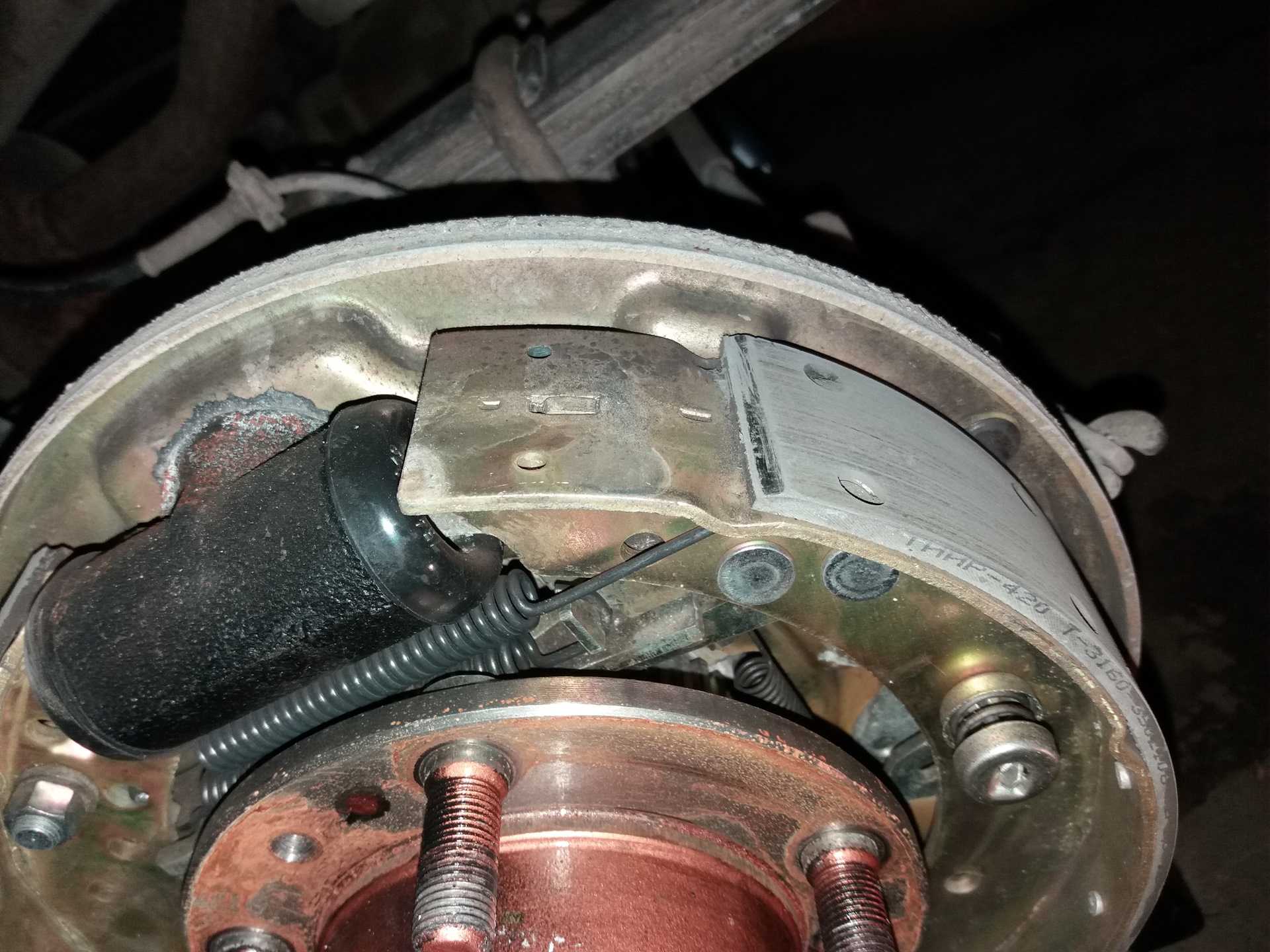

Разбираем задние барабаны. Как это делать рассказывать не буду. Скажу одно, ломайте, не жалейте, если что-то не откручивается, кроме грязезащитного щитка. Его аккуратно, сначала всё чистим, затем потихоньку «раскачиваем» болты, ибо высверливать сломанный, думаю у вас желания нет. Разобрав увидел такую картину

Отворачиваем эксцентриковые болты и… они не отворачиваются… Ломаем не жалеем. Взглянув на такую картину

убеждаюсь, что выкинуть барабанные тормоза надо было давно. Чистим всё, в том числе и ступицу от окалины и ржавчины, иначе могут возникнуть проблемы с установкой. Берём скобу

Ставим на место

Мои родные болты не подошли, хотя в инструкции к тормозам сказано, что оставляем старые. Лучше сразу запаситесь болтами М10, длина их примерно 30 мм.

Берём защиту и прикручиваем гайками к нашим болтам

Ставим на место ступицу, регулируем подшипники (можно потом)

Берём суппорт и снимаем с него скобу. Суппорт ВАЗовский, одна часть от 2110, другая от 2108, третья от 2114… У меня в «пользовании» не было этих машин (наверно к счастью), но видимо суппорта все одинаковые на переднем приводе.

Ставим скобу суппорта, прикручиваем болтами из комплекта

Рекомендую купить новые тормозные трубки от заднего тройника до колёс. Ибо, как правило, открутить старые… та ещё история. Открутить открутишь, а вот гайка на трубке закипает так, что никогда не прокрутить. Я трубки не купил, поэтому берём шланг из комплекта, наворачиваем на трубку, далее через медное кольцо накручиваем шланг на суппорт, поворачивая сам суппорт. И уже после этого вкладываем в скобу колодки

И прикручиваем сам суппорт

В комплекте идёт пластина для поддержки тормозного шланга, не забудьте поставить её

Иначе рискуете в скором времени остаться без тормозов — шланг быстро перетрёт В процессе смазывал всё вот такой смазкой, пользуюсь ей часто. Не забываем прокачать систему )

Ну и в итоге получаем

Результат: в итоге машина уже начала тормозить, перестала «рыскать» на торможении. Работы по замене тормозов УАЗ Patriot выполнены.

https://www.drive2.ru/l/7366676/

следующая статья:

Замена тормозных колодок УАЗ Patriot

Задача: заменить тормозные колодки на УАЗ Patriot
Способ №1

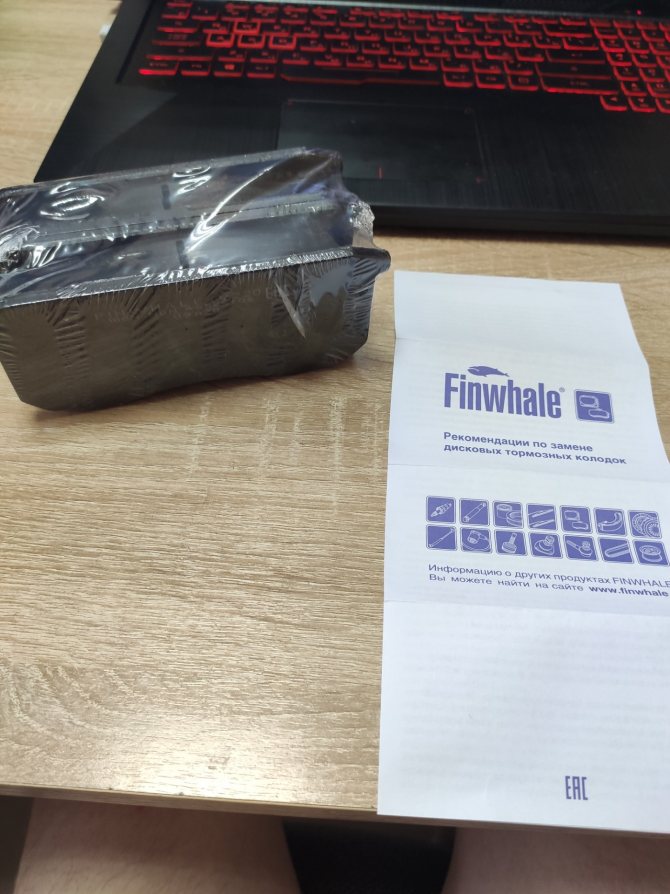

Колодки родные меняю на чудо поз названием Fenox.

Вывешиваем

Процесс замены

Алгоритм замены накладок нового образца на машине 2016 г., оснащенной раздаточным редуктором «Деймос», состоит из этапов:

1. Установить упоры под передние колеса, а затем поднять домкратом заднюю часть машины. Установить под порог страховочную опору, предотвращающую падение автомобиля на землю при поломке домкрата. Рычаг стояночного тормоза находится в опущенном состоянии.
2. Отвернуть гайки крепления и снять колесо со ступицы.
3. Выкрутить винты, удерживающие тормозной барабан. Поскольку элементы ржавеют, то для откручивания используется зубило или ударная отвертка.
4. Стянуть внешний корпус тормозного механизма при помощи болтов М8, которые равномерно вкручиваются в штатные отверстия для крепления детали на ступице.
5. Осмотреть внутреннюю часть снятого тормозного узла. Если на поверхности имеется бортик (появляется в результате выработки детали), то он стачивается на токарном станке. При износе детали свыше регламентированного предела элемент подлежит замене. При эксплуатации изношенной детали происходит чрезмерный выход поршней из гидравлического цилиндра, что приводит к выдавливанию манжеты и заклиниванию узла.
6. Утопить поршни цилиндра, равномерно сжав тормозные колодки к центру. Рекомендуется отвернуть крышку бачка с жидкостью и откачать 10-15 мл вещества.
7. Отвернуть опорные пальцы, расположенные в нижней части колодок. Снять пружины, соединяющие колодки между собой и с рычагом привода стояночного тормозного узла.
8. Снять изношенные детали, а затем смонтировать на штатное место новые элементы. Перед началом установки из полости тормозного узла удаляются продукты износа колодок и грязь, осматриваются резиновые элементы тормозного цилиндра. При обнаружении разрывов или течи жидкости требуется заменить привод на деталь в сборе.
9. Установить в верхнее положение регулировочный клин (находится в верхней части колодок). Для удержания деталей используется отверстие, выполненное в основании колодки. В канал вставляется болт размера М8 или стальной стержень подходящих диаметра и длины. Клин и дополнительная пружина обеспечивают автоматическую корректировку зазора в процессе эксплуатации автомобиля.
10. Надеть на место пружины, а затем выполнить предварительную регулировку положения тормозных элементов. Определение позиции обеспечивает корректную работу стояночного тормоза и исключает вероятность трения фрикционных накладок о внутреннюю поверхность барабана при движении автомобиля.
11. Установить на штатное место чугунный корпус механизма, а затем выполнить 3-4 нажатия на педаль управления тормозной системой автомобиля. Для корректировки положения накладок необходимо развести элементы ключом на 6 мм, которым проворачиваются пальцы.

Читайте про колодки тормозные передние УАЗ Патриот

При настройке стояночного привода владельцы сталкиваются с проблемой заедания тросов в оболочках. Для восстановления работоспособности под чехол заливается жидкая смазка. Затем необходимо прижать рычаг, расположенный сзади механизма, к опорному диску. При опущенном рычаге производится нажатие на педаль, клин освободится и подтянется пружиной на 1 или 2 зуба, обеспечивая корректировку зазора между накладкой и поверхностью барабана.

На машинах со стандартной раздаточной коробкой (выпуска до августа 2013 г.), используется отдельный узел для фиксации автомобиля на стоянке. Для замены колодок основного тормоза требуется вывесить колесо и снять детали, закрывающие колодки. Конструкция узлов и методика снятия не отличаются от процедуры при обслуживании автомашины с редуктором «Деймос». Затем с кромки цилиндра снимается защитный колпак и отверткой демонтируется стяжная пружина. После разведения руками колодок пружина вынимается из посадочного места.

Это Вас заинтересует: как подтянуть ручник на уаз патриот

Снять боковые крепления колодок, удерживая стержень рукой и одновременно поворачивая тарелку на 90°. Извлечь пружину и фиксирующие элементы, а затем отвернуть крепления опорных пальцев.

Удалить грязь и осмотреть детали механизма, поврежденные или корродированные элементы подлежат замене. Перед сборкой на внутреннюю поверхность щита наносится тонкий слой тугоплавкой смазки для тормозных узлов, снижающий силу трения колодок при работе. После установки деталей производится регулировка зазора путем вращения опорных пальцев (расположены со стороны днища на щите). При корректной настройке колесо вращается свободно, не задевая о фрикционную накладку чугунным барабаном.

Интересный материал тут: прокачка тормозов уаз буханка

Вам будет интересно почитать здесь: замена масла в коробке уаз патриот

Задние тормоза

Задние дисковые тормоза на УАЗ будем устанавливать от ВАЗа. Суппорта должны быть от модели с 16-ти клапанным двигателем, так как они идут под 14-ти дюймовые диски. После прочтения вышеизложенного материала вы уже можете себе представить процесс установки и необходимые комплектующие для задней оси. Из особенностей:

• на УАЗ с военными мостами для левой оси подойдет суппорт с правого переднего колеса ВАЗа. Суппорт установленный правильно, когда отверстие для прокачки находится вверху (обеспечит полноценную прокачку тормозов);
• для установки УАЗовских дисков суппорта нужно немного подпилить.

Замена барабанных тормозов на дисковые от УАЗ 3160 возможна и с использованием суппортов от ГАЗели. Кронштейн крепления тормозного шланга к мосту можно взять от Волги. Также могут потребоваться проставки для регулировки зазора между суппортом и диском. Планируя модернизацию тормозной системы, подумайте о колесах. После установки дисковых тормозов колеса со стандартным вылетом и радиусом уже подходить не будут. Обязательно соизмерьте параметры ваших дисков с габаритами установленных тормозов.

Описать все тонкости процесса переоборудования в одной статье – крайне сложно. Поэтому к вашему вниманию видео по установке дисковых тормозов. Установка своими руками показана как на примере УАЗ 469, так и более современного УАЗ Хантер.

Замена тормозного диска УАЗ-Патриот

При наличии на рабочей поверхности диска задиров, глубоких рисок и других дефектов, увеличивающих износ колодок и уменьшающих эффективность торможения, а также в случае повышенного бокового биения диска, вызывающего вибрации при торможении, замените диск.

В специализированных мастерских передний тормозной диск УАЗ-Патриот можно проточить и прошлифовать с обеих сторон на одинаковую глубину, но после обработки толщина диска должна быть не меньше минимально допустимой.

Минимально допустимая толщина тормозного диска 20,4 мм. Если толщина одного из дисков меньше указанного значения, замените оба диска.

При замене тормозных дисков обязательно замените тормозные колодки новым комплектом.

Работы по замене переднего тормозного диска УАЗ-Патриот:

• Снимите левое переднее колесо.
• Снимите тормозной механизм в сборе, не отсоединяя от него тормозного шланга и закрепите его проволокой, не допуская скручивания или натяжения шланга.
• Выверните три винта крепления тормозного диска к ступице колеса и снимите тормозной диск со ступицы колеса.
• Установите детали в порядке, обратном снятию.
• Перед установкой диска тщательно очистите привалочные поверхности ступицы и диска от ржавчины и окалины, так как даже мельчайшая частица, зажатая между привалочными поверхностями, вызовет биение диска и вибрации при торможении.
• Аналогично замените тормозной диск тормозного механизма правого колеса.

УАЗ Patriot

• Руководство по эксплуатации автомобиля УАЗ Patriot, УАЗ Pickup 2019г. РЭ 316300-3902002-18 (1,8Мб) Издание второе (1.3 Мб) в формате PDF
• Руководство по эксплуатации автомобиля УАЗ Patriot, УАЗ Pickup 2018г. РЭ 316300-3902002-18 (1,8Мб) в формате PDF
• Руководство по эксплуатации автомобиля УАЗ Patriot, УАЗ Pickup, УАЗ Cargo 2014г. Издание пятое (3,6Мб) в формате PDF
• Руководство по эксплуатации автомобиля УАЗ Patriot, УАЗ Pickup, УАЗ Cargo 2014г. Издание четвертое (3,8Мб) в формате PDF
• Руководство по эксплуатации автомобиля УАЗ Patriot, УАЗ Pickup, УАЗ Cargo 2013г. Издание третье (3,9Мб) в формате PDF
• Руководство по эксплуатации автомобиля УАЗ Patriot, УАЗ Pickup, УАЗ Cargo 2012г. Издание второе (3,7Мб) в формате PDF (ЕВРО-4)
• Руководство по эксплуатации автомобиля УАЗ Patriot, УАЗ Pickup, УАЗ Cargo 2012г. Издание первое (3,6Мб) в формате PDF
• Руководство по эксплуатации автомобиля УАЗ Patriot, УАЗ Pickup, УАЗ Cargo 2011г. РЭ 05808600.132-2011 Издание первое (3,6Мб) в формате PDF (ЕВРО-4)
• Руководство по эксплуатации автомобиля УАЗ Patriot, УАЗ Pickup, УАЗ Cargo 2009г. Издание третье по состоянию на 2012г. (3,8Мб) в формате PDF
• Руководство по эксплуатации автомобиля УАЗ Patriot, УАЗ Pickup, УАЗ Cargo 2009г. Издание второе по состоянию на 2011г. (3,6Мб) в формате PDF
• Руководство по эксплуатации автомобиля УАЗ Patriot, УАЗ Pickup, УАЗ Cargo 2009г. Издание первое (3,4Мб) в формате PDF
• Руководство по эксплуатации автомобиля УАЗ Patriot 2005г. Издание третье по состоянию на 2007г. (2,8Мб) в формате PDF
• Руководство по эксплуатации автомобиля УАЗ Patriot 2005г. Издание второе по состоянию на 2006г. (2,2Мб) в формате PDF
• Руководство по эксплуатации автомобиля УАЗ Patriot 2005г. (3,9Мб) в формате PDF
• Сервисная книжка автомобиля УАЗ Патриот 2014г. Издание одиннадцатое. (0,4Мб) в формате PDF
• Вкладыш к руководству по эксплуатации а/м UAZ Patriot. Для автомобиля УАЗ-23602. 2007г. (82Кб) в формате PDF
• UAZ-PATRIOT Пошаговый ремонт в фотографиях 2011г. Издательство Третий Рим (39Мб книга в формате PDF)
• UAZ-PATRIOT Пошаговый ремонт в фотографиях 2008г. Издательство Третий Рим
• Каталог деталей и сборочных единиц УАЗ Patriot 2005г. ( PARTS CATALOGUE UAZ Patriot) (20Мб) На двух языках Русском и Английском (English) В формате PDF. Для просмотра необходима программа Adobe Acrobat Reader
• Каталог деталей и сборочных единиц УАЗ Patriot 2007 г. ( PARTS CATALOGUE UAZ Patriot 2007)(9Мб) На двух языках Русском и Английском (English) В формате PDF.Для просмотра необходима программа Adobe Acrobat Reader
• Схема электрооборудования УАЗ Patriot модель 2007 года. (300Кб) Для просмотра необходима программа Adobe Acrobat Reader прислал Фокин Игорь
• Схема электрооборудования УАЗ Patriot. (181Кб) Для просмотра необходима программа
  Adobe Acrobat Reader
• Руководство по эксплуатации кондиционера фирмы «Delphi» (98Кб) В формате PDF.
• Руководство по эксплуатации Мультимедийного РадиоАппарата (МРА) 2019г. Формат PDF (1 Мб)
• Руководство по эксплуатации И05808600.004-2014 Радиоприемник с МР-3 проигрывателем 3163-7901020-40  Формат PDF (8 Мб)
• Демонтаж и установка панели приборов в сборе для УАЗ Патриот 2012 года.  Формат PDF
• Одобрение типа транспортного средства ТС RU E-RU.МТ02.00129.Р2 для УАЗ Патриот
• Одобрение типа транспортного средства ТС RU E-RU.МТ02.00129.Р3 для УАЗ Патриот
• Одобрение типа транспортного средства ТС RU E-RU.МТ02.00129.Р4 для УАЗ Патриот
• Одобрение типа транспортного средства ТС RU E-RU.МТ02.00129.Р5 для УАЗ Патриот
• Одобрение типа транспортного средства ТС RU E-RU.МТ02.00328 для УАЗ Патриот с 31.12.2015 по 31.12.2018г.
• Одобрение типа транспортного средства ТС RU E-RU.МТ02.00131.Р3 для УАЗ Карго и УАЗ Пикап
• ОТТС ТС RU E-RU.МТ02.00131.Р6. Для УАЗ-2360, УАЗ-2363. Действует с 28.07.2017 по 31.12.2017. Формат PDF.

Передние и задние рабочие тормоза УАЗ-31512, УАЗ-3741, устройство

Автомобили капотной компоновки семейства УАЗ-3151 и автомобили вагонной компоновки семейства УАЗ-3741 оснащены рабочей и стояночной тормозными системами. Рабочая тормозная система имеет барабанные тормоза на передних и задних колесах, с двумя раздельными, на передние и задние колеса, ветвями гидравлического привода от двухкамерного главного цилиндра.

Рабочая тормозная система оборудована сигнальным устройством информирующем о неисправности одной из ветвей гидравлического привода, и вакуумным усилителем, которые устанавливается на все автомобили УАЗ, кроме грузового автомобиля УАЗ-3303.

Передние рабочие тормоза УАЗ-31512 и УАЗ-3741, общее устройство.

Передние тормоза имеют по два колесных цилиндра, каждый из которых действует на одну колодку. Внутри каждого колесного цилиндра находятся поршень с двумя резиновыми уплотнительными кольцами и пружина, которая прижимает поршень колесного цилиндра к упорному концу ребра колодки.

Колесный цилиндр имеет два отверстия : одно отверстие служит для подвода тормозной жидкости из системы привода, другое — для выпуска воздуха при прокачке системы. Отверстие для выпуска воздуха закрыто перепускным клапаном, который в завернутом положении обеспечивает герметичность системы.

Для предохранения от засорения отверстие клапана закрыто резиновым защитным колпачком. Внутренние полости колесных цилиндров защищены от влаги, пыли и грязи резиновыми колпаками.

На опорных пальцах выполнены эксцентрики, на которые установлены латунные опорные втулки колодок. Поворотом опорных пальцев с эксцентриками можно смещать опорные концы колодок относительно тормозного шита. Регулируют тормоза при помощи опорных пальцев при их сборке на заводе или при ремонте тормозов с заменой колодок или накладок.

При установке новых колодок и не изношенного тормозного барабана метки на опорных пальцах, керны на наружных торцах, должны быть расположены в сторону установленного на опорном пальце цилиндра, или с отклонением от этого положения в ту или другую стороны до 50 градусов.

Фрикционные накладки крепятся к ободу колодок алюминиевыми заклепками, утопленными в тело накладки. Колодки внутренней поверхностью своих ободов опираются на регулировочные эксцентрики, шестигранные головки которых выведены на наружную сторону щита. Колодки прижимаются к эксцентрикам стяжными пружинами.

От бокового смещения колодки удерживаются торцами болтов регулировочных эксцентриков и пружинами, установленными в средней части колодки. При помощи эксцентриков устанавливается необходимый зазор между колодками и барабаном. Эксцентрики от самопроизвольного проворачивания удерживаются пружинами.

Отличия в передних тормозах автомобилей УАЗ разных моделей.

Передние тормоза на всех автомобилях УАЗ, кроме УАЗ-3151, одинаковые. Тормоза у автомобиля УАЗ-3151 отличаются от передних тормозов других автомобилей УАЗ тормозными щитами, положением колесных цилиндров и соединительными трубками цилиндров.

Тормозной щит автомобиля УАЗ-3151 крепится вместе с цапфой к крышке бортовой передачи, а у все остальных автомобилей УАЗ — непосредственно к цапфе поворотного кулака.

Задние рабочие тормоза УАЗ-31512 и УАЗ-3741, общее устройство.

Задние рабочие тормоза имеют по одному колесному цилиндру, установленному в верхней части тормозного щита и действующему на обе колодки. В нижней части щита установлены опорные пальцы колодок. Чтобы обеспечить одинаковый износ накладок передней и задней колодок, накладка задней колодки короче, чем передней.

Опорные пальцы, латунные втулки, регулировочные эксцентрики, пружины, поршни, уплотнительные кольца и другие детали цилиндра на автомобилях без вакуумного усилителя такие же, как и у переднего тормоза. На автомобилях с вакуумным усилителем диаметры задних тормозных цилиндров равны 25 мм, передних — 32 мм.

При установке новых колодок и не изношенного тормозного барабана метки на опорных пальцах должны быть направлены друг к другу или с отклонением от этого положения в ту или другую сторону до 50 градусов.

Тормоза задних колес автомобилей УАЗ-3151 отличаются от тормозов задних колес других автомобилей УАЗ только тормозными щитами и их креплением вместе с цапфой к крышке бортовой передачи.

Тормозные барабаны.

Тормозные барабаны одинаковые на всех колесах автомобилей УАЗ. Барабан крепится к ступице тремя винтами, неравномерно расположенными по окружности, в определенном положении, при котором обрабатывается в сборе со ступицей. Переставлять тормозные барабаны с одной ступицы на другую не рекомендуется, так как это приведет к увеличению биения рабочих поверхностей барабана относительно накладок тормоза.

Как развести тормозные колодки

Перед тем как развести тормозные колодки, необходимо проверить уровень рабочей жидкости в системе и при необходимости долить ее до минимальной отметки.

Для начала нужно разобрать суппорт и снять барабан. Для этого необходимо выполнить следующие действия:

1. Установить УАЗ на ровную поверхность и зафиксировать колеса суппортами.
2. Поставить транспортное средство на ручник.
3. Приподнять автомобиль при помощи домкрата.
4. Демонтировать колеса.
5. Провести внешний осмотр тормозных накладок, их толщина должна быть не менее 2 мм.
6. Очистить элементы системы от скопившейся грязи.
7. Нанести на эксцентриковые пальцы смазочную жидкость.
8. При помощи пассатижей убрать два шплинта.
9. Выбить тормозные цилиндры, используя молоток. Делать это нужно аккуратно, чтобы не повредить механизмы.
10. Убрать суппорт и барабанное устройство.
11. Демонтировать пружинные устройства с колодок.
12. При помощи пассатижей развести колодки до упора, надавив на тормозной цилиндр.
13. Повторить процедуру для задних колодок тормозной системы.

Во время процедуры необходимо следить за рабочей жидкостью, ее количество не должно быть ниже требуемой отметки. После того как колодки будут разведены, можно устанавливать новые механизмы. Для того чтобы собрать систему, нужно выполнить все действия в обратном порядке.

Покупка комплектующих

Задние колеса нельзя снабжать тормозами, устанавливаемыми на переднюю колесную пару. Можно использовать детали, предназначенные для других автомобилей, например, переднеприводных машин ВАЗ. Их придется переделывать, адаптируя под Patriot.

А вы знаете нормы давления в шинах УАЗ Патриот?

В магазинах автотоваров можно найти готовые комплекты ЗДТ, включающие кронштейн, диск с опорой, фиксатор для ручника и руководство по монтажу. Существуют разные способы установки в машины с АБС и без таковой. Набор может включать суппорты для машин отечественных или зарубежных марок.

Рекомендуем почитать здесь: как подтянуть ручник на уаз буханка

Как снять и установить ступицу переднего колеса УАЗ Патриот

Ступица автомобиля УАЗ Патриот вращается на двух роликовых конических подшипниках

На ступице установлен тормозной диск. Со стороны тормозного щита ступица уплотняется манжетой, а снаружи – прокладкой с муфтой отключения колеса.

Затяжку подшипников ступицы регулируют гайкой, которая фиксируется на цапфе шайбой с контргайкой.

Периодически нужно проверять и регулировать подшипники ступиц колес.

Особенно нужно обращать внимание на правильность регулировки подшипников ступиц колес нового автомобиля. Периодически нужно проверять и подтягивать крепление фланцев полуосей и муфт отключения колес

Периодически нужно проверять и подтягивать крепление фланцев полуосей и муфт отключения колес.

Систематически нужно менять смазку в ступицах колес. Слой смазки в ступице между подшипниками должен быть 10 – 15 мм.

Нельзя закладывать смазки больше нормы во избежании попадания ее в колесный тормозной механизм.

При промывке и замене смазки не нужно снимать сальники ступицы, чтобы не повредить ее.

Выпрессовываем манжету только при сильном загрязнении и при замене подшипников ступицы.

Для снятия ступицы колеса потребуется: ключ на 14, специальный трубчатый ключ на 55, ударная отвертка, молоток, плоская отвертка, крестовая отвертка, зубило, монтажная лопатка.

Ступицу переднего колеса можно снять с тормозным диском или без него.

Рассмотрим снятие без тормозного диска.

Затормаживаем автомобиль стояночным тормозом, ставим башмаки под задние колеса и подымаем переднюю часть автомобиля со стороны, снимаемой ступицы.

Подставляем подставку под передний мост.

Снимаем тормозной механизм и закрепляем его проволокой или технологическим крючком за пружину, чтобы не повредить тормозной шланг.

Отверткой выворачиваем три винта крепления защитного колпака муфты отключения колеса и снимаем колпак (рис. 2).

Отворачиваем шесть болтов крепления муфты отключения колеса, удерживая от проворачивания монтажной лопаткой и снимаем муфту (рис. 3).

С помощью зубила и молотка отгибаем лепесток замочной шайбы (рис. 4).

Специальным трубчатым ключом на 55 откручиваем контргайку (рис. 5).

Извлекаем контргайку. Поддев отверткой извлекаем замочную шайбу.

С помощью ударной отвертки откручиваем три винта крепления тормозного диска к ступице колеса и снимаем диск (рис. 7)

Трубчатым ключом на 55 откручиваем гайку ступицы (рис. 8).

Извлекаем ступицу в сборе с подшипниками.

Если очень плотно внутренние обоймы подшипников сидят на цапфе, то ступицу снимаем с помощью съемника.

После снятия ступицы осматриваем все детали ступицы, состояние подшипников и болтов крепления колеса.

Устанавливаем ступицу и все детали в обратном порядке. После установки ступицы нужно отрегулировать зазор в подшипниках ступицы (Как отрегулировать подшипники передних колес УАЗ Патриот).

Ступицу переднего колеса можно снять в сборе с тормозным диском или без него. В случае замены ступицы предпочтительней второй способ, так как в запасные части ступицу поставляют без диска.

1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо.

5. Удерживая ступицу колеса от проворачивания монтажной лопаткой, выверните шесть болтов крепления муфты отключения колеса…

В случае очень плотной посадки внутренних обойм подшипников ступицы (ступицу не удается снять), воспользуйтесь съемником.

14. Для замены болта ступицы зафиксируйте ступицу в тисках и выпрессуйте болты. Запрессуйте новый болт легкими ударами молотка по его головке.

Сложно себе вообразить автомобиль без колес. С того момента, когда были придуманы колеса в дополнении они монтировались со специальными подшипниками, получившими названия ступичные. Внедорожник УАЗ Патриот не является исключением и также имеет в конструкции передней и задней ступицы подшипники. Именно об этих изделиях для УАЗа Патриот и поведает данный материал.

Как поставить дисковые тормоза

Для установки дисковых тормозных устройств на военные мосты или на гражданские мосты потребуются следующие инструменты и детали:

• фиксирующие механизмы для суппортов;
• крепежные болты размером М12*1;
• переходники М10 или М12;
• шайбы;
• шпильки 50*10 мм;
• проставки;
• набор гаечных ключей;
• комплект дисковой системы для УАЗа;
• суппорт.

Для того чтобы установить дисковые тормоза на УАЗ, необходимо:

1. Установить транспорт на смотровую яму или платформу для проведения ремонтных работ.
2. Зафиксировать колеса при помощи стопорных устройств.
3. Демонтировать колесные механизмы.
4. Убрать барабанное устройство и эксцентриковые пальцы опорного типа.
5. Открутить крепежные элементы с колодок и трубок.
6. Убрать болты с муфты сцепления.
7. Отогнуть стопорное кольцо.
8. При помощи гаечного ключа открутить регулировочный винт.
9. Демонтировать упорное кольцо и ступицу.
10. Снять щит и цапфу.
11. Установить держатель суппорта закладными конструкциями наружу.
12. Убрать из ступицы все старые крепежные элементы и шпильки и поставить новые.
13. Разъединить гибкий шланг и небольшую медную трубу.
14. Установить новую шайбу и подсоединить шланг и трубу к этой шайбе.
15. Установить колодки, диски и суппортный узел.
16. Собрать весь механизм, выполняя все действия в обратном порядке.

Если суппорт будет крутиться недостаточно быстро, можно подрезать его с внешней стороны болгаркой.

Своими руками: ставим дисковые тормоза на УАЗ

Большинство УАЗов, которые продаются на постсоветском пространстве (разумеется, по большей части в России), оснащено барабанными тормозами, которые производились еще в эпоху СССР. Связано это с тем, что в тот период многие производители автомобилей не могли позволить себе использовать на машинах дисковые тормоза.

Модельный ряд УАЗа

Прошло время, но УАЗ так и не был оснащен дисковой тормозной системой. Однако автовладельцев такое положение дел не устраивает. Многие из них задаются вопросом о том, как своими руками установить дисковые тормоза на УАЗ.

Как поменять задней подшипник ступицы на ваз 2110: последовательность действий

Сначала нужно сорвать болты колес, и поднять автомобиль домкратом.

Внимание, ни в коем случае нельзя проводить работы на автомобиле, установленном на один домкрат, обязательно нужно дополнительно использовать деревянную подставку подходящих размеров. Связано это с большим усилием, которое придется прилагать в процессе работы

Автомобиль на домкрате будет очень неустойчивым. Дальнейший порядок действий следующий:

Связано это с большим усилием, которое придется прилагать в процессе работы. Автомобиль на домкрате будет очень неустойчивым. Дальнейший порядок действий следующий:

Откручиваются болты, и снимается колесо;
Теперь можно снять пыльник ступицы.
Выкручиваются направляющие колесных дисков. Иногда сделать это не просто, они «закисают» в алюминии. Главное здесь не сорвать грани, поэтому не надо торопиться;
Далее снимаются тормозные барабаны. Здесь все зависит от того, как давно их не снимали. Иногда они демонтируются «от руки», а иногда приходится стучать молотком, через дерево, с обратной стороны. Есть еще один способ. Направляющие вкручиваются в специальные отверстия. Надо иметь в виду, что штифтами нельзя снять диски, это приведет к разрушению алюминиевой резьбы. Можно лишь закрутить их до небольшой натяжки, после чего попробовать обстучать диск через дерево. Должно помочь.
Откручивается ступичная гайка. Придется постараться — закручена она очень плотно. Поэтому вороток усиливается отрезком подходящей трубы

Необходимо соблюдать осторожность, автомобиль при этом будет раскачиваться.
Снимается ступица. Здесь конечно лучше воспользоваться трехлапым съемником

Однако есть он далеко не у всех, поэтому придется воспользоваться «пролетарским» способом. Заключается он в следующем. На ступицу устанавливается колесо и закручивается болтами, но не до конца, а чтобы между диском и ступицей был зазор в несколько сантиметров. Таким образом, получается некое подобие обратного молотка. Несколькими резкими рывками колеса, ступицу обычно удается снять. И это уже половина дела.
Круглогубцами, вставленными в соответствующие отверстия, извлекается стопорное кольцо.
Универсальным съемником выпрессовывается или просто выбивается старый подшипник;
Внимательно осматривается ось ступицы. Иногда на ней остается обойма старого подшипника. Ее нужно удалить. Подшипник снят, можно переходить к установке нового. Но сначала можно осмотреть рабочий тормозной цилиндр. Если он имеет подтекания, придется сменить, чтобы вновь не снимать потом барабан.
Ось и ступица осматриваются на предмет повреждений, очищаются от пыли, грязи и ржавчины и смазываются смазкой типа «литол».
Новый подшипник вытаскивается из упаковки, его обойма также легко смазывается по посадочной части;
С помощью универсального съемника подшипник устанавливается на место. При отсутствии приспособления можно впрессовать подшипник с помощью тисков. В качестве оправки в этом случае используется обойма старого. Не рекомендуется забивать подшипник молотком, это может привести к его разрушению.

Теперь можно установить стопорное кольцо;
Аккуратно, с помощью оправки или трубы подходящего диаметра, легкими ударами, ступица ставится на место;
Фиксируется гайкой;
Ставится на место тормозной барабан, закручиваются направляющие;
Закручивается колесо. Интереса ради, стоит попробовать покачать и покрутить его. Ни каких посторонних звуков и люфта не будет.

Процесс установки задних дисковых тормозов

Порядок работ определяется особенностями устанавливаемого комплекта, однако нужно следовать общему плану действий.

На первом этапе удаляют барабанные тормоза, выполняя такие шаги:

1. Снятие заднего колеса. После этого удаляют фиксаторы барабана.
2. Демонтаж барабана. Тормозной шлаг нужно сдавить и снять.
3. Откручивание и снятие ступицы, сальника и подшипника.

Задние дисковые тормоза в сборке.

Для этого выполняют следующие действия:

1. Размещают кронштейн. Подшипнику, ступице и сальнику придают прежнее положение.
2. Размещают тормозную колодку, закрепляют ее. Фиксируют деталь посредством штатных элементов. Если резьба закрашена, используют метчик М10.
3. Монтируют суппорт, насаживая его на кронштейн. Нужно проверить характер вращения диска. Деталь должна двигаться свободно.
4. Размещают тормозной шланг. Монтируют трос, расположенный между ручником и колодками. Добиваются нужного натяжения элемента.
5. Все вышеуказанное проделывают с другой стороной, после чего оценивают правильность расположения тормозов. После завершения установки тестируют систему.

Это Вас заинтересует: как подтянуть ручник на уаз патриот
