Тормозная система: механика УАЗ «буханка»

УАЗ 3741 или 452, называемый народом «буханка», является самым знаменитым творением Ульяновского авто запомнилась как надежный автомобиль скорой помощи, аварийной газовой службы, полиции, водоканала. У нее множество положительных качеств. Она неприхотлива в обслуживании, обладает отличной проходимостью и выносливостью. Но при всех своих достоинствах, как и любая машина, она рано или поздно нуждается в частичном или капитальном ремонте. С этой целью необязательно обращаться в сервисные центры. Отечественный автомобиль устроен не очень сложно, и разобраться в ремонте некоторых его частей можно самостоятельно.

Дисковые тормоза (тормозные механизмы) передних колес УАЗ-Хантер 315195, УАЗ-31519

Для осмотра тормозных колодок 2 (рис. 2) установите автомобиль на горизонтальной площадке, затормозите стояночным тормозом и снимите колесо. Осмотр колодок дисковых тормозов УАЗ-Хантер 315195, УАЗ-31519 проводите через окно в суппорте 4.

Если фрикционные накладки износились до толщины 1,5-2,0 мм, то замените колодки новыми. Замену производите на обоих передних колесах. Для замены тормозных колодок отверните болты 16, снимите держатель 18 и пружину 1.

Проверьте состояние тормозного диска. Если на поверхности тормозного диска УАЗ-Хантер, УАЗ-31519 имеются глубокие риски и задиры, то его необходимо снять с автомобиля, очистить и отшлифовать.

При износе диска до толщины 20,4 мм замените его новым. Проверьте защитные колпачки 5 и чехлы 8, которые должны быть без повреждений и правильно установлены в гнездах и при необходимости замените их. Проверьте наличие смазки на наружной поверхности втулок 10 в зоне чехлов 8 и при необходимости смазать смазкой.

Переместите скобу 3 до упора поршнями 9 во внутреннюю поверхность блока цилиндров 17. Для облегчения вытеснения жидкости из блока цилиндров 17, допускается открытие перепускного клапана 14. Закройте клапан 14, как только поршни 9 полностью утопятся в блок цилиндров. Перед перемещением скобы 3 снимите крышку бачка главного цилиндра и не допускайте переливания из него жидкости при перемещении скобы.

Замените изношенные тормозные колодки на новые. Замену тормозных колодок автомобилей УАЗ-Хантер 315195, УАЗ-31519 производите комплектно с обеих сторон передней оси.

Для подведения колодок к диску нажмите 2-3 раза на педаль тормоза. Установите пружину 1, держатель пружины 18 и заверните болты 16. При дальнейшей эксплуатации необходимый зазор между колодками и тормозным диском поддерживается автоматически.

Тормоз заднего колеса УАЗ-Хантер 315195, УАЗ-31519

Рис. 3.

• а — метки на опорных пальцах;
• б — колесный тормозной цилиндр;
• 1 -опорные пальцы;
• 2 -щит;
• 3 -отверстия для визуального контроля состояния тормозных накладок;
• 4 -колесный тормозной цилиндр;
• 5 — перепускной клапан;
• 6,12 -тормозные колодки;
• 7 -защитный колпак;
• 8 -поршень;
• 9 -уплотнительные кольца;
• 10 -упорное кольцо;
• 11 –стяжная пружина;
• 13 -пружина поршня;
• 14-болт регулировочного эксцентрика;
• 15 -регулировочный эксцентрик;

Уаз хантер не работает ручник

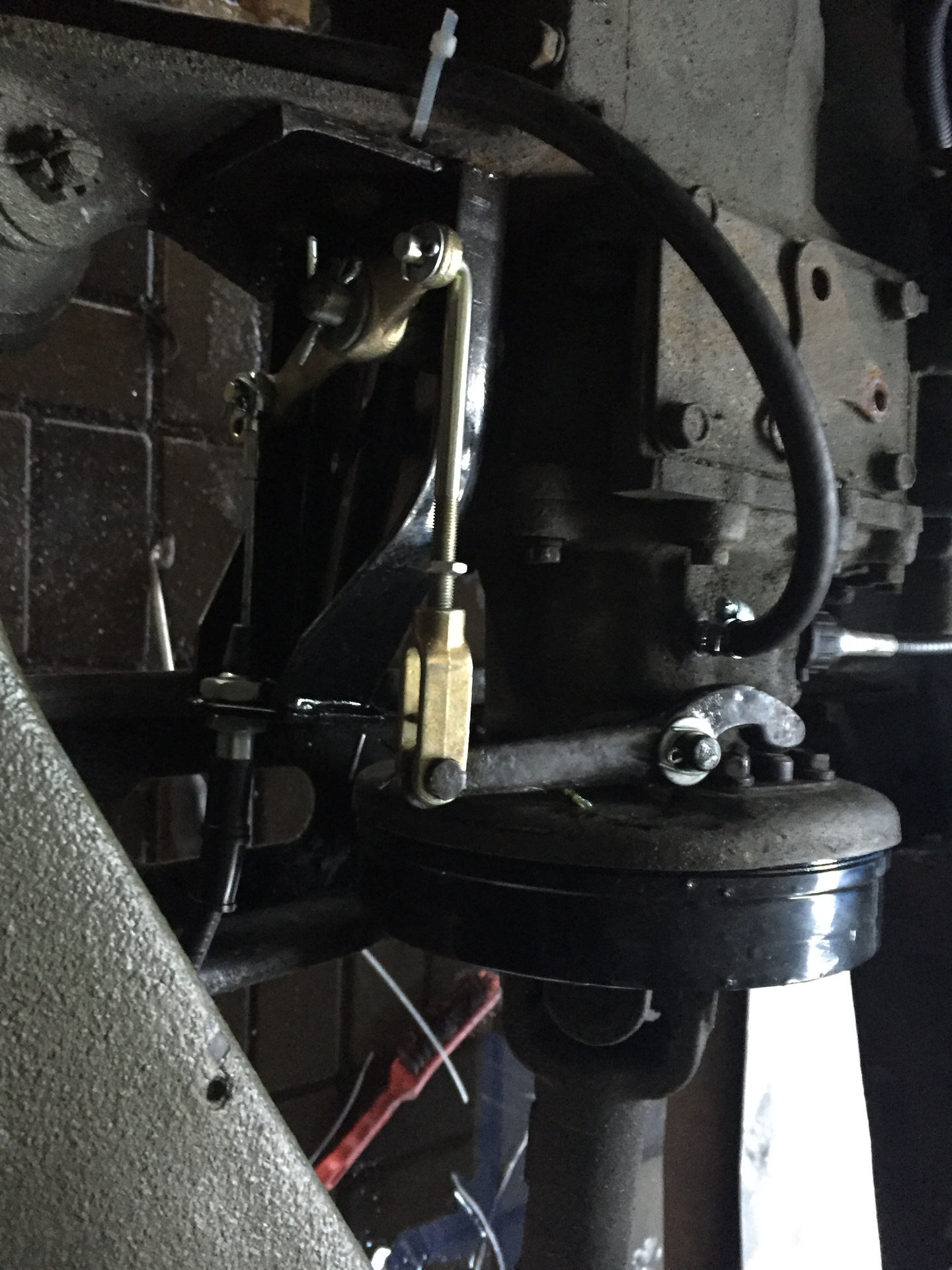

УАЗ Хантер (2010 год). Неисправности стояночного тормоза

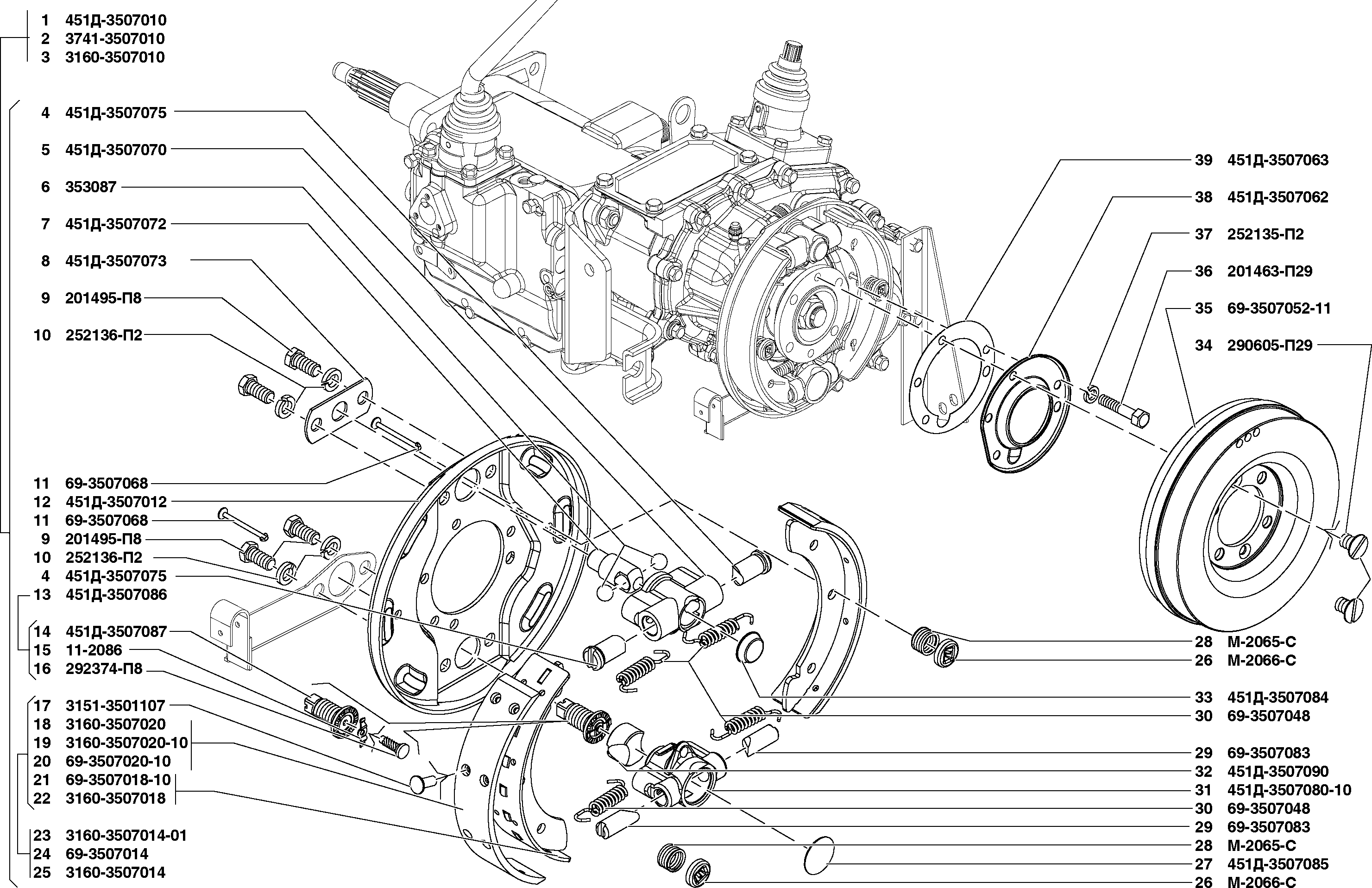

Главные причины неисправности стояночного тормоза

1 Трос порвался. Все очевидно – существует где-то на тросике разрыв. Значит, необходимо заменить его целиком.

2Клинит ручник. Рычаг соединятся с тросиком, при повреждении специальной оболочки которого заклинивает механизм торможения. Повреждения каких-либо из множества стальных жил могут являться причиной некорректной работы ручника. Но и тут выход из ситуации – новый тросик.

3 Засорились тормозные колодки. Все мелкие частицы, наподобие пыли, очистительных реагентов и льда с дороги, засоряют ваши колодки. Проблема решается под воздействием силы трения. Нажмите пару раз плавно на педаль во время движения, соринки будут удалены.

4 Некачественная регулировка тросика. Иногда при производстве или ремонте неправильно перенастраивают систему тросиков. Вот тут может помочь исправление затяжки регулировочного болта и корректировка длины тросиков.

5 Износились колодки. Хотя механизм торможения основан на трении, со временем оно губит сами колодки, и устройство приходит в негодность.

6 Попадание жидкости в колодки. Протечь могло как масло, так и тормозная жидкость. Появление масла в системе торможения уменьшает трение. Причиной утечки могут быть неисправности тормозного цилиндра или сальника задней полуоси. Необходимо ликвидировать причины протечки и убрать жидкость с поверхности колодок. Если последнее осуществить не удается, колодки необходимо заменить.

Признаки неисправности ручного тормоза

-Машина не останавливается, когда вы едете на первой передаче и зажимаете тормоз или тянете рычаг стояночного тормоза. -Ваше авто установлено на наклонной поверхности, устройство стояночного торможения активировано, а автомобиль все равно продолжает катиться. -Лампочка тормоза на панели не горит или горит всегда.

Основные причины выхода из строя тросов ручного тормоза

Как правило, выход из строя механизма ручного тормоза связан с окислением стальных тросов, препятствующим его продвижению по оболочке, разрывом отдельных нитей или чрезмерным их удлинением. Причиной коррозии тросов может стать вода, лед или снег, попавшие на их поверхность и оказавшиеся в оболочке. Обычно такое происходит лишь в случае небрежного обращения с автомобилем, но причиной могут стать и погодные условия.

Причины растяжения тормозного троса или разрыва нитей могут разные:

как результат излишне активного использования стояночного тормоза не по прямому назначению; -низкое качество изделия; -внешнее механическое воздействие; -естественный износ.

Основные признаки повреждения тросов стояночного тормоза и способы их проверки

Проверка и регулировка стояночного тормоза — очень важный момент в обслуживании автомобиля. Обрыв троса стояночного тормоза – наиболее неприятный исход, однако именно его проще всего выявить.

В большинстве случаев тросик рвется при попытке затянуть ручник, и резкий металлический звук под днищем с последующим облегчением хода рычага не заметить невозможно.

Если при попытке «включить» стояночный тормоз на авто рычаг не двигается, поднимается со значительным усилием или при его опускании задние колеса автомобиля не разблокируются – скорее всего «закисли» тросы в оболочке или имеет место частичный разрыв нитей, препятствующий свободному ходу троса.

Источник

Особенности тормозов УАЗ

Если с заменой некоторых узлов автомобиля разрешено повременить, то починку тормозов откладывать нельзя. Возможное чрезвычайное происшествие дорого обойдётся и цена вопроса в разы превысит стоимость превентивных мер, не говоря уже о возможной потере жизни.

Конструктивно, главный элемент тормозов техники, рабочий тормозной механизм. Узел включает в состав две идентичные колодки. Края обеих деталей контактируют с поршнями цилиндров, сама конструкция держится на специальном опорном штоке. В цилиндрах предусмотрено два отверстия, первое выполняет функцию отвода воздуха при проведении процедуры прокачки, второе выводит рабочую жидкость. Герметичность конструкции обеспечивается за счёт специально предусмотренного регулятора. Соединение элементов системы в один механизм обеспечивается трубками, детали связывают цилиндры, главный тормозной цилиндр и ножной тормозной рычаг.

Визуально, тормозная конструкция и соединение спереди и сзади одинакова. Разница заключается в наличии двух цилиндров спереди, тогда как сзади тормоз работает от единичного устройства. Такая особенность объясняется необходимостью прикладывать большее усилие при торможении к передним колесам в сравнении с задними элементами.

УАЗ-469 – тормоза — Регулировка рабочего тормоза

Подробности Категория: Системы управления УАЗ-469

Регулировка рабочего тормоза УАЗ-469

Текущую регулировку тормозов проводите в такой последо­вательности: 1. Поднимите домкратом автомобиль со стороны колеса, тор­моз которого необходимо регулировать. 2. Вращайте колесо постепенно и повертывайте регулировоч­ный эксцентрик до тех пор, пока колесо не затормозится. 3. Отпускайте постепенно эксцентрик, поворачивая колесо до тех пор, пока оно не станет провертываться свободно, без заде­вания барабана за колодки. 4. Отрегулируйте таким же образом зазоры между колод­ками и барабанами остальных тормозов. При регулировке колодок передних тормозов (рис. 98), а также передних колодок задних тормозов (рис. 99) колесо вра­щайте вперед.

Рис. 98. Регулировка зазоров между ко­лодками и тормозным барабаном перед­него колеса автомобиля УАЗ-469Б.

При регулировке задних колодок задних тормозов колесо вращайте назад. Для уменьшения зазоров эксцентрики поворачивайте по на­правлению вращения колеса, а для увеличения их, наоборот, против вращения.

Рис. 99. Регулировка зазоров между ко­лодками и тормозным барабаном задне­го колеса автомобиля УАЗ-469Б

5. Проверьте отсутствие нагрева тормозных барабанов и рав­номерность работы тормозов при торможении на ходу автомо­биля. При текущей регулировке ни в коем случае не пользуйтесь опорными пальцами, так как нарушите заводскую установку колодок. В случае замены фрикционных накладок или колодок регу­лировку колодок проводите в такой последовательности: 1. Поднимите домкратом автомобиль со стороны колеса, тормоз которого регулируете. 2. Ослабьте гайки опорных пальцев и установите опорные пальцы в начальное положение (метки на торцах опорных паль­цев должны быть расположены, как указано на рис. 94, 95). 3. Нажав на педаль тормоза усилием 12… 16 кгс-м, подве­дите поворотом опорных пальцев концы колодок со стороны пальцев до упора в барабан (рис. 100). Затем затяните в этом положении гайки опорных пальцев, не допуская при этом их поворота. 4. Поверните регулировочные эксцентрики до упора в тор­мозные колодки. 5. Прекратив нажатие на педаль, поверните регулировочные эксцентрики в обратном направлении настолько, чтобы колеса вращались свободно. При установке новых колодок, когда фрикционные наклад­ки еще не приработаны к поверхности барабанов, тормозные барабаны после указанной регулировки могут несколько нагре­ваться. Если нагрев невелик (рука свободно терпит при при­косновении к ободу барабана), то после нескольких торможе­ний колодки приработаются и нагрев прекратится. Прн силь­ном нагреве тормозных барабанов регулировочными эксцентри­ками несколько отведите колодки нагревающегося тормоза от тормозного барабана.

Прокачка тормозов, последовательность

До того, как прокачать тормоза на УАЗ, ищут сухую, ровную поверхность. Кроме того, понадобиться помощник, поскольку выполнить операцию в одиночку сложно, но в случае острой необходимости возможно.

Последовательность процесса такова:

• Убираем клапанный налёт;
• Контролируем, нет ли подтёков и утечек в соединениях и трубках;
• Контролируем на соответствие норме количество рабочей жидкости в ёмкости. При необходимости, добавляем до нужной метки «МАХ». Выполняем манипуляции, постоянно проверяем и доводим жидкость до нужного уровня, нельзя, что бы смесь опустилась до метки «MIN».
• Качаем ножной рычаг тормоза, не заводя силовую установку;
• Демонтируем с клапана перепуска цилиндра, находящегося сзади (справа) предохранительный колпак, монтируем пропускающую свет трубку, размер изделия 400мм. Мочим незанятый край трубки в ёмкости, содержащей пол литра рабочей суспензии, оставляем трубку там;

• Надавливаем до упора на ножной рычаг стопа 4-5 раз;
• Держа ногой рычаг, откручиваем (ключ на 11), прокачивающий клапан, делаем ½, ¾ оборота;
• Контролируем движение воздушных масс в виде пузырей из полости трубки, опущенной в суспензию;
• Когда рычаг остановки уйдёт вниз до упора, закрываем клапан прокачки, и отжимаем механизм;
• Проводим действия в необходимом порядке столько, сколько надо для полного удаления пузырьков;
• Снимаем трубку, монтируем предохранительный колпак;
• Этим же способом прокачиваем цилиндр остановки, расположенный сзади (слева);
• После, выполняем похожие действия над регулятором напора.

Цилиндры спереди на колёсах прокачиваются таким же образом, очерёдность манипуляций: правый низ, правый верх, левый низ, левый верх. Соблюдать очерёдность прокачки необходимо. Иначе, возможна ситуация, когда не прокачиваются тормоза на УАЗ буханка. Если технически износа и подтёков нет, то проблема кроется в нарушении проведения процедуры.

Когда проведенные действия не дали результата и воздух так же присутствует в механизме, то при приложении усилия рычаг остановки будет упругим на ощупь. В этой ситуации процесс повторяют заново, пока не появится ощущение жесткого рычага.

Контроль воздуха в тормозах:

Когда процесс окончен, а жидкость продолжает пузыриться, проверяют уплотнения сочленений, патрубков, цилиндров (основного и рабочего). Контролируют резьбовые затяжки, меняют уплотнители, прокладки, кольца, манжеты цилиндра. Что касается замены рабочих цилиндров, процесс замены происходит в комплексе.

По окончанию действий налейте жидкость тормоза до о, зафиксируйте пробку ёмкости с измерителем, контролирующим снижение уровня. Жидкость меняют до того момента, когда новая, светлая консистенция не заменит старую, тёмную материю.

Как правильно прокачать тормоза

Подготовив все необходимое, можно приступать к прокачке тормозов. Правильно действовать по следующему алгоритму:

1. В бачок главного тормозного цилиндра заливается тормозная жидкость таким образом, чтобы она доходила до о на емкости;
2. На всех колесах очищается от грязи и пыли клапан выпуска воздуха, чтобы избежать попадания мусора в систему;
3. Далее в подготовленную емкость наливается немного тормозной жидкости, и шланг натягивается на клапан выпуска воздуха колеса, с которого начинается прокачка. Не забудьте предварительно снять с клапана колпачок (не потеряйте его). Второй конец шланга погружается в тормозную жидкость, налитую в тару;

Когда педаль выжата, необходимо вполоборота открутить клапан воздуха

В этот момент важно, чтобы шланг продолжал находиться погруженным в тормозную жидкость. При откручивании через него пройдет часть лишнего воздуха, что ознаменуется появлением пузырей на поверхности тормозной жидкости;

Регулировка тормозов УАЗ 3303. Быстрый способ.

В стать рассмотрена регулировка тормозов УАЗ 3303 (Регулировка тормозов на УАЗ Буханка аналогично)

Как я писал ранее здесь, педаль тормоза уходила в пол. Подтеков в тормозной системе не было, поэтому вероятней всего требовалось развести тормозные колодки.

Известно что в процессе эксплуатации УАЗа тормозные колодки стираются, поэтом требуется периодически их разводить или говоря техническим языком регулировать.

Рассмотрим основные этапы регулировки тормозных колодок УАЗ

1. Теория Регулировки тормозов УАЗ 3303
2. Подробное описание регулировки задних тормозов УАЗ 3303 с фотографиями
3. Подробное описание регулировки передних тормозов УАЗ 3303 с фотографиями

Вот что в инструкции написано:

Короче так витиевато написано что без пол литры не разберешься:-)

Подробное описание регулировка передних тормозов УАЗ 3303 с фотографиями

1) Ставим машину на ровный участок.

2) Ручник не затягиваем, предварительно установив противооткатные башмаки (например пол чурки:-))

3) домкратим заднее колесо

4) Крутим болт указанный стрелкой в направлении указанным пунктирной стрелкой, одновременно прокручиваем колесо рукой пока не затормозится. Когда колесо начнет притормаживать, медленно крутим болт в обратном направлении, до момента растормаживания колеса (короче ищем «граничное» положение). На фото левое заднее колесо.Стрелкой отмечен регулировочный болт задней колодки заднего колеса.

Регулировочный болт передней тормозной колодки заднего колеса крутится в обратную сторону.(на фото не видно.)

Схема заднего колеса и принцип регулировки заднего колеса.

Подробное описание регулировки передних тормозов УАЗ 3303 с фотографиями

Оба регулировочных болта переднего колеса крутятся по направлению вращения колеса в перед.

Схема переднего колеса и принцип регулировки переднего колеса.

Надеюсь эта статья поможет вам провести регулировку тормозов УАЗ самостоятельно. Не забудьте проверить целостность тормозных шлангов. И надежность работы стояночного тормоза.

Если УАЗ уводит в сторону при торможении, значит слабо тормозят колодки на противоположной стороне: то есть если автомобиль поворачивает вправо, то левая его сторона не тормозит и наоборот. Также увод автомобиля в сторону наблюдается, когда передние колеса тормозят сильнее, чем задние, и в результате происходит занос (это может проявится только зимой.).

В моем случае регулировка тормозов помогла, мой УАЗ 3303 стал адекватно тормозить:-)

При регулировке тормозов не забывайте о технике безопасности при работе с домкратом.
