Как заменить главный тормозной цилиндр на ВАЗ 2101-ВАЗ 2107?
Снятие:
1) Сперва конечно же верхнюю крышку у тормозного бачка отвернуть нужно и собрать после чего от туда всю жидкость, для этого отсоединить две клемки придётся (Они указаны зелёными стрелками, но только запомните куда какая подсоединяется) и после этого отвернуть крышку за грани (Указаны синей стрелкой), когда всё будет проделано, отложите крышку в сторонку и выкачайте всю тормозную жидкость из бачка, при помощи резиновой груши или же медицинского шприца, сняв с него при этом иголку.
2) Теперь открутите гаечным ключом (Если не получиться то специальным ключом для прокачки), гайки тормозных трубок (Всего трубки три, гайки двух указаны красными стрелками, третьей гайки на фото не видно, но сама третья трубка указана зелёной стрелкой и ещё одной зелёной стрелкой показано местонахождение данной гайки, поэтому сложностей в нахождение у Вас не должно возникнуть) и отсоедините трубки и затем отведите их в сторонку (Но только запомните куда какая подсоединяется, если будет нужно, то промаркируйте все трубки чтобы понятней было), после того как операция будет осуществлена, ослабьте винты хомутов (Указаны синими стрелками) и снимите оба шланга со штуцеров тормозного цилиндра (Опять же запомните то, куда какой шланг подсоединяется), ну и в завершение, выкрутите две гайки крепления главного тормозного цилиндра (Под ними пружинные шайбы располагаются, не потеряйте их) и после чего снимите тормозной цилиндр с автомобиля.
Примечание!
Дадим Вам совет, так как тормозные трубки идут изогнуты в том месте где они подсоединяются к тормозному цилиндру, соответственно тормозная жидкость из них вся не выльется, а только выльется та, которая в изогнутой части будет (Очень мало её там, поэтому особо не переживайте), так вот, воздух в систему тоже не попадёт (Если Вы конечно на тормоз не нажмёте в этот момент) и поэтому можете смело ставить новый цилиндр, прикручивать к нему все тормозные трубки и подсоединять все шланги (Но не затягивайте шланги и трубки до конца), затем залейте в бачок тормозной жидкости и понаблюдайте за ее выходом из-под гаек, по началу жидкость будет через гайки вытекать с пузырьками воздуха, потом они пропадут и в этот момент когда пузырьков не будет, затяните до упора все гайки и хомуты подтяните тормозных шлангов! (Прокачку тормозов в этом случае даже можно и не проводить, но всё же на всякий случае прочтите статью, под названием: «Прокачка тормозов на классике», там описываются симптомы, по которым можно понять, когда тормозная система требует прокачки)
Установка:
Новый главный тормозной цилиндр устанавливается в обратном порядке, трубки и шланги к нему подсоединяйте верно (Если были сделаны метки то по ним всё устанавливайте) и про прокачку не забудьте если будут симптомы того, что она требуется (Чуть выше мы про всё это подробно писали) и кстати, тормозную жидкость которая была в бачка, обратно не заливайте, заливайте только новую.
Дополнительный видео-ролик:
На примере автомобиля ВАЗ 2105, Вы можете увидеть процедуру замены главного тормозного цилиндра наглядно, всё от и до, смотрите в ролике ниже:
Ваши преимущества при покупке в Autocompas.ru
- Огромный выбор автозапчастей и низкие цены;
- Быстрая доставка, как правило, в течение 24 часов;
- Гарантия и право возврата;
- Акцент на проверенных и брендовых производителях всех ценовых сегментов;
- Безопасная и удобная онлайн-покупка с множеством вариантов оплаты;
- Квалифицированная поддержка и советы + рекомендации от специалистов при выборе и покупке.
Ассортимент автозапчастей в наличии и под заказ
Большое разнообразие производителей и качественные автозапчасти гарантируют мобильность вашего автомобиля и безопасность на дорогах. Огромный ассортимент постоянно доступен из наличия в режиме онлайн. Сертифицированные и надежные поставщики афтемаркет, дилеры, региональные участники рынка предоставляют весь спектр автозапчастей по адекватным ценам. Компетентный персонал нашей службы поддержки всегда поможет вам в вашем поиске.
Качество обслуживания в нашем интернет магазине
Сервис обслуживания и онлайн-предложений от Autocompas.ru уже завоевали несколько наград и сделали нас лидером на Российском рынке в области продаж автозапчастей для иномарок ежедневно сайт посещают 40+ тысяч человек и многие из них становятся нашими постоянными клиентами. Довольные клиенты – наша цель. Положитесь на Autocompas.ru в качестве надежного поставщика автозапчастей.
29.11.2019
На сайте внедрен раздел отзывов, с применением новейших технологий, теперь каждый клиент может написать отзыв из личного кабинета.
01.01.2019
Совершенно новая и интуитивно понятная система возвратов.
23.05.2018
Глобальное обновление раздела “Доставка”! Трек номера в личном кабинете и удобное отслеживание грузов.
ВАЗ 2170 | Антиблокировочная система тормозов (АБС)
10.14. Антиблокировочная система тормозов (АБС)
| ОБЩИЕ СВЕДЕНИЯ |
Схема АБС
|
1 – датчик частоты вращения колеса; 6 – контрольная лампа в комбинации приборов; |
В состав АБС входят четыре датчика частоты вращения колес, распределитель давления,
электронный блок управления, четыре зубчатых венца, установленных на ступицах
колес, а также контрольная лампа и выключатель АБС, расположенные на панели
приборов. Электронный блок управления установлен под подушкой заднего сиденья.
Блок получает данные о частоте вращения колес от датчиков и на основании этих
данных выдает сигналы на электромагнитные клапаны распределителя давления. Распределитель
давления установлен в отсеке двигателя после главного тормозного цилиндра. На
распределителе установлены четыре электромагнитных клапана, от которых отходят
трубки к рабочим цилиндрам тормозных механизмов колес. По сигналу блока управления
клапаны поддерживают необходимое давление в гидроприводе каждого тормозного
механизма.
При проведении электросварочных
работ необходимо отсоединить колодку с проводами от электронного блока управления
при выключенном зажигании. При окраски кузова с последующей сушкой в камере
при температуре 85° С и выше электронный блок управления необходимо снимать
с автомобиля. В противном случае блок управления может выйти из строя.
Распределитель давления
|
1 – распределитель давления; |
9 – трубка к тормозному механизму заднего правого колеса; 10 – гайка; 11 – обойма; 12 – резиновая подушка; 13 – трубка к тормозному механизму переднего левого колеса; 14 – провод на «массу» |
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||
|
Снятие и установка электронного блока управления АБС
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||
|
Снятие и установка датчика частоты вращения колеса
Установка датчика частоты вращения переднего
(а) и заднего (б) колес
|
1 – поворотный кулак; |
7 – ступица; 8 – зубчатый венец; 9 – тормозной щит; 10 – цапфа; 11 – балка заднего моста |
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||
|
Основные признаки поломок ГТЦ
лада ладаОсновная задача этого узла – равномерное распределение рабочего тела гидросистемы по контурам. Поэтому малейшая разбалансировка приводит к снижению эффективности торможения
Чтобы определить состояние главного цилиндра или необходимость его замены специалисты советуют обращать внимание на такие факторы, как:
- показания контрольной лампы на приборной панели;
- подтекания тормозного масла;
- трещины на корпусе
При обнаружении хотя бы одного из этих признаков следует немедленно заняться ремонтом. Можно, конечно, провести частичное восстановление дефектных деталей, но практика показывает, что более рациональным будет установка нового узла в сборе.
Диагностика
Для проверки автомобиля на подсос можно воспользоваться сканером ELM327, как это сделать можно прочитать тут. Данный сканер способен провести диагностику вашего авто и указать имеется ли в нем эта неисправность. Но, проверка сканером не всегда будет эталонной, так как подсос может быть незначительный и ЭБУ попросту может его не заметить.
Лучше всего проверять подсос старым проверенным методом, а точнее несколькими, которые приведены ниже.
Первый способ
Необходимо открутить ДМРВ от корпуса воздушного фильтра. Крепится он двумя болтами под ключ на «10мм». Вынимаем ДМРВ и запускаем двигатель.
На работающем ДВС рукой или пакетом перекрываем отверстие датчика, автомобиль должен заглохнуть, а впускная гофра сжаться. В двигателе создается вакуум, который при отсутствии подсоса воздуха будет сохраняться продолжительное время и гофра останется сжатой.
Если же на вашем авто гофра мгновенно расправилась или же вовсе не сжалась, то это свидетельствует о наличии подсоса.
Второй способ
Для диагностики данным способом понадобиться насос или компрессор.
Тут так же как и в первом случае, необходимо открутить ДМРВ от корпуса и между ним вставить пакет. Затем закрутить обратно тем самым заблокировать доступ воздуха в двигатель.
На ресивере находим штуцер с заглушкой. Снимаем заглушку и подключаем туда насос, накачиваем в ресивер давление и слушаем, откуда будет исходить шипение. Для более точного определения места подсоса можно использовать мыльный раствор с пульверизатором. Данным раствором обрызгиваем места возможного подсоса и смотрим на появление пузырей.
Третий способ
Данный способ широко используется на станциях технического обслуживания. Поиск подсоса производиться с помощью дымогенератора. Этот способ схож со вторым, но вместо воздуха в ресивер нагнетают дым. Если в двигателе есть подсос, то из этого места будет утекать дым.

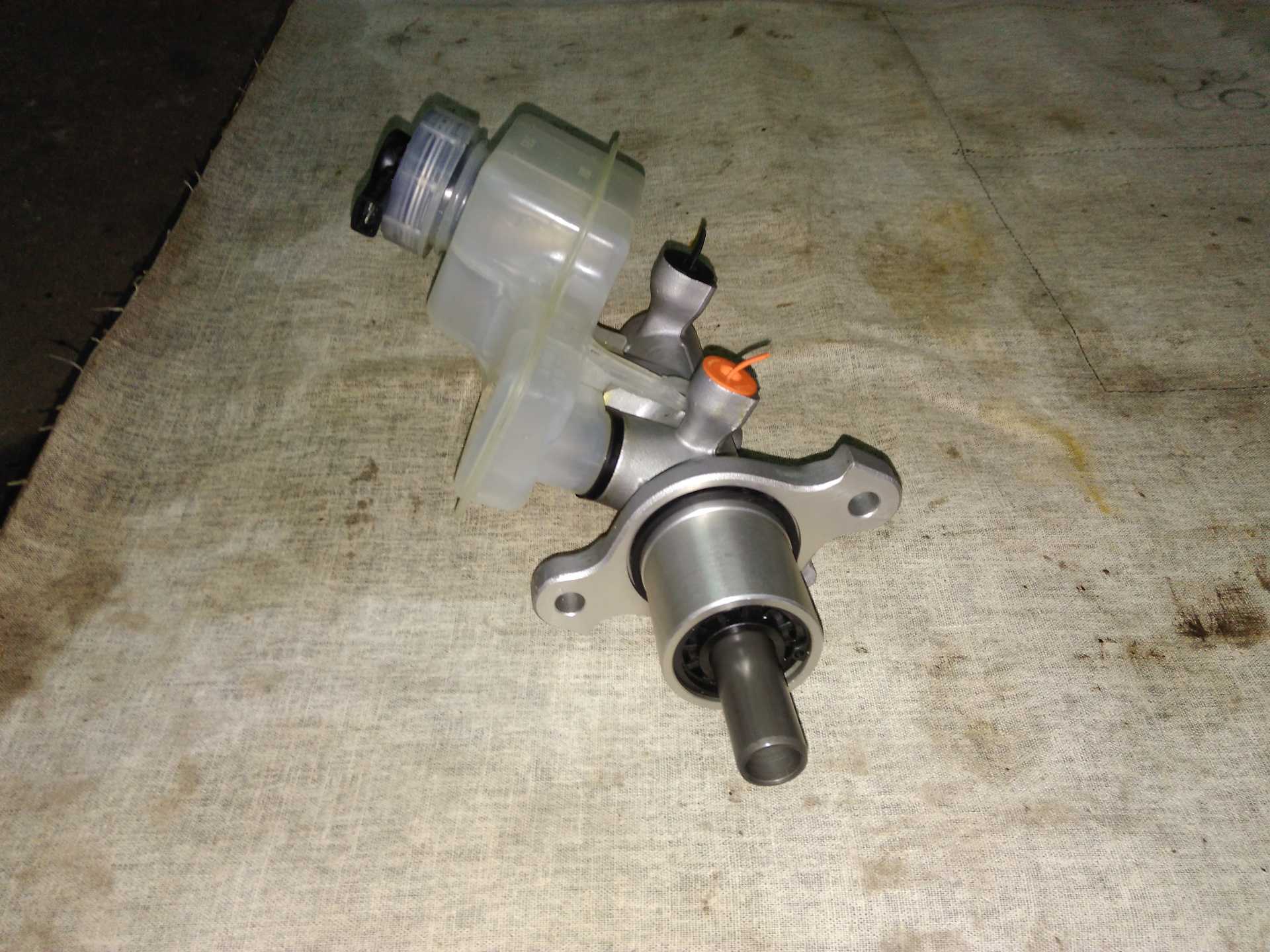

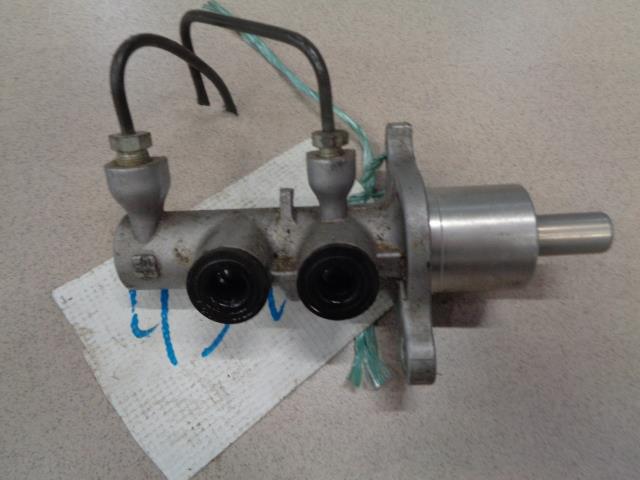

Технология замены неисправного главного тормозного цилиндра на Lada Priora
Для работы потребуется комплект инструментов:
- набор ключей;
- резиновая груша;
- отвертки с плоским и крестообразным (PH 2) наконечниками.
Для доступа к креплению предварительно необходимо снять декоративные накладки рамы ветрового стекла и шумоизоляционную обивку
, отвернув саморезы. Теперь можно приступать к работе:
- Открутить крышку бачка и откачать из него резиновой грушей жидкость.
- Отвести фиксаторы бачка и снять его с ГТЦ.

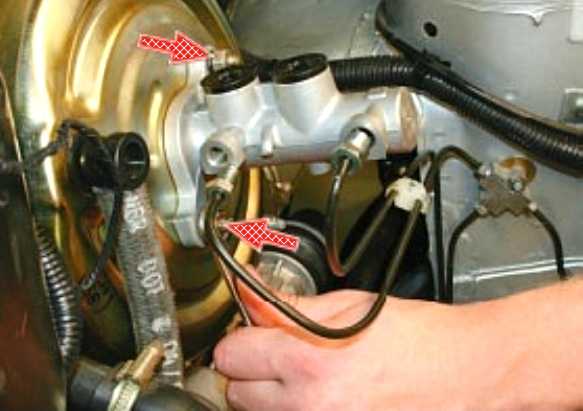

- Специальным ключом на «13» снять трубопроводы.
- Отвернуть две гайки крепления цилиндра к вакуумному усилителю.
- Снять цилиндр
- Установить новую деталь, соблюдая обратную последовательность.

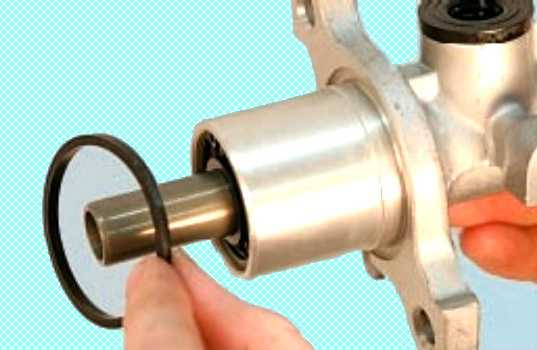

При монтаже следует обратить внимание на состояние уплотнительного кольца и при необходимости сменить его. После операции обязательно следует выполнить прокачку гидропривода
Описание системы гидропривода тормозов ВАЗ 2170
Конструкция системы базируется на двухконтурной схеме с диагональным распределением. То есть, один контур объединяет механизмы приводов правого переднего колеса и заднего левого, второй – левого переднего и заднего правого колес. В случае отказа одного из контуров будет задействован второй, что обеспечит эффективную остановку.
Схема привода тормозов состоит из:
- тормозных механизмов;
- главного тормозноого цилиндра;
- вакуумный усилитель;
- трубопроводы;
- бачек ГТЦ;
- регулятор давления;
- педаль тормоза.
На крышке усилителя закреплен цилиндр с двухсекционным бачком для жидкости. Сам он имеет два поршня,расположенных последовательно. В процессе эксплуатации поршни изнашиваются и ремонту не подлежат — только замене.
Замена тормозной жидкости на приоре с абс своими руками видео
Доброго времени суток, уважаемые автолюбители! Среди нас, скорее всего, нет водителя, который хотя бы раз не испытывал ощущение беспомощности в момент торможения. Когда машина продолжает своё движение, и совсем не в том направлении, в котором хочется водителю. Занос.
Благо, инженерная мысль не стоит на месте. Современный водитель вооружён такой системой, как ABS. Давайте более подробно остановимся на системе ABS, и посмотрим, возможна ли прокачка тормозов с АБС своими руками.
Что такое АБС автомобиля
ABS (Anti-lock Braking System) – антиблокировочная система, предотвращающая блокировку колёс при экстренном торможении.
Основной задачей АБС является: регулировка скорости вращения всех колес. Это производится путём изменения давления в тормозной системе автомобиля. Процесс происходит при помощи сигналов (импульсов) с каждого датчика колеса, которые поступают в блок управления ABS.
Принцип действия антиблокировочной системы
Пятно контакта колес автомобиля находится в относительной неподвижности к дорожному полотну. По физике на колеса действует т.н. сила трения покоя.
С учётом того, что сила трения покоя больше, чем сила трения скольжения, при помощи АБС происходит эффективное замедление вращения колес со скоростью, которая соответствует скорости движения авто на момент торможения.
В момент начала торможения антиблокировочная система начинает постоянно и достаточно точно определять скорость вращения каждого колеса, и синхронизирует её.
Устройство антиблокировочной системы
Приведём основные составляющие ABS:
- датчики, установленные на ступицы колес автомобиля: скорости, ускорения или замедления;
- клапаны управления, установленные в магистрали основной системы тормозов. Они же являются составляющими модулятора давления;
- электронный блок управления АБС. Его задача, получение сигнала с датчиков и управление работой клапанов.
Прокачка тормозов с ABS с учётом особенностей системы
Прокачка тормозной системы с АБС потребует от вас наличия определённых технических навыков. Кроме того, не будет лишним предварительное изучение мануала по устройству и обслуживанию тормозной системы вашего автомобиля.
Особенности прокачки тормозов с ABS:
- в автомобилях, у которых в одном узле размещены: блок гидроклапанов, гидроаккумулятор и насос, замена тормозной жидкости и прокачка тормозной системы с АБС производится аналогично (нужно отключить систему методом выемки (отключения) предохранителя). Прокачка контуров производится при нажатой педали тормоза, прокачной штуцер РТЦ должен быть отвернут. Включается зажигание и насос выгоняет воздух из контура. Закручивается штуцер прокачки и отпускается тормозная педаль. Потухшая лампочка «неисправности ABS» – свидетельство правильности ваших действий.
- Прокачка тормозной системы с АБС в которой гидромодуль с клапанами и гидроаккумулятор разнесены по отдельным узлам, осуществляется при помощи диагностического сканера для съёма информации с ЭБУ АБС. Вряд ли он у вас есть. Поэтому прокачка тормозов с ABS такого типа, скорее всего должна производиться вами на СТО.
- Прокачка тормозной системы с ABS и с электронными системами активации (ESP или SBC) производится только в условиях сервиса.
Как прокачать тормоза с АБС?
Технология прокачки тормозной системы с АБС
Прокачка тормозов с ABS, как и прокачка обычной тормозной системы, выполняется с помощником. Выключаем зажигание (положение «0»). Отсоединяем разъёмы на бачке тормозной жидкости.
Тормоза передних колёс:
- надеть шланг на прокачной штуцер;
- открыть штуцер на оборот;
- педаль тормоза выжимается до упора и удерживается в выжатом положении;
- наблюдаем выход «завоздушенной» смеси;
- закручиваем штуцер и отпускаем педаль.
Тормоз заднего правого колеса:
- надеть шланг на прокачной штуцер, открутить его на один оборот;
-
нажать на тормозную педаль до упора, повернуть ключ зажигания в положение «2». При этом педаль тормоза удерживается в нажатом положении;
- работающий насос выгонит воздух из системы. То есть, как только тормозная жидкость начинает выходить без воздушных пузырьков, перекрываем штуцер и отпускаем тормоз.
Тормоз заднего левого колеса
- шланг надевается на штуцер и откручиваем его на 1 оборот;
- НЕ нажимать педаль тормоза;
- работающий насос выталкивает «завоздушенную» смесь;
- нажать наполовину на педаль тормоза и завернуть штуцер;
- отпустить педаль и дождаться полной остановки насоса.
В обратном порядке: ключ зажигания на «0», подсоединить разъёмы к бачку тормозной жидкости, провести проверку герметичности тормозной системы (см. индикатор неисправности АБС).
Успехов вам при прокачке тормозов с ABS.
Рекомендуем почитать:
Описание системы гидропривода тормозов ВАЗ 2170
Конструкция системы базируется на двухконтурной схеме с диагональным распределением. То есть, один контур объединяет механизмы приводов правого переднего колеса и заднего левого, второй – левого переднего и заднего правого колес. В случае отказа одного из контуров будет задействован второй, что обеспечит эффективную остановку.
Схема привода тормозов состоит из:
- тормозных механизмов;
- главного тормозноого цилиндра;
- вакуумный усилитель;
- трубопроводы;
- бачек ГТЦ;
- регулятор давления;
- педаль тормоза.
На крышке усилителя закреплен цилиндр с двухсекционным бачком для жидкости. Сам он имеет два поршня,расположенных последовательно. В процессе эксплуатации поршни изнашиваются и ремонту не подлежат — только замене.
Избавляемся от воздуха в системе тормозов ВАЗ 2170
Для удаления воздуха, который попал в трубопроводы после разгерметизации по причине замены нужно сделать прокачку. Стравливать воздух на колесных механизмах рекомендуется в такой очередности:
- Правый задний.
- Левый передний.
- Левый задний.
- Правый передний.
Для прокачки нужен ключ на «8», шланг и емкость для сбора жидкости. Далее процедура выполняется по пунктам:
- Налить тормозную жидкость в бачек до максимального уровня.
- Очистить клапан выпуска воздуха на механизме нужного колеса.
- Снять колпачок с клапана, надеть на него шланг, другой конец опустить в емкость с жидкостью.
- Нажать на педаль тормоза 5-6 раз, после чего удерживать в нажатом состоянии.
- Отвернуть клапан на четверть оборота и после выхода пузырьков воздуха закрутить.
- Повторить пункты 5 и 6 до полного исчезновения пузырьков и вытекания жидкости.
- Надеть колпачок.
- Прокачать остальные механизмы колес аналогичным способом.
Во время процесса нужно контролировать наличие жидкости в бачке и вовремя ее доливать. Допускается использование масла той же марки, что и была ранее залита в систему.
Короче тормозной путь — безопаснее езда. На ВАЗе-2110 станет ездить спокойнее
Российские дороги имеют дурную славу во всем мире. Конечно, авария может произойти в любой стране, но качество дорожного покрытия, а точнее, его отсутствие, создает дополнительную опасность для водителей и пешеходов.
Прокачка тормозов на Лада Приора
После обслуживания или ремонта тормозной системы автомобиля Лада Приора, необходима прокачка гидропривода тормозов для удаления излишек воздуха. Думаю не стоит рассказывать о том, какие могут быть последствия если проигнорировать данную процедуру.
– при однократном нажатии на педаль — увеличенный ход педали, ее «мягкость»;
– при многократных нажатиях на педаль — постепенное уменьшение хода педали с одновременным увеличением ее «жесткости».
Перед прокачкой гидропривода необходимо обнаружить и устранить причину разгерметизации.
Полезный совет. Если прокачка гидропривода связана с ремонтом какого-либо одного контура и заведомо известна исправность другого контура, то допустима прокачка только ремонтируемого контура.
Очередность прокачки тормозных механизмов:
Вам потребуются: ключ «на 8», резиновый шланг, сосуд для сбора тормозной жидкости.
Самостоятельная прокачка тормозов на Лада Приора
1. Проверьте уровень и при необходимости долейте тормозную жидкость в бачок главного тормозного цилиндра до метки «MAX».
Внимание. Доливайте тормозную жидкость только той же марки, как и у залитой в систему. Обратите внимание, на нашем сайте уже есть публикация про прокачку тормозной системы ВАЗ 21099 своими руками
2
Обратите внимание, на нашем сайте уже есть публикация про прокачку тормозной системы ВАЗ 21099 своими руками. 2. Установите автомобиль на осмотровую канаву или подъемник
Установите автомобиль на осмотровую канаву или подъемник
2. Установите автомобиль на осмотровую канаву или подъемник.
3. Если задние колеса вывешены, предварительно разблокируйте регулятор давления задних тормозных механизмов, вставив отвертку между пластиной и поршнем. Не забудьте вынуть ее по окончании работы.
4. Очистите от грязи и пыли клапан выпуска воздуха на тормозном механизме, из которого предполагается удалять воздух.
5. Снимите защитный колпачок с клапана выпуска воздуха.
6. Наденьте резиновый шланг на головку клапана и погрузите его конец в чистый прозрачный сосуд, частично заполненный тормозной жидкостью (конец шланга должен быть погружен в жидкость).
7. Помощник должен резко нажать на педаль тормоза 4–5 раз (с интервалом между нажатиями 1–2 с). После последнего качка надо удерживать педаль в нажатом состоянии.
8. Отверните клапан выпуска воздуха на 1/2–3/4 оборота. В вытекающей из шланга жидкости будут видны пузырьки воздуха. Когда жидкость перестанет течь из шланга, полностью заверните клапан выпуска воздуха, после чего помощник должен отпустить педаль тормоза.
9. Повторяйте операции 7 и 8 до тех пор, пока в вытекающей жидкости не будет пузырьков воздуха. При этом контролируйте уровень тормозной жидкости в бачке и при необходимости доливайте жидкость, не допуская снижения уровня ниже метки «MIN».
10. Снимите шланг, вытрите насухо штуцер клапана выпуска воздуха и наденьте на него защитный колпачок. Прокачайте тормозные механизмы остальных колес, если это необходимо.
Примечания. Не используйте повторно слитую при прокачке тормозную жидкость. Если прокачка гидропривода тормозной системы выполнена недостаточно тщательно, то при нажатии на педаль в конце ее хода будет ощущаться повышенная «мягкость» педали.
Рекомендация. Прокачать гидропривод тормозной системы без помощника можно двумя способами. Первый — самый надежный: закажите токарю алюминиевую или бронзовую крышку на главный тормозной цилиндр, вверните в нее вентиль от камеры и дополнительным шлангом соедините с запасным колесом; давление воздуха не должно превышать 0,05–0,07 МПа (0,5–0,7 кгс/см2). Второй — не очень надежный, но допустимый: подсоедините резиновую грушу к штуцеру колесного цилиндра — соединение должно быть очень плотным. Сожмите грушу, отверните штуцер; когда груша заполнится наполовину, заверните штуцер. Повторите процедуру три-четыре раза. При пробном торможении проверьте работу тормозов.
Прокачка тормозов на Лада Приора своими руками успешно завершена. Напомним, что предыдущая статья была про замену подшипника ступицы на Лада Приора.
http://automn.ru/vaz-2170/vaz-25515-10.m_id-1851.m_id2-1874.htmlhttp://wiki.zr.ru/%D0%A0%D0%B5%D0%BC%D0%BE%D0%BD%D1%82_Priora_43http://vaz-russia.com/remont-vaz-2170-priora/prokachka-tormozov-na-priore.htmlhttp://womaninred.ru/shema-prokachki-tormozov-priora-bez-abs/http://vazgarage.ru/ladapriora/tormoznaya-sistemapriora/340-prokachka-tormozov-na-lada-priora.html
голоса
Рейтинг статьи
Снятие и установка бачка главного тормозного цилиндра Лада Приора (Lada Priora)
Замена бачка главного цилиндра фото, Устройство тормозной системы Лада Приора
Бачок снимают для замены или профилактической промывки. Кроме того, иногда возникает необходимость снять бачок ваз 2172 для замены резиновых втулок его крепления.
Вам потребуются: ключ «на 10», отвертки с плоским и крестообразным лезвием.
1. Снимите накладки рамы ветрового стекла lada priora (см. «Снятие и установка накладок рамы ветрового стекла»).2. Снимите шумоизоляционную обивку моторного отсека ваз 2171 (см. «Снятие и установка шумоизоляционной обивки моторного отсека лада приора»).
3. Снимите крышку бачка с поплавком датчика уровня.
4. Откачайте из бачка резиновой грушей или шприцем тормозную жидкость ваз 2170.
5. Отведите фиксаторы бачка…
6. …подденьте бачок отверткой и снимите его с главного тормозного цилиндра лада приора.
7. Осмотрите резиновые втулки крепления бачка. Надорванные, потрескавшиеся или потерявшие эластичность втулки замените.
Примечание
Так выглядит снятый с автомобиля лада приора бачок главного тормозного цилиндра.
8. Установите бачок в последовательности, обратной снятию.
Конструкция тормозной системы
Тормозная система Лада Приора (Lada Priora)
Неисправности в тормозной системе
Неисправности в тормозной системе Лада Приора (Lada Priora) их причины и способы устранения
Прокачка тормозной системы
Прокачка гидропривода тормозной системы Лада Приора (Lada Priora)
Замена вакуумного усилителя
Снятие и установка вакуумного усилителя тормозов Лада Приора (Lada Priora)
Втулки педали тормоза
Снятие и установка втулок оси педали тормоза Лада Приора (Lada Priora)
Замена бачка главного цилиндра
Снятие и установка бачка главного тормозного цилиндра Лада Приора (Lada Priora)
Замена главного тормозного цилиндра
Снятие и установка главного тормозного цилиндра Лада Приора (Lada Priora)
Замена регулятора давления
Снятие и установка регулятора давления тормозов Лада Приора (Lada Priora)
Регулировка привода давления тормозов
Регулировка привода регулятора давления тормозной системы Лада Приора (Lada Priora)
ВАЗ Lada Priora Проверка уровня и доливка тормозной жидкости в бачок главного тормозного цилиндра
загрузка…
Пожалуйста включите / Please enable JavaScript!
4.3.3. Проверка уровня и доливка тормозной жидкости в бачок главного тормозного цилиндра
Вам потребуются: тормозная жидкость, чистая тряпка.
|
Полезные советы Тип тормозной жидкости — DOT-3 или DOT-4. |
|
Рекомендуем проверять уровень перед каждым выездом и при необходимости доливать жидкость в бачок. Если приходится довольно часто доливать тормозную жидкость в бачок, немедленно устраните неисправность (см. разд. 9 «Тормозная система», с. 190) или обратитесь к специалистам дилерской СТО. При замене тормозной жидкости в системе запомните или запишите марку жидкости, которая была залита, чтобы при доливке использовать ту же марку. |
Бачок установлен на главном тормозном цилиндре перед облицовкой моторного отсека (справа от расширительного бачка).
Предупреждение
Соблюдайте меры предосторожности при работе с тормозной жидкостью: она токсична
|
Полезные советы Для того чтобы в будущем не подвергнуть себя непредвиденным расходам по ремонту тормозной системы, а то и всего автомобиля в целом, своевременно заменяйте тормозную жидкость свежей. Тормозная жидкость очень гигроскопична и поглощает влагу из атмосферы, что помимо появления коррозии деталей тормозной системы понижает температуру кипения самой жидкости, а это может привести к отказу тормозов при частых интенсивных торможениях. Не используйте слитую из системы жидкость повторно! Попадание тормозной жидкости на провода, пластмассовые или окрашенные детали кузова может вызвать их повреждение, поэтому при заливке всегда подкладывайте чистые тряпки. При попадании тормозной жидкости на эти детали сразу же смойте жидкость водой и вытрите их поверхность чистой тряпкой. |
1. Проверьте уровень тормозной жидкости в бачке. Он должен находиться между метками «MIN» и «MAX», нанесенными на корпус бачка.
|
Примечание Уровень жидкости в бачке отслеживается датчиком-поплавком. Если уровень опускается ниже метки «MIN», в комбинации приборов загорается сигнальная лампа аварийного состояния тормозной системы. |
|
Предупреждение Постепенное понижение уровня тормозной жидкости при отсутствии утечек, скорее всего, указывает на необходимость замены тормозных колодок. Проверьте состояние тормозных колодок (см. «Проверка степени износа тормозных колодок, дисков и барабанов»). Несвоевременная замена колодок приводит к дорогостоящему ремонту (замена тормозных дисков, барабанов, суппортов)! |
|
2. Если уровень жидкости ниже метки «MIN», выверните пробку бачка с вмонтированным в нее датчиком сигнальной лампы аварийного состояния тормозной жидкости и положите ее на чистую тряпку. |
3. Долейте тормозную жидкость до метки «MAX». Установите пробку на место. |
4. Проверьте работу датчика сигнальной лампы аварийного состояния тормозной системы. Включите зажигание, после чего нажмите на кнопку в пробке бачка. В комбинации приборов должна загореться сигнальная лампа. Если лампа не загорится, обратитесь к специалистам, так как, скорее всего, датчик неисправен.
Описание системы гидропривода тормозов ВАЗ 2170
Конструкция системы базируется на двухконтурной схеме с диагональным распределением. То есть, один контур объединяет механизмы приводов правого переднего колеса и заднего левого, второй – левого переднего и заднего правого колес. В случае отказа одного из контуров будет задействован второй, что обеспечит эффективную остановку.
Схема привода тормозов состоит из:
- тормозных механизмов;
- главного тормозноого цилиндра;
- вакуумный усилитель;
- трубопроводы;
- бачек ГТЦ;
- регулятор давления;
- педаль тормоза.
На крышке усилителя закреплен цилиндр с двухсекционным бачком для жидкости. Сам он имеет два поршня,расположенных последовательно. В процессе эксплуатации поршни изнашиваются и ремонту не подлежат – только замене.
Можно ли смешивать DOT-3, DOT-4, DOT-5 или DOT-5.1
Отличия классов тормозной жидкости:
- DOT 3 (гликолевая основа)– для относительно тихоходных автомобилей с барабанными тормозами или дисковыми передними тормозами;
- DOT 4 (гликолевая основа)– на современных быстроходных автомобилях с преимущественно дисковыми тормозами на всех колесах;
- DOT 5.1 (гликолевая основа) — на дорожных спортивных автомобилях, где тепловые нагрузки на тормоза значительно выше.
- DOT 5 (силиконовая) на обычных транспортных средствах практически не применяются.
Тормозные жидкости DOT 3, 4, 5.1 (цвет от светло-желтого до светло-коричневого) взаимозаменяемы, но смешивать их не рекомендуется (лучше выполнить полную замену), свойства могут ухудшаться. DOT-5 (темно-красный) смешивать нельзя, он смешивается только сам с собой. Другими словами, тормозные жидкости можно смешивать только по цветам.
А какую тормозную жидкость можете порекомендовать вы? Стоит ли менять привычный для Лады класс DOT-4 на другие, например, DOT-5.1? Напомним, любую информацию о своем автомобиле вы легко найдете по содержанию (Нива, Приора, Калина, Гранта, Ларгус, Веста, XRAY).
Ключевые слова: тормоза lada xray | тормоза лада веста | тормоза лада ларгус | тормоза лада гранта | тормоза лада калина | тормоза лада приора | тормоза нива | универсальная статья
Тормозная жидкость Росдот-4 разрабатывалась специально для автомобилей с дисковыми тормозами с учетом рекомендаций специалистов АвтоВАЗа. Росдот-4 на сегодняшний день является одной из лучших в своем классе среди мировых аналогов. Рекомендуется производить замену тормозной жидкости через 1,5-2 года. Это обусловлено высоким уровнем ее гигроскопичности. При использовании Росдот-4 не рекомендуется доливать другую тормозную жидкость, так как это приведет к ухудшению свойств Росдот-4, и, как следствие снижению эффективности тормозной системы.
Технические характеристики тормозной жидкости
| Параметр | Значение |
| ГОСТ, ТУ | ТУ 2451-004-36732629-99 |
| Внешний вид | прозрачная однородная жидкость от светло-желтого до светло-коричневого без механических примесей |
| Вязкость кинематическая, мм²/сек, при -40°С, не более | 1450 |
| Вязкость кинематическая, мм²/сек, при -50°С, не менее | 5,0 |
| Вязкость кинематическая, мм²/сек, при -100°С, не менее | 2,0 |
| Температура кипения сухой жидкости, °С, не менее | 260 |
| Температура кипения увлажненной жидкости, °С, не менее | 165 |
| Стабильность при высокой температуре изменение температуры кипения, °С, не более | 3,0 |
| Показатели активности ионов водорода (рН), ед. pH, в пределах | 9,5-9,0 |
ПОЛЕЗНЫЕ СОВЕТЫ Для того чтобы в будущем не подвергнуть себя непредвиденным расходам по ремонту тормозной системы, а то и всего автомобиля Лада Гранта в целом, своевременно заменяйте тормозную жидкость свежей. Она очень гигроскопична и поглощает влагу из воздуха, что, помимо появления коррозии деталей тормозной системы, понижает температуру кипения самой жидкости, а это может привести к отказу тормозов при частых интенсивных торможениях. Не используйте слитую из тормозной системы тормозную жидкость повторно: она загрязнена, насыщена воздухом и влагой. Попадание тормозной жидкости на провода, пластмассовые или окрашенные детали кузова может вызвать их повреждение, поэтому всегда подкладывайте чистую обтирочную ткань при заливке. При попадании жидкости на эти детали сразу же протрите их чистой обтирочной тканью.
1. Проверьте уровень тормозной жидкости в бачке главного тормозного цилиндра. При снятой пробке он должен находиться между метками «MIN» и «МАХ», нанесенными на корпус бачка. При установленной пробке уровень тормозной жидкости должен быть у нижней кромки наливной горловины, так как тормозная жидкость вытесняется поплавком датчика уровня. ПРЕДУПРЕЖДЕНИЕ Постепенное понижение уровня тормозной жидкости при отсутствии утечек указывает, скорее всего, на необходимость замены тормозных колодок. Проверьте на автомобиле Лада Гранта состояние тормозных колодок (см. «Проверка степени износа тормозных колодок, тормозных дисков и тормозных барабанов»). Несвоевременная замена тормозных колодок приводит к дорогостоящему ремонту (замена тормозных колодок, тормозных дисков и тормозных барабанов)!
Тормозная жидкость используется не только для организации работы тормозной системы, но также для обеспечения бесперебойного движения механизмов сцепления, как в случае с автомобилем Лада Калина.
Объясняется это тем, что в данной модели механизмы сцепления и тормозов имеют один и тот же принцип работы. Благодаря нажатию на педаль, происходит впрыск тормозной жидкости к тормозам, а также к механизму сцепления, за счет чего и обеспечивается торможение всего автомобиля.
