Нарушения в работе электронного блока управления ABS на УАЗ Патриот
На УАЗ Патриот могут возникать различные проблемы с работой электронного блока управления ABS, которые следует оперативно устранять с целью обеспечения безопасности и комфортности вождения. В данном разделе мы рассмотрим обычные причины нарушений в работе ABS на УАЗ Патриот и способы их устранения.
1. Неисправность датчиков скорости: основной причиной неправильной работы ABS может быть неисправность одного или нескольких датчиков скорости. Неправильное считывание данных о скорости колес может привести к некорректному функционированию системы и активации тормозной системы. Для устранения данной проблемы необходимо проверить работу датчиков скорости и при необходимости заменить их.
2. Износ тормозных колодок: износ тормозных колодок может привести к неправильному функционированию ABS. Если тормозные колодки изношены, система может некорректно реагировать на торможение и активироваться при незначительном нажатии на педаль, что может приводить к ухудшению тормозных свойств автомобиля. Рекомендуется регулярная проверка состояния тормозных колодок и их своевременная замена.
3. Нарушение целостности проводки: нарушение целостности проводки между электронным блоком управления ABS и датчиками скорости или тормозными механизмами также может вызывать проблемы с работой системы. При возникновении подобных проблем необходимо осмотреть проводку и восстановить ее целостность либо заменить поврежденные провода.
4. Неисправность электронного блока управления: неисправности в самом электронном блоке управления ABS могут вызывать нарушения в работе системы. При подозрении на неисправность блока управления необходимо провести его диагностику и, при необходимости, заменить или отремонтировать блок.
В случае обнаружения нарушений в работе электронного блока управления ABS на УАЗ Патриот рекомендуется обратиться к квалифицированным специалистам для диагностики и устранения проблемы. Игнорирование проблемы может привести к серьезным последствиям в эксплуатации автомобиля.
Что делать, если при неоднократных попытках запустить автомобиль ничего не выходит
УАЗ «Буханка» совершенно не реагирует на наши действия. В этом случае стоит выполнить некоторые действия:
- Проверяют аккумуляторную батарею на наличие зарядки.
- Если зарядка есть, то тем же тестером проверяют целостность электрических проводов между катушкой и генератором. Двигатель автомобиля может не заводиться именно по причине обрыва цепи питания или окисления контактов. Соединения зачищают, а провода меняют на новые.
- Следующая причина молчания двигателя – отсутствие искры на свечах зажигания. Проверить наличие искры несложно, достаточно снять высоковольтный провод и поднести его к раме автомобиля. При повороте ключа зажигания должна проскакивать искра между кабелем и корпусом авто. Теперь для работы двигателя необходимо заменить свечи на новые.
Но не стоит забывать о самих предохранителях в монтажном блоке автомобиля. Возможно дело в них. Их работа построена по следующему принципу: при неисправности электрического блока или электрооборудования происходит повышение силы тока, проволочка, по которой движется ток на предохранитель перегорает (происходит короткое замыкание), электрическая цепь обрывается, целостность системы нарушается, но сам прибор остается невредимым. Иными словами, предохранители выполняют задачу защиты электродеталей, узлов и оборудования от возможного короткого замыкания.
Порядок расположения защитных устройств в монтажном блоке.
| № п/п | За что отвечает | Примечание |
| 1 | Резервный разъем | |
| 2 | Габаритное освещение | Левая сторона |
| 3 | Ближний свет | Левая сторона |
| 4 | Дальнее освещение | Левая сторона |
| 5 | Противотуманки | Левая сторона |
| 6 | Лампа для подсветки места установки монтажного блока | Левая сторона |
| 7 | Стоп-сигналы задних фонарей | Левая сторона |
| 8 | Аварийная сигнализация | Левая сторона |
| 9 | Клаксон (звуковой сигнал ) | Левая сторона |
| 10 | Лампы подсветки заднего номерного знака и подсветка приборов на панели управления | Левая сторона |
| 11 | Отвечает за прикуриватель | Левая сторона |
| 12 | Задняя противотуманка (при наличии) | Левая сторона |
| 13 | Резервный разъем | |
| 14 | Резервный разъем | |
| 15 | Габаритное освещение | Правая сторона |
| 16 | Ближний свет | Правая сторона |
| 17 | Дальнее освещение | Правая сторона |
| 18 | Противотуманки | Правая сторона |
| 19 | Задний ход (белый свет) | Правая сторона |
| 20 | Указатели поворотов (справа и слева) | Правая сторона |
| 21 | Работа отопительного прибора | Правая сторона |
| 22 | Мотор дворников и омыватели лобового стекла | Правая сторона |
| 23 | Внутреннее освещение салона авто и подключение лампы подкапотного пространства | Правая сторона |
| 24 | Резервный разъем | Правая сторона |
| 25 | Работа приборов и сигнализаторов (датчиков) | Правая сторона |
| 26 | Резервный разъем | Правая сторона |
В случае необходимости замены какого-либо предохранителя необходимо вынуть его из гнезда монтажного блока и поставить на его место новый. Это сделать совсем несложно, поскольку устройства являются штекерного типа.
За правильную работу того или иного электрического узла несет ответственность не только предохранитель, нужно еще учитывать дополнительно установленные реле, например, бензонасоса, зарядки, стартера и поворотов. Где находятся реле?
Управляет процессом подачи топлива и его отключением. В большинстве случаев монтируется под капотом возле АКБ, но некоторые устанавливают в салоне авто рядом с монтажным блоком.

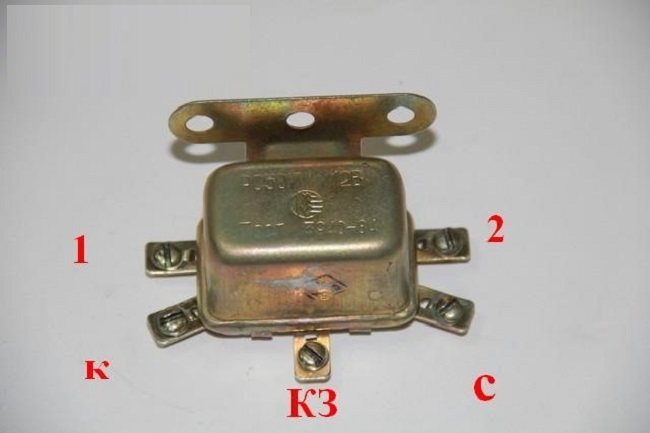

В его состав входят три элемента: реле обратного тока, регулятор, ограничитель. Их задача состоит в том, чтобы предостеречь генератор авто от перегрузок, а также контролирует силу тока в пределах от 13,8 до 14,8 В. Находится в передней части машины под капотом возле регулятора.
Расположен в левой части возле двигателя. Предназначен для ограничения работы стартера в случае подключенного источника тока. Проводка от реле стартера подходит к катушке. Это усиливает искру при запуске мотора.
Сами указатели поворотов без исправного реле работать не смогут. В УАЗ «Буханка» устройство устанавливается в нижней части салона авто возле линейки с предохранителями или позади водительского сиденья на перегородке.
Техническое описание и расшифровка ошибки P0504
Этот диагностический код неисправности (DTC) является общим кодом силового агрегата. Ошибка P0504 считается общим кодом, поскольку применяется ко всем маркам и моделям транспортных средств. Хотя конкретные этапы ремонта могут несколько отличаться в зависимости от модели.
Модуль управления трансмиссией (ЭБУ) вашего автомобиля передает код P0504 в ответ на распознанный сбой в цепи тормозных фонарей. Компьютер автомобиля отслеживает все цепи на предмет таких отклонений, например отсутствие напряжения или состояние вне диапазона.
Выключатель стоп-сигнала привязан к нескольким цепям, каждая из которых может привести к опасной ситуации. Сам переключатель стоп-сигнала состоит из двух сигнальных выходов, и в случае неисправности переключателя, проблема обнаруживается и появляется этот код.
Это не является дорогостоящей поломкой с точки зрения стоимости деталей или трудозатрат, связанных с заменой. Но для вашей безопасности необходимо произвести ремонт в кратчайшие сроки.
Схемы автомобиля. Как их читать?
Хорошее видео о том как правильно читать схемы систем питания автомобиля и правильно находить контакты контактных колодках.
Общая схема электрооборудования УАЗ Патриот Евро-4 до 2007 г.в.
Обозначения
1, 2 — блок-фары; 3, 4 — противотуманные фары; 5, 6 — звуковые сигналы; 7 — электровентилятор системы охлаждения двигателя; 8 — генератор; 9 — датчик концентрации кислорода; 10 — датчик положения распределительного вала (датчик фазы); 11 — датчик детонации; 12 — регулятор холостого хода; 13, 14, 15, 16 — свечи зажигания; 17, 18 — катушки зажигания; 19 — датчик положения коленчатого вала; 20, 21, 22, 23 — топливные форсунки; 24 — датчик положения дроссельной заслонки; 25 — датчик массового расхода воздуха; 26 — датчик сигнальной лампы аварийного падения давления масла; 27 — датчик указателя давления масла; 28, 30 — датчик температуры охлаждающей жидкости; 29 — датчик температуры воздуха; 31 — электромагнитный клапан адсорбера; 32 — датчик сигнальной лампы аварийного перегрева охлаждающей жидкости; 33, 34 — насосы омывателей ветрового стекла и стекла двери задка; 35 — колодка диагностики; 36 — электродвигатель водяного насоса; 37 — электродвигатель вентилятора отопителя; 38 — стартер; 39 — фонарь освещения подкапотного пространства; 40 — моторедуктор очистителя ветрового стекла; 41 — выключатель сигнальной лампы аварийного состояния тормозной системы; 42 — реле электровентилятора; 43 — реле включения омывателя стекла двери задка; 44 — реле стартера; 45 — реле системы управления двигателем; 46 — реле электробензонасоса; 47 — реле включения звуковых сигналов; 48, 49, 50, 51, 52, 53 — штыревые предохранители; 54 — аккумуляторная батарея; 55 — розетка для переносной лампы; 56 — левый боковой указатель поворота; 57 — правый боковой указатель поворота; 58 — контроллер системы управления двигателем; 59 — комбинация приборов; 60 — блок управления моторедукторами замков дверей; 61, 62 — плафоны освещения вещевых ящиков; 63, 64 — магнитные выключатели плафонов освещения вещевых ящиков; 65 — реле переключения режимов отопителя; 66 — монтажный блок, расположенный в салоне автомобиля; 67 — плафон подсветки монтажного блока; 68 — зеркало заднего вида правое; 69 — добавочный резистор электродвигателя вентилятора отопителя; 70, 71 — лампы подсветки блока управления отопителем; 72 — переключатель скорости работы электродвигателя вентилятора отопителя; 73 — выключатель стоп-сигналов; 74 — регулятор длительности паузы работы стеклоочистителя; 75 — выключатель (замок) зажигания; 76 — переключатель очистителя и омывателя ветрового стекла и стекла двери задка; 77 — выключатель звуковых сигналов; 78 — переключатель указателей поворота и света фар; 79 — модуль управления светотехникой; 80 — зеркало заднего вида левое; 81 — электростеклоподъемник правой передней двери; 82 — моторедуктор замка правой передней двери; 83 — прикуриватель; 84 — выключатель аварийной сигнализации; 85 — выключатель обогрева зеркал заднего вида; 86 — переключатель отопителя; 87 — переключатель режимов работы дополнительного отопителя; 88 — выключатель обогревателя стекла двери задка; 89 — моторедуктор замка левой передней двери; 90 — электростеклоподъемник левой передней двери; 91 — моторедуктор замка правой задней двери; 92 — выключатель света заднего хода; 93 — датчик скорости; 94 — электробензонасос с датчиком уровня топлива правого бака; 95 — переключатель датчиков указателя уровня топлива; 96 — переключатель стеклоподъемника правой передней двери; 97 — пульт управления наружными зеркалами; 98 — переключатель стеклоподъемника левой передней двери; 99 — дополнительный отопитель кузова; 100 — выключатель контрольной лампы включения стояночного тормоза; 101 — датчик указателя уровня топлива левого бака; 102 — моторедуктор замка левой задней двери; 103 — выключатель освещения на стойке двери задка; 104, 105 — выключатели освещения на стойках правых дверей; 106 — задний плафон освещения салона; 107 — передний плафон освещения салона; 108, 109 — плафоны направленного света; 110, 111 — выключатели освещения на стойках левых дверей; 112 — фонарь на правом заднем крыле; 113 — элемент обогревателя стекла двери задка; 114 — фонарь дополнительного стоп-сигнала; 115 — моторедуктор очистителя стекла двери задка; 116, 117 — фонари освещения номерного знака; 118 — моторедуктор замка двери задка; 119 — фонарь на заднем левом крыле
Как выполняется проверка?
Если на приборной панели горит ошибка ABS или тормозной системы, то не всегда причина кроется в самом датчике ABS. Что бы точно выявить причину неисправности рекомендуется провести комплексную диагностику автомобиля. Для экономии бюджета и времени наиболее предпочтительным вариантом будет самостоятельная диагностика с помощью ODBII сканера.
Если бюджет ограничен и вы не хотите тратить больших сумм на приобретение устройства, рекомендуем обратить внимание на адаптер корейского производства Scan Tool Pro Black Edition
Данное устройство видит не только двигатель, как большинство бюджетных сканеров, но и другие узлы и агрегаты автомобиля (в том числе ABS и тормозную систему). Сканер совместим с большинством автомобилей и подключается к любому устройству через Bluetooth или wi-fi. Так же с помощью данного устройства можно проверить работу всех датчиков в режиме реального времени.
Поскольку работа исправного датчика ABS основана на изменении электрического сопротивления при вращении колеса, измерить его параметры можно мультиметром или тестером, функционирующим в режиме омметра. Условия для диагностики – обычный гараж либо ровная площадка, смотровая канава не требуется. Из инструментов возьмите домкрат и баллонный ключ.
Чтобы проверить датчик АБС тестером, выполните следующие действия:
На различных моделях автомобилей разъем может находиться в разных местах – прятаться под днищем либо пластиковой защитой. Чтобы обнаружить колодку, прощупайте жгут проводов вручную.
Необходимость замены устройства
О неполадках в системе АБС сигнализирует контрольная лампа, расположенная на приборной панели автомобиля. В нормальном режиме индикатор загорается при пуске двигателя и гаснет через 3–5 секунд. Если контроллер ведёт себя некорректно — включается во время работы мотора или хаотично моргает при движении авто — это первый признак поломки датчика.
Индикатор АБС должен гаснуть через 3–5 секунд после пуска двигателя
Также о возможной неисправности устройства сигнализируют:
- появление кода ошибки на дисплее бортового компьютера;
- непрерывная блокировка колёс при резком торможении;
- отсутствие характерной вибрации на педали тормоза при её нажатии;
- сработавшая лампа-индикатор стояночного тормоза при выключенном ручнике.
При появлении любой из этих проблем следует провести полную диагностику устройства. Этот вопрос совсем необязательно доверять высокооплачиваемым мастерам автосервиса — самостоятельная проверка датчика АБС занимает немного времени и выполняется без дорогостоящего оборудования. Если диагностика выявит факт поломки устройства, его придётся заменить новым.
Код с3472
Ошибка возникает при неисправности датчика положения распределительного вала. Для ее устранения необходимо проверить установку фаз газораспределительного механизма и целостность проводки. При необходимости заменить датчики распредвала и коленвала на новые.
Коды ошибок могут указывать не только на механические проблемы. Так, число 2187 говорит о неправильном составе топливовоздушной смеси. Внешними признаками проблемы являются провалы мощности на холостом ходу и при трогании с места. Основная причина неисправности заключается в некачественном топливе. В таком случае необходимо:
- слить топливо из бака;
- при возможности промыть топливную систему и бак;
- залить новое топливо более хорошего качества.
Диагностика АБС автомобиля УАЗ-Патриот
Управление системой тормозов АБС-8.0 УАЗ-Патриот выполняется гидромодулятором, имеющим встроенный электронный блок управления (ЭБУ).
Гидравлическая схема системы приведена на рисунке 4. АБС тормозов выполняет оперативный сброс давления в тормозных контурах колес, что исключает их блокировку и сохраняет управляемость автомобиля на скользкой дороге.
Меню управления тестером АБС включает разделы:
- РЕЖИМ У10км/ч -диагностика, выполняемая на скорости выше 10 км/ч.
- Просмотр — «Up/Dn»,
- выбор -«Entr»,
- выход -«Esc».
Если тестовый раздел активен и наблюдается движение автомобиля со скоростью более 10 км/ч, то диагностическая сессия прерывается.
Как проверить с помощью осциллографа и адаптера
Проверка с помощью осциллографа позволяет точнее протестировать датчик на работоспособность. Осциллограф показывает графики изменения сигнала, генерируемого устройством. Датчик может подавать импульсы, соответствующие нормативам, но амплитуда сигнала будет некорректной и станет причиной появления ошибки работы АБС. Проверка выполняется на автомобиле, без снятия датчика.
Для того чтобы проверить датчик АБС осциллографом, необходимо:
На исправность датчика указывают:
Другим способом измерения параметров является подключение ноутбука, оснащенного специальным адаптером. Устройство подключается к порту USB и передает сигналы в соответствующее программное обеспечение.
Образец осциллоскопа USB
Осциллоскоп и адаптер являются узкоспециализированными устройствами и в личном пользовании встречаются редко. Оборудование применяется в сервисных станциях.
Два концевика на педали тормоза. Как правильно регулировать?
Сообщение toledo » Вс янв 31, 2010 13:23
Сообщение denisko » Вс янв 31, 2010 16:26
Сообщение toledo » Вс янв 31, 2010 16:40
Сообщение Алексей791 » Пт мар 21, 2014 09:33
Сообщение rusnat89 » Пт мар 21, 2014 12:02
Сообщение Алексей791 » Пт мар 21, 2014 13:50
Сообщение kesha6662007 » Сб окт 12, 2019 12:10
Отказ от ответственности
Администрация Клуб УАЗ Патриот не несет ответственности за любые действия, советы и сообщения пользователей и гостей Клуб УАЗ Патриот, которые могут принести ущерб или убытки другим пользователям Клуб УАЗ Патриот.
Кроме этого, Администрация Клуб УАЗ Патриот не может быть связана и нести ответственность за материалы и содержимое других сайтов, на которые размещены ссылки с Клуб УАЗ Патриот.
Некоторые нюансы
Замена датчиков, которые установлены на поворотных кулаках передних колёс, выполняется гораздо быстрее, так как доступ к этим деталям более удобен:
- Машина поднимается домкратом, нужное колесо снимается.
- Откручиваются болты, которые крепят датчик, и устройство извлекается из посадочного места.
- Освобождается крепление проводки и отсоединяется штекер разъёма.
- Монтаж нового датчика выполняется в обратной последовательности.
Перед заменой датчика следует исключить причины, способные вызвать его неправильную работу
Особое внимание нужно уделять специфическим проблемным местам, имеющимся у каждой модели авто. К примеру, все машины марки FORD, выпущенные до 2005 года, страдают от перебоев в работе электрооборудования, которые происходят в результате частых коротких замыканий, а болевой точкой системы АБС этих автомобилей считается качество изоляции проводки
В этом случае можно будет выполнить ремонт датчика вместо его полной замены.
Особенности диагностики
Для того, чтобы диагностировать работу, необходимо прозвонить сперва контакты по отдельности, а затем парно. Если 2 и 3 контакты прозваниваются приглушенно, это может говорить об их неисправности, особенно учитывая то, что остальные контакты издают громкие звуки (автор видео — Гараж у Стаса).
- Откачать жидкость.
- Установить автомобиль на опорной стойке и снять колесо.
- Ключом отвернуть два штифта колес.
- Снять тормозной барабан.
- Затем при помощи отвертки вытащить крюк верхней стяжной пружины и снять деталь. Эту же манипуляцию произвести с нижней стяжной пружиной.
- Затем снять переднюю колодку и распорную планку, при этом отсоединив прижимную пружину и опустить колодку.
- Вывести рычаг колодки из отверстия стояночного тормоза, расправить шплинт и изъять его из привода стояночного тормоза.
- Снять шайбу и рычаг.
- Установить новую колодку, собрать деталь в обратной последовательности.
Диагностика топливной системы УАЗ Патриот
Основные неисправности топливной системы УАЗ Патриот чаще всего связаны с фильтром тонкой очистки и с инжекторной системой распределенного впрыска, которая в отличие от старотипных карбюраторов более чувствительна к посторонним включениям и качеству горючего. На инжекторных моторах нет крана переключения между баками, поэтому неполадки в работе, связанные с переключением подачи топлива, не возникают.
Через форсунки впрыск топлива в инжекторном двигателе осуществляется непосредственно в каждый цилиндр, что позволяет снизить токсичность отработанных газов на выходе. Т.к. система впрыска выполняет еще и функцию очистки горючего, то большинство неисправностей связаны с засорением фильтров грубой и тонкой очистки УАЗ Патриот. В этом случае автомобиль «не реагирует» на ускорения и даже при повышенных оборотах не выдает ожидаемой тяги. Фильтры необходимо планово менять, в т.ч. и воздушный. Фильтр тонкой очистки заменяется на каждые 20 тыс. км пробега.
Похожие «симптомы» могут и при разгерметизации, что также является серьезной угрозой безопасности. Разгерметизация топливной системы – это чаще всего следствие постоянного использования некачественного топлива и механических повреждений, ослабления соединений. В итоге УАЗ Патриот невозможно завести или двигатель не держит холостые обороты. В этом случае будет чувствоваться сильный запах бензина в салоне и неисправность легко диагностировать по подтекам горючего возле топливных элементов.
Присутствие грязи в топливных баках, засорение фильтра бензонасоса или фильтра тонкой очистки УАЗ Патриот моментально сказываются на динамике авто при повышении нагрузок. Такие же признаки «недомогания» силового агрегата УАЗ Патриот может вызывать вода в топливе, особенно в период воздействия низких температур. В любом случае топливо сливается и заменяется фильтр тонкой очистки горючего.
Проблемы с погружным электробензонасосом могут свидетельствовать как об элементарном нарушении контактов с бортовой электросистемой, так и о неполадках самого насоса. В первую очередь стоит промыть насос УАЗ Патриот, а потом уже принимать решение – снимать его или нет. Эксплуатационный ресурс электробензонасоса – 80 тыс. км.
Если потребление горючего резко возрастает, то это, скорее всего, связано с так называемым старением датчиков кислорода в потоке отработанных газов. Чтобы точно определить «вину» датчика, достаточно прогреть двигатель и если после пары минут на холостом ходу блок управления не реагирует и неисправный лямбда-зонд подает сигнал блоку управления о переобогащенной смеси, то на приборной панели выведется ошибка и двигатель заглохнет.
Неисправность датчика положения коленчатого вала – это тот случай, когда контролирующее устройство становится причиной полного отказа двигателя, т.к. завести его с такой неполадкой очень сложно. При выходе из строя ДПКВ возникает детонация, провалы на холостом ходу двигателя, перерасход топлива и силовой агрегат не реагирует на запуск.
Дымный выхлоп и повышенный расход топлива свидетельствуют о повышенном давлении топлива (более 300 кПа). Решить проблему можно продувкой сливных топливопроводов, прочисткой струйного насоса и заменой фильтра тонкой очистки УАЗ Патриот . Если это не помогло, то придется заменить электробензонасос и регулятор давления. Низкое давление топлива можно определить по появлению провалов при разгоне, рывкам, неадекватно низкой приемистости мотора. В первую очередь необходимо удостовериться, что нет пережатий сливной магистрали и препятствий в сообщении баков, а потом уже принимать решение о замене электронасоса.

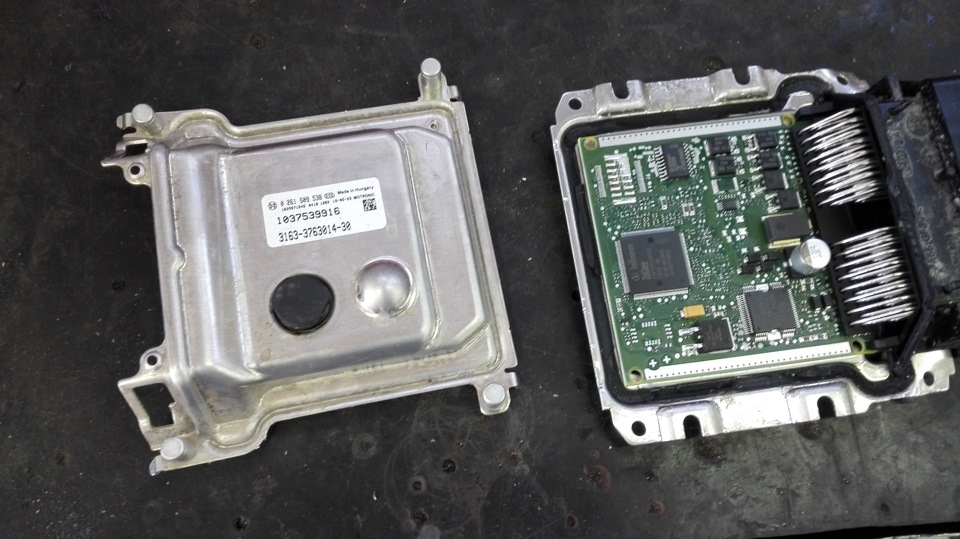

Блок управления двигателем
Одним из наиболее важных датчиков в системе УАЗа является блок управлением всем двигателем именно в него передают сигналы все датчики установленные в автомобиле. Каждый из датчиков непосредственно связан с блоком. Блок же обрабатывает полученные показание и управляет двигателем. ЭБУ является одним из самых дорогих датчиков установленных в автомобиле.
Признаки неисправности:
Все признаки неисправности ЭБУ схожи с признаками неисправности датчиков. Чаще всего в ЭБУ перегорают ключи управления системой зажигания и, вследствие чего, отказывает один из цилиндров. Такая проблема решается перепайкой ключа.
УАЗ Патриот: основные поломки ABS и их устранение
Однако установленная на УАЗ Патриот система ABS не является безотказной. В течение эксплуатации автомобиля могут возникнуть различные поломки ABS, которые могут существенно повлиять на работоспособность системы.
Наиболее распространенными причинами поломки ABS на УАЗ Патриот являются:
- Неисправность датчиков скорости колес. Это может произойти из-за механических повреждений или коррозии контактов. В результате поломки датчиков система ABS может некорректно определять скорость вращения колес и неактивировать антиблокировочный режим.
- Неисправность блока управления ABS. Возможные причины поломки блока включают повреждения электронных компонентов, короткое замыкание или окисление контактов. Если блок управления не функционирует должным образом, система ABS может быть отключена полностью или работать некорректно.
- Проблемы с гидроагрегатом. Гидравлический агрегат ответственен за создание нужного давления тормозной жидкости в цилиндрах каждого колеса. Поломки гидроагрегата могут привести к недостаточному давлению тормозной жидкости и некорректной работе системы ABS.
Для устранения причин поломки ABS на УАЗ Патриот требуется проведение тщательной диагностики и последующий ремонт. В случае неисправности датчиков скорости колес, их необходимо заменить или восстановить. Для устранения поломок блока управления ABS может потребоваться ремонт или замена электронных компонентов. При проблемах с гидравлическим агрегатом возможно обслуживание или замена его элементов.
Важно отметить, что для безопасной эксплуатации автомобиля необходимо оперативно устранять поломки системы ABS. При возникновении любых сбоев или неполадок в работе системы ABS на УАЗ Патриот рекомендуется обратиться к специалистам автосервиса для проведения качественного ремонта и обслуживания
