Двигатель Hyundai Accent 1.5 литра

Блок цилиндров двигателя Хендай Акцент представляет собой единую чугунную отливку, образующую цилиндры, рубашку охлаждения и каналы масляной магистрали. Блоки изготовлены из специального высокопрочного чугуна, цилиндры расточены непосредственно в теле блока. На блоке цилиндров выполнены специальные приливы, фланцы и отверстия для крепления деталей, узлов и агрегатов, а также каналы главной масляной магистрали. В нижней части блока цилиндров расположено пять опор коренных подшипников коленчатого вала со съемными крышками, которые крепятся к блоку болтами. Крышки коренных подшипников двигателей обработаны в сборе с блоком и невзаимозаменяемы.

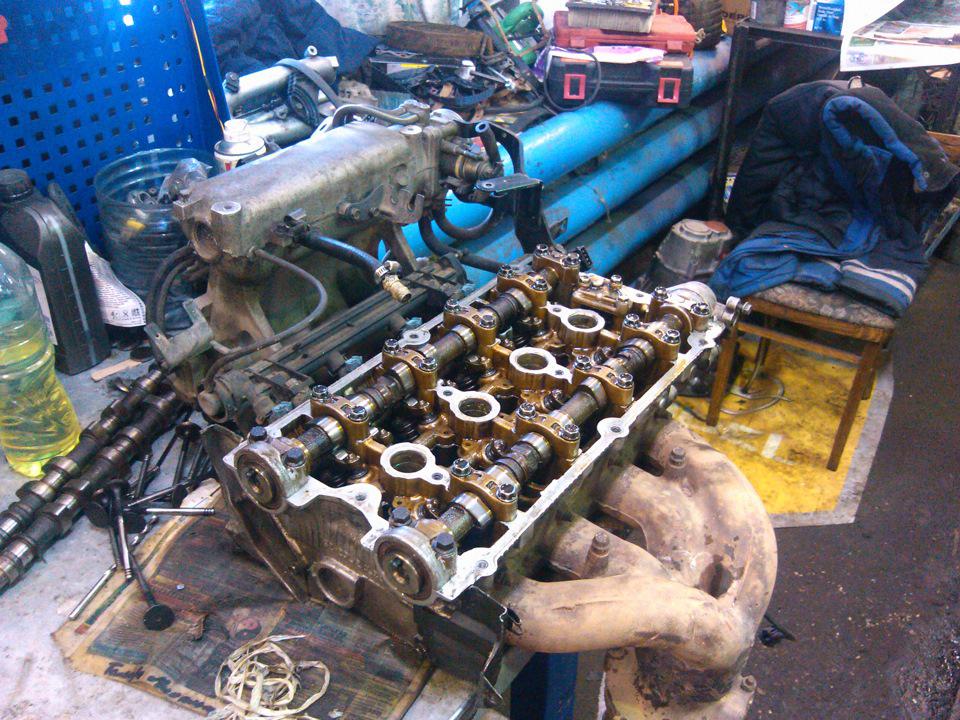

Головка блока цилиндров Акцент 1.5 литра

Головка блока цилиндров Accent 1.5, изготовленная из алюминиевого сплава, общая для всех цилиндров двигателя. В нижней части головки блока цилиндров отлиты каналы, по которым циркулирует жидкость, охлаждающая камеры сгорания. В головку запрессованы седла и направляющие втулки клапанов. Впускные и выпускные клапаны имеют по одной пружине, зафиксированной через тарелку двумя сухарями. На двигателе G4EС стоят два распределительных вала. Довольно интересной конструкции, смотрим фото ниже —

1 – болт крепления зубчатого шкива распределительного вала; 2 – сальник распределительного вала; 3 – крышка переднего подшипника распределительного вала; 4 – распределительный вал впускных клапанов; 5 – цепь привода распределительного вала впускных клапанов; 6 – распределительный вал выпускных клапанов; 7 – гидравлический толкатель клапана (гидрокомпенсатор); 8 – головка блока цилиндров

Самый популярный мотор для Hyundai Accent

Самый первый мотор, установленный под капот автомобиля Accent в 1995 году, продержался на нём всё первое поколение, позднее получив инжекторную версию, G4EH. Речь идёт о двигателе G4EA. Бензиновый четырёхцилиндровый двигатель рабочим объёмом 1,3 литра (1341 см3) выпускался на моторостроительном заводе Hyundai в Ульсане (Южная Корея). Мощность двигателя для разных комплектаций автомобиля Accent инженеры повышали постепенно – с 75 до 91 л.с.

Небольшая мощность двигателя – соответственно, невысокий крутящий момент, всего 110 Нм. А ещё, характерные для двигателей тех лет блок цилиндров, коленчатый и распределительный валы, изготовленные из чугуна; ременной привод ГРМ; карбюратор; неизменяемые размеры коллекторов; отсутствие фазорегулятора. В общем и целом, агрегат очень простой. Наиболее современно выглядит цельнолитая алюминиевая головка блока цилиндров с одноразовой многослойной армированной прокладкой.

Ещё одно инженерное ноу-хау, использовавшееся в то время далеко не на каждом двигателе – наличие гидрокомпенсаторов, расположенных на концах коромысел. С их помощью тепловой зазор клапанов регулируется в автоматическом режиме. Результат – существенное снижение шумности ГРС.

Примерный расход топлива:

• по городу – 9,2 л.;
• за городом – 6,3 л.;
• комбинированный – 7,6 л.

Установленный производителем ресурс хода – 200 тыс.км.

Основные неисправности – увеличение расхода топлива из-за некорректной работы клапана ПВ в картере, поломка гидрокомпенсаторов в случае использования масла низкого качества. У G4EA очень чувствительный к изменениям качества топливной смеси карбюратор. Засор приводит к неизбежной необходимости чистки жиклёров. Тот, кому приходилось это делать самостоятельно, едва ли найдёт добрые слова, чтобы сопроводить этот процесс комментарием.

Обзор

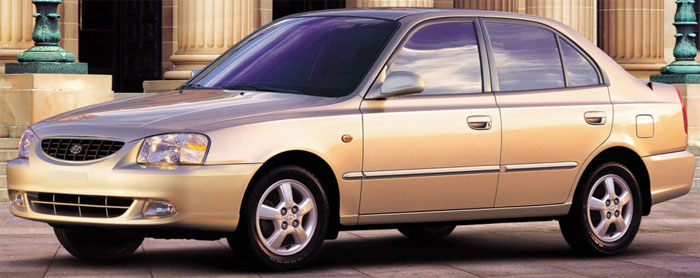

Hyundai Accent второго поколения (индекс LC) дебютировал в 1999 году. Автомобиль предлагался в кузове хэтчбек и седан. В 2001 году стартовала сборка в Таганроге. Через 2 года (в 2003 году) модель пережила рестайлинг, но российский рынок ее не увидел. Из ворот «ТагАЗа» по-прежнему выезжали седаны в дорестайлинговом обличии.

В 2005 году слегка преобразилась передняя часть — хищная решетка радиатора получила более мягкие округлые формы. В 2006 году произошла смена поколений, но «Тагаз» продолжал производство седана вплоть до 2012 года.

Места в салоне Хендай достаточно, правда, задние пассажиры будут чувствовать себя стесненно. Объем багажника – всего 375 литров (321 л — хэтчбек). С другой стороны, от маленького автомобиля не стоит ждать чудес.

Седан в базовом исполнении МТ0 мог похвастаться лишь гидроусилителем руля. Центральный замок, электропривод зеркал и стекол, кондиционер и ABS были доступны в более богатых пакетных комплектациях. Подушка безопасности перепала только водителю, да и то, в самых дорогих версиях — МТ3 и АТ5 (с АКПП).

В краш-тесте по версии NHTSA (американской национальной ассоциации по безопасности на транспорте) Accent заработал 4 звезды при фронтальном и боковом ударе. Но тот автомобиль был укомплектован 4 подушками безопасности.

Описание G4EC

1,5 литровый G4EC

Серийно устанавливался на Хёндай с 1999 года. Устанавливался на бесчисленные вариации Акцент, но с 2003 года ставился лишь на версии для рынков развивающихся стран. Производитель гарантирует безотказную работу ДВС на протяжении 100 тыс. км или 7 лет активной эксплуатации.

Особенности двигателя приведены ниже.

1. Бензиновая «четвёрка» имеет два распредвала, расположенных сверху ГБЦ. Один из них контролирует работу клапанов впуска, второй — выпуска.
2. Фиксируется мотор на нескольких гибких подушках под капотом автомобиля. Половина опор крепится на КПП, остальные — непосредственно к мотору.
3. Коленвал пятиопорный, изготовлен прочным, чугунным. 8 противовесов вылиты совместно с валом. Они надёжно балансируют элемент, устраняют вибрации во время рабочего такта. Кроме того, именно противовесы центруют коленчатый вал, помогают лучше настраивать двигатель во время ремонта.
4. Регулировку клапанов на этом двигателе проводить не надо. За эту функцию отвечают гидрокомпенсаторы, всё происходит автоматически.
5. Масляная система вмещает 3,3 литра масла. Производитель рекомендует лить 10W-30, а владельцы — Маннол синтетику 5W-30. Что касается бензина, то заливать можно обычный 92-й, но без лишних присадок.
6. Мощность двигателя равна 101 л. с.

Обычная схема расположения деталей, работающих вместе с двигателем.

1. С правой части G4EC нашли место такие элементы, как впускные клапаны, ГУР, компрессор кондиционера.
2. С обратной стороны на ДВС расположен термостат, катушки зажигания.
3. Спереди установлен индикатор масла, различные измерители давления, генератор, маслофильтр.
4. Сзади нашли место дроссельный узел, инжекторная рампа с форсунками и стартер.
5. Верхний отсек закрыт пластиковой крышкой с колодцами, в которых находятся свечи зажигания.

Блок цилиндров двигателя чугунный, включает в свой состав цилиндры, масляные каналы, устройство охлаждения. Снизу к БЦ прочно прикреплены 5 опор коренных подшипников, укомплектованных съёмными крышками.

Особого внимания на этом ДВС заслуживает маслофильтр. Он полнопроточный, снабжён настоящей вентиляционной системой каналов. Активно участвует в перегонке масла: сначала насос выкачивает смазку из картера, откуда жидкость через фильтр идёт в подкачивающую магистраль. Дальше масло попадает в ГБЦ и на распредвалы. Оно поступает на гидрокомпенсаторы клапанов и подшипники. В конце смазка, проходя дренажные отверстия, спускается вновь к поддону, тем самым, завершая циркуляцию по системе.

Объем двигателя, куб.см	1495
Максимальная мощность, л.с.	102
Максимальный крутящий момент, Н*м (кг*м) при об./мин.	133 (14) / 3000; 134 (14) / 4700
Используемое топливо	Бензин АИ-92
Расход топлива, л/100 км; город/трасса/смеш.	9.9 литра/6.1 литра/7.5 литра
Тип двигателя	Ряднный, 4-цилиндровый
Система впрыска	распределенный впрыск топлива
Диаметр цилиндра, мм	75.5
Количество клапанов на цилиндр	4
Степень сжатия	10
Ход поршня, мм	83.5
ГБЦ	алюминиевая 16v
Блок цилиндров	чугунный R4
Гидрокомпенсаторы	в наличии
Привод ГРМ	ремень
Какое масло лить	3.3 литра 10W-30
Экологический класс	ЕВРО 3/4
Примерный ресурс	250 000 км
На какие автомобили устанавливался	Accent LC 1999 — 2012

Устройство ГРМ Хендай Акцент 1.5 литра

Привод газораспределительного механизма комбинированный, поскольку там одновременно используется и ремень ГРМ и небольшая цепь. Ремень передает крутящий момент от шкива коленчатого вала на один распределительный вал, а с противоположной стороны стоит небольшая цепь, которая связывает, через звездочки, второй распределительный вал, тем самым синхронизируя работу ГРМ.

Замена ремня ГРМ на Акцент 1.5 литра требуется раз в 50 тысяч километров, цепь необходимо менять раз в 100 километров. Обычно бряканье растянутой цепи слышно уже на 80-90 тысячах пробега.

Схема ГРМ Hyundai Accent 1.5 литра далее.

1 – зубчатый шкив привода распределительного вала выпускных клапанов; 2 – болт; 3 – промежуточный ролик; 4 – ремень привода газораспределительного механизма; 5 – метка на передней крышке блока цилиндров; 6 – метка на зубчатом шкиве коленчатого вала; 7 – зубчатый шкив коленчатого вала двигателя; 8 – болт натяжного ролика; 9 – проставка натяжного ролика; 10 – пружина натяжного ролика; 11 – натяжной ролик; 12 – метка на зубчатом шкиве; 13 – метка на опоре распределительного вала

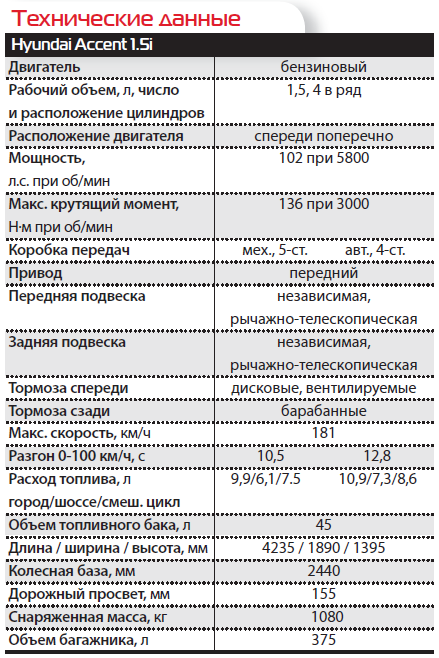

Характеристики двигателя Хендай Акцент 1.5 литра

• Рабочий объем – 1495 см3
• Количество цилиндров – 4
• Количество клапанов – 16
• Диаметр цилиндра – 75.5 мм
• Ход поршня – 83.5 мм
• Привод ГРМ – ремень (DOHC)
• Мощность л.с.(кВт) – 102 (75) при 5800 об. в мин.
• Крутящий момент – 134 Нм при 3000 об. в мин.
• Максимальная скорость – 181 км/ч
• Разгон до первой сотни – 10.5 секунд
• Тип топлива – бензин АИ-92
• Степень сжатия – 10
• Расход топлива в городе – 9.9 литров
• Расход топлива по трассе – 6.1 литра
• Расход топлива в смешанном цикле – 7.5 литра

Кроме 5-ступенчатой механики, в сочетании с этим силовым агрегатом можно встретить и 4-диапазонный автомат. Естественно с гидромеханической автоматической коробкой передач расход топлива выше, а динамика похуже.

Капитальный ремонт

Редко возникает раньше 100-тысячного пробега. Однако возможно всё, особенно с таким бензином и маслом как у нас в стране. Известны случаи проведения капремонта на двигателе G4EC, проехавшим всего 10 000 км.

Что делают в этом случае.

Вскрывают ГБЦ.
Проверяют хонингование, чтобы не было сильных задиров на стенках. Прокладка, если произошёл перегрев ДВС, бывает прикипевшей.
Тестируют состояние самой головки, чтобы нигде ничего не повело. Клапаны проверяются на пропуск и прогар. В большинстве случаях выносится решение о замене маслосъёмных колпачков.
Проверяют поршневую группу двигателя. На стукнутом моторе пополам лопнувшие или треснувшие поршневые кольца, не редкость. На G4EC это происходит чаще со 2 и 4 горшком. Также изнашиваются юбки поршневой, что неизбежно на облегчённом двигателе G4EC. На таком и шатуны тонкие, без должного запаса прочности.
Проверяются отверстия для сгона масла — функционируют они или нет. Если да, то масло заливалось в срок, никакой опасности здесь не наблюдается.
Осматриваются шатунные вкладыши. Опять же, на облегчённом ДВС сюда сильнее идёт износ. По оси вращения шатун имеет центровку с шейкой коленвала. Это обеспечивает защиту шатунных вкладышей. С другой стороны, наличие гидрокомпенсаторов отрицательно сказывается на состоянии тонкостенных шатунов.
Проверяются клапаны, если всё нормально, то выносится решение о проведении притирки

Все клапаны шлифуются дрелью до блеска, но работать следует осторожно, чтобы не задеть фаски. Сами клапаны здесь установлены дорогие — штука идёт за 500 рублей

Использовать можно любую качественную притирочную пасту, например, Дон Дил.

После этого головка собирается. Можно очистить камеру сгорания керосином.

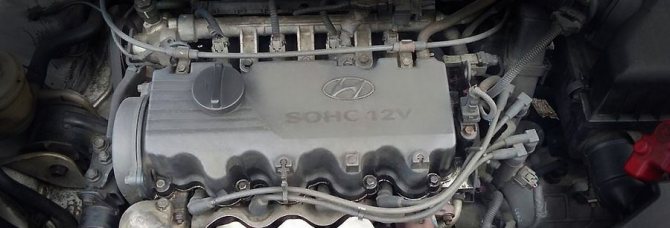

Под капотом Акцент

Интересное решение от профессионалов касательно шатунов. Рекомендуется переделать двигатель, установив шатуны с широкой шейкой. Это даст возможность центровать поршень в цилиндре не как раньше, а за счёт шейки, что гораздо выгоднее в плане ресурса и посторонних шумов.

Рабочая температура двигателя Хендай Акцент

Рабочая температура двигателя соответствует температуре охлаждающей жидкости при включенном зажигании. Она не является постоянной величиной и изменяется в зависимости от погодных условий и нагрузке на авто. Датчик располагается под капотом около двигателя, а указатель расположен на панели приборов. Если стрелка указателя доходит до красной зоны – это сигнал того, что двигатель перегрелся и необходимо остановить его работу и дать прибору остыть.

Причины перегрева двигателя:

• Буксировка нагруженного прицепа
• Длительная езда в гору в жаркую погоду
• Остановка или резкое снижение скорости после быстрой езды
• Продолжительная работа на холостом ходу с работающим кондиционером и при частых остановках

Владельцы Акцент отмечают небольшую особенность указателя рабочей температуры мотора – стрелка находится не строго посередине, как на большинстве машин, а чуть ниже – данный показатель считается нормой.

Выполнение работ, без съема движка

Как только появился один из этих признаков, есть возможность осуществить диагностику, без использования специализированных стендов. Плюс, каждый сможет осуществить ремонт, без демонтажа силового агрегата. Чтобы работа не вызывала лишних затруднений, необходимо заранее качественно вымыть все подкапотное пространство. Единственный элемент, подлежащий демонтажу — капот. Сделать это нужно для того, чтобы не испортить лакокрасочное покрытие.

Не извлекая мотор, есть возможность выполнить такие операции:

• Поменять прокладку, расположенную между поддоном и самим мотором, а также прокладку блока цилиндра. При необходимости, замена аналогичного элемента осуществляется на выпускном коллекторе.
• Снять для ремонта генератор или же насос водяной либо топливный. Можно демонтировать коллектор и непосредственно карбюратор.
• Регулируются клапаны. Можно снять весь механизм клапанной группы.
• Меняется привод газораспределительного механизма и масляного насоса. Иногда приходится демонтировать головку блока цилиндров и устанавливать новые поршни и шатунные вкладыши, соответственно.

Устройство ГРМ Хендай Акцент 1.5 литра

Привод газораспределительного механизма комбинированный, поскольку там одновременно используется и ремень ГРМ и небольшая цепь. Ремень передает крутящий момент от шкива коленчатого вала на один распределительный вал, а с противоположной стороны стоит небольшая цепь, которая связывает, через звездочки, второй распределительный вал, тем самым синхронизируя работу ГРМ.

Замена ремня ГРМ на Акцент 1.5 литра требуется раз в 50 тысяч километров, цепь необходимо менять раз в 100 километров. Обычно бряканье растянутой цепи слышно уже на 80-90 тысячах пробега.

Схема ГРМ Hyundai Accent 1.5 литра далее.

1 – зубчатый шкив привода распределительного вала выпускных клапанов; 2 – болт; 3 – промежуточный ролик; 4 – ремень привода газораспределительного механизма; 5 – метка на передней крышке блока цилиндров; 6 – метка на зубчатом шкиве коленчатого вала; 7 – зубчатый шкив коленчатого вала двигателя; 8 – болт натяжного ролика; 9 – проставка натяжного ролика; 10 – пружина натяжного ролика; 11 – натяжной ролик; 12 – метка на зубчатом шкиве; 13 – метка на опоре распределительного вала

Характеристики двигателя Хендай Акцент 1.5 литра

• Рабочий объем – 1495 см3
• Количество цилиндров – 4
• Количество клапанов – 16
• Диаметр цилиндра – 75.5 мм
• Ход поршня – 83.5 мм
• Привод ГРМ – ремень (DOHC)
• Мощность л.с.(кВт) – 102 (75) при 5800 об. в мин.
• Крутящий момент – 134 Нм при 3000 об. в мин.
• Максимальная скорость – 181 км/ч
• Разгон до первой сотни – 10.5 секунд
• Тип топлива – бензин АИ-92
• Степень сжатия – 10
• Расход топлива в городе – 9.9 литров
• Расход топлива по трассе – 6.1 литра
• Расход топлива в смешанном цикле – 7.5 литра

Кроме 5-ступенчатой механики, в сочетании с этим силовым агрегатом можно встретить и 4-диапазонный автомат. Естественно с гидромеханической автоматической коробкой передач расход топлива выше, а динамика похуже.

Идеальный двигатель для Hyundai Accent

Следует признать, что моторы одной из самых первых линеек нового века, Alpha, оказались не самыми удачными. На следующие два поколения Акцентов устанавливали только их (EB, EC, EH). Лишь самые современные модели получили двс новой линейки Gamma. Мотор G4FD – один из самых новых и продвинутых. Он стоит на конвейере с 2008 года. Он спроектирован специально для машин, уходивших на европейский рынок продаж. Секрета в этом нет, так как двигатель конструировался под экологические нормы Euro 5 и Euro 6, одни из самых жёстких в мире.

Причина, по которой конструкторы пришли к этой идее – банальная экономия. Чтобы выбрасывать в атмосферу как можно меньше вредных выбросов, двигатель должен работать на сверхобеднённой смеси. Это достигается с помощью прямой подачи смеси в камеру, минуя впускной коллектор.

Обязательное условие процесса – подача бензина в цилиндр под давлением, равным давлению такта сжатия. Для этого, кроме обычного топливного насоса, применяется ещё один, так называемый насос высокого давления ТНВД. Повышение степени сжатия до 11,0:1 дало возможность увеличить мощность и снизить степень токсичности выхлопных газов.

Двигатель GDI имеет две отличительные особенности:

• необычную форму поршневой головки для придания смеси вихреобразного направления;
• два катализатора из различных металлов – иридия (для выжигания оксида азота) и платины (для образования смеси).

Программа работы мотора G4FD значительно сложнее, чем в более ранних линейках Hyundai.

Некоторые другие отличительные особенности новинки корейского моторостроения второго десятилетия XXI века:

• полностью алюминиевый блок цилиндров и ГБЦ;
• установка регуляторов фаз газораспределения на обеих распредвалах (схема Dual CVVT);
• цепной механизм ГРМ с парным автонатяжителем;
• отсутствие гидрокомпенсаторов.

Двигатель демонстрирует уникально низкий для машин такого класса расход топлива:

• по городу – 6,7 л.;
• за городом – 4,4 л.;
• комбинированный – 5,3 л.

Кроме этого, он имеет ряд бесспорных достоинств, первостепенных для водителя при выборе машины:

• простота обслуживания;
• надёжность;
• ремонтопригодность;
• экономичность.

Расходные материалы для обслуживания G4FD обходятся владельцам Accent 4-го поколения гораздо дешевле, чем при использовании других силовых агрегатов.

Главный недостаток, или скорее, неудобство обслуживания – необходимость своевременной регулировки тепловых зазоров клапанов из-за отсутствия гидрокомпенсаторов. Разумеется, мотор столь высокого класса чрезвычайно требователен к качеству топлива. Несоблюдение этого условия приводит к неизбежному загрязнению пространства впускного коллектора. Не в последнюю очередь, по этой причине он не ставится на соплатформенные машины Hyundai Solaris, которые продаются в России.

• Ресурс двигателей иж 2126



• Рено дастер расположение двигателя



• Моргает бортовой компьютер лада веста



• Отличия lancer evolution 9



• Митсубиси лансер 9 стук сзади

Устройство

Установленный на Акценте двигатель G4EC является четырехтактным бензиновым рядным. Устройство оснащено четырьмя цилиндрами, имеет 16 клапанов и два распредвала (один из них отвечает за работу впускных, второй – за работу выпускных клапанов). Отсчет в порядке работы цилиндров начинается со шкива коленвала и считается 1-3-4-2. Силовой агрегат установлен в моторном отсеке и напрямую связан с КПП и сцеплением. Он крепится четырьмя резинометаллическими эластичными опорами. Правая опора идет непосредственно к двигателю, остальные – к коробке передач.

В правой части двигателя располагаются следующие приводы:

• распредвала выпускных клапанов
• ГУРа (гидроусилителя руля)
• компрессора кондиционера
• насоса охлаждающей жидкости
• генератора

Под пластиковой крышкой над силовым агрегатом в колодцах, расположены:

Блок цилиндров

На Акценте блок цилиндров изготавливается из цельнолитого чугуна, являя собой единую конструкцию. Блок состоит из самих цилиндров, рубашки охлаждения, а также каналов масляной магистрали. В его нижней части установлены 5 опор коренных подшипников коленвала со съемными крышками, крепящимися к блоку болтами.

Коленчатый вал Хендай Акцент пятиопорный, он производится из сверхпрочного чугуна. Вал имеет 5 коренных и 4 шатунных шейки, снабжен 8-ю противовесами, которые отливаются вместе с валом. В коленчатом вале проделаны специальные каналы, использующиеся для подачи масла к шатунным шейкам от коренных. Осевая траектория перемещения коленвала ограничена вкладышами коренного третьего подшипника, оснащенного упорными буртиками. Вкладыши шатунных и коренных подшипников коленчатого вала делаются из стали, имеют антифрикционную рабочую поверхность, получаемую из сплава олова и алюминия.

ЗАМЕНА ОПОР СИЛОВОГО АГРЕГАТА. Hyundai Accent (Хендай Акцент) подушек двигателя.

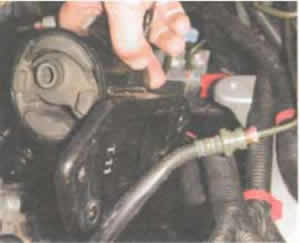

Для замены левой опоры силового агрегата снимаем воздушный фильтр (см. «Снятие резонатора, корпуса воздушного фильтра и воздуховода с глушителем шума впуска» и аккумуляторную батарею см. «Снятие аккумуляторной батареи».

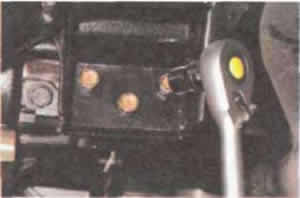

Ключом «на 12» отворачиваем два болта крепления поддона аккумуляторной батареи…

… и отводим поддон в сторону (к нему прикреплены держатели жгутов проводов).

Поддев отверткой…

…снимаем стопорную пластину верхнего наконечника шланга привода сцепления.

Вынимаем наконечник шланга из держателя.

Головкой «на 12» отворачиваем болт крепления держателя нижнего наконечника шланга…

…и снимаем держатель.

Вывешиваем и снимаем левое переднее колесо.

Устанавливаем домкрат под картер сцепления и слегка приподнимаем силовой агрегат, разгружая его левую опору.

Головкой «на 17» отворачиваем гайку болта крепления опоры к кронштейну на коробке передач, удерживая болт от проворачивания ключом того же размера.

Вынимаем четыре резиновые заглушки отверстий под болты крепления опоры.

Головкой «на 14» с удлинителем отворачиваем четыре болта крепления левой опоры силового агрегата к кузову.

Вынимаем болт крепления опоры к кронштейну.

Снимаем левую опору силового агрегата.

Левая опора силового агрегата Hyundai Accent (подушка двигателя)

Устанавливаем левую опору силового агрегата в обратной последовательности.

Для замены правой подушки двигателя — опоры силового агрегата…

…снимаем бачок гидроусилителя рулевого управления с кронштейна…

… и отводим его в сторону, не отсоединяя шлангов.

Устанавливаем домкрат (подложив деревянный брусок) под поддон картера двигателя…

…и слегка приподнимаем силовой агрегат, разгружая его правую опору.

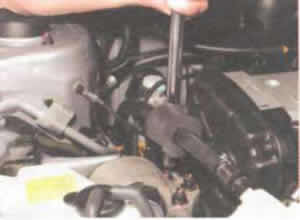

Головкой «на 17» ослабляем затяжку болта крепления опоры к кронштейну.

Головкой «на 14» с удлинителем отворачиваем один болт и две гайки крепления опоры к двигателю.

Окончательно отвернув болт крепления опоры к кронштейну…

…снимаем четырехгранную гайку…

… и вынимаем болт.

Снимаем опору с двух шпилек.

Ключом «на 12» отворачиваем болт крепления кронштейна демпфера к опоре.

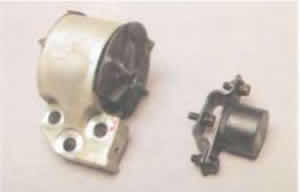

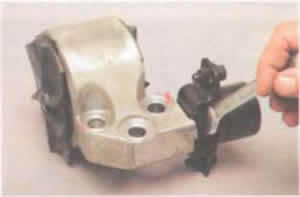

Правая опора силового агрегата и демпфер в сборе с кронштейном

Устанавливаем правую опору силового агрегата в обратной последовательности.

Для замены задней опоры силового агрегата устанавливаем автомобиль на смотровую канаву или эстакаду.

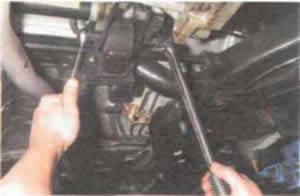

Ключом «на 17» отворачиваем гайку болта крепления опоры к кронштейну, удерживая болт от проворачивания головкой «на 14».

Головкой «на 14» отворачиваем три болта крепления опоры к подрамнику.

Вынимаем болт крепления опоры к кронштейну…

…и снимаем опору.

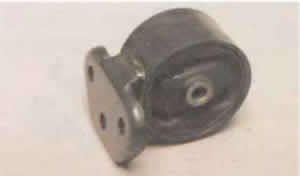

Задняя опора силового агрегата (подушка двигателя на автомобиле Hyundai Accent (Хендай Акцент))

Для снятия кронштейна задней опоры…

…головкой «на 17» с удлинителем отворачиваем три болта его крепления…

…и снимаем кронштейн.

Кронштейн задней опоры двигателя (подушки)

Устанавливаем кронштейн и заднюю опору в обратной последовательности.

Для замены передней опоры силового агрегата (подушки) устанавливаем автомобиль на смотровую канаву или эстакаду.

Снимаем грязезащитный щиток (см. «Снятие грязезащитного щитка»).

Головкой «на 17» отворачиваем болт крепления опоры к кронштейну и снимаем квадратную гайку.

Головкой «на 14» отворачиваем нижний…

Вынув болт снимаем опору.

Передняя опора силового агрегата

Для снятия кронштейна передней опоры…

головкой «на 17» отворачиваем два болта крепления кронштейна и снимаем кронштейн.

Кронштейн передней опоры подушки двигателя на авто Hyundai Accent

Устанавливаем кронштейн и переднюю опору в обратной последовательности и верхний болты креплений опоры к подрамнику.

Двигатель Хендай Акцент 1.5 литра характеристики, устройство ГРМ

Двигатель Хендай Акцент 1.5 литра модели G4EС, который в основном и встречается на Accent имеет довольно интересную конструкцию и весьма надежен. Бензиновый атмосферник мощностью 102 л.с. при грамотной эксплуатации может легко проехать 300-400 тысяч километров. Мало того, двигатель весьма ремонтопригоден. Сегодня поговорим о моторе подробнее.

Рядные моторы серии «ALFA» имеют огромное количество модификаций. Это четырехцилиндровые четырехтактные бензиновые двигатели жидкостного охлаждения, с рядным вертикальным расположением цилиндров и 16 клапанной головкой цилиндров. Двигатель имеет гидрокомпенсаторы и не нуждается в регулировке клапанного зазора.
