Адсорбер форд фокус 2 где находится

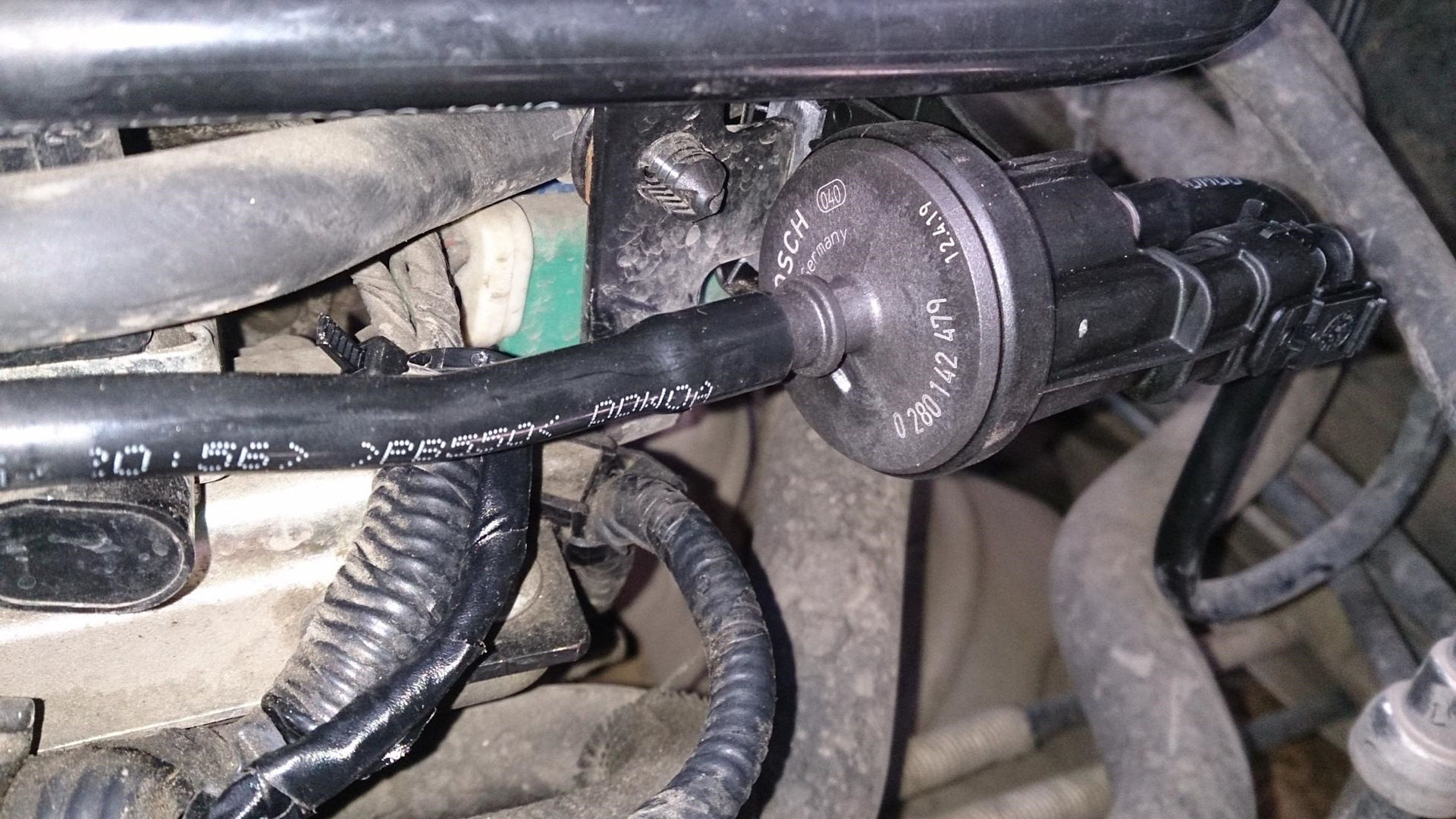

Клапан продувки адсорбера

Эту статью я решил назвать именно так, хотя непосредственно клапан адсорбера здесь не является главным действующим лицом. Всё началось с того, что у меня загорелась лампа неисправности двигателя (загорелся check engine ). Я дождался очередного ТО (благо случилось это незадолго перед плановым ТО) и сообщил об этом сотрудникам автосервиса. Они выполнили диагностику и сказали, что виной тому клапан продувки адсорбера, но этого клапана у них в наличии нет, а ездить пока можно и так. Надо сказать, что на тот момент оставалось две недели до окончания гарантии, но они клятвенно заверили, что поменяют клапан бесплатно, даже если на момент прихода клапана на склад гарантия уже кончится.

Я обрадовался (несмотря ни на что, я не перестаю верить людям)))), и в статье Три года на Приоре поспешил написать, что клапан адсорбера мне заменили по гарантии. Однако сильно поспешил…

Как вы уже догадались, никто мне ничего бесплатно менять не собирался. После нескольких десятков телефонных звонков в автосервис, я пришёл к неутешительному выводу, что меня в очередной раз надули. Идти в суд из-за такой мелочи не было ни времени, ни желания. И я решил поменять клапан продувки адсорбера на Приоре самостоятельно. Но, опыт общения с автосервисами меня всё-таки чему-то научил, и я решил проверить, действительно ли дело в этом злосчастном клапане.

Штатный компьютер Приоры показывал ошибку 4. Эта ошибка датчика температуры охлаждающей жидкости. Конечно, это могла быть случайная ошибка. Возможности использовать другой компьютер или подключить ноутбук у меня не было, поэтому я попытался определить источник проблемы по симптомам. А симптомы были такие:

Иногда (редко) двигатель на холостых оборотах работал не очень устойчиво
Совсем немного (практически незаметно – чистая интуиция) увеличился расход топлива
Иногда горячий двигатель не заводился с первого раза
Двигатель стал хуже тянуть (особенно на малых оборотах), но тоже не намного хуже

Полазив в интернете, я пришёл к выводу, что неисправность всё-таки как-то связана с воздухом. И в нескольких источниках я прочитал, что причиной данной проблемы могут быть износившиеся резинки на штуцерах выпускного коллектора (см. рис. 1).

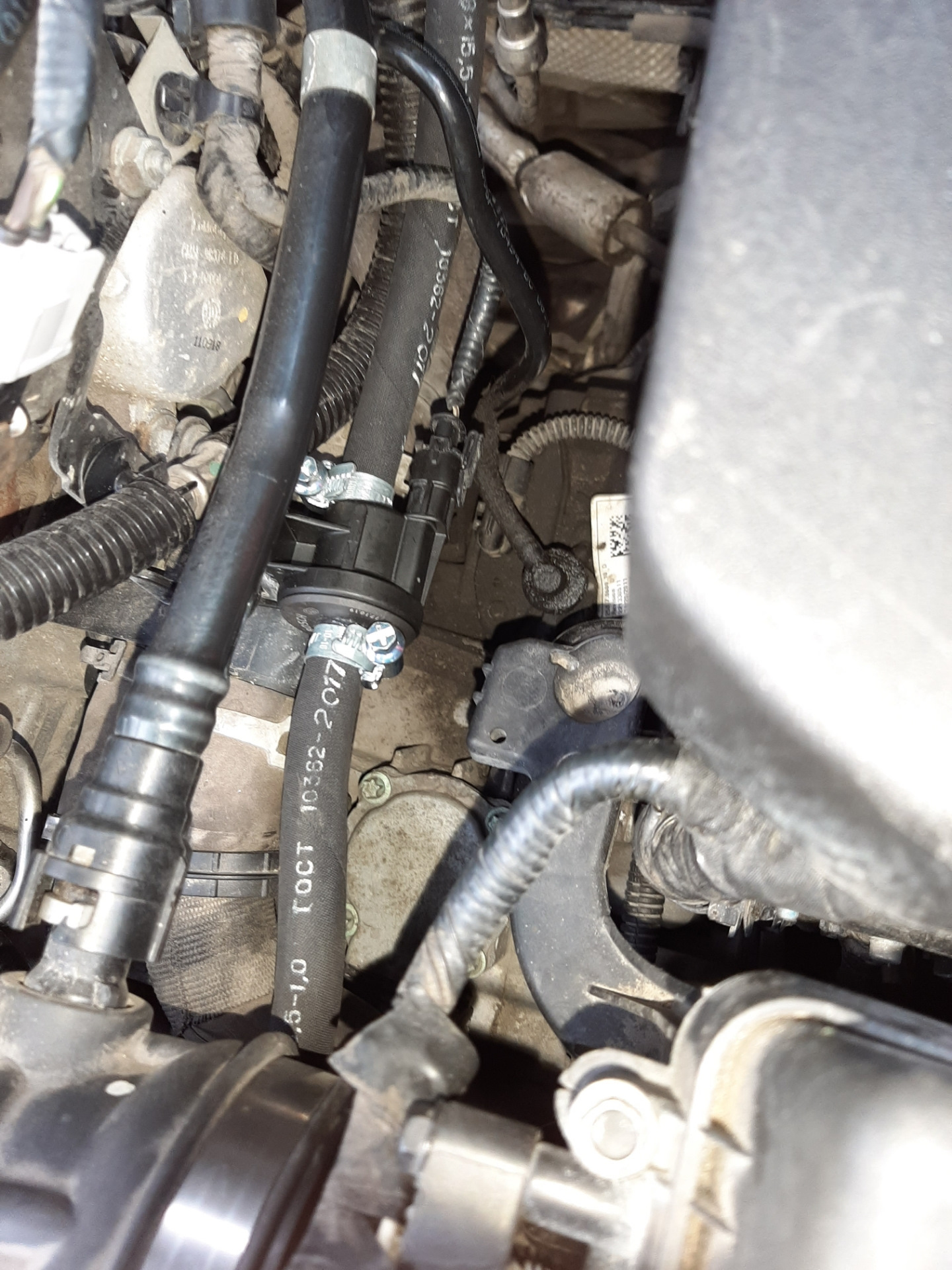

Рис. 1. Клапан продувки адсорбера.

По разным причинам эти резиновые заглушки портятся и теряют герметичность. Через образовавшиеся отверстия (рис. 2) начинается подсасывание воздуха, что и приводит к незначительным нарушениям в работе двигателя.

Рис. 2. Испорченная заглушка.

В Интернете пишут, что вместо этих резинок можно поставить резинки от штуцеров прокачки тормозных цилиндров. Наверно, можно поставить и другие подходящие резинки. Однако у меня под рукой был только скотч. Этим скотчем я и замотал аккуратно повреждённую резинку (рис. 3).

Рис. 3. Ремонт заглушки с помощью скотча.

И, о чудо – лампочка неисправности двигателя погасла (конечно, после сброса ошибок). Разумеется, скотч – это временное решение проблемы. Скорее всего, он не выдержит перепадов температур, особенно зимой. Но я уже отъездил несколько недель, пока всё нормально.

Вывод : какими бы развитыми не были средства диагностики, работают с ними люди, которые далеко не всегда имеют достаточную квалификацию. И вполне может быть, что и в вашем случае вместо приобретения нового клапана адсорбера за 1500…2000 рублей (или около того) вы решите проблему с помощью скотча и такой-то матери)))))

Ну а если подозрение на клапан адсорбера у вас всё равно есть, то проверить его работу можно подручными средствами.

Отключаем минусовую клемму аккумулятора и снимаем клапан продувки адсорбера, который держится на пластмассовой крышке двигателя с помощью защёлки (рис. 1). Отсоединяем питание клапана и шланги подвода/отвода воздуха. Затем пытаемся продуть клапан через отверстия для шлангов. Исправный клапан при отключенном питании закрыт, то есть он не должен продуваться.

Затем аккуратно подцепляем к разъёмам питания клапана два провода и подключаем их к аккумулятору (полярность роли не играет). Клапан должен тихо щёлкнуть, то есть открыться. Снова пытаемся продуть клапан, теперь воздух через клапан должен проходить свободно, то есть при подаче питания клапан открывается. Отключаем питание – клапан снова должен закрыться и перестать продуваться.

Если всё это вам удалось, значит, сам клапан с вероятностью 99,99% исправен. Однако, остаётся вероятность неисправности цепей управления клапаном. Но это уже другая история…

Процесс обновления системы очистки газов для автомобиля Ford Focus 2 1.8

В данном разделе рассматривается процесс замены и обновления системы очистки газов для автомобиля Ford Focus 2 1.8. Данный процесс требует определенных навыков и знаний, поэтому рекомендуется обратиться к специалистам или выполнить работу в автосервисе для достижения наилучших результатов.

Первым шагом в процессе замены системы очистки газов является определение необходимых компонентов и материалов. Это включает в себя подбор подходящих синонимических деталей и аксессуаров, которые подойдут для вашего автомобиля. Это позволит обеспечить оптимальную работу системы очистки газов и продлить срок ее службы.

После подбора необходимых компонентов, следует приступить к демонтажу старой системы очистки газов. Операция может потребовать снятия и перемещения других частей автомобиля для обеспечения свободного доступа ко всем элементам системы. При демонтаже необходимо быть осторожным, чтобы не повредить окружающие детали и не вызвать дополнительные проблемы.

Шаги процесса замены адсорбера:
1. Отключите отрицательный клеммный зажим аккумулятора для предотвращения возможного короткого замыкания.
2. Тщательно изучите схему системы очистки газов вашего автомобиля, чтобы знать расположение и порядок демонтажа компонентов.
3. Ослабьте крепежные элементы и снимите необходимые детали, соприкасающиеся с системой очистки газов.
4. Удалите старый адсорбер, аккуратно извлекая его из системы, чтобы не повредить другие элементы.
5. Установите новый адсорбер, следуя инструкциям производителя и обратному порядку снятия, убедившись в надежности его фиксации.
6. Проверьте правильность установки и подключения компонентов системы, а также отсутствие подтеканий и других потенциальных проблем.
7. Проведите тестовый запуск и проверку работы системы очистки газов, убедившись, что все функционирует должным образом.
8. При необходимости, произведите дополнительные настройки или исправления, чтобы обеспечить оптимальную работу системы очистки газов.

При выполнении процесса замены системы очистки газов для автомобиля Ford Focus 2 1.8 необходимо соблюдать все указания производителя и руководствоваться правильными методами и техниками работы. Это поможет избежать проблем и обеспечит оптимальную работу системы очистки газов вашего автомобиля.

Необходимые инструменты для обслуживания системы очистки воздуха

Набор гаечных ключей различных размеров для демонтажа и установки крепежных элементов.
Отвертки различных типов (крестовая, плоская) для работы с разнообразными креплениями.
Набор торцевых головок и рожковых ключей для доступа к труднодоступным местам.
Ключ для снятия хомутов и креплений системы очистки воздуха.
Набор мешков или тряпок для удержания вытекающих жидкостей и защиты поверхностей автомобиля от загрязнения.
Маска и перчатки для защиты дыхательных путей и кожи от попадания вредных веществ.

Это лишь основные инструменты, которые понадобятся вам для выполнения обслуживания системы очистки воздуха

Помните о необходимости следовать рекомендациям производителя и принимать меры предосторожности во время работы с автомобильными системами

Замена топливного фильтра грубой очистки Ford Focus 2 (бензин)

При засорении топливного фильтра грубой очистки (ТФГО) положено менять полностью весь электробензонасос, но многие автовладельцы находят выход из положения – чистят сеточку (фильтрующий элемент в насосе). Еще есть один вариант – установить на входе б/насоса фильтрующий элемент (сетку) от какой-нибудь другой модели, например от Toyota. Дополнительная фильтрация предохранит топливную систему от засорения, соответственно, позволит двигателю работать стабильно в течение долгого времени.

Чтобы снять электрический топливный насос, необходимо демонтировать полностью бензобак. Так как эта процедура достаточно трудоемкая, а чистка ТФГО требуется достаточно часто, хозяева машин Focus-2 идут по обходному пути – сверху в днище кузова прорубают отверстие, в таком случае снятие бензонасоса осуществляется без демонтажа топливного бака.

Сделать это можно следующим образом:

откинуть «сидушки» задних сидений;
найти провода, идущие к насосу;
от проводов в сторону левой задней двери ножницами по металлу начать разрезать металл на кузове;
отогнув железо, можно будет увидеть, как лучше сделать отверстие для того, чтобы можно было отвернуть гайку крепления бензобака и вытащить бензонасос сверху.

Нужно сказать, что не все автовладельцы идут по этому пути, не всем хочется уродовать днище машины.

Чтобы почистить ТФГО на снятом бензонасосе, необходимо:

отсоединить от колбы нижнюю пластмассовую крышку;
снять сеточку, оставить ее на некоторое время отмокать в банке с растворителем;
затем сетку следует обработать средством для очищения карбюраторов, отряхнуть и продуть сжатым воздухом.

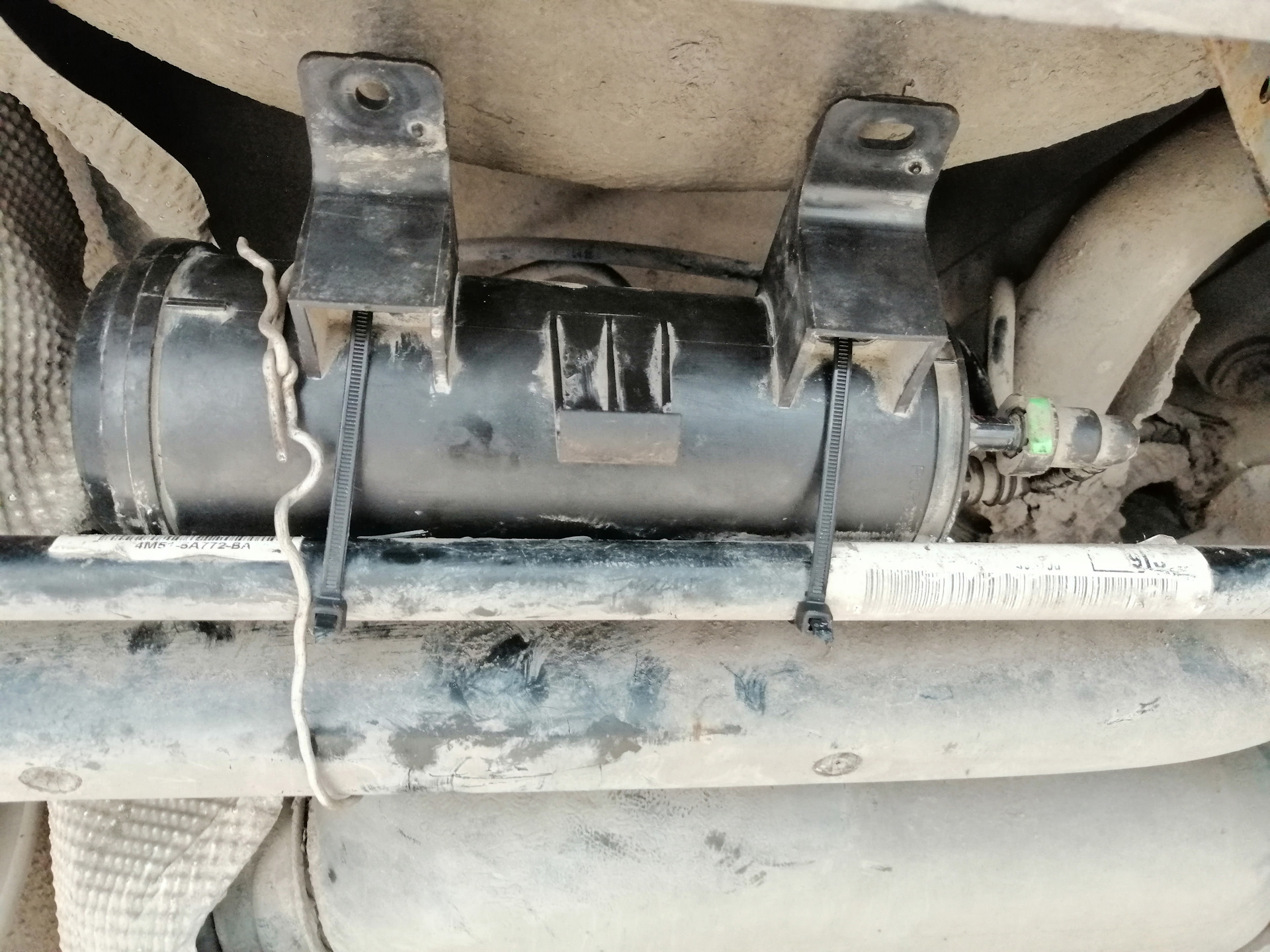

Снятие адсорбера системы улавливания паров топлива в автомобиле Ford Focus 2

1. Адсорбер крепится к подрамнику задней подвески двумя винтами.

2. Снимаем резиновый наконечник атмосферной трубки с патрубка адсорбера.

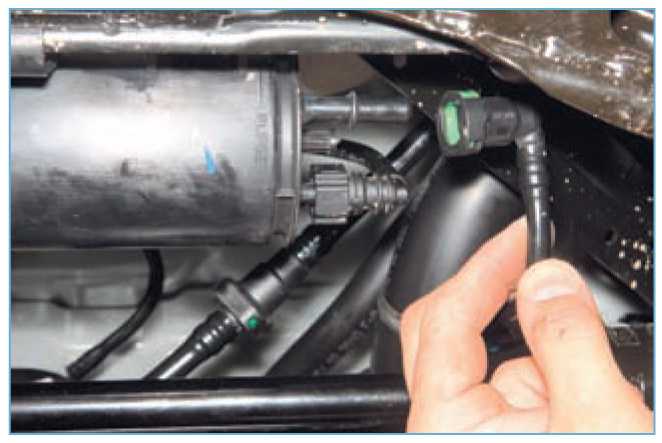

3. Нажимаем на фиксатор. Отсоединяем от штуцера наконечник трубки отвода паров топлива из адсорбера к клапану продувки.

4. Аналогично отсоединяем от другого штуцера наконечник трубки подвода паров топлива к адсорберу из топливного бака. На автомобиле с кузовом седан ключом Torx T25 отворачиваем два винта крепления адсорбера к подрамнику задней подвески.

5. На автомобиле с кузовом хэтчбек приходится немного опустить подрамник задней подвески относительно кузова. Либо, не опуская подрамника, отверните эти винты раздвижными пассатижами.

6. Снимаем адсорбер.

7. Установку адсорбера проводим в обратной последовательности.

В чем заключается неисправность?

Клапан продувки работает, основываясь на показания датчика температуры, то есть открывается и закрывается в нужный момент.

При открытии в цилиндры попадает пары от бензина, а также воздух, который не был взят во внимание ДРМВ. Далее на всë это реагирует контроллер и датчик кислорода, впоследствии изменяя и подстраивая время впрыска на форсунках

Далее на всë это реагирует контроллер и датчик кислорода, впоследствии изменяя и подстраивая время впрыска на форсунках.

Если же в этой системе обнаруживается какой-либо сбой, то чаще всего на приборной панели загорается ЧЕК.

Немного признаков, которые указывают на неисправный клапан: плавающие обороты, на холостом работает неустойчиво, при разгоне авто может дергаться, ну и расход топлива увеличивается.

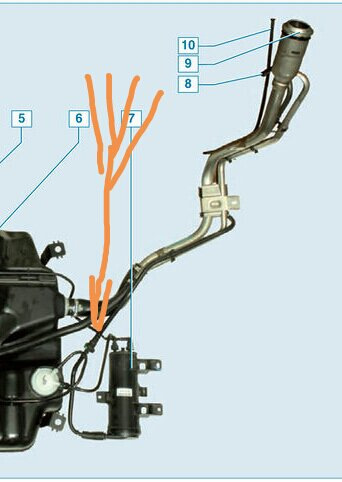

У меня такая ситуация абсорбер который находиться окола бака, полностью раздавлен, понятное дело что под замены но его прийдеться ждать:( Из этого напрашиваеться вопрос можно ли ездить без него и что будет если его незаменить!?

to Dwc82: Вообще он служит для изъятия и дожига лишних паров бензина, работает это примерно так: из бензобака идет трубка которая входит в угольный фильтр (абсорбер, уловитель паров бензина) потом уже из этого уловителя через другую трубку непосредственно в двигатель, что бы эти излишки догорели до конца. Замена нужна его по любому.

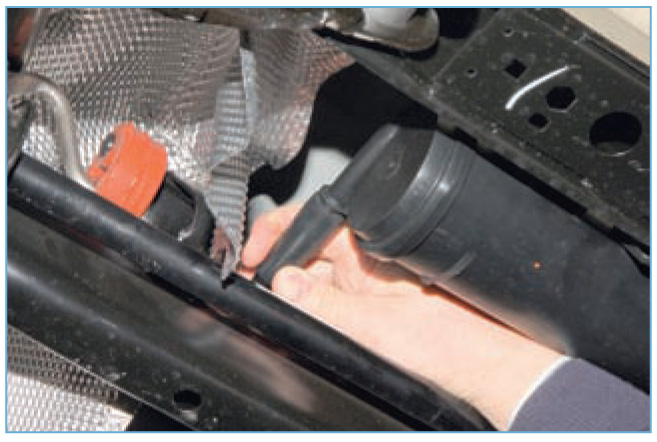

Адсорбер Форд Фокус 2 снимаем для замены при нарушении герметичности его корпуса (определяем по запаху бензина или визуально). Работу выполняем на смотровой канаве или эстакаде.

Адсорбер крепится к подрамнику задней подвески двумя винтами.

Снимаем резиновый наконечник атмосферной трубки с патрубка адсорбера.

Нажав на фиксатор, отсоединяем от штуцера адсорбера наконечник трубки отвода паров топлива из адсорбера к клапану продувки.

Аналогично отсоединяем от другого штуцера наконечник трубки подвода паров топлива к адсорберу из топливного бака.

На автомобиле с кузовом седан ключом Torx T-25 отворачиваем два винта крепления адсорбера к подрамнику задней подвески.

…либо, не опуская подрамник, отвернуть эти винты раздвижными пассатижами.

Установку адсорбера Форд Фокус 2 проводим в обратной последовательности.

Как отключить или удалить адсорбер на машине и нужно ли перепрошивать ЭБУ?

Нужно понимать, что при удалении адсорбера отключается электромагнитный клапан, который напрямую связан с контролером и управляется последним.

Это приведет к появлению ошибки p0443, про которую мы уже упоминали выше. Также глушатся трубки, в частности та, которая идет к впускному коллектору.

В чем недостаток такого отключения?

Дело в том, что через трубку, которая идет к впускному коллектору, воздух подсасывается постоянно, даже в режиме холостого хода происходит, так называемая, малая продувка адсорбера. На высоких оборотах от 1500 – 2000 и выше — большая продувка.

Если заглушить патрубок, что многие и делают, определенное количество воздуха не будет поступать во впускной коллектор минуя ЭБУ, но последний их все равно учитывает.

Т.е., контролер учитывает один объем воздуха, а реально заходит другой (меньший). В результате количество топлива формируется ЭБУ исходя из большего количества воздуха, чем поступает. Приводит это к переобогащению топливовоздушной смеси.

В итоге двигатель работает некорректно, потому что смесь постоянно переобогащается там, где это нужно и не нужно, повышается расход топлива.

Также стоит поговорить и про переходной режим работы мотора, который может проявить себя при подъезде к перекрестку, светофору, лежащему полицейскому, в момент, когда сбрасывается газ.

В этот момент может произойти провал — снижение оборотов ниже холостых. Мотор как бы захлебывается, ему не хватает воздуха, причина — переобогащенная смесь. Через несколько секунд ситуация решается за счет электроники.

Поэтому правильным будет отключить адсорбер следующими способами:

После удаления устройства в трубку, которая идет напрямую мимо ДМРВ установить жиклер диаметром 1 мм. Это хоть частично, но решит проблему, так как поступать будет дозированно только воздух без паров бензина.
Перепрошивается ЭБУ (сложно). При невозможности убрать ошибку Check может понадобиться чип-тюнинг двигателя, а это дорого.
Демонтаж всей системы кроме электромагнитного клапана, который работает в холостую.
Установкой резистора (эмуляция клапана) в электрическую цепь на 200 – 250 Ом и 2 ватта. Для этого сгибаем ножки резистора и вставляем в фишку клапана. Закрепляем все изолентой. Но не всегда это помогает.

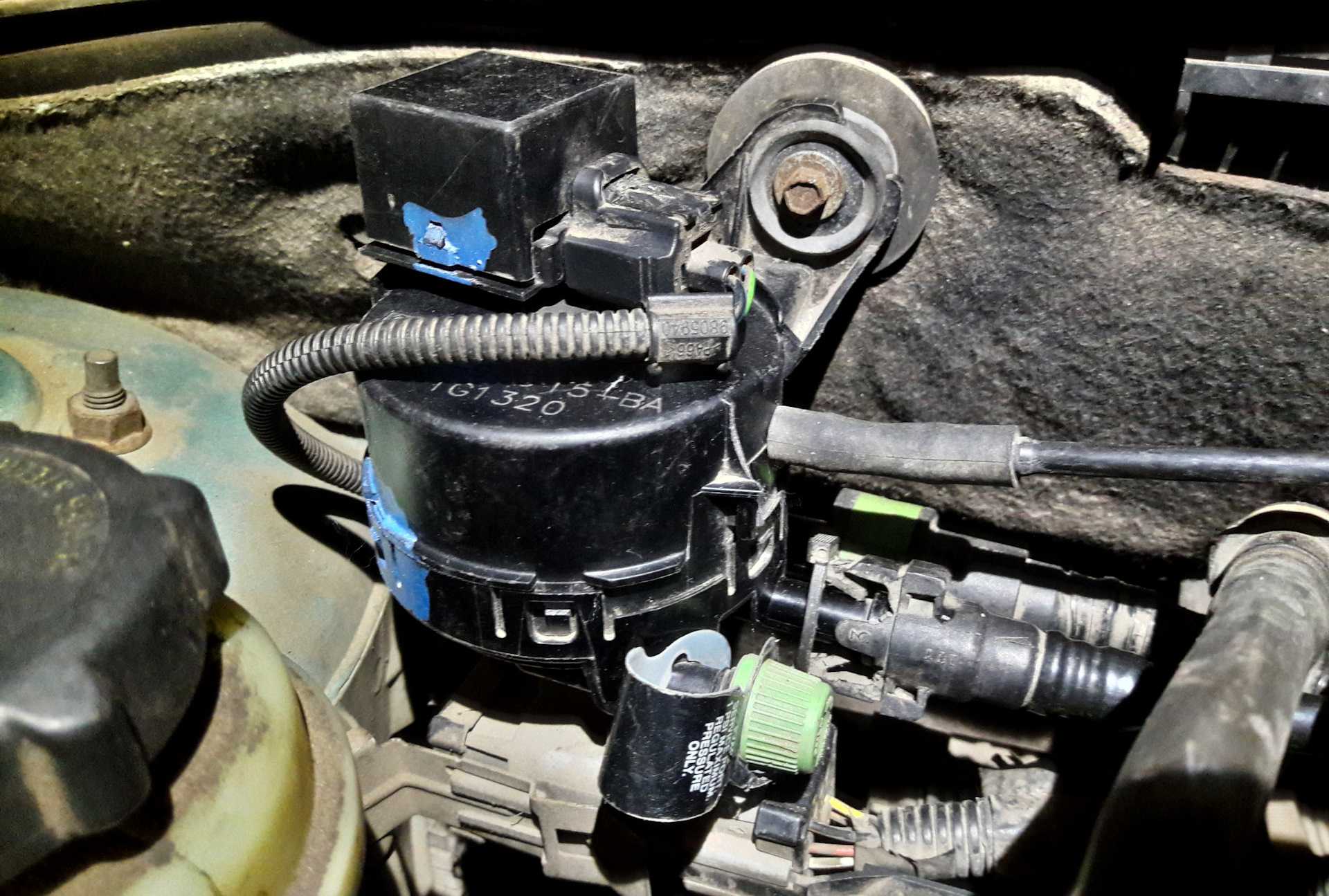

Как отключить адсорбер на ВАЗ 2110, 2112, 2114

Учитывая рекомендации выше делаем следящее:

Отключите разъем питания от клапана.
Отсоедините все патрубки от адсорбера и демонтируйте последний вместе с креплением.
Закрепляем клапан в месте, куда достанет штекер с проводами и патрубки.

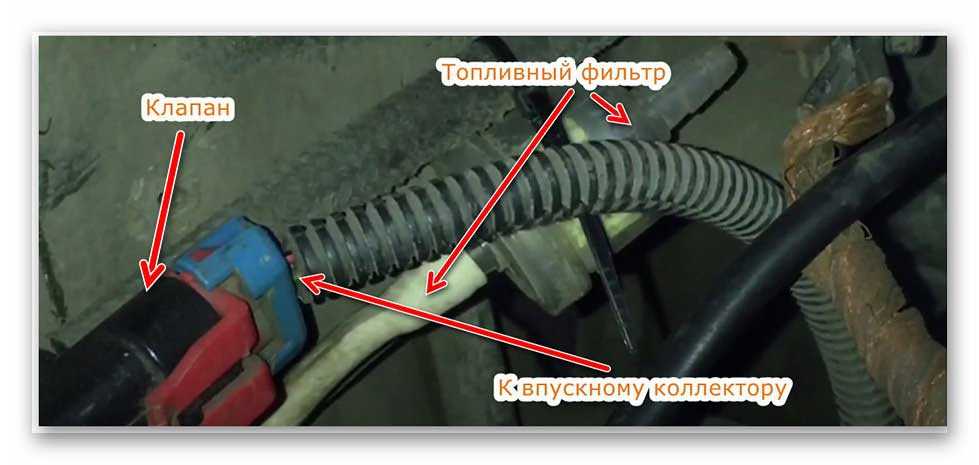

На нижний штуцер подключите шланг с топливным фильтром (смотрите фото ниже).
К торцевому верхнему штуцеру – подключаем патрубок, идущий к впускному коллектору.
На патрубок, идущий в бак, одеваем еще один фильтр, аналогичный первому.

При такой схеме, когда клапан открывается в систему заходит чистый воздух, правда без паров бензина.

Исключаем клапан

Этот способ еще проще. Все демонтируем, включая и клапан. На патрубок, идущий из бензобака, одеваем топливный фильтр, а патрубок, идущий к впускному коллектору, глушим болтом с хомутом.

Последствия такого способа описаны выше, но этот способ тоже имеет право на жизнь.

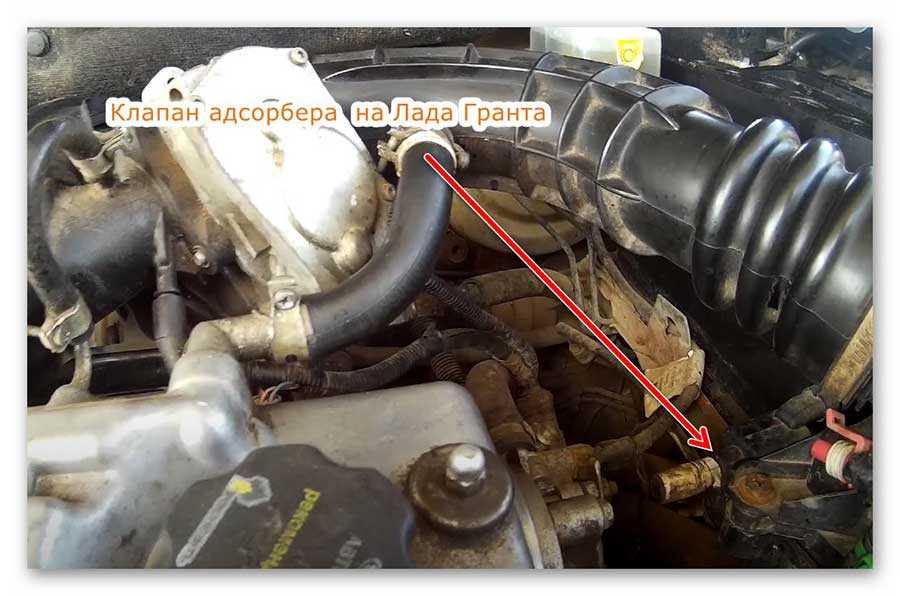

Что касается Приоры, Гранты, Лада Ларгус, Газели и других автомобилей, то отключается absorber у них аналогичными способами, которые описаны выше.

Toyota Chaser

Стоит рассмотреть одну из иномарок, к примеру, Toyota Chaser.

Принцип отключения схожий с предыдущими:

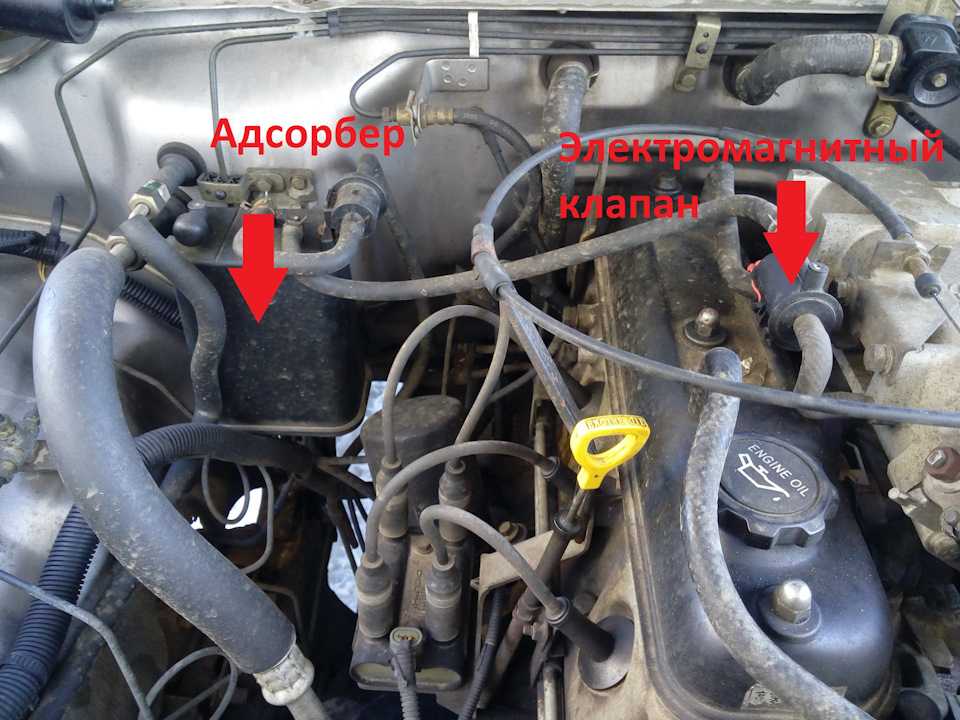

Найдите клапан адсорбера. Он находится возле датчика массового расхода воздуха на корпусе воздушного фильтра.
Отключите от него фишку с проводами и все патрубки (может загореться Check на панели приборов).
Найдите адсорбер, отсоедините от него патрубки и заглушите.

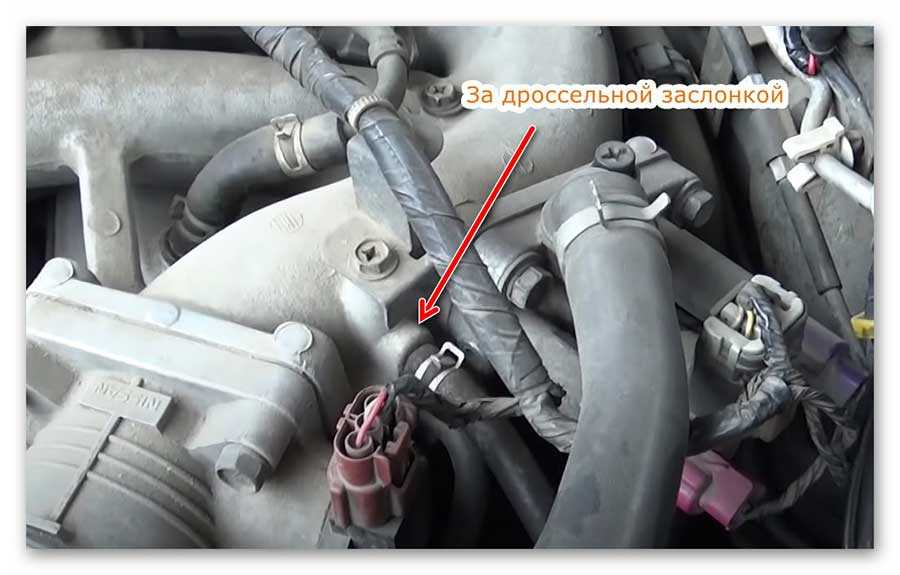

Отсоедините от дроссельного узла патрубок, идущий к клапану, и заглушите его болтом с хомутом.

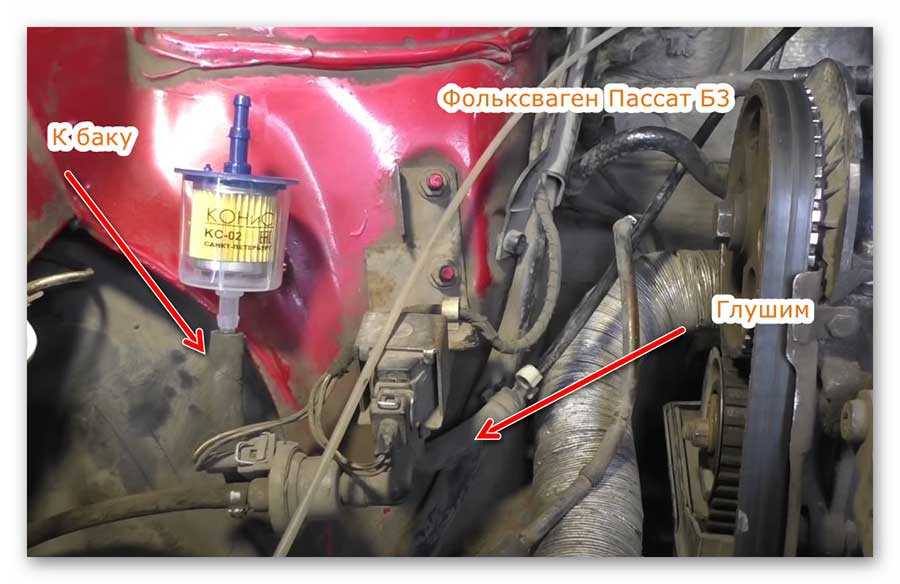

На патрубок, идущий к баку, оденьте топливный фильтр от карбюраторного ВАЗа.

В чем подвох перепрошивки с Евро 4 на Евро 2

Многие перепрашивают ЭБУ с Euro-4 на Euro-2, как правило делают это при удалении катализатора и установки обманки. В этот момент может произойти (специально или случайно) отключение клапана адсорбера и ЭБУ не управляет последним и никак его не контролирует.

В итоге при неисправности клапана двигатель будет работать с перебоями, а ошибка не высветится на панели приборов. Чтобы в этом убедиться отключите клапан и понаблюдайте за работой мотора.

Если версия подтвердилась, заглушите патрубки адсорбера и отключите клапан, контролер все равно им не управляет.

Типичные ошибки при обновлении системы

Частые недочеты в процессе обновления автомобильной системы

При внесении изменений в техническое обеспечение транспортного средства возникают определенные трудности, которые важно учитывать и избегать. В данном разделе рассмотрим наиболее распространенные недочеты, которые могут возникнуть во время обновления системы, а также способы их предотвращения

1. Неправильный выбор компонентов.

Одной из основных ошибок является неправильный выбор деталей или компонентов для замены. Некорректно подобранные детали могут привести к несовместимости с существующей системой или к необходимости дополнительной модификации, что может повлечь за собой дополнительные расходы и время.

2. Недостаточная подготовка к монтажу.

Очень часто владельцы транспортных средств пренебрегают подготовительными работами перед монтажом новых компонентов. Это может включать в себя недостаточную очистку поверхности, отсутствие необходимых инструментов или неправильную последовательность действий.

3. Несоблюдение инструкций по установке.

Инструкция по установке новых компонентов имеет важное значение для успешного обновления системы. Несоблюдение указанных в инструкции этапов может привести к неправильной установке, а следовательно, к неполадкам в работе системы в будущем

4. Недостаточная проверка и тестирование.

Завершающий этап обновления системы – проверка и тестирование ее работоспособности

Недостаточное внимание этому этапу может привести к неполадкам, которые станут явными только после завершения монтажа и начала эксплуатации автомобиля

Избегайте вышеупомянутых ошибок, следуя рекомендациям и инструкциям, чтобы обновление системы прошло гладко и без неприятностей.

Проблемы с продувочным клапаном

Наиболее распространенная проблема с клапаном продувки — это когда он заклинивает или закрывается не полностью. Это может привести к включению «Check Engine».

В некоторых автомобилях заклинивший продувочный клапан может вызвать затруднения при запуске сразу после заправки: в течение первых нескольких секунд двигатель может работать неровно и дергаться.

Проблемы с КПА распространены во многих автомобилях. В некоторых моделях Hyundai начала 2000-х годов (Elantra, Santa Fe, Tucson, Tiburon) часто случается заклинивший продувочный клапан, вызывающий код ошибки P0441.

Подобные проблемы довольно распространены во многих европейских автомобилях, включая Audi и Volkswagen. В некоторых автомобилях Mazda неисправный клапан может вызывать код P0446 и другие коды EVAP.

Клапан продувки не очень дорогой и его легко заменить.

Сложности замены – к каким фокусам нужно быть готовыми?

Система главного топливного фильтра в автомобиле Форд Фокус 2 устроена таким образом, что заменить его достаточно проблематично. В этой модели автомобиля не предусмотрена замена фильтра через люк под задним сиденьем, как в остальных моделях авто отечественного и зарубежного производства. Поэтому многие водители предпочитают делать замену фильтра на специализированном автосервисе.

Однако, несмотря на сложности, выполнить замену этой детали при необходимости можно и своими руками. Для замены или ремонта топливного насоса и фильтра необходимо снять весь бак. Перед заменой топливного фильтра нужно предварительно стравить давление в системе трубок с топливом. Для этого из монтажного блока автомобиля нужно извлечь предохранитель, отвечающий за работу насоса.

В Форд Фокус 2 это, как правило, 10-й или 12-й номер, все зависит от комплектации авто. После извлечения предохранителя заведите автомобиль и подождите, пока он не заглохнет сам. Этим действием мы отключаем работу насоса, а топливо, которое находится в трубках, полностью расходуется. При демонтаже бака не возникнет никаких неудобств. Делать замену топливного фильтра лучше всего, когда в баке будет малое количество бензина.

Для снятия бака и дальнейшей замены фильтра необходимо заехать на смотровую яму или выполнять данную работу на подъемнике. Перед выполнением работ приготовьте стандартный набор инструментов, а также новый фильтр. Стоит отметить, что фильтр для второго Форд Фокуса не всегда доступен в автомагазине. Поэтому можно его заменить фильтром от автомобиля Тойота – по размерам они практически одинаковы.

Прежде всего, нужно открутить крепления выхлопной трубы и отвести её в сторону, чтобы в дальнейшем она нам не мешала. После этого открутите топливные трубки, а также шланг подачи топлива от крышки бака. Аккуратно отключите фишку электропитания, провода от которой идут в бак для работы насоса. После этого открутите фиксаторы и снимите бак. Состоит он их двух частей, поэтому открутите болты по его контуру, далее снимите верхнюю часть.

Теперь можно приступить к замене фильтра, который расположен в пластиковой колбе вместе с насосом. Особенно аккуратно обращайтесь с проводами, которые идут к насосу, а также с поплавковым датчиком, именно он указывает правильный уровень топлива в баке. После замены фильтра устанавливайте все в обратном порядке. Предварительно корпус бака на стыке нужно обработать герметиком и, если понадобится, заменить его прокладку, чтобы в дальнейшем не было утечки бензина.

Ставить бак обратно гораздо сложнее. Для его установки приготовьте домкрат или телескопическую стойку, в зависимости от того, работаете вы на смотровой яме или на подъемнике. Без помощи этих инструментов выставить правильно бак будет очень сложно. После того, как бак выставлен, при возможности заправьте бак до половины его уровня и посмотрите, не появились ли где пятна бензина на стыках. Если такие обнаружены, перетяните соединяющие болты.

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

Топливный фильтр выполняет важную функцию в любом автомобиле, т. к. сохраняет чистоту топлива и систему инжектора на длительный срок. Кроме того, очистка топлива значительно снижает риск повреждения внутренних элементов двигателя из-за некачественной топливовоздушной смеси.

Топливный фильтр Форд Фокус 2 имеет стандартное устройство, но неудобен для обслуживания и замены. Особенно это касается фильтра грубой очистки, расположенного на топливном насосе в бензобаке. Его задача это очищение бензина от крупных частиц. Второй фильтр в подкапотном пространстве служит для тонкой очистки топлива перед попаданием в форсунки и непосредственно в камеры сгорания цилиндров. Использование загрязнённых фильтрующих элементов губительно для работы двигателя и топливной системы в целом.

Это интересно: Видео как снять руль на Форд Фокус 2 — излагаем все нюансы

Ремонт клапана

Рассмотрели, как снять клапан адсорбера, теперь требуется определить возможности ремонта рассматриваемого устройства, составляющих компонентов. В большинстве случаев узел ремонту не подвергается, а заменяется на новую запасную часть. Правда, в корпусе адсорбера часто выгнивает поролон, поэтому уголь может забить клапан и трубопроводы. Чтобы понять, как почистить адсорбер, в данном случае следует внимательно осмотреть корпус. Неразборный — требуется замена, проржавел разборный — возможна реставрация, что не рекомендуется.

Такой же подход стоит применять и к клапану. Большая часть клапанов являются неразборными элементами конструкции, требующими просто замены. Катушка электромагнита, возвратная пружина в герметичных неразборных корпусах не подлежат ремонту.

Правильная диагностика, точное выявление вышедшего из строя элемента — возможность экономить на замене деталей.

Многие собственники автомобилей экономят на ремонте, глушат систему. Шаг считается неправильным, поскольку:

Нарушаются параметры выбрасываемых в окружающую среду вредных веществ. Это относится к большим городам, отличающимся плохой экологией.
Некорректная работа системы приведет к выходу паров топлива из-под крышки на бензобаке. Частота таких выходов паров зависит от температуры окружающего воздуха.

Частый выход паров снижает безопасность использования транспортного средства, поскольку:

Ухудшается герметичность крышки (ухудшаются свойства уплотнителя на ней). Со временем придется заменить крышку.
Запах бензина вскоре появится в салоне машины. Долговременное вдыхание паров бензина вредно сказывается на здоровье водителя, пассажиров.
Скапливающиеся пары бензина при недостаточной вентиляции салона могут привести к возникновению пожара.

Вывод: глушить систему крайне нецелесообразно из соображений безопасности, сохранения технических характеристик машины, заложенных заводом-изготовителем.

Для чего нужна система улавливания паров бензина

Защита окружающей среды требует наличия системы EVAP на автомобилях, потому что пары топлива содержат различные углеводороды (HC). Легкие элементы в бензине легко испаряются, особенно в теплую погоду. К ним относятся альдегиды, ароматические соединения, олефины и высшие парафины.

Эти вещества реагируют с воздухом и солнечным светом (так называемая фотохимическая реакция), образуя смог. Альдегиды часто называют мгновенным смогом, потому что они могут образовывать смог, не подвергаясь фотохимическим изменениям.

Недостаток паров топлива в том, что топливо испаряется всякий раз, когда в оно есть в баке. Это означает, что если топливная система негерметична или открыта для атмосферы, она может загрязнять атмосферу 24 часа в сутки, даже если автомобиль никуда не едет.

Неконтролируемые выбросы в результате испарения, подобные этому, могут составлять до 20% загрязнения, производимого автомобилем.

Система EVAP полностью устраняет пары топлива как источника загрязнения воздуха, изолируя топливную систему от атмосферы. Вентиляционные линии от топливного бака направляют пары в адсорбер, где они улавливаются и хранятся до запуска двигателя.

Когда двигатель прогрелся и автомобиль движется по дороге, ЭБУ открывает продувочный клапан, позволяющий парам откачиваться из адсорбера во впускной коллектор. Всё, пары топлива сгорают в двигателе.

Назначение

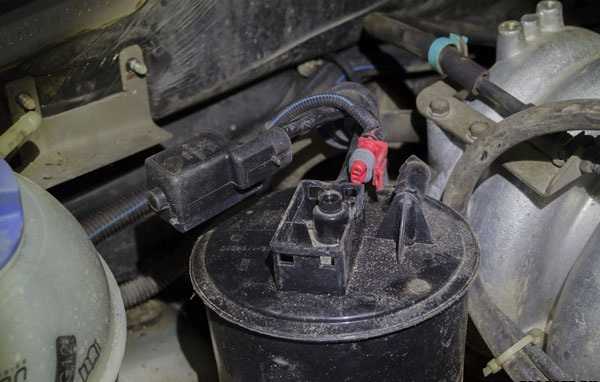

Автомобильный адсорбер устанавливается в машину для улавливания бензиновых паров, недопущения попадания в атмосферу при условии неполного сгорания. Рассматриваемые испарения образуются в баке, когда бензин нагревается, например, при долговременных стоянках в жаркие летние дни. Принцип работы адсорбера заключается в улавливании испарений топлива, возвращении их во впускной коллектор и последующем сжигании совместно с образующейся смесью воздуха и бензина. Принятые в 1999 году в Евросоюзе нормы экологии уровня «Евро-3» требуют наличия данной системы в конструкции выпускаемых автомобилей. Если не работает адсорбер, то машина не сможет въезжать на территорию стран, где действуют эти нормы.

В систему входят следующие компоненты:

адсорбер на основе угля,
клапан электромагнитный для продувки,
трубопроводы соединительные.

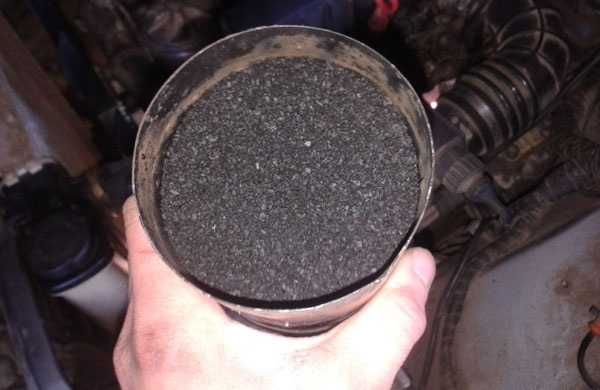

Изделие представляет собой прочный сосуд, наполненный мелкими частиками угля, в котором происходит конденсация бензиновых испарений. За счет продувки пары возвращаются в топливную систему. Место установки — левая часть двигателя, под катушками зажигания. Демонтаж потребует последовательного снятия клемм, удаления шлангов, подходящих к нему, ослабления креплений. Операции необходимо выполнять аккуратно, чтобы не повредить конструкцию, не нарушить целостность шлангов, штуцеров. Восстановление может обойтись в круглую сумму.

Срок службы устройства напрямую зависит о правильной его вентиляции. Главные неисправности адсорбера — нарушение герметичности корпуса, невозможность в полном объеме обеспечивать конденсацию топливных паров. В старых моделях адсорберов в системе циркулирует угольная пыль, способная загрязнить клапан и всю систему в целом.

Исполнительным органом системы является электромагнитный клапан, который отвечает за продувку адсорбера от испарений. Управляется этот элемент командами от электронного блока управления двигателя. Месторасположение — между впускным коллектором и адсорбером.

rostangelles › Блог › Адсорбер. Что это такое, для чего нужен, признаки неисправности

решил для себя разобраться в этой теме и начал гуглить, почитал понял ) теперь хочу поделиться с вами, кого интересует этот же вопрос.

из разных перечитанных тем понравилась та, которую сюда скопирую, просто и понятно без воды и лишнего.тема скопирована из этот записи

Казалось такой незаметный элемент, который на первый взгляд, не важен для автомобиля, но без которого он не может нормально работать. Появляются провалы, двигатель «троит» может даже разрушаться бензобак! И все это из-за неисправного клапана адсорбера

Многие не знают что это такое, как он работает и САМОЕ ВАЖНОЕ, на что он влияет. Сегодня я постараюсь простыми словами все разложить по полочкам, а также описать основные признаки неисправности. Однозначно будет полезно, так что читайте – смотрите …Для начала начнем с определения

Однозначно будет полезно, так что читайте – смотрите …Для начала начнем с определения.

Адсорбер (от лат. sorbeo — поглощаю) – это система автомобиля, которая служит для улавливания паров бензина, которые выходят из бака. При работающем двигателе они направляются в систему впрыска топлива, а именно во впускной коллектор. При заглушенном моторе часть паров улавливается сепаратором (он их направляет обратно в бак), а оставшиеся пары поступают в адсорбер, где они нейтрализуются.

Для чего создавали адсорбер

Почему я заостряю внимание именно на электромагнитном клапане, да потому что он практически ключевой в этой системе.Для лучшего понимания выкладываю схему инжекторного автомобиля, а данном случае это ВАЗ 10 – го семейства

На что влияет клапан адсорбераМногие проблемы связаны именно с клапаном адсорбера. По сути это очень простое устройство, которое открывается или закрывается при определенных условиях (запущен двигатель или заглушен).Если клапан работает хорошо, то проблем нет вообще, вы можете даже не знать про его наличие в вашей системе.Однако когда происходит поломка, например — забивается сама полость адсорбера, либо не работает клапан. То автомобиль впоследствии, может получить серьезные поломки. Потому как не проходит продувка полости, а также не сбрасывается давление из бака.

Признаки неисправности клапана адсорбераКак становится понятно, возникают проблемы с системой питания:• Плавают обороты. Но не сразу, а примерно после 5 – 10 минут на прогретом двигателе• На холостой, если двигатель запущен, давишь педаль газа – чуть не глохнет. Такое ощущение, что заканчивается топливо• На ходу машина не развивает нужной мощности, такое ощущение, что убрали 10 – 15% мощности двигателя• Может сходить с ума датчик топливного бака. Показывает то – «полный», то – «пустой» и т.д.• Если открываете бак для заправки. Слышан сильный свист, как будто внутри создан вакуум.• Увеличивается расход топлива• НА холодную датчик абсорбера может сильно стучать, зачастую его путают с клапанами двигателяТакже стоит заметить, что причина не всегда именно в клапане, зачастую может забиваться сама банка с активированным углем (то есть сама полость адсорбера). При необходимости его нужно заменить или разобрать и прочистить – просушить, то есть восстановить фильтрацию газов, чтобы они беспрепятственно проходили.Если у вас проявляются эти неисправности, то обязательно нужно смотреть — проверять клапан и при необходимости менять его, благо стоит он копейки. А также саму полость с активированным углем.Можно ли убратьНекоторые автомобилисты пренебрегают экологическими стандартами и убирают клапан адсорбера. Слова в принципе такие – «да зачем он мне нужен, машина стала медленнее, расход стал больше, вообще выкину его». Но реально, а можно ли это делать? Не будет ли от этого хуже автомобилю?

Очистка места установки нового элемента

При подготовке к установке нового элемента важно осуществить тщательную очистку области, где он будет размещен. Этот этап играет ключевую роль в обеспечении надежности и эффективности работы всей системы

Неверная или недостаточная очистка может привести к проблемам с герметичностью, а также снизить продолжительность службы адсорбера. Давайте рассмотрим несколько шагов для правильной очистки места установки.

Используйте специальные чистящие средства для удаления старых остатков материала и загрязнений

Они обеспечат более эффективное удаление налета и жира, что важно для обеспечения надежного контакта нового элемента с поверхностью.
Осмотрите место установки на предмет коррозии или повреждений. В случае обнаружения дефектов, рекомендуется провести необходимые ремонтные работы перед установкой нового адсорбера

Это поможет избежать утечек и проблем с работой системы в будущем.
Протрите поверхность места установки сухой, чистой тканью или тряпкой. Убедитесь, что поверхность полностью сухая перед продолжением установки. Влага может негативно повлиять на процесс герметизации и привести к проблемам с работой адсорбера.
Проверьте, что место установки свободно от посторонних предметов или частиц, которые могут мешать правильной установке нового элемента. В случае необходимости, очистите область от мусора или других препятствий.

Правильная очистка места установки обеспечивает оптимальные условия для надежной работы нового адсорбера. Этот этап является важным шагом в обеспечении долговечности и эффективности всей системы

Поэтому уделите этому процессу достаточное внимание и времени, чтобы избежать потенциальных проблем в будущем
