Этапы снятия КПП на ВАЗ-2109
Стоит учитывать, что коробка ВАЗ-2109 весит 27 кг и лучше заранее подготовить лебёдку для фиксации детали. Снятие коробки должно проводиться в хорошо освещённом помещении, так как некоторые элементы достаточно мелкие, а грязь, которая налипла на коробку в процессе эксплуатации, делает их практически невидимыми. Приступим к демонтажу КПП.
В первую очередь необходимо отсоединить минусовую клемму на аккумуляторе.
Масло потом лучше повторно не заливать, так как частицы металла и загрязнённая жидкость могут повредить новую деталь. Даже если смазка была залита за несколько сотен километров до замены детали, не стоит экономить и использовать старое масло.
После этого приступаем к следующим этапам:
- Снятие брызговика и защиты картера при его наличии.
- Демонтаж гаек приводов и колёс. Лучше снять все 4 колеса, но если нет уверенности в надёжном положении авто, то 2 колеса можно оставить. Также необходимо поднять двигатель и надёжно зафиксировать его при помощи подставок из дерева, камня либо металла.
- Нужно снять трос сцепления и спидометра.
- На следующем этапе лучше заняться съёмом стартера. Стартер предпочтительней демонтировать полностью, так как снятие только проводов сделает установку детали более тяжёлой. Стартер можно закрепить на идущих рядом проводах, благодаря чему деталь не потеряется и будет надёжно зафиксирована.
- Снятие провода массы.
- Откручиваются болты, которые крепят шаровые к кулаку.
- С автомобиля необходимо снять продольную растяжку с левой стороны.
Для того, чтобы выдернуть приводы из КПП, понадобится помощь второго человека. Помощнику необходимо натянуть внутреннюю гранату при помощи монтировки, а первый человек в это время должен резко дёрнуть за колесо. Такой способ позволяет сэкономить время на снятии приводов. Так как после снятия приводов в коробке может произойти проворот дифференциала, то на место демонтированной детали лучше вставить старую гранату либо чопик.
- Нужно открутить центральные гайки приводов и демонтировать их.
- На следующем этапе потребуется снятие разъёма для датчика заднего хода.
- От КПП откручивается защита маховика.
- Запомнив местоположение кулисы переключающего рычага, нужно снять её.
Необходимо открутить болты, которыми крепится коробка передач ВАЗ-2109 к двигателю. Мотор обязательно должен быть надёжно зафиксирован, так как при снятии КПП ослабляется и его крепление.
После, придерживая МКПП, нужно вручную снять подушки, опоры и крепления.
На следующем этапе нужно вдвоём с помощником аккуратно отвести коробку от движка. Это делается для того, чтобы первичный вал отсоединился, а его лепестки не деформировались. После того, как коробка отсоединена от всего, её необходимо достать из-под капота. На этом демонтаж детали завершён.
В среднем демонтаж коробки происходит за 20 минут. Даже если человек делает это впервые, весь процесс займёт не более получаса
Важно, чтобы под рукой были нужные ключи и помощник, который способен оказать физическую помощь. При полной замене детали можно не беспокоиться о сохранении рабочего состояния КПП и не переживать о случайном падении прибора после съёма
Если деталь подлежит переборке и переустановке, то рекомендуется подстелить под МКПП чистую ветошь.
Цилиндро-поршневая группа
Материалом изготовления поршня выступает жаростойкий алюминиевый сплав, деталь в процессе изготовления подвергается дополнительно термообработке.
Днище поршня – плоское (что делает двигатель «втыковым»), но существует возможность установки поршней от ВАЗ-2108 с проточками на днище под клапаны.
Количество колец – 3. Два верхних – компрессионные, 3-е – маслосъемное. В проточке для маслосъемного кольца проделано отверстие для стока смазки, снятой со стенок цилиндра.
Компрессионные кольца обеспечивают герметизацию камеры сгорания (в цилиндрах создается необходимая компрессия). Дополнительно они участвуют в теплообмене – отводят тепло от верхней части поршня и передают его на стенки цилиндра. Маслосъемное кольцо оснащено радиальным расширителем для повышения площади соприкосновения со стенками.
Ремонт рычага переключения передач ВАЗ «ОКА» 1111 1988-2008
- Руководства по ремонту
- ВАЗ «ОКА» 1111 1988-2008
- Ремонт рычага переключения передач
Рычаг переключения передач должен свободно, без заеданий поворачиваться в шаровом шарнире. В противном случае проверьте и при необходимости замените шаровую опору и сферическую шайбу. Если после утапливания вниз до упора рычаг полностью не возвращается в исходное положение, проверьте и при необходимости замените пружину. Вам потребуются: ключ «на 13», отвертка, молоток.
| 1. Изнутри салона отсоедините рычаг переключения передач от кронштейна, вынув ось рычага (см. «Замена втулок оси рычага переключения передач»). | 2. Снизу автомобиля отсоедините реактивную тягу от коробки передач (см. «Снятие и установка коробки передач»). |
| 3. Отверните две гайки крепления кронштейна реактивной тяги к кузову. |
ПРИМЕЧАНИЕ Обратите внимание: под каждой гайкой установлена пружинная шайба
| 4. Снимите рычаг в сборе с реактивной тягой. | 5. Отогните три стопорных усика. |
| 6. Выньте рычаг из обоймы шарнира. | 7. Выньте шаровую опору из обоймы. |
| 8. Выньте пружину из обоймы. | 9. Разжав опорную шайбу, снимите ее с рычага. |
| 10. Снимите опорное кольцо с рычага. | 11. Замените сломанные или сильно изношенные опорную шайбу и шаровую опору. |
| 12. Замените сломанную или потерявшую упругость пружину. |
| 13. Попробуйте отжать отверткой резиновую вставку обоймы. Если резина отходит от металлических частей, замените обойму. | 14. Для замены обоймы отверните две гайки крепления реактивной тяги к обойме шаровой опоры рычага. |
ПРИМЕЧАНИЕ Обратите внимание, под каждой гайкой установлена пружинная шайба
| 15. Соберите рычаг переключения передач в порядке, обратном разборке, смазав при этом шаровую опору и шаровой палец рычага консистентной смазкой. |
ПРИМЕЧАНИЕ При установке опорной шайбы обратите внимание, что ее плоская часть должна быть обращена к шаровой опоре
| 16. Установите рычаг в порядке, обратном снятию. При этом наклонная часть рычага должна быть обращена в сторону задней части автомобиля. |
↓ Комментарии ↓
ВАЗ-1111-11113 ОКА
Раздел 1.УСТРОЙСТВО АВТОМОБИЛЯ
Общие сведения об автомобилях Паспортные данные автомобиля
Раздел 2.ДВИГАТЕЛЬ
Возможные неисправности двигателя, их причины и способы устранения Полезные советы Замена охлаждающей жидкости Замена масла в двигателе и масляного фильтра Очистка системы вентиляции картера Установка поршня первого цилиндра в положение ВМТ такта сжатия Регулировка натяжения ремня привода распределительного вала Замена натяжного ролика Замена ремня привода распределительного вала Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Головка блока цилиндров Регулировка зазоров в приводе клапанов Снятие и установка двигателя Ремонт двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания
Раздел 3.ТРАНСМИССИЯ
Сцепление Коробка передач Приводы передних колес
Раздел 4.ХОДОВАЯ ЧАСТЬ
Передняя подвеска Задняя подвеска
Раздел 5.РУЛЕВОЕ УПРАВЛЕНИЕ
Осмотр и проверка рулевого управления на автомобиле Рулевая колонка Рулевой механизм Рулевая трапеция
Раздел 6.ТОРМОЗНАЯ СИСТЕМА
Проверка и регулировка тормозной системы Замена тормозной жидкости Прокачка гидропривода тормозной системы Главный тормозной цилиндр Вакуумный усилитель тормозов Регулятор давления Замена шлангов и трубопроводов гидропривода тормозов Тормозные механизмы передних колес Тормозные механизмы задних колес Стояночный тормоз
Раздел 7.ЭЛЕКТРООБОРУДОВАНИЕ
Предохранители и реле Генератор Стартер Система зажигания Освещение,световая и звуковая сигнализация Стеклоочистители и омыватели Вентилятор системы охлаждения двигателя Комбинация приборов Выключатели и переключатели
Раздел 8.КУЗОВ
Возможные неисправности кузова, их причины и способы устранения Замена буферов Капот Боковая дверь Задняя дверь Зеркала заднего вида Сиденья Отопитель Уход за кузовом
Приложения
Приложение 1. Моменты затяжки резьбовых соединений Приложение 2. Горюче-смазочные материалы и эксплуатационные жидкости Приложение 3. Основные данные для регулировок и контроля Приложение 4. Заправочные объемы, л Приложение 5. Сальники Приложение 6. Схема расположения подшипников качения Приложение 7. Схема электрооборудования автомобиля: 1 — боковой повторитель указателя поворота; 2 — передний указатель поворота; 3 — фара; 4 — электродвигатель вентилятора системы охлаждения; 5 — звуковой сигнал; 6 — датчик включения электродвигателя ве
Основная информация
Основная функция представленного устройства заключается в разъединении коробки передач с двигателем автомобиля, так как для плавного трогания с места и переключения скоростей нужно разрывать связь коробки передач и двигателя авто. Конечно, без него можно тронуться с места, но это приведет к быстрому износу шестеренок и валов. Теперь давайте рассмотрим устройство представленного устройства на автомобиле ОКА. Для начала стоит сказать о том, что на авто ОКА устанавливается тросовый привод, который имеет множество положительных качеств. Например, простое обслуживание, легкая замена деталей, небольшая стоимость и большой срок службы. К тому же, сцепление двухдисковое, как и на множестве, современных транспортных средствах. Как правило, многодисковые типы него устанавливаются на мотоциклах.
Ведомый и ведущих диски также считаются блоками. Ведомый диск располагается на первичном валике коробки передач авто ОКА, с помощью шлицевого соединения. Ведущий валик располагается на маховике, который крепится к коленчатому валику автомобильного двигателя. Еще одной деталью является выжимной подшипник, который отжимает ведомый диск от ведущего. Он перемещается по первичному валику и свободно вращается.
Самостоятельная диагностика
Как правило, чаще всего ломаются ведущие и ведомые диски сцепления на авто ОКА. Чаще всего в ведомом диске причиной поломки является неисправность пружин демпферов, изнашивание фрикционных накладок, шлицов ступицы и механическое деформирование. Единственным выходом для решения всех перечисленных неисправностей является замена диска.
Итак, рассмотрим основные признаки неисправности сцепления на авто ОКА:
- Не включается сцепление;
- Педаль не возвращается в обратное положение;
- наблюдается буксировка;
- ощущается некая вибрация в момент включения сцепления.
Естественно, перед тем, как переходить к процессу проведения замены дисков на ОКА, необходимо провести диагностику состояния представленного устройства. Диагностику можно провести как самостоятельно, так и в специализированном сервисном центре. Для проведения диагностики функционирования представленного устройства нужно включить четвертую (пятую) передачу, запустить двигатель авто и немного газовать на сцеплении. Если двигатель автомобиля не заглох, то вышел из строя ведомый диск сцепления, а значит, нужна его замена.
Как заменить сцепление своими руками?
Прежде чем переходить к процессу замены сцепления на автомобиле ОКА нужно отсоединить аккумуляторную батарею и слить масло из коробки передач, так как это значительно упростит задачу. Естественно, можно обойтись и без этого, но если вы не уверены в том, что сможете сделать все аккуратно или делаете это в первый раз, то лучше все же слить масло. При замене представленного устройства обязательно придется снимать коробку передач. Комфортнее всего замена будет проводиться на смотровой яме или подъемнике.
Итак, алгоритм проведения замены сцепления на автомобиле ОКА:
Поднимите переднюю часть машины;
Снимите автомобильные колеса;
Снимите шрусы с коробки передач, для этого нужно выкрутить шаровые опоры
Также стоит обратить ваше внимание на то, что гранаты нужно выкручивать по одной. То есть, сначала снимите одну и установите на ее место заглушку, а после уже переходите к снятию второй.
Снимаем коробку передач и переходим к замене элементов сцепления.
Снимите корзину, закрепленную на маховике с помощью болтиков.
Проводим замену всех деталей представленного устройства, но не закрепляйте их старыми болтиками
Также обратим ваше внимание на то, что перед затягиванием болтиков нужно провести центровку. Обязательно требуется замена выжимного подшипника, потому как в противном случае он будет гудеть.
Для менее частого возникновения различных неполадок блока сцепления авто нужно соблюдать такие рекомендации:
Аккуратно обращайтесь со своим транспортным средством;
Начинайте движение автомобиля без пробуксирования, плавно и осторожно;
Постоянно следите за состоянием сцепления авто;
Применяйте исключительно высококачественные запчасти для своего транспортного средства;
Регулярно проходите техническое обслуживание в автомобильных сервисных центрах.
Как снять коробку передач на Оке
С одной стороны, существуют такие неполадки, для устранения которых не обязательно проводить демонтаж коробки. При этом также есть группа неисправностей, кода коробку снимают. Демонтаж коробки можно проводить как самостоятельно, так и на СТО силами квалифицированных специалистов. Выделяют два вида демонтажа:
- снятие КПП без ДВС автомобиля (не затрагивая самой силовой установки автомобиля, производится откручивание и отсоединение множества элементов и узлов);
- снятие КПП вместе с ДВС автомобиля (возникает необходимость слива технической жидкости и отсоединения почти всего навесного оборудования).
Последовательность демонтажа коробки без снятия ДВС следующая:
- установить автомобиль на эстакаду или смотровую яму;
- открутить гайки крепления приводных валов в ступице и снять передние колеса;
- отсоединить клемму аккумулятора и все провода, а также тросы от коробки;
- снять стартер и открутить крепления нижнего щитка корпуса крепления с последующим его демонтажем;
- открутить тяги привода и отсоединить от продольной балки опоры рулевого механизма;
- снять поперечину и вытащить концевики привода из ступицы;
- открутить крепление стойки и кронштейна левой стороны стабилизатора поперечной устойчивости;
- отсоединить крепеж опорного кронштейна ДВС от коробки;
- поставить упор под коробку и снять левую продольную балку подрамника;
- извлечь концевики приводных валов из коробки и снять с нее опорный кронштейн мотора;
- выкрутить все крепежи КПП к ДВС, затем сместив ее в сторону левого колеса, снять коробку.
Последовательность демонтажа коробки вместе с ДВС автомобиля путем опускания узлов вниз:
- слить рабочую жидкость (масло) из КПП;
- отсоединить все элементы от коробки и ДВС (патрубки системы охлаждения, проводка и т.д.);
- отсоединить колонку от рулевого механизма и скрутить крепежи опор амортизационных стоек;
- снизу под ДВС положить деревянный поддон;
- для опускания ДВС, КПП, рулевого механизма, передней подвески и подрамника на деревянный поддон выкрутить все крепежи подрамника к кузову автомобиля;
- выполнить демонтаж КПП, подняв передок автомобиля и оттолкнув его назад;
Еще добавим, что с помощью подъемника демонтаж коробки вместе с двигателем автомобиля можно выполнить путем поднятия узлов вверх.
https://youtube.com/watch?v=B4cvKAZw400
Демонтаж узла с авто
Благодаря простой конструкции, ремонт КПП «Ока» своими руками вполне возможен. Чаще всего проблем доставляет снятие КПП с авто, а не ее ремонт.
Демонтаж КПП с «Ока» возможен двумя способами – снимается только сама коробка или она извлекается вместе с силовой установкой, и уже потом КПП отсоединяется от мотора и подвергается ремонту.
У каждого из способов есть свои определенные сложности. В первом случае приходится отсоединять узел в достаточно стесненных условиях и требуется откручивание и отсоединение множества компонентов, но двигатель не затрагивается. Если же выполняется снятие вместе с силовым агрегатом, то нужно сливать технические жидкости, отсоединять практически все навесное оборудование, но само извлечение мотора с коробкой проходит проще.
Снятие только КПП
Алгоритм работ по снятию КПП рассмотрим на примере, когда двигатель не затрагивается:
- Автомобиль устанавливаем на смотровую яму, эстакаду или задействуем подъемник;
- Срываем и скручиваем гайки крепления приводных валов в ступице;
- Передок авто вывешиваем, снимаем передние колеса;
- Отсоединяем клемму АКБ;
- От коробки отсоединяем все провода и тросы («массовый» провод, штекер датчика включения сигнального света движения задним ходом, тросы);
- Снимаем стартер;
- Отворачиваем крепление нижнего щитка корпуса сцепления и снимаем его;
- Откручиваем тяги привода (реактивную, рычага привода);
- Отсоединяем от продольной балки опоры рулевого механизма (предварительно открутив крепежи);
- Демонтируем поперечину;
- Вытаскиваем концевики валов привода из ступицы;
- Высвобождаем левую сторону стабилизатора поперечной устойчивости (для этого откручиваем крепление его стойки и кронштейна);
- Разъединяем крепеж опорного кронштейна силовой установки, размещенной на коробке;
- Ставим под КПП упор (трансмиссионную стойку, массивный деревянный брус подходящей длины);
- Выкручиваем крепежи левой продольной балки подрамника и снимаем ее;
- Извлекаем концевики приводных валов из КПП (выбиваем их, используя наставку);
- Снимаем с КПП опорный кронштейн мотора;
- Выкручиваем все крепежи коробки к двигателю;
- Смещаем коробку в сторону левого колеса, чтобы вывести концевик первичного вала и извлекаем ее;
Снимать коробку следует с помощником, поскольку достаточно массивный узел при снятии придется держать над головой.
Извлечение вместе с двигателем
Один из достаточно интересных методов демонтажа КПП вместе с двигателем – методом опускания узлов вниз. Причем эта технология позволяет обойтись даже без смотровой ямы.
Общий алгоритм действий такой:
- Сливаем тех. жидкости;
- Отсоединяем от мотора и КПП все элементы, которые идут за пределы моторного отсека (патрубки системы охлаждения, топливные трубопроводы, проводку, тросы, тяги привода. Также демонтируем радиатор системы охлаждения, отсоединяем от приемной трубы системы отвода выхлопных газов глушитель и откручиваем трубопроводы тормозной системы от передних тормозных механизмов);
- Отсоединяем от рулевого механизма колонку;
- Скручиваем крепежи опор амортизационных стоек;
- Под двигатель снизу укладываем «подушку» (деревянный поддон);
- Выкручиваем все крепежи подрамника к кузову (после чего двигатель вместе с КПП, передней подвеской, рулевым механизмом, подрамником опустится на «подушку»);
- Поднимаем передок авто и отталкиваем его назад;
После этого уже выполняется демонтаж коробки, ее разборка, дефектовка составляющих, ремонт и замена неисправных деталей.
Недостатком этого метода можно считать определенную сложность обратной сборки, поскольку правильно «подвести» и надеть кузов на подрамник удается не с первого раза.
Снятие навесного оборудования
Также для удобства выполнения работ автомобиль лучше загнать на смотровую яму. Сразу же после этого снимается «минусовая» клемма с АКБ.
Перед началом работ нужно слить с двигателя масло и жидкость с системы охлаждения.
Чтобы удобнее было производить снятие и отсоединение навесных элементов двигателя, разу же с авто нужно демонтировать капот. Это обеспечит лучший доступ к верхним навесным элементам.
Затем отсоединяются все патрубки и проводка с двигателя – патрубки системы охлаждения, идущие к двигателю от радиатора, патрубки, идущие на печку.
Что касается проводки, то потребуется отсоединение всех соединений, идущих к датчикам:
- давления масла,
- температуры ОЖ,
- электромагнитного клапана карбюратора,
- датчика момента искрообразования,
также понадобиться отсоединение проводов со свечей, стартера, генератора. В дальнейшем придется генератор и вовсе демонтировать.
Схема, устройство кпп ваз 2110. замена подушки, признаки неисправности
Указанный выше перечень работ, далее показан на фото:
Снимаем двигатель
соки .
https://youtube.com/watch?v=9HdR_zsojwA
Окаzия_1.6 ( Как снять подрамник на оке , осмотр кпп и мотора )
Видео Мастерской K-POWER.RU — капитальный ремонт двигателя
автомобиляОка 1998 года выпуска, с пробегом более.
Также понадобится отсоединить:
- топливный патрубок с бензонасоса,
- шланг вакуумного усилителя тормозов,
- корпус воздушного фильтра с карбюратора,
- от самого карбюратора – тросики привода дроссельной и воздушной заслонок.
Далее нужно открутить выпускной коллектор и снять его со шпилек.
Вообще снятие двигателя «Ока» должно сопровождаться предварительным демонтажем КПП и привода, но можно этого и не делать.
Поскольку двигатель все равно будет разбираться, при способе извлечения мотора без КПП, потребуется снятие головки блока цилиндра до изъятия мотора из авто.

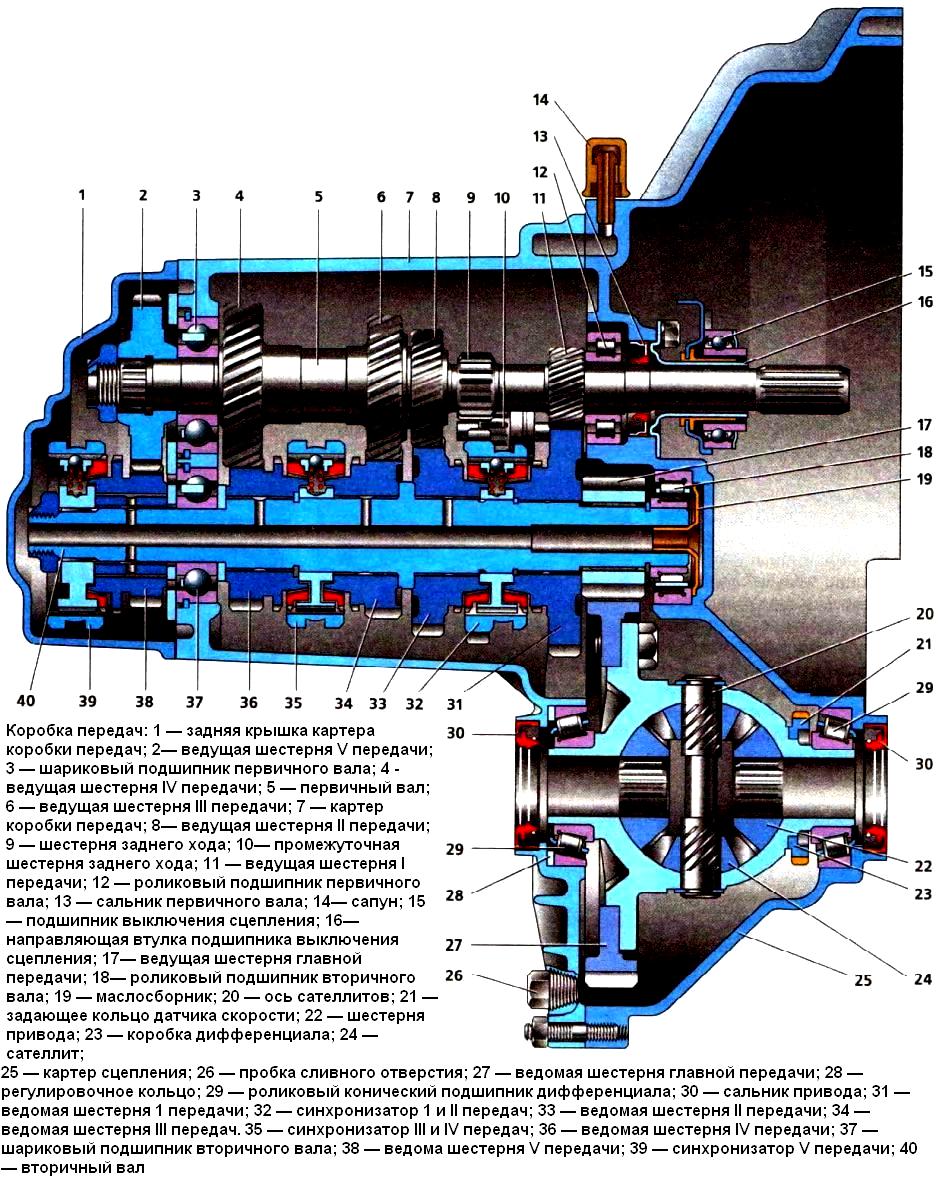

Коробка переключения передач для ваз 2109
Указанный выше перечень работ, далее показан на фото:
Пошаговая инструкция
Водители, которые не хотят возиться со своим автомобилем пользуются услугами СТО. Процедура снятия коробки переключения передач может быть выполнена своими руками. Правда, для ее проведения понадобится помощник.
Что понадобится?
Для проведения работ с КПП автомобиль нужно загнать на смотровую яму, поднять с помощью подъемника или установить на эстакаду. Перед тем как начать процесс снятия КПП с ВАЗ 2109 необходимо слить из нее масло.
Для снятия коробки передач потребуется:
- набор ключей;
- монтировка;
- для слива масла емкость объемом около 5 литров.
Этапы
Процедура снятия коробки переключения передач на ВАЗ 2109 включает следующие этапы:
- Перед проведением работ автомобиль нужно обесточить — отсоединить минусовую клемму на аккумуляторе.
- Далее снимается защита с картера двигателя. Для этого откручиваются винты, с помощью которых она крепится к кузову.
- Провод «массы» нужно снять со шпильки путем открутив удерживающий его болт.
- Далее освобождаем трос привода сцепления путем ослабления гаек на наконечнике тросика привода сцепления. А затем снимаем его с рычага сцепления.
- Следующий этап — отсоединение от стартера колодки, подводящей питающие провода.
- Далее следует отвернуть гайку и снять силовой кабель, идущий к аккумулятору, со шпильки.
- Для отсоединения стартера от корзины сцепления откручиваются три крепежные гайки. Аккуратно потянув стартер на себя, необходимо извлечь его из-под капота.
- Для выполнения дальнейших работ нужно переместиться под автомобиль. Отсоединяется тяга привода переключения скоростей от наконечника шарнира путем ослабления затяжки хомута.
- Затем отсоединяется датчик заднего хода.
- Открутив крепежную гайку, отсоединяют трос от привода спидометра.
- Следующий этап — работа с растяжками. Снимать их не нужно, достаточно просто ослабить гайки их крепления к рычагам подвески.
- Затем, отворачиваются болты крепления кронштейна к кузову машины или гайка, благодаря которой крепятся растяжки к кронштейну, растяжки нужно развести в стороны, чтобы они не мешали.
- Далее вынимается шплинт гайки, с помощью которой крепится шаровая к поворотному рычагу и откручивается крепежная гайка шаровой.
- Теперь с помощью съемника выпрессовывают палец шарового шарнира из поворотного рычага стойки.
- Затем отсоединяются рулевые наконечники от поворотных кулачков.
- На следующем этапе, используя небольшую монтировку в качестве рычага, нужно упереться одним из ее концов в шарнир привода и вытолкнуть гранату из коробки.
- Сняв привод, на его место нужно установить техзаглушку, можно воспользоваться старой гранатой. Теперь можно приступать к снятию второго. Если не поставить заглушку и начать снимать второй привод, то могут сместиться шестерни дифференциала, находящиеся внутри коробки, которые потом будет сложно установить из-за того, что хвостовики гранат не смогут попасть на свои места.
- Далее откручиваются крепежные болты и снимается щиток. После этого следует ослабить винты и гайку, благодаря которым скреплены картер сцепления и блок цилиндров.
- На следующем шаге фиксируется двигатель в подвешенном состоянии. Это необходимо сделать, так как при снятии КПП ВАЗ 2109 отворачиваются крепежные болты опор силового агрегата. Для этого на передние крылья устанавливается надежный деревянный брус, на котором будет висеть двигатель. Предварительно на крылья следует настелить материал для защиты лакокрасочного покрытия, а под брус подложить опорные бруски из дерева в районе опор передних стоек.
- Далее с помощью прочной веревки или проволоки подвешивается двигатель. Подвешиваем двигатель Откручиваем крепеж левой опоры
- Отвернув гайку, следует вынуть болт левой опоры двигателя.
- Затем отворачивают крепленые гайки мотора к КПП и снимают опору.
- Далее необходимо окончательно отвернуть все крепежные элементы с другой стороны коробки передач. Затем следует снять коробку с автомобиля, потянув ее на себя. При этом нужно действовать аккуратно, чтобы не поломать корзину сцепления.
Процедура снятия своими руками завершен. Далее можно продолжать ремонтные работы.
Выполнять работы по демонтажу коробки переключения передач, может потребоваться как для выполнения ремонтных работ с шестернями приводов, так и для . В выполнении подобных процедур ничего сложного нет, однако выполнять их следует на подъёмнике, либо на яме, и лучше всего в компании с помощником.
Видео — Как снять двигатель с Оки
Заклинило кпп на второй передаче, попытки выключить передачу ни к чему не привели, приняли решение разобрать кпп.
Разборка коробки передач Ваз-1111
- снимаем кпп с автомобиля
- отворачиваем шесть болтов крепления задней крышки коробки передач
отделяем заднюю крышку от картера коробки передач
откручиваем гайки валов
снимаем стопорные кольца с заднего подшипника первичного вала и с заднего подшипника вторичного вала
выворачиваем три пробки фиксаторов
вынимаем пробки стараясь не потерять пружинки фиксаторов
- вынимаем пружины фиксаторов
- с помощью магнита извлекаем шарики фиксаторов
откручиваем одиннадцать болтов и одну гайку (а) крепления картера коробки передач к картеру сцепления
для того что бы разъединить картер коробки передач и картер сцепления, вставляем отвёртку в три паза, и отделяем картер коробки от картера сцепления (третий паз на фото не видно, он находится с другой стороны коробки передач)
- снимаем картер коробки

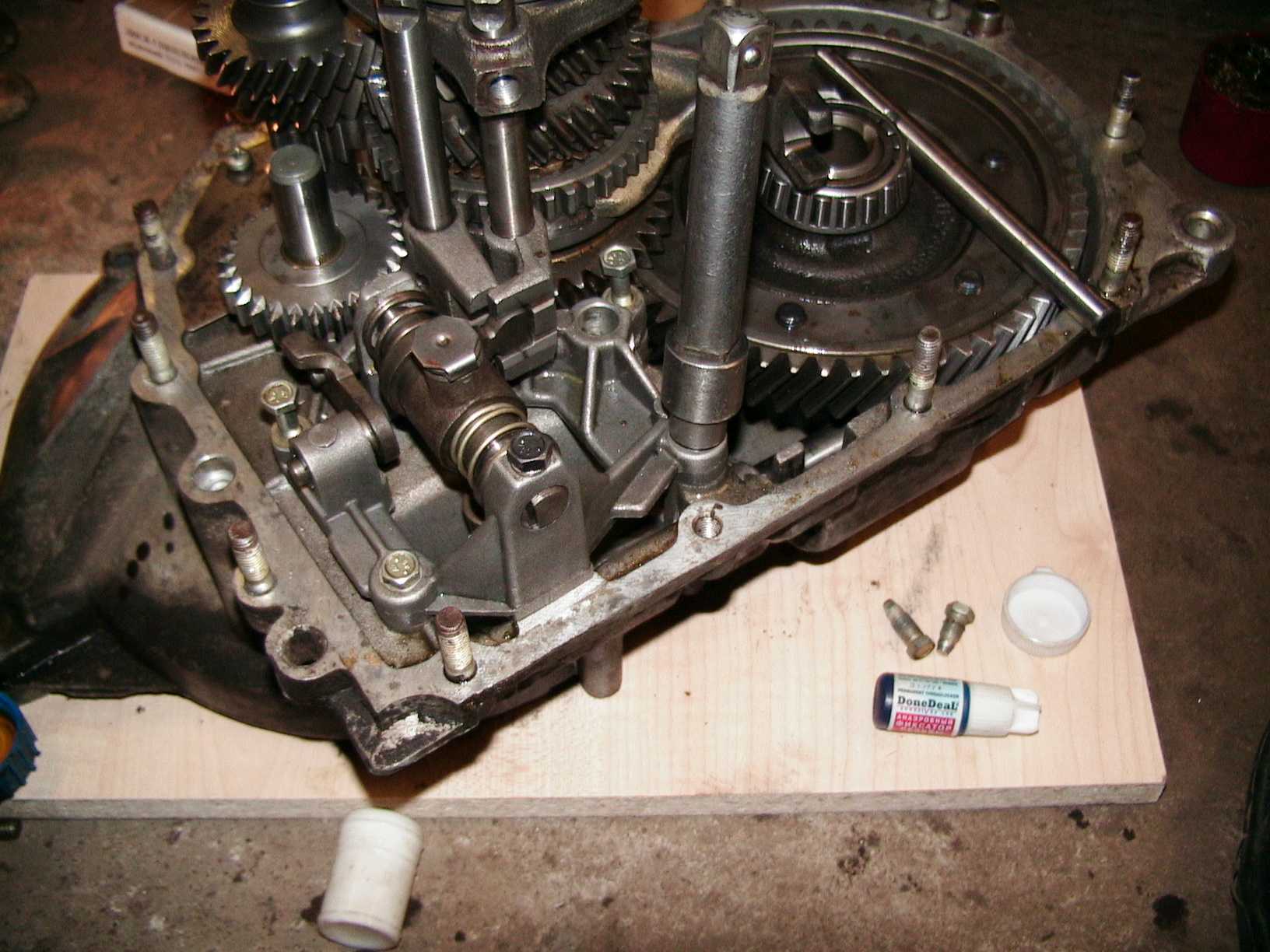

- откручиваем болт крепления вилки переключения первой и второй передач
поднимаем вверх шток и вынимаем вместе с вилкой
откручиваем болт крепления вилки переключения третьей и четвёртой передач
поворачиваем шток переключения третьей и четвёртой передачи против часовой стрелки, что бы вывести из зацепления поводок штока с рычагом выбора передач, поднимаем шток к верху, и вынимаем шток с вилкой
из отверстия штока вынимаем блокировочный штифт ( в нашем случае штифта не оказалось на месте, кто то до нас ремонтировал кпп и забыл установить штифт, что собственно и оказалось причиной заклинивания второй передачи)
- разбираем дальше что бы убедиться что штифт не находится где то в картере кпп
- поднимаем к верху ось промежуточной шестерни заднего хода и вынимаем вместе с шестерней
Снятие коробки на оке
Устанавливают автомобиль на подъемник или осмотровую канаву. Поднимают капот двигателя и фиксируют его в этом положении. Действуя изнутри отсека двигателя выполняют следующие операции:
- отсоединяют провода от аккумуляторной батареи, от тягового реле стартера и провод «массы» от картера коробки передач;
- отсоединяют трос от вилки выключения сцепления и задней крышки коробки передач (см. разд. «Сцепление» );
- отвертывают два верхних болта крепления картера сцепления к блоку двигателя (один из них крепит верхнюю часть стартера), отсоединяют трос привода спидометра от шестерни привода, вынимают указатель уровня масла из гнезда крышки коробки передач.
Действуя снизу автомобиля выполняют следующие операции:
- сливают масло из коробки 2 (рис. 80) передач, отсоединяют провода от выключателя 3 света заднего хода, ослабляют хомут 12 и отсоединяют тягу 13 от шарнира штока выбора передач;
- отвертывают гайку крепления реактивной тяги 14 к коробке передач и-отсоединяют реактивную тягу, тяги 13 и 14 подвешивают к кузову;
- отсоединяют шаровые шарниры 8 рычагов подвески от поворотных кулаков, рычаги 10 подвески и растяжки 11 от подрамника 1, отсоединяют рулевые тяги от поворотных рычагов;
- используя съемник 67.7801.9524 или резко ударив по корпусу внутреннего шарнира молотком через выколотку, выбивают шарниры из полу-осевых шестерен и отводят валы 9 приводов колес в сторону. В случае затруднения в разъединении привода колес с полуосевой шестерней снимают коробку передач в сборе с приводом колес и на верстаке, используя тот же съемник, выпрессовывают шарнир из полуосевой шестерни;
- отвертывают нижний болт крепления стартера и снимают его;
- отвертывают боковые болты крепления картера сцепления к блоку двигателя, используя специальный ключ для заднего правого болта;
- отсоединяют кронштейн 4 подвески силового агрегата от кронштейна 6 продольной трубы 5 подрамника;
- отсоединяют левую продольную трубу 6 (рис. 81) подрамника от кузова, от поперечины подрамника и опоры 4 рулевого механизма п снимают ее;
- поддерживая коробку передач за рым при помощи тали или другим способом, смещают коробку передач в сборе с картером сцепления от двигателя, чтобы разъединить первичный вал коробки передач и ведомый диск сцепления;
- снимают коробку передач. При этом нельзя опирать первичный пал на лепестки нажимной пружины, чтобы не повредить их.
Рис. 80. Крепление коробки передач на автомобиле:
1 — подрамник; 2 — коробка передач; 3 — выключатель света заднего хода; 4 — кронштейн подвески силового агрегата; 5 — левая продольная труба подрамника; 6 — кронштейн подрамника для крепления силового агрегата; 7 — стойка подвески; 8 — шаровой шарнир рычага подвески: 9 — вал привода колеса; 10 — рычаг подвески; 11 — растяжка рычага подвески; 12 — хомут; 13 — тяга привода управления коробкой передач; 14 — реактивная тяга.
Рис. 81. Подрамник:
1 — головка крепления подрамника к кузову; 2 — кронштейн крепления силового агрегата; 3 — кронштейн крепления рычага подвески; 4 — опора рулевого механизма; 5 -кронштейн крепления растяжки рычага подвески, 6 — отъемная труба подрамника; 7 — кронштейн крепления штанги стабилизатора.
Коробку передач снимают для ремонта или замены, а также для получения доступа к сцеплению, маховику и заднему сальнику коленчатого вала.
Вам потребуются: ключи «на 10», «на 13», «на 17» и «на 19», упор под коробку передач.
Установите автомобиль на подъемник или смотровую канаву. Поднимите капот двигателя и зафиксируйте его в этом положении. Перед снятием коробки передач отсоедините провод от клеммы “–” аккумуляторной батареи, а также слейте масло из коробки передач.
Если коробку передач необходимо снять без дальнейшей разборки, масло из нее можно не сливать.
Автомобиль Ока (модификации 1111, 11113) – малолитражный автомобиль первой группы особо малого класса. Практически все узлы и механизмы автомобиля были позаимствованы от других проверенных моделей ВАЗ.
Трансмиссия не исключение, поскольку КПП «Ока», по сути, напоминает трансмиссию ВАЗ-2108, адаптированную под двигатель данного автомобиля (размер, определенные конструктивные особенности, рабочие параметры).
Читайте в этой статье
Демонтаж узла с авто
Благодаря простой конструкции, ремонт КПП «Ока» своими руками вполне возможен. Чаще всего проблем доставляет снятие КПП с авто, а не ее ремонт.
Демонтаж КПП с «Ока» возможен двумя способами – снимается только сама коробка или она извлекается вместе с силовой установкой, и уже потом КПП отсоединяется от мотора и подвергается ремонту.
У каждого из способов есть свои определенные сложности. В первом случае приходится отсоединять узел в достаточно стесненных условиях и требуется откручивание и отсоединение множества компонентов, но двигатель не затрагивается. Если же выполняется снятие вместе с силовым агрегатом, то нужно сливать технические жидкости, отсоединять практически все навесное оборудование, но само извлечение мотора с коробкой проходит проще.
Снятие только КПП
Алгоритм работ по снятию КПП рассмотрим на примере, когда двигатель не затрагивается:
Снимать коробку следует с помощником, поскольку достаточно массивный узел при снятии придется держать над головой.
Извлечение вместе с двигателем
Один из достаточно интересных методов демонтажа КПП вместе с двигателем – методом опускания узлов вниз. Причем эта технология позволяет обойтись даже без смотровой ямы.
Общий алгоритм действий такой:
После этого уже выполняется демонтаж коробки, ее разборка, дефектовка составляющих, ремонт и замена неисправных деталей.
Недостатком этого метода можно считать определенную сложность обратной сборки, поскольку правильно «подвести» и надеть кузов на подрамник удается не с первого раза.
Что в итоге
Как и любой другой агрегат, КПП Ока нуждается в качественном и регулярном обслуживании. Владелец должен проверять коробку на герметичность, контролировать уровень и качество трансмиссионного масла, вовремя регулировать привод переключения передач и выполнять ряд других действий и плановых работ.
Рекомендуем также почитать статью о том, как отрегулировать кулису коробки передач. Из этой статьи вы узнаете о назначении, принципах работы, устройстве и регулировках кулисы коробки передач.
Как выполняется регулировка привода переключения передач МКПП. В каких случаях нужна регулировка кулисы, основные признаки. Полезные советы и рекомендации.
Что такое кулиса коробки переключения передач: устройство кулисы КПП, признаки неисправностей. Регулировка кулисы переключения передач. Рекомендации.
Передачи (скорости) МКПП не включаются после замены сцепления: основные причины, настройки и регулировки. Диагностика неполадок, полезные советы.
Почему передачи на механической коробке передач включаются туго: основные причины затрудненного включения передач МКПП. Поломки сцепления и трансмиссии.
Роботизированная коробка DSG: основные недостатки и слабые стороны данной трансмисcии. Надежность DSG (DSG 6 и DSG 7), гарантии на коробку, ресурс ДСГ.
Как заменить сцепление на роботизированной коробке DSG/S-Tronic. Признаки необходимости замены, снятие и установка сцепления ДСГ, калибровка и адаптация.
-
Распиновка дут ваз 2110
-
Bmw 1 точки подключения
-
642 мотор мерседес замена цепи грм
-
Замена ламп ближнего света субару аутбек 2014
- Замена личинки замка зажигания шевроле авео т300
