Снятие и установка коробки передач уаз хантер 31516

Кулиса КПП: что это такое, признаки износа, как отрегулировать самостоятельно

Не все автовладельцы знают, как называется та или иная деталь в их автомобиле. В данном случае речь идет не только о механизмах, «спрятанных» в двигателе, но и об устройствах, с которыми они взаимодействуют буквально каждый день. Одной из таких деталей является рычаг переключения передач.

Примечание: Название «качалка» не является официальным названием этого механизма, но оно общепринято. Фактически, эта часть называется приводным звеном управления коробкой передач.

Признаки износа кулисы КПП

Водитель должен обращать внимание на возможные неисправности узлов автомобиля, в том числе знать характерные признаки износа шибера переключения передач, чтобы своевременно принять меры по его замене. Несмотря на то, что механизм достаточно надежен, следует знать следующие «симптомы» его скорой поломки:

Сейчас будем разбирать саму коробку передач

Открутил крышку, открутил болты крепления фланца.Сейчас посмотрим, что там внутри. На вид пока ничего кардинального не вижу. Сейчас посмотрю, если что, расскажу. Видимо, проблема была вот в этом. Этот блок шестеренок, этот вал весь ходит ходуном, болтается. И здесь выдавило крышку, которая должна быть закручена.

Видимо, проблема в этом подшипнике блока шестеренок, потому что весь вал порой не зацепляется, потому что болтается. И еще у синхронизатора практически нет зубьев. У меня рядом есть знакомый специалист по ВАЗ, я сейчас с ним проконсультируюсь и продолжу ремонт.

Проконсультировался со специалистом, сказали, что подзамену идут оба подшипника промежуточного вала и подшипник первичного вала. Сточенный синхронизатор сказали не трогать, оставить так, потому что там нет ни сухарей, ни шариков. Он нормально будет работать. Надо еще поменять маслосгонную шайбу.

Съездил в магазин, купил подшипники: 50 208 с проточкой на первичный вал; 50 306 на промежуточный вал. Еще нужен без проточки 305-й подшипник открытый, но открытого не было, купил закрытый. Потом уберу эти резиновые штучки – будет открытый. Также герметик, прокладки на коробку, маслосгонные шайбы и болты на кардан.

Замена тормозной жидкости

Далеко не все автовладельцы знают, что тормозная жидкость нуждается в замене каждые два года эксплуатации машины в умеренном режиме. Главной ошибкой зачастую является то, что многие просто доливают смазку до необходимого уровня, а не меняют ее полностью.

Как в одиночку прокачать тормоза

Перед этим нужно немного открутить штуцер цилиндрика или супорта чтоб немного вытекла жидкость самотёком,…

Каждые 60 тыс. км пробега требуется именно замена тормозной жидкости. Жидкость для тормозов автомобиля выдерживает очень серьезные нагрузки. При интенсивной езде и резких остановках диапазон температур может колебаться от 170 до 2000°С. Менять полностью ее нужно потому, что в процессе движения в жидкость попадает вода и разбавляет ее. А меньшая концентрация негативно сказывается на качестве вещества. Слишком разбавленная жидкость при кипении может заблокировать тормоза паром и в дальнейшем привести к аварийной ситуации.

В наше время автомобильные компании разработали специальное устройство, которое определяет температуру кипения тормозной жидкости. Прибор диагностирует вещество и выводит на дисплей соответствующие рекомендации. Он может показать состояние жидкости на данный момент и то, насколько необходима ее скорейшая замена. На всю процедуру требуется не больше минуты, но это освобождает автовладельцев от ненужных хлопот.

Необходимость диагностики коробки передач УАЗ модели 452

Данный автотранспорт обязательно подлежит диагностике, если стало ухудшаться управление, стали слышны характерные скрипы, когда происходит смена передач или передачи стали самопроизвольно меняться. Раздаточная коробка УАЗ должна быть проверена, если заметно ухудшилось сцепление колес с дорогой, стал появляться гул, нарастающий шум при ее работе.

Во время прохождения ТО мастера должны проверить систему на предмет течи масла, уровень смазки. Все изношенные детали в системе трансмиссии должны быть заменены на новые. Также, диагностика подразумевает осуществление смазки оси рычагов, регулировку передних тяг.

Диагностика и ремонт

Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.

Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:

1. Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
2. Проверьте целостность расширительного бачка и уровень жидкости в нем.
3. Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.

Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:

1. Откройте крышку расширительной емкости и посадите на водительское место помощника.
2. Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
3. Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.

Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.

Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:

1. Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
2. Снимите расширительный бачок.
3. Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
4. Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.

Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе. Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.

Снятие и установка коробки передач УАЗ 31519

Основные неисправности, для устранения которых необходимо снять коробку передач с автомобиля:

– повышенный (по сравнению с привычным) шум;

– затрудненное переключение передач;

– самопроизвольное выключение или нечеткое включение передач;

– утечка масла через уплотнения и прокладки.

Кроме того, коробку передач необходимо снимать для замены сцепления, переднего подшипника первичного вала коробки передач, маховика и заднего сальника коленчатого вала двигателя.

Работа по снятию и установке коробки передач весьма трудоемкая, поэтому предварительно обязательно убедитесь, что ее неисправности не вызваны иными причинами (недостаточный уровень масла, дефекты привода выключения сцепления, ослабление крепления коробки и ее крышек и т.п.).

Коробку передач можно снимать в сборе с раздаточной коробкой, но для удобства работы рекомендуем снимать коробку передач и раздаточную коробку в отдельности. В данном подразделе описано снятие коробки передач со снятием раздаточной коробки.

Вам потребуются: ключи “на 10”, “на 12”, “на 14”, “на 17”, отвертка с плоским лезвием.

1. Установите автомобиль на смотровую канаву или подъемник.

2. Слейте масло из коробки передач (см. “Замена масла в коробке передач”).

3. Снимите карданные валы (см. “Снятие и установка карданной передачи”).

4. Снимите декоративный чехол рычага управления коробкой передач вместе с передним ковриком пола.

5. Выверните три винта…

6. …и снимите защитный чехол рычага управления коробкой передач.

7. Выверните стяжной болт клеммового крепления рычага управления коробкой передач…

8. …разожмите отверткой с плоским лезвием клеммовое соединение…

9. …и снимите рычаг.

10. Аналогично снимите рычаг управления раздаточной коробкой.

11. Выверните болты крепления крышек люка…

12. …и снимите крышки.

13. Снимите раздаточную коробку (см. “Снятие и установка раздаточной коробки”).

14. Разъедините колодку жгута проводов выключателя света заднего хода.

15. Выверните два болта крепления рабочего цилиндра привода выключения сцепления…

16. …отведите цилиндр в сторону и закрепите его любым доступным способом так, чтобы он не мешал работе.

17. Выверните два болта крепления стартера.

18. Выверните болт крепления прижимной планки приемной трубы глушителя…

19. …и снимите прижимную планку.

20. Отверните восемь гаек крепления приемной трубы к выпускному коллектору (на каждой шпильке установлено по две гайки)…

21. …и опустите приемную трубу вниз.

22. Установите под коробку передач и двигатель надежные опоры и снимите поперечину рамы (см. “Замена задней опоры подвески силового агрегата”).

23. Удерживая болты от проворачивания, отверните гайки нижнего…

24. …и верхнего болтов крепления кронштейна приемной трубы глушителя…

25. …и снимите кронштейн.

26. Отверните гайку нижнего болта крепления коробки передач к двигателю.

27. Выверните два болта с правой стороны коробки передач…

28. …три болта с левой стороны…

29. …и снимите коробку передач.

30. Установите детали коробки передач в порядке, обратном снятию.

Перед установкой коробки передач нанесите тонкий слой смазки ЛСЦ-15 или Литол-24 на шлицевую часть первичного вала.

31. Залейте масло в коробку передач (см. “Замена масла в коробке передач”).

Причины и методы устранения проблемы

Коробка передач УАЗа Хантера ремонтируется в случае выхода из строя различных составных элементов. К основным причинам затрудненного переключения КПП автомеханики относят:

• неправильно отрегулированное сцепление — в этом случае данный механизм подвергается регулировке;
• заедание троса привода либо тяги — потребуется смазать перечисленные механизмы либо устранить неполадки;
• заедает шток вилки — проверяется установка задней секции картера, при выявлении поломки ее потребуется устранить;
• заедают детали внутреннего механизма, включая вилки, ползуны или синхронизаторы, — рекомендуется разобрать и проверить состояние агрегатов (изношенные или поврежденные элементы заменяются);
• несоответствие марки залитой жидкости — масло заменяется;
• в случае износа блокирующих колец или поверхности шестерен потребуется проверить зазор между венцом и кольцом; данный показатель не должен быть меньше 0,77 мм, при наличии этих данных проверяется состояние поверхностей блокирующего кольца и шестерни.

Коробка в разобранном виде

Скрип может появляться при переключении КПП по следующим причинам:

• неверно отрегулировано сцепление;
• заедает тяга или трос привода — в этом случае смазываются трущиеся элементы;
• незначительное количество масла или несоответствие его марки — жидкость меняется, проверяется наличие течи;
• изношенные или поврежденные детали КПП — разборка и проверка состояния всех агрегатов.

Автовладельцы УАЗа Хантера могут услышать шум со стороны КПП в следующих ситуациях:

1. Незначительный уровень масла.
2. Слабая затяжка болтов фиксации картера трансмиссии либо сцепления.
3. Наличие грязи, опилок и прочего мусора в КПП.
4. Изношенные либо поврежденные детали коробки передач, шестерен и подшипников.

Коробка передач Хантера может самопроизвольно выключаться в некоторых случаях:

• при несцентрированном картере сцепления;
• ослабленное крепление рычага переключения КПП;
• изношенность нейлонового вкладыша кулисы;
• изношенность или повреждение первичного вала и подшипников;
• поврежден сам механизм переключения передач, включая вилки, муфты, пружины и прочие составные элементы;
• повреждены либо изношены зубья шестерен, возможно наличие люфта вала коробки передач из-за износа шайб и шестерен — в этом случае потребуется демонтировать, разобрать и проверить состояние всех составляющих элементов;
• при износе втулки направляющего подшипника первый агрегат заменяется новым аналогом.

Система шестерен внутри механизма

Специалисты выделяют несколько причин, из-за которых не включается передача:

• изношен или поврежден механизм переключения передач;
• изношен шарик фиксатора либо вышла из строя пружина — в этом случае подтягиваются болты крышки либо заменяются изношенные элементы;
• вышел из строя соответствующий рычаг.

Если передача не выключается, тогда потребуется:

• проверить на наличие износа или повреждения штока, вилки, винта ползуна и пружины;
• проверить, не вышли ли из строя зубья шестерен валов;
• проверить на наличие износа или повреждения рычага переключателя, неправильной сборки либо поломки рассматриваемого устройства, включая износ шестерен и элементов фиксации синхронизаторов.

Тормозная система УАЗ: особенности устройства

С заменой некоторых деталей можно и потянуть, но ремонт тормозной системой отлагательств не терпит. От состояния тормозов зависит жизнь пассажиров, водителя, пешеходов и сохранность других транспортных средств.

Тормозная система УАЗ «буханка» представляет собой:

• гидравлический привод;
• рабочий тормоз;
• ручной тормоз.

Рабочий тормоз состоит из двух колодок одного размера. Каждая колодка соприкасается концами с поршнями цилиндров, а сама стоит на опорном пальце. На колесных цилиндрах имеется два отверстия. Одно — для отвода воздуха во время прокачки тормозов. Для герметичности в нем установлен клапан. Второе отверстие предназначено для вывода тормозной жидкости из приводов. Трубопроводы соединяют цилиндры со всей системой главного тормозного цилиндра и педалью тормоза.

Если у УАЗ «буханка» сравниваются схема переднего тормоза и схема заднего тормоза, то легко понять, что они одинаковые, за одним исключением. Задние тормозные колодки работают от одного цилиндра, а передние — от двух. Это объясняется тем, что передней оси требуется более работоспособная система тормозов в связи с большей нагрузкой во время торможения.

Механизм барабанного тормоза «буханки»

Тормозная система УАЗ 469, как и у УАЗ 452, барабанная. Барабаны состоят из штампованного стального диска, чугунного обода и усилителя, сваренного с диском. На УАЗ «буханка» барабаны установлены так, что до них достаточно легко добраться и при необходимости снять, чтобы поставить новые. Для этого не приходится снимать ступицы, следовательно, не будет затронута работа ступичных подшипников.

Как Снять Двигатель С Уаз Буханка Видео

Ремонт автомобиля УАЗ «буханка» своими руками

УАЗ 452 «буханка» — достаточно надежный русский вэдовый джип. Главные поломки этого автомобиля связаны с протечками смазывающих жидкостей из мотора, коробки переключения передач (КПП), фронтального не заднего мостов, шарниров равных угловых скоростей (ШРУС) не ступиц. Основная причина образования схожих протечек в таком разрезе, что материал, из которого выполняются уникальные сальники не прокладки вышеуказанных агрегатов, отчасти разъедается под воздействием современных смазывающих жидкостей. Из-за плохой смазки движущиеся металлические части сильно изнашиваются и их приходится периодически заменять. Необходимо хотя бы раз в год проводить профилактический ремонт УАЗ 452, менять протекающие сальники и прокладки, а также регулировать сцепление.

Проблема заключается в том, что найти заводское руководство по ремонту этих внедорожников довольно сложно. Поэтому мы предлагаем вашему вниманию инструкцию, которая позволит вам самостоятельно отремонтировать авто.

Осмотр и контроль деталей сцепления УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409)

После разборки деталей сцепления УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409) необходимо тщательно промыть и подвергнуть внимательному осмотру, обратив особое внимание на отсутствие погнутости, изношенности, трещин, забоин и сколов на нажимном и ведомом дисках, пружинах, ступице, кожухе, опорных кольцах и на других деталях механизма. Фрикционные накладки ведомого диска УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409) необходимо заменить, если на их поверхности имеются следы перегрева, трещины и сильное замасливание, а также если расстояние от поверхности накладок сцепления до головок заклепок менее 0,2 мм

Фрикционные накладки ведомого диска УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409) необходимо заменить, если на их поверхности имеются следы перегрева, трещины и сильное замасливание, а также если расстояние от поверхности накладок сцепления до головок заклепок менее 0,2 мм.

Поверхности корзины и маховика УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409) при наличии на них задиров и кольцевых рисок можно исправить проточкой и шлифовкой.

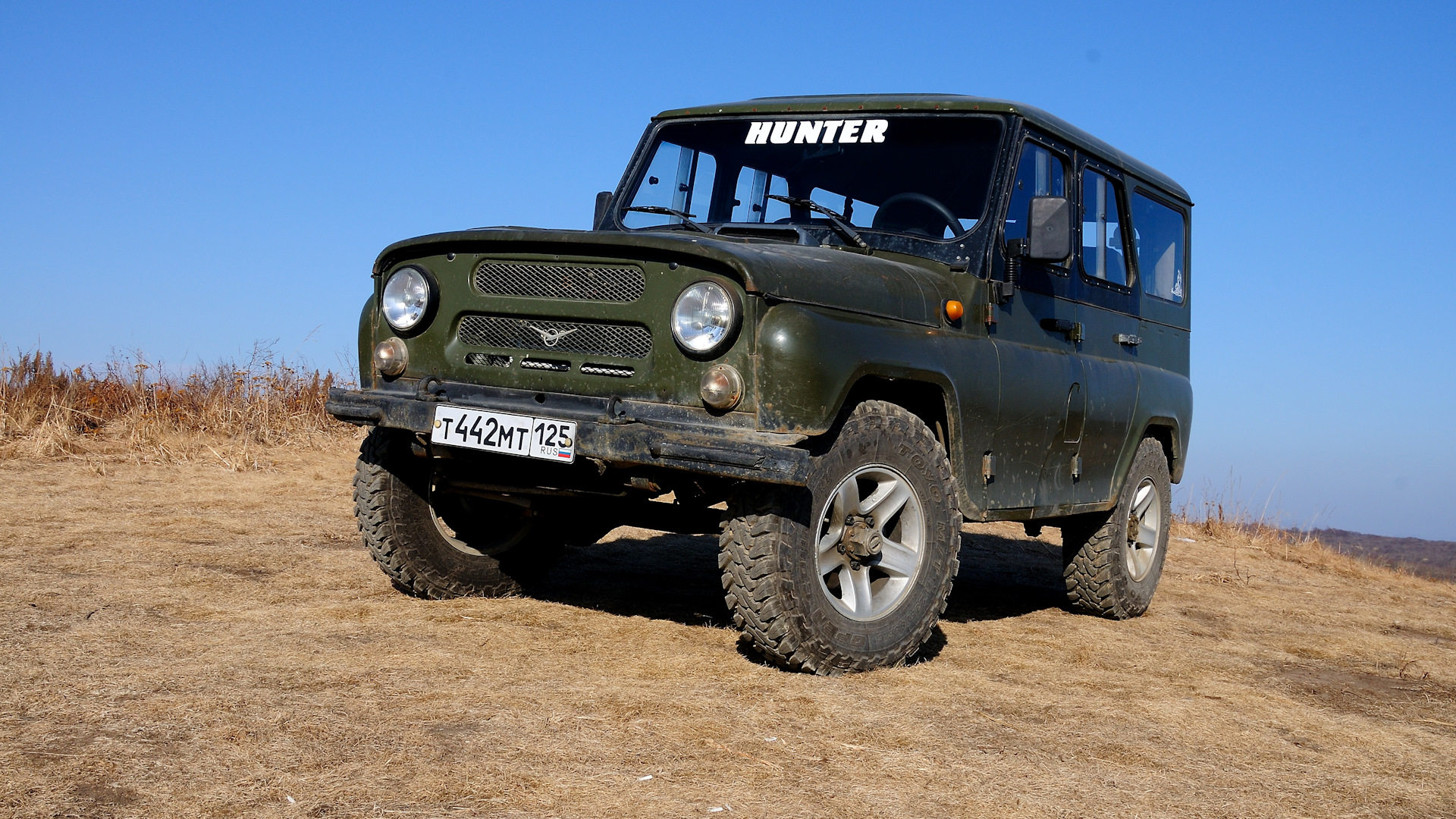

УАЗ Хантер — обзор автомобиля

UAZ Hunter / УАЗ Хантер

УАЗ Hunter («Охотник») – это современная интерпретация военного «УАЗика» 469-й модели. В производстве этот внедорожник с 2003 года. От своего предшественника «Хантер» отличается применением более современных решений в конструкции. Внешне УАЗ выделяют пластиковые бампера с «противотуманками», новая светотехника, иная решетка радиатора. Для УАЗовских «Охотников» завод предложил широкое разнообразие вариантов окраски кузова, чего не было на военном «УАЗике». Что касается салона, то теперь в нем более уютно. Оголённого металла стало меньше, улучшились и отделочные материалы. Панель приборов приобрела более совершенные формы, но ее архаичность осталась на прежнем уровне.

Для УАЗ «Хантер» предложено 2 ДВС. Для поклонников «дизелей» есть 2.2-литровый мотор с отличной тягой в 270 Нм. Предусмотрен и бензиновый 128-сильный агрегат. Внедорожный потенциал на УАЗах проверен временем. «Охотник» имеет задний привод с жестко подключаемым «передком», что обеспечит бескомпромиссную победу на бездорожье. Несмотря на всю простоту и аскетичность, внедорожник УАЗ «Hunter» может обеспечить достойный комфорт. Широкие возможности тюнинга УАЗов позволят создать свой особый автомобиль, который будет радовать каждый день.

В базовой комплектации «Классик» культовый внедорожник по умолчанию оборудован распашной 5-й дверью, колесными локерами, бамперами с буксирными крюками, стальными дисками с шинами R16, усиленными мостами «Тимкен», системой подключаемого полного привода Part Time, раздаточной 2-ступенчатой коробкой. В списке опций комфорта — гидроусилитель руля, корректор фар, кресла с моющейся практичной обивкой, поручни в салоне, прикуриватель. Исполнение «Классик с блокировкой дифференциала» снабжено дополнительно мостами «Спайсер» и функцией блокировки дифференциала заднего моста. Для обеих версий за отдельную плату доступны литые диски колес и окраска с эффектом «металлик». Специальная юбилейная версия УАЗ Хантер, выпущенная в чеcть 45-летия внедорожника, внешне отличается оригинальным 3-цветным исполнением, напоминающим о военном прошлом этого автомобиля. Еще одной особенностью юбилейного «Хантера» является откидной трансформируемый борт, который можно использовать в качеcтве столика.

Износ и ремонт КПП

В каких случаях эксплуатация машины влечет за собой износ частей коробки, в результате чего требуется ремонт?

1. Пользование авто в запредельных режимах.
2. Эксплуатация УАЗ 469 с неисправным сцеплением.
3. Использование некачественных масел для ведущего моста.
4. Проведение ТО коробки передач непрофессионалом.

Это главные предпосылки, которые могут стать причиной срочного ремонта УАЗ 469.

Для ремонта КПП нужен большой набор инвентаря.

Рожковые ключи в 2 экземплярах (на 10, 12, 13, 14, 17, 19, 22). Ключом на 14 нужно отвинтить задний вал от фланца раздатки

Если неправильно воспользоваться этим ключом, можно создать себе огромные проблемы.
Торцевые ключи.
Профессиональный ключ для плоских гаек.
Обычные и крестообразные отвертки.
Утконосы для снятия и надевания стопорных колец.
Металлический штырь для выколачивания отдельных частей.
Для быстрого откручивания гаек и болтов нужен маленький отрезок железной трубы.
Качественный керн и зубило.
Монтажная лопатка.
Тяжелый молоток.
Большое количество банок для болтов и гаек, чтобы последовательно размещать детали в процессе работы.
Съемник подшипников.
Автовладелец, который со вниманием относится к своей машине, может выявить неполадки в работе КПП.

Настройка кулисы уаз буханка

Санитар 06 мар 2009, 00:10

Как отрегулировать КУЛИСЫ

Mick 06 мар 2009, 09:00

Как отрегулировать КУЛИСЫ

МЧСник 06 мар 2009, 09:08

Как отрегулировать КУЛИСЫ

Пал Саныч 06 мар 2009, 15:13

Как отрегулировать КУЛИСЫ

Мижган 06 мар 2009, 15:35

Как отрегулировать КУЛИСЫ

Мижган 06 мар 2009, 15:49

Как отрегулировать КУЛИСЫ

агрегатчик66707 07 мар 2009, 00:42

Как отрегулировать КУЛИСЫ

агрегатчик66707 07 мар 2009, 00:48

Как отрегулировать КУЛИСЫ

Mafi707 09 мар 2009, 17:44

Как отрегулировать КУЛИСЫ

агрегатчик66707 09 мар 2009, 20:29

Как отрегулировать КУЛИСЫ

Санитар 11 мар 2009, 16:11

Как отрегулировать КУЛИСЫ

МЧСник 18 мар 2009, 16:42

Как отрегулировать КУЛИСЫ

агрегатчик66707 19 мар 2009, 21:18

Как отрегулировать КУЛИСЫ

pavelzhuravlyov 10 дек 2009, 22:51

Регулировку привода включения КПП и РК лучше производить вдвоём. Порядок такой. Отсоединяем тяги от КПП Включаем снизу РУКАМИ первую передачу в КПП. Помошник садится в авто и держит рычаг переключения в положении где должна быть включена 1 передача (В ПАНЕЛЬ НЕ УТЫКАТЬ ) . Второй чел снизу регулирует длинну тяги так чтобы пальчик входил свободно в рычажок. Далее . Выключаем передачу ( первую ) при этом будет нейттраль и удерживаем рычаг рядом с рулевым колесом . Далее чел снизу регулирует вторую тягу выбора передач. В принципе всё должно включаться. Аналогично с РК . Если рычаг переключения КПП упирается в панель ( первая ) или ложится на капот (задняя ) придётся заняться ремонтом кулисы или тяг (люфты сверх всякой нормы ) Очень часто ослабевает крепление рычага включения передач на самой КПП ( рычаг торчит в поперечной плоскости КПП) гайка там на 14 резьба М 8 шаг 1 . Гайку заменить на более высокую ( 10мм по высоте ). Если шлицы ужэ торчат из рычага , то лечение ( замена на усиленный комплект ) или просто приварить с последуещей зменой при ремонте КПП . Подкладывание шайбочек помогает не надолго

Далее надо обратить внимание на положение промежуточных рычагов которые стоят на раме справа. В положении РК нейтраль( мост включен ) должны находиться под прямым углом к раме (в идеале )

Как отрегулировать КУЛИСЫ

chaf 11 дек 2009, 11:04

У меня тоже на буханке под нагрузкой выскакивает пониженная. Думаю дело в регулировке, так как сноситься ещё ничего не должно. Пробег всего 15000 тыс.

Как отрегулировать КУЛИСЫ

Mafi707 11 дек 2009, 11:18

У меня тоже на буханке под нагрузкой выскакивает пониженная. Думаю дело в регулировке, так как сноситься ещё ничего не должно. Пробег всего 15000 тыс.

Устройство раздаточной коробки УАЗ Хантер

Раздатка УАЗ Хантер однорычажная, предназначение изделия, распределять импульс, снимаемый с силового агрегата на рабочие пары колёс. Конструктивно, агрегат оснащён двумя ступенями и пониженной скоростью. Дифференциал между осями в конструкции отсутствует.

На вал раздаточной коробки импульс поступает после классической коробки скоростей. Второстепенный вал постоянно контактирует с основной ступенью пары колёс позади машины, связь происходит посредством кардана. Активация первой пары колёс соединяет друг с другом валы при помощи зубчатой муфты, при этом, детали оборачиваются с равными скоростями.

Схема раздаточной коробки:

Конструкция содержит поддон, выполненный из чугуна и закрывающийся заглушкой. Кроме того, в состав включены валы: главный, второстепенный, срединный, вал активации передних колёс; колёса с зубьями и муфты, выключающие передние колёса.

Раздаточная коробка УАЗ «Хантер» фиксируется к поддону классической коробки болтами в количестве четырёх штук, для уплотнения сочленения используют герметичный состав. Выравнивание изделий друг к другу происходит наружной частью подшипника второстепенного вала коробки передач. Сзади на поддоне раздатки крепятся детали ручника. Поддон коробки раздатки содержит главный, срединный валы, валы активации передних и задних колёс, детали фиксируются в качающихся подшипниках.

Окончание второстепенного вала классической коробки с вырезанными на поверхности шлицами, это главный вал раздаточной коробки, вставленный в главную шестерёнку изделия. Вал, активирующий задние колёса, закреплён на подшипниках с шариками в количестве двух штук, деталь размещается коаксиально, относительно главного вала. Кроме того, посреди вала предусмотрена шестерёнка активирующая устройство измерения скорости. Срединный вал выполнен совместно с шестеренкой снижающей ступени, фиксация происходит посредством подшипников с шариками и роликами. Деталь активации передних колёс выполняется совместно с шестерёнкой и крепится снизу в поддоне на двух подшипниках с шариками.

Управление раздаткой происходит двумя штоками и двумя вилками, место нахождения, заглушка поддона раздаточной коробки. Переключение происходит посредством скольжения вилок по неподвижным стержням.

УАЗ «Хантер»:
