Как отрегулировать сцепление на уаз хантер двигатель 409

Принцип регулировки сцепления УАЗ 3303

Всем знакомая классика

Автомобили УАЗ пользуются в России популярностью на протяжении уже не одного десятилетия. Они всегда отличались высокой проходимостью, надежностью и хорошим качеством управления. Модельный ряд УАЗ постоянно расширяется, развивается и совершенствуется. Всем известно, что автомобили собираются из нескольких тысяч деталей, и когда машина эксплуатируется, то может потребоваться замена любой, возможно даже самой маленькой детали, которая тем не менее играет очень большую роль в жизни автомобиля.

Существует мнение, что сцепление — одно из наиболее уязвимых мест в автомобиле УАЗ. Истинная причина проблемы в том, что осуществляется неправильная регулировка сцепления УАЗ 3303 и других авто этой серии

Очень часто техническому обслуживанию механизма не уделяется достаточного внимания и не осознается вся его важность. При правильном и своевременном уходе за установленным на автомобиле диафрагменным сцеплением оно будет отлично работать длительный период времени, не менее пяти лет точно, и даже при довольно нещадной эксплуатации

Ремкомплект главного цилиндра сцепления

Качество УАЗовских цилиндров сцепления оставляет желать лучшего. Некоторые автолюбители переделывали на ВАЗовские, более надёжные. От применения ремкомплектов я тоже отказался, так как проблем с ними не меньше. При дешевизне ремонта, срок работы отремонтированного ГЦС был от месяца до полугода.

Для замены манжетов:

открутите главный штуцер;
снимите стопорное кольцо;
выдавите в сторону стопора манжеты с поршнем;
протрите чистой тряпкой все детали и цилиндр внутри;
убедитесь, что его зеркало не поцарапано;

Сборка ГЦС

замените кольцевую манжету;
со стороны стопора поставьте поршень на место и установите стопор;
со стороны штуцера положите пластинку и 2 манжету;
вложите пружину и сжимая прикрутите штуцер.

Дополнительные рекомендации по уходу за сцеплением

Чтобы увеличить срок службы сцепления и предотвратить неисправности, следуйте этим рекомендациям по уходу:

1.	Регулярно проверяйте уровень сцепной жидкости и при необходимости доливайте ее до рекомендуемого уровня. Не допускайте переполнения.
2.	Проверяйте состояние главного цилиндра и рабочего цилиндра сцепления. При обнаружении утечек, коррозии или других повреждений, замените эти детали.
3.	Регулярно осматривайте трос сцепления на предмет износа или повреждений. При необходимости замените трос.
4.	Поддерживайте в правильном состоянии систему смазки механизма сцепления. Регулярно смазывайте шарниры и другие подвижные части сцепления.
5.	Избегайте принудительных рывков и резких переключений передач, так как это может вызвать износ и поломку деталей сцепления.
6.	При замене сцепления, используйте качественные запчасти и следуйте рекомендациям производителя по установке и настройке.

Соблюдение этих рекомендаций поможет вам продлить срок службы сцепления, снизить вероятность поломок и обеспечить безопасность вашего автомобиля.

В ходе ремонта сцепления УАЗ Хантер мы подробно рассмотрели процесс разборки, диагностики и восстановления данной детали. Мы выяснили, что ремонт сцепления может быть выполнен своими силами, если у вас есть необходимые инструменты и знания.

Главное правило при ремонте сцепления – не торопиться и правильно выполнять каждый шаг

Важно также заметить, что ремонт сцепления может не всегда справиться с тяжелыми повреждениями или износом. В этом случае, возможно, потребуется полная замена сцепления

Важные моменты при ремонте сцепления УАЗ Хантер:

При разборке сцепления необходимо помнить о последовательности извлечения деталей, чтобы потом правильно их установить;
Внимательно осмотрите каждую деталь сцепления на предмет износа или повреждений;
Не забудьте провести замеры толщины дисков и фрикционных накладок;
Во время сборки сцепления используйте смазку для облегчения установки и снижения трения;
Проверьте работу сцепления после сборки, чтобы убедиться, что все детали установлены корректно и сцепление функционирует должным образом.

Следуя этим рекомендациям, вы сможете успешно выполнить ремонт сцепления УАЗ Хантер и продлить срок его службы. Не забывайте также о периодической проверке и обслуживании сцепления, чтобы предотвратить возникновение серьезных проблем и повысить безопасность во время движения.

Как работает сцепление, каковы его типичные неисправности, и как их избежать

Важным элементом механической трансмиссии является сцепление, которое служит для кратковременного отсоединения двигателя от трансмиссии. Кроме того, сцепление является своеобразным демпфером, защищающим двигатель от перегрузок. Как оно работает, и как продлить его жизнь?

Как работает сцепление?

В большинстве легковых автомобилей с механической коробкой передач используется сухое однодисковое сцепление. Его конструкция довольно проста: это два взаимно прилегающих диска – ведущий (корзина) и ведомый, выжимной подшипник и система привода. В однодисковом варианте первичный вал коробки передач входит в шлицевую муфту в центре ведомого диска, а поверхности маховика двигателя, накладок ведомого диска и нажимного диска корзины плотно прилегают друг к другу. За счет этого и обеспечивается передача потока мощности от двигателя к коробке передач, причем исправное сцепление спокойно «переваривает» всю мощность, развиваемую двигателем.

В обиходе ведущий диск сцепления, включающий в себя нажимной диск (с гладкой блестящей поверхностью), диафрагменную пружину (лепестки в центре) и кожух, называют корзиной

При нажатии на педаль сцепления выжимной подшипник воздействует на пластинчатые пружины корзины, из-за чего поверхности ведомого и ведущего дисков рассоединяются. Соответственно, происходит отключение первичного вала от маховика – то есть, физическое рассоединение двигателя и коробки передач, что позволяет переключить передачу или включить «нейтралку». При включении сцепления (отпускании педали) выжимной подшипник перестает давить на пластинчые пружины, и диски снова смыкаются, а демпферные пружины в центральной части ведомого диска гасят крутильные колебания, возникающие в движении.

Хорошо видны четыре демпферные пружины ведомого диска сцепления, а также изношенные фрикционные накладки

При нормальной работе сцепления оно не привлекает к себе внимания. Но при его неисправности водитель, к примеру, не сможет включить передачу или тронуться с места. Какие же возможны проблемы?

Какие неисправности могут возникнуть при работе сцепления?

Итак, с какими же проблемами в работе сцепления можно столкнуться на практике? Во-первых, это неполное выключение сцепления — как говорят опытные водители, оно «ведёт». При нажатии педали поверхности маховика и ведомого и ведущего дисков в таком случае не размыкаются полностью, и попытки переключить передачу сопровождаются хрустом и скрежетом кареток сихронизаторов, ведь полного разъединения коробки передач и мотора не происходит.

Обратная неприятность – пробуксовка сцепления: то есть, его неполное включение. При этом поверхности маховика, ведомого диска и ведущего диска, наоборот, неплотно прилегают друг к другу и проскальзывают, из-за чего может возникнуть характерный запах горелых фрикционных накладок ведомого диска, а попытка резко набрать скорость приводит лишь к увеличению оборотов коленчатого вала. От двигателя на колёса при этом передается лишь небольшая часть мощности – до тех пор, пока износ поверхностей не становится критическим.

Если сцепление «буксует», вместо автомобиля «разгоняется» только стрелка тахометра

Наконец, возможны и такие неисправности, как возникновение вибраций и посторонних призвуков при включении-выключении сцепления.

Из-за чего возникают неисправности сцепления?

Обычно каждая возникшая проблема со сцеплением имеет свою предысторию. К примеру, сцепление может начать буксовать из-за сильного износа на больших пробегах автомобиля, когда фрикционные накладки ведомого диска износились, а рабочие поверхности корзины и маховика имеют выработку.

Во-вторых, сцепление можно просто «сжечь» — например, по неопытности или после длительных перегрузок. Такое, к примеру, бывает у любителей длительных выездов «враскачку» на бездорожье или в глубоком снегу, а также у поклонников резких стартов с педалью газа в пол.

Как Прокачать Сцепление Уаз Буханка

Как прокачать сцепление самостоятельно Доброго времени суток, уважаемые автомобилисты! Технологическая операция по прокачке сцепления – вещь относительно редкая. Собственно, как и прокачка тормозной системы. Да и по алгоритму выполнения прокачка сцепления, мало чем отличается от прокачки тормозов своими руками.

Да, именно своими руками, так как прокачка сцепления, не займёт у вас много времени, и не потребует высокой квалификации автослесаря. Поэтому, не откладывая в «долгий» ящик, давайте и узнаем теорию о том, как прокачать сцепление вашего автомобиля.

Прокачка сцепления своими руками: особенности

Во-первых, когда необходима прокачка сцепления? Если быть точным, то операция называется: удаление воздуха из гидросистемы механизма управления сцеплением автомобиля. Это если по науке.

Т.е. понятно, что прокачка сцепления вам потребуется при попадании воздуха в гидравлическую систему. Как правило, это происходит из-за неисправности трубопроводов или из-за слабой затяжки резьбовых соединений системы сцепления.

Что необходимо для прокачки сцепления:

стандартный набор инструментов;
тормозная жидкость;
пустая емкость для слива тормозной жидкости;
шланг, подходящий по размеру к сливному штуцеру;
«газовый» упор или что-либо, чем вы сможете зафиксировать педаль сцепления (при условии, что прокачка сцепления осуществляется в одиночку).

Перед тем, как прокачать сцепление, необходимо произвести регулировку сцепления. Дело в том, что прокачка сцепления будет невозможна, если отсутствует свободный ход толкателя поршня главного цилиндра. По сути, поршень и толкатель – это запорный клапан, и если свободный ход отсутствует, то он будет закрыт.

Как прокачать сцепление на Уаз

Как прокачать сцепление

правильно у многих авто любителей возникает такой вопрос. Прокачка сцепления

Аналогичная ситуация происходит при неисправности оттяжной пружины и, соответственно, заедании педали при переходе в крайнее верхнее положение.

Как прокачать сцепление: технология

Прокачка сцепления производиться, как при наличии в системе сжатого воздуха, так и без него. Итак, приступаем.

в бачок главного цилиндра долить рабочей жидкости по уровню не ниже 1,5-2 см. от верхнего края бачка. Наполнение бачка осуществляется через сетчатый фильтр для предотвращения попадания в систему посторонних примесей.
в верхней части корпуса ПГУ нужно снять резиновый колпачок с перепускного клапана и надеть на него шланг. Другой конец шланга опускаем в приготовленную ёмкость 0,5 л. наполненную на 1/3 тормозной жидкостью.
перед тем, как нажимать на педаль сцепления, на один оборот отворачиваем перепускной клапан. Помощник нажимает на педаль сцепления до упора до тех пор, пока поступление пузырьков воздуха из шланга в емкость не прекратится.
нужно следить за тем, чтобы уровень жидкости в бачке не опускался ниже 3,5см от края. При необходимости доливайте жидкость в бачок.
итак, педаль сцепления остаётся нажатой до упора, выход пузырьков воздуха прекратился, необходимо плотно завернуть перепускной клапан.
народный опыт подсказывает, что прокачка сцепления ускоряется, если перепускной клапан заворачивать каждый раз, после нажатия на педаль. Затем отпускать педаль и повторять операцию. Как правило, достаточно трех нажатий педали, и воздух выходит из системы.
снимаем шланг со штуцера, надеваем предохранительный колпачок и доливаем жидкость в бачок: 1,5 – 2 см от края.

Прокачка

После успешной установки и сборки элемента необходимо залить новую гидравлическую жидкость. Используется та же, что и для тормозной системы. После этого откручиваем воздушный клапан рабочего цилиндра на несколько оборотов и нажимаем 5-7 раз на педаль сцепления. Чтобы по нескольку раз не бегать в салон, позовите помощника, который будет прокачивать систему. Будьте внимательны – при нажатии на педаль из клапана польется гидравлическая жидкость. Поэтому предварительно подготовьте емкость. Это может быть обычная бутылка из-под минеральной воды. А чтобы не было подтеков, используйте резиновый шланг. Один конец наденьте на воздушный клапан, а второй опустите в горлышко бутылки. Вначале жидкость будет брызгать – это нормально. При последующих нажатиях количество воздуха будет уменьшаться. Нажимайте на педаль до тех пор, пока со шланга не пойдет чистая, без пузырьков жидкость. Это будет означать, что воздуха в системе больше не осталось. Закрутите обратно клапан и наденьте защитный резиновый колпачок. Ввиду ее места расположения, на деталь постоянно попадает вода, грязь и пыль. Чтобы защитить клапан от засора, предусмотрен этот резиновый колпачок. Проверьте уровень под капотом. При необходимости долейте до максимальной отметки. Во время эксплуатации поддерживайте уровень на максимуме. На это этапе прокачка рабочего цилиндра сцепления УАЗа завершена. Педаль приобретет свой заводской ход.

Снятие болтов картера сцепления

1. Сначала необходимо поднять автомобиль с помощью гидравлического домкрата и установить его на подставки для обеспечения безопасности работы.

2. Откройте капот и отсоедините провод от клеммы аккумуляторной батареи. Это предотвратит случайное включение зажигания.

3. Снимите коробку передач и переднюю дифференциальную коробку, чтобы получить доступ к картеру сцепления.

4. Отверните шесть болтов, которыми картер сцепления крепится к двигателю. Они обычно расположены равномерно вокруг картера.

5. Аккуратно отодвиньте картер сцепления от двигателя и снимите его с автомобиля.

6. После снятия картера сцепления будет видна сцепная вилка. Проверьте ее состояние и смазку. В случае необходимости, замените или смажьте сцепную вилку.

7. Также рекомендуется осмотреть и чисто протереть поверхность картера и поверхность сцепления в двигателе.

8. Перед установкой нового картера смажьте его поверхность и поверхность сцепления в двигателе чистой смазкой.

9. Установите новый картер сцепления на место и закрепите его болтами с помощью динамометрического ключа. При затягивании болтов следуйте рекомендациям производителя автомобиля.

10. После закрепления картера сцепления, установите обратно коробку передач и переднюю дифференциальную коробку.

После выполнения этих шагов, картер сцепления будет снят и готов к ремонту или замене

Обратите внимание на технические требования производителя автомобиля и следуйте указаниям в руководстве пользователя

Замена диска сцепления

Как правило, ремонт такого механизма как диск сцепления подразумевает полную замену его, или отдельных частей. Причиной тому служат существенные деформации и износ деталей. В таком случае ремонт их невозможен, или является целесообразным с финансовой точки зрения. Необходимость замены диска, как правило, наступает при пробеге от 80 тысяч километров. Но при некоторых условиях, такая работа может потребоваться и раньше.

Часто ускоряется процесс деформации и износа диска сцепления. Причинами тому могут быть следующие факторы:

агрессивный стиль ведения авто;
довольно резкий старт при высоких оборотах двигателя;
попадание посторонних жидкостей, а также масла;
начало движения с пробуксовкой.

Неисправность диска сцепления может привести к полному обездвиживанию автомобиля. Однако, этого можно избежать, если стали заметны признаки неправильной работы. Одним из сигналов поломки может стать тот факт, что автомобиль продолжает движение при выжатой педали сцепления.

При обнаружении подобного рода сигналов требуется обращение в автосервис к компетентным специалистам, которые смогут определить состояние системы и провести необходимые работы для ее восстановления. Обращаясь к нам, вы можете быть уверены в качестве и надежности проводимых работ.

Самостоятельная замена сцепления

машины у нас, правда лифтованные. под ними сидеть можно без проблем.

заодно интересует вопрос, как далеко нужно кпп отодвигать от мотора чтобы диск заменить, корзину и маховик?

Ведомый диск фирмы ЛУК для 514 дизеля показал очень приличныеи результаты, а так-же обеспечивает плавное троганье с места. На диске так и написано-514.

И ещё. Для снятия КПП/РК с пола очень хорошо подходит подкатной домкрат, такой как на шиномонтажках.

Хорошие цены в Казани.

6-8 тыр по Москве.

Поменял сегодня сцепление, заняло два дня, что можно списать на отсутствие опыта (до этого только колеса на машине менял). Коробку/раздатку снимал/ставил один, лежа на травке. Ничего трудного в этом процессе нет. При съеме/установке коробки помогает грузовая стяжка, пропущенная через место крепления траверсы, и закрепленная за порог, при установке коробки можно ногой выбирать слабину стяжки. Домкрата использовал два бутылочных, но можно обойтись и одним под двигатель. Чтоб было повыше заехал на несколько досок, ну и выбрал рельеф что бы между колесами было небольшое углубление. Раздатку воткнуть чуть сложнее чем коробку, думаю это из-за того что вал у коробки конусообразный, поэтому проще попасть в пазы.

У меня патриот 2012 года, коробку перед тем как вышла пришлось немного покрутить вокруг своей оси, но это было нетрудно.

Вобщем операция эта никакого ужаса у меня не вызвала, а после замены было чувство глубокого удовлетворения от проделанной работы.

Хочу поблагодарить всех кто не поленился описать собственный опыт и вдвойне поблагодарить тех кто сделал фотографии процесса.

Я много почерпнул с этих страниц:

И да, отключите датчики (датчик) кислорода от глушака перед тем как его открутить, а то некрасиво когда здоровая труба повисает на нескольких тонких проводках

Перед тем как менять сцепление конечно не хватало фоток. Но кое где кое что посмотрел и полез с товарищем. На эстокаде управились за день, 8часов. Раздатку не отсоединяли. Потом прикинули, в следующий раз уже часов за 6 наверно сделаем, кое где протупили и потеряли время.

Начали готовиться мы издалека. Во-первых почитали о сложностях. Во-вторых, за день до предполагаемой замены сцепления, сделали лифт кузова, т.к. прочитали, что так будет значительно легче.

Открутили от РК карданы. Задний в сторону откинули, передний совсем сняли. Открутили штаны и пружинное соединение за катализатором, сняли щиток вокруг катализатора. Сняли РЦС. Поддомкратили раздатку и открутили поперечину под коробкой. Опустили домкрат и заводя с торца раздатки набор удлинителей (разной длины, но в сумме около метра длиной) мы комфортно открутили все болты в верхней части КПП. КПП отжали от двигателя монтировкой, положили на чурбаки на эстокаде и спустили на пол. Мне, как мозгу всей операции и отвечающему за все нюансы, достался передний край агрегатов, поэтому я тяжести вообще не заметил, мог одной рукой свою сторону таскать. Вот с заднего края мой брательник конечно попыхтел. Но справился, он парень здоровый.

Вот как-то так. Сэкономили немного денег на сервисе.

А в заключение скажу что крутите все что мешает.

Сборка сцепления УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409)

Сборка ведомого диска сцепления УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409) производится в следующем порядке:

приклепать пружинные пластины к диску стальными заклепками;
приклепать фрикционные накладки к пружинным пластинам алюминиевыми заклепками;
установить диск и пластину демпфера на ступицу с пружинами и расклепать упорные пальцы;
на квадратный конец ступицы надеть фрикционную шайбу гасителя, теплоизолирующую шайбу, тарельчатую пружину;
сжать пружину до совпадения с канавкой на ступице и повернуть на 45° до фиксации выступом шайбы гасителя.

Сборка корзины сцепления УАЗ-Хантер, УАЗ-31519 (двигатель ЗМЗ–409) производится в следующем порядке:

надеть на усы кожуха опорные кольца и диафрагменную пружину;
сжать пружину до плоского состояния и загнуть 15 усов кожуха;
приклепать соединительные пластины к нажимному диску так, чтобы после приклепки они могли с усилием проворачиваться;
установить нажимной диск с пластинами в сборе в кожух с диафрагменной пружиной в сборе и приклепать соединительные пластины к кожуху;
установить нажимной диск в сборе в приспособление и проверить размер от привалочной плоскости кожуха до концов лепестков пружины, который должен быть 43,5 ± 2 мм, а также биение (отклонение лепестков от положения в одной плоскости), которое не должно превышать 0,65 мм.

При необходимости лепестки выровнять путем их деформации, не снимая с приспособления, после чего произвести статическую балансировку. При необходимости дисбаланс устранять установкой специальных грузиков в отверстия кожуха. Допустимый остаточный дисбаланс 10 г/см.

Подведем итоги

Теперь можно подвести итоги и отметить, что водителю важно следить за тем, что сцепление полностью исправно, и тогда цилиндр сцепления не будет подвергаться замене. Не забывайте своевременно доливать в бачок тормозную жидкость

Помните, что неисправная муфта на UAZ Patriot может привести к довольно серьезным последствиям.

Главный цилиндр снимайте для замены при утечке жидкости, неполном включении сцепления (может быть вызвано износом переднего уплотнительного кольца или засорением компенсационного отверстия).

С помощью шприца откачайте тормозную жидкость из бачка главного цилиндра.

Отверните гайку крепления трубки к главному цилиндру сцепления и отведите трубку в сторону

Для предотвращения вытекания рабочей жидкости из трубопровода привода выключения сцепления наденьте на конец трубопровода резиновый колпачок.

Извлеките шплинт из отверстия пальца педали привода выключения сцепления.

Снимите наконечник толкателя с пальца педали привода выключения сцепления.

Отверните две гайки крепления главного цилиндра

Извлеките главный цилиндр.

Установите главный цилиндр выключения сцепления в порядке, обратном снятию.

Внимание! Длина толкателя 8 равна 112 мм. В процессе эксплуатации длину толкателя не регулировать

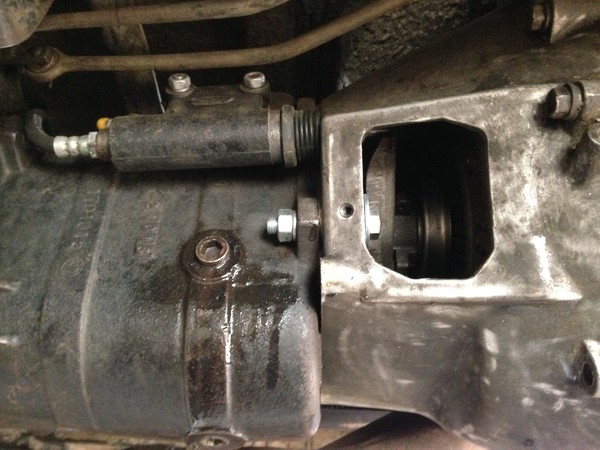

Выверните болт-штуцер крепления соединительной муфты шланга к рабочему цилиндру привода выключения сцепления

Отсоедините шланг от цилиндра.

Не потеряйте уплотнительные шайбы, установленные с двух сторон соединительной муфты шланга.

Выверните два болта крепления рабочего цилиндра привода выключения сцепления к картеру сцепления

Снимите рабочий цилиндр.

Установите рабочий цилиндр привода выключения сцепления в порядке, обратном снятию.

Удалите воздух из гидропривода выключения сцепления (см. Прокачка сцепления УАЗ Патриот).

Переборка рабочего цилиндра

Разборку рабочего цилиндра производите в следующем порядке:

— отсоедините от рабочего цилиндра резиновый защитный колпак 6 (рис. 1) и выньте толкатель 8 вместе с колпаком;

— снимите колпак с толкателя;

— выньте из корпуса рабочего цилиндра стопорное кольцо 7;

— выньте поршень 4 с уплотнительной манжетой и пружину 2 из корпуса цилиндра; во избежание

повреждения поршня и манжеты подведите сжатый воздух

к отверстию для шланга;

— снимите с поршня уплотнительную манжету 5;

— выверните перепускной клапан 9;

— снимите с клапана защитный колпачок.

Детали рабочего цилиндра тщательно промойте в тормозной жидкости или в спирте, продуйте сжатым воздухом и осмотрите.

Все резиновые уплотнительные манжеты цилиндра должны быть мягкими и эластичными.

Затвердевшие, разбухшие или имеющие на рабочих поверхностях вырывы и трещины замените.

На зеркале главного цилиндра не должно быть рисок, раковин, и значительных износов.

При сборке рабочего цилиндра нужно убедится, что пружина уверенно перемещает поршень в цилиндре до упора в стопорное кольцо.

Подшипник 1 выключения сцепления в сборе с муфтой установлен на направляющей втулке 4 и вставлен в вилку 2 выключения сцепления.

Вилка выключения сцепления опирается на шаровую опору 3, ввернутую в картер сцепления.

Установите автомобиль на смотровую канаву или подъемник.

Сдвиньте немного вперед по направляющей втулке подшипник выключения сцепления с вилкой

Снимите вилку выключения сцепления с шаровой опоры, сдвинув ее в направлении, показанном стрелкой.

Снимите подшипник выключения сцепления в сборе с вилкой.

В муфте подшипника выключения сцепления выполнены два паза, за счет которых муфта удерживается в вилке.

Извлеките из вилки муфту в сборе с подшипником выключения сцепления.

Внимательно осмотрите вилку выключения сцепления в местах ее контакта с муфтой подшипника выключения сцепления, опорой вилки и толкателем поршня рабочего цилиндра.

На вилке не должно быть явных следов износа, задиров и деформации.

Перед сборкой нанесите тонкий слой консистентной смазки на направляющую втулку подшипника выключения сцепления

на внутреннюю поверхность муфты подшипника выключения сцепления.

на опору вилки и в места контакта вилки с толкателем поршня рабочего цилиндра.

Вставьте в вилку новую муфту с подшипником выключения сцепления, наденьте удерживающую пластину на упор.

Наденьте вилку с муфтой подшипника выключения сцепления на направляющую втулку крышки подшипника первичного вала.

Сцепление – основная многофункциональная конструкция трансмиссии автомашины. Данный модуль находится сразу за двигателем.
