Раздаточная коробка уаз-патриот (уаз-3163)

Общая информация

Для начала разберёмся, что это за деталь и зачем она нужна?. Раздаточная коробка является агрегатом, который отвечает за распределение крутящего момента от двигателя машины к несколько-приводным механизмам, а они достаточно часто увеличивают число передач в трансмиссии.

На некоторых автомобилях этой марки устанавливается усовершенствованная мелкомодульная коробка. В такой коробке зубчики шестерёнок включения переднего и заднего моста, зубчики венцов валиков привода переднего, а также заднего моста изготовляются с модулем — 2,5 мм (в других раздаточных коробках — 3,5 мм). Раздаточные коробки можно заменять друг другом, к тому же внешне они абсолютно одинаковы.

Техническое обслуживание

Как и любая другая деталь автомобиля, раздаточная коробка также требует определённого ухода. Итак, необходимое техническое обслуживание:

Проводите регулярную проверку уровня масла, чтобы своевременно замените его

Следует обратить ваше внимание на то, что во время функционирования автомобиля может понизиться уровень масла в коробке передач до 8 мм относительно нижней каёмки заливного отверстия, а также его повышение. В таком случае нет необходимости выравнивать уровень масла, потому как общий объём масла способствует нормальному функционированию обоих узлов.
Регулярно проводите проверку всех креплений;
В случае подтекания масла необходимо обнаружить и устранить причину, а именно заменить вышедшие из строя манжеты, заглушки, прокладки и тому подобное;

Распространённые неполадки и причины их возникновения

Возможные неполадки с коробкой у машины УАЗ патриот:

Поломались зубчики шестерёнок;
Подтекает масло через сальники;
Гудят раздатки, шумит коробка автомобиля УАЗ патриот;
Износились или разрушились подшипники;
Самостоятельно выключается пониженная передача.

Теперь рассмотрим причины неполадок раздаточной коробки УАЗ Патриот:

Плохо прикручена раздаточная коробка;
Нарушено крепление двигателя УАЗ патриот;
Низкая качественность деталей, а именно сальников и подшипников;
Долгосрочная езда и использованием неправильно накачанных колёс;
Долгосрочная езда с подключённым передним мостом;
Износилась раздаточная коробка автомобиля УАЗ патриот. Достаточно часто это происходит из-за небольшой качественности или вообще отсутствия необходимого количества трансмиссионного масла;
Огромные перегрузки во время эксплуатации или из-за необходимости, или маленького опыта вождения;
Произведение несвоевременной замены трансмиссионного масла;
Бьется карданный вал. Довольно часто это происходит из-за маленькой качественности вала, нарушения крестовин, разрушения подвесного подшипника или несвоевременная шприцовка;
Использование с маркой трансмиссионного масла не соответствуя назначению или сезону;
Отсутствует смазка в шлицевом соединении карданного вала;
Некачественный тюнинг, а именно ход и длина карданного вала не соответствует внесённым изменениям;
Не очень качественный тюнинг, а именно неправильные передаточные числа трансмиссии.

Небольшие советы по теме раздаточной коробки УАЗ патриот:

Следует обратить ваше внимание на то, что передний мост постоянно должен находиться в выключенном состоянии, кроме крайней необходимости;
Раздаточная коробка не оснащена межосевым дифференциалом, а это оказывает значительное влияние на её время жизни при постоянном или достаточно длительном подключении переднего моста.

Техническое обслуживание раздаточной коробки УАЗ Патриот

Независимо от условий использования автомобиля необходимо регулярно осматривать раздаточную коробку УАЗ Патриот на предмет потеков. Для нормальной работы узла необходимо проводить техническое обслуживание.

При эксплуатации машины необходимо периодически менять масло в картере. Замена масла в раздатке осуществляется через определенное количество пройденных километров. Производитель рекомендует первый раз менять масло после прохождения автомобилем 5 000 километров. Последующие разы смазка меняется через каждые 25 – 30 тысяч километров.

Промежуток между заменами масла может быть сокращен в зависимости от условий эксплуатации автомобиля. При агрессивной езде качество смазки ухудшается, что негативно влияет на работу узла.

КПП от Dymos на УАЗ Патриоте

Узел оснащен пятиступенчатым механизмом выбора передач, который в плане надежности зарекомендовал себя с положительной стороны. Коробка требует минимум ухода и славится отменным ресурсом. Несмотря на то, что трансмиссия и раздатка Даймос являются совмещенными агрегатами, производитель предусмотрел для них смазку с разной консистенцией.

Для снятия раздаточного узла с целью ремонта потребуется прибегнуть к одновременному демонтажу трансмиссионного агрегата. Для этой цели подходит схема. Только после такой процедуры станет возможным разъединение механизмов. Соединяются агрегаты посредством гаек. Между корпусами присутствует слой герметика.

На фото видим трансмиссию Dymos, совмещенную с раздаточным агрегатом.

Если появился интерес к технологии демонтажа и разборки коробки, то с ней можно ознакомиться здесь на сайте.

Теперь поговорим о видах неисправностей, которые характерны для раздаточного агрегата УАЗ Патриот, и причинах их вызывающих. Вероятно, после диагностики вашему автомобилю потребуется ремонт, и для этой цели пригодится схема.

Характеристика МКПП на UAZ Patriot

Раздаточная коробка УАЗ Патриот

Установленная на УАЗ коробка передач отличается высокой надежностью. При правильном обслуживании, соблюдении правил по эксплуатации, данный тип КПП может проработать около 300000 км.

Следует отметить легкость и оперативность переключения скоростных режимов. Передаточные числа коробки хорошо сбалансированы. Приводной механизм МКПП позволяет выбирать необходимую скорость.

Механическая коробка передач УАЗ Патриот не требует проведения частых ремонтов. Периодически автовладелец должен отслеживать количество масла в КПП. Интервал замены трансмиссионной жидкости – 60000 км.

Подушка КПП на УАЗ Патриот обеспечивает необходимую поддержку механики, она имеет хорошую устойчивость к нагрузкам. В большинстве случаев при ее повреждении отмечается характерная вибрация при старте.

Установленная защита коробки и раздатки гарантирует их сохранность от ударов и повреждений. Данное изделие обладает высокой степенью жесткости и прочности.

Типы раздаток УАЗ Патриот их назначение и устройство

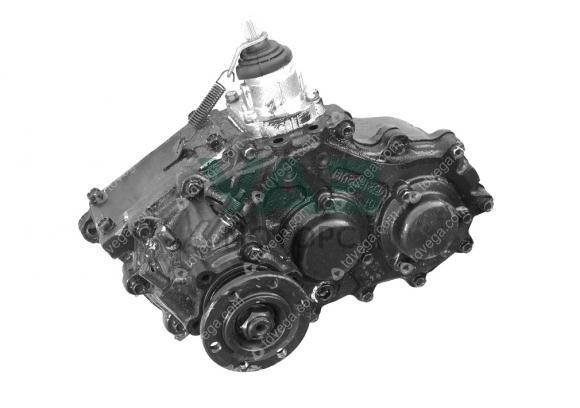

До 2014 года производитель оснащал автомобиль раздаточной коробкой с механическим приводом. Раздатка управляется рычагом, расположенным в салоне. Начиная с 2014 года завод изготовитель устанавливает на авто устройство фирмы dymos. Раздаточная коробка УАЗ Патриот dymos имеет электронное управление.

Раздатка предназначена для распределения крутящего момента между ведущими мостами автомобиля. Задний мост модели имеет постоянный привод. Передняя ось подключается при помощи раздатки. Передача крутящего момента от раздатки к мостам осуществляется карданными валами.

Для улучшения показателей проходимости по бездорожью раздаточная коробка оснащена пониженной передачей. Она понижает крутящий момент, передающийся от коробки переключения передач. Раздатка жестко закреплена на корпусе коробки переключения передач.

Привод устройства осуществляется вторичным валом КПП. Внутри изделия с механическим управлением расположен блок шестерен. Они установлены на валах. Введение шестерен в зацепление осуществляется двумя штоками. Один шток подключает передний мост, второй включает пониженную передачу.

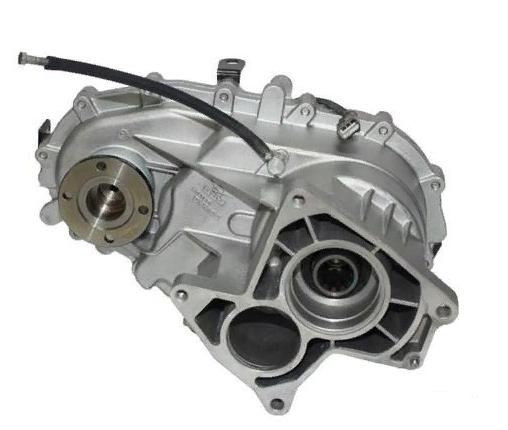

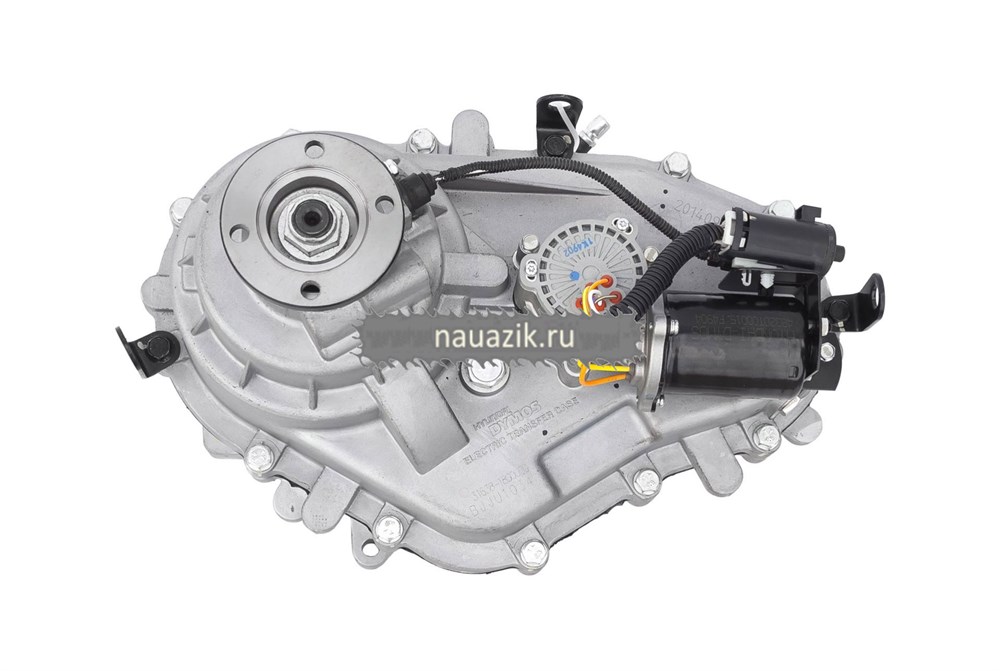

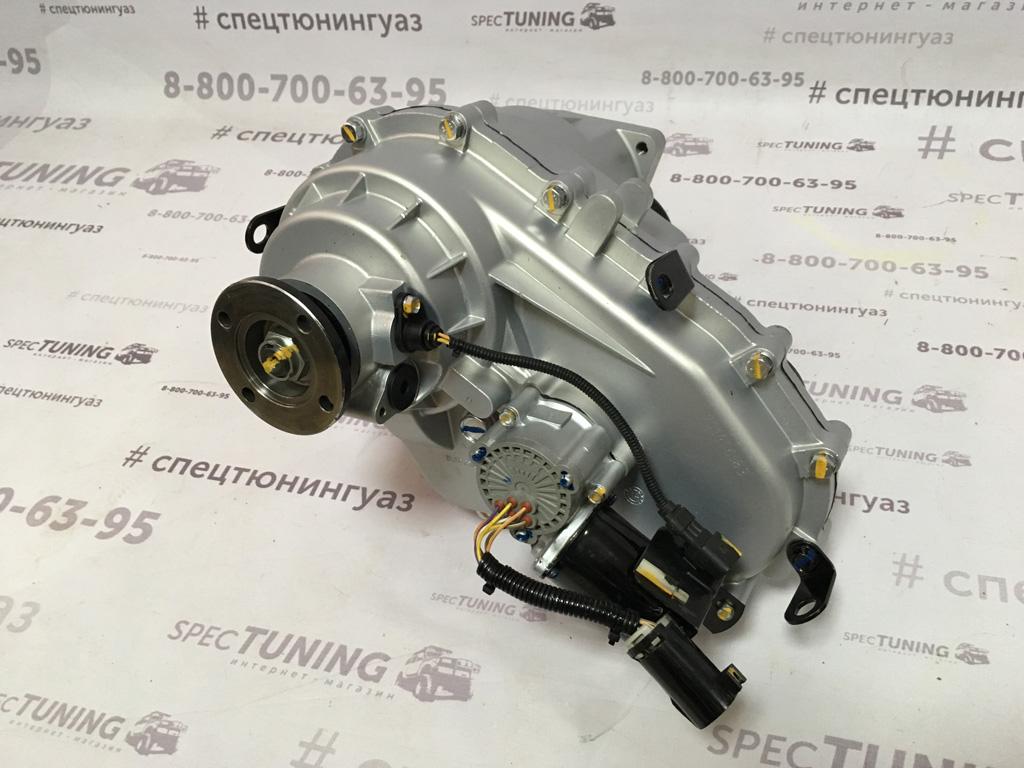

Изделие фирмы dymos конструктивно отличается. Передача крутящего момента между валами осуществляется при помощи металлической цепи.

Это снижает шум при движении автомобиля. Управление устройством электронное, выполнено в виде переключателя, установленного в салоне.

При повороте рукоятки блок управления раздаткой УАЗ Патриот подает питание на встроенные электромоторы. Они переводят штоки в необходимое положение. Электродвигатели установлены на корпусе раздаточной коробки.

Процесс замены масла

Для замены смазки необходимо:

Прогреть смазку. Для этого проехать на автомобиле от 2 до 4 километров. Горячее трансмиссионное масло быстрее вытечет из картера;
Установить автомобиль на яму или эстакаду;
Установить под колеса противооткатные устройства;
Очистить заливную и сливную пробки от загрязнений металлической щеткой;
Подготовить емкость объемом не менее 1 литра. Она необходима для сбора отработанного масла. Лучше выбрать емкость с широкой горловиной;
Открутить заглушку заливного отверстия. Необходимо для попадания в картер воздушной массы;
Подставить емкость под сливное отверстие и открутить заглушку. Во избежание получения ожогов необходимо исключить попадание горячей смазки на открытые участки тела;
Очистить внутреннюю сторону заглушек от загрязнений и металлической стружки;
Закрутить заглушку сливного отверстия;
Залить масло. Для этого используются специализированные шприцы или нагнетатели. Уровень масла должен быть по нижний край заливной горловины;
Закрутить пробку заливного отверстия.

После выполнения процедуры необходимо устранить потеки масла, образовавшиеся при замене смазки. Это необходимо для дальнейшего контроля над герметичностью узла. Проверять уровень жидкости в картере рекомендуется после прохождения автомобилем 15 000 километров.

Из вышеперечисленного следует, что раздатка автомобиля УАЗ Патриот это надежный узел трансмиссии. Комплектующие РК отличаются высокой прочностью. Для нормальной работы узла необходимо регулярно проводить техническое обслуживание. Несвоевременная замена смазки в картере может привести к заклиниванию механизма или быстрому износу деталей.

Схема раздаточной коробки

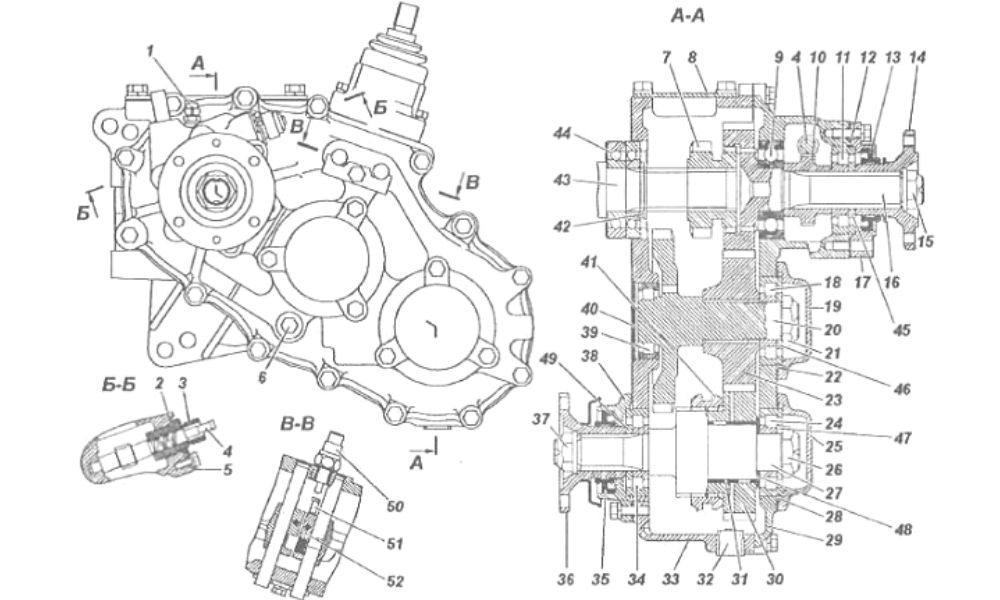

Рис.1. Раздаточная коробка (раздатка) УАЗ-Патриот (УАЗ-3163)

1 -предохранительный клапан;
2 -уплотнительное кольцо;
3 -штуцер;
4 -ведомая шестерня спидометра;
5 -стопор;
6 — пробка маслозаливного (контрольного) отверстия;
7 -шестерня ведущая (шестерня включения прямой и понижающей передач);
8-крышка люка;
9, 11 -подшипники вала привода заднего моста;
10 -ведущая шестерня спидометра;
12, 22, 28, 42 -стопорные кольца;
13, 35 -манжеты;
14, 36 -фланцы с отражателем;
15, 37 -гайки;
16 -вал привода заднего моста;
17, 38 -крышки;
18, 39 -подшипники промежуточного вала;
19, 25 -крышки подшипников;
20 -промежуточный вал;
21, 26 -гайки;
23 -шестерня промежуточная;
24, 34 -подшипники вала привода переднего моста;
27 -вал привода переднего моста;
29 -крышка картера;
30 -шестерня привода переднего моста;
31 -подшипник шестерни;
32 -пробка сливного отверстия;
33 -картер; 40 -заглушка;
41 -муфта отключения переднего моста;
43 -ведущий вал (вторичный вал коробки передач);
44 -подшипник ведущего вала (вторичного вала коробки передач);
45,46,47,49 -упорные кольца подшипников;
48 -упорная шайба;
50 -датчик включения переднего моста;
51 -толкатель;
52 -вилка включения переднего моста.

В процессе эксплуатации раздатки УАЗ-Патриот проверяйте уровень масла и заменяйте его в сроки, предусмотренные таблицей смазывания. Периодически проверяйте все крепления.

При обнаружении течи выясните причину и неисправные детали (прокладки, манжеты) замените, на резьбу сквозных болтов и плоскости разъема нанесите авто герметик-прокладку. Уровень масла в раздаточной коробке должен быть у нижнего края заливного отверстия. Раздаточная коробка регулировок не имеет.

Техобслуживание раздаточной коробки

Как и любое другое устройство автомобиля, для стабильной работы раздатка УАЗ Патриот требует систематического ухода, поскольку внедорожник нередко эксплуатируется в затрудненных условиях, и его узлы подвергаются повышенным нагрузкам. Необходимо регулярно проверять уровень трансмиссионного масла и вовремя осуществлять его замену.

Указания производителя о периодичности замены трансмиссионки УАЗ Патриот содержатся в предлагающемся к машине руководстве пользователя. Для новых авто, недавно покинувших конвейер, процедура первичной смены трансмиссионной жидкости предписана не позднее, чем через 5 тыс. км. пробега. Настолько небольшой интервал обусловлен тем, что в ходе притирки новых деталей друг к другу, происходящей при обкатке автомобиля, существует высокая вероятность появления металлических частиц, которые способны отрицательно повлиять на долговечность механизмов.

Дальнейшая ротация трансмиссионного масла рекомендована после каждых 30 тыс. км пробега (примерно 2 года езды) + проверка через каждые 15 тыс. Однако нужно понимать, что длительность промежутков между заменами может зависеть от условий эксплуатации транспорта и качества заливаемого в трансмиссию продукта.

Какое масло лучше использовать?

Применение высококачественного продукта, рекомендованного производителем или аналогичного – залог надлежащей работы автомобиля и долговечности его деталей. В руководстве по эксплуатации УАЗ Патриот рекомендовано использование для тех или иных узлов трансмиссии масел с разными показателями. Однако на практике не очень целесообразно приобретать сразу три сорта жидкости, тем более что продается оно в таре от 1 л. и у вас будут существенные остатки.

Что специалисты рекомендуют заливать во все трансмиссионные узлы

Масло

Для чего

75W90 API GL 4 Хорошо себя зарекомендовавшее на раздатке Даймос

и 75W90 API GL 3 В случае с раздаткой УАЗ Патриот старого типа.

Объем масла, требующийся для раздатки УАЗ Патриот, как указано в руководстве, ровняется 0,7 литра, для мостов – 2,7 л (1,4 для переднего и 1,3 для заднего) и 2,5 л для КПП. Соответственно, если вы решите использовать одну и ту же трансмиссионку для всех узлов, вам понадобится 6 л масла.

Проверяется уровень мерным щупом, которым должен быть оборудован автомобиль

При этом нужно принять во внимание, что активная эксплуатация авто может приводить к понижению уровня масла до 8 мм относительно указанного уровня. В таком случае в выравнивании уровня масла нужды нет, поскольку общий его объем обеспечит надлежащую работу всех узлов

Процедура замены масла

Перед этим надо проехать порядка 10 км, чтобы жидкость в системе разжижилась нагревшись и быстро слилась. Загнав автомобиль на яму, находим сливное и заливное отверстия, устанавливаем под сливное емкость, в которую будет стекать отработка. Очищаем прилегающую к указанным отверстиям поверхность от грязи. Затем откручиваем ключом пробку заливного отверстия чтобы сбросить давление.

Откручиваем пробку сливного отверстия, стараясь не обжечься горячим маслом. Дожидаемся, пока отработка полностью стечет, после чего плотно закручиваем пробку слива и заливаем при помощи технического шприца свежее масло пока оно не начнет вытекать обратно. Не забываем в конце закрутить пробку заливной горловины.

Вместе с заменой масла в раздаточной коробке УАЗ Патриот рекомендуется заменять его и в коробке передач. После замены масла надо проехать на машине несколько километров, после чего снова загнать на яму или эстакаду и произвести осмотр трансмиссии на предмет утечки. Обнаружив протекание масла, нужно выявить причину и устранить ее путем подтягивания крепежных элементов или замены неисправных сальников, манжет и заглушек. Все ключевые крепления трансмиссии нужно регулярно проверять и при необходимости подтягивать.

Детали раздаточной коробки УАЗ Патриот предназначены для эксплуатации в агрессивных условиях. Поэтому они отличаются повышенной прочностью. Однако же срок ее надлежащей службы зависит в конечном счете от того, насколько тщательно владелец соблюдает инструкции по обслуживанию.

Источник статьи: http://prouazik.ru/harakteristiki/razdatka-patriot.html

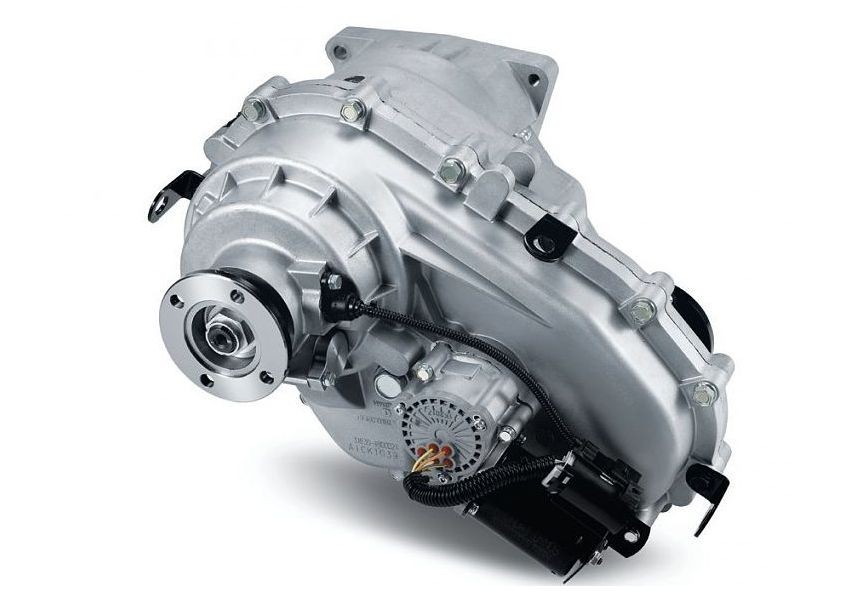

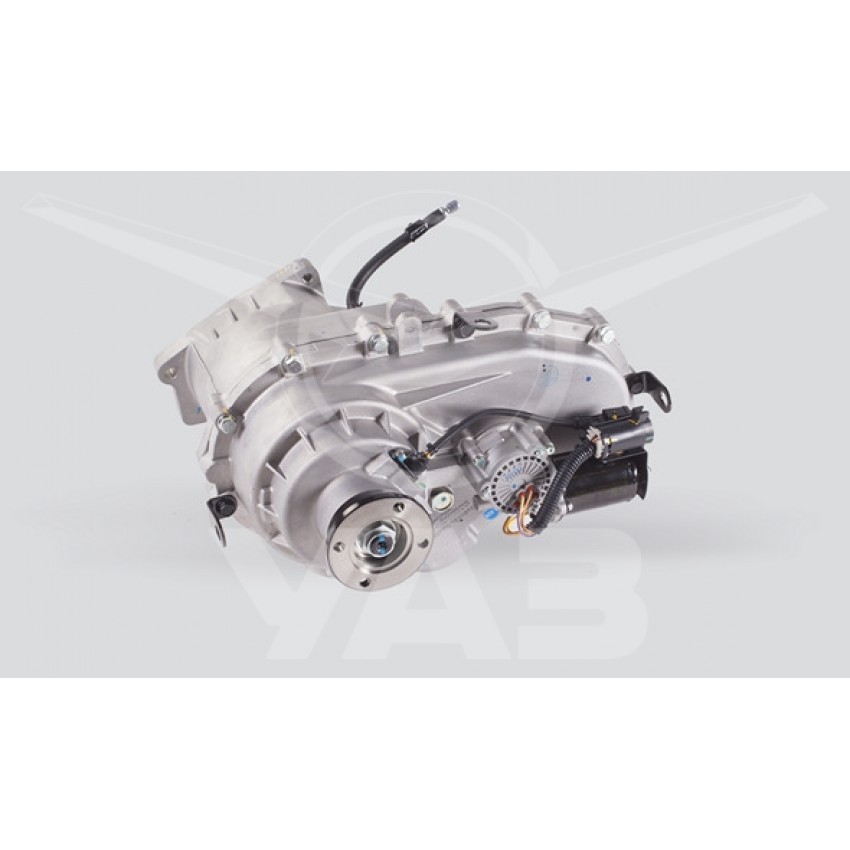

Раздаточная коробка dymos Уаз Патриот

В системе полного привода внедорожника UAZ Patriot присутствует такой важный узел, как раздаточная коробка. Данный механизм необходим для перераспределения вращающего момента между приводными валами.

До 2013 г. ульяновский производитель оснащал свои новые UAZ Patriot механическим раздаточным узлом. Затем разработчики решили обновить привод. В числе главных обновлений фигурировала замена штатной раздатки на более совершенный корейский механизм Dymos. Но корейской здесь является только компания, а само производство агрегата осуществляется в КНР.

Наша статья расскажет о том, что собой представляет раздатка Даймос для УАЗ-3163, где будут рассмотрены конструктивные особенности узла и основные преимущества перед классической механической конструкцией. Расскажем о том, когда требуется ремонт, при выполнении которого пригодится схема.

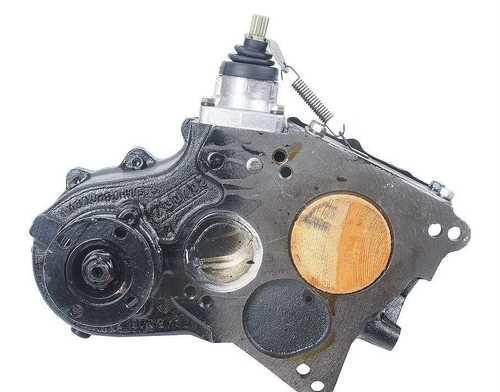

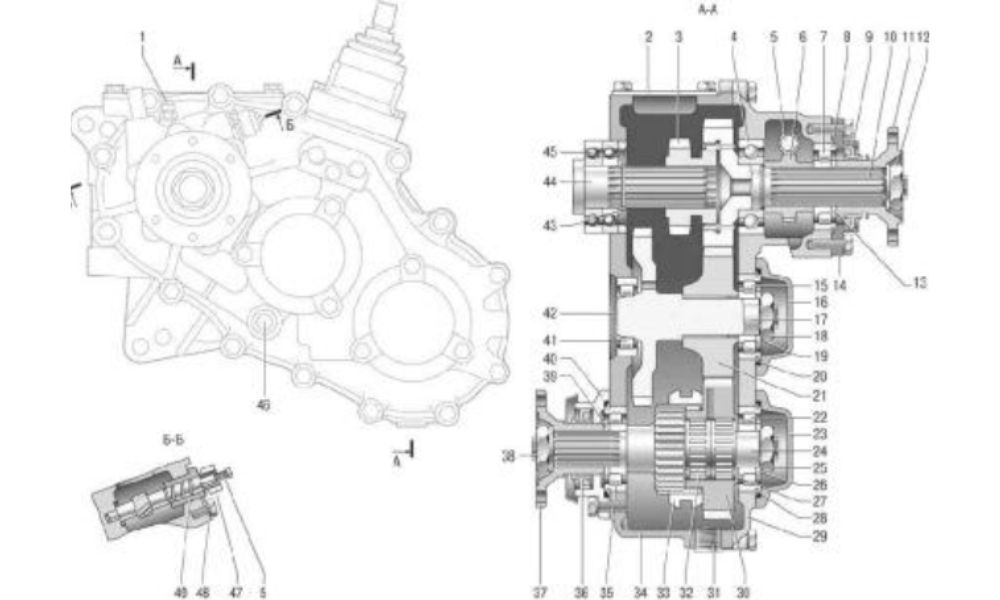

Раздаточная коробка УАЗ-Хантер, УАЗ-31519

1 – предохранительный клапан;
2 – крышка люка;
3 – ведущая шестерня (шестерня включения прямой и понижающей передач);
4, 7 – подшипники вала привода заднего моста;
5 – ведомая шестерня спидометра;
6 – ведущая шестерня спидометра;
8, 20, 28, 43 – стопорные кольца;
9, 36 – сальники;
10 – вал привода заднего моста;
11, 37 – фланцы с отражателем;
12, 18, 25, 38 – гайки;
13, 19, 26, 39 – уплотнительные кольца подшипников;
14, 40 – крышки;
15, 41 – подшипники промежуточного вала;
16, 23 – крышки подшипников;
17 – промежуточный вал;
21 – шестерня промежуточная;
22, 35 – подшипники вала привода переднего моста;
24 – вал привода переднего моста;
27 – упорная шайба;
29 – крышка картера;
30 – шестерня привода переднего моста;
31 – пробка сливного отверстия;
32 – подшипник шестерни;
33 – муфта выключения переднего моста;
34 – картер;
42 – заглушка;
44 – ведущий вал (вторичный вал коробки передач);
45 – подшипники ведущего вала (вторичного вала коробки передач);
46 – пробка маслоналивного (контрольного) отверстия;
47 – штуцер;
48 – упорная шайба;
49 – уплотнительное кольцо.

Раздаточная коробка УАЗ-Хантер, УАЗ-31519 предназначена для распределения крутящего момента между ведущими мостами. На автомобилях UAZ Hunter установлены двухступенчатые раздаточные коробки с понижающей передачей, одним рычагом переключения, без межосевого дифференциала. Крутящий момент от коробки передач подводится к ведущему валу раздаточной коробки.

Ведомый вал постоянно соединен через карданную передачу с главной передачей ведущего заднего моста автомобиля. При включении привода переднего моста валы соединяются между собой зубчатой муфтой и вращаются с одинаковыми угловыми скоростями.

РаздаткаУАЗ-Хантер, УАЗ-31519 состоит из чугунного картера с крышкой, ведущего, промежуточного и ведомого валов, вала привода переднего моста, зубчатых колес и зубчатой муфты выключения переднего моста. Раздаточная коробка УАЗ-Хантер, УАЗ-31519 прикреплена четырьмя болтами к задней стенке картера коробки передач и уплотнена герметиками.

Центрирование раздаточной коробки относительно коробки передач осуществляется по наружной обойме двухрядного подшипника вторичного вала коробки передач. На задней части картера раздаточной коробки установлен механизм стояночного тормоза.

В картере раздатки УАЗ-Хантер, УАЗ-31519 на подшипниках качения установлены ведущий и промежуточный валы, валы привода переднего и заднего мостов с прямозубыми шестернями. Ведущим валом для раздаточной коробки УАЗ-Хантер, УАЗ-31519 служит шлицевый конец вторичного вала коробки передач, он установлен в ведущую шестерню раздатки.

Соосно с ведущим валом на двух шариковых подшипниках установлен вал привода заднего моста. Между подшипниками установлена червячная шестерня привода спидометра. Промежуточный вал, выполненный вместе с промежуточной шестерней понижающей передачи, вращается на одном роликовом и одном шариковом подшипниках.

Вал привода переднего моста изготовлен вместе с шестерней, установлен в нижней части картера раздаточной коробки и вращается на двух шариковых подшипниках. Механизм переключения раздатки УАЗ-Хантер, УАЗ-31519 состоит из двух штоков и двух вилок, расположенных в крышке картера раздаточной коробки. Вилки скользят по неподвижным штокам и снабжены шариковыми фиксаторами.

Типичные неисправности

Среди возможных поломок выделяют появление шумов, выход из строя шестерен, протечки через сальники, разрушение подшипников. К этим проблемам приводят долгие поездки с неверно накачанными колесами. Также к неисправностям нередко приводит передний мост, включенный слишком долго. Подключать его следует только при необходимости. Если на “УАЗ Патриот” раздатка (коробка раздаточная) плохо прикручена к кузову, то это может стать причиной шума.

Низкое качество подшипников – это одна из проблем данного механизма. По причине низкого качества эти детали часто выходят из строя. Нередко поломки связаны с низким уровнем масла или его отсутствием внутри.

Причины поломки раздаточной коробки

Основные причины поломки шестеренной раздаточной коробки на Patriot:

Естественный износ деталей, приводящий к разрушению шестерен или подшипников. Для восстановления нормативных условий работы необходимо снять агрегат и проверить состояние деталей, поврежденные компоненты подлежат замене. При установке шестерен следует подбирать детали по зазору, что позволяет снизить шумность работы.
Применение на машине шин разного диаметра на переднем и заднем мостах приводит к затрудненному переключению ступеней. Причиной дефекта могут быть повреждения шестерен, заедания шлицевого соединения или деталей механизма выбора ступени.
Изношенные шестерни и подшипники приводят к самопроизвольному выключению скоростей. Дефект возникает из-за поломок фиксатора выбранной передачи или при изгибах деталей механизма переключения.
Износ прокладок или механические повреждения картера или крышек приводят к течи смазки из корпуса. Масло может сочиться через резиновые манжеты валов, которые со временем теряют эластичность и рассыхаются.

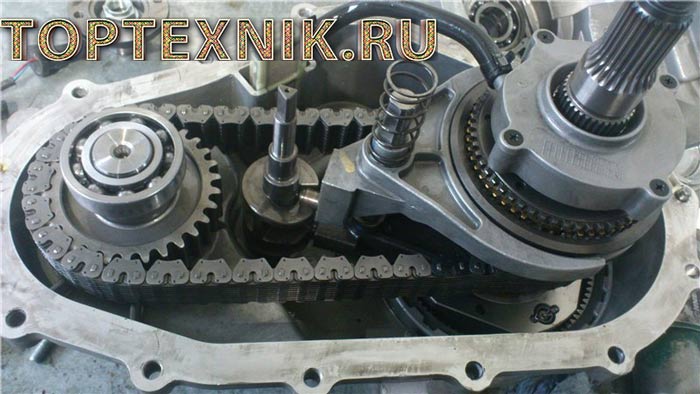

В раздаточных редукторах Dymos используется цепная передача и электрический привод переключения. При длительном движении с повышенной нагрузкой цепь вытягивается и разрушается, что приводит к появлению посторонних шумов. При возникновении неполадок с электронными компонентами на экране в комбинации приборов включается уведомление об ошибке.

Обзор раздаточной коробки на УАЗ Патриот

Обновлённый УАЗ патриот является достаточно мощной, стильной, надёжной, а также патриотичной машиной. УАЗ патриот считается патриотическим автомобилем не только потому, что был назван патриотически, но и потому что был произведён отечественным производителем. В представленной статье мы обговорим особенности автомобиля УАЗ Патриот и более подробно рассмотрим деталь под названием раздаточная коробка УАЗ, а именно:

Техобслуживание раздаточной коробки машины УАЗ патриот;
Самые распространённые поломки раздатки автомобиля УАЗ патриот;
Возможные причины возникновения каких-либо неполадок раздатки.

Профилактика и ремонт раздаточной коробки на УАЗ Патриот

Пробка заливной горловины со временем закисает настолько, что открутить ее становится невозможно. Это происходит по причине того, что резьба горловины имеет конусообразную форму. Чтобы этого не произошло, стоит открутить пробку, обезжирить пробку и резьбу на редукторе, протерев уайт-спиритом или керосином. После этого необходимо смазкой для фиксации резьбовых соединений обработать резьбу пробки. Затем не перетягивая закрутить пробку так, чтобы не появилось течи масла.
Замена сальников важная процедура, ведь установленные правильно и надлежащего качества сальники прослужат достаточно долго и смогут отодвинуть необходимость проводить ремонт. Установка сальников, которые уже были в эксплуатации может привести к серьезным последствиям. Приобретать и устанавливать стоит только качественные сальники. Перед установкой, место установки необходимо очистить при помощи средства для обезжиривания, а сам сальник необходимо полностью смазать, опустив в жидкость, в которой он будет работать. Иногда старый сальник используется в качестве опрессовки. В этом случае сальник необходимо сначала тщательно промыть. В процессе установки сальника необходимо следить, чтобы работа производилось аккуратно, не допускать перекоса при установке или в процессе запрессовки сальника. После того, как сальник будет установлен, необходимо провести повторную смазку внутренней, т.е

рабочей, части сальника жидкостью, в которой он будет работать (маслом).

Замена масла является самой важной операцией при обслуживании раздаточной коробки даймос. Эксплуатировать раздаточную коробку даймос следует только при использовании качественного масла

В случае использования масла низкого качества ремонт придется производить всей раздаточной коробки даймос

Следует обратить внимание на то, что тип масла, используемого в раздаточной коробке даймос, отличается от типа масла, которое заливается в мосты
