Проверка состояния задних тормозных колодок и барабанов

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Какие задние тормозные диски можно поставить на Лада Приора?

Изначально, в стоковой версии машины с колесами r14, стоит тормозной барабан на задней оси. Но на рынке представлено множество специальных комплектов дисковых тормозов для задних колес. Приобрести их можно в любой момент. Процесс установки достаточно сложен, но по силам даже обычному водителю. Нужно запастись специальным инструментом.

Рекомендуем: Что делать, если не работает вентилятор охлаждения ВАЗ 2110

Оригинальные

Несмотря на отсутствие с стандартной, стоковой комплектации модели с задними дисковыми тормозами приобрести оригиналы не составит труда. Так как подходят детали от других автомобилей, производимых на заводе АвтоВАЗ. возможно использовать следующие:

Наименование	Артикул	Стоимость, рублей
Lucas с ABS – официальный поставщик АвтоВАЗ	DF2586	От 2 тыс. рублей за пару

Заменители

На рынке присутствует широкий перечень аналогов. Приобрести подходящую модель не составит труда

Важно лишь заранее ознакомиться со всеми нюансами выбора. Так как в стоковой версии машины такие тормоза отсутствуют

Особое внимание нужно уделить габаритным параметрам. При несоответствии их будет просто невозможно установить на место

Наименование	Артикул	Стоимость, рублей
NK	202264	От 2.7 тыс. рублей за пару
Ferodo	DDF1096	От 3.1 тыс. рублей за пару
REMSA	6144.10	От 2.3 тыс. рублей за пару

Ход работы

Первоначально необходимо снять одно или два колеса сразу. Как только вы справитесь с этой задачей, нужно скрутить штифты и демонтировать тормозной барабан. Делается это путем сбивания. Воспользуйтесь проставкой и молотком, чтобы не погнуть конструкцию.

Далее выполняем следующие действия:

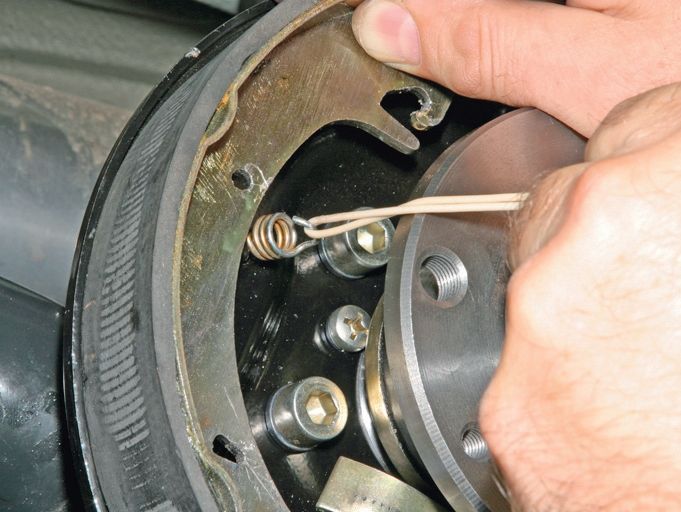

1. К тормозной колодке прицеплены две пружины. Их необходимо поочередно снять. Сначала в ход идет верхняя деталь, затем нижняя.
2. Далее наступает очередь прижимной пружины. Снимаем ее.
3. Теперь перед вами доступна передняя колодка, и демонтировать ее будет несложно.

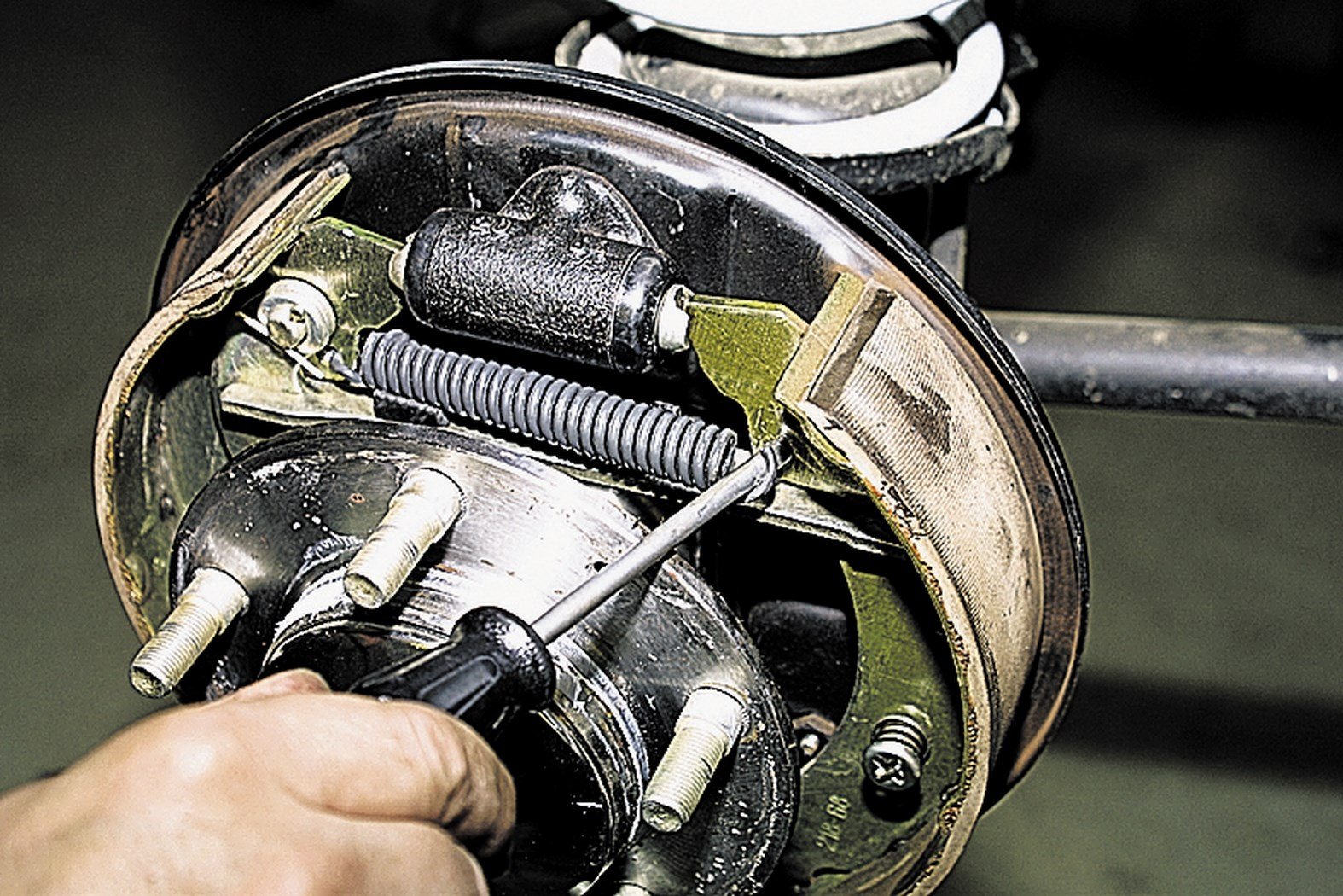

4. Как только первая колодка снята, необходимо устранить распорную планку.
5. Теперь наступает очередь второй прижимной пружины, которая удерживает заднюю колодку. Выводим из зацепления.
6. Извлекаем рычаг детали из отверстия наконечника тросика ручника, извлекаем шплинт.

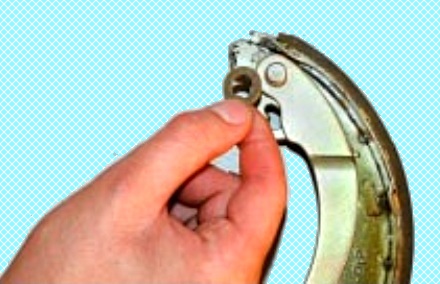

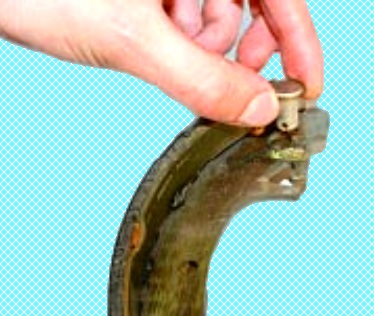

7. Последний шаг — демонтаж шайбы и пальца. Все. Задняя колодка доступна для демонтажа.

Перед тем как установить новые детали, необходимо очистить систему от грязи и пыли, скопившихся внутри. Сборка осуществляется в обратном порядке, но с некоторыми нюансами. Во-первых, вернуть в зацепление прижимную пружину не так и просто, поэтому здесь нам поможет нижняя стяжная пружина. Зацепите ее за конец прижимной и отверткой подтяните к колодке. Поршни должны переместиться к середине цилиндра, это делается с помощью специальных монтажных лопаток.

Как менять колодки на ваз 2112

Как только работы будут окончены, необходимо откалибровать колодки. Для этого хватит нескольких нажатий на педаль тормоза. Если какие-либо моменты остались вам непонятными, вы можете просмотреть видеоинструкцию на нашем сайте. В работе нет ничего сложного, необходимо лишь выделить немного времени.

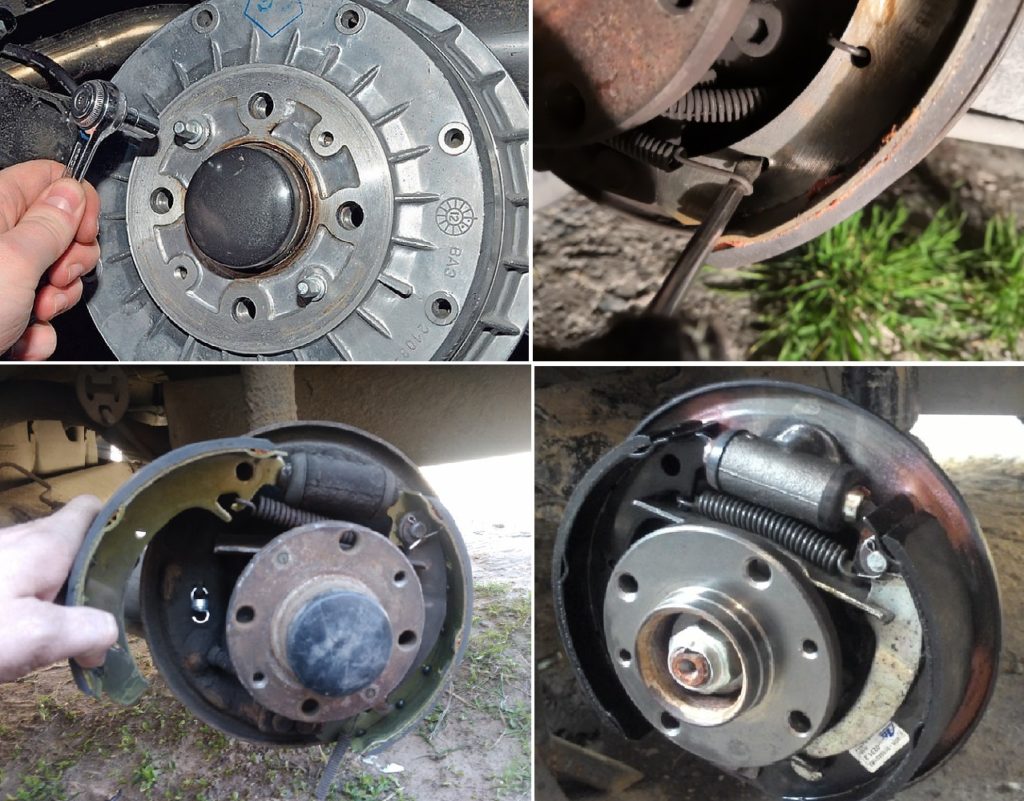

Замену задних тормозных колодок на автомобиле Lada Priora выполняют при следующих условиях: расшаталось заклепочное соединения фрикционных накладок с основанием колодки, толщина фрикционных накладок стала меньше предельно допустимой 1,5 мм, а так же при повреждение или замасливание рабочей поверхности. Замену колодок рекомендуется проводить с каждой стороны, не зависимо от состояния. Одновременная замена предотвратит появление заносов при торможение из-за разного технического состояния колодок. Для выполнения ремонтных работ подготовьте стандартный набор инструментов и проделайте следующую последовательность действий:

• Включите первую передачу, подложите подкладки под передние колеса. После чего снимите колесо с ремонтируемой стороны.
• Проверьте уровень тормозной жидкости в бачке. Если она находится на отметке максимум или выше, то жидкость необходимо откачать. Данный шаг необходим для противодействия вытекания жидкости при сдавливание тормозных поршней при последующей посадке барабана на свое место.

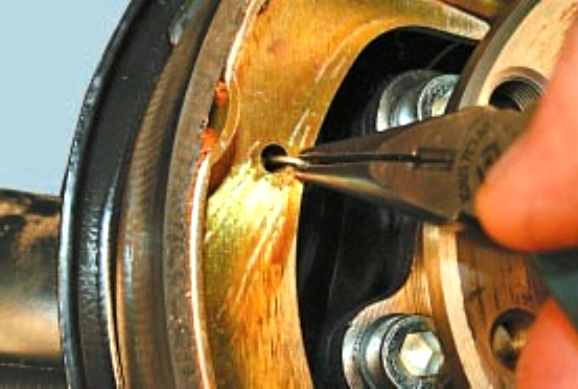

• Открутите два стопорных шплинта и снимите тормозной барабан.

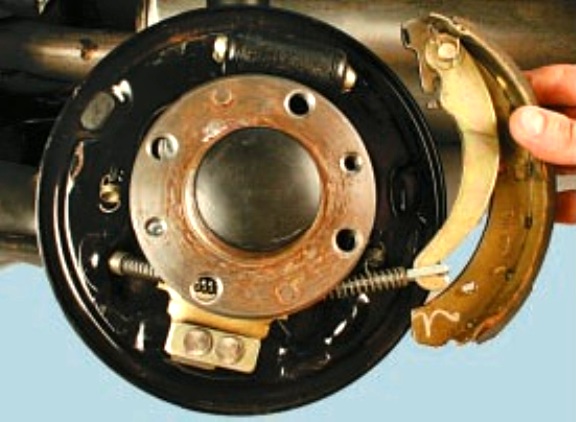

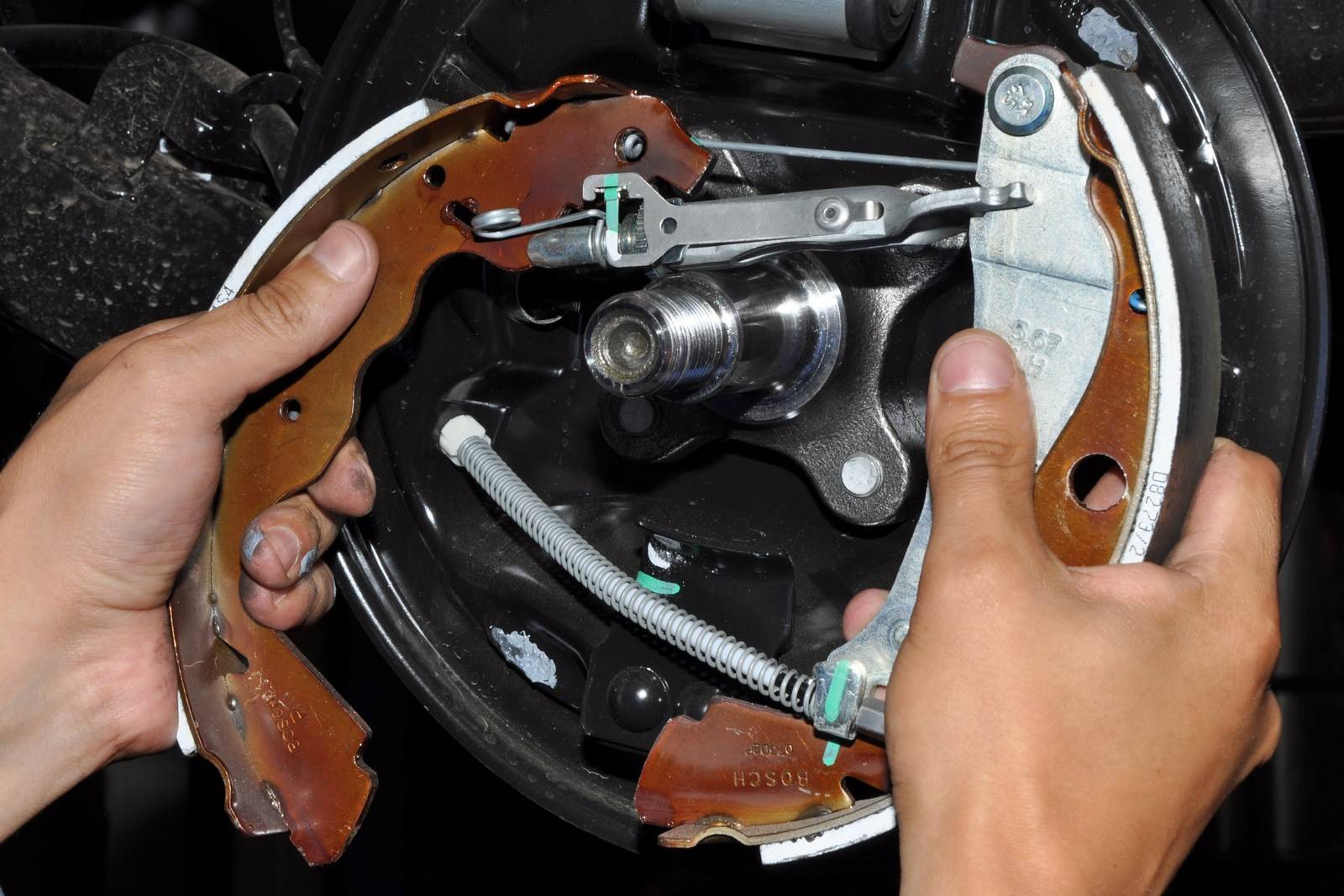

Далее приступаем к демонтажу колодок. В первую очередь необходимо снять верхнюю и нижнюю стяжные пружины. Для этого с помощью плоскогубцев аккуратно выводим концы пружин из зацепления с пружинами.

Далее снимаем направляющую пружину передней колодки, после чего аккуратно снимаем саму колодку.

Снимите разжимную планку. Далее снимаем направляющую пружину задней колодки и саму колодку, отсоединив от нее наконечник тяги привода стояночного тормоза.

Свистят тормозные колодки при торможении

С задней колодки необходимо снять рычаг привода ручником. Для этого пассатижами извлекаем стопорный шплинт, шайбу и втулку. Переставьте рычаг на новую.

На этом ремонтные работы по снятию и замене задних тормозных колодок на автомобиле Lada Priora завершены. Произведите их замену, после чего установку выполните в обратной последовательности. Так как наружный диаметр по фрикционным накладкам увеличился, возможны проблемы с монтажом тормозного барабана. Для удобства монтажа, необходимо сжать поршня тормозных цилиндров с помощью двух монтажных лопаток. А так же острым ножом сточить фаску на колодках. Так же проверьте состояние барабана, возможно на его рабочей поверхности образовалась фаска от выработки, если она присутствует, сточите ее с помощью напильника, при этом работать необходимо аккуратно, чтобы не повредить рабочую поверхность.

Прокачка тормозной системы

Прокачка тормозов Лада Приора (ВАЗ 2170, 2171, 2172)

☰

PRIORA

☰

Прокачка тормозов необходима для удаления воздуха, который может попасть в систему при ее ремонте или замене тормозной жидкости, при падении уровня тормозной жидкости в бачке главного цилиндра тормоза, при разгерметизации системы в случае повреждения трубок и шлангов.

– при однократном нажатии на педаль — увеличенный ход педали, ее «мягкость»;

– при многократных нажатиях на педаль — постепенное уменьшение хода педали с одновременным увеличением ее «жесткости».

Перед прокачкой гидропривода необходимо обнаружить и устранить причину разгерметизации.

Рекомендация

Если прокачка гидропривода связана с ремонтом какого-либо одного контура и заведомо известна исправность другого контура, то допустима прокачка только ремонтируемого контура.

Очередность прокачки тормозных механизмов:

– задний правый;

– передний левый;

– задний левый;

– передний правый.

Вам потребуются: ключ «на 8», резиновый шланг, сосуд для сбора тормозной жидкости.

1. Проверьте уровень и при необходимости долейте тормозную жидкость в бачок главного тормозного цилиндра до метки «MAX».

ВниманиеДоливайте тормозную жидкость только той же марки, как и у залитой в систему

2. Установите автомобиль на осмотровую канаву или подъемник.

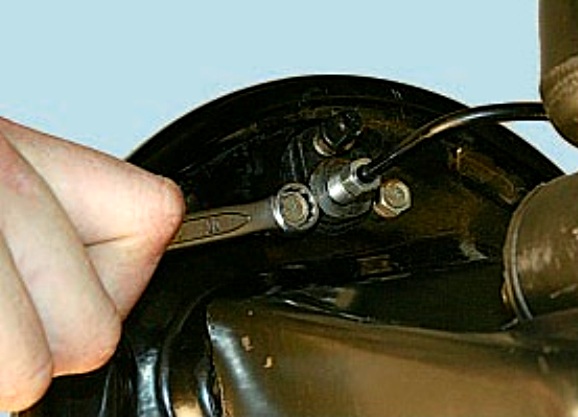

4.Очистите от грязи и пыли клапан выпуска воздуха на тормозном механизме, из которого предполагается удалять воздух.

3. Если задние колеса вывешены, предварительно разблокируйте регулятор давления задних тормозных механизмов, вставив отвертку между пластиной и поршнем. Не забудьте вынуть ее по окончании работы.

5. Снимите защитный колпачок с клапана выпуска воздуха.

6. Наденьте резиновый шланг на головку клапана и погрузите его конец в чистый прозрачный сосуд, частично заполненный тормозной жидкостью (конец шланга должен быть погружен в жидкость).

7. Помощник должен резко нажать на педаль тормоза 4–5 раз (с интервалом между нажатиями 1–2 с). После последнего качка надо удерживать педаль в нажатом состоянии.

8. Отверните клапан выпуска воздуха на 1/2–3/4 оборота. В вытекающей из шланга жидкости будут видны пузырьки воздуха. Когда жидкость перестанет течь из шланга, полностью заверните клапан выпуска воздуха, после чего помощник должен отпустить педаль тормоза.

9. Повторяйте операции 7 и 8 до тех пор, пока в вытекающей жидкости не будет пузырьков воздуха. При этом контролируйте уровень тормозной жидкости в бачке и при необходимости доливайте жидкость, не допуская снижения уровня ниже метки «MIN».

10. Снимите шланг, вытрите насухо штуцер клапана выпуска воздуха и наденьте на него защитный колпачок. Прокачайте тормозные механизмы остальных колес, если это необходимо.

Не используйте повторно слитую при прокачке тормозную жидкость. Если прокачка тормозов выполнена недостаточно тщательно, то при нажатии на педаль в конце ее хода будет ощущаться повышенная «мягкость» педали.

Рекомендация

Прокачать гидропривод тормозной системы без помощника можно двумя способами. Первый — самый надежный: закажите токарю алюминиевую или бронзовую крышку на главный тормозной цилиндр, вверните в нее вентиль от камеры и дополнительным шлангом соедините с запасным колесом; давление воздуха не должно превышать 0,05–0,07 МПа (0,5–0,7 кгс/см2). Второй — не очень надежный, но допустимый: подсоедините резиновую грушу к штуцеру колесного цилиндра — соединение должно быть очень плотным. Сожмите грушу, отверните штуцер; когда груша заполнится наполовину, заверните штуцер. Повторите процедуру три-четыре раза. При пробном торможении проверьте работу тормозов.

Тормозная система Неисправности тормозов Прокачка тормозов Замена вакуумного усилителя тормоза Замена втулок педали тормоза Бачок главного тормозного цилиндра Замена главного тормозного цилиндра Замена передних тормозных колодок Замена тормозного диска Замена переднего тормозного цилиндра Замена тормозного барабана Замена задних тормозных колодок Замена заднего тормозного цилиндра Замена регулятора давления тормозов Регулировка регулятора давления Замена тормозных шлангов Замена тормозных трубок Замена пружины рычага ручного тормоза Снятие рычага ручного тормоза Замена тросов ручного тормоза Калибровка системы ABS ESP

Руководство по ремонту ВАЗ 2170, 2171, 2172

политика конфиденциальности

Признаки износа задних колодок

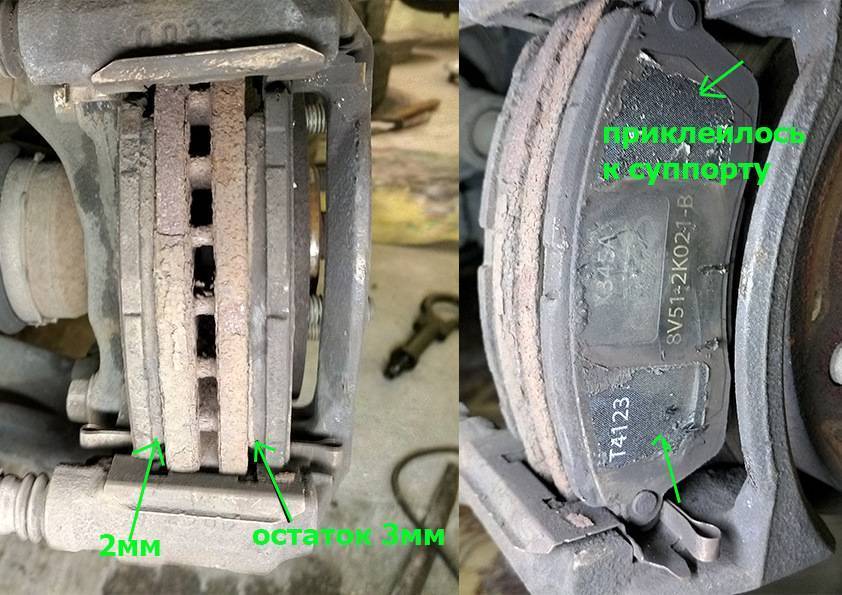

1. Толщина колодок: Одним из первых признаков износа задних колодок является уменьшение их толщины. Для проверки можно использовать специальный инструмент – измеритель толщины колодок.

2. Шероховатость поверхности: При износе колодок на их поверхности образуются шероховатости. Это следствие трения колодок о тормозные диски, которое приводит к их истиранию. Визуально шероховатую поверхность можно обнаружить при осмотре колодок.

3. Шумы и скрипы: Изношенные задние колодки могут производить характерные звуки при торможении, такие как скрипы, скрипления или шумы. Это свидетельствует о том, что колодки стерты и требуют замены.

4. Уменьшение эффективности торможения: Еще одним признаком износа задних колодок является уменьшение эффективности торможения. Если автомобиль стал замедляться на большем расстоянии, чем раньше, это может свидетельствовать о необходимости замены колодок.

5. Подтеки тормозной жидкости: При износе задних колодок может происходить утечка тормозной жидкости. Подтеки могут быть видны на поверхности колодок и в районе колесных тормозных цилиндров. Это является серьезным признаком необходимости проверки и ремонта тормозной системы.

Обратите внимание: Замену задних колодок следует производить своевременно для обеспечения надежности и безопасности работы тормозной системы. Если вы замечаете хотя бы один из указанных признаков, обратитесь в автосервис для диагностики и необходимых ремонтных работ

Причину ухода тормозной жидкости

Причины потери тормозной жидкости в системе автомобиля могут быть разнообразны.

Подробно разберем основные причины потери жидкости в тормозной системе.

уходит тормозная жидкость, трещина в бачке, действия водителя

В случае выявления при осмотре потери большого количества тормозной жидкости. Не следует сразу начинать разбирать всю тормозную систему автомобиля. Первым делом необходимо произвести тщательный визуальный осмотр непосредственно бачка с тормозной жидкостью. О трещине или повреждение бачка будут говорить характерный мокрый след и потеки.

уходит тормозная жидкость, потек тормозной цилиндр, действия водителя

Если причина потери тормозной жидкости не в поврежденном бачке, следующим шагом заглядываем непосредственно под автомобиль. В случае длительного простоя автомобиля при повреждении тормозного цилиндра под ним останутся характерные пятна тормозной жидкости.

Обнаружив пятно от тормозной жидкости под автомобилем. Необходимо выяснить точную причину его появления. Для выявления повреждений тормозных цилиндров действуем в следующей последовательности:

1. Снимаем колесо;
2. Тщательно визуально осматриваем тормозной диск;
3. Проверяем суппорты на предмет подтеков;
4. Тоже самое делаем со вторым колесом.
5. В том случае если на задних колесах установлены барабанные тормоза, снимаем их и также осматриваем.

уходит тормозная жидкость, не плотность в тормозном шланге, действия водителя

Причиной потере тормозной жидкости в автомобиле может также служить тормозной шланг. Его осмотр производится визуально на предмет потеков. Нормальный не поврежденный тормозной шланг должен быть сухим.

уходит тормозная жидкость, неисправен главный тормозной цилиндр, действия водителя

Кроме вышеперечисленных причин потери тормозной жидкости. Она может происходить из-за повреждения главного тормозного цилиндра «ГТЦ», а именно его резиновых уплотнителей.

В резиновых уплотнителях образуются трещины, через которые и сочится тормозная жидкость.

Причем отсутствие потеков вовсе не означает исправность главного тормозного цилиндра, так как тормозная жидкость может уходить непосредственно в вакуумный усилитель тормозов. Данная неисправность выявляется только снятием главного тормозного цилиндра и выявлением подтеков внутри выкупного усилителя. В случае возникновения данной проблемы главный тормозной цилиндр подлежит полной замене.

Основные признаки износа задних тормозных колодок Приора

Основными признаками износа задних тормозных колодок Приора являются:

1. Тонкий тормозной слой. При регулярной эксплуатации, толщина тормозного слоя постепенно уменьшается. Если его толщина становится меньше 2-3 мм, то это является признаком необходимости замены колодок.
2. Пищащий звук при торможении. Если при торможении услышать постоянный пищащий звук, то это указывает на износ накладок тормозных колодок.
3. Повышенное расстояние торможения. Если заметить, что автомобиль начал медленнее останавливаться и тормозной путь увеличился, это говорит о необходимости замены задних тормозных колодок.
4. Вибрация педали тормоза. Если при нажатии на педаль тормоза ощутить вибрацию или биение, это может быть связано с износом тормозных колодок.
5. Неоднородный износ. Если видно, что износ тормозного слоя колодок происходит неравномерно, например, по краям или в центре колодки, это говорит о неправильной работе тормозной системы или некорректной установке колодок, и требует проверки и регулировки.

Если обнаружены указанные признаки, необходимо обратиться к специалисту для диагностики тормозной системы и замены задних тормозных колодок Приора. Не стоит откладывать данный ремонт, так как от надежности тормозной системы зависит ваша безопасность и безопасность окружающих.

Последовательность прокачки АБС

1. Во-первых, ищем и снимаем в блоке предохранителей тот предохранитель, который отвечает за работу антиблокировочной системы.
2. Далее, поднимаем на домкрат и снимаем одно переднее колесо, и ищем штуцер рабочего тормозного цилиндра (РТЦ).
3. После этого, на штуцер надеваем шланчик (от гидроуровня, например).
4. Открываем на один оборот штуцер.
5. Один нажимает на педаль тормоза до упора и удерживает ее в таком положении.

6. Теперь поворачиваем ключ зажигания, чтобы включить гидравлический насос (на панели прибора светится индикатор ABS).

7. Второй человек смотрит как удаляется воздух через шланчик и, после удаления воздуха закручивает штуцер.
8. Педаль тормоза отпускаем только после закручивания штуцера.
9. Теперь, как узнать, что весь воздух вышел из АБС? Это показывает значок ABS на приборной панели, если он потух после удаления воздуха и закручивания штуцера, то весь воздух вышел.

Существует специальный порядок для правильного прокачивания тормозной системы с антиблокировочной системой: правое переднее колесо, потом заднее, потом заднее правое, и, затем заднее левое колесо. Если в процессе проведения таких работ ТЖ вытекла из системы, необходимо заполнить систему новой жидкость. А для этого надо знать, какие жидкости можно смешивать и сколько нужно тормозной жидкости для замены.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

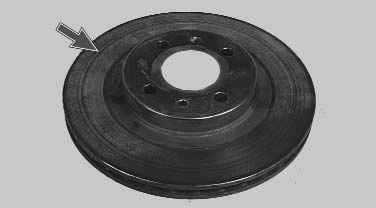

Снятие и установка тормозного диска переднего колеса на автомобиле ВАЗ 2170 2171 2172 Лада Приора (Lada Priora)

Минимально допустимая толщина диска 17,8 мм. Если толщина диска меньше, его необходимо заменить. Осевое биение поверхности тормозного диска не должно превышать 0,15 мм.

При наличии на рабочей поверхности диска задиров, глубоких рисок и других дефектов, увеличивающих износ колодок и уменьшающих эффективность торможения, замените диск. В специализированных мастерских такой диск можно проточить и прошлифовать. Но при этом толщина диска должна быть не меньше минимально допустимого значения. Диск протачивают с обеих сторон на одинаковую глубину.

Вам потребуются: ключ «на 7», торцовый ключ (головка) «на 17».1. Снимите соответствующее колесо и тормозные колодки.  2. Ключом «на 17» отверните два болта крепления направляющей колодок к поворотному кулаку…

3. …и снимите тормозной механизм в сборе, не отсоединяя от колесного цилиндра тормозной шланг.

4. Подвесьте тормозной механизм на веревке или проволоке к стойке передней подвески. При этом следите, чтобы тормозной шланг не перекручивался и не был сильно натянут.

5. Очистите тормозной диск от грязи. Нанесите жидкость типа WD-40 на места соединения диска со ступицей и на направляющие штифты. Подождите немного, чтобы дать раствориться ржавчине.6. Ключом «на 7» выверните два направляющих штифта…

7. …и снимите тормозной диск.

8. Установите тормозной диск в обратном порядке. Если устанавливаете старый диск, то снимите с обеих его сторон напильником буртики, образовавшиеся в результате износа диска.

Сложности подбора деталей

Прежде чем приступить к замене, необходимо выбрать подходящий комплект колодок. На рынке присутствует множество вариантов для Лады Приоры. Условно их можно разделить на две категории – детали, оснащенных АБС и без этой системы. Понять, к какому типу относится ваша Lada Priora несложно – в схему автомобилей с антиблокировочной системой входит датчик АБС и подключенный к нему провод.

Основные принципы подбора общие для двух категорий. Товар должен быть хорошо запакован, иметь защитные голограммы и паспорта качества. При покупке целого комплекта с выжимными пружинами желательно их проверить. Нередко встречались наборы из Китая, где скобы пружин развернуты не в ту сторону.

Не стоит искать, сколько будет стоить самый дешевый комплект для ВАЗа. Лучше отдать предпочтение оригинальным деталям или именитым аналогам. Даже при большей стоимости колодки обеспечат отличный ресурс и прекрасную тормозную динамику.

Подбор для машин с ABS

Ниже представлен список комплектов колодок, обладающих лучшим соотношением цена — качество.

Наименование и номер детали	Минимальная цена, руб.
AT 2090-118BP	400
АвтоРеал АВ18-350-2090	450
Pilenga BSP1005N	600

Подбор для авто без ABS

Если ваша Лада Приора не оснащена антиблокировочной системой, то следует приобрести специальные колодки. Самыми популярными являются следующие комплекты.

Марка детали	Начальная стоимость, руб.
Fortech FB-2102	500
Pilenga BST1002N	550
Bosch 0986487219	800

Когда менять тормозные диски, и какова их минимальная толщина

Рано или поздно даже самый прочный тормозной диск изнашивается. Конечно у вентилируемых вариантов срок службы дольше, но все равно они не вечные. Достигается минимальная толщина, при которой торможение падает в разы, тормозной путь вырастает – что уже небезопасно. Одним словом нужно менять! Но как понять — когда это лучше сделать? Об этом моя сегодняшняя статья …

ОГЛАВЛЕНИЕ СТАТЬИ

Для начала предлагаю подумать — зачем меняются диски тормозов?

Тут реально две причины:

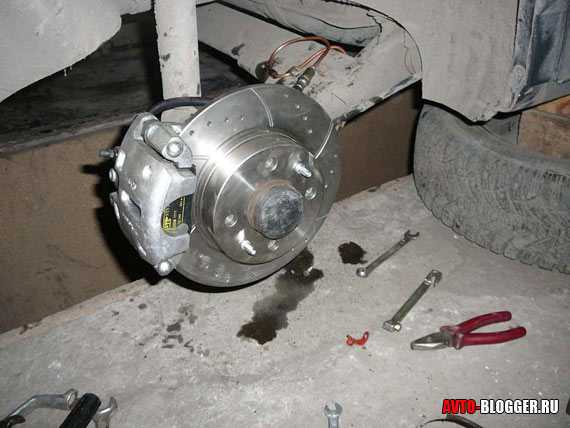

1) Это замена барабанных вариантов, то есть своего рода тюнинг. Напомню, сейчас на многих автомобилях ставят барабанные тормоза на заднюю ось. Для того чтобы улучшить торможение многие владельцы убирают их заменяя более совершенными дисковыми. Причем сделать это достаточно не сложно даже своими руками, но про это будет отдельная статья.

2) Непосредственно износ диска, достигается минимальная толщина, при которой уже есть угроза разрушения диска, либо эффективность торможение падает в разы. Машина попросту нормально не тормозит, нормально не работают такие системы как ABS, EBD и ей подобные. Это реально опасно, нужна срочная замена иначе тут и до аварии не далеко.

Минимальная толщина

Если честно то у всех производителей это различный показатель, то есть нет унифицированного значения когда нужно производить замену. Например — для наших ВАЗ это одно, а вот для моего Chevrolet AVEO это совершенно другое. Все эти параметры зависят от строения суппортов, колодок и самого диска.

Например, на некоторых моделях Nissan, а также Renault Logan стандартная толщина – 22 мм

Минимальная, рекомендуемая производителем – 20 мм.

Для ВАЗ

Минимальная для вентилируемых вариантов – 17,8 мм

Для невентилируемых  — 10,8 мм.

Нужно отметить, что обычно производитель указывает износ по 1 мм по бокам. Дальше уже нужно заменять! Однако из практики знаю – многие затягивают до непозволительно тонких размеров, иногда износ по 3 и более миллиметров по бокам – это неправильно.

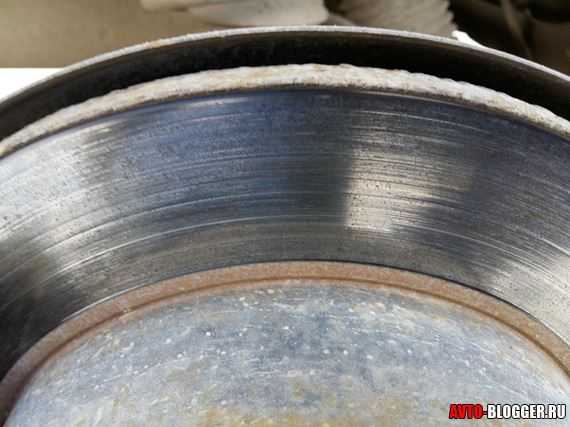

Как узнать когда пришло время менять тормозные диски?

Поведения машины вам подскажет. Увеличивается тормозной путь, педаль становится не такой информативной, автомобиль может сильно тянуть в какую-либо сторону, руль будет бить. Все это говорит о критичном износе, стоит задуматься и проверить тормозную систему.

При большом износе, более 50% поверхности, цилиндры в суппортах выдвигаются на максимальную высоту (чересчур далеко) – это может привезти к перекашиванию, заклиниванию и даже к течи суппорта (когда вытечет часть тормозной жидкости). Также тонкий изношенный диск колодки очень быстро разогреют, буквально докрасна – эффективность торможения упадет в разы, при быстром остужении (заехали в лужу), может даже потрескаться, а это очень опасно при движении.

Определить толщину можно и самому. Просто берем инструкцию по эксплуатации своего автомобиля, либо выкачиваем ее в интернете. Затем просто снимаем колесо и смотрим износ. Сделать это можно даже без особых приспособлений, просто посмотрите верхнюю «кромку», она обычно выступает (своего рода максимальная отметка) и дает вам представление об износе. Достаточно просто замерить линейкой глубину, если больше 2 мм, однозначно нужна замена.

Если вы хотите точно измерить износ — то нужно взять штангенциркуль и замерить его по бокам. Дальше сравнить с рекомендациями по эксплуатации своего автомобиля.

Менять сразу нужно оба (на одной оси), нельзя заменить один, а другой оставить, таким образом, вы разбалансируете машину при торможении.

Чего не стоит делать, ни в коем случае

Понятно, что диски стоят не дешево, цена может колебаться от 1500 до 10000 рублей за одну штуку, все зависит от модели и класса автомобиля.

Некоторые «самоделкины» напаивают (прикручивают) на тормозные колодки дополнительные накладки, таким образом, придают им большую толщину. Цилиндр суппорта не выдвигается на большое расстояние, толкая колодку, эффективно как-бы восстановлена! Но ребята, делать этого не стоит:

Во-первых, нет гарантии, что это самодельная накладка не оторвется.

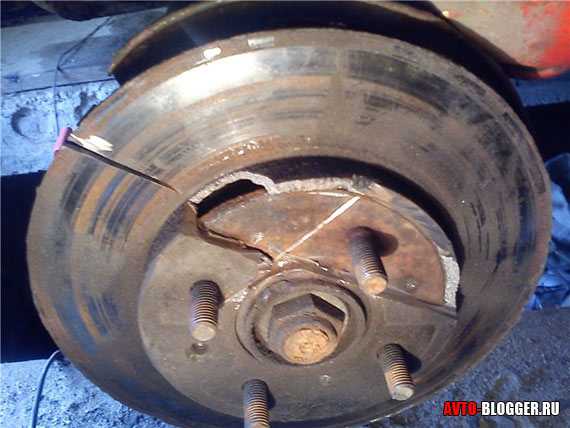

Во-вторых, диск все равно тонкий, а поэтому он может разрушиться в любой момент. Посмотрите вот это видео.

Помните тормоза, а особенно передние это ваша безопасность, не стоит с ними шутить.

На этом все, читайте наш АВТОБЛОГ.

Замена цилиндра тормозного механизма переднего колеса

Снимаем переднее колесо и надежно фиксируем автомобиль на опорной стойке.

Поворачиваем рулевое колесо до упора в ту сторону, на которой демонтируется цилиндр.

Снимаем шланг тормозного механизма, как описано выше

Расконтриваем болты крепления цилиндра к направляющим пальцам скобы и отворачиваем болт крепления цилиндра к нижнему направляющему пальцу, как описано выше

Накидным ключом на 13 отворачиваем болт крепления цилиндра к верхнему направляющему пальцу, удерживая палец от проворачивания за шестигранник ключом на 17

Снимаем скобу тормозного механизма

Зубилом или шлицевой отверткой отгибаем усики стопорных шайб

Ключом на 13 выкручиваем два болта крепления суппорта, придерживая вторым ключом на 17 направляющие пальцы за шестигранники

Снимаем суппорт в сборе с рабочим цилиндром

Снятие рабочего цилиндра в сборе с суппортом показываем на снятом тормозном механизме

Снять рабочий цилиндр можно и при установленном на автомобиле тормозном механизме

Ключом Torx E14 выкручиваем два болта крепления цилиндра к суппорту

Снимаем колесный цилиндр с суппорта

Проверяем состояние защитных чехлов направляющих пальцев

Смазываем направляющие пальцы смазкой УНИОЛ-1

Устанавливаем рабочий цилиндр в обратном порядке

После сборки прокачиваем гидропривод тормозов

Замена тормозных колодок тормозного механизма заднего колеса

Минимально допустимая толщина фрикционных накладок тормозных колодок 1,5 мм.

Колодки заменяют в следующих случаях:

– толщина фрикционных накладок менее допустимого значения;

– поверхность накладок замаслена;

– фрикционная накладка непрочно соединена с основанием;

– накладки имеют глубокие борозды и сколы.

Вам потребуются: ключ «на 7», отвертка с плоским лезвием, монтажная лопатка, молоток, пассатижи или бородок для снятия стяжных пружин.

1. Включите I передачу и установите упорные бруски под передние колеса.

2. Убедитесь, что рычаг стояночного тормоза опущен до упора вниз (автомобиль расторможен).

3. Снимите колесо и очистите тормозной механизм от грязи.

4. Если уровень тормозной жидкости в бачке главного тормозного цилиндра находится на метке «MAX» или приближается к ней, откачайте из бачка часть жидкости, иначе при замене колодок она может выплеснуться.

5. Снимите тормозной барабан.

Бородком или отверткой снимите верхнюю стяжную пружину

Аналогично снимите нижнюю стяжную пружину.

Снимите направляющую пружину передней колодки

Снимите переднюю колодку.

Снимите разжимную планку

Снимите направляющую пружину задней колодки, а затем заднюю колодку, отсоединив приводной рычаг от наконечника троса стояночного тормоза

Выньте шплинт.

Снимите опорную шайбу с пальца приводного рычага задней колодки

Снимите приводной рычаг задней колодки

Надавите на палец приводного рычага и выньте палец из колодки

Установите новые колодки в порядке, обратном снятию.

При установке вставьте верхние концы колодок в пазы поршня.

Сведите тормозные колодки двумя монтажными лопатками, чтобы переместить поршни к центру цилиндра. Установите тормозной барабан в порядке, обратном снятию.

На стоящем, на земле автомобиле два-три раза нажмите на педаль тормоза, чтобы подвести колодки к барабану.

Замена рабочего цилиндра заднего тормозного механизма

 Если в процессе эксплуатации появились потеки тормозной жидкости на тормозном барабане и внутренней стороне колеса, замените колесный цилиндр.

Ремонт колесного цилиндра обычно не приводит к положительным результатам, к тому же для этого нужны специальные приспособления. Рекомендуется заменить цилиндр в сборе.

Вам потребуются: ключ «на 10», специальный ключ «на 10» для отворачивания гаек тормозных трубок.

Включите первую передачу и установите упорные бруски под передние колеса.

Снимите соответствующее колесо и тормозные колодки.

С обратной стороны тормозного щита очистите от грязи место крепления тормозной трубки и болты крепления колесного цилиндра.

Для того чтобы облегчить выворачивание болтов крепления цилиндра и гайки крепления тормозной трубки, нанесите на резьбовые соединения специальную жидкость для резьбовых соединений.

Отверните гайку крепления тормозной трубки к колесному цилиндру.

Отсоедините тормозную трубку от колесного цилиндра, заглушив отверстие шланга, например, колпачком клапана прокачки.

Снимите тормозной барабан.

Выверните два болта крепления колесного цилиндра, придерживая его с другой стороны

Снимите колесный цилиндр с тормозного щита

Установите колесный цилиндр в порядке, обратном снятию.

После этого прокачайте тормозную систему (можно только колесный цилиндр на заменяемом колесе).

Обязательно установите защитный колпачок на клапан прокачки.

Тормозные колодки и их износ Лада Приора (ВАЗ 2170, 2171, 2172)




Проверяйте состояние рабочих поверхностей тормозного диска без снятия его с автомобиля.

Вам потребуются: ключ для болтов колес, отвертка, штангенциркуль.

1. Снимите колесо.

2. Очистите тормозной диск.

3. Замерьте штангенциркулем толщину диска. Минимально допустимая толщина диска 17,8 мм (табл. 4.2). Если толщина диска меньше, замените его (смотрите «Тормозной диск»).

Таблица 4.2 Предельно допустимые размеры тормозных колодок, дисков и барабанов

Рекомендация Рекомендуем заменять тормозные диски одновременно с обеих сторон.

4. Осмотрите диск. При наличии рисок диск можно снять и прошлифовать, но с учетом того, чтобы его окончательная толщина была не меньше допустимой. 5. Отверткой проверьте легкость перемещения колодок в суппорте. Убедитесь, что они не зажимают тормозной диск.

6. Проверьте через отверстие в корпусе тормозной скобы состояние колодок. Если толщина фрикционных накладок меньше допустимой (смотрите табл. 4.2), замените тормозные колодки (смотрите «Замена передних тормозных колодок»).

При неравномерном износе накладки или неодинаковом износе накладок одного тормозного механизма замените весь суппорт в сборе или рабочие цилиндры (смотрите «Рабочий тормозной цилиндр (перед)»).

7. Для проверки степени износа тормозных колодок заднего тормозного механизма снимите колесо и тормозной барабан (смотрите «Тормозной барабан»).

8. Измерьте толщину фрикционных накладок штангенциркулем или линейкой.

Советы Заменяйте колодки в следующих случаях: – толщина накладок менее 1,5 мм; – поверхность накладок замаслена; – накладки непрочно соединены с основанием.

9. Измерьте диаметр рабочей поверхности тормозного барабана. Если он больше допустимого (смотрите табл. 4.2), замените барабан (смотрите «Тормозной барабан»).


Световые приборыОбслуживание колёсНатяжение ремня генератораЗамена ремня генератораНатяжение ремня газораспределителяЗамена ремня газораспределителяДиагностика передней подвескиДиагностика задней подвескиТормозные колодки и их износПроверка рулевого управленияГерметичность тормозной системыГерметичность системы охлажденияГерметичность топливной системыГерметичность выхлопной системыУровень масла двигателяЗамена масла двигателяУровень охлаждающей жидкостиЗамена охлаждающей жидкостиУровень тормозной жидкостиЗамена тормозной жидкостиУровень масла в коробке передачЗамена масла в коробке передачСмазка замков и петельДиагностика ЭСУДПроверка вакуумного усилителяПроверка качества тормозовыЛюфт руляУглы установки колёсРегулировка света фарЧистка вентиляции картераЗамена воздушного фильтраЗамена топливного фильтраЗамена фильтра салонаЗамена свечейРегулировка ручного тормозаРегулировка троса дроссельной заслонкиРегулировка сцепленияДренажные отверстия кузоваМоменты затяжкиЭксплуатационные жидкостиЗаправочные объёмыДанные для регулировокПрименяемые лампочки
