Как поднять или опустить подвеску автомобиля ВАЗ своими руками

Рано или поздно приходит время для того, чтобы провести модификацию подвески автомобиля, или, проще говоря, автомобилист готов произвести тюнинг подвески своего ВАЗ

Неважно, какие причины того, что автомобилист решил поднять или опустить подвески автомобиля: можно обе подвески, а можно только переднюю или заднюю

Нужно понимать, какая ответственность будет на автомобилисте, если он решил опустить или поднять подвеску автомобиля. Технологически опустить или поднять подвеску автомобиля не так уж сложно, даже если водитель имеет небольшой опыт автомеханика. Значение имеет другое.

Как опустить подвеску автомобиля ВАЗ

Тюнинг подвески автомобиля имеет некоторые особенности. Перед тем, как опустить или поднять подвеску автомобиля, нужно подумать о том, какие результаты будут после модификации подвески. Нужно понимать, что изменение заводских стандартных параметров автомобиля приведет к изменению физических свойств, которые были заложены изначально в конструкцию.

Понижение подвески не только повышает управляемость автомобиля, но и изменяет внешнее восприятие. В понижение подвески есть некоторые особенности. При понижении автомобилист уменьшает дорожный просвет (клиренс). Нужно также понимать, что при понижении подвески автомобиль не будет ездить по немецким автобанам и европейским дорогам.

На отечественных дорогах есть ямы, к тому же, придется переезжать через трамвайные рельсы. Сначала для проведения понижение подвески нужно сначала провести диагностику подвески, рассчитать по установке зазоры между колесной аркой и шинами.

Нужно также учитывать, что резину придется меняют на низкопрофильную с высокопрофильной

Это важно учитывать

Перед тем, как поднять или опустить подвеску стоит принять во внимание народный опыт, который показывает, что все узлы подвески нужно менять одновременно. Если менять элементы подвески выборочным способом, то это даст противоположные результаты

Как поднять подвеску авто ВАЗ

Если подвеску автомобиля поднимают, то нужно сделать так, чтобы авто не потеряло свои характеристики. Нужно заменить основные узлы подвески:

Амортизаторы, при замене не нужно заниматься самодеятельностью. В каталоге нужно выбрать те амортизаторы, которые производитель предлагает для конкретной модели автомобиля.

Но для поднятия подвески выбирают более жесткие и укороченные амортизаторы.

Стабилизатор поперечной устойчивости. Лучше стабилизаторы менять вместе со стойками.

Пружины выбирают более жесткие и укороченные.

Поднимают подвеску автомобиля ВАЗ по нескольким причинам. Как правило, владельцы автомобилей решают поднять подвеску в 2 случаях: для увеличения грузоподъемности и увеличения дорожного просвета (проходимости). Чаще всего возникают вопросы о том, как правильно поднимать заднюю подвеску. На рынке на сегодняшний день есть лифт-комплекты для разных моделей автомобилей. Эти комплекты позволяют на определенную высоту поднять подвеску.

Нужно не забывать о том, что увеличение клиренса автомобиля сопровождается некоторыми изменениями физических свойств авто. Например, повышается центр тяжести. Это может негативно повлиять на поведение автомобиля при вхождении в повороты на определенных скоростях

Важно то, что перед тем, как поднимать или опускать подвеску самостоятельно, нужно учитывать очень важную величину – перераспределение веса, который имеет значение при поворотах автомобиля

На перераспределение веса влияет понижение центра тяжести и увеличения расстояния между колесами. Увеличение расстояния между колесами производят с помощью перехода на более широкую резину. Но этот метод ограничивают габариты авто. Понижения центра тяжести автомобиля можно достичь путем установки коротких стоек. Благодаря этому уменьшается ход подвески. Стойки нужно выбрать достаточно жесткими.

Если автомобилист не готов просчитывать все соотношения деталей, физических свойств автомобиля и узлов подвески, то для того, чтобы поднять или опустить подвеску, нужно выбирать второй вариант – приобретение для конкретной модели автомобиля полного пакета подвески. Под заказ, как правило, существуют различные предложения по модификации подвески. Специалисты проведут подбор узлов для ВАЗ, исходя их предпочтений и требований владельца автомобиля.

Но устанавливать их нужно будет самостоятельно. Если думать, что поднять или опустить подвеску автомобиля – только замена пружин и амортизаторов, то это будет большой ошибкой. Тюнинг подвески нуждается во внесении изменений типа резины и колес, расчета того, как будет на поведение автомобиля влиять изменение подвески. Это при условии, что результат модификации необходим положительный.

xenon-kiev.com.ua

Диагностика сайлентблоков в передних рычагах

Почему же со временем сайлентблоки нужно менять? На это есть несколько причин:

1. Со временем резина теряет свои упругие свойства и начинает растрескиваться.
2. Во время использования машины или во время её обслуживания на сайлентблок попало масло.
3. Неправильная установка детали.
4. Езда по очень плохим дорогам, коих в России великое множество.

Диагностируется всё довольнотаки просто. Первое, что должно насторожить — это ухучшение отзывчивости руля. Но тут дело может быть и не только в них, смотрим дальше. Второй признак мёртвых сайлентов, колёса стоят домиком. На яме или на подъёмнике смотрим целостность резинок (на них не должно быть трещин и они не должны быть выдавлены). Можно взять ломик или монтажку и попробовать подвигать рычаги. Они не должны иметь свободного хода (не должны болтаться).

Ремонт подвески ВАЗ 2105 (ВАЗ 2104)

Проверка левого нижнего рычага

1 – оправка для центровки шарового шарнира; 2 – нижний рычаг; 3 – отверстие для установочных пальцев приспособления А.95716; 4 – приспособление А.95716 для проверки рычагов

Проверка левого верхнего рычага

1 – шаровой шарнир; 2 – оправка для центровки шарового шарнира; 3 – верхний рычаг; 4 – палец для центровки шарниров; 5 – приспособление А.95716

Нижний рычаг устанавливайте так, чтобы оправка 1 (смотрите рисунок Проверка
левого нижнего рычага) для центровки сочленялась с конусом пальца шарового
шарнира рычага, а установочные пальцы приспособления входили в отверстия 3 оси
рычага.

Оправка для центровки должна входить соответственно в правое или центральное
отверстие приспособления в зависимости от того, какой рычаг проверяется, правый
или левый.

Признаком деформации рычага является невозможность введения без усилия пальцев
приспособления в отверстия 3 оси рычага, а также плохое сочленение оправки 1
с конусом пальца шарового шарнира.

Верхний рычаг устанавливается на приспособление (смотрите рисунок
Проверка левого верхнего рычага) в перевернутом положении так, чтобы оправка
2 для центровки точно совпадала с хвостовиком пальца шарового шарнира 1, а палец
4 проходил в отверстия резинометаллических шарниров рычага.

Величина деформации рычага определяется по трудности ввода пальца 4 в отверстия
шарниров рычагов и по плохому сочленению конического гнезда оправки 2 с конической
поверхностью пальца шарового шарнира 1. Палец 4 должен входить в отверстия шарниров
без особого усилия. При небольшой деформации рычаги правят, а при большой –
заменяют.

Модернизация подвески

Штатная подвеска «семёрки» считается мягкой и несовершенной. Поэтому многие решаются на тюнинг и доработки. Это помогает существенно улучшить управляемость и общий уровень комфорта, а также увеличить срок службы пружин, шаровых, втулок и других элементов.

Усиленные пружины

Пружины — основной элемент, отвечающий за плавность хода, курсовую устойчивость и хорошую управляемость. При их ослаблении или проседании подвеска не в состоянии компенсировать нагрузки, поэтому случаются пробои её элементов и другие неприятности.

Владельцам «семёрки», часто передвигающимся по плохим дорогам или ездящим с загруженным багажником, однозначно надо подумать о модернизации штатных пружин. Кроме того, есть два основных признака, по которым можно судить, что нужна замена элементов.

1. При визуальном осмотре было обнаружено, что на пружинах есть повреждения.
2. Заметно уменьшился дорожный просвет автомобиля, так как пружины со временем или от чрезмерной нагрузки просели.

Проставки — это первое, что приходит на ум владельцам ВАЗ 2107. Но такой вывод не совсем правильный. Да, они восстановят жёсткость пружин, однако скажутся отрицательно на ресурсе элементов. Вскоре на усиленных этим способом пружинах можно будет обнаружить трещины.

Поэтому единственно верным решением станет замена обычных пружин на усиленные или доработанные от ВАЗ 2104. Одновременно надо поменять и амортизаторы на более мощные, иначе усиленные пружины легко повредят штатную систему.

Перед тем как начать процедуру замены, надо вооружиться следующими инструментами.

1. Подъёмником.
2. Набором различных ключей, включая баллонный.
3. Монтировкой.
4. Бруском.
5. Проволочным крюком.

Теперь подробнее о замене.

1. Автомобиль поставить на домкрат, снять колёса.
2. Демонтировать стойки или обычные амортизаторы.
3. Фиксаторы верхнего рычага ослабить.
4. Установить под машину брусок, поднять домкратом нижний рычаг.
5. Открутить крепление стабилизаторной балки.
6. Убрать подъёмник.
7. Ослабить гайки нижнего и верхнего шарового шарнира, но полностью не откручивать.
8. Выбить палец опоры из поворотного кулака, действуя монтировкой и молотком.
9. Зафиксировать верхний рычаг проволочным крюком, а нижний опустить.

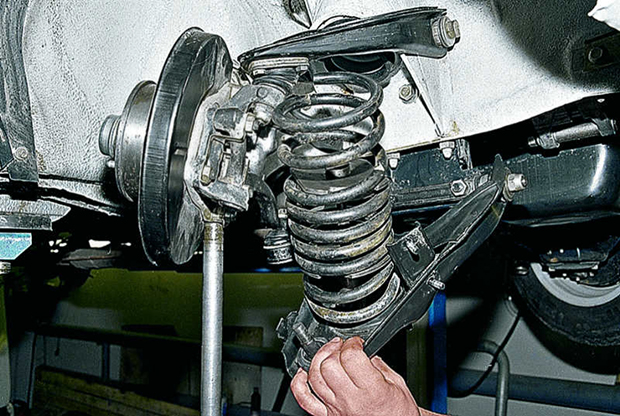

10. Поддеть пружины монтировкой снизу и снять их.

Затем нужно освободить обе пружины от прокладок, проверить состояние последних. Если они в хорошем состоянии, установить на новую пружину, используя изоленту. Поставить усиленные пружины на места штатных.

Усиленная пружина ставится на место штатной в обратном порядке

Пневмоподвеска

«Семёрка» имеет большой потенциал в плане модернизации передней подвески. И многие владельцы автомобиля решаются на установку пневмоподвески с электрическим компрессором, шлангами и блоком управления.

Комплект элементов пневмоподвески включает компрессор, шланги, трубки, стойки и другое оборудование

Это настоящий электронный помощник, дающий возможность менять величину дорожного просвета в зависимости от условий движения. Благодаря такому нововведению повышается устойчивость машины на больших скоростях, поездки на дальние расстояния становятся комфортными, автомобиль мягче проходит неровности, одним словом, становится похожим на иномарку.

Модернизация системы проходит так.

1. ВАЗ 2107 устанавливается на яму.
2. Обесточивается аккумуляторная батарея.
3. С автомобиля демонтируются колёса.
4. Передняя подвеска целиком разбирается, на её место устанавливаются элементы пневмоподвески.
5. Под капотом размещают блок управления, компрессор и ресивер. Затем элементы соединяются между собой трубами и шлангами.
6. Компрессор и БУ интегрируются с бортовой сетью автомобиля.

Видео: пневмоподвеска на ВАЗ, стоит или нет

Электромагнитная подвеска

Ещё один вариант модернизации подразумевает использование электромагнитной подвески. Она представляет собой совокупность механизмов и компонентов, выполняющих функции связующего звена между дорогой и кузовом. Благодаря применению этой разновидности тюнинг-подвески обеспечивается плавность хода, высокая устойчивость, безопасность и комфортабельность. Автомобиль не будет «проседать» даже во время длительной стоянки, а благодаря встроенным пружинам подвеска сохранит работоспособность и при отсутствии команд от бортовой сети.

Электромагнитная подвеска работает под управлением микроконтроллера и обеспечивет более высокую плавность хода и безопасность

На сегодняшний день самыми известными производителями электромагнитных подвесок являются компании Delphi, SKF, Bose.

Передняя подвеска ВАЗ 2107 требует своевременного ухода и контроля над основными узлами. Помните, что от этого зависит безопасность на дорогах.

Замена передней подвески ВАЗ 2106

Плановая замена передней подвески ВАЗ 2106 или отдельных ее компонентов проводится по истечению межремонтного срока эксплуатации узла или его элементов, а внеплановый ремонт осуществляется по необходимости. Операция проводится в такой очередности:

Загоняем «шестерку» на эстакаде или другом техническом месте.
Зафиксировав держателем верхний срез штока амортизатора, откручиваем его верхний крепеж

Далее вывешиваем передок на упорах, демонтируем переднюю колесную пару.
Отогнув отверткой стопора, выворачиваем крепеж тормозного суппорта к креплению, после чего перемещаем его в нерабочую зону таким образом, чтобы не повредить шланги тормозов.
Демонтируем стойки амортизаторов, далее откручиваем края стабилизатора передней подвески от креплений рычагов, расположенных снизу.
С помощью специального устройства выпрессовываем пальцы из технологических отверстий рычагов подвески и убираем тяги рулевого механизма в нерабочую зону.
С помощью специального приспособления, действующей по типу струбцины, сжимаем пружину и закрепляем ее в сжатом состоянии.
Демонтируем оси верхних и донных рычагов вместе с другими элементами этого узла, после чего вытаскиваем пружинный элемент и проводим аналогичные действия с другой стороной подвески «шестерки».
Демонтируем моторный брызговик и консоль стабилизатора.
Придерживая силовой агрегат подъемным механизмом, демонтируем поперечину передней подвески, действуя весьма осторожно.
Все компоненты передней подвески монтируем в противоположной очередности.
Чтобы избавится от некорректной концентрации воздействий на шарниры резинометаллического типа, производим затяжку рычажного крепежа.
Ставим транспортное средство на горизонтальном участке и устанавливаем переднюю колесную пару соосно с направлением движения «прямо».
Осуществляем предельную загрузку «шестерки» – около 3200 Н (примерно 4 человека в салоне и 50 кг в багажном отделении).
Затягиваем последовательно ключом с динамометрической шкалой крепежи верхнего и нижнего рычагов передней подвески и крепеж нижнего рычажного механизма к поперечине.
Контролируем и при необходимости устанавливаем углы разворота фронтальных колес.. Штатная передняя подвеска ВАЗ 2106, видеоролик по замене которой можно посмотреть в интернете, подлежит также производству ремонтных работ

Качественный ремонт передней подвески проводится только оценки техсостояния ТС

Штатная передняя подвеска ВАЗ 2106, видеоролик по замене которой можно посмотреть в интернете, подлежит также производству ремонтных работ. Качественный ремонт передней подвески проводится только оценки техсостояния ТС.

Техобслуживание (ТО) и ремонт передней подвески ВАЗ 2106 состоит из следующих технологических процессов: корректировки правильных величин зазоров ступичных подшипников; смены сальниковых прокладок и проведение смазочных работ; смены амортизаторов передней подвески, а также пружинных элементов, сайлентблоков, рычажных механизмов, стабилизаторной штанги и подушек под нее, опор шарового типа и т.д.

После окончания работ по ремонту подвески ВАЗ 2106 требуется проведение регулировочных мероприятий по корректировке углов установки передней колесной пары. Если появилась необходимость приобрести компоненты этого узла для проведения ремонтных работ, то передняя подвеска ВАЗ 2106, цена которой вкупе представляет достаточно большую сумму, продается во многих магазинах автозапчастей.

Что касается тюнинга подвески ВАЗ 2106, то на нее следует обратить особое внимание. В первую очередь, следует заменить штатные пружины и амортизаторные стойки, установив абсолютно другие изделия, вызывающие изменение подвески по клиренсу

Далее рекомендуется установить фронтальный стабилизатор двойного типа, а для кузовной части смонтировать разные растяжки для повышения коэффициента жесткости этого несущего элемента.

голоса

Рейтинг статьи

Как неисправная подвеска влияет на движение машины

Подвеска может иметь несколько неисправностей. Каждая из них по-своему влияет на поведение машины на дороге.

• Раскачивание при торможении и при трогании — к подобному приводят неисправные амортизаторы. Их работа заключается в гашении колебаний пружин. Кроме этого, нерабочий амортизатор приводит к чрезмерному крену автомобиля при входе в поворот на скорости.
• Стуки в районе задней подвески ВАЗ 2106 говорят об износе резиновых вставок. Если звук возникает в момент трогания и торможения, то это могут быть сайлентблоки продольных тяг. Стук на кочках говорит о необходимости замены резиновых втулок креплений амортизаторов. Третья разновидность стука возникает на поворотах, в момент, когда машина задней частью идет в занос. Это говорит о необходимости замены втулок продольной тяги. Ее функция заключается в удерживании заднего моста в точном положении относительно кузова. Но центробежная сила, возникающая в момент заноса, смещает кузов относительно моста, что приводит к стуку.

Регулировка передних подшипников

Данная процедура должна проводиться как можно чаще – примерно каждые 10 тыс. км. пробега. На автомобиле ВАЗ-2106 передняя подвеска нуждается в постоянном контроле, к сожалению, это наиболее уязвимый узел. Вывешиваете колесо, снимаете защитный колпачок, после чего вам потребуется расконтрить гайку на ступице. И лишь после этого нужно, воспользовавшись ключом на 27, выкрутить или вкрутить гайку. Зависит это от того, в какую сторону требуется проводить регулировку.

Заметьте: усилие, прикладываемое при затяжке, должно быть слабым. Кроме того, после затяжки необходимо сделать примерно шестую-седьмую часть оборота в обратном направлении. Дело в том, что в ступице установлены конусные подшипники, которые легко разрушаются при попытке затянуть с силой. Зато они способны выдержать большие нагрузки за счет того, что площадь контакта обоймы и роликов немаленькая.

Источники

• https://avtovx.ru/podveska-stoiki-amortizatory/zadnjaja-podveska-vaz-2106-217/
• https://FB.ru/article/447971/ustroystvo-diagnostika-i-remont-zadney-podveski-vaz-
• https://ovaze.ru/317-elementy-peredney-podveski.html
• https://Driving24.ru/kak-otremontirovat-perednyuyu-podvesku-vaz-2106/
• https://aklaypart.ru/remont/perednyaya-podveska-vaz-2106-ustrojstvo-osobennosti.html
• https://AlanSpb.ru/remont-i-tyuning/zadnyaya-podveska-vaz-2106-ustrojstvo-2.html
• https://bumper.guru/klassicheskie-modeli-vaz/hodovaya-chast/podveska-vaz-2106.html
• https://naruto-grand.ru/ustroystvo-perednyaya-podveska-remont-to-vaz-2106/
• https://adaptsport.ru/remont/remont-perednej-podveski-vaz-2106.html

Общие сведения

Передняя подвеска

1. Палец шаровой опоры верхнего рычага.
2. Поворотный кулак.
3. Подшипник шаровой опоры верхнего рычага.
4. Верхний рычаг.
5. Шаровая опора верхнего рычага.
6. Буфер хода сжатия.
7. Кронштейн буфера хода сжатия.
8. Резиновые прокладки крепления штока амортизатора.
9. Шайба резиновой прокладки штока амортизатора.
10. Опорный стакан амортизатора.
11. Ось верхнего рычага.
12. Резиновая втулка шарнира.
13. Ось нижнего рычага.
14. Поперечина.
15. Кронштейн крепления поперечины к лонжерону.
16. Кронштейн крепления штанги стабилизатора к лонжерону.
17. Штанга стабилизатора поперечной устойчивости.
18. Лонжерон.
19. Нижний рычаг.
20. Болты крепления оси нижнего рычага к поперечине.
21. Кронштейн крепления штанги стабилизатора.
22. Пружина.
23. Амортизатор.
24. Обойма вкладыша шаровой опоры нижнего рычага.
25. Ограничитель поворота передних колес.
26. Ступица колеса.
27. Пыльник шаровой опоры.
28. Палец шаровой опоры нижнего рычага.
29. Колпачок гайки ступицы.
30. Регулировочная гайка.
31. Цапфа поворотного кулака.
32. Тормозной диск.

Передняя подвеска независимая, с гидравлическими амортизаторами (двухстороннего действия) и цилиндрическими пружинами (упругими элементами).

Поворотный кулак соединяется с верхним и нижним рычагами подвески шаровыми опорами. Шаровые опоры фиксируются на рычагах тремя болтами. В корпусе опоры располагается подшипник, защищенный от загрязнения резиновым пыльником. Палец шаровой опоры устанавливается в отверстие в поворотном кулаке и фиксируется самоконтрящейся гайкой.

Для уменьшения крена кузова на поворотах и улучшения управляемости автомобиля, передняя подвеска оснащена стабилизатором поперечной устойчивости. Стабилизатор фиксируется двумя кронштейнами на лонжеронах кузова и двумя кронштейнами на нижних рычагах.

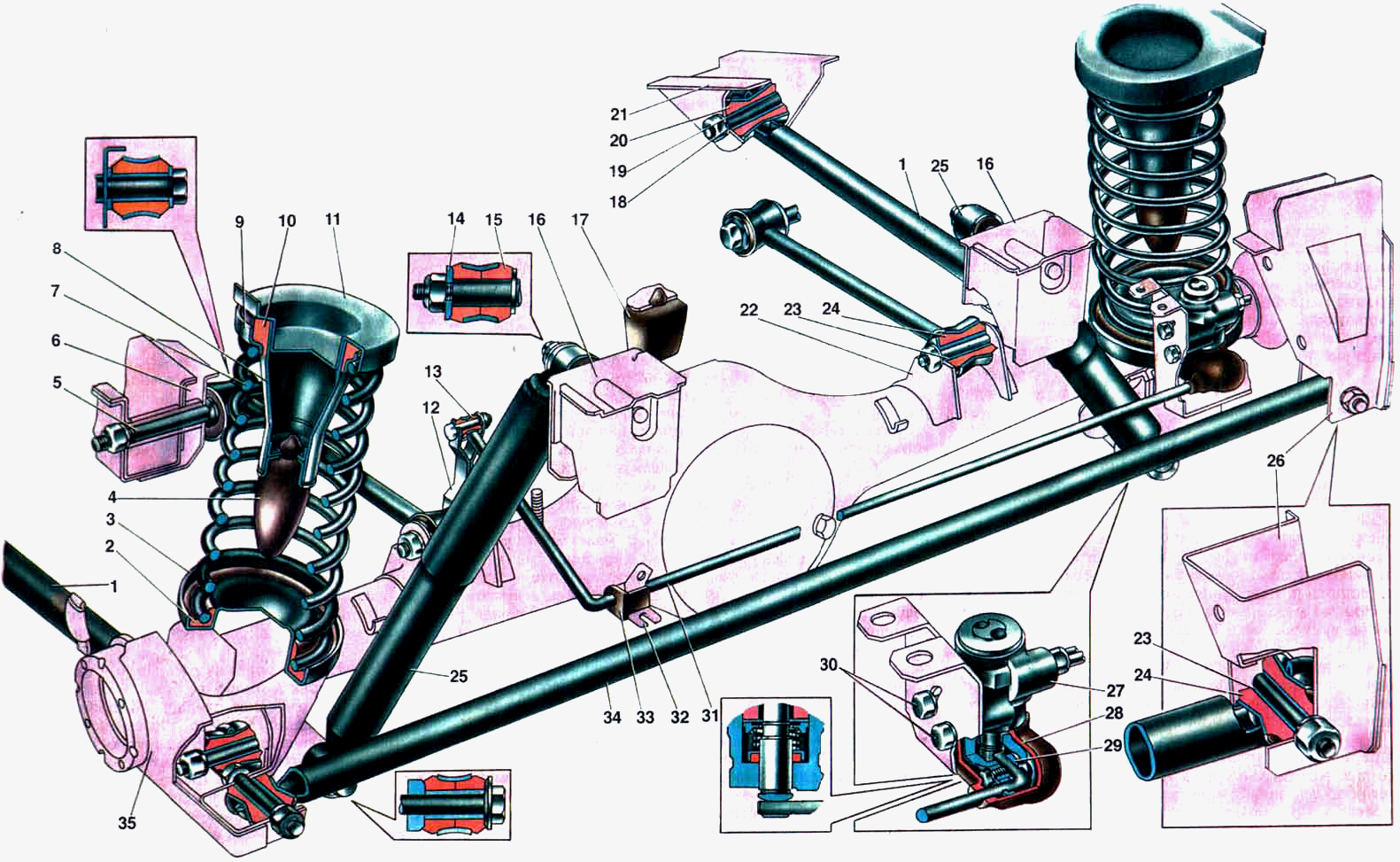

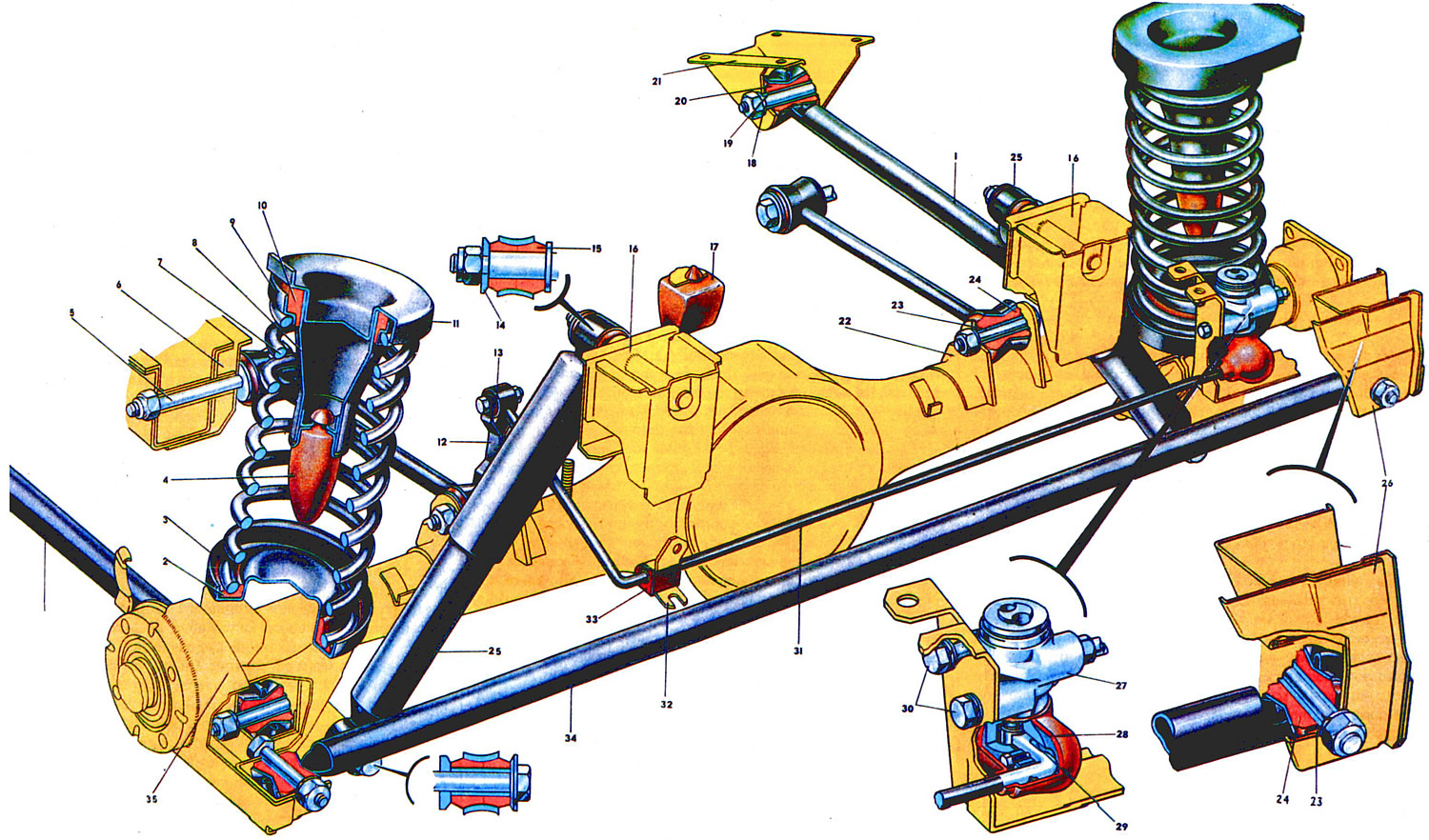

Задняя подвеска

1. Пружина.
2. Опора буфера хода сжатия.
3. Чашка.
4. Верхняя прокладка пружины.
5. Верхнее седло пружины.
6. Верхняя продольная штанга.
7. Тяга рычага привода регулятора давления.
8. Шайба шпильки крепления амортизатора.
9. Резиновая втулка головки амортизатора.
10. Кронштейн крепления амортизатора.
11. Дополнительный буфер хода сжатия.
12. Кронштейн крепления верхней продольной штанги к балке заднего моста.
13. Распорная втулка верхней продольной штанги.
14. Резиновая втулка верхней продольной штанги.
15. Шайба распорной втулки.
16. Распорная втулка нижней продольной штанги.
17. Резиновая втулка нижней продольной штанги.
18. Кронштейн крепления верхней продольной штанги к балке заднего моста.
19. Нижняя продольная штанга.
20. Амортизатор.
21. Кронштейн крепления поперечной штанги к кузову.
22. Регулятор давления задних тормозов.
23. Защитный чехол регулятора давления.
24. Ось рычага привода регулятора давления.
25. Болты крепления регулятора давления.
26. Торсионный рычаг привода регулятора давления.
27. Крепление опорной втулки рычага.
28. Опорная втулка.
29. Поперечная штанга.
30. Нижняя прокладка пружины.
31. Опорная пластина кронштейна крепления поперечной штанги.
32. Кронштейн крепления троса привода стояночного тормоза.
33. Нижнее седло пружины.
34. Буфер хода сжатия.
35. Кронштейн крепления верхней продольной штанги.
36. Болт крепления верхней продольной штанги.

Задняя подвеска зависимая, с гидравлическими амортизаторами (двухстороннего действия) и цилиндрическими пружинами (упругими элементами).

Задняя подвеска представляет собой четыре продольных и одну поперечную штангу. Продольные и поперечная штанги соединены с кузовом и балкой моста резинометаллическими шарнирами.

Ход балки заднего моста вверх ограничен двумя основными, установленными в пружине, и одним дополнительным, установленным на кронштейне на днище кузова, буферами хода сжатия.

Источник

Модернизация подвески ВАЗ 2106

Сегодня многие владельцы классических «Жигулей» совершенствуют свои автомобили и вносят изменения не только во внешний вид, салон, силовой агрегат, но и в подвеску. ВАЗ 2106 — машина с широким полем деятельности для тюнинга. Единственным ограничением являются финансовые возможности владельца. Остановимся на основных моментах по доработке подвески.

Усиленные пружины

К установке усиленных пружин на «шестёрке» прибегают в том случае, когда необходимо сделать подвеску жёстче, поскольку многих не устраивает её мягкость.

На передок автомобиля часто ставят пружины от ВАЗ 2121 вместе с усиленной подушкой. Такие упругие элементы имеют несколько большую толщину витка и жёсткость. Заднюю подвеску в основном оснащают пружинами от «четвёрки». В дополнение к ним устанавливают демпферы от «Нивы», что будет особенно актуально для тех машин, которые ездят на газу, поскольку оборудование весит немало.

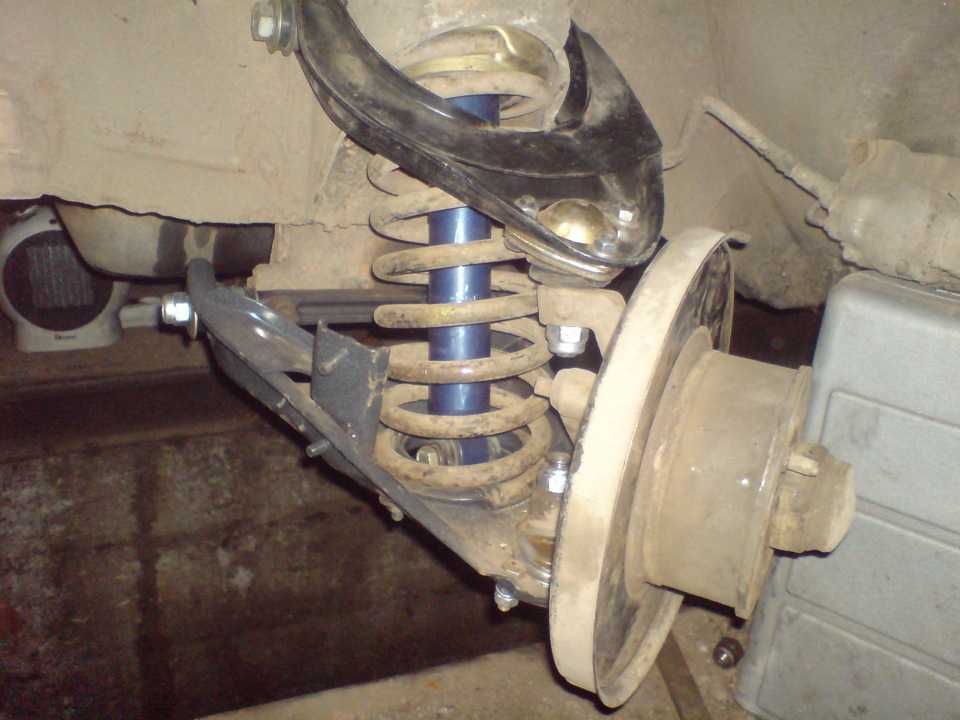

Владельцы ВАЗ 2106 часто меняют штатные пружины на элементы от «Нивы»

Пневмоподвеска

Одним из вариантов модернизации подвески является установка пневмостоек. После внедрения такой конструкции становится возможным изменять дорожный просвет и в целом повысить уровень комфорта. Автомобиль получает ходовые качества, схожие с поведением импортных автомобилей. При установке пневмоподвески переоборудованию подлежит как передняя, так и задняя система амортизации. Для этого приобретается комплект необходимого, который включает в себя:

• компрессор;
• соединительные элементы;
• пневмостойки;
• датчики и др.

Комплект пневмоподвески состоит из ресивера, компрессора, пневмобаллонов, соединительных элементов

Заводская подвеска «шестёрки» на пневматическую меняется в таком порядке:

1. Снимаем с подвески пружины.

2. Практически полностью отрезаем отбойник и делаем отверстие под монтаж пневмостойки в нижней чашке и верхнем стакане.

   В нижней чаше сверлим отверстие под установку пневмостойки

3. Устанавливаем пневмобаллоны.

   Монтируем пневмобаллон, закрепляя его сверху и снизу

4. Подвеску передка также полностью разбираем.

5. Навариваем на нижний рычаг пластину для возможности монтажа подушки, при этом убираем крепление стабилизатора.

   Для монтажа пневмобаллона спереди, необходимо наварить пластину на нижний рычаг

6. В пластине сверлим отверстие под нижнее крепление пневмостойки.

7. Дорабатываем мелочи и устанавливаем пневмобаллон.

   После подгонки устанавливаем пневмостойку и собираем подвеску

8. Аналогичные действия повторяем с другой стороны.

9. В багажнике устанавливаем компрессор, ресивер и оставшееся оборудование.

   Ресивер и компрессор устанавливаются в багажнике

10. Блок управления подвеской располагаем в доступном месте.

    Кнопки управления подвеской располагаются в салоне, где это будет удобно водителю

11. Подключаем пневмостойки и электрику в соответствии со схемой, которая идёт в комплекте.

    Пневмоподвеска подключается согласно схеме, которая идёт в комплекте к оборудованию

Видео: установка пневмоподвески на классические «Жигули»

Пневмоподвеска на жигу.Part 1

Электромагнитная подвеска

Ещё один вариант совершенствования подвески автомобиля — электромагнитная подвеска. Основа такой конструкции — электрический двигатель. Он может работать в режиме демпфирующего и упругого элемента. Работой управляет микропроцессор. Подвеска такого типа устанавливается вместо штатных амортизаторов. Уникальность конструкции заключается в практически безотказной работе. Плюс ко всему в ней заложен высокий уровень безопасности. Если по какой-то причине на подвеску перестанет подаваться питание, система сможет перейти в механический режим благодаря электромагнитам. Наиболее популярными производителями таких подвесок являются Delphi, SKF, Bose.

Электромагнитная подвеска работает под управлением микроконтроллера, обеспечивает более высокую плавность хода и безопасность

Подвеска ВАЗовской «шестёрки» не выделяется своей сложностью. Поэтому и отремонтировать её под силу владельцам этого автомобиля. Определить и устранить неисправности можно ознакомившись с пошаговыми инструкциями. При появлении первых признаков неполадок, с ремонтом затягивать не стоит, поскольку повышенному износу будут подвергаться и другие элементы подвески.

Передняя подвеска

На передке ВАЗовской «шестёрки» стоит более сложная конструкция подвески, поскольку спереди колёса являются управляемыми и именно на эту часть машины приходятся большие нагрузки. Подвеска передней части автомобиля является независимой двухрычажной с винтовыми цилиндрическими пружинами, гидравлическими амортизаторами и стабилизатором поперечной устойчивости.

Поперечина

Передняя балка является силовым элементом объёмной конструкции. Материалом изготовления изделия является сталь. Расположена поперечина в подкапотном пространстве снизу. На неё через подушки фиксируется силовой агрегат, а также нижние рычаги системы амортизации.

Рычаги

Подвеска передка состоит из четырёх рычагов — двух верхних и двух нижних. Нижние элементы фиксируются к поперечине с помощью оси. Между балкой и осью расположены шайбы и регулировочные прокладки, которые изменяют развал и угол наклона оси поворота переднего колеса. Ось верхнего рычага представляет собой болт, который проходит через стойку брызговика. В отверстиях рычагов установлены резинометаллические изделия — сайлентблоки, посредством которых рассматриваемые элементы подвески могут двигаться. При помощи шаровых шарниров к рычагам монтируется поворотный кулак (цапфа). На нём при помощи роликоподшипников конического типа фиксируется ступица колеса с диском тормозной системы. На цапфе ступица поджимается гайкой, причём справа крепёж имеет левую резьбу, а слева правую.

Амортизаторы

Посредством амортизаторов обеспечивается плавный ход автомобиля, т. е. исключается подпрыгивание на неровностях. Спереди и сзади устанавливаются практически одинаковые по конструкции демпферные устройства. Разница заключается в размерах, способах монтажа и наличии у переднего амортизатора буфера. Передние демпферы монтируются нижней частью к нижнему рычагу, а сверху крепятся на опорном стакане.

Таблица: параметры амортизаторов «шестёрки»

Артикул	Диаметр штока, мм	Диаметр корпуса, мм	Высота корпуса (без учёта штока), мм	Ход штока, мм
2101–2905402 2101–2905402–022101–2905402–04 (перед)	12	41	217	108
2101–2915402–02 2101–2915402–04 (зад)	12,5	41	306	183

Пружины

На «шестёрке» устанавливаются цилиндрические пружины, которые верхней частью через прокладку и опорную чашку упираются в стойку, а нижней — в углубление нижнего рычага. Назначение упругих элементов — обеспечение необходимого клиренса автомобиля и сглаживание ударов во время движения по неровной дороге.

Стабилизатор

Стабилизатор является деталью, уменьшающей крены кузова при поворотах Выполнен он из специальной стали. Посередине изделие фиксируется к передним лонжеронам через резиновые элементы, а по краям — к нижним рычагам.

Шаровые опоры подвески передка представляют собой шарнир, благодаря которому машина способна маневрировать и ровно двигаться. К тому же эти элементы позволяют легко управлять передними колёсами. Опора состоит из корпуса с шаровым пальцем и защитного элемента в виде резинового пыльника.

Неисправности подвески

Нельзя сказать, что подвеска ВАЗ 2106 ненадёжная, но с учётом качества наших дорог проводить диагностику и выполнять ремонтные работы время от времени всё же приходится. О возникновении той или иной неисправности можно судить по характерным симптомам, исходя из которых определить повреждённую деталь будет проще.

Стуки

Стуки могут появляться в разные моменты движения автомобиля, что указывает на следующие неисправности:

• в начале движения. Свидетельствует о повреждении тяг заднего моста или кронштейнов, к которым они крепятся. Также могут износиться сами сайлентблоки. Для начала нужно осмотреть места крепления штанг и их целостность, проверить резинометаллические элементы. Неисправные детали заменить;
• во время движения. При таком проявлении неисправности возможен выход из строя амортизаторов и их втулок либо ослабление крепежа. При сильном износе стучать также могут шаровые опоры;
• при сжатии системы амортизации. Неисправность может проявляться при повреждении буфера отбоя и устраняется путём осмотра и замены повреждённых элементов.

Видео: причины стуков в начале движения

Что стучит при трогании автомобиля.

Увод машины в сторону

Причин, когда машину уводит от прямолинейного движения, может быть немало:

• шины накачаны с разным давлением. Требуется проверка и корректировка воздуха;
• неправильная установка развал-схождения. Такое может проявляться при повреждении одного из рычагов, их осей либо сильном износе сайлентблоков. Необходимо осмотреть переднюю подвеску, проверить правильность установки углов и при необходимости отрегулировать их;
• деформация цапфы. Деталь нуждается в замене;

• потеря упругости или поломка одной из пружин. Просевшую или вышедшую из строя пружину необходимо заменить;

  Повреждение пружины может привести к тому, что автомобиль будет уводить в сторону

• шины имеют разный износ. При таком явлении шины подлежат замене;
• нарушена балансировка. Необходима проверка балансировки и устранение дисбаланса;
• повреждение штанги заднего моста, что привело к смещению узла. Требуется осмотр задней подвески и замена неисправного элемента.

Машину может уводить в сторону также и по другим причинам, не связанным с подвеской, например, при неполном растормаживании одного из колёс. В этом случае необходимо проверить тормозной механизм и устранить неисправность.

• ослабли колёсные болты. Необходимо проверить и затянуть крепление;

• чрезмерный осевой люфт передних колёс. Такой признак свидетельствует о выходе из строя ступичных подшипников либо ослаблении гайки ступицы. Требуется замена неисправных элементов или затяжка крепежа;

  При ослаблении ступичной гайки возникает люфт передних колёс

• повреждение пружины. Подвеску осматривают и меняют повреждённую деталь. Правую и левую пружины рекомендуется менять одновременно, поскольку высота новой и старой детали будет разной;
• поломка реактивных тяг, свободный ход во втулках. Необходима замена неисправных элементов;
• износ или отсутствие смазки в шаровых опорах. При чрезмерном износе шаровую следует заменить. Если деталь не имеет износа, но скрипит, её следует смазать ШРБ-4;

• повреждение или износ сайлентблоков передка. Резинометаллические элементы подлежат замене;

  При износе сайлентблоков возникают стуки подвески

• ослабло крепление рычагов или балки. Требуется проверка крепежа и затяжка в случае ослабления.
