Замена сальника левого привода рено логан

Зачем нужна замена антифриза на автомобиле Рено Логан и когда это делать?

Жидкость, отработавшая свой ресурс, меняет свои свойства и способна стать причиной многих негативных моментов. Определить степень его годности просто – достаточно открыть заливную крышку бачка и исследовать содержимое. Если ОЖ изменила цвет или приобрела коричневый оттенок с осадком, то это говорит о необходимости срочной ротации хладагента.

Исходя из рекомендаций завода-производителя, замена охлаждающей жидкости на Рено Логан производится в следующих случаях:

1. После пробега каждых 90 000 км.
2. Через каждые 6 лет эксплуатации.

Объем системы охлаждения машины с кондиционером – 5,45 литра, а без него – 4,5 литра. Новые химические растворы позволяют увеличить промежуток до 100 – 110 тыс. км, но в любом случае визуальный контроль минимум 2-3 раза в год необходим.

Почему важно менять ОЖ?

В состав автожидкостей входят не только смеси этиленгликоля и одноатомных спиртов, но и антикоррозионные присадки. В зависимости от типа ингибиторов коррозии ОЖ делятся на:

• G-11 – на основе силикатных или нитритных присадок.
• G-12, G-12+ – на основе карбоновых кислот.
• G-12++ – включает органику и минеральные ингибиторы.

Смешивать все виды не рекомендуется, хотя первые два, в принципе, допускается. Однако следует учитывать, что срок службы ОЖ в таком случае сокращается. К чему все эти тонкости? Дело в том, что со временем свойства химических присадок теряются, и этиленгликоль в паре с водой приступают к своей коррозионной деятельности. Это грозит:

• Возможностью заклинивания термостата по причине присутствия продуктов коррозии.
• Разрушением крыльчатки водяной помпы.
• Разгерметизацией подшипников помпы.
• Засорением радиатора и каналов ДВС.

Все перечисленные факторы непременно приведут к перегреву мотора, как следствие – перерасходу горючего и уменьшению мощности. Регулярный перегрев сокращает эксплуатационный срок службы силового агрегата в несколько раз. Подобных последствий можно избежать при своевременной замене на Рено Логан отработавшего свой срок антифриза в полном объеме

Кроме этого важно наблюдать за его состоянием, периодически заглядывая в расширительный бак

Что нужно приготовить для выполнения операции?

Для проведения работ необходимо подготовить следующие инструменты и материалы:

• Комплект рожковых и накидных ключей.
• Набор отверток и пассатижи.
• Пластиковая воронка.
• Емкость объемом не менее 6-7 литров.
• Перчатки и спецодежда.
• Охлаждающая жидкость 6 литров.
• Червячные хомуты.

Какой антифриз нужен для Renault Logan?

В нынешних моторах Renault применяют автожидкость типа D, которая соответствует стандарту G-12:

• Cool Stream 4030 Premium.
• Glacelot RX (Type D).

В продаже эти марки присутствуют как в разбавленном виде, так и в концентрированном, продающиеся в литровых канистрах. Перед заливкой в ДВС такая смесь разбавляется дистиллированной водой обычно в соотношении 1:1, температура застывания при этом составляет -36°C. Таким образом, для Logan понадобится три литровых емкости.

• Liqui Moly KFS 2001.
• CoolStream Premium.
• Aral 4003116908396 Silikatfre.
• GlycoShell Longlife.
• SWAG 60 ANTIFREEZE (Green).
• Kuhlerschutz SF.

Как выбрать выжимной подшипник Рено Логан 1.4, 1.6: цена, артикул, производители

Перед тем как поменять выжимной подшипник на Рено Логан обязательно ознакомьтесь с информацией по выбору запчастей, так как длительность срока службы во многом зависит от качества и технологичности изготовления заменяемого элемента. По умолчанию на французские авто часто устанавливают шарикоподшипники премиум класса, например брэнды SNR или SKF, поэтому при замене следует ставить аналог не хуже чем оригинал.

На форумах, автомобильных сообществах, в соц. сетях опытные автомастера рекомендуют несколько производителей ВП для Renault Logan, данный перечень представлен в виде сводной таблицы где указана цена, заводской артикул (номер), название завода изготовителя.

Замена подшипника-сальника первичного вала и опорных подшипников первичного и вторичного валов, из-за них шумы и гул при езде Алексей A.: спасибо за видео а можно ли как-нибудь направляющую втулку выжимного вытянуть наружу без разбора коробки? у меня потек сальник на 58000 км. пробеге. не хочется коробку разбирать. не могли просто втулку в виде фланца сделать, а под ним сальник просто поставить как на вазовских коробках. о чем конструктора думали. пару раз заменешь этот подшипник и потом он просто не будет держаться в корпусе. ведь при выпресовки и посадочное место подшипника прослабляется Дата: 2019-06-26

Комментарии и отзывы: 9

Andrey Petrov Здравствуйте Подскажите пожалуйста, когда заведёшь на холодную слышны в коробке JH3 какое то тарахтенье или стуки, когда нажмёшь на сцепление то этого нет, отпустишь опять появляется, снова нажмёшь уже нету и так далее, то есть, то нет, а совсем пропадает это, когда масло в коробке прогреется, уровень в норме. Стоит что то делать или нет. Кто то говорит, что это тепловой зазор подшипника первичного вала и ни чего с этим не сделать.

Елена П Ребята подскажите при запуске на холодную при отпущенном сцеплении слышно посвистывание похожее на работу моторчика печки когда его включишь на холодную как урчание втулок после прогрева минуты 2-3 перестаёт, мое предположение что это подшипник первичного вала, вы с чемнибуть подобным сталкивались, пробег 33000 км кпп JH3.

Bogdan Ребят доброго времени суток. Не знаю прочитаете или нет, но все же напишу

При включенной передаче ( не важно, 1 или 5) не выжимая сцепления, а просто отпуская педаль газа на ходу появляется посторонний шум(гул. Пока по горячим следам, решил написать у Вас под видео, может что-то посоветуете

Спасибо и хорошего настроения.

Владимир Новиков Ребят, вы поменяли почти все подшипники, кроме одного игольчатого кот. глухой, вы его просто промывали и собирали коробку назад, вот у меня делема, как достать этот игольчатый глухой передний подшипник? уже что только не делал, корпус алюминия. страшновато.

Елена П Ребята подскажите такая проблемка при запуске двс на холодную появился шум похожий на шум натяжного ролика но при выжиме сцепления пропадает на прогретом двс всё в норме и если машина постоит часа 3 заводиш всё тиха машина остывшая. Спасибо за ваши видосы

Авто Доктор добрый день. подскажите проблема такая рено меган рассыпался трипоид разобрал кпп достал все почистил поменял салник первичного вала собрал появилась теч масла кпп кожух сцепления весь в масле. что я неправильно сделал или попал бракованный сальник.

Арт Ребят, подскажите, что делать. Менял шестерни 5-ой передачи, коробка jh3 меган 2, после снятия шестерён пошатал первичный вал, а у него есть люфт причём как в продольном так и в поперечном покачивании. Значит ли это что подшипнику пришёл конец? Что делать?

xeonnick У меня сейчас проблема. В последнее время стал ощущать неприятный гул в салоне на скорости от 110 до 120 км\ч, или оборотах от 3100 до 3400. Выжимаю сцепление гул пропадает. Что скажете, это может быть этот подшипник?

Евгений Фетус Спасибо за ваши видео. Ребята, подскажите. При наборе скорости на 1 передаче, выжимаю сцепление и появляется гул(ноет будет то бы. переключая на вторую гул пропадает. что это может быть?

• Не горит ближний свет рено логан



• Замена ламп на светодиодные на рено каптур



• Какой зазор должен быть на свечах пежо 307



• Рено эспейс снять турбину



• Пежо 807 замена топливного фильтра

Симптомы неисправности сальника привода Renault Logan

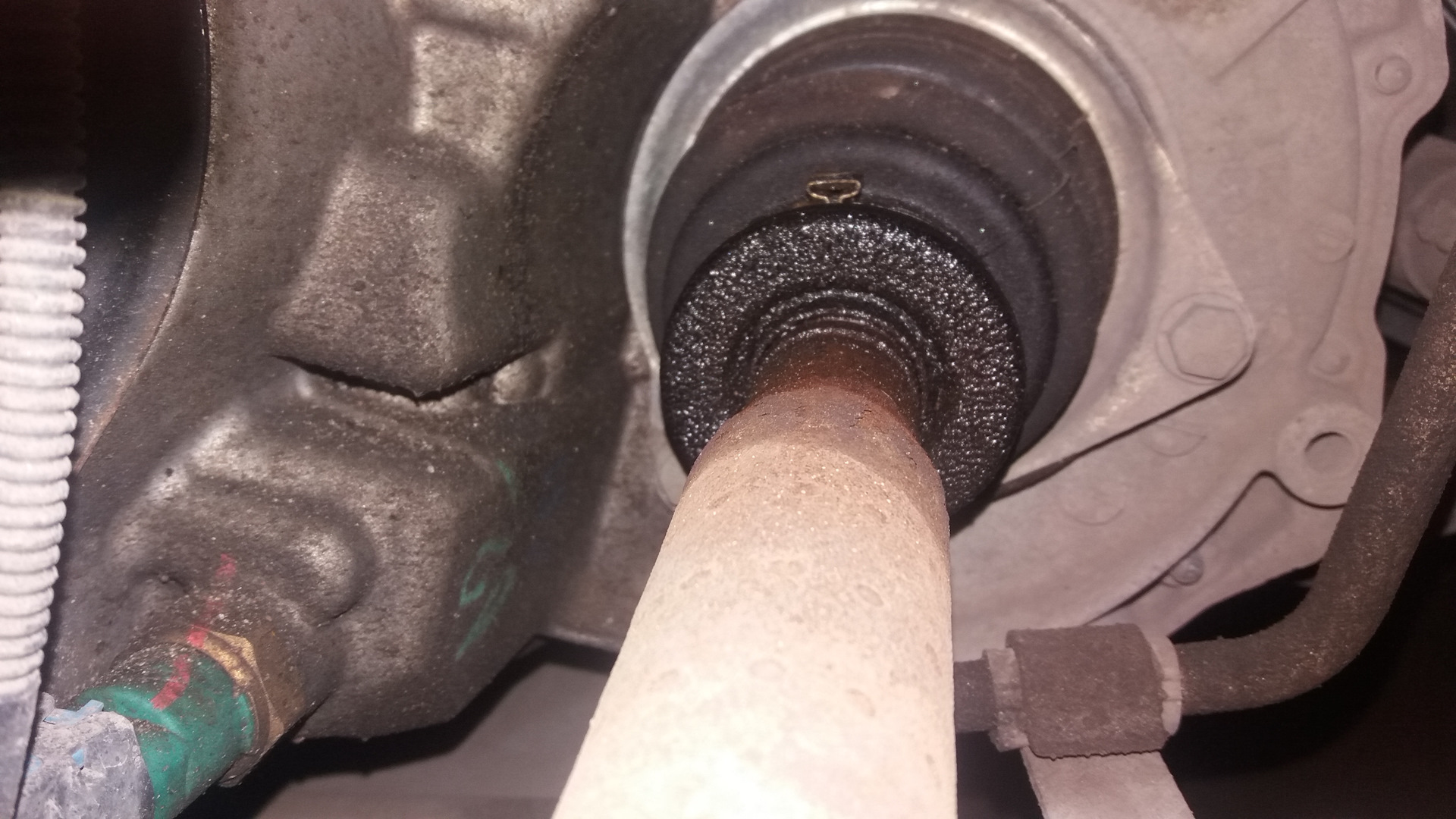

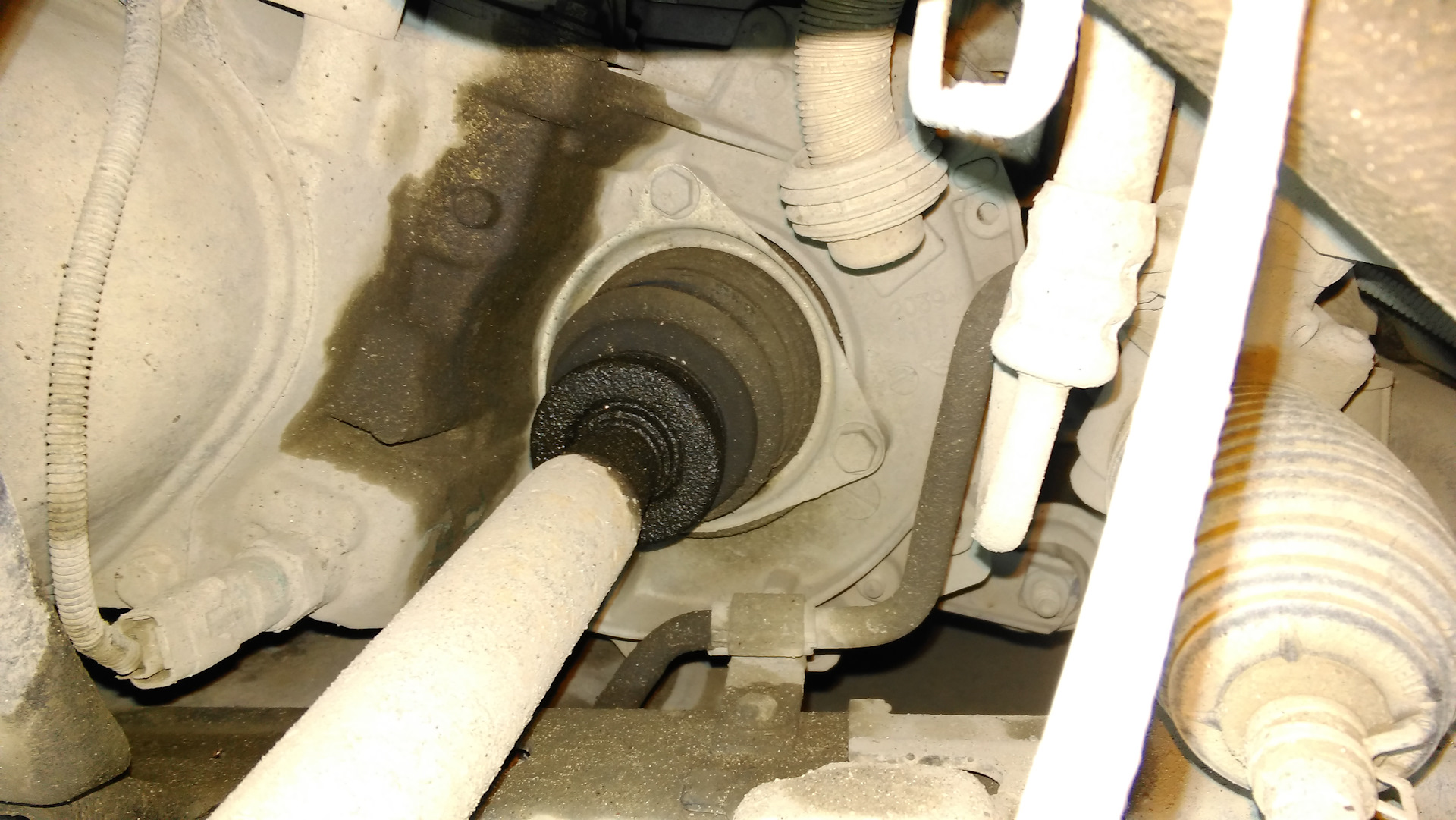

Основной симптом разрыва сальника трудно не заметить. Под машиной и на деталях неожиданно появляются пятна масла. В этом случае надо сразу проверять манжету внутренней гранаты.

Выявить проблему с сальником можно также по снижению уровня трансмиссионного масла. Правда, этот симптом проявляется только в случае полного выхода элемента из строя — когда дыра на нём размером в монету.

Обычно проблема с течью возникает при пробеге 100–120 тыс. километров.Основная причина — износ материала, резина со временем дубеет.Контакты резиновой манжеты ржавеют, обрастают задирами, и из‐за этого она рвётся. На сальник может попасть бензин, который быстро разъест материал.

Ресурс сальников зависит от своевременности обслуживания, планового техосмотра. При значительном ухудшении технических качеств трансмиссионного масла резиновая манжета начинает перегреваться.

Причины и возможные последствия неисправности

Передний сальник коленвала Рено Логан имеет небольшие габариты и чаще выходит из строя, чем задний. Выявить его неисправность можно по течи масла в районе шкива коленвала, подтекам в передней части картера двигателя под шкивом, наличии масла на шкивах и ремнях двигателя.

Причинами выхода из строя сальника чаще всего являются:

Высокий пробег автомобиля;

Долгий «простой» двигателя без работы;

Установка сальника низкого качества или подделки;

Неправильная установка сальника (перекосы, установка не до упора и т. д.);

Неисправности двигателя, например, сальник может выдавливать высоким давлением картерных газов.

Внутренний ШРУС

Внешний ШРУС представлен корпусом со шлицами, конец каждого где завершается резьбой. Соединение шлицевого типа не даёт шарниру делать повороты в ступице колеса и принуждает их крутиться вкупе. Сверху резьбы накручивается гайка, жёстко фиксирующая гранату. В корпусе размещается обойма (сепаратор), в прорезях занят стоят подшипники. Правый и левый шарниры не взаимозаменяемы.

Детали внутренних гранат тоже подвержены износу:

• Сработка игловатых подшипников;
• Стирание обойм;
• Износ внутренних частей корпуса.

Неисправности внутренней гранаты появляются в возникновении щелчков в районе приводов при резком ускорении по прямой и в момент начала движения, а автомобиль гудит на высочайшей скорости. Это показывает на то, что пора поменять внутренний ШРУС.

В большинстве случаев для Логанов свойственна течь с водительской стороны, виновником какой занимается становится левый внутренний пыльник. Смена пыльника внутреннего ШРУСа слева производится в определённой последовательности.

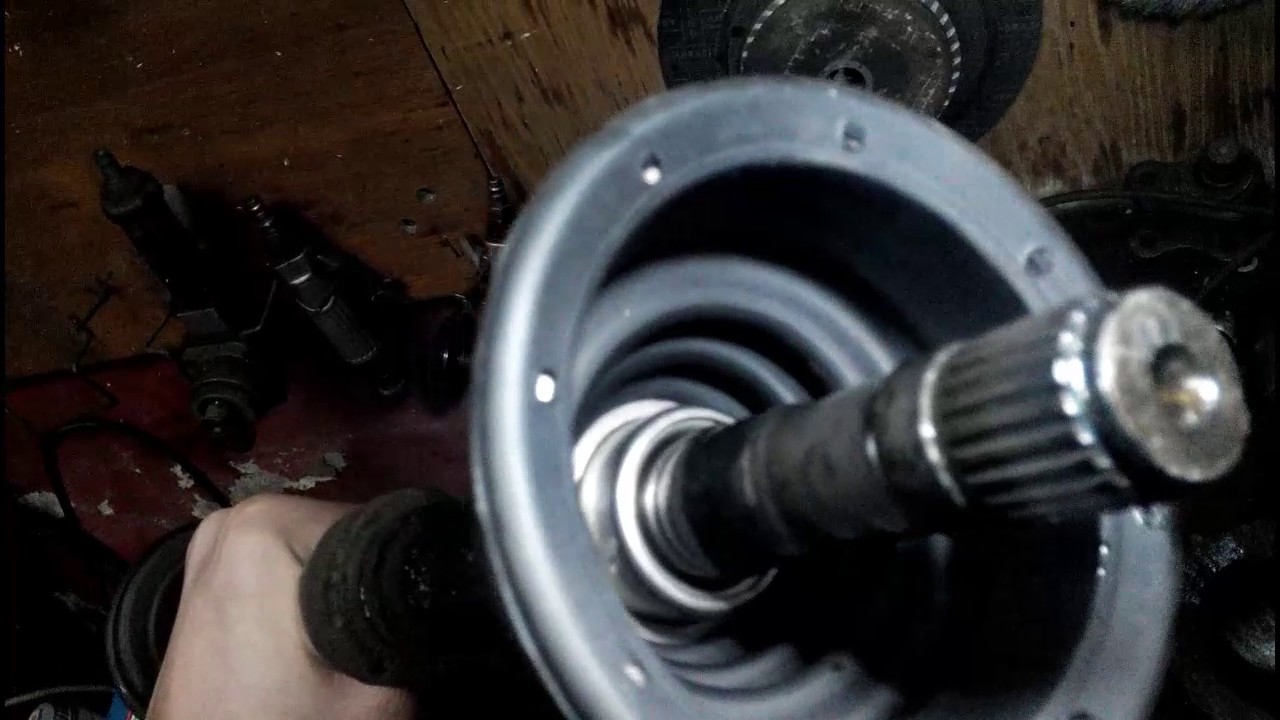

При снятом приводе с заднего конца вала снимается стопорное кольцо.

Несильными ударами лупят по триподу, чтоб он выпал. Откусывается хомут, старенькый резиновый пыльник снимается. Дальше следует поменять по независимым от себя обстоятельствам хомут и установить новый пыльник.

В сети всегда найдете много фото и видео, на страницах которых производится разбор полуоси, восстановление её зубов, смена ШРУСов, пыльников и т. д. С помощью их проще провести ремонт.

Замена коробки передач на рено логан 2

Снятие коробки передач необходимо для ее ремонта или замены деталей сцепления. Выполнение данной операции достаточно трудоемко и требует наличия определенных навыков и оборудования, поэтому если нет уверенности в собственных силах, лучше доверить выполнение работы специализированной станции технического обслуживания.

Для выполнения работы потребуются смотровая канава или эстакада, приспособление для вывешивания силового агрегата.

Снятие1. Подготавливаем автомобиль к выполнению работы.2. Снимаем аккумуляторную батарею.3. Ослабляем затяжку гаек ступиц передних колес (см. тут).4. Вывешиваем переднюю часть автомобиля и снимаем передние колеса (см. тут).5. Сливаем масло из коробки передач (см. тут).6. Снимаем левый и правый грязезащитные щитки моторного отсека (см. тут).7. Подвешиваем силовой агрегат на специальном приспособлении и разгружаем левую опору.8. Снимаем стартер (см. тут), устанавливаем на место опорный кронштейн впускного трубопровода и наживляем гайки его крепления.9. Ключом на 18 мм отворачиваем правый болт крепления рулевого механизма.

10. Тем же ключом отворачиваем левый болт крепления.

11. Подвязываем рулевой механизм к опорному кронштейну впускного трубопровода.12. Отсоединяем пальцы шаровых опор рычагов от поворотных кулаков (см. тут).13. Снимаем стойки стабилизатора поперечной устойчивости передней подвески (см. тут).14. Снимаем растяжки (см. тут).15. Снимаем заднюю опору силового агрегата (см. тут).16. Ключом на 10 мм отворачиваем болт крепления кронштейна трубок гидроусилителя рулевого управления к подрамнику.

17. Торцовым ключом на 18 мм ослабляем затяжку двух болтов переднего крепления подрамника.

18. Тем же ключом ослабляем затяжку двух болтов заднего крепления подрамника.

19. Снимаем подушку подвески системы выпуска отработавших газов и отворачиваем гайки крепления приемной трубы к выпускному коллектору (см. тут).20. Отворачиваем болты крепления и снимаем подрамник.21. Подсоединяем приемную трубу к выпускному коллектору и наживляем гайки ее крепления.22. Снимаем приводы передних колес (см. тут).23. Чтобы в коробку передач не попала грязь, закрываем отверстие левого привода листком картона

24. Отсоединяем трос от вилки выключения сцепления и от коробки передач (см. тут).25. Ослабляем затяжку хомута крепления (см. тут) и отсоединяем от механизма переключения передач тягу привода.26. Отсоединяем колодку жгута проводов от вентилятора радиатора (см. тут), раскрываем держатель и выводим из него жгут проводов.

27. Ключом на 13 мм отворачиваем два болта крепления наконечников проводов и отсоединяем провода от коробки передач.

28. Выводим жгут проводов из держателя на кронштейне коробки передач.

29. Разъединяем колодку жгута проводов датчика концентрации кислорода и отсоединяем колодку от кронштейна.

30. Выводим провод из держателя на коробке передач.

31. Отсоединяем колодку жгута проводов от выключателя фонарей заднего хода (с. 294. «Выключатель фонарей света заднего хода — проверка и замена») и отсоединяем держатель жгута проводов от коробки передач.

32. Отводим жгут проводов в сторону.33. Отсоединяем колодки проводов от датчика скорости…

…и от датчика положения коленчатого вала (см. тут).34. Ключом на 13 мм отворачиваем четыре болта нижнего крепления коробки передач.

35. Тем же ключом отворачиваем гайку переднего крепления коробки передач..

…болт крепления, расположенный над вилкой выключения сцепления…

…болт верхнего крепления…

…и гайку заднего крепления.

36. Снимаем левую опору силового агрегата (см. тут).37. Немного опускаем силовой агрегат вниз, отводим коробку передач от двигателя под левый лонжерон и аккуратно опускаем коробку передач на пол.

Установка1. Наносим пластичную смазку на шлицы первичного вала коробки передач.2. Устанавливаем коробку передач в обратной последовательности.3. Болты и гайки крепления затягиваем предлисанными моментами (см. ниже).

Наименование деталей	Момент затяжки, Нм
Болт крепления коробки передач к блоку цилиндров	44
Болт крепления левой опоры силового агрегата	35
Гайка крепления левой опоры силового агрегата	50
Пробка маслосливного отверстия	25
Болт крепления защитного чехла левого привода	25
Гайка крепления основания рычага переключения передач	15

Начнем с рекомендаций завода изготовителя!

В рекомендациях завода изготовителя ничего не сказано о необходимости заменять масло в коробке!

Завод изготовитель считает что масло сохранит свои свойства в течении всего срока эксплуатации автомобиля.

Но мы живем в России, где дорог нет, куча пыли-грязи и перепад температур 80 градусов и все эти условия отрицательно сказываются на здоровье автомобилей. Соответственно при порыве пыльников гранат и износе сальников в коробку передач неизбежно попадает грязь пыль и вода! Естественно в Российских реалиях масло в коробке лучше менять и опытным путем владельцами установлено что делать это следует через 60-100 тыс. км. пробега или при ремонте коробки и связанных элементов.

ELF Tranself NFJ 75W80 в коробке логана 1.4 и 1.6 его 3 литра и выглядит оно вот так:

Какое масло допустимо заливать в коробку логана при эксплуатации в РФ?

Друзья давайте договоримся, что рекомендация рено масла ELF это не более чем маркетинговый ход…. Вязкость масла указывается по SAE, и нет ничего страшного, если вы зальете качественное синтетическое масло GL4 с вязкостью 75w-80 любого другого производителя. Главное чтобы масло было качественным.

Касательно проблемы выбора между минеральное, полусинтетическое и синтетическое однозначно следует выбирать синтетическое масло, так как оно более стабильно во всем диапазоне температур и имеет больший срок службы. Хотя автору этой статьи доводилось видеть логан с пробегом 280 000 км из такси, хозяин, которого лил в коробку лукойловскую минералку, но делать так автор не рекомендует.

Как поменять масло в механической коробке рено логан с двигателем 1.4

Нам понадобиться:

• Вороток
• Квадрат как для сливной пробки двигателя
• Ключ или головка на 10
• Прокладка сливной пробки
• Емкость для слива масла
• Шприц или воронка для заливки масла.

Последовательность действий при замене масла в коробке логан 1.4

— откручиваем защиту двигателя (так много легче и быстрее работать)

— готовим емкость для слива масла и отворачиваем сливную пробку коробки передач

— сливаем масло, пока оно сбегает, пассатижами откручиваем заливную пробку на коробке

— максимально слив масло заворачиваем на место сливную пробку, предварительно заменив её прокладку.

-при помощи шприца или воронки со шлангом через заливную пробку заливаем в коробку масло до того момента пока оно не побежит обратно! Обычно в коробку влазит ровно 3 литра масла.

— протираем излишки масла с корпуса коробки, заворачиваем заливную пробку.

— приворачиваем на место защиту двигателя

— чистим сапун коробки

— наслаждаемся результатом и подсчитываем сэкономленные деньги.

Ну и для наглядности вот видео:

https://youtube.com/watch?v=u4FpzaX1I5I

Как поменять масло в механической коробке рено логан с двигателем 1.6

Писать отдельную инструкцию по замене масла в коробке у логана с двигателем 1.6 нет смысла так как конструктивно коробки отличаются только размерами картера сцепления, при этом сами коробки одинаковые и заправочный объем масла и его тип у них тоже одинаков. Поэтому можно все делать по инструкции, которая дана выше.

НА этом у меня сегодня все. Крепких вам логанов, удачи на дорогах и доброго здоровья.

Движемся в направлении решения возникающих неисправностей

1. Если автомобиль Рено Логан «грешит» неисправностью бензонасоса, следует рассмотреть нюансы его электро-подключения и особенности функционирования. И делать ремонт своими руками лишь в том случае, если вы специалист. Внимательно проверяем соответствующий предохранитель в плане его целостности. В случае обрыва нити – заменяем. Не нужно пренебрегать мониторингом работоспособности реле насоса. Также проверяем. Эти две неисправности – наиболее частые причины выхода из строя насоса топливоподачи. Интернет насыщен множеством информации на данную тематику.

2. В случае износа наконечника рулевой тяги заменить его весьма несложно:

• демонтируем колесо;
• откручиваем гайку, фиксирующую шаровой палец наконечника;
• посредством нескольких целенаправленных воздействий молотком извлекаем шарнир из уха в поворотном кулаке;
• рассоединяем наконечник с тягой и навинчиваем на нее новый элемент (соблюдаем определенные правила – учитываем количество резьбовых витков посадки старой детали на тяге и пользуемся видеоматериалом).

3. Для замены изношенных колодок в передних тормозных механизмах действуем по следующему алгоритму:

• начинаем снятием колеса;
• отвинчиваем пару болтов, которыми суппорт удерживается на кронштейне;
• вынимаем отработанные колодки;
• устанавливаем на их места «свежие» детали;
• процесс сборки обратен процедуре демонтажа (для удобства работ пользуемся подходящим видео).

4. Если в механическом трансмиссионном агрегате Рено Логан переключение ступеней становится жестким или затруднительным, то самостоятельно выполняем регулировку кулисы. Процедура осуществляется на яме и выглядит таким образом:

• рычаг переключения переводим в нейтральную позицию;
• откручиваем болт;
• фиксируем тягу в требуемом положении и затягиваем болт.

5. Ремонт и обслуживание машины дело ответственное, и не всегда легкое. Если произошел порыв тормозного шланга, то его меняем на новый элемент. Для осуществления этого действия выполняем следующие манипуляции:

• откручиваем оба наконечника шланга: от магистрали и суппорта;
• в скором темпе устанавливаем новую деталь;
• выполняем прокачку системы путем нескольких нажатий на тормозную педаль Renault Logan с последующим открыванием штуцера до наступления момента полного исчезновения воздушных пузырьков в вытекающей жидкости;
• при затруднениях в работе пользуемся видео-инструкцией.

6. Когда стеклоочистители издают посторонний шум появляется необходимость «снабдить» их механизм смазкой. Производим это действие в таковом порядке:

• разбираем пластмассовые панели, накрывающие узел и располагающиеся под лобовым стеклом;
• отсоединяем механизм и извлекаем его в сборе;
• выполняем очистку с последующей смазкой движущихся элементов;
• собираем узел и диагностируем на предмет отсутствия неприятного шума.

7. При обрыве троса ручного тормоза узел перестает функционировать. Замена детали предусматривает выполнение следующих несложных мероприятий:

• в салоне отсоединяем оборванный трос от рукоятки привода;
• демонтируем узел крепления к кузову Рено Логан;
• установку нового троса производим на место старого;
• регулируем степень натяжения и ход рукоятки;
• проверяем работоспособность.

Чтобы произвести ремонт и обслуживание в Рено Логан запасаемся минимально требуемым набором инструментов.

6.2.3. Замена сальников коробки передач

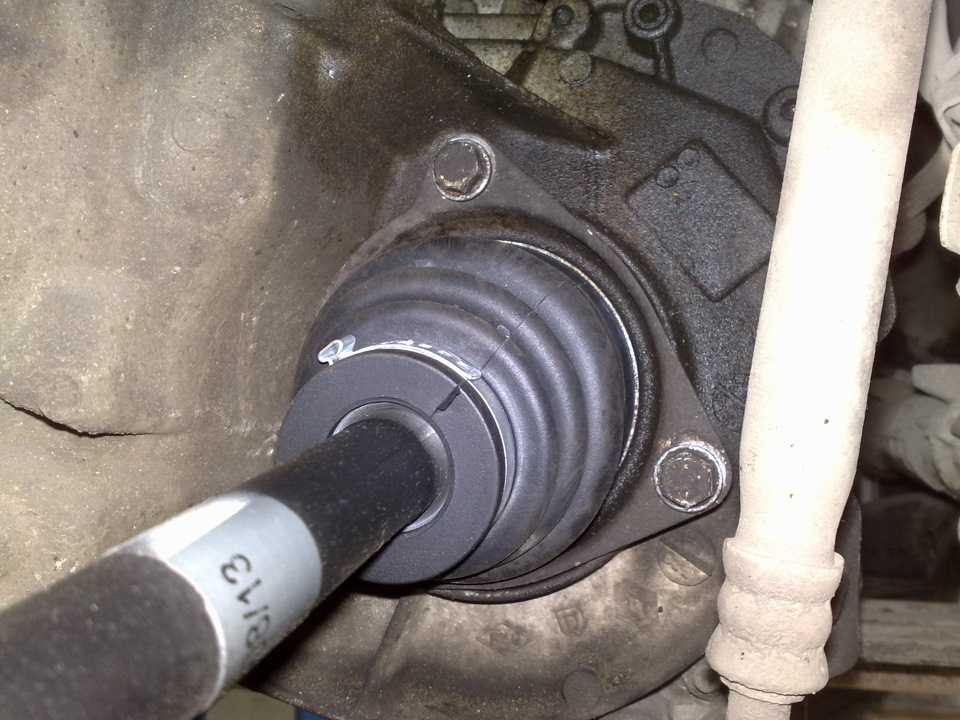

Сальник первичного вала установлен в неразборный узел направляющей втулки подшипника выключения сцепления вместе с передним подшипником первичного вала. Блок направляющей втулки запрессован в картер сцепления. Для выпрессовки и последующей запрессовки блока направляющей втулки требуются специальные приспособления, поэтому в случае течи масла через сальник первичного вала обратитесь для его замены в сервис.

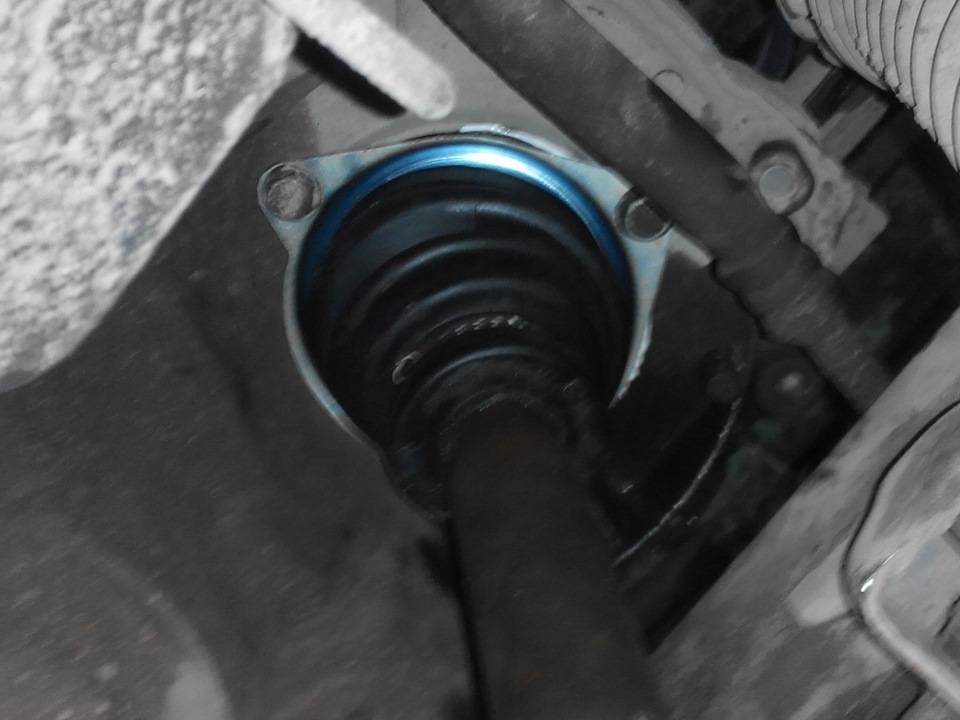

Сальник внутреннего шарнира равных угловых скоростей (ШРУС) привода левого переднего колеса установлен в грязезащитном чехле ШРУСа. В случае течи масла через этот сальник снимите чехол ШРУСа и замените узел подшипника в сборе с сальником (см. «Ремонт шарниров равных угловых скоростей»).
В данном подразделе описана замена сальника хвостовика правой полуосевой шестерни дифференциала, установленного в картер коробки передач.


ПРИМЕЧАНИЕ Сальники внутреннего ШРУСа привода левого переднего колеса и хвостовика полуосевой шестерни дифференциала можно заменить, не снимая коробку передач с автомобиля, при этом необходимо слить масло из коробки передач.

Вам потребуются: все инструменты, необходимые для снятия привода переднего колеса, а также отвертка, молоток, оправка.

1. Установите автомобиль на смотровую канаву или подъемник.

2. Для замены сальника хвостовика правой полуосевой шестерни дифференциала снимите правый привод (см. «Снятие и установка приводов передних колес»).	3. Снимите с хвостовика полуосевой шестерни резиновое уплотнительное кольцо.

ПРИМЕЧАНИЕ Сильно обжатое, затвердевшее или надорванное кольцо замените.

4. Поддев отверткой, извлеките сальник из гнезда в картере коробки передач.

ПОЛЕЗНЫЙ СОВЕТ Поддеть сальник отверткой через зазор между его кромкой и хвостовиком полуосевой шестерни довольно трудно. Поскольку сальник повторной установке не подлежит, можно ударами молотка через бородок по одному из краев сальника повернуть его в гнезде, деформировав так, чтобы другой край выступил за кромку гнезда в картере коробки передач. Затем захватите сальник за выступающий край пассатижами и извлеките из гнезда.

5. Смажьте рабочую кромку сальника трансмиссионным маслом и запрессуйте его оправкой подходящего диаметра рабочей кромкой внутрь коробки.

ПРЕДУПРЕЖДЕНИЕ
Устанавливайте сальник в гнездо коробки передач перед запрессовкой очень осторожно, чтобы не повредить рабочую кромку сальника острыми шлицами хвостовика полуосевой шестерни. Рекомендуем для защиты сальника от повреждения перед его установкой обернуть шлицевый конец хвостовика полоской жести или толстой алюминиевой фольги

Можно также подобрать для этой цели тонкостенную втулку подходящего диаметра.

6. Установите на хвостовик полуосевой шестерни резиновое уплотнительное кольцо.

7. Установите привод переднего колеса (см. «Снятие и установка приводов передних колес»).

8. Залейте масло в коробку передач (см. «Проверка уровня и доливка масла в коробку передач»).

Разборка коробки передач

Снимаем стальную крышку пятой передачи открутив 3 болта:

Выколоткой выбиваем стальной пружинный штифт:

Далее можно включить какую либо передачу и осадив вилку включить 5-ю передачу зафиксировав валы от проворачивания. Откручиваем гайку первичного вала и болт вторичного. Либо если крутить гайковертом можно не фиксировать валы, просто придержать рукой, чтобы не крутились.

Снимаем ведущую шестерню 5-й передачи вместе со ступицей и вилкой. Используем для этого две прочные отвертки:

Если еще не открутили болт вторичного вала, то откручиваем его. При этом потом при сборке обязательно его нужно поставить на фиксатор резьбы сильной фиксации:

Переворачиваем коробку и откручиваем все болты стягивающие картер кпп и картер сцепления, после чего их постепенно отрываем отвертками

При этом обратите внимание на пластмассовую деталь, здесь на фото виден черный огрызок ее слева от валов

Кто то уже отломал кончик при неосторожном ремонте. Этот желобок служит для смазки шестерен, по нему масло стекает из основного картера на 5-ю передачу

Именно благодаря ему кпп служит даже при значительном понижении масла, в отличии от вазовских коробок, в которых 5-я умирает мговенно при небольшом снижении уровня масла. Поэтому будьте очень осторожными чтобы не отломать, если сломаете обязательно купите новый, он не дорого стоит. После снятия картера его лучше вытащить, чтобы не сломать, для этого нужно утопить фиксатор сверху шилом или тонкой отверткой и вытащить вниз. После того как оторвали, постепенно снимаем картер, при этом выскочат шарики и пружинки фиксаторов. Чтобы они не потерялись приложите магнит или накройте тканью. Если все же шарик улетел и потерялся в общем то ничего страшного, шарик на 8 мм применяется в абсолютно любой отечественной кпп. А вот пружинки терять не стоит. Потом при сборке эти шарики с пружинками нужно будет засовывать по очереди, постепенно опуская картер, начиная с самого длинного штока 5-й передачи:

Этот желобок служит для смазки шестерен, по нему масло стекает из основного картера на 5-ю передачу. Именно благодаря ему кпп служит даже при значительном понижении масла, в отличии от вазовских коробок, в которых 5-я умирает мговенно при небольшом снижении уровня масла. Поэтому будьте очень осторожными чтобы не отломать, если сломаете обязательно купите новый, он не дорого стоит. После снятия картера его лучше вытащить, чтобы не сломать, для этого нужно утопить фиксатор сверху шилом или тонкой отверткой и вытащить вниз. После того как оторвали, постепенно снимаем картер, при этом выскочат шарики и пружинки фиксаторов. Чтобы они не потерялись приложите магнит или накройте тканью. Если все же шарик улетел и потерялся в общем то ничего страшного, шарик на 8 мм применяется в абсолютно любой отечественной кпп. А вот пружинки терять не стоит. Потом при сборке эти шарики с пружинками нужно будет засовывать по очереди, постепенно опуская картер, начиная с самого длинного штока 5-й передачи:

Для дальнейшей разборки необходимо снять штоки и вилки. Для этого выбиваем пружинные штифты вилки 1-2 -й и 3-4-й передачи:

Вытаскиваем фиксаторы, которые служат для предотвращения одновременного включения двух передач:

Вытаскиваем шток 1-2-й передачи, вынимаем вилку, затем выбиваем трубчатый штифт штока задней передачи:

Затем вытаскиваем валы и шток задней передачи:

Механическая КПП Рено Логан отличается надежностью, мягкостью включения скоростей и продолжительным ресурсом элементов. Несмотря на это, устройство требует периодического снятия и замены вышедших из строя деталей. Как выполнить ремонт МКПП Рено Логан своими руками? Каким должен быть алгоритм действий? В чем особенности сборки? Эти и другие вопросы рассмотрим в статье.

Ремонт автоматической коробки переключения передач (АКПП)

Сдвигайте хомут по тяге и разделяйте последнюю с рычагом. Надавливайте на крепеж колодки датчика скорости отверткой или острым предметом, после чего отбрасывайте жгут проводов. Берите отвертку и поддевайте с ее помощью крепеж колодки с проводами, по которым подается питание к выключателю лампы задней скорости. Доставайте моторный жгут, после чего убирайте его влево или вправо чтобы не мешал дальнейшему снятию.

Скручивайте пару крепежных болтов датчика ВМТ, закрепленного на картере, после чего отводите устройство. Отжимайте колодочный крепеж датчика контроля кислорода, а далее — отделяйте колодку с фиксатора. Доставайте из держателя трубку сапуна КПП. Скручивайте крепежные болты суппортов на передних тормозных узлах.

Причины поломок коробки передач

После этого убирайте их без отключения трубок тормозной системы это упростит и ускорит сборку. При этом подвяжите узел с помощью проволоки или веревки. Отбрасывайте тяги рулевого управления от кулаков, а далее — скручивайте пару крепежных гаек амортизаторов. Теперь доставайте болты, и разъединяйте рычаги и рулевые тяги.

Если сделать это своими руками не удается, попросите напарника. Во время ремонта проводится замена сцепления, сальника коленвала и прочих деталей. В точности цена ремонта коробки передач Renault в Москве едва ли может быть подсчитана заранее, поскольку зависит она от вида неисправности, что кстати, влияет также и на сроки завершения работ.

Нужно восстановить техническое состояние трансмиссии? Мы выполним профессиональный ремонт коробки передач Renault Гарантийный и послегарантийный ремонт коробки передач Renault, в процессе какого вышедшие из строя составляющие заменяются новыми деталями, даст возможность восстановить безотказную работу системы трансмиссии.

Все необходимые работы производятся специалистами автосервиса, которые обладают как навыком, оказания подобных услуг, так и высокой квалификацией. В большинстве случаев ремонт автоматической коробки передач Renault, равно как и механической, предполагает восстановление вышедших из строя элементов, а если это невозможно — их замену на новые. Замена узлов и агрегатов КПП и ремонт трансмиссии Renault в точном соответствии с указаниями производителя Специалисты нашей компании, обладающие соответствующим навыком и квалификацией, выполнят профессиональный ремонт трансмиссии Renault в сжатые сроки.

Такие работы, как ремонт кулисы или же замена пятой передачи, остальные процедуры производятся в четком соответствии с рекомендациями компании-производителя. В том случае если им нужно произвести ремонт механической коробки передач Renault либо автоматической КПП, то в работе они воспользуются технической документацией, соответствующей данному технологическому процессу.

Процесс замены сальника лобовой крышки на Рено Логан 1,4

Теперь будет подробно описан процесс работ для замены неисправной детали.

Снятие ремня вспомогательного оборудования:

• Произвести демонтаж правого колеса и брызговика.
• Для автомобиля с гидроусилителем и кондиционером нужно надеть ключ на 13 на болт натяжного ролика и надавливая на него совместить отверстия в кронштейне ролика и корпусе устройства, уставить в них шестигранник на 6мм или болт такого диаметра, после чего снять ремень.
• Если автомобиль без кондиционера, то для снятия ремня необходимо ослабить регулировочный болт кронштейна натяжного ролика, ослабить 2 болта крепящих кронштейн и снять ремень.
• Для ДВС без гидроусилителя снятие ремня производится путем ослабления крепления генератора.

Демонтаж шкива и зубчатой шестерни коленчатого вала:

• Для решения этой задачи коленвал необходимо застопорить, для этого необходимо открутить винт, указанный на рисунке 1 и, вставляя штырь или отвертку подходящего диаметра, проворачивать коленвал до тех пор, пока он не застопориться. Можно также посадить помощника за руль, который включит 5 передачу и будет удерживать тормоз, либо застопорить коленвал можно через окошко картера сцепления.

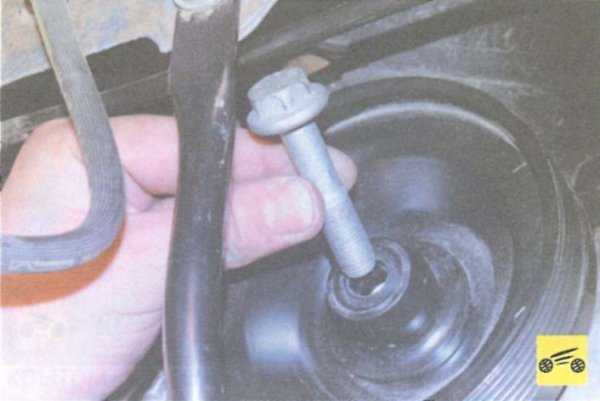

• Открутить винт и демонтировать шкив и зубчатую шестерню.

Демонтаж неисправного и установка нового сальника:

Извлечь сальник при помощи плоской тонкой отвертки, соблюдая меры предосторожности, не поцарапать поверхность посадки.
Смазав сальник машинным маслом, с помощью торцевой головки или куска трубы подходящего диаметра, аккуратно запрессовать до упора, соблюдая предельную осторожность. При повреждении сальника во время запрессовки, его придется заменить на новый.

Сборка производится в обратном направлении, в ее процессе особое внимание стоит уделить установке и натяжению ремня ГРМ, метки на ремне должны совпасть с метками на шкивах, отличить их можно следующим образом: метка для шестерни коленвала нанесена на обоих сторонах ремня, рядом с меткой совмещаемой с шестерней распредвала нанесены надписи и указано направление вращения. После установки ремня, не лишним будет провернуть коленвал на 2 оборота, убедившись в его свободном вращении. Видео – замена сальника лобовой крышки на Рено Логан 1,4:

Видео – замена сальника лобовой крышки на Рено Логан 1,4:

Причины износа сальника

Замена сальника коленвала Логан обусловлена рядом причин, повлекших за собой протечки. Подобные проблемы могут появиться и у совершенно новой машины, если речь идет о заводском браке этого узла. Кроме того, использование некачественной резины для уплотнения также не обеспечит должной герметизации. Для изготовления сальников требуется уплотнитель из фторкаучуковой резины с маркировкой FPM. Обычный каучук быстро прогорит, а в условиях отрицательных температур — потрескается.

Основные причины протечек:

1. Трещины на уплотнительных прокладках.
2. Механические повреждения детали.
3. Частый перегрев двигателя.
4. Превышено давление в кратере.
5. Физический износ детали.
6. Неправильная установка.
7. Длительные простои в использовании авто.
8. Брак сальника.

Ремонт коробки передач

Отправить автомобиль на диагностику необходимо, если со стороны КПП на Рено Логан появился гул во время передвижения. В ряде случаев такое проявление является следствием того, что в коробке имеется деформированный дифференциал.

Ремонтные работы могут заключаться и в замене ручки коробки передач. Кулиса представляет собой ручку коробки передач. С ее помощью обеспечивается выбор скорости Рено. Необходимость ремонта кулисы возникает, если стали отмечаться повышенные вибрации при смене скоростей. В данном случае необходимо осмотреть состояние шаровой опоры.

Чтобы демонтировать кулису необходимо отсоединить систему отвода отработанных газов, тягу привода управления, снять чехол. После этого обеспечивается свободный доступ к механизму. Кулиса зафиксирована на болтах, которые можно открутить соответствующим ключом.

Как снять ручку КПП Рено Логан? Специально для этого необходимо демонтировать имеющийся кожух. Вооружившись отверткой, следует приподнять ручку КПП вверх. Если новая ручка плохо сидит в штатном месте, можно воспользоваться холодной сваркой или посадить новую ручку на клей.

Ремонт КП на Рено Логан своими руками вполне возможно осуществить. Для этого необходимо следовать определенным правилам, знать устройство коробки, где находится заливная пробка.  В противном случае следует довериться профессионалам, которым отремонтировать поврежденный узел в КПП, разобрать и собрать коробку не составляет труда.
