Схема бесконтактной системы зажигания автомобиля ОКА ВАЗ-1111 – 1113
Схема бесконтактной системы зажигания автомобиля ОКА ВАЗ-1111 – 1113: 1 – реле выключателя зажигания; 2 – выключатель зажигания; 3 – блок предохранителей; 4 – коммутатор; 5 – датчик момента искрообразования; 6 – катушка зажигания; 7 – свечи зажигания.
Система зажигания
– бесконтактная. Состоит из датчика момента искрообразования, коммутатора, катушки зажигания, свечей, выключателя зажигания и проводов высокого и низкого напряжения.Датчик момента искрообразования – типа 5520.3706 (до 1989 года устанавливался датчик типа 55.3706) с встроенными вакуумным и центробежным регуляторами опережения зажигания. Он задает момент искрообразования в зависимости от начальной его установки, числа оборотов коленчатого вала и нагрузки на двигатель. Считывание управляющих импульсов основано на эффекте Холла. На каждый оборот коленчатого вала приходится один импульс (на каждый оборот распределительного вала – два). Начальный угол опережения зажигания для двигателя ВАЗ-1111 -1 ±1 ° до ВМТ, для ВАЗ-11113 – 4±1° до ВМТ.Коммутатор – типа 3620.3734, или 36.3734, или HIM-52 размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания. Коммутатор проверяется осциллографом по специальной методике, при подозрении на неисправность(перебои в работе двигателя, выстрелы в глушитель) замените его заведомо исправным. Запрещается отсоединять разъем коммутатора при включенном зажигании – это может повредить его (равно как и другие компоненты системы зажигания).Катушка зажигания – двухвыводная, сухая, типа 29.3705 – с разомкнутым магнитопроводом, или типа 3012.3705 – с замкнутым магнитопроводом. Данные для проверки: сопротивление первичной обмотки при 25°С – (0,5+0,05) Ом, вторичной -(11 ±1,5) кОм. Сопротивление изоляции на массу – не менее 50 МОм. Свечи зажигания – типа А17ДВР, или А17ДВРМ, или их импортные аналоги (с помехоподавительными резисторами сопротивлением 4-10 кОм). Зазор между электродами должен быть в пределах 0,7-0,8 мм (проверяется круглым проволочным щупом).Высоковольтные провода – типа ПВВП-8 с распределенным сопротивлением (2000±200) Ом/м или ПВППВ-40 с распределенным сопротивлением (2550±270) Ом/м. Запрещается прикасаться к высоковольтным проводам на работающем двигателе – это может привести к электротравме. Запрещается также запускать двигатель или позволять ему работать с разорванной ВЫСОКОВОЛЬТНОЙ цепью (смятыми проводами) – это может привести к прогару изоляции и выходу из строя электронных компонентов системы зажигания.Выключатель зажигания – типа 2108-3704005-40 или KZ813 с противоугонным запорным устройством, блокировкой против повторного включения стартера без предварительного выключения зажигания. При повороте ключа в положение “зажигание” подается напряжение на управляющий вход дополнительного реле типа 113.3747-10, которое, в свою очередь, подает напряжение на катушку зажигания и коммутатор. Таким образом, разгружаются контакты выключателя зажигания.
Как проверить или заменить реле ВАЗ 1111
Реле – это электронное устройство, которое используется для управления различными электронными или электрическими системами в автомобиле. Реле ВАЗ 1111 отвечает за работу различных систем и устройств автомобиля, таких как стартер, фары, стеклоочистители и другие.
Если у вас возникли проблемы с работой данных систем или устройств, возможно, причина кроется в неисправности реле. Чтобы узнать, нужно ли вам проверить или заменить реле ВАЗ 1111, следуйте инструкциям ниже.
Проверка реле
- Откройте капот вашего автомобиля и найдите блок предохранителей и реле.
- Вспомните, какая система или устройство не работает должным образом. Обычно реле имеет метки, указывающие на его назначение. Найдите реле, отвечающее за данную систему или устройство.
- С помощью электрического тестера проверьте, есть ли напряжение на контактах реле. Для этого установите тестер на режим проверки напряжения переменного тока и коснитесь контактов реле с наконечниками тестера. Если тестер показывает напряжение, значит реле функционирует должным образом.
- Если тестер не показывает напряжение или показывает неправильное значение, возможно, реле неисправно и требует замены.
Замена реле
- Выключите зажигание и снимите соответствующий предохранитель, чтобы исключить возможное возникновение короткого замыкания.
- Отсоедините разъём, подключенный к реле.
- Снимите или открутите крепления, которые удерживают реле на месте. Обычно реле крепится на специальных кронштейнах или на самом предохранителе.
- Установите новое реле на место и закрепите его.
- Подключите разъём к новому реле.
- Установите предохранитель на место.
- Включите зажигание и проверьте, работает ли система или устройство, для которого было заменено реле.
Если система или устройство продолжает не работать или проблема повторяется, возможно, причиной является неисправность других компонентов автомобиля. В этом случае рекомендуется обратиться к специалистам автосервиса для более качественной диагностики и ремонта.
13.4. Предохранители
| ОБЩИЕ СВЕДЕНИЯ |
Расположение блока предохранителей с левой стороны
панели приборов
Визуальная проверка целостности предохранителя
Использование пинцета для снятия предохранителя
Расположение предохранителей на блоке предохранителей
Расположение блока
предохранителей с левой стороны панели приборов
Расположение предохранителей и электрические цепи, защищаемые предохранителями,
приведены на наклейке, расположенной с внутренней стороны на крышке блока предохранителей.
Всегда заменяйте предохранитель другим предохранителем той же мощности. Каждый
предохранитель имеет надпись о величине защищаемого тока. Никогда не заменяйте
предохранитель более чем один раз, не определив причину его перегорания.
Дополнительные предохранители имеются на блоке реле, дополнительном блоке
реле и блоке электроники. Блок реле расположен в салоне автомобиля с левой стороны
под панелью приборов. Блок электроники расположен с левой стороны около перегородки
моторного отсека.
На моделях с дизельными двигателями предохранитель системы предварительного
подогрева дизельного двигателя расположен на кронштейне реле в блоке электроники.
Для замены предохранителей откройте крышку, для чего вставьте отвертку в паз
с нижней стороны, который отмечен стрелкой и нажмите на крышку.
Если предохранитель перегорел, значит, проводник, соединяющий контакты предохранителя,
разорван, см. рис. Визуальная проверка целостности
предохранителя.
Для того, чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения
предохранителя из разъема (см. рис. Использование
пинцета для снятия предохранителя). Достаньте предохранитель из пинцета. Провод
внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.
Установите новый предохранитель, рассчитанный на тот же ток. С обратной стороны
каждый предохранитель имеет надпись о величине защищаемого тока. Кроме того,
цвет предохранителя также соответствует величине защищаемого тока.
| Ток | Цвет |
| 5 | Светло-коричневый |
| 10 | Красный |
| 15 | Синий |
| 20 | Желтый |
| 25 | Белый |
| 30 | Зеленый |
Предупреждение
Предохранитель, обозначенный
на блоке предохранителей под номером 24 на электрических схемах автомобиля обозначается
номером 224, то есть на электрических схемах к номеру предохранителя впереди
добавляется цифра 2.
| № | Потребитель тока | А |
| 1 | Обогреваемые жиклеры омывателей лобового стекла | 5 |
| 2 | Указатели поворота | 10 |
| 3 | Очистители фар, освещение ящика для перчаток, органов управления климатической установкой, селектора автоматической коробки передач |
5 |
| 4 | Освещение номерного знака | 5 |
| 5 | Обогрев сидений, климатическая установка | 10 |
| 6 | Плафоны и светильники для чтения, плафон багажного отделения | 5 |
| 7 | Блок управления ABS | 10 |
| 8 | Автоматический корректор наклона фар при газоразрядных лампах, телефон |
5 |
| 9 | Обогрев зеркал | 10 |
| 10 | CD-чейнджер | 5 |
| 11 | Круиз-контроль при автоматической коробке передач | 5 |
| 12 | Питание системы самодиагностики | 10 |
| 13 | Сигналы торможения | 10 |
| 14 | Установка зеркал, стеклоподъемники, центральная блокировка замков |
15 |
| 15 | Комбинация приборов, автоматическая коробка передач | 10 |
| 16 | Свободен | |
| 17 | Навигационная система | 7,5 |
| 18 | Дальний свет правый | 10 |
| 19 | Дальний свет левый | 10 |
| 20 | Ближний свет правый, корректор наклона правой фары | 10 |
| 21 | Ближний свет левый, корректор наклона левой фары | 10 |
| 22 | Габаритные и стояночные огни правые | 5 |
| 23 | Габаритные и стояночные огни левые | 5 |
| 24 | Стеклоомыватели | 25 |
| 25 | Вентилятор системы вентиляции, климатическая установка | 30 |
| 26 | Обогрев заднего стекла | 30 |
| 27 | Свободен | 15 |
| 28 | Топливный насос | 15 |
| 29 | Электронные системы двигателя | 20 |
| 30 | Подъемно-сдвижная панель люка крыши | 20 |
| 31 | Фонари заднего хода, автоматическая коробка передач, круиз-контроль при механической коробке передач |
15 |
| 32 | Электронные системы двигателя | 20 |
| 33 | Прикуриватель | 15 |
| 34 | Электронные системы двигателя | 15 |
| 35 | Плюс» продолжительного электропитания прицепа | 30 |
| 36 | Противотуманные фары, задние противотуманные фонари | 15 |
| 37 | Телефон, радио | 20 |
| 38 | Установка зеркал, дистанционное управление блокировкой крышки лючка топливозаливной горловины, стеклоподъемники, центральная блокировка замков |
15 |
| 39 | Аварийная сигнализация | 15 |
| 40 | Звуковой сигнал | 25 |
| 41 | Свободен | |
| 42 | Свободен | |
| 43 | Свободен | |
| 44 | Обогрев сидений | 30 |
Автоматы защиты
Основные неисправности и почему не крутит стартер?
Неисправности стартера «Ока», как и силовых электродвигателей авто, делятся на две категории – механические и электрические. К первой относятся:
- Износ опорных втулок якоря;
- Повреждение зубьев шестерни;
- Заклинивание якоря втягивающего реле;
- Выработка шлицов вала якоря;
Самой распространенной из механических неисправностей является износ опорных втулок, который впоследствии стает причиной иных поломок. Из-за значительного износа втулок, нарушается положение якоря, а соответственно и бендикса. В результате шестерне сложнее войти в зацепление, повышается скорость износа зубьев, возможно их крошение.
К электрическим неисправностям относятся:
- Обрыв обмоток статора, якоря, втягивающего реле;
- Сильная выработка пластин коллектора;
- Критический износ щеток;
- Замыкание обмоток;
- Подгорание «пятаков» силовых контактов;
К этой категории поломок также можно добавить проблемы с цепями питания электродвигателя и реле.
Реле поворотов ваз 2101
Неисправности стартера «Ока» проявляются по-разному:
- Стартер не включается, никаких дополнительных звуков нет;
- Слышно срабатывание втягивающего реле, но электродвигатель не крутит;
- Стартер вращается, но набирает обороты;
- Слышны сторонние звуки при включении (хруст, скрежет);
При таких признаках следует проводить ремонт узла.

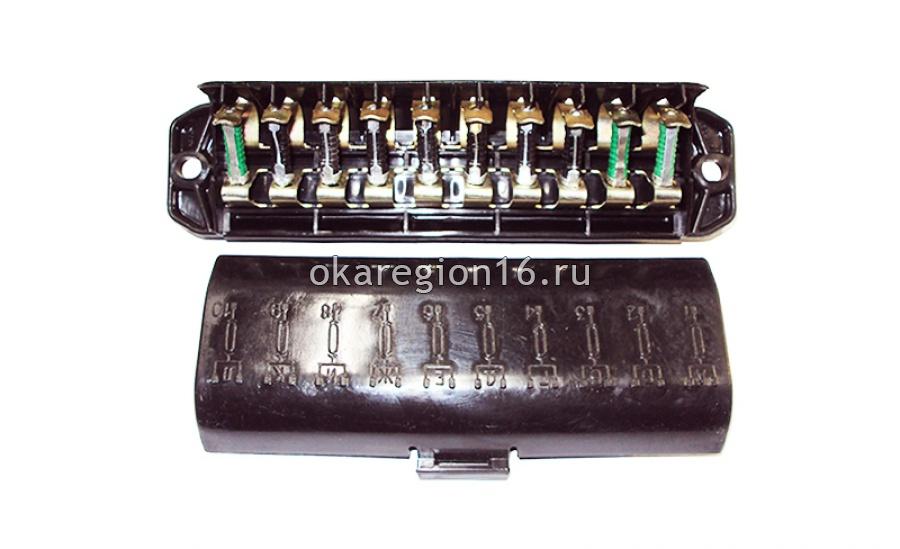

Ремонт ВАЗ 1111 (Ока) : Блок предохранителей и реле
- Руководства по ремонту
- Руководство по ремонту ВАЗ 1111 (Ока) 1988-2003 г.в.
- Блок предохранителей и реле
8.1.1 Блок предохранителей и реле Вам потребуется ключ «на 8» Перед началом работы Отсоедините провод от клеммы “–” аккумуляторной батареи. Блок предохранителей расположен под панелью приборов слева от рулевой колонки и закреплен двумя гайками. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите крышку блока .
8.1.2 Снятие и установка блока предохранителей Вам потребуется ключ «на 8» Перед началом работы Отсоедините провод от клеммы “–” аккумуляторной батареи. Блок предохранителей расположен под панелью приборов слева от рулевой колонки и закреплен двумя гайками. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Снимите крышку блока .
8.1.3 Проверка и замена реле Вам потребуются ключ «на 8» отвертка Перед началом работы Отверните гайки крепления блока предохранителей и отведите его в сторону (не отсоединяя от него наконечники проводов) – см. подраздел 8.1.1. Реле включения стартера, ближнего и дальнего света фар, обогрева стекла зад.
↓ Комментарии ↓
Please enable JavaScript to view the comments powered by Disqus.
1. Описание автомобиля 1.0 Описание автомобиля 1.1 Внешний вид 1.2 Подкапотное пространство 1.3 Общие данные 1.4 Технические характеристики 1.5 Паспортные данные 1.6 Двери 1.7 Замок капота 1.8 Багажное отделение 1.9 Увеличение объема багажного отделения
2. Требования безопасности 2.0 Требования безопасности 2.1 Требования безопасности 2.2 Подготовка автомобиля к эксплуатации 2.3 Что необходимо иметь в автомобиле 2.4 Эксплуатация автомобиля в гарантийный период 2.5 Обкатка автомобиля 2.6 Подготовка автомобиля к выезду 2.7 Проверка колес 2.8 Проверка уровня охлаждающей жидкости 2.9 Проверка уровня масла в картере двигателя
3. Техническое обслуживание 3.0 Техническое обслуживание 3.1 Проверка герметичности системы охлаждения 3.2 Проверка герметичности системы охлаждения 3.3 Проверка герметичности системы питания 3.4 Проверка герметичности тормозной системы 3.5 Замена охлаждающей жидкости 3.6 Проверка работоспособности термостата 3.7 Замена масла в двигателе и масляного фильтра 3.8 Замена фильтрующего элемента воздушного фильтра 3.9 Снятие и установка воздушного фильтра
4. Хранение автомобиля 4.0 Хранение автомобиля 4.1 Обслуживание во время хранения 4.2 Снятие с хранения
5. Ходовая часть 5.0 Ходовая часть 5.1. Передняя подвеска 5.2. Задняя подвеска
6. Рулевое управление 6.0 Рулевое управление 6.1 Снятие и установка рулевого колеса 6.2 Замена промежуточного вала рулевого управления 6.3 Замена подшипников вала рулевого управления 6.4 Замена наконечника рулевой тяги и защитного чехла шарового шарнира 6.5 Снятие и установка рулевого механизма 6.6 Замена рулевой тяги
7. Тормозная система 7.0 Тормозная система 7.1. Передний тормозной механизм 7.2. Задний тормозной механизм 7.3. Привод тормозной системы 7.4. Стояночный тормоз
8. Электрооборудование 8.0 Электрооборудование 8.1. Блок предохранителей и реле 8.2. Генератор 8.3. Система зажигания 8.4. Освещение и сигнализация 8.5. Комбинация приборов 8.6. Выключатели и переключатели 8.7. Стеклоочистители и омыватели 8.8 Замена электродвигателя вентилятора радиатора системы охлаждения
9. Кузов 9.0 Кузов 9.1 Снятие и установка переднего буфера 9.2 Снятие и установка заднего буфера 9.3 Замена переднего крыла 9.4 Снятие и установка облицовки радиатора 9.5. Капот 9.6. Боковая дверь 9.7. Задняя дверь 9.8. Зеркала заднего вида 9.9. Сиденья 9.11. Отопитель
10. Двигатель и его системы 10.0 Двигатель и его системы 10.1 Установка поршня первого цилиндра в положение ВМТ такта сжатия 10.2 Регулировка зазоров в приводе клапанов 10.3. Ремень привода распределительного вала 10.4. Замена деталей уплотнения двигателя 10.5. Головка блока цилиндров 10.6 Снятие и установка силового агрегата 10.7. Ремонт двигателя 10.8. Система смазки 10.9. Система охлаждения 10.10. Система питания 10.11. Система выпуска отработавших газов
11. Трансмиссия 11.0 Трансмиссия 11.1. Коробка передач 11.2. Сцепление 11.3. Приводы передних колес

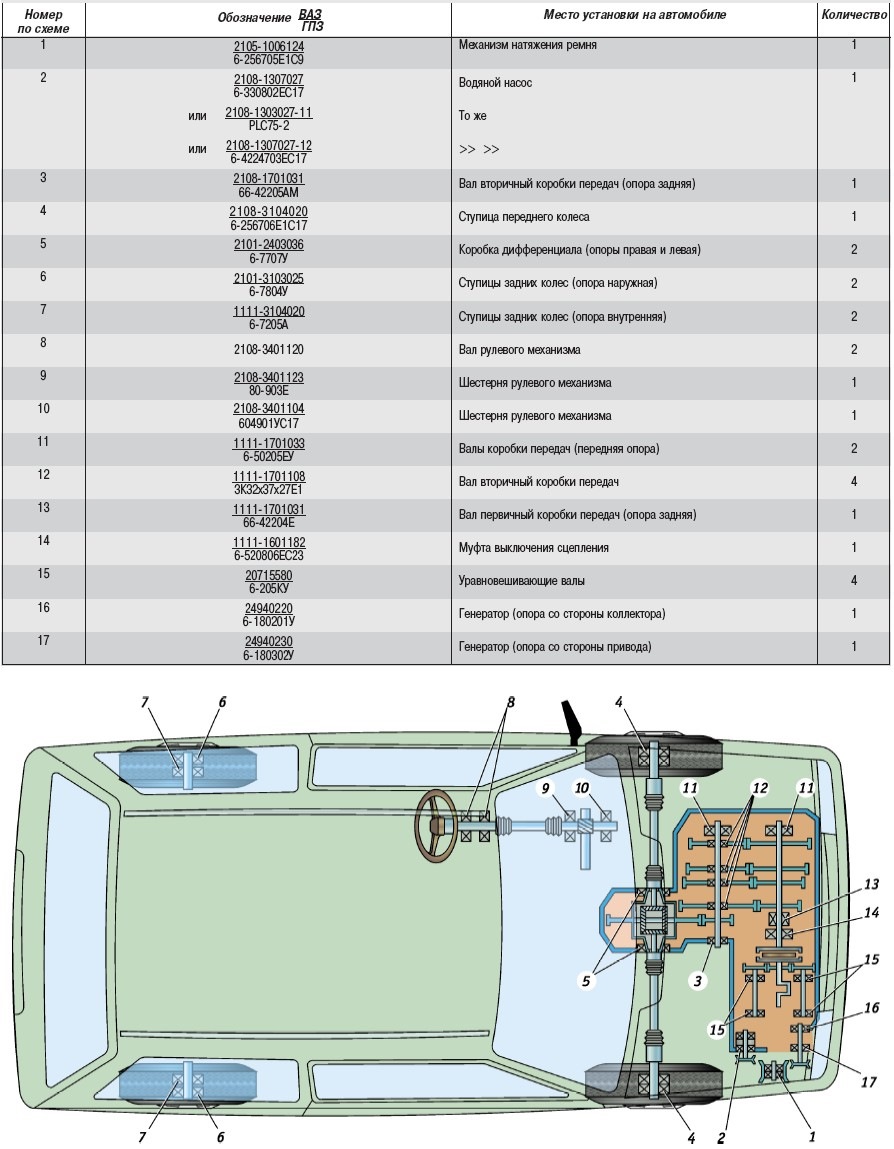

12. Приложения 12.0 Приложения 12.1 Приложение: Моменты затяжки резьбовых соединений 12.2 Приложение: Горюче-смазочные материалы и эксплуатационные жидкости 12.3 Приложение: Основные данные для регулировок и контроля 12.4 Приложение: Заправочные объемы 12.5 Приложение: Лампы, применяемые в автомобиле 12.6 Приложение: Схема расположения подшипников качения 12.7 Приложение: Сальники 12.8 Приложение: Сервисная книжка 12.9 Приложение: Схема электрооборудования автомобиля
«>
Датчик давления масла ока фото где находится
Решил поставить указатель давления масла . Зачем ? просто так . Теоретически все просто — нужны переходник(тройник) для установки датчика давления масла ,датчик давления и сам указатель(и то и другое и третье использовал от ВАЗ-2106). Приобрел все примерно за 250 руб (2002 г.) При установке переходника на место датчика аварийного давления масла (2101-3810600) обломил фланец масляного фильтра !! Хотя тянул обычным рожковым ключом без всяких удлинителей ! Фланец сделан из алюминиевого сплава и довольно хрупкий . На следующий день пришлось ехать в Москву и покупать этот фланец фильтра(1111-1012024) и его прокладку 1111-1012030 . На следующий день(всё делал вечером после работы) стал устанавливать фланец .При установке фланца сломал имбусовый ключ «на 6» . (фланец крепится двумя винтами М8х30 с внутренним шестигранником «на 6») Решив , что затянул достаточно, залил масло и не глядя поехал . Через 5 км все масло вытекло и назад пришлось ехать на буксире . На следующий день купил масло (Luxoil Extra 0W40 — cамое дешёвое из самых жидких, т.к. дело шло к зиме) ,качественный набор шестигранных ключей , герметик-прокладку . Плюнув на советы производителей а/м ,не рекомендующих ставить детали маслосистемы на герметик , поставил фланец с паронитовой прокладкой на герметик ,нанеся герметик с обоих сторон прокладки ,стараясь только намазать герметик тонким слоем и дав ему подольше подсохнуть, чтоб не попал в маслосистему . Стал устанавливать переходник . Тут тоже есть свои подводные камни .Во-первых в моторном отсеке ОКИ тесно , и ставить переходник с датчиками давления(для указателя и для контрольной лампы) неудобно — мешает брызговик . А во-вторых ,главное ,как мне кажется ,есть опасность задевания этими датчиками-переходниками-штуцерами за брызговик при вибрациях силового агрегата— на кочках и т.п. Поставить так , чтобы датчик был направлен вверх на ОКЕ невозможно -мешает фильтр . Поставить так , чтобы датчик был направлен вниз ? Есть опасность задеть им за землю . Последствия? — см. выше . Поэтому брызговик (брызговик правый 1111-2802022) снял совсем ,с трудом открутив ржавые саморезы и поставил тройник так , что ось датчика направлена примерно горизонтально. Грязи в моторном отсеке после этого ,по моему мнению, намного больше не стало . И только на следующий день(герметик полимеризуется сутки) залил масло и был на колесах .
С указателя давления масла снял бесполезный на ОКЕ жгут проводов и лампы подсветки и аварийного давления . На провода, подходящие к указателю , устанавливал клеммы типа «мама» и подсоединял непосредственно к указателю давления масла согласно нижеследующего фото:
Что же указатель давления показывает ? В диапазоне оборотов от ХХ до 3000. 4000 — примерно 4 атм , свыше- давление растет примерно пропорционально оборотам двигателя до максимума(8 атм при оборотах 5000. 6000 ).Показания несколько гуляют очевидно в зависимости от температуры ,напряжения в бортсети ,марки масла и т.д. За прошедшие с момента установки указателя давления масла два года давление масла на холостом ходу немного снизилось — с 4. 4,5 атм до 3,5. 4 атм . Причем меняя последний раз масло ,залил смесь масел Люксойл экстра 0W40 -1,5 литра и 5W50 — 1 литр . — изменений в показаниях указателя давления никаких . 19 ноября 2004 г.
13 декабря 2006 г. За прошедшие 2 года давление масла на холостом ходу осталось практически таким же — 3,5. 4 атм, максимальное на высоких оборотах несколько снизилось до 6. 7,5 атм. Масло сейчас использую Юкос System 0W-40 , разницы по сравнению с предыдущим Luxoil’ ом практически никакой нет.
Установка на ОКУ манометра давления масла установка на ОКУ датчика давления масла установка на ОКУ прибора показывающего давление масла установка на ОКУ указателя давления масла от ВАЗ-2103 ВАЗ-2106 дополнительный манометр моторного масла в ОКУ Установка на ОКУ дополнительных приборов
Дополнительные реле
В зависимости от комплектации и исполнения возможно дополнительное размещение реле.
p, blockquote 13,0,0,1,0 —>
Схема
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,0,0,0,0 —>
Назначение
p, blockquote 16,0,0,0,0 —>
- Реле аварийной сигнализации и указателей поворота (494.3747 / 2105-3747010-01) — расположено за комбинацией приборов.
- Реле переднего стеклоочистителя (РС-514 (2101-5205150)) — расположено под обивкой, левой боковины.
- Реле контрольной лампы стояночного тормоза (РС-492 (2101-3803150)) — расположено за комбинацией приборов, рядом с реле указателей поворота (см пункт 1).
- Дополнительное реле (90.3747-10 / 113.3747-10 / 2105-3747210-20).
- Реле зажигания (90.3747-10 / 113.3747-10 / 2105-3747210-20) — закреплено саморезом изнутри панели приборов.
Неисправности
Упрощенная конструкция системы зажигания и отсутствие подвижных компонентов обеспечивает высокую надежность и неприхотливость в плане обслуживания.
- Выход из строя коммутатора;
- Неисправность датчика Холла;
- Поломка катушки;
- Обрыв или пробой проводов, окисление контактов;
- Неисправность свечки;
- Нарушение угла опережения зажигания;
Поскольку система зажигания принимает непосредственное участие в работе мотора, то любые неисправности в ней сразу же оказывают влияние на работоспособность мотора – возникают перебои, установка не развивает мощности, появляются хлопки, или же агрегат попросту не запускается.
Поиск проблемного элемента осуществляется от свечек. То есть, сначала проверяется наличие искры на них, затем осматриваются высоковольтные провода, а далее диагностируется работоспособность катушки, коммутатора, датчика Холла.
Компоненты системы зажигания – неремонтропригодны, поэтому при поломке выполняется их замена.
Обслуживание, устройство, ремонт и эксплуатация автомобилей «Ока» ВАЗ(СеАЗ) ЗМА «Кама» 1111/11113 – Приложение 7. Схема электрооборудования автомобиля

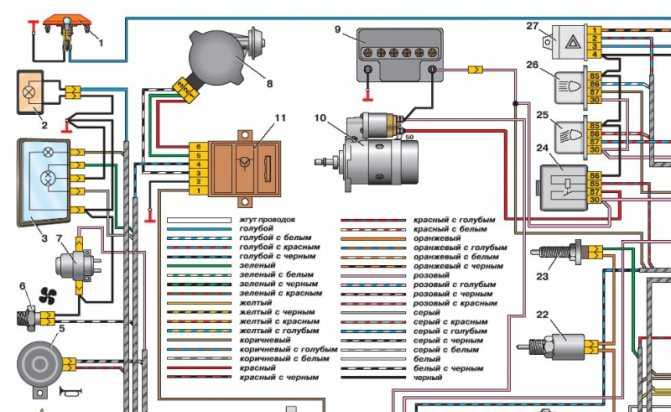

ВАЗ 1111/11113 Лада Ока >> Приложения >> Приложение 7. Схема электрооборудования автомобиляПриложение 7.
Схема электрооборудования автомобиля: 1 – боковой повторитель указателя поворота; 2 – передний указатель поворота; 3 – фара; 4 – электродвигатель вентилятора системы охлаждения; 5 – звуковой сигнал; 6 – датчик включения электродвигателя вентилятора; 7 – электродвигатель омывателя ветрового стекла; 8 – датчик момента искрообразования; 9 – аккумуляторная батарея; 10 – стартер; 11 – коммутатор; 12 – свечи зажигания; 13 – катушка зажигания; 14 – генератор; 15 – датчик указателя температуры охлаждающей жидкости; 16 – датчик контрольной лампы недостаточного давления масла; 17 – розетка для переносной лампы; 18 – реле стеклоочистителя; 19 – датчик уровня тормозной жидкости; 20 – выключатель сигнала торможения; 21 – электродвигатель очистителя ветрового стекла; 22 – электромагнитный клапан карбюратора; 23 – выключатель света заднего хода; 24 – реле включения стартера; 25 – реле включения ближнего света фар; 26 – реле включения дальнего света фар; 27 – реле-прерыватель аварийной сигнализации и указателей поворота; 28 – прикуриватель; 29 – переключатель вентилятора отопителя; 30 – дополнительный резистор электродвигателя отопителя; 31 – выключатель наружного освещения; 32 – блок предохранителей; 33 – предохранитель цепи противотуманного фонаря; 34 – реле включения обогрева заднего стекла; 35 – реле включения электродвигателя вентилятора системы охлаждения; 36 – реле-прерыватель контрольной лампы включения стояночного тормоза; 37 – выключатель очистителя и омывателя заднего стекла; 38 – выключатель обогрева заднего стекла; 39 – выключатель заднего противотуманного фонаря; 40 – контрольная лампа прикрытия воздушной заслонки карбюратора; 41 – выключатель аварийной сигнализации; 42 – выключатель зажигания; 43 – реле зажигания; 44 – электродвигатель вентилятора отопителя; 45 – датчик указателя уровня топлива; 46 – выключатель плафона в стойке двери; 47 – комбинация приборов; 48 – переключатель очистителя ветрового стекла; 49 – выключатель омывателя ветрового стекла; 50 – выключатель звукового сигнала; 51 – переключатель света фар; 52 – переключатель указателей поворота; 53 – выключатель контрольной лампы включения стояночного тормоза; 54 – плафон освещения салона; 55 – выключатель контрольной лампы прикрытия воздушной заслонки карбюратора; 56 – электродвигатель омывателя стекла задней двери; 57 – задний фонарь; 58 – задний противо туманный фонарь; 59 – фонарь освещения номерного знака; 60 – элемент обогрева стекла задней двери; 61 – электродвигатель очистителя стекла задней двери; А – порядок нумерации контактовв соединительных колодкахОписания по ремонту иномарокУстройство и ремонт Волга Газ 3110, 31105.
11 апреля 2013 г.
Новая комплектация LADA Priora
Компания АвтоВАЗ рассказала о запуске в производство новых версий ЛАДА Приора, которые отличаются иным набором опций. В первую очередь отмечается наличие боковых подушек безопасности. Уже в апреле 2013 года было произведено порядка 300 первых автомобилей, оснащенных данной опцией. Они вошли в стартовую партию.
03 апреля 2013 г.
На весну 2013 года запланирована масштабная модернизация в рамках подготовки к запуску производства новых моделей автомобилей на заводах компании АвтоВАЗ. Среди представленных моделей:
- Новая ЛАДА Калина;
- ЛАДА Приора (постоянная модернизация и улучшение автомобиля);
- Производство ЛАДА Ларгус и Nissan Almera;
- ЛАДА 4х4 в новой комплектации и окраске.
10 апреля 2014 г.
Приятель попросил помочь ему в переезде с квартиры. Загрузив основные вещи в пару Газелей, мы с ним начали собирать остатки и укладывать их в его Ладу Ларгус.
Сложили задние сиденья, оставив два впереди, и я удивился тому количеству вещей, которое уместилось в машину. Да, она довольно длинная, с большой базой, но та гора предметов, которую мы выгрузили, произвела впечатление.
При загрузке этого не видишь, так как процесс происходит постепенно.
22 февраля 2014 г.
Лада Гранта – новый бюджетный седан, построенный на базе Лады Калины. Низкая стоимость и привлекательный внешний вид в сочетании с комфортным и просторным салоном обеспечили автомобилю большой успех.
11 сентября 2013 г.
Посмотреть все статьи в категории «Обзор моделей»
Выберете модификацию т/с для поиска щиток приборов
- Lada Oka 1111 1111 Хэтчбек 0.6 30 л.с. id114382 Двигатель: объем — 0.6 л., мощность — 30 л.с., тип — бензиновый, модель — VAZ-1111. Привод: передний. Год выпуска: 1988-1996
- Lada Oka 1111 1111 Хэтчбек 0.8 35 л.с. id5923 Двигатель: объем — 0.8 л., мощность — 35 л.с., тип — бензиновый, модель — B6113E. Привод: передний. Год выпуска: 1988-1996
- Lada Oka 1111 1111 Хэтчбек 1.3 63 л.с. id114383 Двигатель: объем — 1.3 л., мощность — 63 л.с., тип — бензиновый, модель — VAZ- 12A2. Привод: передний. Год выпуска: 1988-1996
На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.
Стартер на ОКУ: от каких авто подходит?
Одним из существенных недостатков стартера на «Ока» является отсутствие так называемого «купола». В тех узлах, где он есть, «купол» выполняет роль второй опорной точки для якоря. В «Ока» же, из-за отсутствия этой составляющей, второй опорой для вала выступает углубление в блоке двигателя. В него же и установлено опорная втулка. Поэтому в случае износа втулок – а это самая распространенная неисправность, замена их становиться серьезной проблемой для владельца.
Одним из вариантов решения проблем с втулками является установка на «Ока» стартера от другого авто. В качестве замены можно использовать стартер ВАЗ-2110, у которого «купол» есть.
Недостатки, поломки и проблемы двигателя
К недостаткам силового агрегата Ока относят следующие неисправности:
прогорает прокладка ГБЦ. Так происходит из-за того, что еще на заводе неправильно затягивают прокладку. Получается, что прокладка неправильно обжата. Поэтому во время ремонта полностью меняют резину-уплотнитель
При замене этого элемента обращают внимание на появление задиров. Если такие появились, то лучше тоже заменить уплотнительный элемент, чтобы не допустить в будущем повторного ремонта;
с трудом запускается двигатель на горячую. Слабая диафрагма топливного насоса
Да и комплектация движка приводит к постоянному скапливанию паров в полостях помпы. А газообразная среда не может быть перекачена насосом, поэтому движку трудно завестись на горячую;
потеря искры. Теряется искра из-за попадания воды, которое допускает расположение катушки зажигания во время поездок по лужам. Происходит отказ устройства, которое повышает напряжение. Машину невозможно завести;
дрожание рычага коробки передач. Эта неисправность возникает из-за износившихся подушек крепления силового агрегата;
движок стучит. Эта проблема преследует китайские двигатели Ока. Это значит, что в моторе совсем не отрегулированы клапана;
мотор постоянно перегревается, даже в зимнюю пору. Перегрев происходит из-за отказавшей системы охлаждения. Требуется заменить термостат или насос, который перекачивает охлаждайку.
Слабая диафрагма топливного насоса. Да и комплектация движка приводит к постоянному скапливанию паров в полостях помпы. А газообразная среда не может быть перекачена насосом, поэтому движку трудно завестись на горячую;
потеря искры. Теряется искра из-за попадания воды, которое допускает расположение катушки зажигания во время поездок по лужам. Происходит отказ устройства, которое повышает напряжение. Машину невозможно завести;
дрожание рычага коробки передач. Эта неисправность возникает из-за износившихся подушек крепления силового агрегата;
движок стучит. Эта проблема преследует китайские двигатели Ока. Это значит, что в моторе совсем не отрегулированы клапана;
мотор постоянно перегревается, даже в зимнюю пору. Перегрев происходит из-за отказавшей системы охлаждения. Требуется заменить термостат или насос, который перекачивает охлаждайку.
Похожая статья Технические характеристики двигателя 3ZZ FE
Распределительный вал и коленчатый вал более надежны. Хотя и они временами выходят из строя. Главное соблюдать время технического обслуживания.
Сервисное обслуживание проводят через каждые пятнадцать тысяч километров. Во время прохождения То меняют масло, используют в основном синтетическое. Потому что оно более надежное. Если же в силовой агрегат заливали полусинтетику, то меняют смазку уже через 8 тысяч километров. Так как оно быстро теряет свои свойства в отличие от синтетики.
Через 50 тысяч километров необходимо заменить охлаждайку. А зазоры клапанов регулировать нужно каждые 30 тысяч километров.
Что входит в электросхему?
Для начала предлагаем узнать описание систем, которые включает в себя электрическая схема Оки:
- ;
- схема выключателя, а также реле зажигания;
- схема подключения генераторного устройства;
- подключения стартерного узла;
- активации освещения, включающая в себя головной свет, габариты, противотуманные огни, поворотники и световую сигнализацию, а также стоп-сигналы;
- звукового сигнала;
- очистителя стекол;
- системы обогрева заднего стекла;
- активации электромотора вентилятора охладительной системы;
- отопительная система;
- контрольный щиток, где располагаются все контрольно-измерительные приборы.
Общая схема для Оки с описанием элементов
Из основных компонентов электросхемы ВАЗ необходимо выделить:
- Генератор. Без него невозможна работа ни одного автомобиля. Благодаря генераторному узлу обеспечивается питание основного оборудования, а также электроприборов во время езды. Кроме того, когда машина движется, это устройство производится зарядку АКБ, чтобы восстановить его заряд, потраченный на питание электроприборов и запуск мотора.
- Аккумулятор. При его разряде нормальная эксплуатация автомобиля также будет невозможной. Как сказано выше, батарея позволяет питать основное оборудование при не запущенном двигателе, а также дает заряд при его запуске.
- Предохранительный блок. В нем сосредоточены основные реле и предохранительные элементы, которые защищают электроцепи транспортного средства в случае замыкания или скачка напряжения.
Устройство и ремонт стартера в авто ОКА (ВАЗ-11111)
Предохранители skoda octavia (шкода октавия) а5: где находятся, замена
Как и любые ДВС легкового автотранспорта, силовые агрегаты автомобиля «Ока» модификаций 1111, 11113 запускаются с помощью стартера – силового электромотора с дистанционным управлением. В задачу этого узла входит раскручивание коленчатого вала, чтобы создать необходимые условия для воспламенения топливовоздушной смеси.
Модели, характеристики, место расположения
Конструкторы не стали для заимствовать стартер от других моделей ВАЗ, а сделали новый – под двигатели «Ока». Невозможность же унификации стартеров для владельцев этой малолитражки часто оборачивается проблемами, поскольку «родной» стартер – не особо надежный узел.
Примечательно, что на «Ока» силовые электродвигатели выпускались несколькими производителями. Наиболее распространенным является узел с заводским индексом 39.3708 (самарского завода КЗАТЭ), его мы в дальнейшем и будем рассматривать. Также на ВАЗ-1111 устанавливались комплектующие белорусского производства (1111-3708010-5) и словенские – AZE-1517.
Основные характеристики модели 39.3708 таковы:
- Мощность – 0,9 кВт;
- Потребляемый ток – 230А;
- Масса – 5 кг;
Монтируется этот узел с левой стороны мотора (по ходу движения) над КПП, выше же него располагается корпус термостата. Фиксация осуществляется всего двумя крепежами – болтом и гайкой, которыми стартер притягивается к корпусу сцепления. Такое расположение удобно тем, что можно демонтировать узел с авто, дополнительно ничего не снимая.
Стартер на «Ока» представляет собой коллекторный электрический двигатель постоянного тока. Основными его составляющими являются:
- Статор с обмотками возбуждения;
- Щеткодержатель (щеточный узел) с 4-мя графитными щетками;
- Якорь;
- Бендикс (приводная шестерня с муфтой свободного хода);
- Втягивающее реле с вилкой привода;
- Крышки;
Все элементы собраны в единую конструкцию и зафиксированы стяжными болтами.
Статор за счет прохождения эл. энергии по его обмоткам, обеспечивает возникновение электромагнитного поля. Второе магнитное поле создается якорной обмоткой. На нее электрический ток подается через графитные щетки на коллектор, к пластинкам которого припаяны концы обмотки якоря. Магнитные поля, образующиеся вокруг обмоток, приводят к возникновению вращательного движения якоря.
На валу якоря с одной стороны проделаны шлицы, на которые посажен бендикс, состоящий из шестеренки и обгонной муфты. Бендикс имеет возможность передвигаться вдоль вала, при этом за счет шлицевого соединения обеспечивается передача вращения на него.
