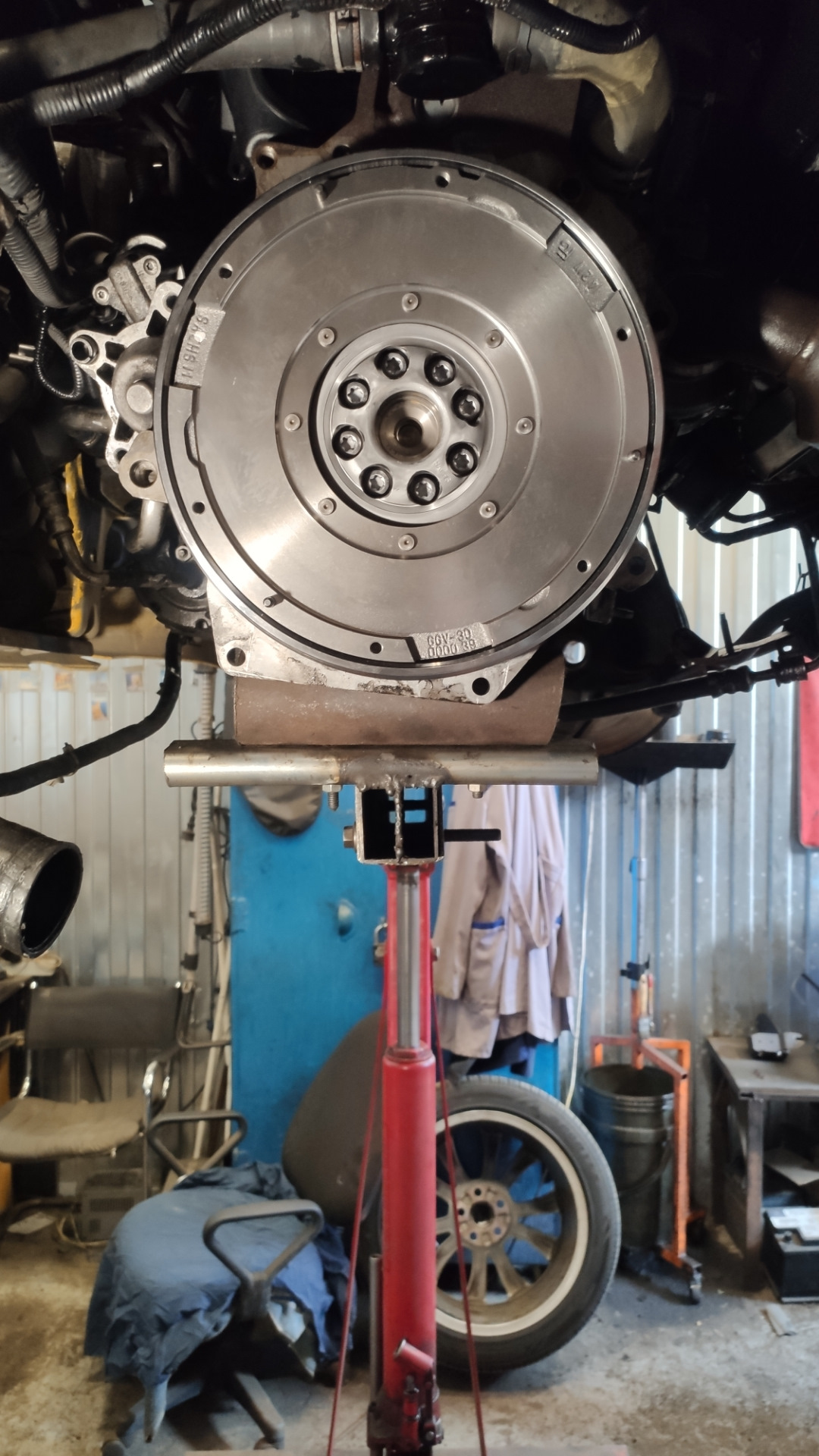

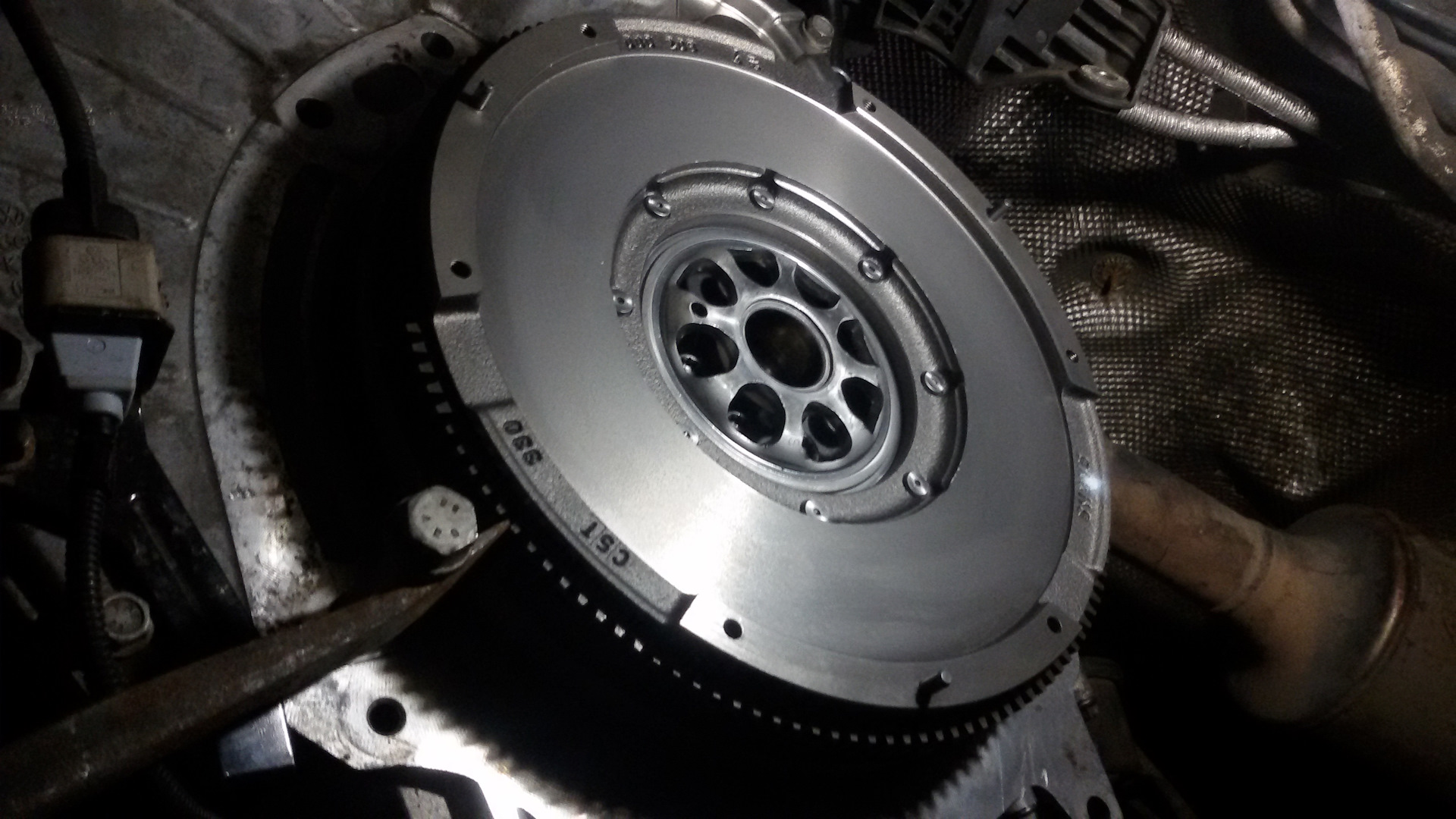

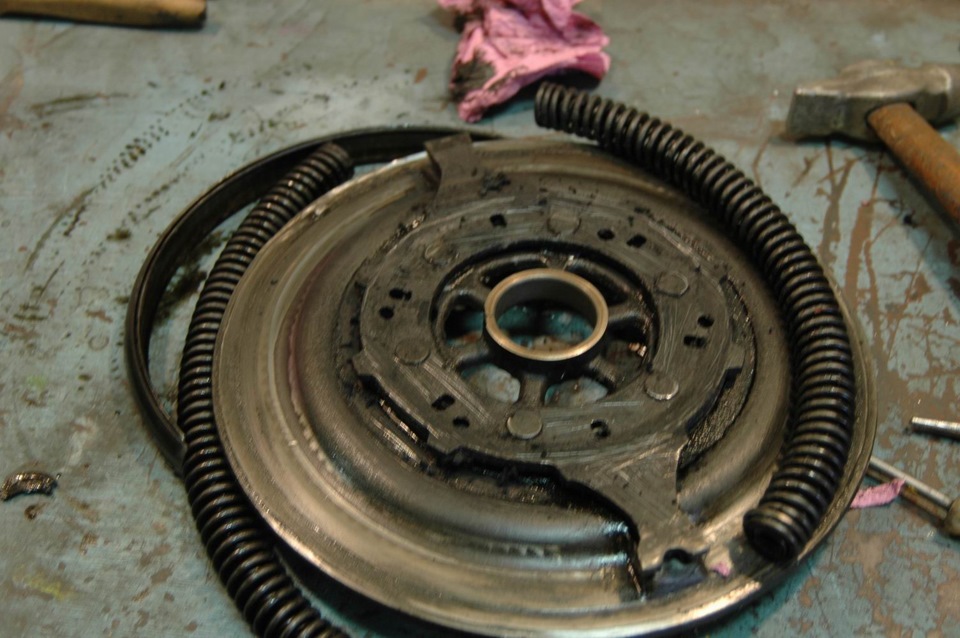

Рекомендации к замене маховика

«Пробуксовка», «ведение»

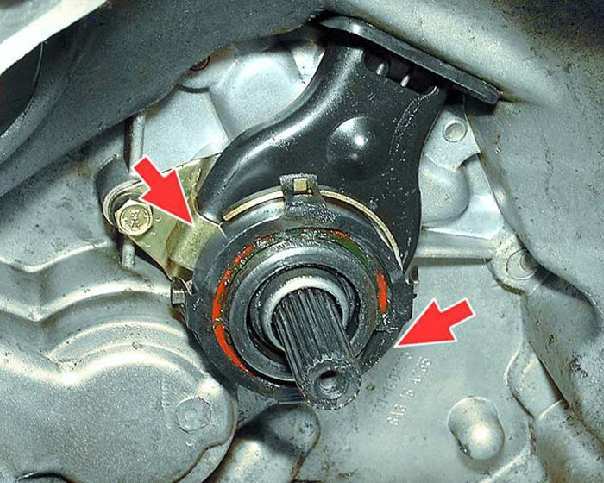

Одно из важных условий нормальной работы сцепления – положение выжимного подшипника относительно отжимной пружины. При отпущенной педали подшипник не должен соприкасаться к пружине, при этом во время нажатия на педаль – давить на нее с необходимым усилием, чтобы отвести ведущий диск. Неправильное положение подшипника приводит к двум наиболее распространенным проблемам со сцеплением – «пробуксовке» и «ведению».

Сцепление «буксует» в том случае, когда подшипник даже при отпущенной педали поджимает пружину, из-за чего ведущий диск не до конца зажимает ведомый. В результате не достигается нужная сила трения между поверхностями и при нагрузке диски проскальзывают. Сопровождается такая проблема снижением тяги авто, появлением специфического запаха в салоне (при проскальзывании фрикционные накладки «горят»), повышенной шумностью при работе мотора (подшипник постоянно вращается, создавая дополнительный звук.

«Ведение» возникает, когда подшипник располагается относительно пружины на большем расстоянии, чем требуется. Из-за этого хода педали недостаточно, что подшипник, воздействуя на пружину, полностью отжал ведущий диск. В результате при нажиме на педаль вращение продолжает передаваться на трансмиссию. Последствиями такой проблемы являются появление запаха горения в салоне, автомобиль не останавливается после выжима педали (после остановки движения).

Схема электрооборудования ОКА ВАЗ 1111, 11113

Предлагаем вашему вниманию качественную цветную схему электрооборудования автомобилей ВАЗ-1111, -11113 в высоком разрешении:

1 — фары; 2 — передние указатели поворота; З — датчик включения электровентилятора; 4 — звуковой сигнал; 5 — электровентилятор системы охлаждения двигателя; 6 — боковые указатели поворота; 7 — датчик момента искрообразования; 8 — свечи зажигания; 9 — катушка зажигания; 10 — электродвигатель насоса омывателя ветрового стекла; 11 — аккумуляторная батарея; 12 — генератор; 13 — датчик контрольной лампы давления масла; 14 — электромагнитный клапан карбюратора; 15 — датчик температуры охлаждающей жидкости; 16 — выключатель света заднего хода; 17 — коммутатор; 18 — штепсельная розетка для переносной лампы; 19 — датчик уровня тормозной жидкости; 20 — стартер; 21 — моторедуктор очистителя ветрового стекла; 22 — реле-прерыватель указателей поворота и аварийной сигнализации; 23 – реле включения дальнего света фар; 24 — реле включения ближнего света фар; 25 — реле включения стартера; 26 — реле включения электровентилятора; 27 — блок предохранителей; 28 — реле-прерыватель контрольной лампы стояночного тормоза; 29 —- репе-прерыватель очистителя ветрового стекла; 30 — выключатель очистителя и омывателя заднего стекла; 31 — выключатель обогрева заднего стекла; 32 — выключатель заднего противотуманного фонаря; 33 — выключатель контрольной лампы воздушной заслонки карбюратора; 34 — предохранитель цепи противотуманного света; 35 — контрольная лампа воздушной заслонки карбюратора; 36 — выключатель аварийной сигнализации; 37 — выключатель наружного освещения; 38 — реле включения обогрева заднего стекла; 39 — переключатель электродвигателя вентилятора отопителя; 40 — выключатель стоп-сигнала; 41 — прикуриватель; 42 — дополнительный резистор электродвигателя вентилятора отопителя; 43 — реле выключателя зажигания; 44 — выключатель зажигания; 45 — трехрычажный переключатель; 46 — плафон освещения салона; 47 — выключатели плафона, расположенные в стойках дверей; 48 — комбинация приборов; 49 — выключатель контрольной лампы стояночного тормоза; 50 — датчик указателя уровня и резерва топлива; 51 — электродвигатель вентилятора отопителя; 52 — задние фонари; 53 — моторедуктор очистителя заднего стекла; 54 — элемент обогрева заднего стекла; 55 — фонари освещения номерногознака; 56 — задний противотуманный фонарь; 57 — электродвигатель насоса омывателя заднего стекла; А — порядок условной нумерации штекеров в колодке датчика момента искрообразования; Б — порядок условной нумерации штекеров в колодках моторедукторов очистителей ветрового и заднего стекол и реле-прерывателя очистителя ветрового стекла; В — порядок условной нумерации штекеров в колодках выключателя зажигания и трехрычажного переключателя; Г — порядок УСЛОВНОЙ нумерации штекеров В КОЛОДКАХ комбинации приборов

Замена подшипника выключения сцепления Ваз 1111 ОКА

	Вам потребуется

Снимите коробку передач (см. подраздел 11.1.1.).

Причиной повышенного шума при выключении сцепления может быть износ или поломка подшипника выключения сцепления.

1. Поверните вилку выключения сцепления и выведите муфту подшипника из зацепления с лапками вилки.

2. Снимите муфту с подшипником в сборе с направляющей втулки.

3. Отожмите четыре лапки пружинного держателя.

4. Снимите пружинный держатель.

5. Снимите подшипник с муфты.

6. Перед установкой проверьте подшипник. Он должен вращаться легко, без заеданий и люфта.

7. Установите подшипник на муфту выступающей частью внутреннего кольца в сторону от муфты и зафиксируйте его держателем.

8. Перед установкой муфты с подшипником смажьте направляющую втулку тонким слоем консистентной смазки.

9. Установите муфту с подшипником на направляющую втулку и зафиксируйте ее в лапках вилки.

источник

Основная информация

Основная функция представленного устройства заключается в разъединении коробки передач с двигателем автомобиля, так как для плавного трогания с места и переключения скоростей нужно разрывать связь коробки передач и двигателя авто. Конечно, без него можно тронуться с места, но это приведет к быстрому износу шестеренок и валов. Теперь давайте рассмотрим устройство представленного устройства на автомобиле ОКА. Для начала стоит сказать о том, что на авто ОКА устанавливается тросовый привод, который имеет множество положительных качеств. Например, простое обслуживание, легкая замена деталей, небольшая стоимость и большой срок службы. К тому же, сцепление двухдисковое, как и на множестве, современных транспортных средствах. Как правило, многодисковые типы него устанавливаются на мотоциклах.

Ведомый и ведущих диски также считаются блоками. Ведомый диск располагается на первичном валике коробки передач авто ОКА, с помощью шлицевого соединения. Ведущий валик располагается на маховике, который крепится к коленчатому валику автомобильного двигателя. Еще одной деталью является выжимной подшипник, который отжимает ведомый диск от ведущего. Он перемещается по первичному валику и свободно вращается.

Самостоятельная диагностика

Как правило, чаще всего ломаются ведущие и ведомые диски сцепления на авто ОКА. Чаще всего в ведомом диске причиной поломки является неисправность пружин демпферов, изнашивание фрикционных накладок, шлицов ступицы и механическое деформирование. Единственным выходом для решения всех перечисленных неисправностей является замена диска.

Итак, рассмотрим основные признаки неисправности сцепления на авто ОКА:

• Не включается сцепление;
• Педаль не возвращается в обратное положение;
• наблюдается буксировка;
• ощущается некая вибрация в момент включения сцепления.

Естественно, перед тем, как переходить к процессу проведения замены дисков на ОКА, необходимо провести диагностику состояния представленного устройства. Диагностику можно провести как самостоятельно, так и в специализированном сервисном центре. Для проведения диагностики функционирования представленного устройства нужно включить четвертую (пятую) передачу, запустить двигатель авто и немного газовать на сцеплении. Если двигатель автомобиля не заглох, то вышел из строя ведомый диск сцепления, а значит, нужна его замена.

Как заменить сцепление своими руками?

Прежде чем переходить к процессу замены сцепления на автомобиле ОКА нужно отсоединить аккумуляторную батарею и слить масло из коробки передач, так как это значительно упростит задачу. Естественно, можно обойтись и без этого, но если вы не уверены в том, что сможете сделать все аккуратно или делаете это в первый раз, то лучше все же слить масло. При замене представленного устройства обязательно придется снимать коробку передач. Комфортнее всего замена будет проводиться на смотровой яме или подъемнике.

Итак, алгоритм проведения замены сцепления на автомобиле ОКА:

Поднимите переднюю часть машины;
Снимите автомобильные колеса;
Снимите шрусы с коробки передач, для этого нужно выкрутить шаровые опоры

Также стоит обратить ваше внимание на то, что гранаты нужно выкручивать по одной. То есть, сначала снимите одну и установите на ее место заглушку, а после уже переходите к снятию второй.
Снимаем коробку передач и переходим к замене элементов сцепления.
Снимите корзину, закрепленную на маховике с помощью болтиков.
Проводим замену всех деталей представленного устройства, но не закрепляйте их старыми болтиками

Также обратим ваше внимание на то, что перед затягиванием болтиков нужно провести центровку. Обязательно требуется замена выжимного подшипника, потому как в противном случае он будет гудеть.

Для менее частого возникновения различных неполадок блока сцепления авто нужно соблюдать такие рекомендации:

Аккуратно обращайтесь со своим транспортным средством;
Начинайте движение автомобиля без пробуксирования, плавно и осторожно;
Постоянно следите за состоянием сцепления авто;
Применяйте исключительно высококачественные запчасти для своего транспортного средства;
Регулярно проходите техническое обслуживание в автомобильных сервисных центрах.

ВАЗ 11113 Ока

Здесь вы сможете присмотреть полную техническую характеристику автомобиля ВАЗ 11113 Ока. Также подобраны фотографии и видео записи автомобиля ВАЗ 11113 Ока. ремонт и тюнинг авто. Цены на автомобиль б/у. Отзывы автовладельцев автомобиля ВАЗ 11113 Ока. Краш тест автомобиля ВАЗ 11113 Ока .

Технические характеристики автомобиля ВАЗ 11113 Ока

• Страна производитель автомобиля — Россия
• Тип кузова — хэтчбек
• Привод — передний
• Количество мест в авто — 4
• Коробка передач — механическая 4-х и 5-ступенчатая
• Мощность генератора — 800 Вт

• Максимальная скорость авто — 130 км/ч
• Время разгона автомобиля с 0 до 100 км/ч -за 30 с.

• Тип двигателя — бензиновый
• Объем двигателя — 0,7 и 1,0 л
• Мощность двигателя — 29, 33 и 53 л.c.

• Длина авто — 3200 мм
• Ширина авто — 1420 мм
• Высота авто — 1400 мм
• Вес авто — 645 кг
• Грузоподъемность — 340 кг

• Расход топлива в городском цикле -6 литров на 100 км
• Расход топлива в смешанном цикле -4 литра на 100 км
• Марка топлива — АИ-91 — АИ-93

Фотографии автомобиля ВАЗ 11113 Ока

Фотография краш-тест автомобиля ВАЗ 11113 Ока. Вот это я называю всмятку. Не позавидуешь тем пассажирам которые сидели на переднем сидении, да и на заднем тоже. Смотрите делайте выводы.

На этой фотографии вы сможете изучить габариты автомобиля ВАЗ 11113 Ока. Ширина, высота, длина, клиренс (дорожный просвет).

Заглянем в салон автомобиля. Вот стандартный салон ВАЗ 11113 Ока. Немного наведен марафет, поменянные чехлы на сидение, на вид простенько ничего лишнего нет, и нет много того чего надо.

Фото тюнингованного салона автомобиля ВАЗ 11113 Ока.

Фотография багажного отделения автомобиля ВАЗ 11113 Ока. Как видим места много, наверно дизайнеры заранее предусмотрели и сделали по больше места чтобы складывать в багажник отвалившиеся детали автомобиля.

Хочу представить вашему вниманию пару фотографий тюнингованных автомобилей ВАЗ 11113 Ока. Для кого-то может стать неожиданностью что такой автомобиль кто-то может усовершенствовать с помощью тюнинга.

Видео онлайн ВАЗ 11113 Ока

На видео вы можете увидеть краш-тест автомобиля Ваз 11113 Ока, машину разбивают всмятку, и смотрят информацию с бедного манекена. Вы узнаете на сколько безопасный автомобиль Ока.

ВАЗ 11113 Ока Характеристики, цены на авто, отзывы автовладельцев ВАЗ 11113 Ока.

Очень интересное и познавательное видео. Описается автомобиль Ока, есть многочисленные отзывы владельцев автомобиля ВАЗ 11113 Ока.

ВАЗ 1111 Ока -Top Gear по Егорьевски

ВАЗ 1111 Ока -Тюнинг автомобиля

Полный тюнинг внешнего вида, салона, двигателя автомобиля Ока своими рукам.

17135 Total Views 14 Views Today

Как заменить маховик на ВАЗ 2101-ВАЗ 2107?

Снятие:

1) Для начала снимите коробку передач с автомобиля. (О том как снять коробку передач, см. в статье под названием: «Замена коробки »)

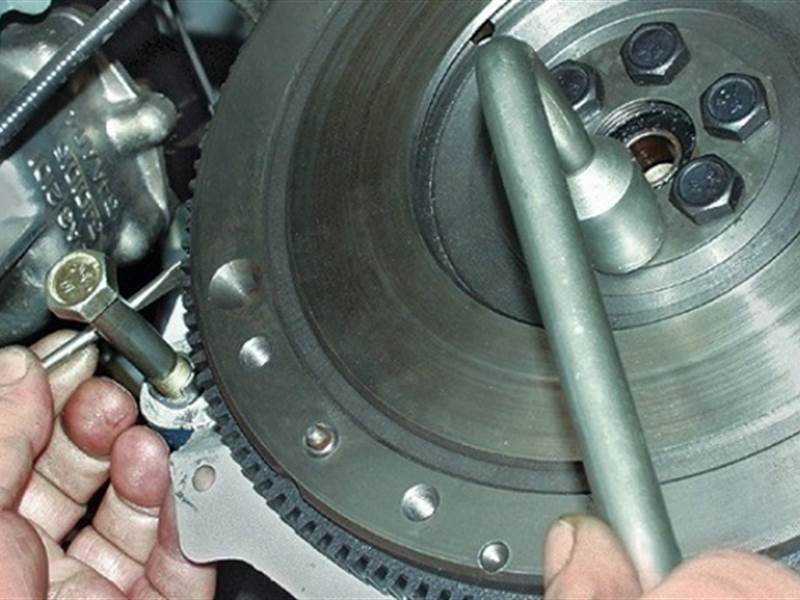

3) Далее зафиксируйте маховик отверткой, для того чтобы он при отворачивании болтов не проворачивался. После фиксации при помощи торцевого ключа отверните все шесть болтов крепления маховика к двигателю автомобиля.
