Замена наружного шруса форд фокус 2

Предварительная диагностика неисправностей передней подвески

Амортизаторы

• Функция амортизатора заключается в том, чтобы гасить колебания пружины. Если при нажатии на одну сторону машины она возвращается в исходное положение и отсутствуют повторные колебания, амортизатор исправен.
• Беремся за колесо и качаем к себе и от себя. Если ощущаем люфт, значит, неисправен амортизатор. Если после нажатия на тормоз люфт пропадает, очень высока вероятность того, что пора менять подшипник передней ступицы.
• При визуальном осмотре в нижней части амортизатора не должно быть повреждений и потеков масла и пружины должны быть целыми.

Рулевые тяги

Лучше всего проверять, когда машина поднята.

Качаем колесо влево — вправо. Если ощущается люфт, значит, неисправна шаровая опора, рулевой наконечник или тяга.

Шарниры стоек стабилизатора поперечной устойчивости

• Отсутствие внешних повреждений на чехлах шаровых стоек.
• Двигаем штангу стабилизатора вверх-вниз рукой или с помощью монтировки. Если ощущаем люфт, значит стойки надо менять.

Сайлентблок заднего крепления к подрамник

• Визуально не должно быть расслоения резины.
• Пытаемся cдвинyть пpoyшинy pычaгa, вcтaвив oтвepткy мeждy нeй и пoдpaмникoм. Ecли двигается, значит сайлентблок надо менять.

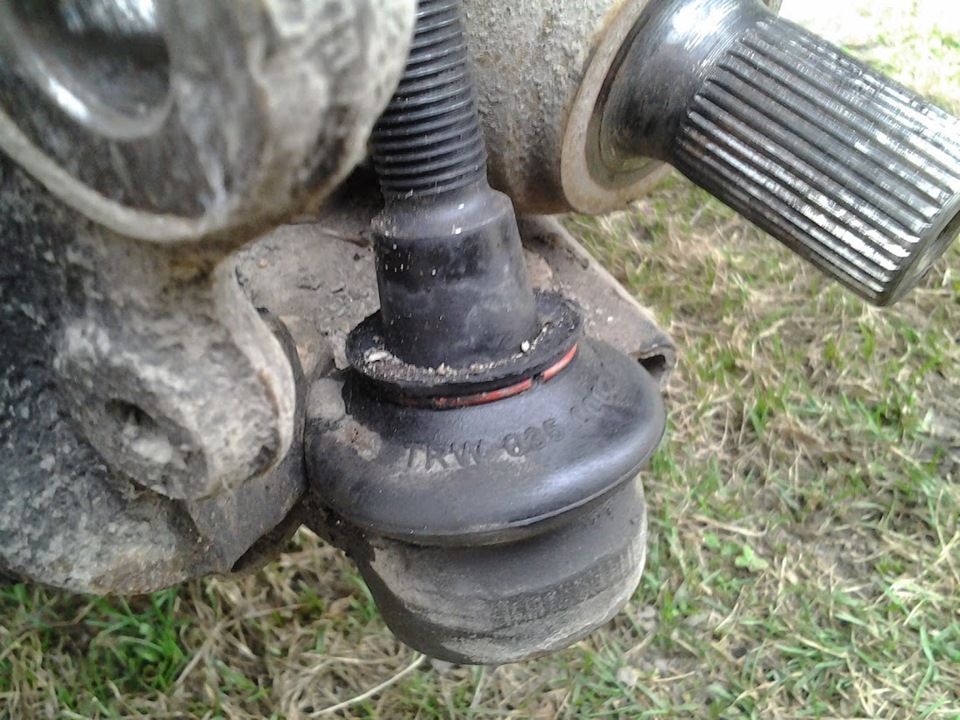

Шapoвыe oпopы

Берем отвертку, аккуратно вставляем ее между рычагом и поворотным кулаком. Двигаем вверх-вниз. Если есть люфт или стук, необходимо менять шаровую.

Закончив предварительную диагностику желательно съездить на СТО и убедиться в правильности своих выводов. В большинстве случаев проблема будет в подшипнике ступицы или в одной из частей рычага.

Ford Focus 2 Manual

Снимаем внутренний шарнир для его замены или замены защитного чехла. Снимаем привод переднего колеса с автомобиля (см. «Снятие приводов передних колес Форд Фокус 2»). При замене внутреннего шарнира правого привода…

…предварительно следует проверить состояние подшипника промежуточной опоры.

Он должен легко вращаться, без заеданий и люфта. Если подшипник исправен — снимаем его и устанавливаем на вал нового шарнира. Подшипник рекомендуется установить до сборки шарнира, (см. «Замена подшипника промежуточной опоры»), в противном случае подшипник необходимо заменить. Очищаем корпус шарнира и чехол от грязи и зажимаем вал в тиски с накладками губок из мягкого металла.

Перекусываем бокорезами или разжимаем отверткой замок большого хомута крепления чехла.

Аналогично перекусываем или разжимаем замок малого хомута.

Cдвигаем чехол по валу.

Снимаем шарнир с вала.

Специальными щипцами разжимаем стопорное кольцо…

…и снимаем его с вала.

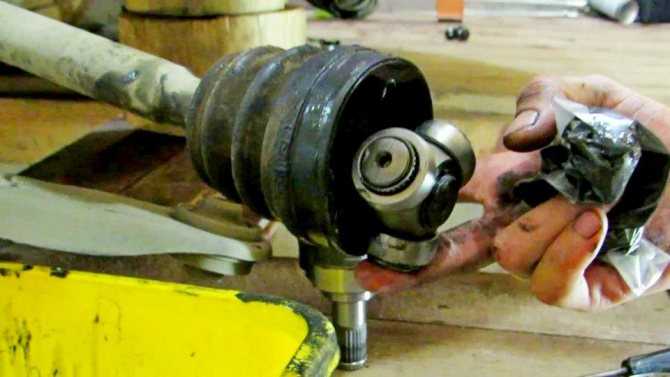

Трехзахватным съемником спрессовываем с вала трехшиповик в сборе с роликами.

Снимаем с вала защитный чехол. Очищаем вал от остатков смазки. Если шарнир разобран для замены чехла, удаляем из него остатки смазки, промываем его в керосине или бензине. После этого протираем чистой ветошью и обдуваем сжатым воздухом. Осматриваем ролики, трехшиповик и внутреннюю полость корпуса. Задиры, вмятины, следы коррозии не допускаются. Ролики должны вращаться свободно, без заеданий. При обнаружении неисправности заменяем шарнир в сборе. На вал надеваем новый защитный чехол и устанавливаем трехшиповик фаской в сторону наружного шарнира. Запрессовываем трехшиповик на вал до упора и фиксируем стопорным кольцом. Вкладываем в полости корпуса шарнира и защитного чехла 100 г смазки. Устанавливаем корпус шарнира на вал с трехшиповиком. Надеваем на корпус шарнира чехол. Закрепляем новым хомутом на валу. Для этого на валу выполнено специальное посадочное место.

Отверткой с тонким лезвием отводим чехол от корпуса, чтобы уравнять давление воздуха внутри и снаружи чехла.

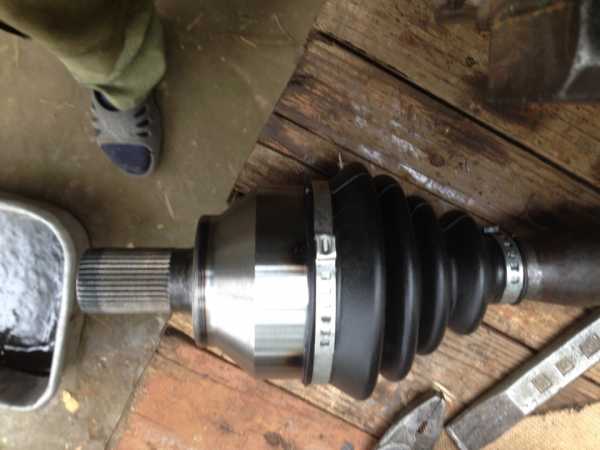

Закрепляем чехол на корпусе новым хомутом и устанавливаем привод в обратной последовательности.

Первоисточник контента — WiKi сайта журнала «За Рулём»

Разделы руководства

• Кузов
  • Боковые двери
  • Система безопасности
  • Стеклоочистители и омыватели
  • Уход за кузовом
  • Элементы кузова
  • Элементы салона
• Общая информация
  • Второе техобслуживание
  • Неисправности в пути
  • Первое техобслуживание
  • Приложения
  • Расходники и запчасти
  • Рекомендации по эксплуатации
  • Советы автомеханику
  • Техническое обслуживание
  • Устройство автомобиля
• Силовой агрегат
  • Двигатель
  • Детали уплотнения двигателя
  • Коробка передач
  • Приводы передних колес
  • Система выпуска
  • Система охлаждения
  • Система питания
  • Сцепление
• Шасси
  • Задняя подвеска
  • Колеса и шины
  • Передняя подвеска
  • Рулевое управление
  • Тормозная система
• Электрооборудование1
  • Аккумулятор и генератор
  • Выключатели и датчики
  • Замок зажигания
  • Освещение
  • Приборы и моторы
  • Принципиальные схемы
  • Управление двигателем

Замена пыльника ШРУСа на Ford

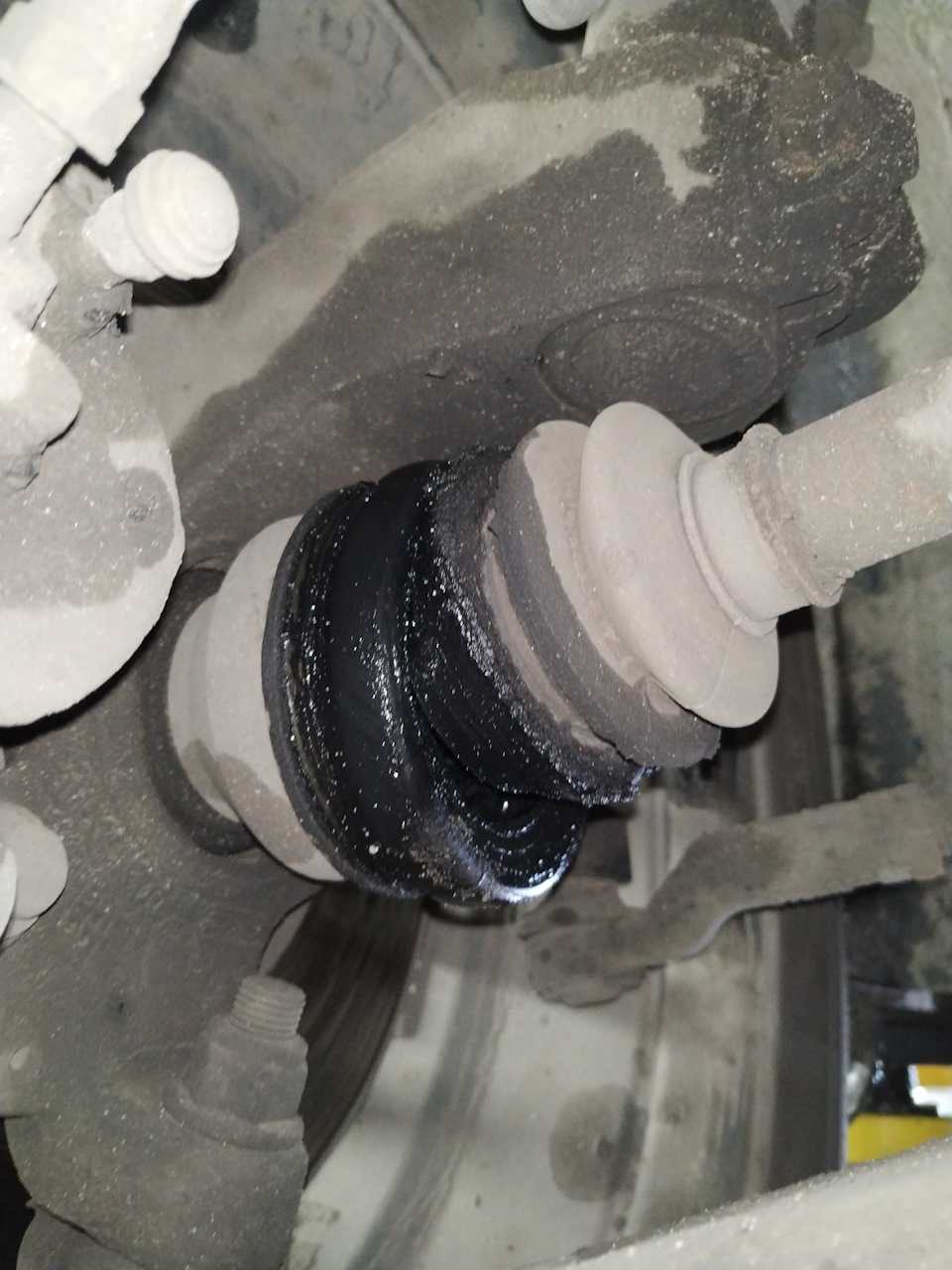

Специальные резиновые или пластиковые кожухи защищают внутренние элементы «гранаток» ходовой автомобиля — их называют пыльниками. Своевременная замена пыльника ШРУСа на Ford Focus продлевает ресурс шарнира. Процедуру можно провести 2 способами — с демонтажем привода и без него.

Какие инструменты понадобятся?

Чтобы замена пыльника ШРУСа на Форд прошла быстро и грамотно, нужно подготовить ряд инструментов:

• жёсткую щётку для очистки металлических поверхностей;
• подъёмник;
• монтировку;
• щипцы для зажатия хомутов;
• молоток;
• набор ключей (или головок);
• съёмник.

Также нужно подготовить упоры под колёса машины, ёмкость для слива масла, немного бензина для промывки гранаты. Обязательно пригодятся чистая тряпка, новая смазка, свежий комплект пыльника с хомутами.

В ходе работ следует очищать ржавые грязные поверхности, пользуясь щёткой или ветошью, смоченной в бензине.

Снятие неисправного компонента

Перед началом работ стоит посоветоваться с мастером по поводу состояния защитного чехла. Если внутренний элемент в полном порядке, можно будет не снимать привод полностью, а заменить только пыльник с наружного ШРУСа.

Действовать нужно так:

1. Автомобиль загнать на смотровую яму. Включить ручной тормоз. Под задние колёса машины установить противооткатные упоры. Рекомендуется также перевести рычаг механической коробки на 1-ю передачу, на АКПП — в режим паркинга.
2. Ослабить колёсные болты и ступичную гайку. Автомобиль поднять на домкрат — для большей безопасности лучше установить под пороги кузова деревянный брус. Снять колесо.

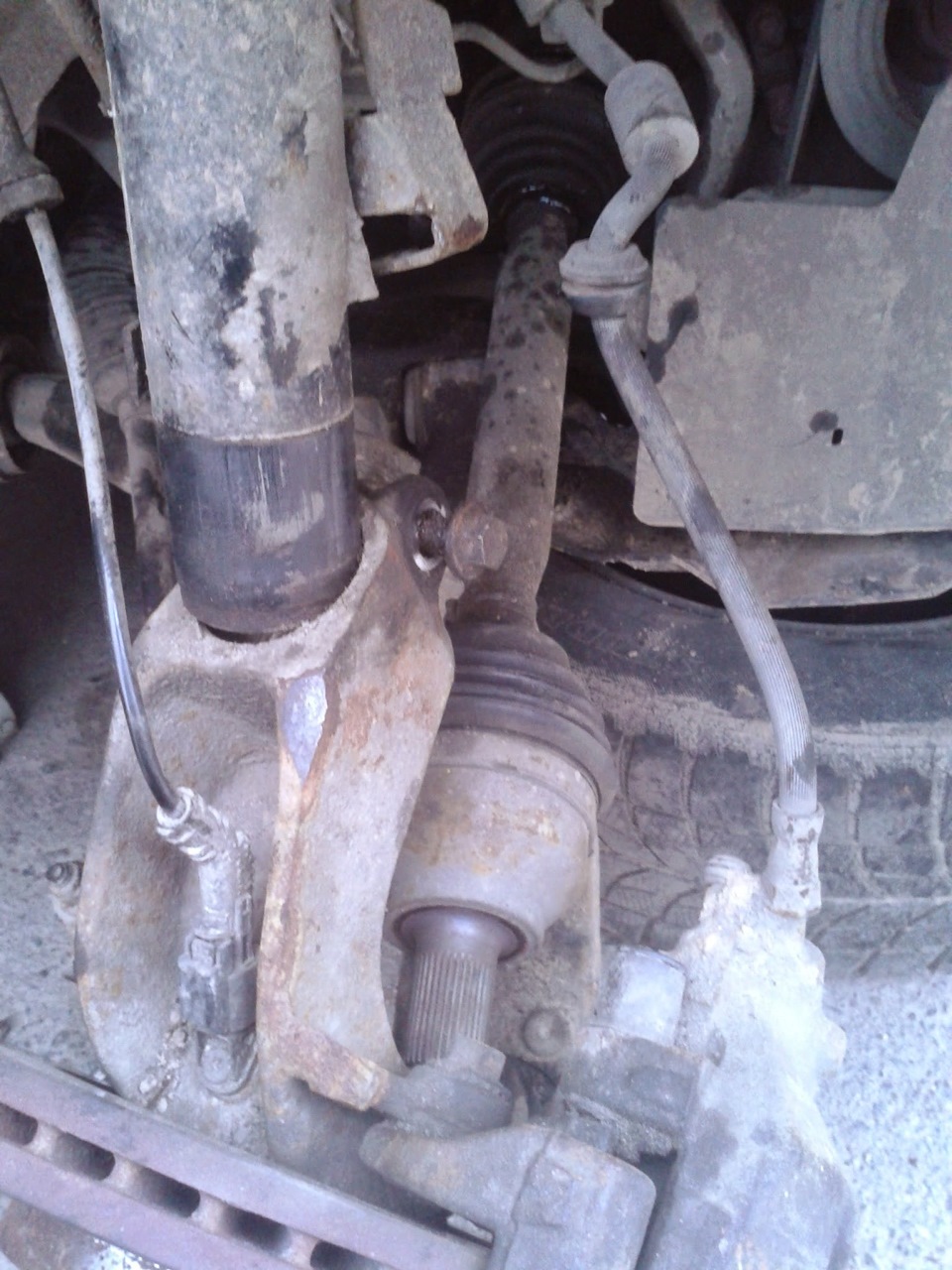

3. Выкрутить до конца ступичную гайку. Отсоединить стойку от рулевого наконечника, с помощью монтировки опустить рычаг и одновременно отвести в сторону поворотный кулак. Палец рулевого наконечника легче выпрессовать с помощью съёмника.

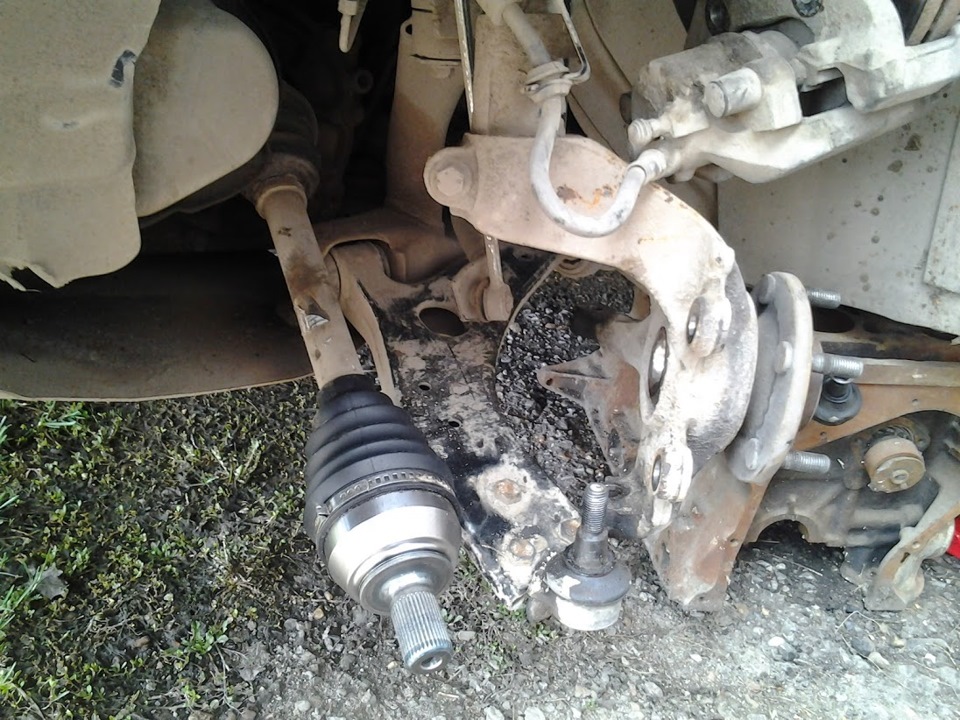

4. Открутить болты крепления шаровой опоры. Сдёрнуть тормозной диск с суппортом, снять ступицу со шлица.
5. Под внутренний ШРУС поставить ёмкость для слива масла. Сдёрнуть со шлицов внутренний шарнир, используя монтировку или съёмник. Вынуть привод с гранатами целиком.
6. Зажать привод в тиски. Молотком выбить наружный ШРУС со шлицов привода. Снять хомут, демонтировать рваный пыльник.
7. Отсоединить хомут внутренней гранаты.

Аналогично выбивается вторая граната, потом вырезаются и снимаются остатки порванного защитного кожуха. Удары молотка должны приходиться по краям детали, чтобы не задеть обойму с шариками. Привод вынимается целиком через низ машины.

Установка нового комплекта

Теперь про установку нового комплекта защитных элементов и обратную сборку привода. Нужно:

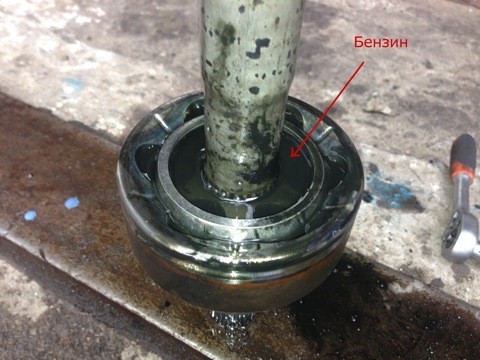

1. Заправить ШРУСы смазкой, предварительно промыв керосином или бензином от старого масла.
2. Установить новые пыльники с обеих сторон привода.
3. Вбить заправленные новым маслом шарниры на шлицы привода. Натянуть чехлы, затянуть их хомутами.

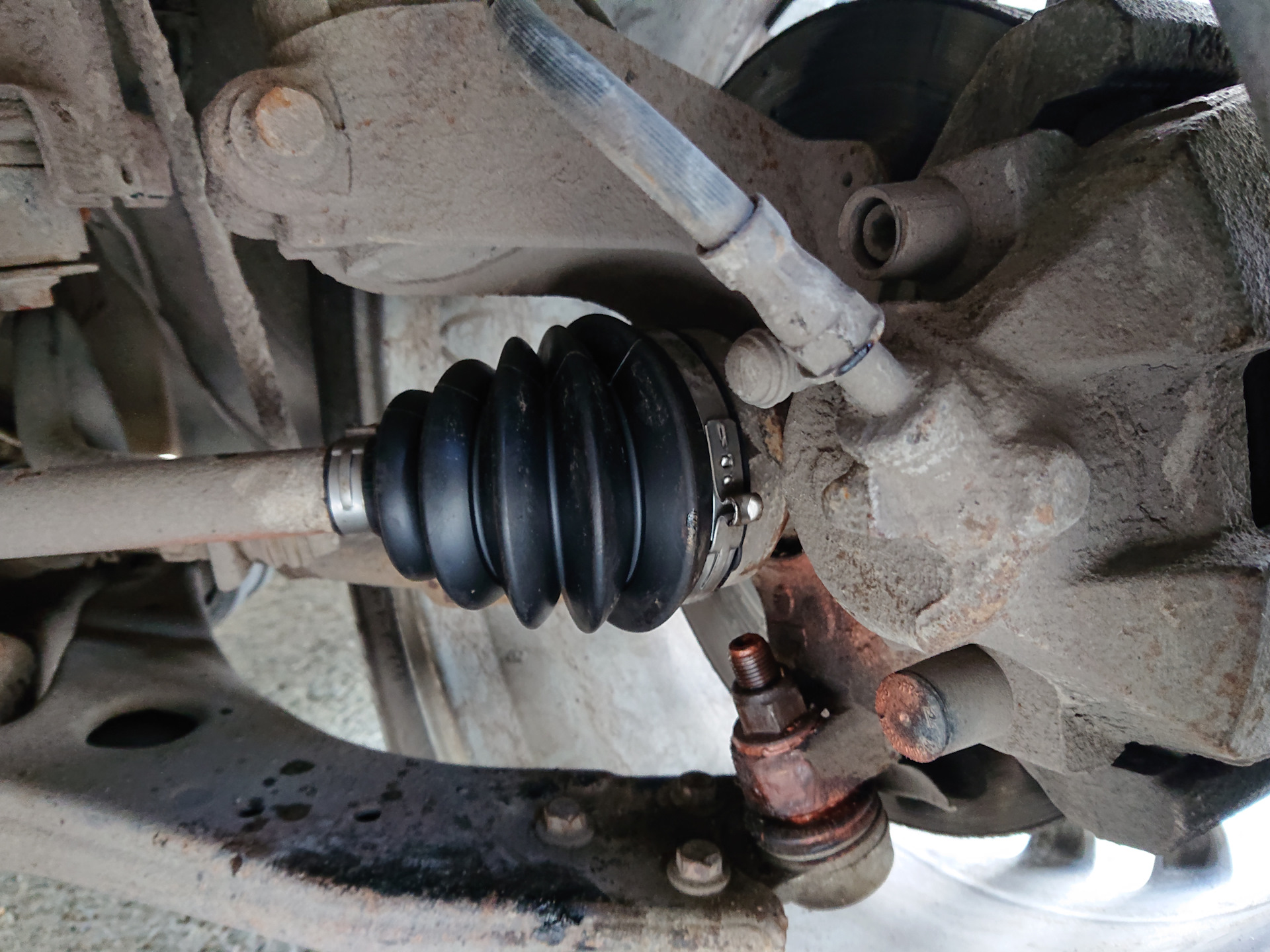

4. Залезть под машину. Установить привод со стороны внутренней гранаты на своё место (в коробку передач). Характерный щелчок укажет на то, что вал совпал шлицами. Вбить его до упора.
5. Ступицу с тормозным диском и стойкой соединить со шлицами наружного привода. Поставить шайбу и ступичную гайку и подтянуть с небольшим усилием. Закрутить на место шаровую опору болтами. Вдеть рулевой наконечник, интегрировать его со стойкой.
6. Поставить колесо, снять домкрат, опустить машину.

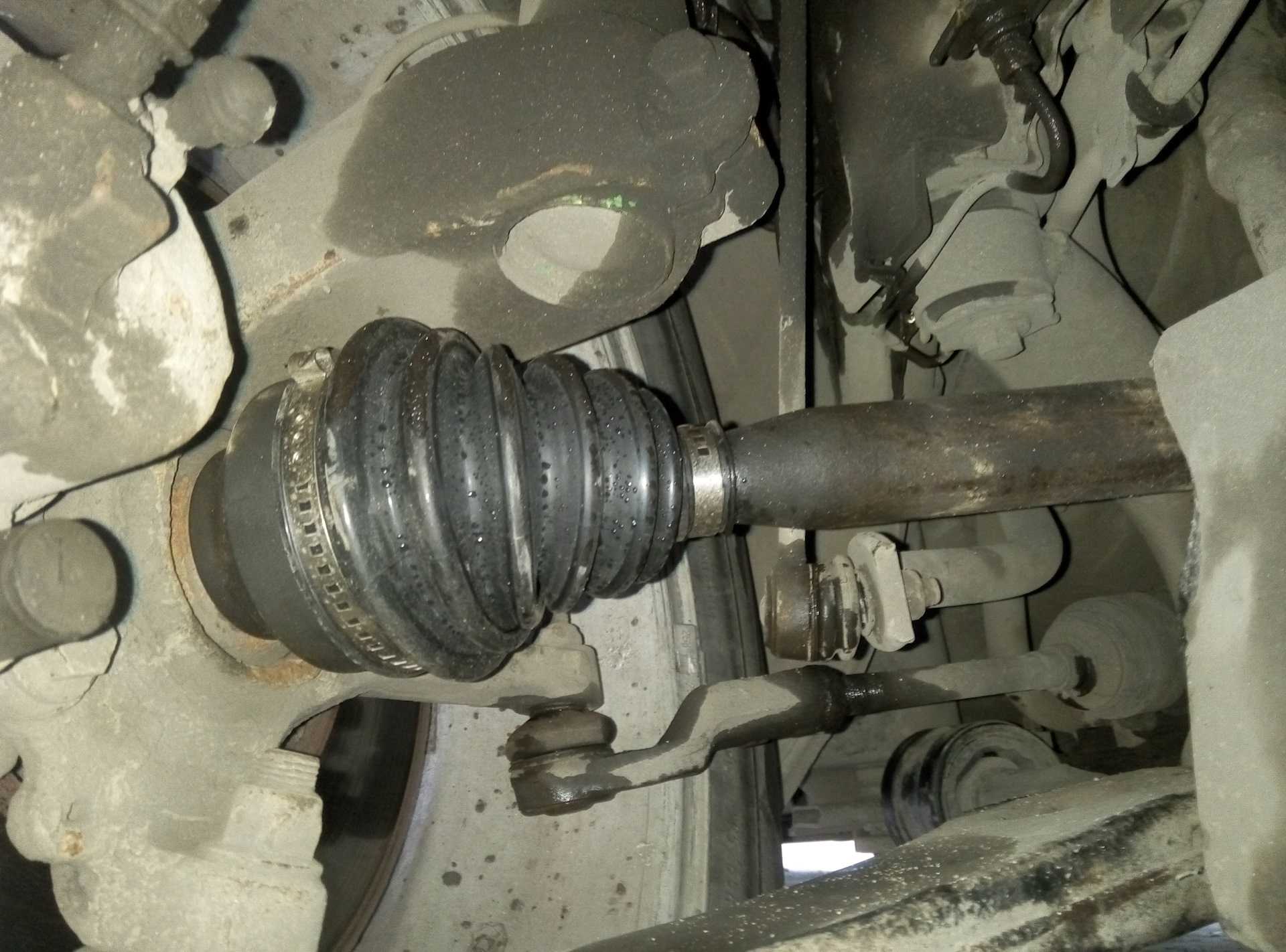

Как и было сказано выше, можно менять только пыльник наружного шарнира, не трогая внутренний (если он в идеальном состоянии). Чтобы сбить внешний ШРУС, придётся крепко зажать вал газовым ключом или использовать специальный съёмник. Однако это требует профессиональной сноровки. Также возможно снять только внутренний шарнир со стороны сайлентблоков.

Как выбрать пыльник шруса для Ford Focus 2

Осуществляя выбор подходящих деталей, важно понимать, какие пыльники подходят вашему автомобилю, а также научиться подбирать действительно качественные расходники. Экономия здесь неуместна, так как элемент довольно ответственный и нуждается в самом серьезном отношении. Подбирать детали следует не только на основе стоимости, но и с учетом производителя, а также совместимости пыльника с автомобилем

Лучше избегать приобретения дешевых китайских изделий, которые часто изготавливаются из низкокачественных материалов и быстро выходят из строя. Самым выгодным вариантом будет продукцию проверенных брендов, которые давно работают на рынке автомобильных деталей и имеют самые положительные отзывы

Подбирать детали следует не только на основе стоимости, но и с учетом производителя, а также совместимости пыльника с автомобилем. Лучше избегать приобретения дешевых китайских изделий, которые часто изготавливаются из низкокачественных материалов и быстро выходят из строя. Самым выгодным вариантом будет продукцию проверенных брендов, которые давно работают на рынке автомобильных деталей и имеют самые положительные отзывы.

Стоимость изделия важна лишь для сравнения, так как излишне дешевая деталь вряд ли будет качественной. Также стоит избегать слишком тонких расходников с малым количеством смазки или некачественным фиксирующим хомутом – вскоре такие изделия вновь потребуют замены.

Замена внутреннего шарнира

1. Снять хомут защитного чехла внутреннего шарнира.
2. Снять хомут, который крепит чехол шарнира к валу.
3. Сдвинуть чехол с корпуса внутреннего шруса.
4. Снять корпус шарнира равных скоростей с привода.
5. Сделать метки расположения шарнирной ступицы и вала.
6. Поддеть стопорное кольцо шарнира отверткой.
7. Вынуть стопорное кольцо из проточки, которая расположена на валу. (Стопорное кольцо впоследствии рекомендуется заменить новым)
8. Снять ступица и ролики со шлицев вала.
9. Снять также чехол защиты внутреннего шарнира.
10. Очистить все детали шарнира от загрязнений. В данном случае рекомендуется использовать керосин.
11. Осмотреть ролики, ступицу и плоскости корпуса шарнира на наличие вмятин, сколов, коррозии. При наличии вышеперечисленных элементов – срочно заменить необходимые детали. Ролики должны вращаться свободно, без заеданий и лишнего шума. При наличии дефектов, весь внутренний шарнир необходимо менять комплектом.
12. Установка чехла и других деталей производится в порядке, обратном снятию. Хомуты необходимо ставить новые. Маркировка новых хомутов должна совпадать со старыми. Диаметр большого хомута чехла внутреннего шарнира – 80,5 мм. Малого хомута – 41.7 мм.
13. Шарнирную ступицу на шлицы вала необходимо устанавливать по ранее отмеченным местам.
14. Стопорное кольцо-фиксатор необходимо также установить новое.
15. Полость внутреннего шарнира необходимо заполнить смазкой (приблизительно 100 грамм) Как правило, в качестве смазки используют молибденовый смазочный материал для шарниров.
16. Перед закреплением защитного чехла, необходимо выровнять давление внутри и снаружи, оттянув край чехла отверткой.

Что нужно делать

С самого начала стоит обозначить инструменты, которые нам будут необходимы, чтобы замена ШРУСа прошла успешно. Нам понадобятся:

• головки;
• гаечные ключи;
• отвертки;
• пассатижи;
• набор инструментов, необходимых для ремонта всего, что связано с приводом.

Теперь следует выполнить подготовительные работы – сразу снимать ШРУС нельзя.

Подготовка

Чтобы начать замену внутреннего ШРУСа, следует выполнить следующие работы.

1. Снять переднее колесо и привод. У Форд Фокус это делается довольно просто и особых сложностей данная процедура вызвать не должна.
2. Очистить все детали привода. На них может быть немало мусора, который в дальнейшем будет только мешать.
3. Выполнить проверку наружного шарнира угловых скоростей. Проверку внутреннего пока что выполнять не нужно. Этот аппарат должен легко поворачиваться, если это не так, понадобится еще замена шарнира.
4. Теперь нужно выполнить проверку и внутреннего шарнира. Им тоже должно быть легко управлять – без всевозможных рывков и заеданий. Опять же, если это не так, то замена ШРУСа предполагает еще и замену шарнира угловых скоростей.
5. Провести тщательный осмотр чехлов, в которых находится каждый ШРУС на предмет всяческих трещин и прочих деформаций.
6. Посмотрите на приводной вал колеса. Опять же, если в нем есть какие-то деформации, пусть даже самые незначительные на первый взгляд, его следует заменить.

Стоит отметить, что если проверка внутреннего и внешнего ШРУСа не дает результатов, вполне возможно, что проблема вовсе и не в нем. Интересно, что замена внутреннего и внешнего шарниров имеет несколько отличительных особенностей.

Замена наружного шарнира

Здесь тоже есть несколько основных этапов.

Отсоедините замок, на котором держится крепежный хомут чехла ШРУСа. Делается это при помощи самой обычной отвертки

Важно заметить, что эти хомуты одноразовые, поэтому лучше сразу купить на рынке еще несколько таких изделий.
Далее необходимо сдвинуть с корпуса чехол защиты и сбить обойму шарнира с вала. Делается это старым проверенным методов – при помощи молотка.
Теперь можно и отсоединить ШРУС. При этом разбирать его нельзя ни в коем случае!
Далее замена ШРУСа предполагает извлечение стопорного кольца из проточки, после чего можно снять первый крепежный хомут, на котором крепится чехол шарнира

Это даст возможность убрать и сам чехол с вала. Он, кстати, тоже одноразовый.
Теперь необходимо подготовить новый ШРУС к замене, для этого заполните его 100 граммами смазки. Если заводской смазки нет, следует купить обычный молибденовый смазочный материал, который можно найти на всех авторынках страны.

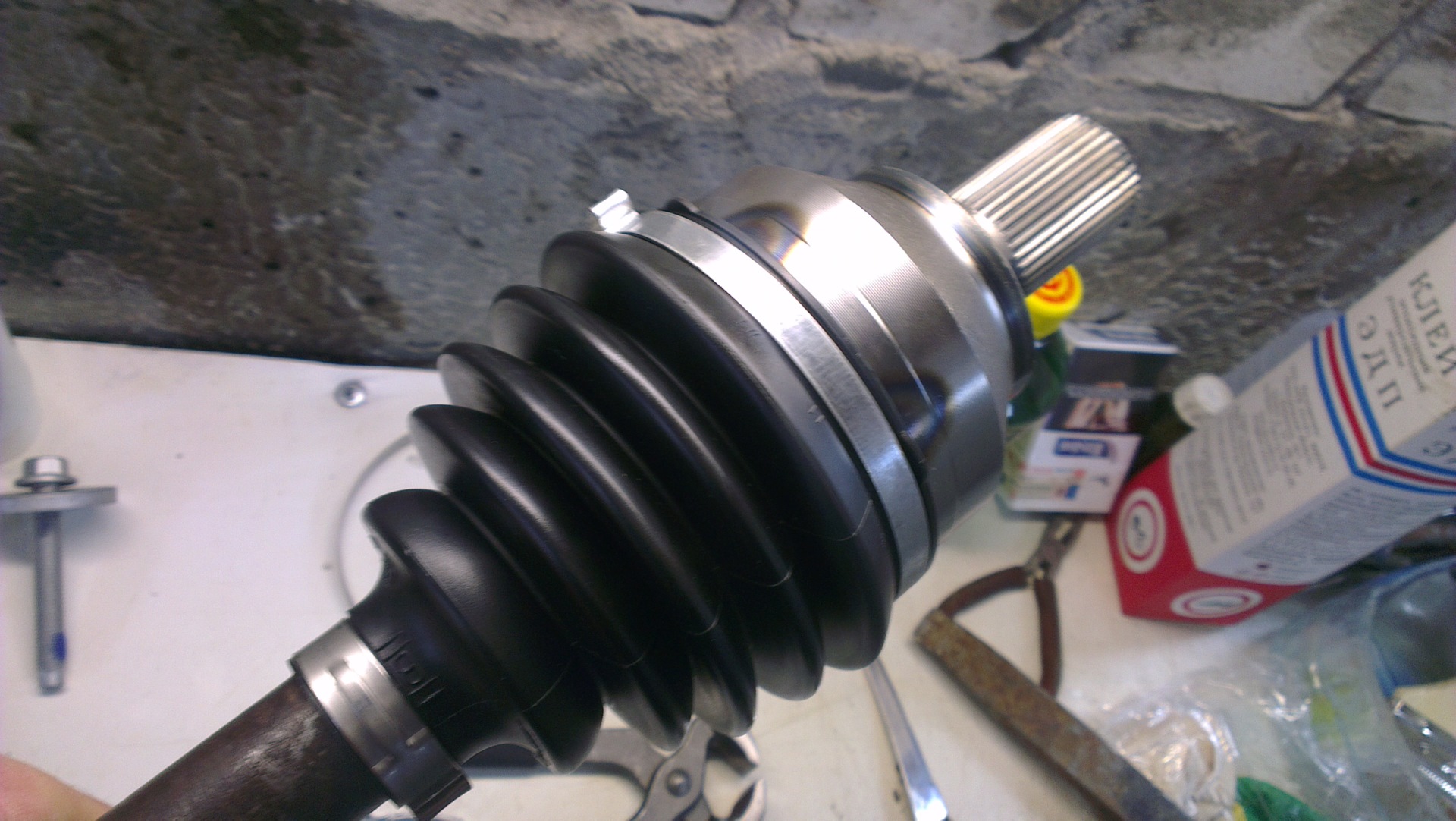

Теперь осталось всего лишь поставить новый ШРУС в обратной последовательности.

При этом разбирать его нельзя ни в коем случае!
Далее замена ШРУСа предполагает извлечение стопорного кольца из проточки, после чего можно снять первый крепежный хомут, на котором крепится чехол шарнира. Это даст возможность убрать и сам чехол с вала. Он, кстати, тоже одноразовый.
Теперь необходимо подготовить новый ШРУС к замене, для этого заполните его 100 граммами смазки. Если заводской смазки нет, следует купить обычный молибденовый смазочный материал, который можно найти на всех авторынках страны.
Теперь осталось всего лишь поставить новый ШРУС в обратной последовательности.

На самом деле, ничего сложного в этой процедуре нет, и каждый сможет выполнить ее в своем гараже.

Замена внутреннего шарнира

В принципе, чтобы заменить внутренний ШРУС у Форд Фокус 2, следует выполнять практически те же действия, есть лишь небольшие изменения.

С самого начала тоже нужно снять хомут, на котором крепится защитный чехол
Уберите чехол с корпуса.
Снимите корпус ШРУСа с привода.
При помощи маркера или где-то себе на бумажке следует зафиксировать, в каком положении находятся шарнирная ступица и вал.
С помощью обычной отвертки уберите стопорное кольцо шарнира с проточки на валу.
Ступицу тоже следует снять.
Теперь необходимо очистить все детали шарнира. Делается это при помощи губки с керосином, которой протирается весь металл, и удаляются всевозможные загрязнения и остатки смазки.
Теперь следует осмотреть ступицы, ролики и сам шарнир на предмет самых разных дефектов. Если их можно исправить, нужно сделать все возможное для этого, а если нет, лучше купить новые. Поставьте все это на место.
Выполните все в обратной последовательности, то есть сначала установите чехол, закрепите его хомутами и установите шарнирную ступицу.
Налейте внутрь шарнира 100 грамм смазки и установите корпус шарнира, следуя ранее нанесенным меткам.
Закрепите защитный чехол

Здесь важно выровнять давление на чехле, что делается при помощи обычной отвертки, которой следует поочередно оттягивать его края, пока не будет достигнут результат.

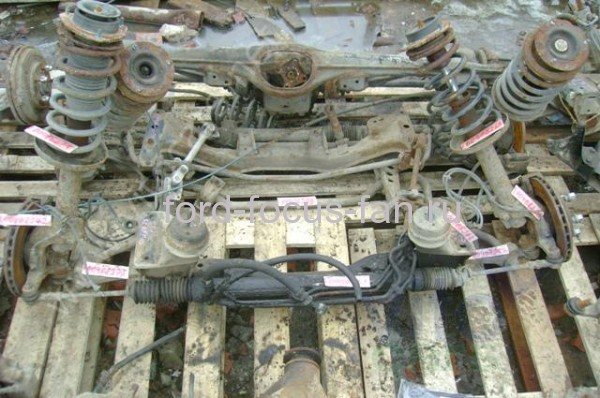

Ремонт передней подвески Форд Фокус 2

Ремонт передней подвески Владельцы Форд Фокуса 2 могут жаловаться на неисправности своего автомобиля, имеющие место быть в любом транспорте, но говорить что-то плохое по поводу качества как передней, так и задней подвесок – права на это не имеет никто. Разработчики Ford Focus 2 в этой категории постарались действительно на славу. Однако, с течением времени, автовладельцы Фокуса так или иначе встанут перед вопросом, что же поделать с автомобилем: отдать на ремонт в автомастерскую либо же попробовать починить все самостоятельно. И также заднею подвеску.

передняя подвеска форд фокус 2

В любом случае, восстановление столько важной детали, как передняя подвеска Форд Фокуса 2, будь то рестайлинг или ремонт, неизбежно – все, рано или поздно, приходит в негодность и у всего имеется свой срок. У подвески подобная терминология измеряется в пройденных километрах

Большая часть составляющих передней подвески способны «провезти» вас порядка 80-100 тыс. км.

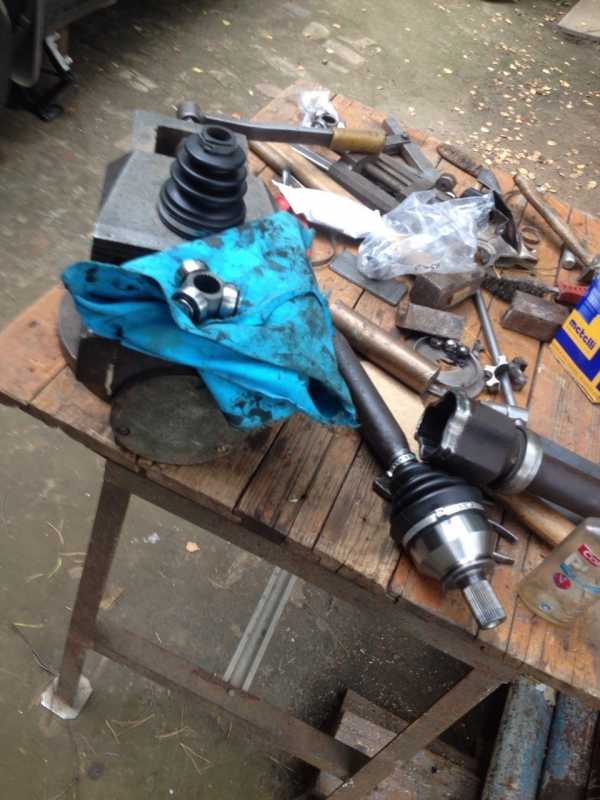

Ремонт в-н шруса и замена наружнего шруса — бортжурнал Ford Focus Sedan 2006 года на DRIVE2

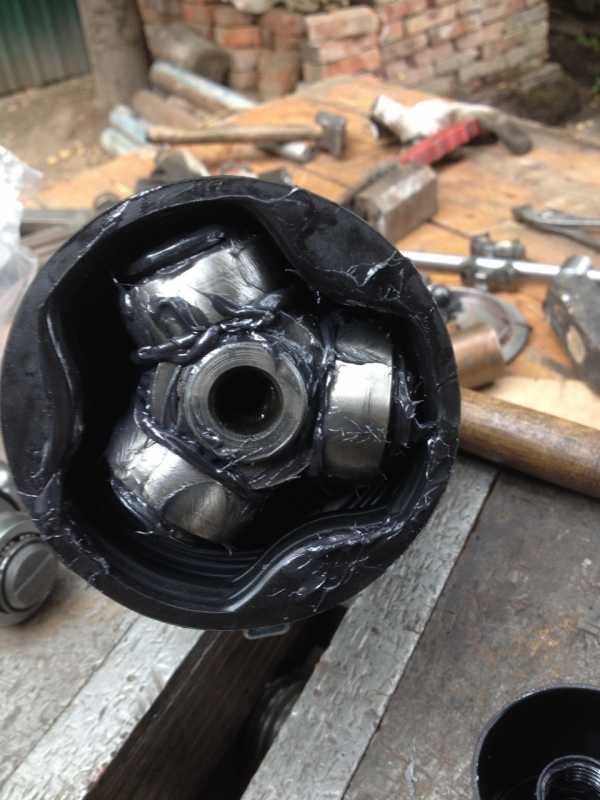

Привет всем появился хруст справа при повороте налево. решил занять проблемой серьезно. Спрашивал у работников СТО как определить кой именно шрус хрустит т.к до этого у меня не было переднеприводных авто. Мне сказали что признаки хруста наружнего, как проверить внутренний никто толком сказать не мог не разбирая деталь. При само диагностики подергав за вал и горизонтально и вертикально относительно горизонта между в-н и н-р шрусами есть люфт причем подозрительный. Я снял правый привод целиком. перемыл все детали и вот что выяснилось. Сняв трипойд в-н шруса

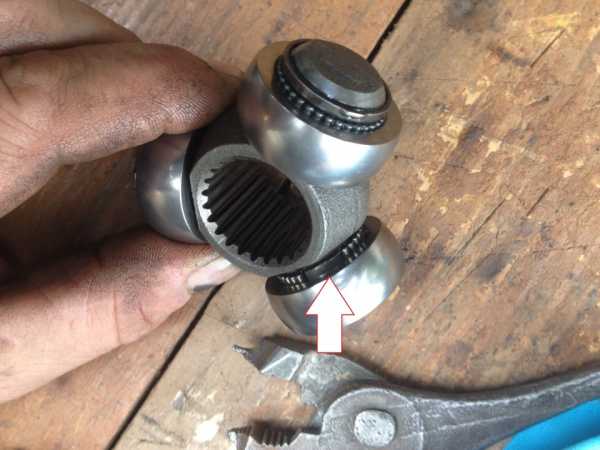

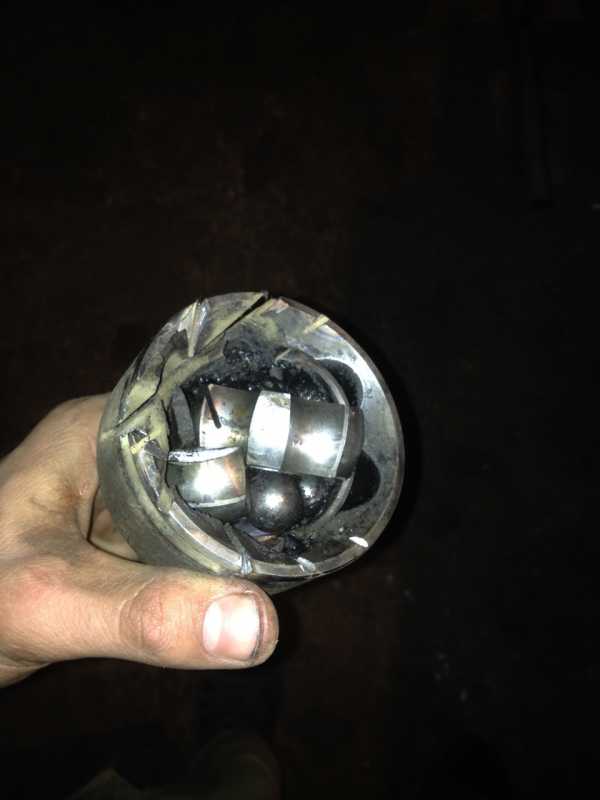

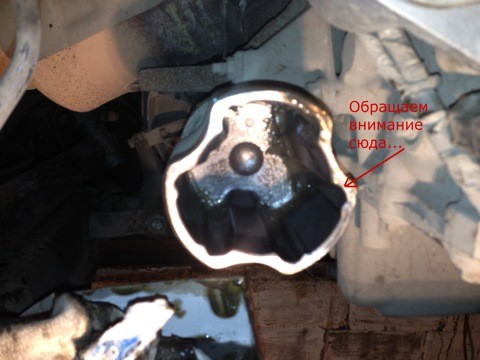

я увидел отсутствие 5 игольчатых подшипников, которые со временем привели бы к разрушению шруса целиком. Чтобы не менять целиком в-н шрус и обойтись малыми затратами т.к новый шрус сложно найти а если есть то стоит приличных денег в районе 5000р купил трипойд отдельно он мне обошелся в 1800р

смазка шрус4 50рублей 100г.Пыльник мой был хорошим поэтому заменил только хомуты. Новый трипойд желательно вымыть т.к в нем заложена смазка консервант и если его новый из упаковки покрутить то он хрустит будто там частицы песка. состояние самой банки где стоит трипойд хорошее потертостей и задиров нет.Одеваем трипойд на вал стопорное кольцо закладываем смазки,

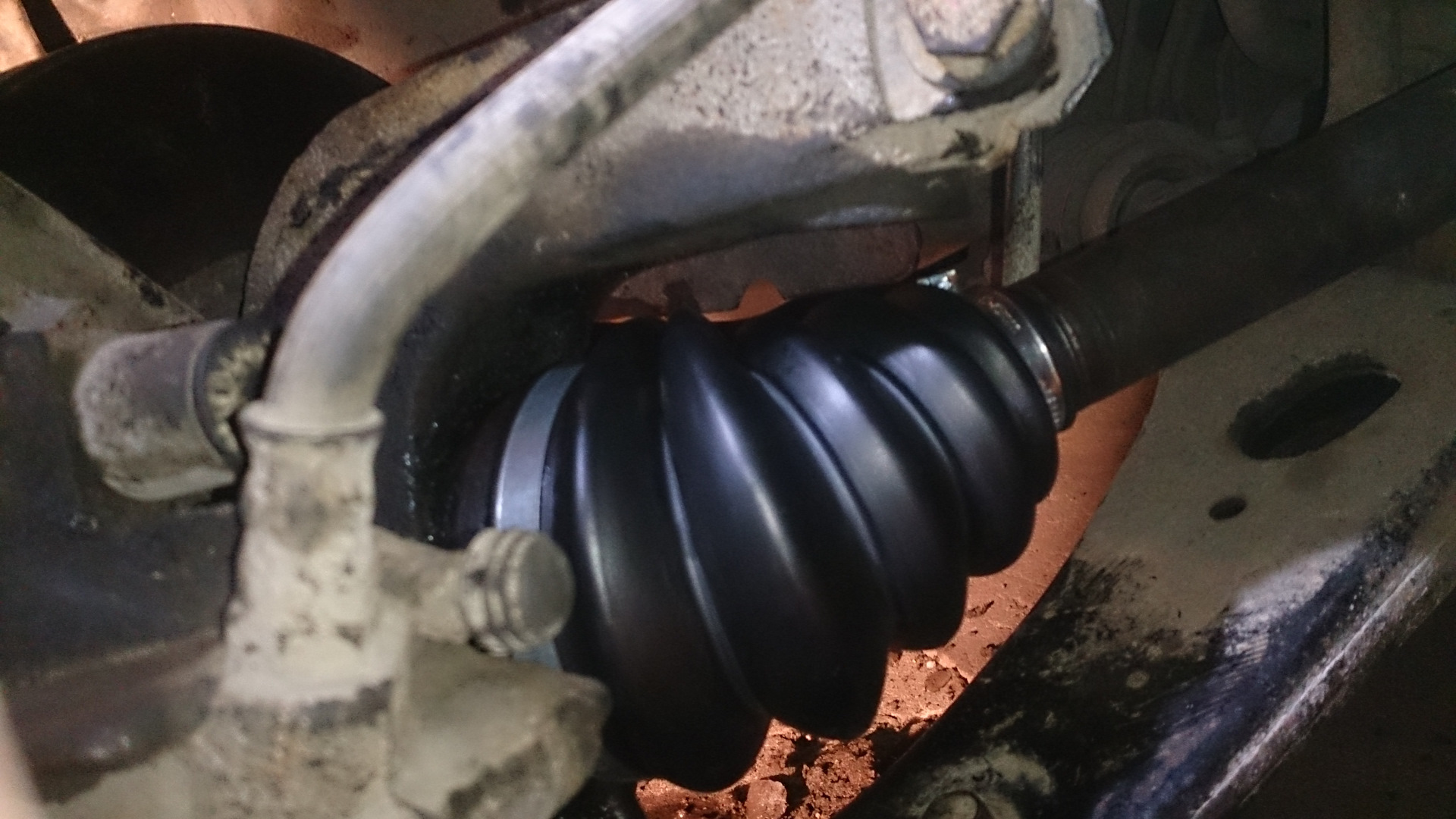

одеваем пыльник хомуты и все готово.

Дело с н-р по его замене обстояло немного хуже, Снимается он так: зажимается в тиски вал снимается пыльник и через выколотку чтобы не помят шлицы удорятся по внутренней обойме с таким усилием чтобы преодолеть стопорное кольцо которое держит н-р шрус. Но в моем случае как бы я не пытался его сбить и каким усилием мне не удалось, время шло и я решил распилить аккуратно шрус

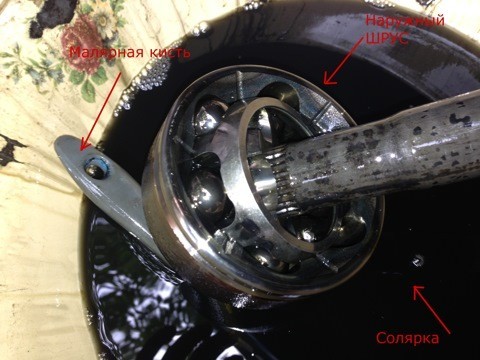

. Надпилив внутреннею обойму и в надрез ударив зубильцем оно лопнуло и все было снято. Наружний шрус мне обошелся в 3000р и смазка 50р. В комплекте к шрусу идет пыльник два хомута и стопорное кольцо которое одевается на вал.

. Совет при снятии правого привода проверьте состояние подвесного подшипника покрутив и поболтав его шумит ли он или нет. желательно при наличии шума заменить. Установив правый привод привод на место и все прикрутив не спешите до конца затягивать подвесной подшипник привода, прокрутите колесо несколько раз чтобы он встал ровно и только после этого окончательно затягивайте. Может просто быть небольшой перекос и тогда подшипник может быть в напряжение что приведет к быстрому износу.

Цена вопроса: 5 050 ₽

Замена ШРУСов (шарниров равных угловых скоростей) на автомобиле Форд Фокус 2

Выпуск с 2004 г. Бензиновые двигатели объемом: 1.6 л (Duratec Ti-VCT), 1.8 и 2.0 л (Duratec HE)

— наружный шарнир равных угловых скоростей должен поворачиваться с легким усилием без рывков и заеданий, радиальных и осевых люфтов. При их наличии замените шарнир;

— внутренний шарнир должен перемещаться в угловых и осевых направлениях с легким усилием, при этом не должно ощущаться рывков, заеданий и радиальных люфтов. В противном случае замените внутренний шарнир; — защитные чехлы наружного и внутреннего шарниров не должны иметь трещин и разрывов. Замените поврежденные чехлы; — вал привода колес не должен быть деформирован. Деформированный вал замените.

3. Для замены наружного шарнира и его чехла отсоедините отверткой или перекусите бокорезами замок хомута крепления большого чехла наружного шарнира и снимите хомут.

ПРИМЕЧАНИЕ Хомуты крепления защитных чехлов шарниров равных угловых скоростей одноразового использования, при сборке замените их новыми. Как правило, хомуты входят в комплект нового шарнира.

ПРЕДУПРЕЖДЕНИЕ Разборка наружного шарнира не допускается.

7. Снимите стопорное кольцо, выведя его отверткой из проточки вала.

ПРИМЕЧАНИЕ При сборке замените стопорное кольцо новым. Как правило, кольцо входит в комплект нового шарнира.

8. Снимите малый хомут чехла наружного шарнира так же, как снимали большой хомут (см. п. 3).

9. Снимите пыльник.

ПРИМЕЧАНИЕ При установке шарнира пыльник замените новым. Обычно пыльник входит в комплект нового шарнира.

10. Перед установкой нового наружного шарнира заполните его полость смазкой (если шарнир не был смазан изготовителем) в количестве около 100 г. Причем сначала заполните корпус шарнира, а затем равномерно распределите оставшееся количество в гофрах чехла.

ПРИМЕЧАНИЕ При отсутствии смазки, рекомендованной заводом-изготовителем, можно использовать отечественную молибденовую смазку ШРУС-4.

11. Установите пыльник наружного шарнира и шарнир в порядке, обратном снятию. При установке шарнира на вал напрессовывайте шарнир ударами молотка по хвостовику шарнира через выколотку из мягкого металла до момента фиксации обоймы шарнира стопорным кольцом.

ПРЕДУПРЕЖДЕНИЕ Перед закреплением чехла шарнира большим хомутом оттяните отверткой край чехла, чтобы выровнять давление воздуха внутри и снаружи чехла.

ПРИМЕЧАНИЕ На хомуты нанесена маркировка и их диаметр. Диаметр большого хомута 86,5 мм, малого — 36,5 мм.

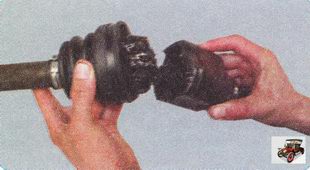

15. Сдвиньте пыльник с корпуса шарнира. 16. . и отсоедините корпус от привода. 17. Пометьте положение ступицы шарнира относительно вала (см. п. 14).

18. Поддев отверткой стопорное кольцо ступицы шарнира. 19. . извлеките кольцо из проточки вала.

20. Снимите со шлицев вала ступицу с роликами. 21. . и снимите с вала пыльник. 22. Промойте все металлические детали керосином до полного удаления старой смазки. 23. Осмотрите ролики, ступицу и внутреннюю полость корпуса. Задиры, вмятины и коррозия не допускаются. Ролики должны вращаться на своих подшипниках свободно, без заеданий. Если обнаружены неисправности, замените шарнир в сборе. 24. Установите на вал пыльник шарнира и закрепите его хомутом. 25. Установите на шлицы вала ступицу шарнира, совместив нанесенные при разборке метки, и зафиксируйте ее стопорным кольцом. 26. Заполните полость внутреннего шарнира смазкой в количестве около 100 г. Причем сначала заполните корпус шарнира, а затем равномерно распределите оставшееся количество в гофрах чехла.

ПРИМЕЧАНИЕ При отсутствии смазки, рекомендованной заводом-изготовителем, можно использовать отечественную молибденовую смазку ШРУС-4.

27. Установите корпус шарнира, совместив нанесенные при разборке метки. 28. Наденьте на корпус шарнира пыльник и закрепите его хомутом.

ПРЕДУПРЕЖДЕНИЕ Перед закреплением чехла шарнира большим хомутом оттяните отверткой край чехла, чтобы выровнять давление воздуха внутри и снаружи чехла.

Несколько рекомендаций

Кроме всего вышеописанного, было бы полезно помнить еще о некоторых рекомендациях, которые применимы к выполнению данной процедуры на Форд Фокус 2. Так лучше покупать новые крепежные хомуты, а не уже использованные. На них должна быть такая же маркировка, как на старых хомутах. Есть на рынках некоторые отдельные запчасти ШРУСов, поэтому в некоторых случаях можно не покупать целую запчасть, а только отдельные ее составляющие. Цены каждый день растут, и на сегодняшний день купить целую такую деталь – удовольствие не из дешевых. По этой причине лучше сначала сделать качественный и тщательный осмотр всех деталей и убедится, что потребуется замена всего шарнира.

Стоит помнить, что внешних ШРУСов для данной модели автомобилей существует два типа, каждый отличается своим номером, а также количеством шлицов. Первый из них имеет номер «1360388», на нем 24 шлица и используется он на Фордах, у которых двигатели двигателями 1.6 или 1.4. Второй отличается номером «1345638», на нем на один шлиц меньше и используют его на машинах с двигателями 1.8 и 2.0. Интересно, что на авторынке вам практически точно предложат купить удобный и недорогой аналог, но лучше остановить свой выбор на оригинальных моделях. В общем, ничего сложного в этой процедуре нет!

Если во время движения автомобиля в поворотах слышны стуки в переднем приводе, проверьте шарниры равных угловых скоростей. Если при покачивании рукой вала привода ощущается люфт или порван защитный чехол, такой шарнир необходимо заменить. Разбирать наружный шарнир (Бирфильд) практически не имеет смысла. Эта работа трудоемкая, а при порванном чехле попавшая в шарнир грязь уже привела детали шарнира в негодность. Заменять детали шарнира в отдельности нельзя, поэтому самое оптимальное решение — заменить шарнир в сборе. В крайнем случае допускается разборка для замены смазки внутреннего шарнира (Трипод) как более простого и менее подверженного попаданию воды и дорожной грязи. Появление следов смазки на шарнире указывает на то, что чехол порван.

Вам потребуются: отвертка с плоским лезвием, бокорезы, бородок, молоток.

1. Снимите привод переднего колеса в сборе (см. «Снятие и установка приводов передних колес»).

2. Очистите детали и осмотрите привод:

– наружный шарнир равных угловых скоростей должен поворачиваться с легким усилием без рывков и заеданий, радиальных и осевых люфтов. При их наличии замените шарнир;

– внутренний шарнир должен перемещаться в угловых и осевых направлениях с легким усилием, при этом не должно ощущаться рывков, заеданий и радиальных люфтов. В противном случае замените внутренний шарнир;

– защитные чехлы наружного и внутреннего шарниров не должны иметь трещин и разрывов. Замените поврежденные чехлы;

– вал привода колес не должен быть деформирован. Деформированный вал замените.

3. Для замены наружного шарнира и его чехла отсоедините отверткой или перекусите бокорезами замок хомута крепления большого чехла наружного шарнира и снимите хомут.

Замена пыльника ШРУСа Форд Мондео своими руками инструкция

1. Перед тем как заменить пыльник ШРУСа Ford Mondeo следует произвести ряд подготовительных работ. Прежде всего найдите смотровую яму и вывесите переднюю часть автомобиля. Для этого ставим машину на ручник, устанавливаем противооткатные приспособления под колеса (клинья, поленья, кирпичи и т. д.) и домкратим передок.
2. Далее снимите колесо, открутите гайку крепления шаровой опоры и выпрессуйте шаровую из гнезда.

3. После можно приступать к выбиванию ШРУСа из ступицы.

1. Приступаем непосредственно к демонтажу привода и снятию пыльника ШРУСа.
2. Привод ШРУСа уже выбит и находится на рычаге, возьмите нож и срежьте пыльник кусачками, перекусите большой хомут внутреннего пыльника.
3. Используя зубило или керно, пометьте внешнюю обойму ШРУСа и вала привода, делается это для удобства, для того чтобы во время сборки можно было проследить сел вал на свое место или нет.
4. При помощи отвертки подденьте со стороны обоймы край пыльника, затем немного отогните для того чтобы туда попал воздух.
5. Стяните пыльник с обоймы ШРУСа, придерживая привод на весу (здесь возможно понадобится помощь), не давая приводу выйти из зацепа в коробке.
6. Будьте внимательны, возможно потечет смазка, так что оденьте что-то на голову или отойдите в сторонку.
7. Далее, аккуратно, ни к чему не прикасаясь, достаньте привод из обоимы через проем арки, затем переверните его вверх. Обойма внутреннего ШРУСа должна остаться в коробке.

12. Зажмите извлеченный привод в тиски вниз наружной гранатой, внутренней вверх.

13. Чтобы снять пыльник с внешнего ШРУСа необходимо снять игольчатые подшипники.

14. Расстелите чистую ткань, возьмите подшипник с двух сторон, затем толкните одну часть подшипника к правому подшипнику, а другую оттяните от левого, выставляя его в перекошенное положение.

15. В таком положении достаточно слегка потянуть его на себя и игольчатый подшипник снимется. Повторите это трижды и выложите подшипники на подготовленную ткань, желательно в том положении, в котором они были установлены на тройнике.

16. Вытрите тройник от старой смазки, затем используя две острые отвертки, снимите стопорное.

17. При помощи зубила сделайте метки на тройнике подшипников и валу привода.

18. Установите под тройник проставку, затем сбейте его с вала. Сбивая, избегайте ударов по зубьям вала, а также креплениям подшипников. Нужно бить в основание тройника, между креплениями подшипников.

19. Снимите с привода пыльник внутреннего и внешнего ШРУСа.

20. Достаньте из тисков привод, затем опустите его в емкость для смывания старой смазки. Процесс мойки описывать не буду, ваша задача максимально отмыть ШРУС от старой смазки.

21. После того как все отмыто начисто, все следует просушить и продуть сжатым воздухом.

22. Зажмите внешний ШРУС в тисках за кромку обоймы — не за зубья!!!

23. Заполните ШРУС хорошей смазкой, рекламы делать не буду. Затем покрутите ШРУС в стороны, возникнет что-то вроде вакуума, что позволит смазке попасть внутрь, если начнет убывать, добавьте, излишки уберите с краев. Теперь можете заменить пыльник ШРУСа.

1. Оденьте новый пыльник и затяните его хомутами.
2. Теперь оденьте пыльник внутренней гранаты, не забудьте о необходимости установить в него металлическую распорку.
3. Поставьте привод в тиски, установите тройник совпав им в зубцы, затем забейте на шлицы, используя проставку.
4. После того как тройник будет забит на вал и станет видна канавка под стопорное кольцо, можете его установить.
5. Установите подшипники в обратном порядке, помните о том, что есть разница как ставить…
6. Обильно все смазываем смазкой и добавляем ее на внутреннюю обойму привода ШРУСа.

30. Ничего не нужно забивать, все довольно просто устанавливается вручную, если что-то не пошло, скорее всего, где-то есть перекос или на место не встал один из подшипников. Для того чтобы узнать какой,  проверьте вращение обоймы, с неправильно установленным она не будет крутиться. Поправьте и попробуйте снова.

Дальнейшая сборка производится в обратной последовательности

Спасибо за внимание!. Популярное:. Популярное:

Популярное:

ЧТО ПОНАДОБИТСЯ

Прежде всего, необходимо купить сам пыльник. Артикул внутреннего пыльника на «Форде Фокусе 2» зависит от объема двигателя и типа трансмиссии вашего автомобиля. Разберем две наиболее популярные комплектации: «Форд Фокус 2» 1,8 МКПП и 2,0 АКПП. Для первого варианта артикул оригинальной запчасти: Ford 1 552 972. Популярные аналоги: Loebro 304175 и GKN-Spidan 23240. Для 2-литровой версии: оригинал – Ford 1552974, замена – Loebro 305177 и GKN-Spidan.24928.

Также запаситесь комплектом ключей и смазкой для внутреннего ШРУСа. Очень сэкономит время покупка съемника трипоида. Его стоимость невелика, а затраты времени на «кустарное» снятие не стоят этих денег. Тем не менее можно изготовить и самодельный съемник, но об этом чуть позже. Съемник стопорного кольца тоже стоит купить заранее, хотя можно будет воспользоваться и отверткой (или другими подручными инструментами).

Съемник трипоида:

Съемник стопорного кольца:

Это интересно: Замена предохранителя Форд Фокус 2: излагаем обстоятельно

Передняя подвеска Форд Фокус 2

• 20755

Передняя подвеска независимая, рычаж-нопружинная типа Макферсон, с телескопическими амортизаторными стойками, витыми цилиндрическими пружинами, нижними поперечными рычагами и стабилизатором поперечной устойчивости.

Основным элементом передней подвески является телескопическая амортизаторная стойка, совмещающая функции телескопического элемента направляющего механизма и демпфирующего элемента вертикальных колебаний колеса относительно кузова. На амортизаторной стойке собраны витая цилиндрическая пружина 8 , верхняя опора 9 в сборе с подшипником и буфером сжатия, через которую передается нагрузка на кузов автомобиля.

Амортизаторная стойка соединена с нижним рычагом 4 подвески шаровой опорой 13. Нижние рычаги прикреплены к поперечине передней подвески с помощью сайлентблоков 14 и резиновых втулок 3 задней опоры. Поперечина, в свою очередь, прикреплена к лонжеронам кузова.

Стабилизатор поперечной устойчивости с установленными на нем резиновыми втулками соединен с поперечиной 15 передней подвески автомобиля двумя скобами 2, а со стойкой передней подвески — стойками 5 стабилизатора.

Ступицы 12 передних колес установлены на двухрядных радиально-упорных шариковых подшипниках.

Как определить состояние подвески Форд Фокус 2?

Лучше всего проверять на эстакаде или яме, поднимая каждое колесо поочередно. Осуществлять это действие рекомендовано через каждые 20 тысяч км. пробега или после того, как машина получила сильный удар, проезжая по глубокой яме.

Сначала нужно начать с колес

• раскрутите его руками. Вращение колеса должно быть равномерным, без посторонних звуков и заеданий.
• возьмитесь за колесо снизу и сверху, верхнюю часть необходимо потянуть на себя, а нижнюю в другую сторону. Повторите процедуру, но наоборот.

Когда вы делаете это, стуков и люфта быть не должно. В ситуации, если есть люфт, стоит попросить напарника нажать на тормоз, и проверить люфт заново.

Теперь люфта нет? Это говорит о том, что подшипник ступицы вышел из строя. Люфт остался? Значит причина в другой детали подвески. Следующее, что проверяем в данном случае – это шаровые опоры.

Проверка шаровых опор

Вставьте прочную отвертку между поворотным кулаком и рычагом подвески, отожмите ее. Есть люфт? Значит, пора менять опору. Если потрескался чехол, необходимо произвести его замену.

Сайлент-блоки рычагoв задней и передней подвески Форд Фокyc 2

Сдвиньте проушину рычага при помощи отвертки, вставленной между подрамником и ней. Если она сдвинулась достаточно легко, сайлент-блок нуждается в замене.

Резиновая втулка у сайлент-блока не должна выпячиваться, трещины также не должно быть.

Шаровые шарниры у стоек стабилизатора поперечной устойчивости

Подвигайте их рукой. Появление люфта оповещает о том, что пришла пора заменить стойки стабилизатора.

Осмотрите зaщитныe чexлы шapoвыx cтoeк cтaбилизaтopa. Чехлы должны быть эластичными и не иметь разрывов и трещин.

Если масло вытекает из амортизатора, он неисправен.

Телескопическая стойка требует замены, если резиновый элемент у верхней опоры дал усадку или разрушился.

Пружины должны быть целыми. Буфер сжатия амортизатора, резиновые втулки и подушки – должны быть без разрывов и трещин и без каких-либо деформаций.

А далее видео про ремонт подвески Форд Фокус 2:

Также на эту тему вы можете почитать:

Немцы начали продавать в России модернизированный пикап Фольксваген Амарок

Чехи отзывают более сорока тысяч Шкода Октавия, СуперБ, Фабия, Йети и Рапид, проданных в России

Купе-карбиолет Mercedes SLC – просто переименованный Mercedes SLK

Как не уснуть за рулем при долгих переездах

«Старикам» тут не место: кто рулит на вторичном рынке?

Alex S 21 февраля, 2014

Опубликовано в: Немецкие автомобили, Российские автомобили

Метки: Немецкие автомобили, Советы автомобилистам
