Ваз 11113 ремонт зажигания

Обслуживание, устройство, ремонт и эксплуатация автомобилей «Ока» ВАЗ(СеАЗ) ЗМА «Кама» 1111/11113 – Приложение 7. Схема электрооборудования автомобиля

ВАЗ 1111/11113 Лада Ока >> Приложения >> Приложение 7. Схема электрооборудования автомобиляПриложение 7.

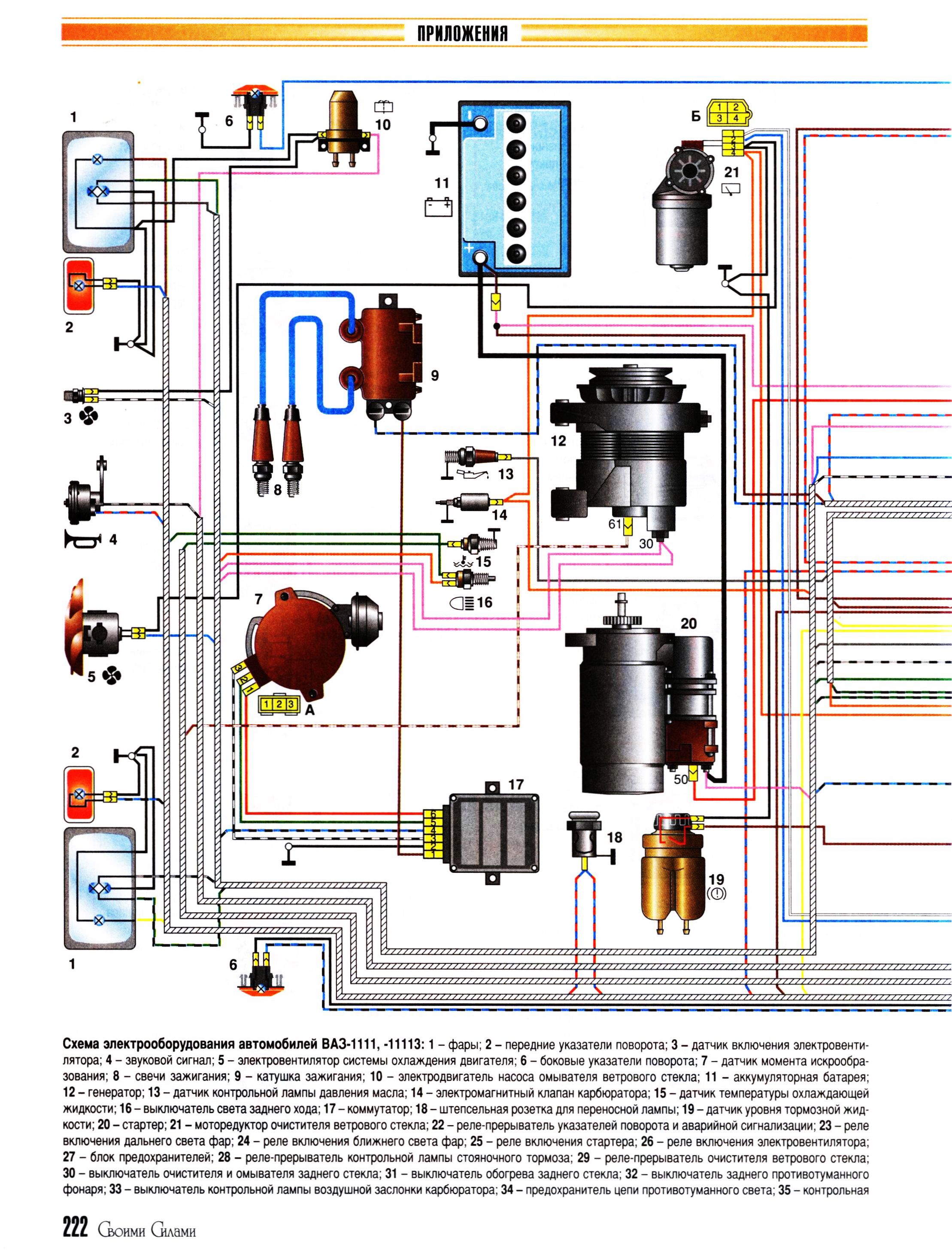

Схема электрооборудования автомобиля: 1 – боковой повторитель указателя поворота; 2 – передний указатель поворота; 3 – фара; 4 – электродвигатель вентилятора системы охлаждения; 5 – звуковой сигнал; 6 – датчик включения электродвигателя вентилятора; 7 – электродвигатель омывателя ветрового стекла; 8 – датчик момента искрообразования; 9 – аккумуляторная батарея; 10 – стартер; 11 – коммутатор; 12 – свечи зажигания; 13 – катушка зажигания; 14 – генератор; 15 – датчик указателя температуры охлаждающей жидкости; 16 – датчик контрольной лампы недостаточного давления масла; 17 – розетка для переносной лампы; 18 – реле стеклоочистителя; 19 – датчик уровня тормозной жидкости; 20 – выключатель сигнала торможения; 21 – электродвигатель очистителя ветрового стекла; 22 – электромагнитный клапан карбюратора; 23 – выключатель света заднего хода; 24 – реле включения стартера; 25 – реле включения ближнего света фар; 26 – реле включения дальнего света фар; 27 – реле-прерыватель аварийной сигнализации и указателей поворота; 28 – прикуриватель; 29 – переключатель вентилятора отопителя; 30 – дополнительный резистор электродвигателя отопителя; 31 – выключатель наружного освещения; 32 – блок предохранителей; 33 – предохранитель цепи противотуманного фонаря; 34 – реле включения обогрева заднего стекла; 35 – реле включения электродвигателя вентилятора системы охлаждения; 36 – реле-прерыватель контрольной лампы включения стояночного тормоза; 37 – выключатель очистителя и омывателя заднего стекла; 38 – выключатель обогрева заднего стекла; 39 – выключатель заднего противотуманного фонаря; 40 – контрольная лампа прикрытия воздушной заслонки карбюратора; 41 – выключатель аварийной сигнализации; 42 – выключатель зажигания; 43 – реле зажигания; 44 – электродвигатель вентилятора отопителя; 45 – датчик указателя уровня топлива; 46 – выключатель плафона в стойке двери; 47 – комбинация приборов; 48 – переключатель очистителя ветрового стекла; 49 – выключатель омывателя ветрового стекла; 50 – выключатель звукового сигнала; 51 – переключатель света фар; 52 – переключатель указателей поворота; 53 – выключатель контрольной лампы включения стояночного тормоза; 54 – плафон освещения салона; 55 – выключатель контрольной лампы прикрытия воздушной заслонки карбюратора; 56 – электродвигатель омывателя стекла задней двери; 57 – задний фонарь; 58 – задний противо туманный фонарь; 59 – фонарь освещения номерного знака; 60 – элемент обогрева стекла задней двери; 61 – электродвигатель очистителя стекла задней двери; А – порядок нумерации контактовв соединительных колодкахОписания по ремонту иномарокУстройство и ремонт Волга Газ 3110, 31105.

11 апреля 2013 г.

Новая комплектация LADA Priora

Компания АвтоВАЗ рассказала о запуске в производство новых версий ЛАДА Приора, которые отличаются иным набором опций. В первую очередь отмечается наличие боковых подушек безопасности. Уже в апреле 2013 года было произведено порядка 300 первых автомобилей, оснащенных данной опцией. Они вошли в стартовую партию.

03 апреля 2013 г.

На весну 2013 года запланирована масштабная модернизация в рамках подготовки к запуску производства новых моделей автомобилей на заводах компании АвтоВАЗ. Среди представленных моделей:

Новая ЛАДА Калина;
ЛАДА Приора (постоянная модернизация и улучшение автомобиля);
Производство ЛАДА Ларгус и Nissan Almera;
ЛАДА 4х4 в новой комплектации и окраске.

10 апреля 2014 г.

Приятель попросил помочь ему в переезде с квартиры. Загрузив основные вещи в пару Газелей, мы с ним начали собирать остатки и укладывать их в его Ладу Ларгус.

Сложили задние сиденья, оставив два впереди, и я удивился тому количеству вещей, которое уместилось в машину. Да, она довольно длинная, с большой базой, но та гора предметов, которую мы выгрузили, произвела впечатление.

При загрузке этого не видишь, так как процесс происходит постепенно.

22 февраля 2014 г.

Лада Гранта – новый бюджетный седан, построенный на базе Лады Калины. Низкая стоимость и привлекательный внешний вид в сочетании с комфортным и просторным салоном обеспечили автомобилю большой успех.

11 сентября 2013 г.

Посмотреть все статьи в категории «Обзор моделей»

Особенности обслуживания и ремонта двигателя

Любая силовая установка, в том числе и та, которая устанавливается на автомобиле ВАЗ-1113, требует периодического обслуживания, а после наработки определенного количества моторочасов может понадобиться проведение капитального ремонта двигателя. Такой тип ремонта выполняется при сильном износе элементов кривошипно-шатунного механизма цилиндропоршневой группы. Отметим, что конструкторами был рассчитан определенный ресурс «жизни» мотора, после которого нужно обязательно делать капитальный ремонт, но он существенно уменьшается из-за особенностей эксплуатации агрегата, периодичности технического обслуживания, использования дешевых технических жидкостей и некачественных фильтров.

Ремонт двигателя автомобиля «Ока» в большинстве случаев производится без его снятия с кузова. В ряде случаев некоторые узлы и системы демонтируются с автомобиля для выполнения ремонта или замены. К таким узлам относятся системы питания, охлаждения, пуска, электрообеспечения и газораспределительного механизма.

Снятие мотора и последующая разборка необходима лишь при выполнении ремонта (замены) кривошипно-шатунного механизма (КШМ), цилиндропоршневой группы (ЦПГ), а также системы уравновешивания валов. Стоит отметить, что такая система является конструкционной особенностью двухцилиндрового двигателя «Оки». Все дело в том, что в этом двигателе поршни двигаются парно, а не как в других моторах – раздельно. Однако при этом в цилиндрах рабочие такты идут не синхронно. Например, оба поршня поднимаются вверх, но при этом в одном цилиндре выполняется такт сжатия, а во втором – такт выпуска газов. Далее, после прохождения поршнями ВМТ, в одном цилиндре наблюдается рабочий ход, а во втором – такт впуска и так далее, по кругу. Система уравновешивания, имеющаяся в этом двигателе, предотвращает появление дополнительных вибраций, которые в обязательном порядке возникают при такой синхронной работе цилиндров поршневой группы.

Лучшие ответы

Котёнок ГАВ:

а попробуй трамблёр переверни вовсе (снимаешь поворачиваешь на 180 градусов, ставишь на место), может наоборот бегунок стоит и проверь на искру, может пока разбирали какой нить провод полуоторвали и на сопле теперь висит

Алексей Глушенков:

Читай .automn /vaz-1111/vaz-32706-10.m_id-4068.m_id2-4071

viktor po:

перекрути трамблёр на 180 градусов (прежде его снять прийдётся)

Плохой Хороший:

В ней существует блок зажигания, прикручен с правой стороны, большинство проблем, возникает из за него, попробуйте заменить, если найдете новый.

Анатолий:

откуда на Оке взялся бегунок? и прамблер устанавливается в одном положении а вот проверить соответствует ВМТ 1-цилиндра с закрытыми клапанами даного цилиндра

Ксения Боровкова:

расточил каленвал собрал двигатель все по меткам завел и какая то вибрация что это может быть

виктор иванов:

чихает в карбюрато не заводится

Недостатки, поломки и проблемы двигателя

К недостаткам силового агрегата Ока относят следующие неисправности:

прогорает прокладка ГБЦ. Так происходит из-за того, что еще на заводе неправильно затягивают прокладку. Получается, что прокладка неправильно обжата. Поэтому во время ремонта полностью меняют резину-уплотнитель

При замене этого элемента обращают внимание на появление задиров. Если такие появились, то лучше тоже заменить уплотнительный элемент, чтобы не допустить в будущем повторного ремонта;
с трудом запускается двигатель на горячую. Слабая диафрагма топливного насоса

Да и комплектация движка приводит к постоянному скапливанию паров в полостях помпы. А газообразная среда не может быть перекачена насосом, поэтому движку трудно завестись на горячую;
потеря искры. Теряется искра из-за попадания воды, которое допускает расположение катушки зажигания во время поездок по лужам. Происходит отказ устройства, которое повышает напряжение. Машину невозможно завести;
дрожание рычага коробки передач. Эта неисправность возникает из-за износившихся подушек крепления силового агрегата;
движок стучит. Эта проблема преследует китайские двигатели Ока. Это значит, что в моторе совсем не отрегулированы клапана;
мотор постоянно перегревается, даже в зимнюю пору. Перегрев происходит из-за отказавшей системы охлаждения. Требуется заменить термостат или насос, который перекачивает охлаждайку.

Слабая диафрагма топливного насоса. Да и комплектация движка приводит к постоянному скапливанию паров в полостях помпы. А газообразная среда не может быть перекачена насосом, поэтому движку трудно завестись на горячую;
потеря искры. Теряется искра из-за попадания воды, которое допускает расположение катушки зажигания во время поездок по лужам. Происходит отказ устройства, которое повышает напряжение. Машину невозможно завести;
дрожание рычага коробки передач. Эта неисправность возникает из-за износившихся подушек крепления силового агрегата;
движок стучит. Эта проблема преследует китайские двигатели Ока. Это значит, что в моторе совсем не отрегулированы клапана;
мотор постоянно перегревается, даже в зимнюю пору. Перегрев происходит из-за отказавшей системы охлаждения. Требуется заменить термостат или насос, который перекачивает охлаждайку.

Похожая статья Технические характеристики двигателя 3ZZ FE

Распределительный вал и коленчатый вал более надежны. Хотя и они временами выходят из строя. Главное соблюдать время технического обслуживания.

Сервисное обслуживание проводят через каждые пятнадцать тысяч километров. Во время прохождения То меняют масло, используют в основном синтетическое. Потому что оно более надежное. Если же в силовой агрегат заливали полусинтетику, то меняют смазку уже через 8 тысяч километров. Так как оно быстро теряет свои свойства в отличие от синтетики.

Через 50 тысяч километров необходимо заменить охлаждайку. А зазоры клапанов регулировать нужно каждые 30 тысяч километров.

Модернизация системы зажигания ВАЗ – 1111 «Ока»

Как известно автомобили «Ока» оборудованы достаточно несовершенной 2-х искровой системой зажигания (схожей с вариантами, установленными на некоторых мотоциклах). В целом, применение использование подобного принципа организации системы зажигания нельзя назвать особо порочной, однако благодаря особенностям конструкции и не слишком высокому качеству исполнения отдельных элементов, она обладает рядом существенных недостатков. В частности владельцы Оки прекрасно знают с существованием проблем с запуском данных автомобилей в зимнее время (даже слегка «подсаженная» аккумуляторная батарея просто не справляется с поддержанием «двухтактовой» искры). Не выдерживает никакой критики и состояние изоляции между высоковольтными и низковольтными контурами штатных двухискровых катушек, в результате чего из-за попадания влаги и в сырую погоду они очень быстро выходят из строя. Ну и, наконец, такое неприятное явление как частные «выстрелы» в глушителе также является следствием использования двухискровой системы зажигания – когда не полностью сгоревшая смесь выдавливается поршнем в приемный коллектор и при открытых клапанах зажигается там «нерабочей» искрой.

Как бы то ни было необходимость модернизации системы зажигания ВАЗ – 1111 Ока не вызывает сомнений и в настоящее время наибольшее распространение получили три основных способа:

В общем-то, любой из этих методов позволяет достичь определенного положительного результата, хотя каждый из них не лишен некоторых недостатков. Так первый способ снижает общую надежность системы за счет использования дополнительных элементов, а именно высоковольтного распределителя и нескольких высоковольтных проводов. Второй способ является, всего лишь, использованием более надежного варианта все той же двухискровой системы (если удастся отыскать достойное оборудование). Наконец третий способ не устраняет проблемы «ненужной» искры и сопряжен с затратами энергии на вторую катушку зажигания.

Исходя из сказанного имеет смысл выполнить более оригинальную и действенную модернизацию, а именно в родном датчике искрообразования оставить всего одну шторку и добавить в систему пару датчиков Холла, разнесенных на 180 градусов. Иначе говоря, предлагается реализовать третий вариант, с устранением его недостатков за счет обеспечения зажигания в каждом из цилиндров при помощи датчиков Холла.

Подготовительные работы

Особенности реализации

Для обеспечения нормальной работы системы датчики холла в обязательном порядке должны быть однотипными (из одной партии) иначе нарушится направленность магнитов и как следствие шторка ДМИ будет перемагничиваться. Проще говоря от родного датчика придется отказаться.

Силовую проводку на плюс 12В на реле (в штатном варианте сине-черного цвета) выполняем проводом сечением не менее 4 кв мм, в то время как на коммутаторы достаточно многожильного провода 2,5 мм. Штатную проводку лучше не использовать так как на ней наблюдаются значительные потери.

Для сигнальной части можно взять экранированный многожильный кабель сечением жил 0,2мм (экран позволит избавиться от помех).

Основная сложность изготовления модернизированной системы зажигания заключается в необходимости точного расположения датчиков Холла на установочной платформе. Основная проблема заключается в том, что датчики должны быть установлены с точностью до 0,1 мм напротив друг друга (относительно окружности проходящей через центры их щелей). Во всяком случае, рассогласование датчиков не должно превышать 1-го градуса поворота коленвала. При несоблюдении данного условия наблюдается значительное падение мощности двигателя. Из тех же соображений следует проследить за надежным креплением всех элементов системы.

Угол опережения зажигания выставляем по стандартной методике.

Теги зажигание ваз, ОКА ВАЗ-1111

СеАЗ Ока 2007, 53 л. с. — отзыв владельца

Отзыв владельца

СеАЗ-11116 — модификация с китайским 3-цилиндровым инжекторным двигателем TJ FAW объёмом 1,0 литр, выпускавшаяся в 2007—2008 гг. СеАЗом;СеАЗ-11116 – переднеприводный автомобиль особо малого класса с трехдверным кузовом «хэтчбек».

Автомобиль имеет прекрасные, для своего класса, скоростные характеристики и маневренность. Незаменим в городских условиях с перенасыщенными транспортными потоками. «ОКА»-СеАЗ, имея меньшие габаритные размеры по сравнению с другими легковыми автомобилями, более юркая, а при парковке для неё всегда найдется свободное место. Автолюбители ценят её неприхотливость. Надежность и легкость в управлении ценят женщины и начинающие водители. Скоростной и компактный автомобиль, имеющий высокие эксплутационные качества при малом расходе бензина.

Автомобиль:СеАз 11116-02 (ОКА) конца 2007 года выпуска

Двигатель:китайского производства — модель TJ376QE по лицензии Daihatsu, точная копия двигателя Daihatsu Charade CB90, он же ставится на FAW.Инжектор, 3 цилиндра, объем — 1 л., мощность 53 л.с., число клапанов — 6

Трансмиссия:передний привод, коробка — 5 ступенчатая механика

Подвеска:— резанные пружины -2 витка спереди, пока стоковые амортизаторы.— задние пружины от таврии резанные на 3 витка,— развал спереди -0.53град, сзади -1град.— передняя и задняя растяжки собственной конструкции

Тормоза— переделанные контура пердзад.

Салон:водительское сиденье — ковш SVS, пассажирского сиденья нет, но остался задний диван;светодиодная подсветка приборной панели, кнопок (делал сам), светодиодная лампа в плафоне салона (сам паял);обтянута вся задняя часть салона, включая багажный отсек черным карпетом.

Внешний вид:— установлен комплект перехода на 4 шпильки, диски iFree «Стерлинг» 5J R13 ET35 4×98, резина Кордиант комфорт 15565 R13— всетодиоды в габаритах, светодиодная подсветка номера (тоже изготавливал лампы собственноручно),— вертикальный дворник (привод нового образца),— убран задний дворник и омыватель за ненадобностью— убраны омыватели с капота, толков от них нет и установлен один омыватель от ваз2110 практически по центру — омывает все стекло прилично и воды тратит мало…

Музыка:— в данный момент отсутствует из-за поломки магнитолы, да и колонки перекочевали в Lanos.

В планах куча изобредей, каких? все со временем расскажу…

Сроки замены

Регламент по эксплуатации транспортного средства рекомендует владельцам проверять состояние ременной передачи, натяжение ремня после пробега 30 тыс. км (можно чаще). Замену рекомендовано провести после пробега 60 тыс. км пробега. Если владелец машины не поменял ремень в этот срок, может произойти его разрушение.

Не допускается эксплуатация Оки со следами протечек моторного масла в зоне работы зубчатого ремня. Оно плохо воздействует на материал ремня, ускоряет его разрушение. Протечки моторного масла следует устранить, зубчатый ремень заменить новой запасной частью. Если своевременно, качественно проводить работы по обслуживанию силового агрегата, то проблем для владельца не возникнет.

Для» обеспечения обычного пуска мотора в всякую погоду употребляется огромное количество различных устройств и частей. Однако они объединены в одну систему — зажигания (СЗ). Подробнее об СЗ для автомобиля Ока вы узнаете ниже. Какие функции делает катушка зажигания Ока, какие неисправности свойственны для СЗ в результате и как выставить угол опережения — читайте ниже.

Загодя до того, как будем вести разговор что, как на дому выставить и произвести регулировку зажигания на Оке в согласовании со схемой, необходимо разобраться в особенностях СЗ.

Система зажигания на любом автомобиле означает несколько разных компонент, главные там:

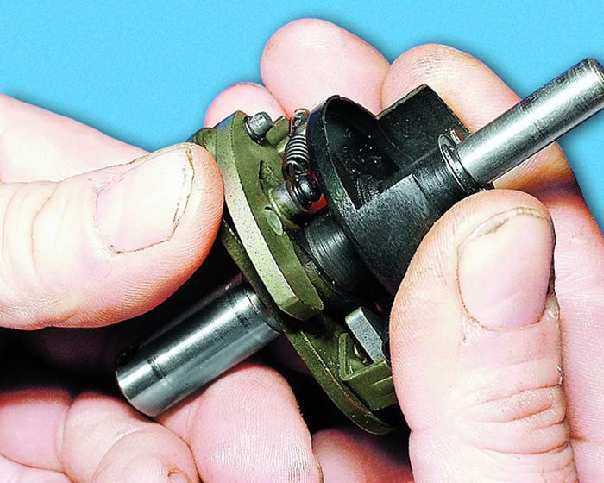

Контроллер момента искрообразования. Это устройство оснащается вакуумным и центробежным регуляторами. Устройство предназначено с целью обеспечить задачку момента образования искры учитывая его стандартной установки, количества оборотов мотора, также нагрузки на мотор. Процедура считывания сигналов осуществляться на базе эффекта Холла.
Коммутаторное устройство, создано для размыкания питающей цепи первичной обмотки КЗ, таким макаром, преобразовывая управляющие сигналы в токовые импульсы. При активированном зажигании разъем коммутаторного устройства отключать ни при каких обстоятельствах нельзя, так как это приведет к повреждению не только лишь данного узла, да и других частей СЗ.
Катушка. В системах зажигания автомобилей Ока в согласовании со схемой употребляется двухвыводная КЗ с разомкнутым либо замкнутым магнитопроводом.
Свечки. Этот расхожий слух элемент предназначен для передачи высоковольтного импульса, что содействует воспламенению горючей консистенции в цилиндрах ДВС. Ресурс эксплуатации свеч составляет около 10000 км пробега, увы миф показатель изменяется в огромную сторону согласно со специфичностью самих свечек. Или в наименьшую, если по каким-то причинам ресурс эксплуатации свеч снижен.
Высоковольтные кабеля, созданный для соединения свеч с трамблером. В Оке употребляются высоковольтники с распределенным сопротивлением. Трогать их при заведенном моторе нельзя, так как это может быть предпосылкой суровой травмы. Также воспрещается пуск агрегата, если высоковольтная цепь разорвана (провода случаются перебиты по другому смяты, у них вам понравятся повреждена изоляция). Если изоляция нарушена, то из строя конечно выйти другие элементы бухгалтерской системы согласно со схемой.
Замок зажигания. В согласовании со схемой, замок предназначен для пуска мотора средством подачи напряжения на дополнительное реле при повороте ключа (создатель видео — Наиль Порошин).

Катушка зажигания и провода высокого напряжения

Работоспособность этих элементов можно проверить с помощью разрядника высокого напряжения. Самый простой разрядник состоит из двух заостренных металлических стержней, расстояние между которыми можно регулировать. Стержни закреплены на пластине из электроизоляционного материала (пластик. Керамика).

Для проверки отсоедините высоковольтные провода от свечей зажигания и подсоедините их к электродам искрового разрядника. Воздушный зазор между электродами разрядника устанавливают 7-10 мм. Если при вращении двигателя вместе со стартером между электродами искрового промежутка наблюдаются непрерывные искры, значит, катушка зажигания и высоковольтные кабели находятся в хорошем состоянии.

Перед началом работы

Выключатель системы зажигания находится в моторном отсеке и крепится к штифту переднего щита кузова.

На автомобиле используются переключатели типов 72.3734, 76.3734, 3620.3734, К563.3734, HIM-52, RT1903 и PZE4020.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. С помощью отвертки подденьте пружинный зажим на колодке e.

2. Отсоедините трос от замка зажигания.

3. Снимите гайку крепления переключателя.

4. Отсоедините заземляющий провод от штифта корпуса e.

5 переключатель. Установите переключатель в порядке, обратном снятию.

Как управлять выключателем своими руками?
1. Признаки неисправности переключателя
2. Алгоритм действий по управлению выключателем
3. Материалы для управления переключателем

Среди всего разнообразия автозапчастей есть множество элементов обслуживания, от которых зависит нормальная работа силового агрегата. Один из них — всем известный выключатель, входящий в состав электрооборудования. Его основное предназначение — обеспечение нормальной работы системы бесконтактного зажигания, поэтому в случае выхода из строя элемента проблем с запуском двигателя не избежать. В большинстве случаев этот накопитель надежен и долговечен, но иногда возникают проблемы.

1. Признаки неисправности коммутатора

Например, чтобы проверить состояние датчика приближения, необходимо измерить напряжение на выходе датчика — распределителя. В хорошем состоянии поворот коленчатого вала гаечным ключом должен вызывать резкое изменение (часто в диапазоне от 0,2 — 0,4 В до 5 — 11 В). Если этого не произошло, скорее всего, датчик необходимо заменить. Диагностика состояния выключателя также не занимает много времени и чаще всего не требует для ее выполнения специального оборудования.

2. Алгоритм действий по проверке коммутатора

Многие автомобилисты предпочитают не тратить время на поиск неисправностей, а сразу заменять выключатель на новый узел. В принципе, в таком решении есть логика: во-первых, нет необходимости тратить время на проверки, а во-вторых, после вставки новой детали сразу станет понятно, есть проблема или нет. Правда, о прошедшем времени беспокоиться не стоит, ведь диагностика переключателя не задержит вас надолго.

Есть два основных способа проверить коммутатор. Первый немного проще и требует для транспортировки лампы. Алгоритм проведения процедуры в этом случае следующий:

1. Отсоедините провод от клеммы переключателя от катушки зажигания;

2. Подключаем освобожденный конец провода к контрольной лампе, а второй вывод лампы к выводу катушки зажигания;

3. Включите зажигание и проверните коленчатый вал двигателя стартером.

В этом случае последовательность выполнения шагов теста немного отличается. Для начала следует знать конкретные обозначения, нанесенные на корпус устройства. Часто эти обозначения представлены в виде латинских букв (например, B, C, T, K).

На следующем этапе диагностики следует поочередно замыкать и размыкать провод, который должен идти к контакту переключателя. Его подключают к контрольной лампе на 12 вольт, и по общим правилам сигнал блока не должен превышать 5 В.

Однако, если эти же 12 В подать на короткое время, можно управлять переключателем одновременно в двух направлениях: для его функциональности и для качества работы в экстремальных условиях.

Для проверки работы внутреннего переключателя выполняются все те же действия, только один другой контакт снимается и заменяется.

3. Материалы для проверки коммутатора

Однако, если вы не хотите тратить время зря, вам просто нужно купить новое устройство, чтобы проверить работоспособность коммутатора. Надеюсь, после установки проблема действительно была в старой статье.

Почему глохнет мотоблок при работе с двигателем лифан
Cas стартер контакт 50 ошибка
Ошибка p0690 опель астра j
Опель астра ошибка 17
Схема световой и звуковой сигнализации на реле ртд 12
