Устройство подвески рено логан (renault sandero)

Разборка происходит так:

• Конструкция устанавливается в тиски.
• Пружина стяжки ставится так, чтобы могла ходить между верхней и нижней опорой.
• Откручивается крепление опорного подшипника.
• Деталь снимается вместе с резиновой облицовкой. Если подшипник стреляет и стучит, имеется люфт и зазоры при прокручивании, то его тоже стоит заменить.
• Следом за опорной чашкой снимается пружина.
• Устанавливается новый элемент.
• Все собирается в обратной последовательности.

Иногда стойки амортизатора можно не менять, а просто прокачать. Для этого следует обратиться в автосервис.

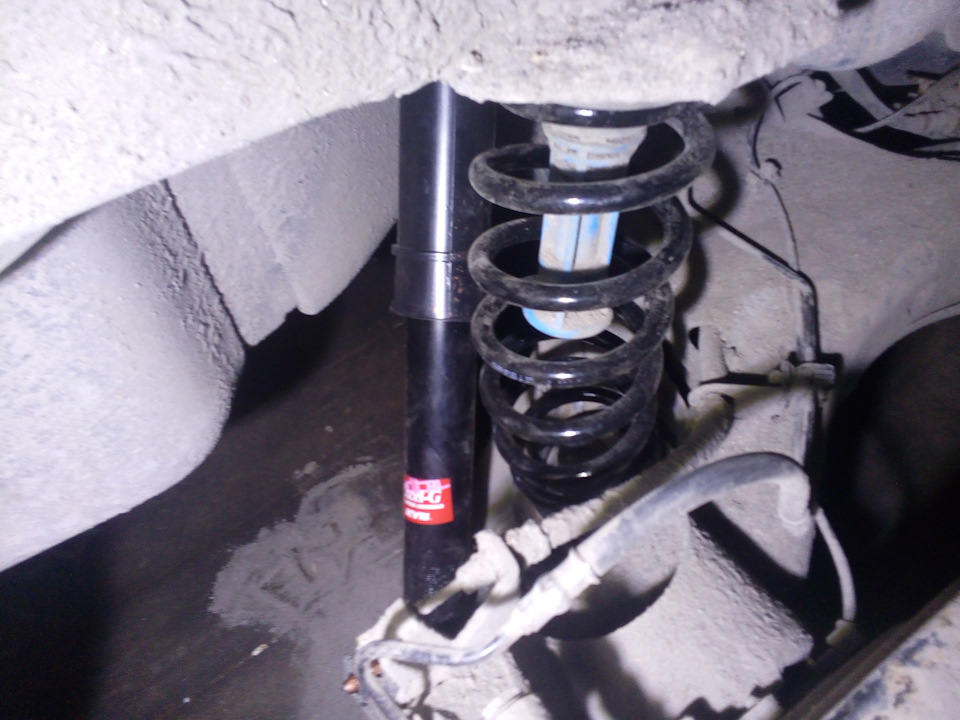

Замена передних стоек Логан проводится гораздо чаще задних, а сам процесс существенно не отличается.

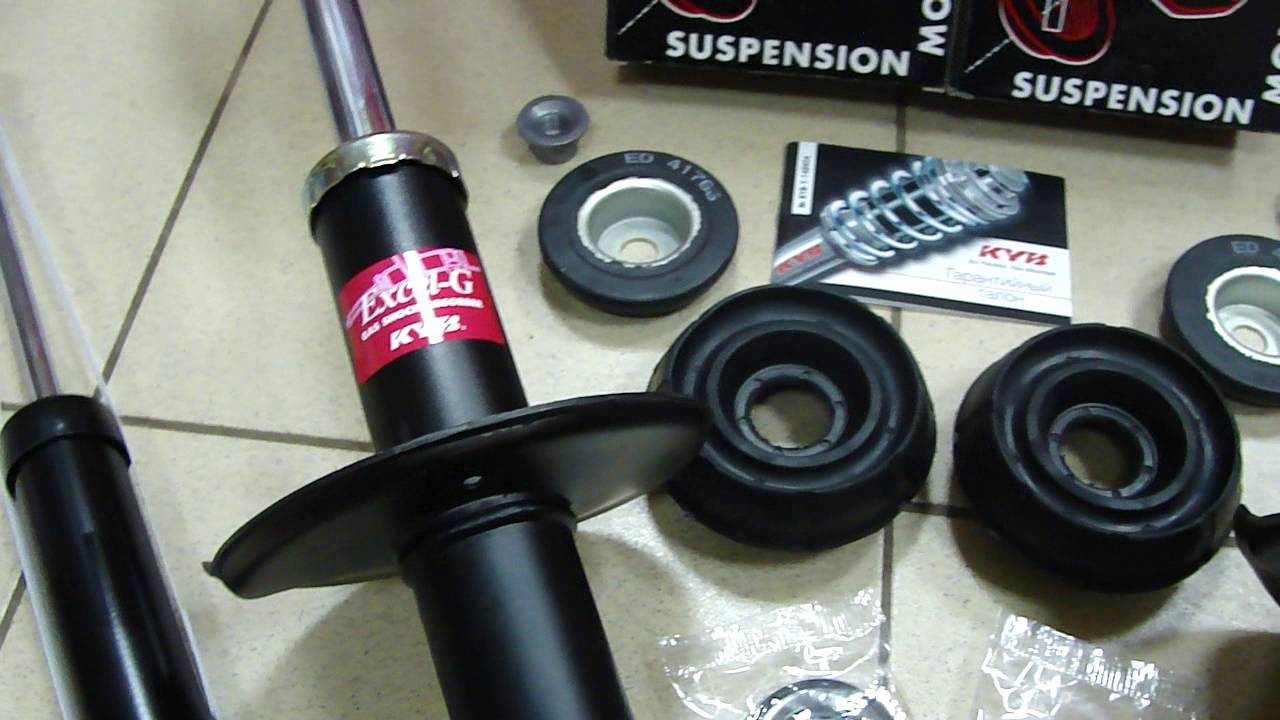

Выбираем амортизаторы: оригинальные детали и качественные аналоги

Подбор запчастей всегда доставляет неудобства владельцу транспортного средства. Ряд вопросов, который возникает в процессе замены, заставит призадуматься даже самого бывалого водителя: оригинал или китайский аналог, выбрать дешевый вариант или потратиться, взять новые запчасти или «живые» б/у детали? Как видите, даже в такой, казалось-бы, простой ситуации, как замена задних амортизаторов на Renault Logan, могут возникнуть нюансы.

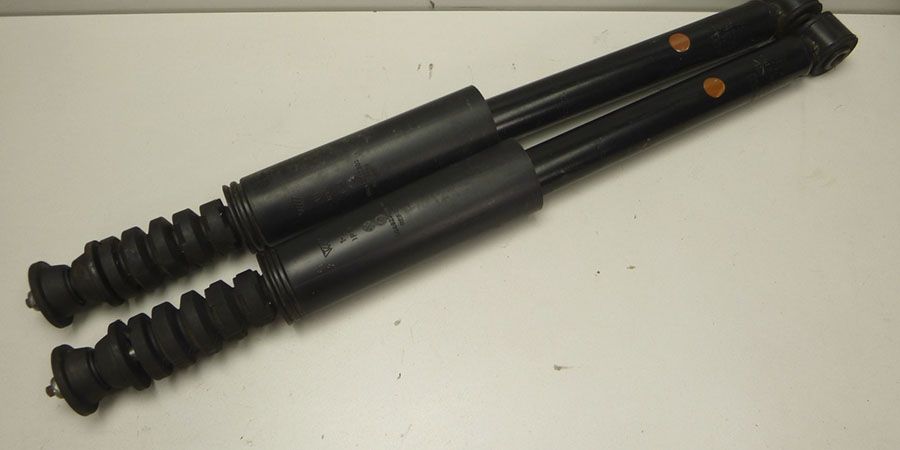

Благо, задние амортизаторы не имеют разделения на правый и левый, что хоть сколько-то упрощает процесс покупки. Во втором поколении этого популярного автомобиля пропал набор «плохие дороги». Все сводится к одному-единственному вопросу: брать амортизаторы для универсала или седана? В первом случае нужно выбрать удлиненные детали, тогда как во втором с большим ходом штока. Ниже приведем артикулы для основных оригинальных деталей под Renault Logan:

• 562106313R (красный маркер), 562103901R (желтый маркер) – детали с ходом штока в 24-24,5 см. Стоимость колеблется в пределах от 2000 до 2600 рублей.
• 8200953294 (газ), 8200742812 (масло) – запчасти с ходом штока в 24 см, стоимость деталей не превышает 2400 рублей.

Если вы считаете, что аналоги амортизаторов – не менее качественные и надежные детали, чем оригинальные запчасти, тогда эта часть статьи для вас. Мы подобрали ряд деталей, которые зарекомендовали себя на рынке как надежные и долговечные запчасти:

• 19122472 – амортизаторы марки Bilstein. Находятся в ценовом диапазоне от 2000 до 2200 рублей и отличаются повышенной износостойкостью.
• 315530 – детали от производителя Sacsh. Не менее качественные, но более дешевые запчасти. Цена варьируется от 1900 до 2100 рублей.
• 343418 – продукт компании Kayaba. Наиболее дешевые детали из нашего рекомендательного перечня. Подойдут для автомобилей как первого, так и второго поколения.

Плавно мы подошли к вопросу того, какие задние амортизаторы поставит на Рено Логан? Оригинальные или их заменители? Безусловно, если вы аккуратный водитель, при этом подавляющее большинство времени проводите в пределах города, то настоятельно рекомендуем подобрать именно «родную» деталь. Если же планируете сэкономить на замене данного элемента подвески, тогда подойдет и китайский Каяба. Без греха можно сказать, что вполне качественный вариант за вполне вменяемые деньги. Как показывает практика, продукт компании Kayaba – наиболее ходовой среди владельцев Рено Логан 2 поколения.

Пошаговая инструкция

1. Поднимите и снимите колесо.

2. С помощью гаечных ключей два на восемнадцать отверните гайки болтов, которыми стойка крепится к пуансону.

3. Снимите нижний болт, мешающий суппорту. Раскладываем колодки плоской отверткой и откручиваем болт крепления верхнего суппорта. Одним ключом держим, другим поворачиваем болт.

4. Поднимите захват. Теперь у нас есть доступ, чтобы удалить нижний болт.

5. Выбиваем молотком, затем вручную вытаскиваем нижний болт.

6. Опустите суппорт и затяните болт. Когда прикручиваем новый столб, вставляем болты с другой стороны.

7. Вытяните верхний болт и отделите ушки крепления стойки от кулака.

8. Откройте капот и открутите гайку верхней стойки. Для откручивания берем гаечный ключ двадцать один и шестигранный ключ шестигранный, чтобы зафиксировать шток от проворачивания.

Отвинчивая последнюю резьбу верхней гайки, держите держатель рукой, чтобы он не упал к вашим ногам.

9. Аккуратно берем стойку в тиски и откручиваем гайку стойки головкой на двадцать семь.

Пружинная опора на передних стойках не нужна, ход пружины небольшой, она не активируется.

10. Открутив гайку, снимаем со стойки:

• служба поддержки
• упорный подшипник
• чашка
• весна
• ботинок с отбойником

11. Новую стойку нужно откачать. Нажмите на стержень 5-10 раз, он должен начать движение плавно и без сбоев.

Не кладите решетку горизонтально после продувки.

12. После прокачки надеваем новый пыльник с отбойником.

13. Ставим пружину широкой частью вниз и входим в два нижних паза (фиксатора).

14. Очищаем чашу от грязи и убеждаемся в отсутствии трещин. При необходимости измените.

Чашки подвержены коррозии и могут лопнуть.

15. Ставим чашку на стойку.

16. Вращающейся стороной вставляем опорный подшипник в держатель и надеваем все на держатель.

Установите новый держатель и опорный подшипник.

17. Вылезем из реечной гайки.

18. Возьмите стойку в тиски и затяните гайку.

19. Продеваем стойку из-под арки на место и притягиваем болт верхнего крепления.

Резиновый колпачок менять не нужно, он выходит из строя редко.

20. Совместите отверстия в креплении, вставьте и затяните два болта.

21. Затяните верхний болт крепления.

Советы

Не забывайте, что стойки меняются попарно.

Левая и правая передние стойки меняются одинаково. Приведенные выше инструкции показывают замену с правой стороны.

После каждого вмешательства в подвеску необходимо проводить регулировку углов установки колес. Но намеренно после замены передней стойки на Логан регулировку углов установки колес делать не нужно. Еще хочу добавить, что процедуру регулировки углов установки колес желательно делать раз в год, даже без обслуживания подвески.

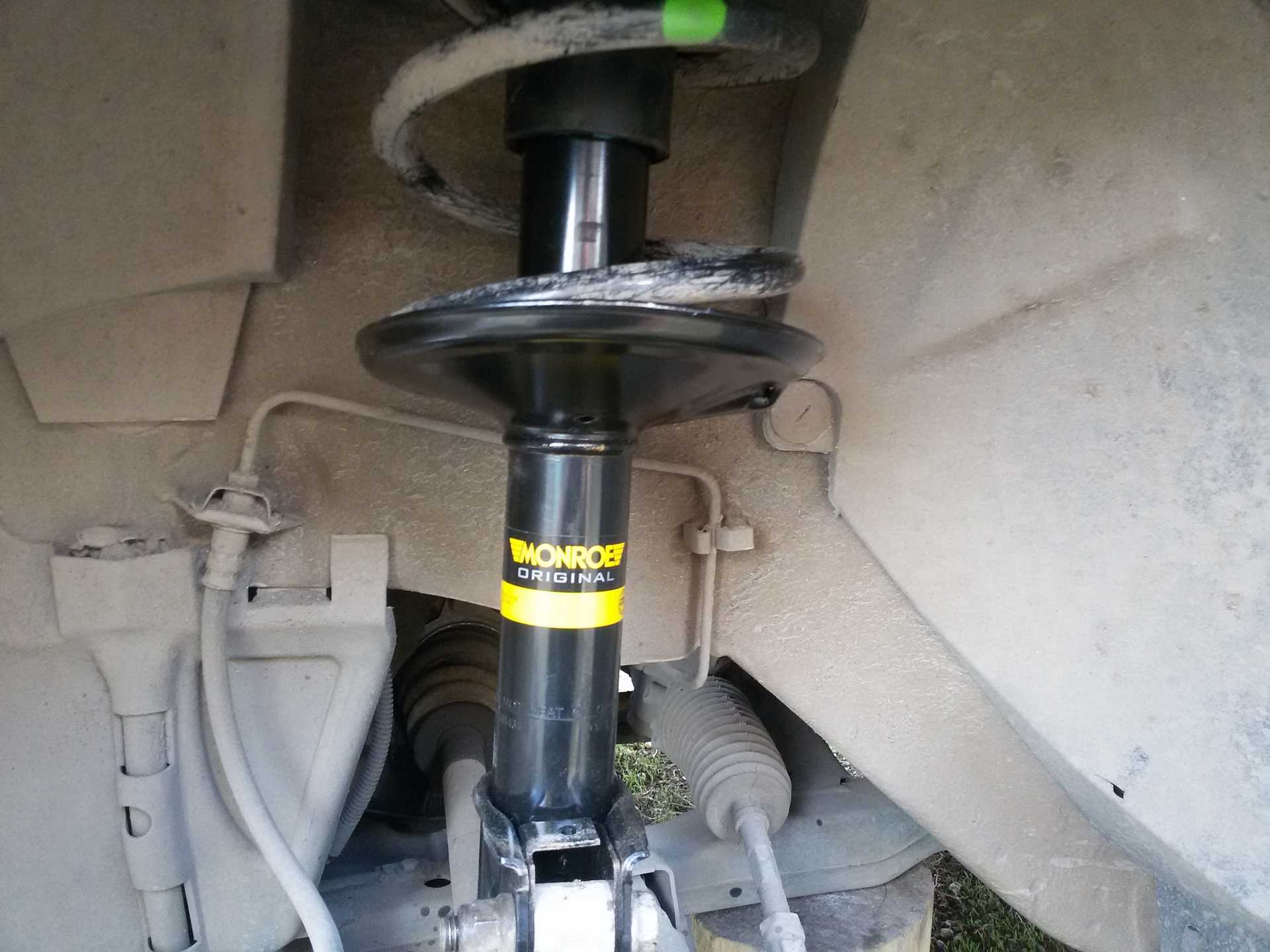

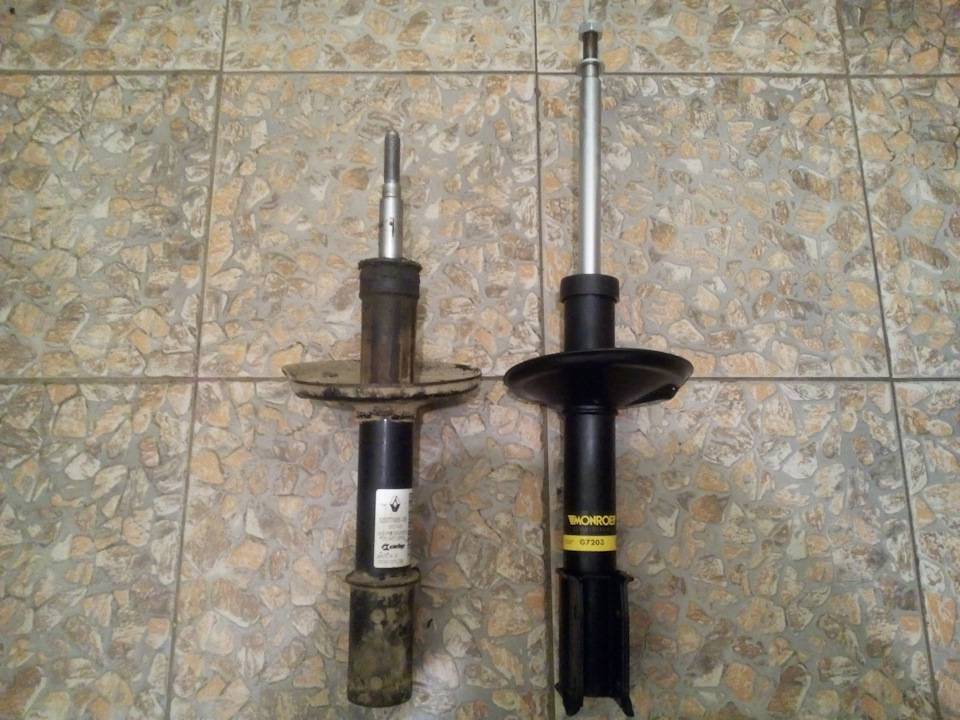

Заводские амортизаторные стойки для Рено Логан

Платформа Логана особенным модернизациям не подвергалась. Геометрические параметры остались теми же, но жесткость пружин и передних амортизаторных стоек выросли. Естественно, все это сделало передок полее чувствительным к мелким неровностям, характер автомобиля стал более спортивным, но нравится это не всем. К тому же настройки передней подвески не могли не сказаться и на настройках задней.

В результате всех пертурбаций мы получили несколько видов штатных передних стоек:

1. Мягкие амортизаторы с серым маркером 543020322R. Самые недорогие амортизаторы, они стоят порядка 1000 гривен ($38-40).
2. Более жесткие стойки, помеченные желтым маркером, 543024260R. Их цена порядка 1300 гривен.
3. Самые жесткие амортизаторы 543022905R помечены красным маркером, стоимость в пределах 1700 гривен.

Диаметр штока, диаметр корпуса и высота корпуса — 20х45х350 мм. В этой серии амортизаторов ход штока составляет 153 мм. Ими оснащаются практически все Рено Логан/Сандеро, которые продаются на нашем рынке, а также ряд моделей Ниссан.

Кроме стандартных стоек, в продаже могут появляться и стойки из комплекта «для плохих дорог». Эти амортизаторы чуть жестче и, обладая такими же габаритными размерами, получили увеличенный до 166 мм ход штока. Они также делятся по жесткости, которая обозначается цветом маркировки:

Цена длинноходных амортизаторов отличается незначительно, но тенденция понятна — у них длиннее рабочий ход и они немного мягче стандартных амортизаторов. Тем не менее средняя цена передней оригинальной стойки на Логан — около $50-55. А качество амортизаторов, которые есть в продаже, позволяет протянуть не более 60-80 тысяч. Поэтому актуальным становится вопрос о подборе аналогов.

Что потребуется для замены стоек амортизатора на Рено Логан

Процедура установки нового комплекта деталей для подвески не требуется специализированных практических навыков, однако требует широкого ассортимента инструментов в связи с необходимостью разборки ходовой части кузова. Минимально необходимый перечень инструментов следующий:

• Гидравлический домкрат с дощечкой в качестве дополнительного упора;
• Комплект накидных головок с удлинителями и воротком;
• Крестовая и шлицевая отвертки с длинной ручкой;
• Пассатижи или узкогубцы;
• Молоток с деревянным набалдашником или прорезиненной накладкой;
• Стяжки для пружин амортизатора и клипсовыдергиватель;
• Металлическая щетка и ветошь для протирки деталей.

Также во время замены комплектующих могут понадобиться расходные материалы – рекомендуется приобрести запасные отбойники, гофрированные пыльники, а также фиксирующие клипсы. Не лишним будет наличие жидкости для удаления следов коррозии или керосин для раскисания креплений и техническая смазка для предотвращения преждевременного ржавления металла.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Нижний рычаг передней подвески

Примечание:Ниже описаны снятие и установка нижнего рычага с правой стороны. Снятие и установка с левой стороны выполняются аналогичным образом.

1. Ослабляем колесные болты. Поднимаем автомобиль на подъемнике или домкратом приподнимаем переднюю часть автомобиля и устанавливаем ее на надежные опоры (для этого предварительно затормаживаем автомобиль стояночным тормозом и устанавливаем противооткатные упоры под задние колеса).

2. Отворачиваем колесные болты и снимаем переднее колесо.

3. Щеткой по металлу очищаем все резьбовые соединения, которые будут отворачиваться ниже, при необходимости наносим на них проникающую жидкость (типа WD-40).

4. Ключом с головкой на 18 отворачиваем гайку крепления штанги стабилизатора к нижнему рычагу, удерживая при этом болт крепления штанги стабилизатора от проворачивания ключом с насадкой TORX T40.

5. Извлекаем сайлент-блоки, шайбу и болт крепления штанги стабилизатора.

6. Действуя монтировкой как рычагом, отводим штангу стабилизатора, и извлекаем из рычага резиновую втулку штанги стабилизатора.

7. Удерживая одним ключом на 16 болт крепления шаровой опоры, вторым ключом на 15 отворачиваем гайку крепления шаровой опоры к поворотному кулаку.

8. При помощи выколотки подходящего диаметра извлекаем болт крепления шаровой опоры.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

9. Ключом с головкой на 13 отворачиваем верхний болт крепления соединительной тяги.

10. Ключом на 18 отворачиваем нижнюю гайку крепления соединительной тяги. Затем снимаем тягу.

11. Удерживая одним ключом на 18 передний болт крепления нижнего рычага, вторым ключом на 18 отворачиваем переднюю гайку крепления нижнего рычага к подрамнику.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

12. Таким же образом отворачиваем заднюю гайку и болт крепления нижнего рычага к подрамнику.

Примечание:Перед извлечением постарайтесь запомнить установочное положение болта.

13. Действуя монтировкой, как рычагом, отсоединяем нижний рычаг от подрамника.

14. Зубилом или большой отверткой разводим хомут в нижней части поворотного кулака…

… и затем окончательно снимаем нижний рычаг в сборе. Затем удаляем старый рычаг в отходы, поскольку новый рычаг поставляется в сборе с новой шаровой опорой и сайлент-блоками.

15. Берем новый нижний рычаг в сборе и вставляем до упора палец шаровой опоры нижнего рычага передней подвески в поворотный кулак. Затем только после этого извлекаем отвертку или зубило.

16. Действуя монтировкой, как рычагом, подсоединяем нижний рычаг к подрамнику. Вставляем болты крепления рычага к подрамнику в правильном положении и наживляем гайки крепления.

Внимание:Гайки крепления нижнего рычага к подрамнику затягивайте только тогда, когда передняя подвеска автомобиля будет в нагруженном состоянии: или автомобиль (со снаряженной массой) должен стоять на колесах, под собственным весом, или нижний рычаг передней подвески должен быть поддомкрачен. 17. Вставляем болт крепления шаровой опоры в правильном положении

Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания

Вставляем болт крепления шаровой опоры в правильном положении. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания

17. Вставляем болт крепления шаровой опоры в правильном положении. Затягиваем гайку крепления шаровой опоры к поворотному кулаку с моментом затяжки 62 Н·м, удерживая при это болт от проворачивания.

18. Ставим колесо и опускаем автомобиль или домкратом, или гидравлической стойкой поддомкрачиваем нижний рычаг передней подвески.

19. Затем окончательно затягиваем заднюю и переднюю гайки крепления нижнего рычага к подрамнику с моментом затяжки 105 Н∙м, удерживая при этом болты крепления от проворачивания. Затем только после этого убираем домкрат или гидравлическую стойку.

20. Устанавливаем соединительную тягу, наживляем нижнюю гайку крепления и вкручиваем верхний болт крепления. Затем затягиваем их с моментом затяжки 21 Н·м.

21. Действуя монтировкой как рычагом, отводим штангу стабилизатора от рычага, и затем вставляем в него резиновую втулку штанги стабилизатора.

22. Вставляем болт крепления штанги стабилизатора, сайлент-блоки и шайбу. Наживляем и затем затягиваем гайку крепления штанги стабилизатора с моментом затяжки 14 Н·м, удерживая при этом болт от проворачивания.

23. Устанавливаем колесо и опускаем автомобиль.

24. После всех работ проверяем и при необходимости регулируем углы установки колес.

Замена стоек и амортизаторов

Теперь, когда вы знаете разницу между амортизатором и стойкой в ​​сборе и их функциональностью, пришло время их заменить.

1. Припаркуйте автомобиль на ровной поверхности и откройте капот. Установите трансмиссию в положение парковки (на автомат коробке) или на передачу (в механической коробке) и дополнительно поставьте на ручник.
2. Если на вашем автомобиле установлена ​​система автоматического управления поездкой (ARC), выключите пневматическую подвеску перед тем, как поднять автомобиль.
3. Ослабьте гайки крепления колеса сбоку.
4. Поднимите шину домкратом и надежно закрепите.
5. Снимите колеса.

А) Замена стойки

1. Работая с моторного отсека, снимите три верхние крепежные гайки, удерживающие стойку в сборе с корпусом.
2. На некоторых моделях транспортных средств необходимо отсоединить конец поперечной рулевой тяги от нижней части кулака рулевого механизма.

• Для этого вам может понадобиться съемник для отсоединения рулевой тяги от поворотного кулака.
• На некоторых других моделях может потребоваться снять суппорт тормоза, тормозной диск и даже узел ступицы, прежде чем снимать стойку в сборе.
• Кроме того, если в вашем автомобиле установлена ​​система ARC, вам необходимо отсоединить электрические разъемы, воздушные трубки датчики.

1. Когда ржавчина не позволит вам повернуть крепежные болты, нанесите проникающее масло на резьбу или используйте WD40 – смазка обладающая очень большой текучестью и проницаемостью, даже в микро щели.

ПРИМЕЧАНИЕ. В некоторых моделях необходимо сначала сжать спиральную пружину, прежде чем начинать ослаблять крепежные болты стойки. Для это вам нужен будет съемник пружин, его можно купить в магазине или заказать самодельный у авто мастера, который занимается подобными вещами.

Начните ослаблять гайки на двух нижних крепежных болтах, которые крепят стойку к поворотному кулаку
С помощью молотка осторожно вытолкните крепежные болты, снимите гайки с крепежных болтов и завершите снятие болтов.
Осторожно снимите фланец стойки в сборе с поворотного кулака.

• Если вам трудно отделить монтажный фланец стойки от поворотного кулака, используйте резиновый молоток или деревянный блок, чтобы постучать по поворотному поворотному кулаку, чтобы помочь отделить стойку от него.
• На других моделях вам, возможно, придется раздвинуть поворотный кулак и опору стойки, используя монтировку для разделения компонентов.

1. После того, как вы сняли распорку с поворотного кулака, используйте кусок проволоки, чтобы прикрепить поворотный кулак к подвеске, чтобы предотвратить поворот кулака и его провисание.
2. Снимите стойку в сборе с автомобиля.

Б) Замена амортизатора

1. Работая из моторного отсека, ослабьте верхнюю крепежную гайку, крепящую амортизатор к корпусу. На некоторых моделях вы можете получить доступ к верхнему крепежному болту из-под автомобиля после подъема и надежной фиксации автомобиля.

Если шток поворачивается при попытке снять верхнюю крепежную гайку, попробуйте удерживать шток на месте с помощью плоскогубцев из-под автомобиля.

1. Поддержите нижнюю часть амортизатора с помощью домкрата.
2. Нанесите проникающее масло на болты, чтобы при необходимости его было легче снять.
3. Ослабьте и снимите нижний крепежный болт, удерживающий амортизатор на месте.
4. Снимите верхний крепежный болт и медленно опустите домкрат на несколько сантиметров. Оставьте домкрат на месте для поддержки оси или рычага управления.

ВНИМАНИЕ: Снятие амортизатора

В некоторых случаях необходимо поддерживать ось (обычно домкратом), к которому подключается амортизатор, перед тем как фактически снять болт крепления. Это предотвратит удар вниз (раскрытие амортизатора) после снятия крепежного болта, что может привести к серьезной поломке авто.

После снятия оставьте домкрат поддерживающие рычаг управления или ось на месте.

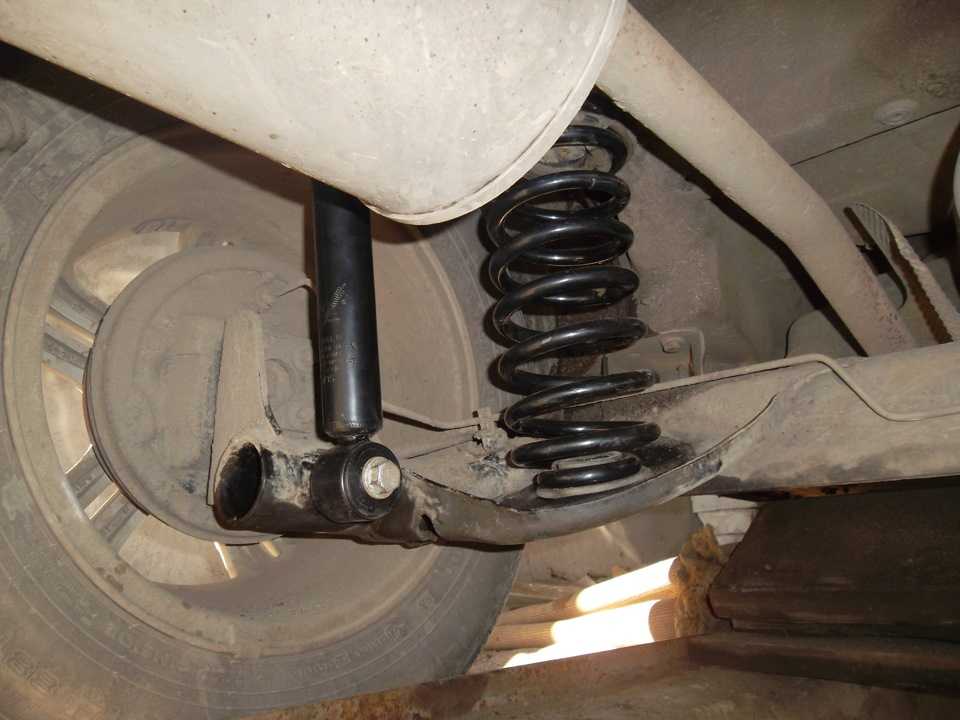

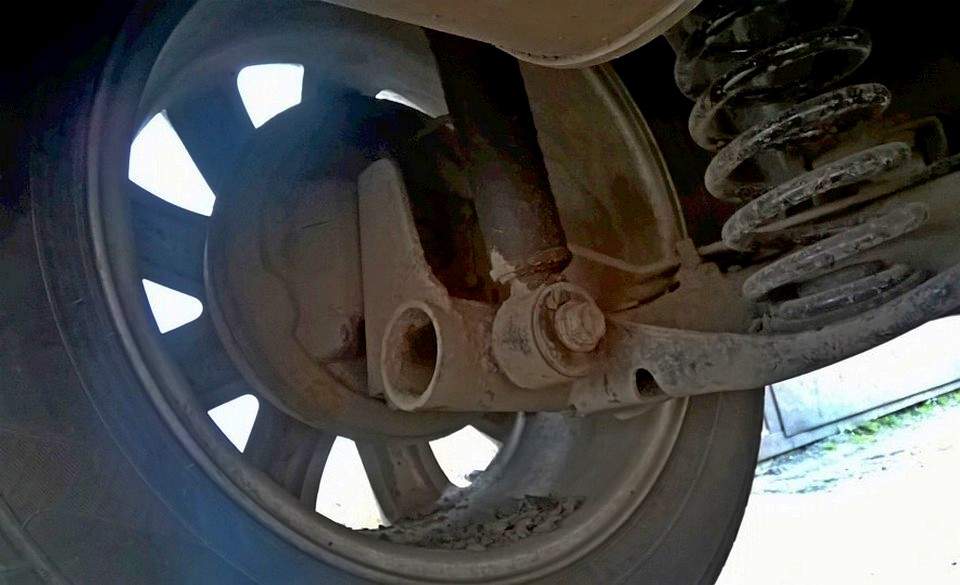

Замена задних амортизаторов Рено Логан своими руками

Поставить новые амортизаторы на Рено Логан можно своими руками. Эту процедура не займет много времени, но только при условии, что весь процесс будет выполнен строго по инструкции. Кроме этого, рекомендуется одновременно менять детали, находящиеся на одной оси.

Например, если неисправен левый амортизатор, то следует обязательно поставить и правый.

Демонтаж стойки амортизатора

Первое что необходимо сделать при ремонте задней подвески Рено Логан – демонтировать стойку амортизатора. Для этой операции необходимо:

• Открыть багажник.
• Удалить боковую обшивку с двух сторон.
• Зафиксировать шток специальным ключом, а другим открутить гайку, удерживающую эту деталь.
• Снять шайбу и подушку амортизатора.
• С помощью домкрата приподнять колесо со стороны, с которой осуществляется демонтаж детали.
• Открутить и удалить нижний болт стойки амортизатора.
• Снять неисправную деталь.

После извлечения стойки ее необходимо очистить от грязи и пыли.

Когда наступает время замены задних и передних стоек

Все амортизаторы Рено Логан, как передние, так и задние, обладают еще одной функцией – они перераспределяют суммарную нагрузку (вес машины, поклажи и людей) по колесам в зависимости от дорожной ситуации.

Чем раньше и точнее будут определены дефекты амортизаторов, тем меньше будут издержки на их ремонт и замену. Неисправности этих узлов подвески проявляют себя по следующим признакам:

• продолжительным раскачиванием авто после преодоления ям и неровностей на дороге;
• передок «ныряет» после торможения, а задок «приседает» при ускорении;
• теряется контакт колес с поверхностью дорожного покрытия, что приводит к ухудшению управляемости автомобилем;
• постепенным увеличением крена кузова авто и ухудшением устойчивости и управляемости на поворотах;
• уменьшением клиренса;
• посторонними стуками, скрипами и скрежетом со стороны стоек в процессе перемещения автомобиля.

С появлением хотя бы некоторых из этих признаков можно с высокой вероятностью предполагать, что с амортизаторами что-то произошло, и им требуется ремонт или замена. Эти узлы изнашиваются естественным путем с течением времени или ржавеют (корродируют), особенно если машина эксплуатируется в условиях сырого и дождливого климата.

Потекший амортизатор

При такой симптоматике со стороны передних и задних амортизаторов Renault Logan необходимо их срочно поменять. Выше упоминалось о посторонних шумах, как о признаках неисправности в стойках. Они возникают по следующим причинам:

• уменьшением объема масла в амортизаторе из‐за изношенности, порыва или негерметичности сальника. Этот дефект легко обнаруживается появлением смазки снаружи амортизаторов;
• неисправностью частей, которые находятся внутри этих узлов;
• искривлением, изношенностью или поломкой наружных узлов: пружин или стержней;
• недостаточным креплением из‐за ослабления болтов, гаек и шпилек. При такой ситуации необходимо выполнить протяжку;
• критическим износом деталей амортизаторов, которые уже не в состоянии выдерживать расчетную нагрузку. Здесь нужна замена узлов или их частей.

Эксплуатация Reno Logan: особенности и рекомендации

От своевременности технического обслуживания зависит надежность и срок службы автомобиля. При наличии информации эксплуатация и ремонт не вызывают сложностей даже у новичка. Главное — учесть следующие моменты:

• Двигатель. Эксплуатация силового узла заключается в периодической замене масла, осмотре основного и дополнительных ремней ГРМ. Главное неудобство — в сложности установки масляного фильтра, скрутить руками который удается не всегда. В крайних случаях разрешается проткнуть кожух фильтра и прокрутить его против часовой стрелки. Если делать работу самостоятельно, можно неплохо сэкономить, ведь на СТО такая работа обходится в 500-700 рублей. Технический ремонт, связанный с заменой ремня ГРМ, требует определенных навыков. Ресурс устройства — 60 тысяч километров. Здесь же рекомендуется замена ремня кондиционера.
• Трансмиссия и ходовая система. Рено Логан — автомобиль с непробиваемой ходовой частью, но имеются и недостатки. Один из них — необходимость частой замены шаровых опор и стоек стабилизатора. Задняя подвеска независимая, отличается надежностью и неприхотливостью. Единственное, что придется менять через 50-60 тысяч — амортизаторы. Решить вопрос помогает руководство по эксплуатации и опыт других владельцев. Слабое место трансмиссии — сальник коробки передач, требующий периодического обслуживания. Технический ремонт или замена сцепления производится раз в 100 тысяч километров. Механическая «коробка» автомобиля редко выходит из строя. Главное — следить за уровнем масла и менять его раз пять лет (инструкция по эксплуатации в помощь).
• Кузов и интерьер. Кнопки управления в салоне расположены удобно, приборная панель хорошо читается, кресло подстраивается без проблем. Шумоизоляция не на лучшем уровне, поэтом по возможности этот недостаток стоит исправить. Салон отличается вместительностью и даже с большим ростом голова не упирается в потолок. Приборная панель Рено сделана качественно и почти не скрипит. Важная задача для владельца — защитить кузов от коррозии. Оцинковка отличается качеством, в зависимости от года выпуска. В бюджетном варианте обрабатываются только пороги и арки транспортного средства. Со временем стал оцинковываться капот, багажник и крыша автомобиля. Несмотря на слабость обработки, кузов стоек к коррозии. Головной свет Логан качественный, но лампочки периодически выходят из строя. Замена ламп при четком следовании инструкции не составляет труда.

Несмотря на ряд «слабых мест», Reno Logan — надежный автомобиль, отличающийся легкостью в эксплуатации и доступностью комплектующих. В этом разделе вы найдете полную информацию по ремонту автомобиля, получите опыт выполнения простых и сложных работ, а также узнаете полезные секреты от знатоков своего дела.
