Особенности устройства рулевого управления chevrolet niva / ваз 2123 с 2001 года

Меняем жидкость в ГУР Нива Шевроле

Требуется её замена через каждых 6 лет

Причём видимое состояние этой самой жидкости не важно, т. к

разница между температурами в разные сезоны года в любом случае отрицательно сказывается на нём. Как её заменить?

1. Снимается крышка с бачка, содержащего жидкость ГУР, удаляется фильтрующая сетка при наличии последней.
2. Шприцом целиком откачивается содержащая внутри бочки жидкость.
3. Заливается новая гидравлическая жидкость до достижения самого верхнего значения на щупе.

Прокачка системы ГУР

Для выполнения данной задачи применяется такой алгоритм:

1. Рулевое колесо ставится в среднюю позицию. Запускается мотор всего на 5 сек., в это время руль крутить нельзя.
2. Потом машину заглушают, а руль поворачивается до упорного положения (сторона не важна).
3. Снимают колпак для защиты с клапана, ключом проворачивают его для стравливания остатков воздушных масс из системы.
4. Выворачивают руль в противоположную сторону, оставляя клапан для отведения воздуха в открытом положении. Нужно, чтобы из этого клапана вышла пробка из воздуха, а также небольшой объём жидкости. Потом его потребуется закрыть.
5. В случае необходимости доливают смесь внутрь ГУР до высшей отметки.
6. Запускают мотор, проворачивают колесо туда-сюда до упора. Так делается до момента прекращения выхода воздушных пузырьков внутрь бачка. Если нужно, смесь опять доливают до достижения требуемого уровня.

Признаки и проявления неисправности

Для проведения своевременного ремонта нужно обратить внимание на признаки неисправности. Если возникают проблемы с шрусом, водитель может столкнуться со следующими проявлениями:. Если возникают проблемы с шрусом, водитель может столкнуться со следующими проявлениями:

Если возникают проблемы с шрусом, водитель может столкнуться со следующими проявлениями:

• появляется характерный неприятный, резкий звук во время поворотов рулевого колеса;
• звук возникает во время движения задним ходом;
• легкий хруст во время поворота ведущих передних колос;
• усиление хруста и резких звуков во время движения.

Полностью заменять деталь потребуется в случае появления ударов в трансмиссии. Также о необходимости срочного ремонта говорит пробуксовка. Если часто используется для передвижения именно нива как работает полный привод, какой порядок технического обслуживания нужно узнать заранее.

Особенности ремонта Шевроле Нива своими руками

Главное преимущество автомобиля – несложная конструкция основных узлов и агрегатов. Следовательно, серьезных трудностей в процессе самостоятельного ремонта быть не должно. Однако, как любое транспортное средство, Шевроле Нива имеет свою специфику. Что нужно знать в процессе ремонта базовых функциональных узлов внедорожника, рассмотрим более детально.

Двигатель

Силовой агрегат Нивы – практически аналоговая версия карбюраторного двигателя ВАЗ 2121. Несколько модернизированный инжекторный мотор, отличающийся простотой конструкции. Это позволяет проводить ряд ремонтных работ самостоятельно.

Удобно, что масляный фильтр расположен в привычном месте – рядом с блоком. Возможны некоторые трудности с его установкой, при этом снять устройство не составит труда. Самостоятельная замена фильтра обойдется не дороже 600 рублей. Необходимое количество масла – 4 литра. Для демонтажа сливных пробок необходим ключ-шестигранник. Достаточно высокая посадка облегчает доступ к пробкам – можно обойтись без заезда на яму.

Теперь о возможных трудностях. Основная проблема – необходимость часто менять сливной бачок. Основные причины частого входа его из строя:

• не слишком удачная конструкция устройства плохо выдерживает перепады давления охлаждающей жидкости;
• крышка бачка расширения – ненадлежащее качество клапанов. Комплектующие быстро выходят из строя из-за высокого давления внутри системы охлаждения.

Еще одна проблема, с которой могут столкнуться владельцы автомобиля – гидрокомпенсаторы мотора. С течением времени модель прошла модернизацию, крепежные конструкции усовершенствовали. Однако жалобы на некоторый шум, возникающий при запуске мотора на фоне низких температур.

Удачное расположение основных узлов и механизмов двигателя облегчает самостоятельное его обслуживание и мелкий текущий ремонт. Так, чтобы заменить сгоревшую ламу фары, нужна обычная крестовая отвертка и немного терпения.

Трансмиссия и ходовая часть

Так как данная версия комплектуется полным приводом, идея частичной модернизации вполне оправдана. Механизм действий следующий. Один из приводов делают отключаемым путем установки специального блока. Альтернативный вариант – передний или задний карданный вал просто демонтируют.

Слабое место ходовой – подшипники ступицы. Периодичность их замены – 30-35 тыс. км пробега. Этот срок может быть меньше при эксплуатации на плохих дорогах. Соответственно, при хорошем качестве вождения износ наступит позже. Если менять детали самостоятельно, можно уложиться в 600–700 рублей. Ценник в автосервисе – втрое дороже.

Еще одна специфическая особенность – защита картера силовой установки. Модель сконструирована таким образом, что передние подвески колес и сайлентблоки абсолютно не защищены. Такое неудачное расположение чревато дополнительными тратами – при столкновении рычага с видимым препятствием придется менять нижнюю подвески и рулевую тягу. Стоимость запчастей – от 5 000 рублей. Столько же потребуется на замену и последующее регулирование развала схождения.

Кузов и салон

Разрабатывая модель, ее создатели не рассчитывали на высокую скорость и маневренность автомобиля. В приоритете была ее проходимость, с чем Нива неплохо справляется.

Большой расход бензина в режиме города и невозможность конкурировать со скоростными версиями конструкторы компенсировали вполне приличным внутренним оснащением.

Салон имеет ряд модных «примочек»:

• уникальное рулевое колесо;
• плафон подсветки;
• современная передняя панель управления.

Что не так? Главное неприятность – пороги. Они очень уязвимы, чаще всего начинают портиться в местах пластиковых накладок. Оптимальное решение – сразу демонтировать накладки и кардинально усилить устойчивость металла к коррозии, обработав специальными средствами еще новый металл.

Следующий момент – ЛПК. Здесь качество явно хромает. На плохих дорогах нужно смотреть за бампером сзади – он черпает все, что попадается на пути.

Снятие, установка и ремонт своими руками

Для ремонта или замены элемента РУ необходимо произвести демонтаж червячного узла.

Последовательность выполнения демонтажа:

После сборки всех деталей и протяжки крепежа, необходимо произвести прокачку гидроусилителя рулевого управления.

Сальник червячного привода установлен в самой крышке рулевого редуктора со стороны салона авто. При обслуживании и ремонте приводного узла своими руками, необходимо:

• произвести замену всех кольцевых уплотнителей опорных подшипников в корпусе.
• выполнить замену сальника червяка.

Сальник имеет размерность: 20*30*7 мм. Подбор нового масляного уплотнителя необходимо делать в авто магазине по старому образцу.

Назначение и конструкция изделия

Объявление о продаже Chevrolet Niva 2016 Основным назначением сайлентблока или простыми словами резинометаллического шарнира является соединение деталей подвески и гашение колебательных движений за счет резинового наполнения внутри изделия. Действительно полезное изделие, которое имеет самую простейшую конструкции. Представляет собой сайлентблок металлическую сдвоенную втулку с резиновым или полиуретановым заполнением внутри. Это заполнение и выполняет основную роль – гашение вибраций и колебаний. На фото ниже представлены сайлентблоки.

Устанавливаются данные детали преимущественно в передней подвески транспортного средства Нива Шевроле. С их помощью обеспечивается соединение рычагов передней подвески, а также стабилизатора поперечной устойчивости. Аналогичное соединение обеспечивается и в задней подвеске автомобиля, в коробке передач и двигателе.

Расположение верхнего сайлентблока

Когда необходима замена изделия?

Каждая деталь в автомобиле Нива Шевроле имеет свои эксплуатационные свойства. Приходит время, когда шарниры выходят из строя, и требуется их замена

Но прежде важно выяснить, когда же следует приступать к таким процедурам или, как определить неисправность сайлентблока

Для автомобилей, которые эксплуатируются в условиях качественного дорожного покрытия, срок службы сайлентблоков составляет 100 000 км. Но для внедорожника Нива Шевроле до этого времени придется сменить как минимум 3-4 раза эти шарниры. Но полагаться на пробег не следует, а можно определить необходимость замены изделий по следующим факторам:

• ухудшилось управление транспортным средством;
• при повороте руля ощущается заторможенность движения колес.
• на неровностях появляются стуки с передней части автомобиля.

Для удостоверения их неисправности можно обратиться на СТО, но здесь придется заплатить за диагностику, поэтому потребуется снять шарниры и определить их износ уже как говорится – на ощупь. Для этого необязательно их извлекать с автомобиля, а нужно лишь произвести визуальный осмотр на смотровой яме. Выяснив, что требуется замена передних шарниров, приступим к ее осуществлению своими руками.

Замена шарниров передних рычагов

Перед началом работ необходимо убедиться в наличии следующего инструмента:

Откручиваем гайки и снимаем шайбы

• ключ на 22;
• специальный съемник для извлечения и монтажа новых шарниров;
• стандартный комплект инструментов.

Конечно же, не забываем перед началом работ приобрести новые сайлентблоки передних рычагов на Ниву Шевроле.

Приступаем к выполнению демонтажа старых шарниров верхних рычагов, после чего осуществляется их замена на новые:

Выпрессовка старых сайлентблоков передних рычагов Нива Шевроле

1. Автомобиль Нива Шевроле устанавливается на смотровой яме для удобства проведения работ.
2. Включаем ручной тормоз и устанавливаем под задние колеса упоры или башмаки.
3. Извлекается переднее колесо.
4. Отвинчиваются гайки крепления шаровой опоры, и осуществляется ее снятие.
5. Извлекается верхний рычаг подвески.
6. Используя гаечный ключ на 22 необходимо вывинтить гайки оси рычага.
7. После их вывинчивания необходимо их извлечь вместе с шайбами.
8. Далее необходимо использовать специальный съемник. Съемник имеет вид, как показано на фото ниже. С его помощью осуществляется снятие старого элемента.
9. После того как старый шарнир извлечен, приступаем к установке нового сайлентблока.
10. Замена подразумевает, прежде всего, установку новых изделий, которые предварительно необходимо обработать мыльным раствором для лучшего запрессовывания.
11. Запрессовка осуществляется также с помощью специального съемника.

После окончания установки с одной стороны, необходимо проделать такие же действия и с другой. Замена шарниров нижних рычагов на внедорожнике осуществляется аналогичным способом. Сборка переднего рычага осуществляется в последовательности обратной снятию. После установки колес, потребуется посетить СТО для проверки и регулировки развала-схождения колесной базы.

На данном этапе замена сайлентблоков окончена. Как видно, сложного ничего в этом нет, потребуется только несколько часов свободного времени и автомобиль будет практически как новый.

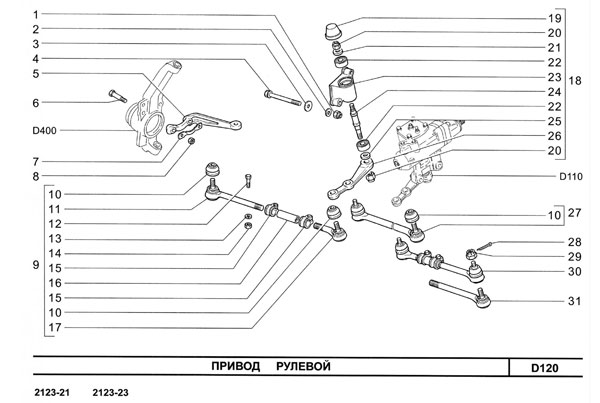

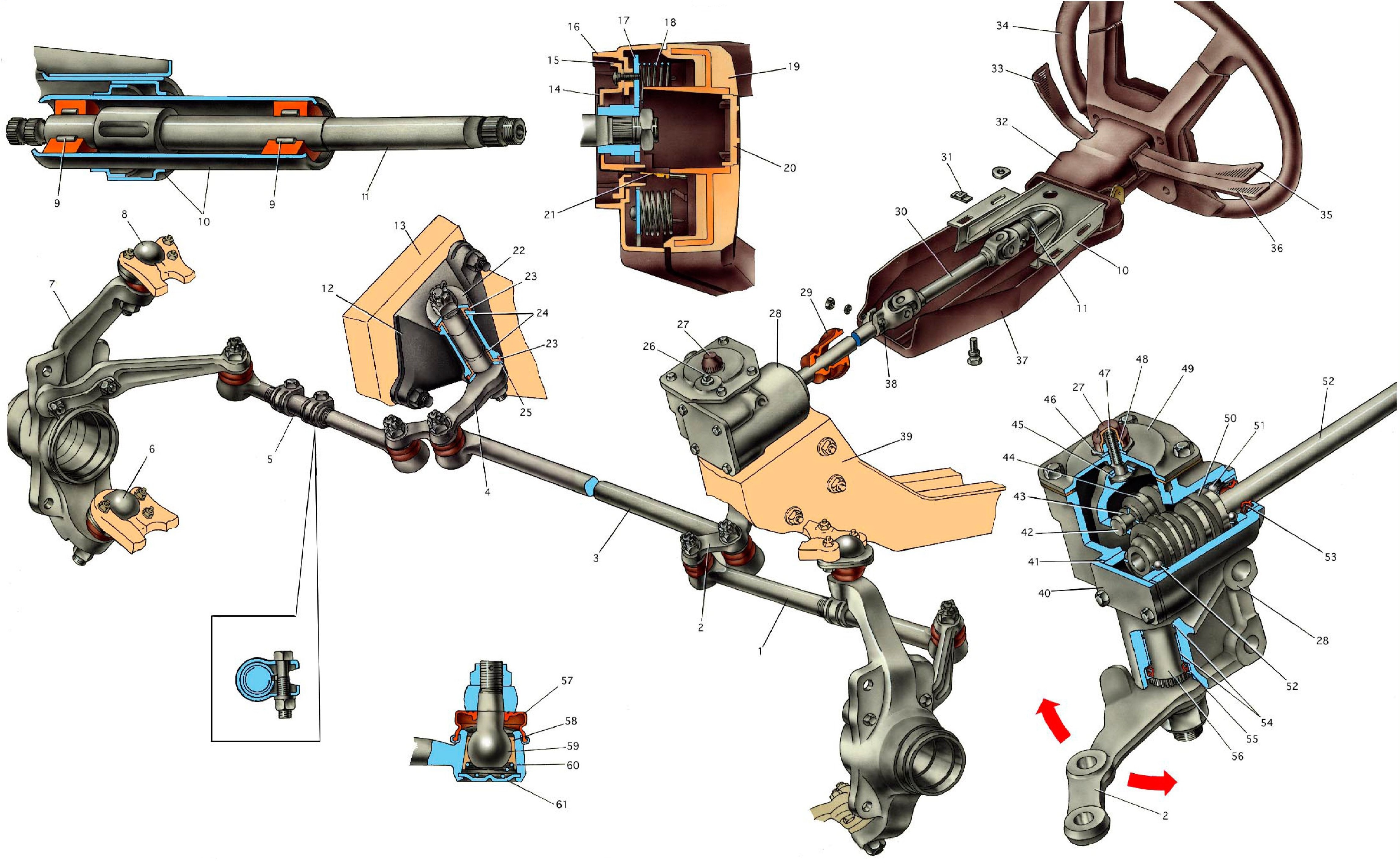

Основные компоненты рулевого механизма.

Рулевая трапеция состоит из нескольких основных элементов, объединённых между собой:

• боковые рулевые тяги,
• средняя,
• сошка,
• маятниковый рычаг,
• рычаги поворотных кулаков.

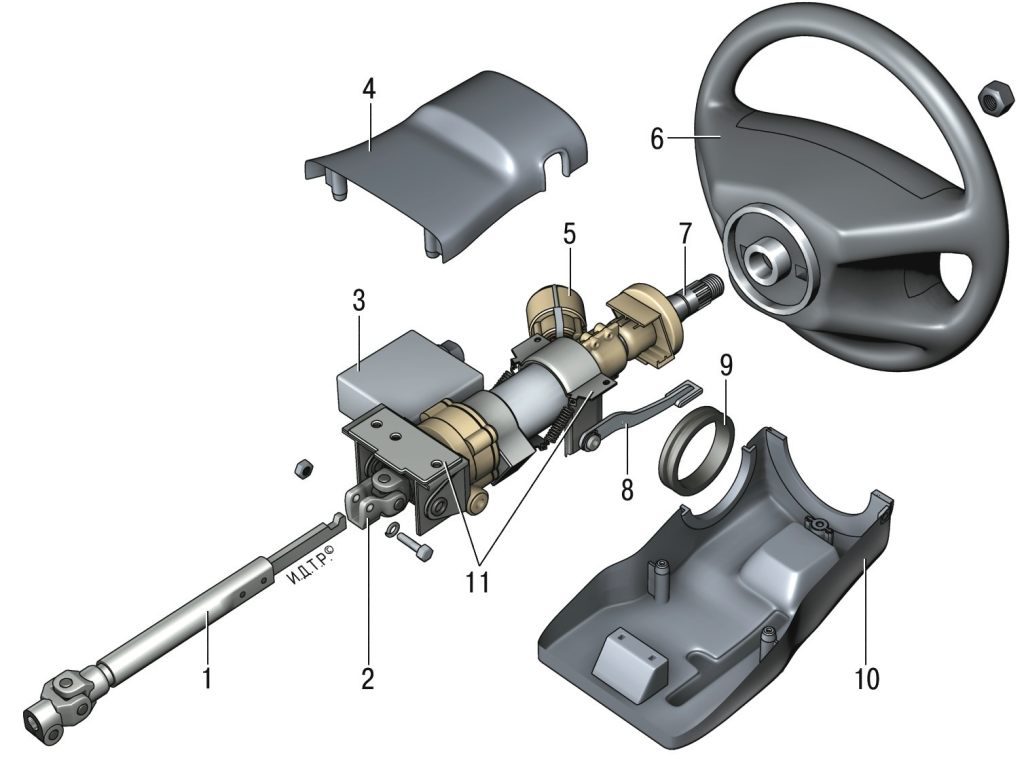

Сама колонка состоит из двух частей – промежуточного вала, который при помощи шарнира соединяется с трапецией и рулевой колонки, на которую крепится колесо. Для обеспечения наилучшего соединения руля, на нее нанесены конические шлицы.

Боковые тяги составные, для регулировки посередине предусмотрено наличие разрезной муфты. На одном конце наконечника нанесена левая резьба, на другом правая. При прокручивании муфты длина рычага может как увеличиваться, так и уменьшаться. Это необходимо, чтобы иметь возможность регулировать угол схождения колес.

Для крепления муфты используется стандартные стяжные хомуты. Заканчиваются тяги шарнирами. Обычно они имеют конусообразную посадку, для их крепления используются гайки.

Гидроусилитель представляет собой систему, состоящую их нескольких дополнительных элементов:

• насос,
• расширительный бачок для жидкости,
• радиатор,
• патрубки.

Колонка крепится к левому лонжерону, при помощи трех болтов. Насос гидроусилителя размещен с левой стороны двигателя. Для его вращения используется дополнительный ремень, соединяющий вспомогательные агрегаты.

При отказе гидроусилителя руля, сохраняется возможность управления автомобилем, при этом лишь возрастает необходимое усилие на рулевое колесо.

Конструкция руля на Шевроле Нива по своей конструкции считается травмобезопасной. Это обеспечивается возможностью складывания колонки в области шарнирного крепления.

Секреты механизма

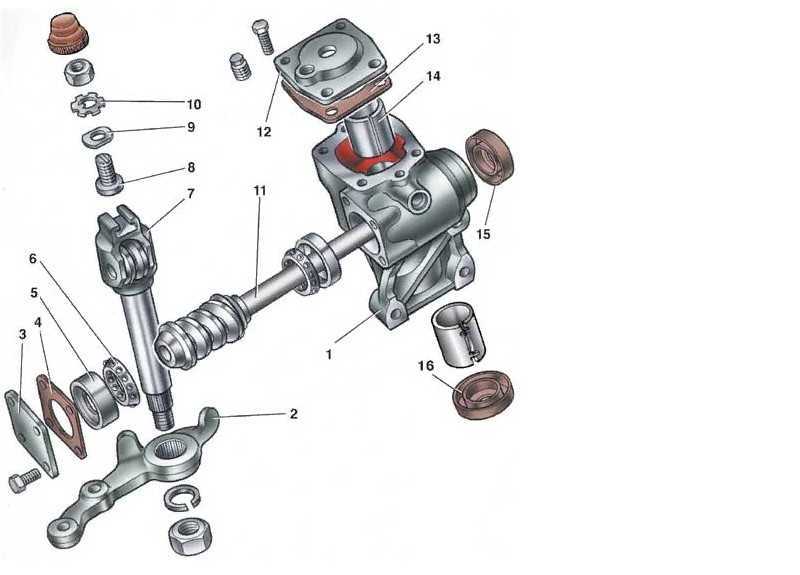

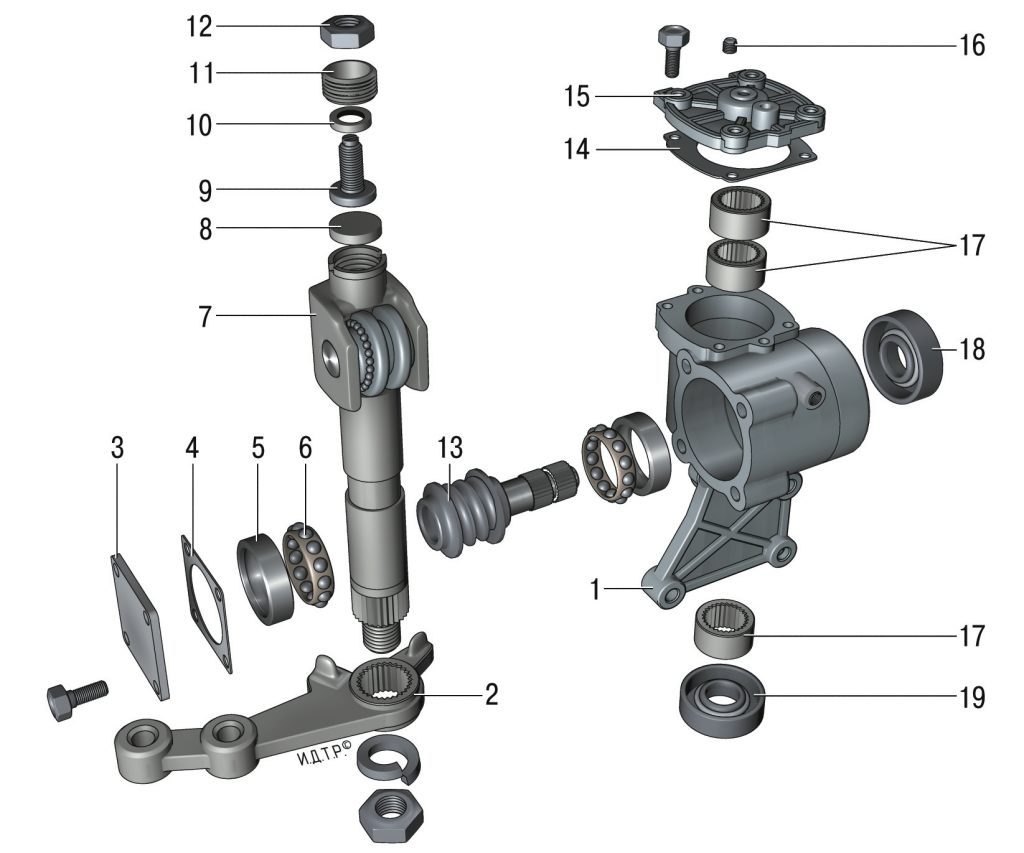

Механизм рулевого редуктора

Помимо этого на усилие влияют шаровые опоры и их состояние. На ВАЗ 2121 установлено четыре опоры, при этом повреждение или поломка даже одной приведет к не качественной работе всего рулевого механизма. Периодический контроль состояния пыльников, своевременная регламентная замена шаровых, применение качественных запасных частей положительно влияют как на снижение усилия на руле, так и на управляемость Нивы 2121 в целом.

Существенное влияние оказывают два передних колеса, которые в поворотах трутся о дорожную поверхность. Этот фактор устранить не дадут законы физики и принципы управления транспортным средством.

В рулевом редукторе ВАЗ вал сошки снабжен двумя опорами с бронзовыми втулками, трение между валом и корпусом повышенное. Бронзовые втулки (подшипники скольжения), благодаря тому что в паре сталь-бронза коэффициент трения довольно низкий. Но он все же недостаточный для достижения минимального сопротивления, по этому уделяется большое значение наличию достаточного количества консистентной смазки в рулевом редукторе. С другой стороны возможно применение игольчатых подшипников качения взамен бронзовых втулок.

Помимо этого увеличивается ресурс деталей и долговечность работы рулевого механизма. Так как бронзовые втулки воспринимают нагрузку по всей поверхности, а игольчатые подшипники только по линии качения. Применяемые стальные каленые иглы способны выдерживать большие нагрузки, возникающие в рулевом механизме, в зависимости от условий эксплуатации ВАЗ 2121.

В маятниковом рычаге подшипники скольжения также могут быть заменены на подшипники качения. Это повысит остроту управления, придаст легкость управлению и внесет свою лепту в надежность и долговечность работы рулевого механизма. Периодический контроль состояния пыльников и пальцев соединения с рейкой, позволит повысить ресурс деталей и сохранит легкость управления Нивой 2121.

Применение перечисленных методов и соблюдение правил периодического контроля и обслуживания, позволят добиться определенных результатов:

1. Уменьшается усилие на руле на разных скоростных режимах, при маневрировании задним ходом и во время парковки. Это повышает безопасность эксплуатации транспортного средства.
2. Снижается уровень передаваемых от колес на руль ударов на неровной дороге. В этом свою роль играет червячный редуктор, который уменьшает передачу колебаний и толчков.
3. Увеличивается ресурс работы нагруженных деталей, что повышает долговечность и надежность рулевого редуктора. Если бронзовые втулки заменить подшипниками качения, имеющим больший срок службы и позволяющим сохранить посадочные места.
4. Коэффициент полезного действия рулевого редуктора и рулевого механизма в целом существенно повышается, что способствует увеличению срока эксплуатации.
5. Снижается усилие на рулевое колесо, что положительно сказывается на управлении автомобилем ВАЗ.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Обслуживание рулевого редуктора Нива (Шевроле, 2121, 21213 и 21214)

Как и любой другой узел, рулевой редуктор обслуживать следует, придерживаясь трех нехитрых правил.

Три простых, но в то же время важных правила, которые следует всегда соблюдать:

• Своевременный визуальный осмотр.
• Своевременный контроль уровня масла в редукторе.
• Своевременная регулировка.

Своевременный визуальный осмотр, позволяет во-время определить и выявить масляные подтеки, механические дефекты и другие повреждения на корпусе редуктора.

Хорошо или плохо? Каждый решает сам для себя. Лично мое мнение, что данная мера имеет место быть в обслуживании редукторов, эксплуатационный срок службы которых, близится к закату. Зазоры в шестернях простой регулировкой уже не устраняются и единственный выход, дабы избавиться от стуков, залить в корпус редуктора жидкий литол, тем самым хоть чуть-чуть нивелировать люфт.

Ну и регулировка – позволяет вовремя исключить люфт в шестернях редуктора.

Последовательно соблюдая три вышеприведенные рекомендации, будьте уверенны, рулевой редуктор на ниве прослужит вам верой и правдой не один десяток тысяч километров пробега.

В рулевом управлении любого ТС используется много узлов и деталей. Одним из таких немаловажных элементов является рулевой редуктор. Он применяется с тех самых пор, когда автомобилестроение еще только начинало свой путь к сегодняшним достижениям.

Рулевой редуктор выполняет передачу вращательного момента от руля на передние колеса при помощи червячной передачи. Основные элементы конструкции — винт, зубчатое колесо. Данную систему автомобильные инженеры используют в большинстве конструкций до сих пор.

Жгут системы зажигания

Система зажигания обеспечивает образование искры в цилиндрах согласно рабочим тактам. У современных двигателей провода соединяются с датчиками, которые контролируют воспламенение, температуру мотора и другие параметры.

Жгут системы зажигания 2123 (распространенное название «коса») обозначен на рисунке синим цветом.

В салоне он соединяется с контроллером («мозгами»), панелью приборов, «массой» и проводом из заднего жгута. Выходя в моторный отсек, он делится на две жилы.

Самая крупная направлена к радиатору и по пути соединяется с ДМРВ, датчиком коленвала, резистором, электровентиляторами.

Перекидываясь через насос гидроусилителя, от жилы отходят провода к датчикам фаз, холостого хода, дроссельной заслонки, детонации и форсункам. Эта проводка контролирует работу двигателя и обеспечивает бесперебойное его функционирование.

Вторая жила проходит вверх и делится на две: вправо идут провода к «плюсу» и «минусу» АКБ, а влево к адсорберу, датчику давления топлива и к датчику кислорода.

На моделях с кондиционером от этого жгута отходит ветвь к его предохранителю.

Если хоть один провод в «косе» замкнет – есть большой риск, что вы не сможете запустить двигатель. Контроллер просто не увидит информацию о его температуре, подаче топлива к форсункам или положении дроссельной заслонки.

В этом случае лучше сразу заменить весь жгут, чем обращаться к диагносту, искать один провод и производить его замену при сомнительном результате.

Окунемся в историю

Шевроле Нива была создана на базе классического советского внедорожника ВАЗ-2121 — единственного автомобиля, имеющего полный привод. Свое название машина получила в начале 2000-х, когда было создано совместное с General Motors предприятие, позволяющее устанавливать на продукты автопроизводства значок Шевроле.

С конца 90-х Нива 2121 постоянно подвергалась изменениям и модернизациям

. Автолюбитель хотел получить новый, современный внедорожник, красивый снаружи и надежный изнутри. Конструкторы планировали учесть все пожелания потребителей, продолжая реставрировать свое творение вплоть до 2009 года. Именно тогда была выпущена последняя, наиболее современная модель Шевроле Нива, которую можно сейчас встретить на отечественных дорогах в огромном количестве.

Любая машина отечественного производства имеет и поклонников, и ярых противников. Понять можно и тех, и других, ведь 90% запчастей в машине – российского производства. Сборка также осуществляется в нашей стране. Стало быть, на выходе можно получить как проблемное авто, так и продукт, который сможет удивительным образом проездить пять-шесть лет без единой поломки.

Будет полезно: Ремонт и замена подвесного подшипника на Honda своими руками

Замена привода своими руками

В процессе эксплуатации неизбежно происходит механический износ шарнирного соединения. Также на бездорожье можно с легкостью согнуть любое тяговое соединение, что приведет к затруднительному вождению и повышенному износу шин автомобиля.

В этих случаях требуется незамедлительно произвести замену дефектных деталей.

Для выполнения работ по замене боковых штанг Вам понадобятся:

• новая рулевая тяга (или набор в случае износа более 50% узла);
• щетка по металлу;
• WD-40;
• молоток;
• зубило или большая ударная шлицевая отвертка;
• ключ на «22»;
• длинногубцы;
• винтовой съемник шарниров подвески авто;

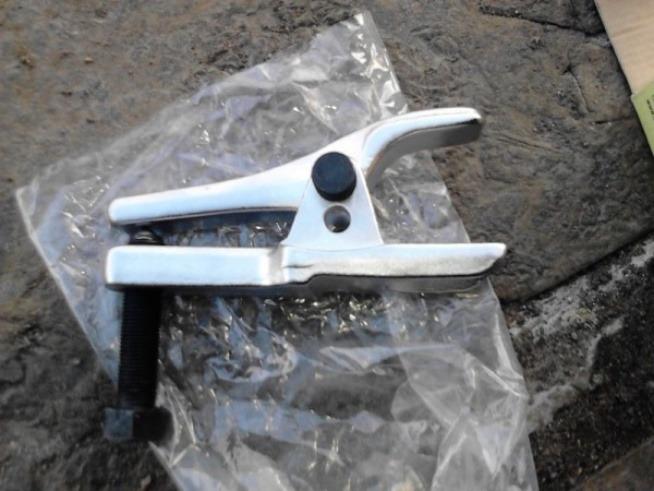

• вильчатый съемник.

Замена боковых приводов и наконечников

1. Установить автомобиль на яму или подъемник. Необходимо соблюдать технику безопасности путем установки противооткатов и дополнительных опор ( в случае использования домкрата).
2. Открутить и снять колесо. Вывернуть руль до упора в ремонтную сторону для удобства замены деталей.
3. Металлической щеткой очистить соединительные узлы тяг и наконечников.
4. Длинногубцами отогнуть и удалить шплинт из внешнего шарнирного пальца.
5. Ключом «на 22» отворачиваем гайку крепления бокового соединительного стержня к рычагу колесной цапфы.

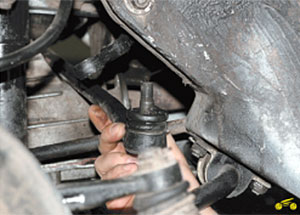

6. Установить резьбовой съемник рулевых шарниров на соединение и преодолевая усилие выпрессовать шаровый палец внешнего рулевого наконечника.

7. Используя вильчатый съемник выпрессовываем шаровой палец штанги из маятникового рычага.
8. Извлекаем по аналогии левую и правую боковые тяги в сборе.
9. Замените изношенную деталь в сборе в обратной последовательности.
10. После сборки и затяжки крепежа необходимо выставить соответствующие углы установки колес.

Замена средней части

Работы производятся по аналогичному алгоритму демонтажа боковых тяг.

Замена средней поперечной тяги на автомобиле проводится в следующей последовательности:

1. Из шарнирных соединений извлекаются фиксирующие проволочные шплинты. После сборки нового механизма рекомендуется заменить все шплинты на новые.
2. Ключом «на 22» снимаем гайку крепления средней тяги к маятниковому рычагу.
3. С помощью вильчатого съемника извлекаем шаровой палец средней штанги из посадочного отверстия маятникового рычага.
4. Вынимаем шарнирный палец из проушины маятникового механизма.
5. Аналогичным способом освобождаем шаровой палец тяги из сошки рулевого управления.
6. Демонтируем в сборе центральную тягу.
7. При установки новой детали в обратной последовательности ориентируем ее таким образом, чтобы продольная ось располагалась впереди осей подвижных соединений шарниров.

Обслуживание и регулировка червячного узла

Как и любой другой узел, рулевой редуктор требует проведения регулярного обслуживания. Наши рекомендации помогут Вам избежать крупных затрат на ремонтные работы и преждевременную замену узла:

1. Ежесезонный визуальный осмотр позволяет своевременно обнаружить течь масла через уплотнения и сальники, механические микротрещины и другие эксплуатационный дефекты каркаса редуктора.
2. Своевременная настройка зазора червяка привода поможет избежать повышенного биения всего механизма, повышенного уровня шума при вращении, избежать появления эффекта ”тугой руль”ю
3. Регулярный мониторинг требуемого уровня масла в в корпусе червячной передачи и соблюдение периодичности замены масла по пробегу.

Базовый рулевой редуктор оснащен червячной парой, в которой в процессе работы происходит механическое трение червяка и червячной шестерни.

Регулировка

После процедуры ремонта или замены червячного привода руля необходимо произвести регулировочные настройки.

Проверку люфта рулевого колеса необходимо производить ровной горизонтальной площадке с требуемым давлением в шинах автомобиля. Люфт, измеряемый величиной свободного хода рулевого обода, должен находится в пределах 5°.

Порядок настройки оптимальной работы:

1. Открываем капот и находим в левой части подкапотного пространства ( по движению ТС) необходимый нам агрегат. На верхней части крышки редуктора установлен регулировочный винт и стопорная гайка.
2. Ослабляем стопорную гайку. Шлицевой отверткой вращаем регулировочный винт по часовой стрелке, при этом люфт РУ должен уменьшаться.

Если длины винта уже не хватает для регулировки, то узел необходимо заменить.

Готовые комплекты деталей, усиленные модификации и рекомендованные производители

В случае замены элементов рулевого управления в магазинах можно выбрать комплекты не только заводского производства, но и других различных фирм.

В стандартный набор входят:

1. Стальные стяжные муфты Chevrolet в кол-ве 4 шт.,
2. Крепежные шплинты и гайки М16 — 6шт.
3. Боковые стальные стержни в сборе с наконечниками (правый и левый) — 2 шт.
4. Центральная штанга ВАЗ-2123, артикул 21230341401000 — 1 шт.

В качестве альтернативы оригинальным запчастям для Шнивы можно рассмотреть к покупке следующих производителей:

• СЭВИ-ЭКСТРИМ для ВАЗ 2123/ Нива-Шевроле, артикул для заказа: SV 7066.
• Комплект приводов трапеции КЕДР ТРИАЛ СПОРТ, артикул производителя: MK2123-34.14.101-02.
• Набор ТРЕК/ТРЕК Чемпион для моделей Нива-Шевроле, каталожный номер: ST70-110.

К преимуществам усиленных изделий относятся:

1. Усиление выполняется за счет применения в конструкции закрытого резьбового соединения. Эффективная влагозащита от коррозии уменьшает возможность появления люфтов в регулировочном узле тяги .
2. При изготовлении рулевых пальцев применяется ультразвуковой дефектоскоп и метод поперечно-клиновой прокатки, что заметно увеличивает их циклическую долговечность.
3. Вкладыши изготовлены на оборудовании фирмы Zimmer из современного графитонаполненного полиамида, за счет чего достигается минимизация трение подвижной части и увеличение временного ресурса эксплуатации механизма.
4. Срок службы изделия увеличен практически в четыре раза при условии эксплуатации при самых тяжёлых условиях бездорожья.

Поэтому для поддержания исправного состояния подвижных элементов управления ТС, необходимо регулярно:

• производить визуальные осмотры грязезащитных пыльников;
• своевременно устранять изношенные узлы;
• при замене деталей использовать дополнительную специализированную смазку для подвижных соединений.

Замена средней тяги Chevrolet Niva

Детали и расходника:

Примечания: Погнутые рулевые тяги следует заменять обязательно, так как правка этого ответственного элемента рулевого управления недопустима вследствие того, что в материале тяги могут появиться трещины. Работу удобнее выполнять на подъемнике. Можно выполнить ее и на автомобиле, установленном на опоры. Замена средней тяги показана на примере отсоединения шарового шарнира от сошки рулевого механизма. Отсоединяйте тягу от маятникового рычага аналогично.

1. Снимите соответствующее колесо.

2. Выпрессуйте палец шарового шарнира боковой тяги из сошки рулевого механизма и отведите боковую тягу в сторону, как описано здесь.

3. Снятию поперечной тяги мешает картер редуктора переднего моста (пальцы шаровых шарниров тяги не удается вывести полностью из проушин сошки и маятникового рычага). Поэтому отсоедините от стабилизатора редуктор переднего моста, для чего отверните четыре гайки крепления скоб крепления стабилизатора к картеру редуктора. Под собственным весом редуктор провернется на передних опорах, и между ним и тягой откроется зазор, достаточный для снятия тяги.

4. Расшплинтуйте гайку крепления пальца шарового шарнира средней тяги к сошке рулевого механизма.

5. Отверните гайку.

6. Установите съемник и выпрессуйте палец шарового шарнира из бобышки сошки рулевого механизма.

7. Снимите рулевую тягу.

8. Устанавливайте новую рулевую тягу и остальные снятые узлы в порядке, обратном снятию.

9. Тягу при установке на автомобиль ориентируем так, чтобы ее продольная ось находилась впереди осей шарниров.

10. Палец левого шарнира (вставляемый в отверстие сошки) помимо вращения, может качаться (в отличие от правого).

11. Устанавливаем среднюю тягу в обратной последовательности.

Полезный совет: При повреждении пыльника рулевой, замените его, как описано здесь.

В статье не хватает:
