Прокачка тормозной системы. ваз 1111 (ока)

Стояночная тормозная система

Стояночный тормоз срабатывает при перемещении рычага 11 (см. гл. 28) вверх. При этом защелка 12 перескакивает по зубьям сектора, а рычаг 11 через тягу и уравнитель 13 натягивает оба задних троса 14. Усилие от тросов передается на рычаги 20 (см. гл. 27) ручного привода колодок. Рычаг 20 давит на разжимную планку 21 и через нее прижимает тормозную колодку 17 к барабану. Дальнейший поворот рычага 20 на оси болта 22 прекращается, и он начинает поворачиваться относительно точки контакта с распорной планкой 21. При этом верхнее плечо рычага перемещает заднюю тормозную колодку до упора в барабан.

При подъеме рычага привода стояночного тормоза его упор отходит от выключателя контрольной пампы, и цепь пампы замыкается.

Для растормаживания нажимают на кнопку рычага, чтобы через тягу поднять защелку 12 и разъединить ее с зубчатым сектором, после чего опускают рычаг. Упор рычага нажимает на шток выключателя контрольной лампы, и она гаснет. Детали ручного привода колодок возвращаются в исходное положение, и тормозные механизмы задних колес растормаживаются.

ДЕСЯТЬ ЗАПОВЕДЕЙ «ОКОВОДА»

Прошло ровно шестьдесят дней с той поры,

как увидели мы в магазине две «Оки». И купили их,

и проверили, и прозрели.

ГАРАНТИЯ — БЛАГО, ДАРОВАННОЕ СВЫШЕ. Главной ошибкой начинающего «оковода» может стать отказ от соблюдения правил гарантии. Случается это, когда счастливый владелец нового автомобиля по забывчивости или разумению не является в положенном интервале (от 2 до 3 тыс. км) на первое плановое техобслуживание. А гарантия на «Оке» — штука полезная! Редко попадается автомобиль, владельцу которого нечего починить в отведенные для нее сроки. Наши подопытные, проехав по 7 тыс. км, побывали на гарантийке по два раза. На камазовской машине (зеленая) заменили левый наконечник рулевой тяги, подогнали систему выпуска, затянули болт крепления шестерни распредвала (!), отогнули кронштейн крепления запаски, чтобы последняя не терлась о тормозные трубки главного тормозного цилиндра, и старым дедовским методом устранили дребезжание глушителя — поместили над ним использованный воздушный фильтр, который спустя тысячу километров наполовину расплавился и вывалился на дорогу. На серпуховской машине подтянули ступицу левого колеса, крышку масляного насоса на двигателе, отрегулировали тормоза, заварили лишнюю дырку в багажнике (см. ЗР, 2000, № 4), подогнали выпуск и отремонтировали мотор омывателя заднего стекла. Так что немало набралось даже по мелочам.

ТЯНИ «ОКУ» СВОЮ, ПОКА ТЯНЕТСЯ. «А вы ее уже протягивали?» — догадались сервисмены на серпуховской СТО. Выполняя эту процедуру чуть раньше, мы убедились, что «ходовая» на обеих машинах тянется хорошо. В том числе наиболее ответственные гайки: U-образного хомута крепления рулевой рейки и крепления нижних рычагов передней подвески. Грешит плохой протяжкой и вазовский силовой агрегат — для «чужих» машин тольяттинцы как будто стараются меньше. Так, на «камазовском» моторе оказался незатянутым болт крепления шестерни распредвала, на «серпуховском» — крышка масляного насоса, из-за чего двигатель потерял около литра масла.

ПОИМЕЙ КАТУШКУ ЗАПАСНУЮ. Всего пара месяцев понадобилась двум маленьким машинкам, чтобы изменить классические представления об автомобиле. Оказывается, расходными материалами могут быть не только масла или фильтры, но и катушки зажигания. За столь короткий срок машины съели по две (!) катушки каждая. Расположено это изделие на «Оке» так, что попадание на него воды или снега кажется порой хитрым замыслом конструкторов. Двигатель «Оки» пытается при этом работать на одном цилиндре. Неисправность проявляется как при езде в дождливую погоду, так и при утреннем выпадении конденсата. В первом случае водитель чувствует «провал» и машина стремительно теряет скорость. Во втором — она «чихает», но не заводится.

Лада Ока 2003, 33 л. с. — наблюдение

Лада 1111 Ока, 2005

Комментарии 13

Здравствуйте под скажите пожалуйста почему при езде на оке клинят тормоза и педаль колом в основном клинет зад поменял цилиндры не помогло.

здравствуйте у меня зад клинил и за шланчиков резиновых внутри распушился житкость к колесам шла а обратно нет!

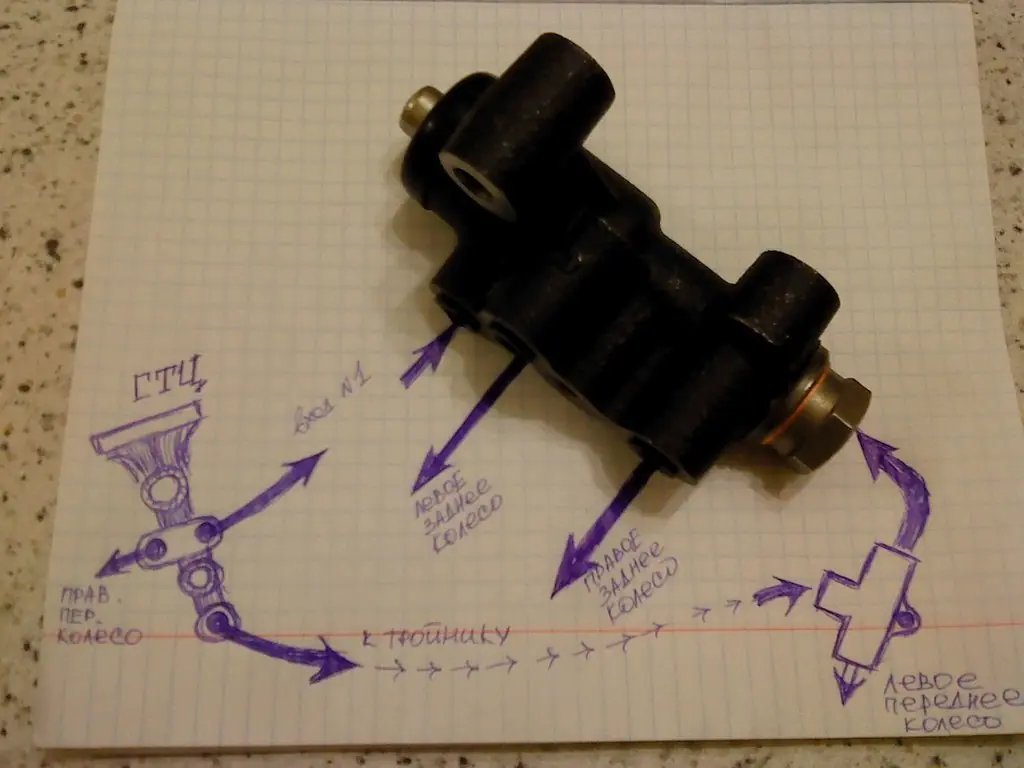

Я не совсем понимаю. В колдун приходят 4 трубки. Как тогда ставят тройник?

Одна трубка с главного целиндра на тройник и две трубки прикручиваеш магистрали к заднем колесам левый правый.остальное снимаеш.на фото же видно.а на передние напрямую идут ГЦ

Я тоже его выкинул и так же закрепил…

Приветствую Валентин! Может передний супорт заклинил?

а с «колдуном»зад не бросает, но педаль почти до середины доходит и мягкая

Возможно передние тормоза не эффективны… сообщено львиную долю в тормозах играют передние колеса, поэтому они и дисковые. Надо поднять машину и плавно нажимать на тормоз и крутить колеса. Так сразу можно определить где проблема…

Я тоже его выкинул и так же закрепил…

педаль тяжолая стала как бут-то ВУТ не работает правда он и так на оке не чувствуется!

ну не знаю у кого как — а у меня тормоза мягенькие и колдуна нет (я в первую неделю эксплуатации притормозил на пешеходном переходе, а меня развернуло — задних вообще не было — я колдуна и выкинул) как колдун пропал — тормоза зверь на все четыре колеса…а если вут дырявый, то и холостые не очень и когда бросаешь газ жмёшь тормоз вообще может заглохнуть…

ВУТ новый максимум пробега 10000 в мыгазине покупал

У меня все тормоза новые может иза этого не притурлись передние диски ржавые в гараже волялись я так их и поставил

Источник

3.27. Прокачка тормозной системы

Клапан выпуска воздуха тормозного механизма переднего колеса

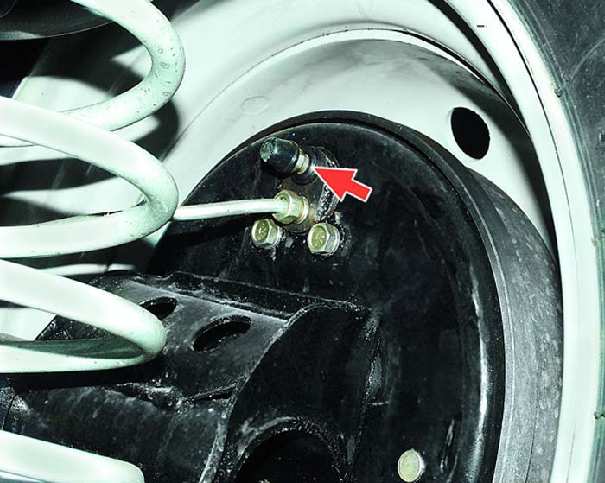

Клапан выпуска воздуха тормозного механизма заднего колеса

Прокачка тормозной системы необходима для удаления из нее воздуха, который может попасть в систему при ее ремонте, замене тормозной жидкости, разгерметизации системы при повреждении трубок и шлангов, при падении уровня тормозной жидкости в бачке главного тормозного цилиндра.

Признаками наличия воздуха в тормозной системе являются увеличенный ход и “мягкость” педали тормоза.

Перед прокачкой осмотрите тормозную систему, чтобы убедиться в ее герметичности. Работу выполняйте с помощником.

Очередность прокачки тормозных механизмов:

– задний правый; – передний левый; – задний левый; – передний правый.

Не используйте слитую из системы жидкость повторно: она загрязнена, насыщена воздухом и влагой. Всегда доливайте в систему только новую жидкость той марки, которая была залита прежде.

Тормозная жидкость гигроскопична (впитывает влагу из окружающего воздуха), поэтому ее нельзя хранить в открытой таре.

1. Проверьте уровень тормозной жидкости в бачке и, если необходимо, долейте. После установки датчика уровень жидкости должен находиться на метке “MAX”.

2. Очистите от грязи и пыли клапан выпуска воздуха на тормозном механизме.

3. Снимите защитный колпачок с клапана выпуска воздуха.

4. Наденьте резиновый шланг на головку клапана и погрузите конец шланга в чистый прозрачный сосуд, частично заполненный тормозной жидкостью (конец шланга должен быть погружен в жидкость).

5. Помощник должен резко нажать на педаль тормоза 4–5 раз (с интервалом между нажатиями 1–2 с), после чего удерживать педаль нажатой.

6. Отверните клапан выпуска воздуха на ½ – ¾ оборота.

7. В вытекающей из шланга жидкости будут видны пузырьки воздуха. Когда жидкость перестанет течь из шланга, полностью заверните клапан выпуска воздуха, после чего помощник должен отпустить педаль тормоза.

8. Повторите операции 5–7, пока в вытекающей жидкости не прекратится выделение пузырьков воздуха. Снимите шланг, вытрите насухо штуцер клапана и наденьте на него защитный колпачок.

предыдущая страница3.26. Проверка эффективности рабочей тормозной системы

^к оглавлению

следующая страница 3.28. Замена тормозной жидкости

Замена тормозных колодок ВАЗ «ОКА» 1111 1988-2008

Руководства по ремонту
ВАЗ «ОКА» 1111 1988-2008
Замена тормозных колодок

Минимально допустимая толщина фрикционных накладок 1 тормозных колодок 1,5 мм. Если поджимные пружины 2 потеряли упругость, замените колодки. Кроме того, замените колодки в следующих случаях:

– толщина накладок менее 1,5 мм;

– поверхность накладок замаслена;

– накладки непрочно соединены с основанием;

– накладки имеют глубокие борозды и сколы.

Вам потребуются: ключи «на 12» и «на 17», домкрат, противооткатные упоры, отвертка, металлическая щетка.

1. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры под задние колеса.

2. Снимите переднее колесо.

3. Очистите тормозной механизм от грязи.

4. Откачайте из бачка часть жидкости, если перед заменой колодок уровень тормозной жидкости в бачке находится на о или приближается к ней.

ПРЕДУПРЕЖДЕНИЯ Ослабляйте и затягивайте гайки крепления колес только на автомобиле, стоящем на земле. Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.

Колодки необходимо заменять в тормозных механизмах обоих передних колес одновременно.

Недопустима замена внутренней и внешней колодок между собой, а также между левым и правым колесом. Это может привести к неравномерному торможению.

5. Выньте из кронштейна резиновый держатель вместе со шлангом.

6. Отогните отверткой усики стопорных шайб двух болтов крепления суппорта.

7. Ослабьте затяжку нижнего болта крепления суппорта, придерживая ключом направляющий палец за шестигранник.

8. Отверните верхний болт крепления суппорта, придерживая ключом направляющий палец за шестигранник.

9. Снимите болт вместе со стопорной пластиной.

10. Поверните суппорт вниз вокруг оси нижнего направляющего пальца и снимите тормозные колодки

После этого осторожно, чтобы не повредить защитный чехол цилиндра, очистите от грязи и ржавчины детали тормозного механизма, особенно посадочные места колодок

ПРЕДУПРЕЖДЕНИЕ Поверхность фрикционных накладок не должна быть замаслена, иметь глубокие риски и сколы. Накладка должна быть прочно соединена с основанием колодки.

11. Перед установкой новых колодок аккуратно вдавите поршень в цилиндр отверткой или монтировкой через вставленные в суппорт старые колодки (сложенные между собой фрикционными накладками внутрь).

12. Установите новые колодки точно на посадочные места в направляющей колодок.

13. Закрепите суппорт, зафиксировав болты крепления стопорными пластинами, и установите колесо.

14. После установки автомобиля на землю нажмите несколько раз на педаль тормоза для установки поршня в рабочее положение.

15. Проверьте уровень тормозной жидкости в бачке и при необходимости долейте до нормы.

ПОЛЕЗНЫЕ СОВЕТЫ Заменив изношенные тормозные колодки новыми, не спешите сразу выезжать на оживленные магистрали. Не исключено, что при первом же интенсивном торможении вы будете неприятно поражены низкой эффективностью тормозов, хотя колодки поставили фирменные. Тормозные диски тоже изнашиваются, и новые колодки касаются их только краями, практически не тормозя. Выберите тихую улочку или проезд без автомобилей и несколько раз плавно затормозите, чтобы колодки притерлись и стали прилегать всей поверхностью. Заодно и оцените эффективность тормозов. И старайтесь не тормозить резко хотя бы первые сто километров. При сильном нагреве неприработанных колодок верхний слой их накладок подгорает, и тормоза долго не будут максимально эффективны.

↓ Комментарии ↓

ВАЗ-1111-11113 ОКА

Раздел 1.УСТРОЙСТВО АВТОМОБИЛЯ

Общие сведения об автомобилях Паспортные данные автомобиля

Раздел 2.ДВИГАТЕЛЬ

Возможные неисправности двигателя, их причины и способы устранения Полезные советы Замена охлаждающей жидкости Замена масла в двигателе и масляного фильтра Очистка системы вентиляции картера Установка поршня первого цилиндра в положение ВМТ такта сжатия Регулировка натяжения ремня привода распределительного вала Замена натяжного ролика Замена ремня привода распределительного вала Снятие, установка и дефектовка маховика Замена деталей уплотнения двигателя Головка блока цилиндров Регулировка зазоров в приводе клапанов Снятие и установка двигателя Ремонт двигателя Система смазки Система охлаждения Система выпуска отработавших газов Система питания

Раздел 3.ТРАНСМИССИЯ

Сцепление Коробка передач Приводы передних колес

Раздел 4.ХОДОВАЯ ЧАСТЬ

Передняя подвеска Задняя подвеска

Раздел 5.РУЛЕВОЕ УПРАВЛЕНИЕ

Осмотр и проверка рулевого управления на автомобиле Рулевая колонка Рулевой механизм Рулевая трапеция

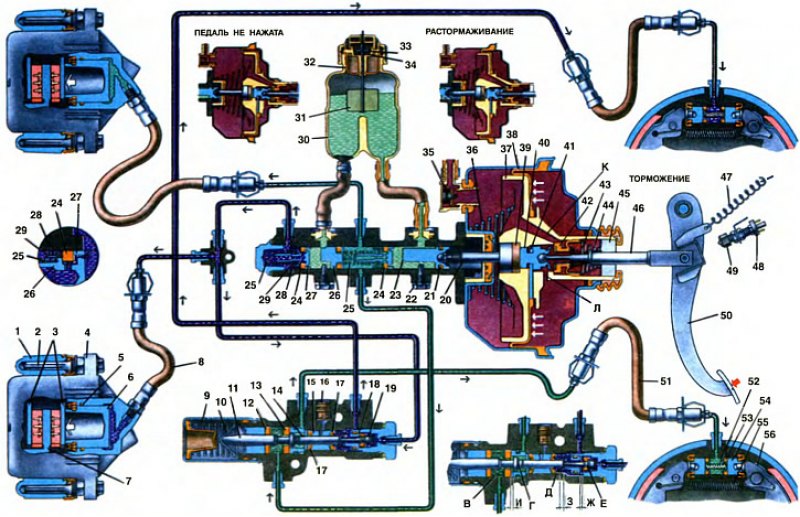

Вакуумный усилитель тормозов ока

Не знал, как можно обозвать тему, чтобы коротко и ясно, но в этой записи бортового журнала хочу поделиться радостью установки главного тормозного цилиндра и вакуумного усилителя тормозов от ВАЗ-2110 на ОКУ.

Штатно на оке установлен ГТЦ и ВУТ от классики — ВУТ 2101, а ГТЦ 2121 (от НИВЫ). Разница между нивовским и классическим ГТЦ состоит лишь в направлении штуцеров, подающих тормозуху в ГТЦ из бачка: у нивы они торчат под углом, а у классики — вертикально вверх. В остальном конструктивно ГТЦ абсолютно идентичны.

Беда всего этого дела в том, что классический ВУТ «слабоват». Не особо он старается «помогать» ноге при торможении… В результате ни одна стандартная ока не может похвастаться мягкой педалью тормоза… Вот «газ» мягкий, сцепление мягкое, а тормоз — колом. На «зубилах», к примеру, наоборот — сцепление жёсткое, газ жестковат, зато тормоз мягкущий

Причины износа задних тормозных колодок ока

1. Интенсивное использование тормозов

Задние тормозные колодки ока подвергаются большим нагрузкам в процессе торможения. Если автомобиль используется для городского или частого стоп-энд-го движения, колодки быстрее изнашиваются. Частое резкое торможение также может привести к ускоренному износу колодок.

2. Повреждения или неправильное обслуживание тормозной системы

Неправильная установка или несоответствие компонентов тормозной системы Ока может привести к неравномерному износу задних тормозных колодок. Повреждение элементов тормозной системы, таких как сгибы тормозных трубок или цилиндры тормозных колодок, также может вызвать быстрый износ колодок.

Основные причины износа задних тормозных колодок ока:
Интенсивное использование тормозов;
Повреждения или неправильное обслуживание тормозной системы;
Плохое качество колодок;
Неисправность регулятора тормозных сил.

Важно регулярно проверять и обслуживать тормозную систему автомобиля Ока, чтобы предотвратить износ колодок и обеспечить безопасность на дороге

Доработка тормозов

Один из основных недостатков тормозных механизмов «Ока» — они не унифицированы с деталями других моделей ВАЗ. То есть, если узлы, относящиеся к приводу можно найти практически в любом автомагазине, то детали для рабочих механизмов придется поискать.

Выходом из ситуации может стать доработка механизмов для установки деталей от иных авто. К примеру, на «Ока» подходит задний тормозной цилиндр от ВАЗ 2101-2107, но после небольшой переделки щита.

Некоторые автовладельцы полностью модернизируют заводские рабочие механизмы, по сути, заменяя «родные» узлы на механизмы от ВАЗ-2108 или других моделей.

Ввиду простоты конструкции тормозная система «Ока» достаточно легко поддается переделкам и доработкам.

Рабочие механизмы

На ВАЗ «Ока» используется два их типа – дисковые (спереди) и барабанные (на задней тележке).

Передние механизмы состоят из дисков невентилируемого типа, фиксируемых на ступице, суппортов с так называемой плавающей скобой и колодок с фрикционами, устанавливаемых в специальные направляющие, закрепленных на неподвижной части ступицы.

Суппорт – однопоршневой, поэтому рабочий поршень воздействует только на одну колодку, но за счет плавающей скобы при торможении сам суппорт своим корпусом поджимает и вторую колодку к диску.

Задние механизмы состоят из:

Тормозного щита;
Барабана;
2-х колодок;
Рабочего цилиндра (двухпоршневого);
Механизма стояночного тормоза;

Щит неподвижный элемент и на нем закрепляется ряд составных компонентов – цилиндр, колодки, механизм ручника. Тормозной барабан входит в конструкцию ступицы колеса и является подвижным (вращающимся).

В целом, рабочие механизмы по конструкции идентичны ВАЗ-2108, но отличаются размеры – диаметр и толщина тормозного диска меньше, соответственно колодки и суппорт тоже компактнее. То же касается и задних механизмов.

Неисправности, их признаки

Простая конструкция системы хоть и обеспечивает надежность, но неисправности с ней случаются. К неисправностям привода относятся:

«Завоздушивание» системы;
Неисправность усилителя;
Сильный износ или заклинивание поршней ГТЦ;
Повреждение магистралей;
Утечки жидкости в местах соединения и на уплотнителях;
Нарушение работы регулятора;

Сопровождаются такие поломки снижением эффективности работы тормозов или полным их отказом. По большей части для устранения неисправностей необходима замена неисправных узлов или некоторых их составляющих (касается уплотнителей).

У рабочих механизмов возникают иные проблемы:

Заклинивание поршней;
Критический износ дисков, барабанов, колодок;
Нарушение геометрии диска или барабана;
Повреждение уплотнителей на цилиндрах;
Подклинивание суппорта на направляющих;
Разрушение стяжных пружин барабанных механизмов;

Сопровождаются такие поломки отказом тормозной системы, неправильной их работой.

Основными признаками проблем с тормозами являются:

Следы утечки жидкости возле составных компонентов системы;
Необходимость частого подлива рабочей жидкости до уровня;
«мягкая» или «жесткая» педаль;
Существенное увеличение тормозного пути;
Увод автомобиля при движении или торможении в одну из сторон;
Вибрация руля при торможении;
Резкие сторонние звуки во время торможения;

Любые неисправности тормозов сразу же проявляются, при этом благодаря простой конструкции системы диагностика и выявление поломки осуществляется достаточно быстро. Также практически все составляющие ее располагаются в местах со сравнительно простым доступом. К примеру, чтобы добраться до ГТЦ или регулятора, достаточно снять запаску, которая в «Ока» располагается в подкапотном пространстве. А чтобы визуально оценить состояние рабочих механизмов, нужно всего лишь снять колеса.

Некоторые виды неисправностей узлов тормозной системы удается устранить путем переборки и замены изношенных элементов. Детали для ремонта некоторых узлов продаются в виде ремкомплектов. Так, можно купить ремкомплект тормозного суппорта «Ока» или барабанного тормоза, набор расходных материалов и деталей к ГТЦ. Но такие наборы продаются не для всех компонентов системы, и если вышел из строя усилитель, то он заменяется полностью, поскольку ремонту этот компонент не подлежит.

Как снять тормозной барабан – несколько способов

На сегодняшний день все еще огромной популярностью пользуется барабанная тормозная система, так что вопрос, как снять тормозной барабан, не потерял своей значимости. Чтобы сделать это самостоятельно, мы предлагаем вам небольшую, но емкую инструкцию.
1. Снятие тормозного барабана – зачем осваивать эту операцию?
Как известно, данный тормозной механизм состоит из неподвижной части (колодок или ленты) и подвижной (сам барабан), а процесс торможения происходит посредством механического трения этих частей, таким образом, скорость вращения колес замедляется вплоть до полной остановки. Барабанный тормоз имеет ряд преимуществ, среди которых низкая ценовая политика, простота и эффект механического самоусиления. Ведь нижние части колодок жестко связаны между собой, и когда происходит трение между барабаном и передней колодкой, создается дополнительное усилие, которое прижимает к нему еще и заднюю колодку, что многократно увеличивает тормозящее действие.
Снятие тормозного барабана – довольно распространенная процедура, ведь на его состоянии не самым благоприятным образом отражается качество нашего дорожного покрытия. Также негативное влияние имеет и повышенная влажность воздуха, которая способствует возникновению коррозии, агрессивный стиль вождения и резкое торможение приводит к его перегреву, не стоит уже говорить о ДТП, после которых вполне возможно менять надо будет не только тормозную систему, но и весь автомобиль. Так что все вышеперечисленные факторы приводят к возникновению ржавчины, царапин, борозд, а также другим механическим повреждениям, которые легко выявить при визуальном осмотре.
Кроме того, потребность в снятии барабана возникает и в случае, когда необходимо оценить состояние накладок тормозных колодок или при поломке тормозного цилиндра.
2. Как снять тормозной барабан без посторонней помощи?
Может показаться, что сделать это просто, но это, к сожалению, не всегда так, поэтому рассмотрим несколько способов, с помощью которых возможно решить данную проблему. Сначала рассмотрим самый кровожадный метод. Поднимаем на домкрат нужное колесо (с которого необходимо снять барабан), под остальные устанавливаем противооткатные башмаки. Далее демонтируем колесо, а вместе с ним и направляющие шпильки. Кладем под мост тюльку и затем опускаем автомобиль, чтобы он как можно плотнее сел на нее.
Теперь садимся за руль, заводим авто и включаем третью передачу, как только стрелка на тахометре показывает 3-4 тысячи оборотов, резко нажимаем на тормоз. Скорей всего, барабан будет сорван с первой же попытки, однако если результата нет, то попробуйте повторить все еще раз. Данный метод имеет ряд недостатков, прежде всего, он не безопасен, и в округе никого не должно быть, так как барабан может сорваться и полететь в любом направлении, а во-вторых, его нельзя применять, если не исправен тормозной цилиндр.
3. Как упрощает работу съемник тормозных барабанов и кипяток?
Более щадящие методы снятия потребуют некоторых приспособлений или навыков. Для второго способа нам необходим съемник тормозных барабанов. Сегодня не представляет никакого труда приобрести его в специализированном магазине. Но при желании сделать его можно и самостоятельно. Расчет съемника тормозных барабанов заключается в изготовлении необходимых деталей, а именно: держателя (его, кстати, лучше заказать у фрезеровщика, чтобы он был сделан из цельной болванки) и захватов, которые будут закреплены к держателю при помощи болтов. Чертежи или образцы можно всегда найти в сети интернет, а сборка конструкции не сложнее детского конструктора.
Третий способ подойдет в том случае, когда барабан невозможно снять из-за коррозии, поэтому для решения возникшей проблемы его необходимо разогреть, чтобы разорвать столь прочную связь. Сделать это довольно легко, достаточно просто облить его кипятком, при этом учтите, что нагрев должен быть равномерным, дабы свести риск коробления к минимуму. Не забудьте надежно защитить кожу рук, иначе ожогов не избежать. После такого расширения, можно свободно срывать болты, крепящие тормозной барабан к оси.

Рубрика: Последние новости, Советы специалистов

Замена колодок спереди

Следующая операция технического обслуживания тормозов, которую периодически придется выполнять – замена расходных материалов, в частности – тормозных колодок.

Поскольку на малолитражке используется два типа рабочих механизмов, то следует знать, как правильно поменять тормозные колодки на «Ока».

На передних колесах эта операция выполняется так:

Авто обездвиживаем;
Выдомкрачиваем колесо, на котором меняются колодки;
Снимаем колесо;
Из кронштейна на амортизационной стойке выводим тормозной шлаг;
Отгибаем усики стопорных колец, предотвращающих самовольное раскручивание болтов крепления суппорта;

Выкручиваем крепежи суппорта;
Снимаем суппорт и подвешиваем его на стойке с помощью проволоки (чтобы резиновый шланг не был натянут);
Извлекаем изношенные колодки;

Перед установкой новых колодок «утапливаем» поршень в рабочем цилиндре, чтобы суппорт смог «сесть» на новые колодки;
Собираем узел обратно.

Аналогично разбирать механизм придется, если необходима замена тормозного диска «Ока». То есть, чтобы его снять, предварительно следует демонтировать суппорт, а после:

Выкручиваем крепление направляющей колодок и снять ее;
Откручиваем болт крепления диска к ступице;
Снимаем диск вместе с дистанционным кольцом (при необходимости их можно сбить, используя молоток и деревянную наставку);

Далее остается только собрать все обратно, установив новый диск.
