Установка тормозного диска и шаровой опоры
После того, как вы успешно заменили салник полуоси на вашем УАЗ Патриот, время установить тормозной диск и шаровую опору. Это важные элементы, которые обеспечивают безопасность и надежность работы вашего автомобиля.
Установка тормозного диска
Для начала, убедитесь, что тормозной диск, который вы собираетесь установить, соответствует требованиям производителя и правильно подходит к вашему УАЗ Патриот. Далее, следуйте инструкциям:
- Очистите поверхность ступицы от грязи и ржавчины.
- Сверьтесь с руководством по эксплуатации по поводу правильного расположения и ориентации тормозного диска.
- Установите тормозной диск на ступицу и правильно закрепите его при помощи болтов.
- Убедитесь, что тормозной диск надежно закреплен и не имеет люфта.
Установка шаровой опоры
Шаровая опора должна быть заменена при замене салника полуоси, чтобы обеспечить безопасность и плавность хода автомобиля. Вот как установить шаровую опору:
- Убедитесь, что новая шаровая опора соответствует требованиям производителя вашего УАЗ Патриот.
- Поместите шаровую опору в правильное положение на нижний контрольный рычаг.
- При помощи подходящего инструмента или пресса, аккуратно установите шаровую опору до конца. При этом следите за тем, чтобы не повредить резьбу и другие части.
- Проверьте, что шаровая опора надежно закреплена и не имеет люфта.
Теперь, после успешной установки тормозного диска и шаровой опоры, ваш УАЗ Патриот готов выйти на дорогу с новым салником полуоси и надежными тормозами.
Назначение сальника полуоси заднего моста
Как уже отмечалось главная роль рассматриваемого нами расходника — обеспечение герметичности корпуса полуоси. Сальник расположен непосредственно на самой полуоси, поэтому он подвержен воздействию вращающихся элементов заднего привода. Изделие выглядит как обычный резиновый кольцевой уплотнитель, которому со временем свойственно терять эластичность, что приводит к неспособности предотвратить течь смазки.
Узнать о выходе из строя сальника весьма просто. В месте его установки будут наблюдаться следы смазки. Для этого владельцу следует заглянуть в область расположения задних ступиц.

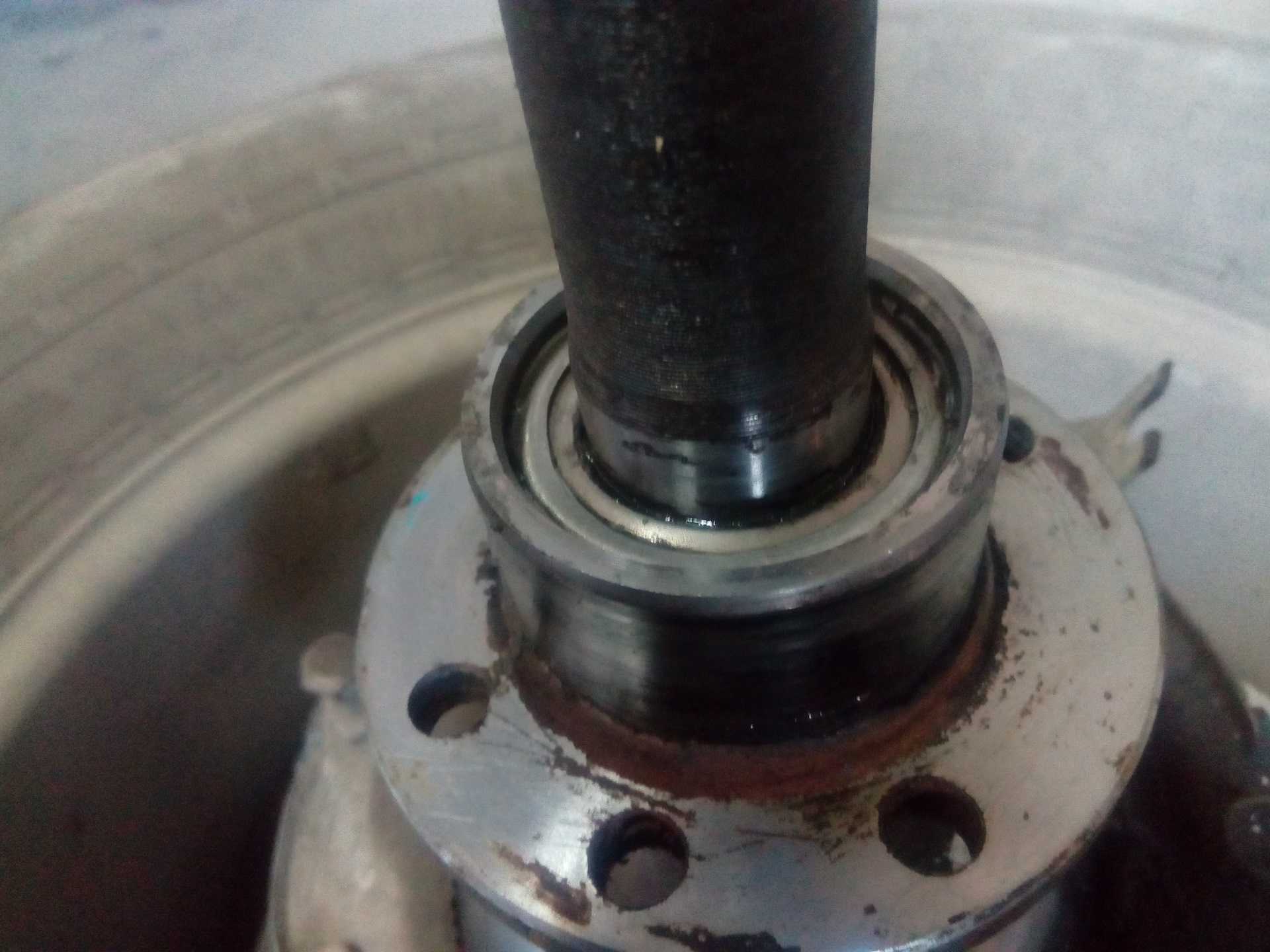

Сама замена сальника полуоси не является сложной процедурой, хотя достаточно трудоемка, потому что предполагает демонтаж не только колес, но и ступиц. Стоимость новых сальников не расстроит владельца, поскольку она не превысит 150 руб. за единицу.
Даже разница в 1 мм недопустима, поскольку установленный на автомобиль УАЗ Патриот такой сальник гарантированно спровоцирует течь масла. А это значит, что процедуру потребуется повторить. Поэтому принимаем меры по избеганию этого досадного момента и внимательно изучаем размеры требуемого изделия.
О ремонте сальника речь не идет, поскольку эта категория деталей не подлежит таковому действию. Единственный вариант – замена сальника полуоси.
Далее рассмотрим непосредственно, как правильно выполняется замена сальника задней ступицы.
Как заменить сальник полуоси УАЗ Патриот
Что делать, если масло из поворотного кулака течет по колесу и оставляет след из масляных брызг? И при осмотре открывается вид на течь между редуктором и карданом? Это прямое указание на замену сальника полуоси. Со временем сальники вырабатываются у всех, поэтому иметь представление об их замене просто необходимо. Если еще немного повременить с заменой сальника полуоси УАЗ Патриот, то заклинивание шестерней будет гарантировано. Перед разборкой нужно еще удостовериться в том, что не засорен сапун и нет избытка масла в картере, т.к. это тоже может проявляться масляной течью по колесу.
Сегодня мы наглядно расскажем и покажем, как это сделать, не загоняя свой Патрик на сервисный центр. Итак, если диагноз ваш, и вы готовы немного испачкаться, то поехали.
Алгоритм замены сальника полуоси УАЗ Патриот
Ставим Патр на домкрат и демонтируем колесо. Пока вроде бы все просто, но нужно не забыть поставить машину на стояночный тормоз, а также для страховки подкинуть упоры под задние колеса.
Следующий этап – снимаем сам поворотный кулак.
Для демонтажа этого узла сначала снимаем тормозной диск в сборе. Прежде, чем отвинтить болты, страхуем проволокой, чтобы не повредить шланг. Осталось вывинтить 6 болтов, которыми к кулаку крепится цапфа.

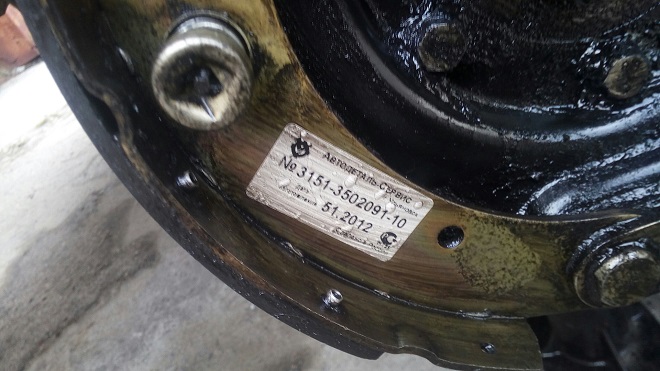

Цапфу снимаем вместе с тормозным щитом, ступицей и ее муфтой, которая отключает ступицу от колеса.
Итак, вынули полуось, теперь отсоединяем наконечник рулевой тяги от поворотного кулака (нужно будет открутить 5 болтов).

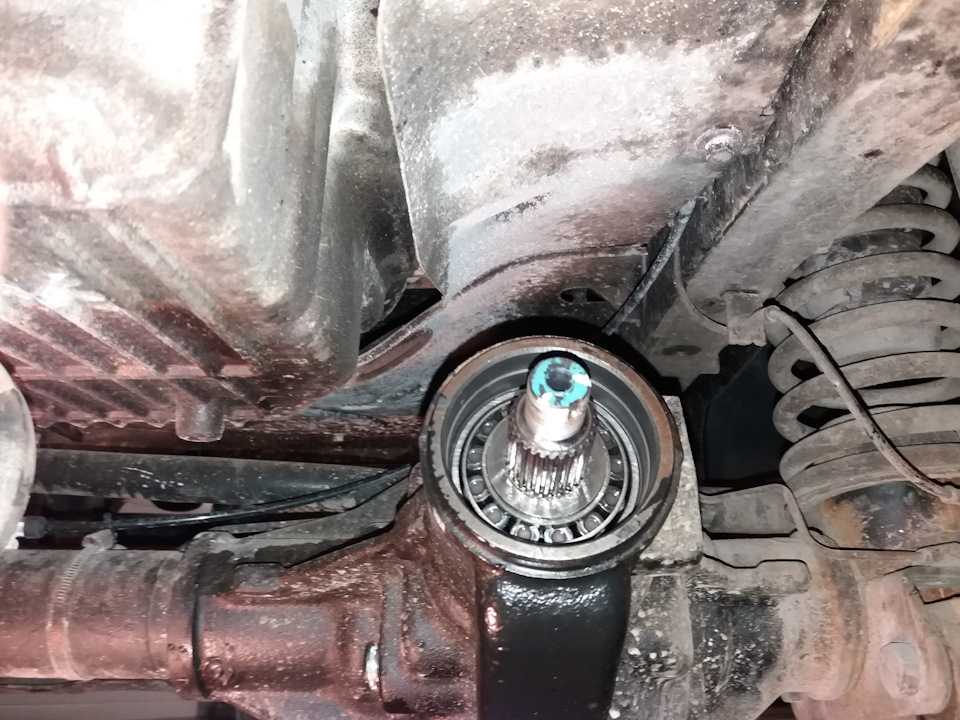

Чтобы извлечь сальник поддев его отверткой, поворотный кулак нужно крепко зафиксировать в тисках.
Теперь о реверсе сборки – прежде, чем все смонтировать в обратном порядке, нужно смазать новый уплотнитель хорошим слоем густой смазки типа Литола. Очевидно, что собирать нужно все в обратном порядке
Но есть важные моменты, на которые обязательно нужно обратить внимание, чтобы сборка была качественной и надежной:
Довольно часто при сборке забывают поставить на место ограничитель поворота колес. Если его не поставить и не отрегулировать, то скат будет упираться в крыло автомобиля, а это чревато созданием аварийных ситуаций. Как минимум, будет повреждено ЛКП в подкрылках, как максимум – срыв резины, колес, заносы.
Полиуретановые уплотнители существенно дороже резиновых, но и эксплуатационный ресурс у них больше раз в пять. Т.к. вы уже столкнулись с довольно трудозатратным процессом разборки, то может не стоить дешевить и купить не резиновый уплотнитель за 100 рублей, а полиуретановый сальник, устойчивый к износу и механическим воздействиям.
Защита рулевых тяг является барьером от грязи, пыли и механических воздействий. Ее стоит установить, чтобы ваши труды по замене сальника полуоси УАЗ Патриот не увенчались кратковременным успехом.
Если уже беспокоиться о предохранении узла со всех сторон, то пригодится защита DZK для КПП и РК DYMOS УАЗ Патриот. В итоге к сальнику будет полностью закрыт доступ дорожной грязи с механическими включениями.
https://youtube.com/watch?v=6xp2nDmeVkw
Источник
Включение и отключение моста
Крутящий момент передается к редуктору переднего моста при помощи карданного вала со шлицевой муфтой, подсоединенного к 2-ступенчатому раздаточному редуктору. На автомашинах Патриот встречаются 2 разновидности раздаточных коробок: с механическим управлением (российская конструкция) и с электрическим приводом (редуктор Dymos, используется с середины 2013 г.).
Алгоритм управления раздаточной коробкой старого образца:
- Нажать на педаль сцепления до упора.
- Перевести рычаг управления редуктором в требуемое положение, алгоритм управления указан на пластиковом набалдашнике рукоятки. Завод-изготовитель допускает переход на режим передачи крутящего момента к 2 мостам с использованием прямой передачи в раздаточной коробке на скорости до 60 км/ч.
- Отпустить педаль сцепления и продолжить движение с активным приводом на все колеса. Для отключения переднего моста необходимо снова нажать на педаль сцепления, а затем установить рычаг раздаточного редуктора в нейтральное положение.
Для включения переднего моста на машинах с коробкой Dymos необходимо повернуть шайбу в требуемое положение. Конструкция трансмиссии допускает включение полного привода во время движения, но если требуется активировать пониженный ряд, то автомобиль следует остановить. Затем необходимо перевести основную коробку в нейтральное положение, что позволит включить пониженный ряд в раздаточном редукторе.
Немного теории о сальниках полуосей
По факту сальник — уплотнение полуоси, предотвращающее утечку рабочей жидкости из дифференциала или коробки передач. Он также препятствует попаданию загрязнений внутрь функциональных узлов. Сальник полуоси можно найти в нескольких местах автомобиля:
- На авто с полуразгруженной полуосью такие уплотнители находятся во внешнем конце трубы оси.
- На грузовиках или внедорожниках с передними осями CV этот уплотнитель расположен на внутреннем конце оси, где он входит в дифференциал.
- На переднеприводных машинах сальник находится на внутреннем конце оси там, где он входит в коробку передач.
На переднем мосту типа “Спайсер” в УАЗе “Патриот” сальник полуоси “сидит” в стыке моста с шарниром. 30
Вам будет интересно почитать здесь: как включить передний мост на буханке
Полезный материал здесь: замена подвесного подшипника уаз патриот

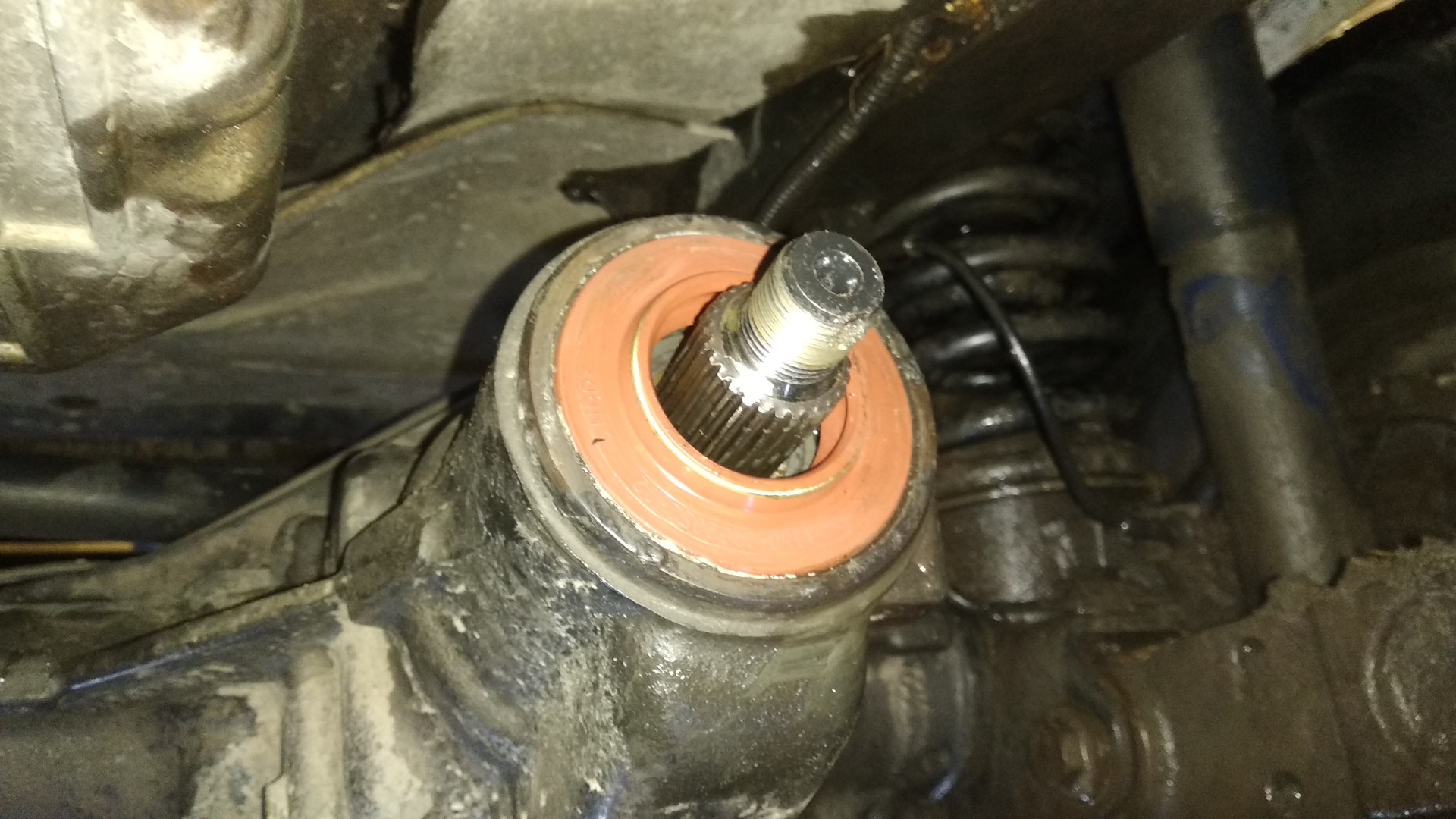

На “Патриотах” устанавливается сальник, представляющий собой резиновый (редко полиуретановый) уплотнитель в виде кольца с интегрированными в него пружинами. Понятно, что такое изделие неизбежно будет деформироваться. Это недорогой расходник, если брать резиновую деталь, с довольно коротким сроком службы. Запчасть из полиуретана чуть подороже, но имеет более продолжительный срок эксплуатации.
Рекомендуем почитать здесь: сальник хвостовика уаз буханка
Итак: нужна замена сальника переднего моста УАЗ “Патриот”, если вы заметили:
- следы масла, вытекающего из поворотного кулака;
- масляные подтёки в месте соединения кардана и редуктора.
Вас может заинтересовать: масляный фильтр на уаз патриот
Популярный контент: рессоры уаз патриот
Осуществите это мероприятие как можно скорее: если вытечет достаточное количество смазки, то заклинит шестерни. А это уже другой объём и стоимость ремонта.
Снятие колес и колодок
Перед началом замены салника полуоси необходимо снять колеса с автомобиля. Для этого выполните следующие действия:
Шаг 1: Поднимите автомобиль на подхватку или используйте гидравлический домкрат. Убедитесь в надежной фиксации автомобиля и отсоедините аккумулятор.
Шаг 2: С помощью гаечного ключа или пневмогайковера, открутите колесные гайки на передних и задних колесах, но не снимайте их полностью.
Шаг 3: Подложите под крыло или подставьте подрезиненную подкладку, чтобы предотвратить возможное падение автомобиля при снятии колеса.
Шаг 4: Используя гаечный ключ или пневмогайковер, закрутите гаечные винты дополнительно полуконусом к колесу.
Шаг 5: Полностью снимите гайки с переднего или заднего колеса и аккуратно снимите колесо с автомобиля. Установите колесо в безопасное место, чтобы избежать его повреждения.
Шаг 6: Для того чтобы снять колодку с полуоси, вам понадобятся специальные инструменты. Отверните болты колодки с помощью гаечного ключа или пневмогайковера и аккуратно снимите колодку.
После выполнения этих действий, вы можете приступить к следующему этапу замены салника полуоси УАЗ Патриот.
Включение и отключение моста
Крутящий момент передается к редуктору переднего моста при помощи карданного вала со шлицевой муфтой, подсоединенного к 2-ступенчатому раздаточному редуктору. На автомашинах Патриот встречаются 2 разновидности раздаточных коробок: с механическим управлением (российская конструкция) и с электрическим приводом (редуктор Dymos, используется с середины 2013 г.).
Это Вас заинтересует: раздатка уаз патриот даймос
Алгоритм управления раздаточной коробкой старого образца:
- Нажать на педаль сцепления до упора.
- Перевести рычаг управления редуктором в требуемое положение, алгоритм управления указан на пластиковом набалдашнике рукоятки. Завод-изготовитель допускает переход на режим передачи крутящего момента к 2 мостам с использованием прямой передачи в раздаточной коробке на скорости до 60 км/ч.
- Отпустить педаль сцепления и продолжить движение с активным приводом на все колеса. Для отключения переднего моста необходимо снова нажать на педаль сцепления, а затем установить рычаг раздаточного редуктора в нейтральное положение.
Полезный материал здесь: как снять педаль сцепления на уаз буханка
Для включения переднего моста на машинах с коробкой Dymos необходимо повернуть шайбу в требуемое положение. Конструкция трансмиссии допускает включение полного привода во время движения, но если требуется активировать пониженный ряд, то автомобиль следует остановить. Затем необходимо перевести основную коробку в нейтральное положение, что позволит включить пониженный ряд в раздаточном редукторе.
Интересный материал тут: раздатка уаз буханка устройство
Сальник и его особенности
На УАЗ Патриот сальники полуоси переднего моста представляют собой резиновые уплотнительные кольца со специальными пружинками, которые участвуют в процессе уплотнения. Малейшая деформация данных устройств приводит к образованию течи масла.
В настоящее время на УАЗ Патриот выпускаются уплотнители из резинового и полиуретанового материалов. Резиновые уплотнители имеют невысокую стоимость (около 100 рублей за штуку), но при этом и непродолжительный срок службы. Полиуретановые изделия имеют высокую стоимость и соответственно продолжительный срок службы. Но найти полиуретановые уплотнители не так и просто.
Замена изделий
Если вы обнаружили течь масла в области поворотного кулака, то важно провести такие мероприятия, как замена уплотнителей. При этом необязательно осуществлять замену уплотнителей с обеих сторон, если течь наблюдается только в одном месте
Итак, рассмотрим, что же представляет собой замена сальника полуоси переднего моста на внедорожнике УАЗ Патриот.

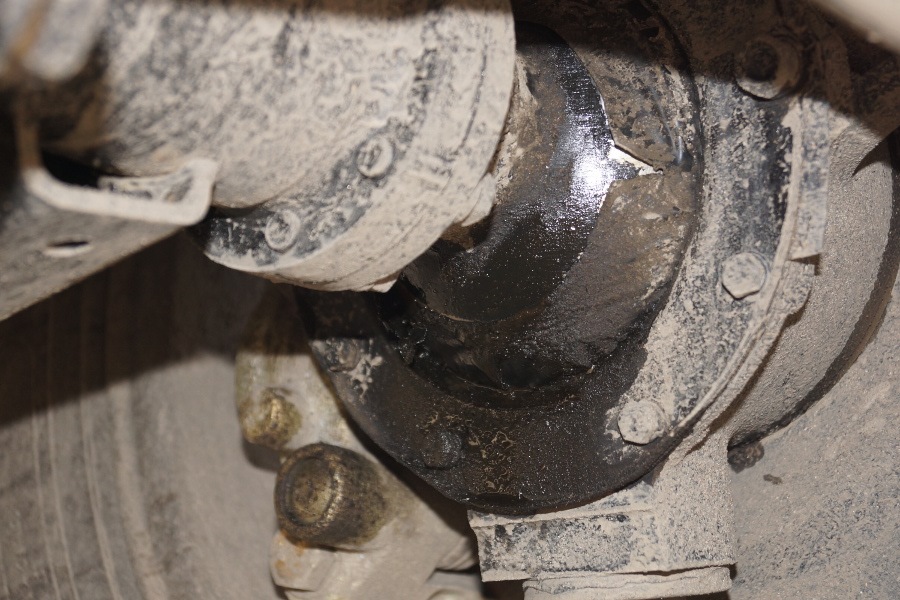

Течь из поворотного кулака
- Для начала автомобиль необходимо установить на ровной поверхности и поддомкратить ту часть, где требуется замена детали.
- После этого нужно снять колесо.
- Осуществляется демонтаж поворотного кулака. Для этого выполняются следующие действия:
- извлекается тормозной диск;
- демонтируется цапфа в комплекте со ступицей, тормозным щитом и ступичной муфтой;
- осуществляется снятие полуоси;
- отсоединяется наконечник рулевой тяги от поворотного кулака;
- осуществляется вывинчивание пяти болтовых соединений и производится снятие поворотного кулака.
Подводя итог, важно отметить необходимость и важность проведения работ по замене изношенных уплотнителей на УАЗ Патриот. Если не проводить ремонтные работы, и не менять износившиеся детали, то это может вызвать не самые благоприятные последствия, поэтому важно периодически заезжать на смотровую яму и созерцать строение вашего внедорожника снизу
Таким образом, с помощью периодического визуального осмотра, удается предотвратить неблагоприятные последствия в 60% случаев, поэтому следите за техническим состоянием вашего авто и вовремя осуществляйте ремонтные работы.
Популярная российская модель внедорожника УАЗ буханка оснащена задним и передним ведущими мостами. Они хоть и выполняют одинаковые тяговые функции, однако имеют некоторые конструктивные различия.
Главная особенность ведущих механизмов состоит в том, что передний мост, кроме мостовой балки с дифференциалом, дополнительно имеет карданные шарниры равных скоростей по своим углам с редуктором.
Основные типы неисправностей и их причины
Посмотрим на возможные неисправности, подстерегающие водителя при эксплуатации УАЗ Патриот, связанные с конструкцией моста. Как правило, связаны они с чрезмерным износом либо эксплуатацией в тяжелых условиях, либо естественным старением металлических составляющих и могут выражаться в следующих признаках:
- Увеличение уровня шума в работе моста, что может быть вызвано сработкой подшипников дифференциала, их некорректной регулировкой либо недостаточным уровнем смазки в поддоне картера.
- Возникновение стуков в момент трогания машины с места — чаще всего обусловлено износом оси сателлитов.
- В работе переднего моста Патриота могут увеличиваться шумы в процессе разгона и/или торможения. Связано это, как правило, с нарушенным зазором шестеренок главной передачи или плохим зацеплением. Другой причиной явления могут быть увеличенные зазоры самих подшипников.
- Снижение (потеря) уровня масла губительна по ряду причин. Во-первых, сальник моста сразу теряет в своей упругости. Во-вторых, хуже держится крышка моста, а также изнашиваются сальники внутренних шарниров.
- Если в процессе прохождения поворотов наблюдается шум, то, скорее всего, речь идет об износе ШРУСов.
Также будет интересно почитать: ЗМЗ 409 — 2.7-литровый двигатель для Патриота и других УАЗов
Как проверить правильность регулировки моста УАЗ Патриот.
Чтобы проверить правильность регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Перед тем как, что-то делать проверьте температуру моста после быстрой езды. Если мост сильно греется, то точно можно утверждать, что его, как минимум, необходимо регулировать. Если такой мост не чинить, то рано или поздно он заклинит.
1. Открутите кардан от моста. На поднятом автомобиле, вращая рукой фланец моста (место крепления кардана) в обоих направлениях, можно прочувствовать наличие обломанных зубов, оценить состояние подшипников и другие проблемы.
2. Сняв крышку моста, проверьте состояние зубов на главной передаче и дифференциале, проворачивая мост. Не должно быть трещин, выработки, шероховатости в местах пятна контакта, срезов и оторванных зубов. Оцените место пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и обломанных элементов. Перечисленные проблемы реально бывают. Если все целое, то мост можно отрегулировать. Если есть проблемы, то…
3. Проверьте наличие поперечных зазоров в подшипниках. Если зазоры есть, то мост надо регулировать, пока он не заклинил.
4. Проверьте правильность зацепления главной передачи. Для этого окрасьте зубья главной передачи краской из аэрозольного баллона и проворачивая мост в обе стороны определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях шестерен главной передачи моста УАЗ Патриот.
На следующем фото пример не правильной регулировки главной пары и наличие шероховатостей в местах контакта:
После регулировки заднего моста не должно быть осевого зазора в подшипниках ведущей шестерни главной передачи и в подшипниках дифференциала главной передачи. Осевой зазор в подшипниках моста является основной причиной его шума и заклинивания из-за разрушения зубьев в главной паре. Существует очень не много мастеров, кто умеет правильно сделать регулировку главной пары моста. Инструкции в интернете не очень помогают, так как процесс итерационный, требующий не только способности, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендациям наших клиентов для переборки ведущих мостов и КПП, в том числе и иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.
Замена масла
В трансмиссию УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Слишком качественное мало может течь через некачественные сальники.
Очень часто в заднем мосту со временем, из-за попадания в него влаги, масло превращается в густую не текучую жижу. Простая замена масла в таком мосту не имеет должного эффекта. Если вы не уверены, то снимите крышку моста и полуоси и прочистите мост. Не питайте иллюзий — если сапуны не выведены, если ездили по воде, если прошло много времени, и т.д., то в мосту уже не масло. Причем жижа находится не в редукторе, а ближе к ступицам. Т.е. ступичные подшипники заднего моста практически не смазываются.
Сапуны. Вывод сапунов в подкапотное пространство
Эту доработку рекомендуем сделать абсолютно всем, тем более, что затраты на нее относительно небольшие.
Сапуны на мостах необходимо вывести в подкапотное пространство, чтобы в мост ни при каких обстоятельствах не попала вода. Для этого обычно используют тормозные шланги и тормозные трубки. Проще использовать масло стойкие шланги.
На конце трубок под капотом устанавливают пластмассовый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубки загибают вниз, чтобы вода не попала в мост даже если автомобиль уйдет в воду больше, чем место расположения конца трубок.
На автомобилях с компрессором при экстремальной эксплуатации иногда создают избыточное давление воздуха в трансмиссии — как бы раздувают мосты, коробку и раздатку изнутри. Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.
Иногда на конец трубки устанавливают расширительных бачок с воздушным шариком для создания объема. В этом случае полностью закрывается связь внутреннего пространства моста с атмосферой. При изменении объема воздуха в мосту при нагреве и охлаждении воздушный шар надувается или сжимается.
Если вы проехали через брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция завода производителя. Делайте выводы.
Сальник хвостовика переднего моста уаз патриот
Ранее я писал о том, что передний мост в масле и сразу понять откуда течет было невозможно. По совету старших товарищей я вытер мост насухо и проехал еще сотню км, после чего стало ясно — сальник.
Сегодня, в рамках производства работ с передним мостом, пока масло слито, я поменял и сальник тоже. Процесс в общем простой, разбираем, предварительно нанося отметки белым маркером, чтобы потом все собрать в начальном соотношении частей по отношению друг к другу:
Открутили законтренную гайку, сняли ее и шайбу, сняли фланец (снялся легко руками):
Старый сальник вынул, протер начисто:

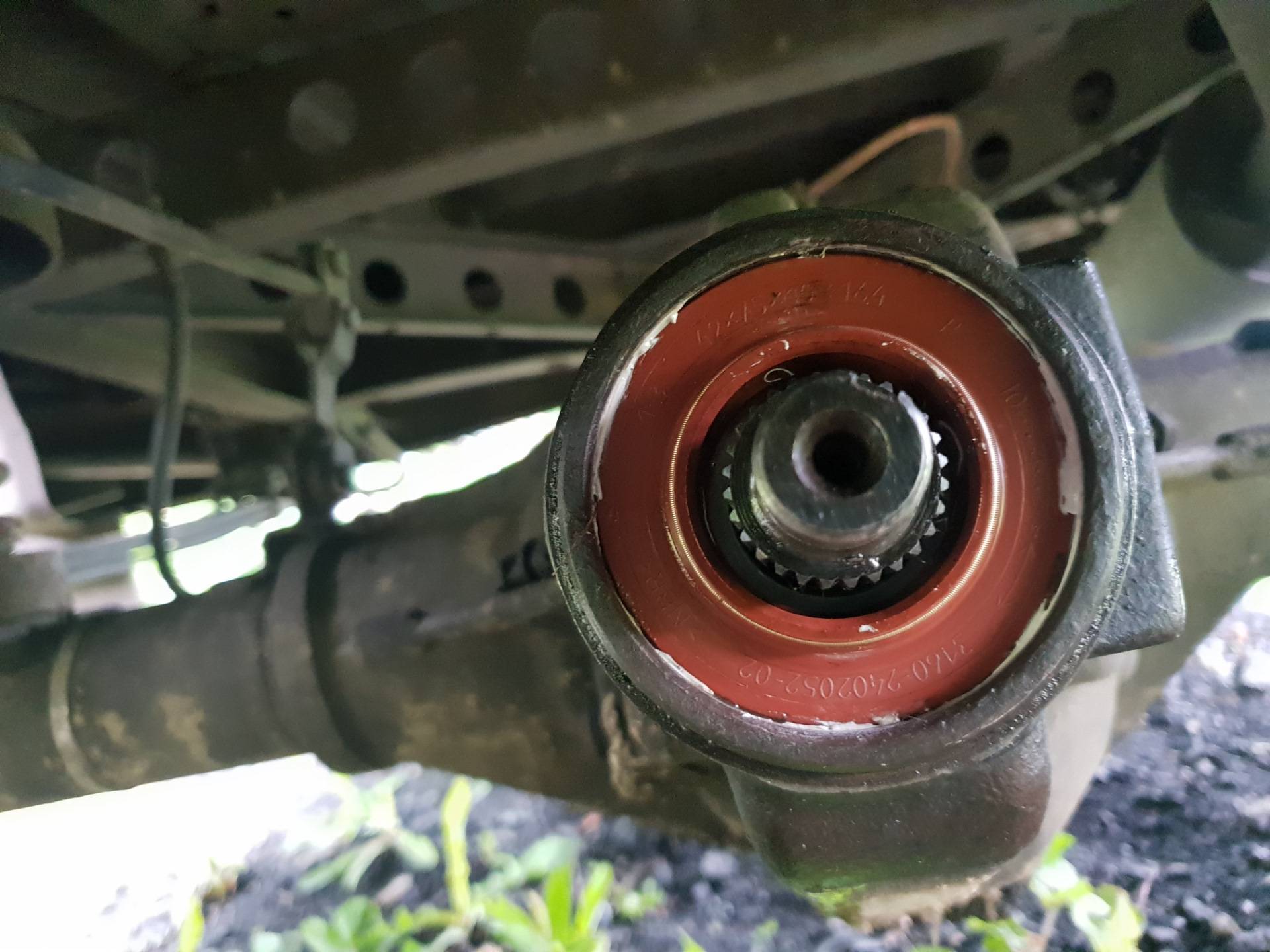

Запрессовал новый сальник:
Ну и собрал все в обратном порядке. Гайка фланца была закручена в то же самое положение, в котором она находилась до разборки. Масло залито в мост.
На все провсе ушло 45 минут.
Цена вопроса: 230 ₽ Пробег: 5800 км
Как защитить кулак от износа
Если буханка куплена недавно, то автовладелец при вращении руля может слышать неприятные звуки металла трущегося о металл без смазки. Кулаки на УАЗе можно защитить при помощи литола.
При отсутствии опыта ремонта авто кулаки можно литолом обмазать только снаружи. Более продвинутые в ремонте водители могут, открутив круговой сальник, придвинуть его к середине автомобиля и залить литол в образовавшуюся щель.
Никогда не нужно забывать о необходимости проведения профилактических осмотров зажимных втулок поворотного кулака, замены смазки в поворотном кулаке и выявления люфта в подвеске.
Если поворотный кулак нуждается в ремонте, его можно провести самостоятельно или обратившись в авторемонтную мастерскую.
Грамотный ремонт фронтального моста УАЗ «буханка»
УАЗ 3741 — вэдовый российский грузопассажирский автомобиль, в прошлые годы выпускавшийся под индексом УАЗ 452. За соответствующую форму кузова получил народное прозвище «буханка». В заводской комплектации имеет цельнометаллический кузов, рессорную подвеску и 4 ведущих моста с неблокирующимися дифференциалами, передающими усилие на нашему клиенту остается 4 колеса.
Задний привод неизменный, фронтальный — подключаемый. Мосты унифицированы с УАЗ 31512. Грузоподъемность — 850 кг. Клиренс — 220 мм. Ремонт фронтального моста УАЗ 3741 требуется нечасто, так как конструкция его достаточно надежная. В основном все сводится к замене ступичных подшипников и масла в дифференциале, шаровых и шкворнях. Однако время от времени нужно снимать мост. И делать это приходится самостоятельно, потому что центры по обслуживанию УАЗ встречаются не всегда.
Замена сальника полуоси переднего моста уаз
В конструкции переднего моста внедорожника УАЗ Патриот имеется такой важный элемент, как сальник
Важность его основана на том, что благодаря ему, осуществляется уплотнение отверстия в месте соединения моста с поворотным кулаком. Со временем эксплуатации автомобиля сальники полуоси изнашиваются и приходят в негодность
Если данный элемент пришел в негодность, то — это чревато таким последствиями, как течь масла из моста, что в итоге может вызвать заклинивание шестерней
Поэтому очень важно всегда обращать внимание на главный признак неисправности уплотнителя — это наличие течи в области соединения кардана с редуктором. В данном материале рассмотрим, что же представляет собой сальник полуоси переднего моста Патриота и как осуществляется его замена
Как определить течь сальника ступицы переднего моста?
Сообщение nreisende » Вс сен 15, 2019 17:46
Сообщение Agent/Slaveg » Вт сен 17, 2019 05:30
Сообщение nreisende » Сб сен 21, 2019 16:53
Сообщение Agent/Slaveg » Вс сен 22, 2019 07:58
Сообщение Константин 57 » Вс сен 22, 2019 08:05
Сообщение nreisende » Вс сен 22, 2019 12:12
Сообщение Константин 57 » Вс сен 22, 2019 18:37
Сообщение nreisende » Пн сен 23, 2019 08:06
Сообщение Константин 57 » Пн сен 23, 2019 09:15
