Основные типы неисправностей и их причины
Посмотрим на возможные неисправности, подстерегающие водителя при эксплуатации УАЗ Патриот, связанные с конструкцией моста. Как правило, связаны они с чрезмерным износом либо эксплуатацией в тяжелых условиях, либо естественным старением металлических составляющих и могут выражаться в следующих признаках:
- Увеличение уровня шума в работе моста, что может быть вызвано сработкой подшипников дифференциала, их некорректной регулировкой либо недостаточным уровнем смазки в поддоне картера.
- Возникновение стуков в момент трогания машины с места — чаще всего обусловлено износом оси сателлитов.
- В работе переднего моста Патриота могут увеличиваться шумы в процессе разгона и/или торможения. Связано это, как правило, с нарушенным зазором шестеренок главной передачи или плохим зацеплением. Другой причиной явления могут быть увеличенные зазоры самих подшипников.
- Снижение (потеря) уровня масла губительна по ряду причин. Во-первых, сальник моста сразу теряет в своей упругости. Во-вторых, хуже держится крышка моста, а также изнашиваются сальники внутренних шарниров.
- Если в процессе прохождения поворотов наблюдается шум, то, скорее всего, речь идет об износе ШРУСов.
Также будет интересно почитать: ЗМЗ 409 — 2.7-литровый двигатель для Патриота и других УАЗов
Устройство, особенности конструкции и обслуживания.
На автомобили УАЗ Патриот и УАЗ Хантер, а также все модели на их базе, устанавливаются передние и задние одноступенчатые ведущие мосты типа Спайсер с неразъемным картером, названные так по фамилии американского инженера Кларенса Спайсера, автора более чем тридцати патентов и владельца компании Spicer Manufacturing Company, сейчас — Dana Corporation.
Передний и задний мост типа Спайсер начали устанавливать на автомобиля Уаз-3160 и Уаз-3162 Симбир, взамен мостов старой конструкции, а с них они уже по наследству перешли на УАЗ Патриот, УАЗ Пикап, УАЗ Карго и УАЗ Хантер.
Передний и задний мост типа Спайсер на УАЗ Патриот, устройство.
Передний мост комбинированный, одновременно выполняет функции ведущего и управляемого, представляет собой жесткую пустотелую балку, внутри которой размещены главная гипоидная передача и дифференциал. От главной передачи крутящий момент передается на передние ступицы через полуоси.
Полуось представляет собой единую деталь с шарнирами равных угловых скоростей (ШРУС) типа Рцеппа-Бирфильд, названным так по имени его изобретателя Альфреда Рцеппа и американской фирмы Бирфильд производившей его по патенту. Он компактнее шарнира Бендикс-Вейс на мостах Тимкен, может работать при больших углах и передавать больший крутящий момент.Передний мост УАЗ Патриот В настоящее время такими шарнирами комплектуется и передние мосты старой конструкции типа Тимкен до сих пор устанавливаемые на автомобили УАЗ легкового и грузопассажирского модельного ряда. По этой причине они обзавелись названием — гибридные мосты.
Задний мост представляет собой жесткую пустотелую балку, на концах которой на подшипниках установлены ступицы ведущих колес, а внутри размещены главная гипоидная передача и дифференциал. От главной передачи крутящий момент передается через полуоси на ступицу. Передний и задний мост имеют аналогичные по конструкции главные передачи и дифференциалы.Задний мост УАЗ Патриот
Особенности конструкции переднего и заднего моста типа Спайсер.
Мосты типа Спайсер во многом унифицированы с одноступенчатыми мостами старой конструкции типа Тимкен, у них одинаковые подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов.
Толщина подложки ведомой шестерни в новых мостах была увеличена на 8 миллиметров, это снизило шумность и повысило надежность главной передачи. Новый дифференциал может быть использован на старых одноступенчатых мостах с разъемным картером при условии установки на шипе чашки кольца-компенсатора.
Выпускаемые в настоящее время передние и задние мосты типа Спайсер имеют передаточное число главной передачи 4.111 или 4.625. Первые устанавливаются в основном на автомобили УАЗ с бензиновыми двигателями, а вторые – на автомобили с дизельными двигателями, и все автомобили начиная с 2015 модельного года.
На автомобили УАЗ Хантер и все модели на его базе устанавливаются так называемые узкие мосты с колеей 1445 мм, каталожный номер переднего моста 31605-2300011 — передаточное число главной передачи 4.111, или 31608-2300011 с передаточным числом 4.625. Каталожный номер заднего моста 31605-2400010-30 — передаточное число 4.111 или 31514-2400010-10 — с 4.625.
Особенности работы заднего моста
Сам по себе задний мост представляет специальную ось, которая соединяет два задних колеса и обеспечивает их синхронную работу. Необходим он для выполнения нескольких функций внутри машины:
- Данная ось передает крутящий момент. Это происходит за счет того, что дифференциал оси меняет скорость крутящего момента. Кроме того, она также влияет на работу вращения передних колес.
- Благодаря тому же дифференциалу может меняться угловая скорость передних колес. Это достигается из-за того, что распределяется крутящий момент на колесах. Благодаря этому автомобиль может проходить крутые повороты, не сбавляя скорости. А если полностью заблокировать дифференциал при буксировке одного колеса, возможно проехать труднодоступные участки дороги.
- Данная ось служит надежной опорой для колес и всего кузова, так как помогает грамотно распределить весь вес автомобиля. Благодаря этому нет сильного перенапряжения и машина легко переносит тяжести.
Всего существует два типа задних мостов: гражданские (колхозные) и военные (редукторные). Производители называют оси УАЗа гражданскими, так как те отлично приспособлены для поездок по самым необычным дорогам за пределами больших городов. Однако у народа данный тип оси называется колхозным. Все дело в том, что ось находится достаточно высоко над уровнем земли, в отличие от других автомобилей, и даже при поездках по деревенским дорогам не цепляется за какие-либо препятствия.
Но несмотря на все преимущества гражданской оси, опытные автолюбители рекомендуют покупать именно с военным мостом. Все дело в ряде преимуществ редукторной оси:
- Она намного выше, чем гражданская. Колхозная ось возвышается на 22 сантиметра над землей, в то время как военная — на все 30. Благодаря этому увеличивается проходимость машины в труднодоступных участках.
- Военная ось имеет большую тягу, за счет этого автомобиль способен переносить большие нагрузки, нежели машина с гражданским мостом. Как вариант, автомобили с легкостью могут помочь другим машинам и исполнить роль тягача с грузом. Кроме того, машина с легкостью проходит через вязкую грязь и другие препятствия.
- Редукторные оси надежнее хотя бы потому, что изначально создаются для работы военных. Для данных структур нужны цельные механизмы, которые будут работать без заминок. Но они также легко приспосабливаются для работы в гражданских условиях.
- В отличие от ряда других автомобилей, машины с редукторным мостом отличаются невысокой ценой и высоким качеством. Кроме того, обслуживание таких машин стоит недорого, в отличие от гражданских иномарок.
Полуось заднего моста УАЗ Патриот подает необходимые сигналы крутящему моменту, ее нужно регулярно настраивать, в противном случае задний мост начнет давать сбои, что негативно скажется на работе всего автомобиля. Насторожиться стоит, если вдруг при минимальных скоростях машина начала издавать странные звуки, которые до этого от нее не исходили. В этом случае источником всех проблем является не сам мотор, а задний мост, который не подкрутили вовремя. Причин, из-за которых появляется эта проблема, много. Опытные мастера выделяют как главную — слишком большие нагрузки, которые вынуждена брать на себя машина. В частности, выделяют те случаи, когда автомобиль слишком часто работает в качестве тягача. В этом случае нужно незамедлительно ехать в автосервис, либо исправлять недочеты самостоятельно.
Интересно! Электросхема УАЗ 3303
Включение и отключение моста
Крутящий момент передается к редуктору переднего моста при помощи карданного вала со шлицевой муфтой, подсоединенного к 2-ступенчатому раздаточному редуктору. На автомашинах Патриот встречаются 2 разновидности раздаточных коробок: с механическим управлением (российская конструкция) и с электрическим приводом (редуктор Dymos, используется с середины 2013 г.).
Это Вас заинтересует: раздатка уаз патриот даймос
Алгоритм управления раздаточной коробкой старого образца:
- Нажать на педаль сцепления до упора.
- Перевести рычаг управления редуктором в требуемое положение, алгоритм управления указан на пластиковом набалдашнике рукоятки. Завод-изготовитель допускает переход на режим передачи крутящего момента к 2 мостам с использованием прямой передачи в раздаточной коробке на скорости до 60 км/ч.
- Отпустить педаль сцепления и продолжить движение с активным приводом на все колеса. Для отключения переднего моста необходимо снова нажать на педаль сцепления, а затем установить рычаг раздаточного редуктора в нейтральное положение.
Полезный материал здесь: как снять педаль сцепления на уаз буханка
Для включения переднего моста на машинах с коробкой Dymos необходимо повернуть шайбу в требуемое положение. Конструкция трансмиссии допускает включение полного привода во время движения, но если требуется активировать пониженный ряд, то автомобиль следует остановить. Затем необходимо перевести основную коробку в нейтральное положение, что позволит включить пониженный ряд в раздаточном редукторе.
Интересный материал тут: раздатка уаз буханка устройство
Неисправности задний и передний мост УАЗ Патриот
— Поломка зубьев главной пары.
— Поломка зубьев полуосей.
— Течь масла через сальники.
— Износ или разрушение подшипников дифференциала.
— Износ или разрушение зубьев главной пары.
— Износ и разрушение подшипников ступиц.
— Разрушение регулировочных шайб.
Причины неисправностей
— Неправильная эксплуатация. УАЗ Патриот — это заднеприводный автомобиль с подключаемым передним мостом. Если вы ездите с подключенным передним мостом по твердым дорогам, да еще и с поворотами(!), то трансмиссия долго не проживет.
— Наличие осевого зазора в подшипниках ведущей шестерни главной передачи.
— Наличие осевого зазора в подшипниках дифференциала главной передачи.
— Износ деталей, обычно из-за отсутствия необходимого количества и качества трансмиссионного масла.
— Износ деталей из-за низкого качества. Качественные подшипники, регулировочные кольца надо поискать.
— Перегрузки при эксплуатации из-за необходимости (например, соревнования) или неумения водить.
— Неправильная регулировка главной пары.
— Не своевременная замена трансмиссионного масла.
— Эксплуатация с маркой трансмиссионного масла не по сезону.
— Перегрузки от блокировок.
— Длительная эксплуатация с разным давлением в шинах.
— Биение карданного вала (низкое качество вала, разрушение крестовин, разрушение подвесного подшипника).
— Отсутствие смазки в шлицевом соединении карданного вала.
— Не правильный тюнинг — длина и ход карданного вала не соответствуют внесенным изменениям.
— Не правильный тюнинг — неправильные передаточные числа трансмиссии.
— Отсутствие качественной смазки в ступицах подшипников.
— Длительное буксование одним колесом при фиксации другого колеса.
— Неправильная и несвоевременная регулировка подшипников ступиц.
Поворотный кулак переднего моста уаз Патриот модели Спайсер
| Номер позиции на схемах переднего моста уаз Патриот типа Спайсер | Расшифровка позиции | Номер по каталогу |
| 1 | Кулак поворотный с шарниром правый | 3162-2304006 |
| 2 | Шарнир поворотного кулака- правый | 3162-2304060 |
| 3 | Шарнир. поворотного кулака — левый | 3162-2304061 |
| 4 | Кулак поворотный переднего моста правый | 3162-2304010 |
| 5 | Болт М10х1х30 специальный | 290784-П29 |
| 6 | Шайба 100т пружинная | 252136-П2 |
| 7 | Упор-ограничитель поворота колес | 3162-2304078 |
| 8 | Манжета поворотного кулака | 3160-2304052 |
| 9 | Пружина сальника поворотного кулака | 9-2304053 |
| 10 | Кольцо СП 134-120-5 | 3160-2304055 |
| 11 | Обойма манжеты поворотного кулака | 3160-2304056 |
| 12 | Гайка М10х1 | 250613-П29 |
| 13 | Болт специальный — ограничитель поворота | 451Д-3001040 |
| 14 | Болт М10х1х16 | 201514-П29 |
| 15 | Болт М6х12 | 201416-П29 |
| 16 | Шайба 6Т пружинная | 252134-П2 |
| 17 | Кулак поворотный с шарниром левый | 3162-2304007 |
| 18 | Кулак поворотный переднего моста левый | 3162-2304011. |
| 19 | Гайка М16х1,5 с фланцем | 3160-2304103 |
| 20 | Накладка | 3160-2304037 |
| 21 | Прокладка | 3160- 2304028 |
| 22 | Втулка зажимная | 3160- 2304016 |
| 23 | Шкворень | 3160-2304019 |
| 24 | Корпус поворотного кулака левый | 3162-2304041 |
| 25 | Вкладыш шкворня | 3160-2304023 |
| 26 | Опора шаровая с опорой шкворня в сборе | 3162-2304012 |
| 27 | Манжета 32х50-10 с пружиной в сборе | 3741-2304071-01 |
| 28 | Шайба упорная шарнира поворотного кулака | 3741-2304024 |
| 29 | Корпус поворотного кулака правый | 3162-2304040 |
| 30 | Прокладка | 3160-2304029 |
| 31 | Рычаг поворотного кулака | 3162-2304100 |
| 32 | Втулка разжимная рычага поворотного кулака | 469-2304101 |
| 33 | Шпилька рычага | 3160-2304102 |
| 34 | Гайка М12х1,25 | 45 9563 1255 |
| 35 | Болт М10х25 | 360007 |
| 36 | Муфта отключения передних колес | 31512-2304310-01 |
| 37 | Прокладка ведущего фланца ступицы | 3151-2407048 |
| 38 | Шайба замочная гаек подшипников ступицы колеса | 69-2401055 |
| 39 | 69-2401052 | Гайка подшипника ступицы заднего колеса |
| 40 | Шайба стопорная гаек подшипников переднего колеса | 61-121168 |
| 41 | Прокладка поворотного кулака | 69-2304084 |
| 42 | Цапфа поворотного кулака в сборе | 69-2304080 |
| 43 | Втулка цапфы поворотного кулака | 69-2304083 |
| 44 | Цапфа поворотного кулака | 69-2304081 |
| 45 | Втулка сальника ступицы колеса | 69-2401025 |
| 46 | Болт М10х25 | 201497-П29 |
Как проверить правильность регулировки моста УАЗ Патриот.
Чтобы проверить правильность регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Перед тем как, что-то делать проверьте температуру моста после быстрой езды. Если мост сильно греется, то точно можно утверждать, что его, как минимум, необходимо регулировать. Если такой мост не чинить, то рано или поздно он заклинит.
1. Открутите кардан от моста. На поднятом автомобиле, вращая рукой фланец моста (место крепления кардана) в обоих направлениях, можно прочувствовать наличие обломанных зубов, оценить состояние подшипников и другие проблемы.
2. Сняв крышку моста, проверьте состояние зубов на главной передаче и дифференциале, проворачивая мост. Не должно быть трещин, выработки, шероховатости в местах пятна контакта, срезов и оторванных зубов. Оцените место пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и обломанных элементов. Перечисленные проблемы реально бывают. Если все целое, то мост можно отрегулировать. Если есть проблемы, то…
3. Проверьте наличие поперечных зазоров в подшипниках. Если зазоры есть, то мост надо регулировать, пока он не заклинил.
4. Проверьте правильность зацепления главной передачи. Для этого окрасьте зубья главной передачи краской из аэрозольного баллона и проворачивая мост в обе стороны определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях шестерен главной передачи моста УАЗ Патриот.
На следующем фото пример не правильной регулировки главной пары и наличие шероховатостей в местах контакта:
После регулировки заднего моста не должно быть осевого зазора в подшипниках ведущей шестерни главной передачи и в подшипниках дифференциала главной передачи. Осевой зазор в подшипниках моста является основной причиной его шума и заклинивания из-за разрушения зубьев в главной паре. Существует очень не много мастеров, кто умеет правильно сделать регулировку главной пары моста. Инструкции в интернете не очень помогают, так как процесс итерационный, требующий не только способности, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендациям наших клиентов для переборки ведущих мостов и КПП, в том числе и иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.
Замена масла

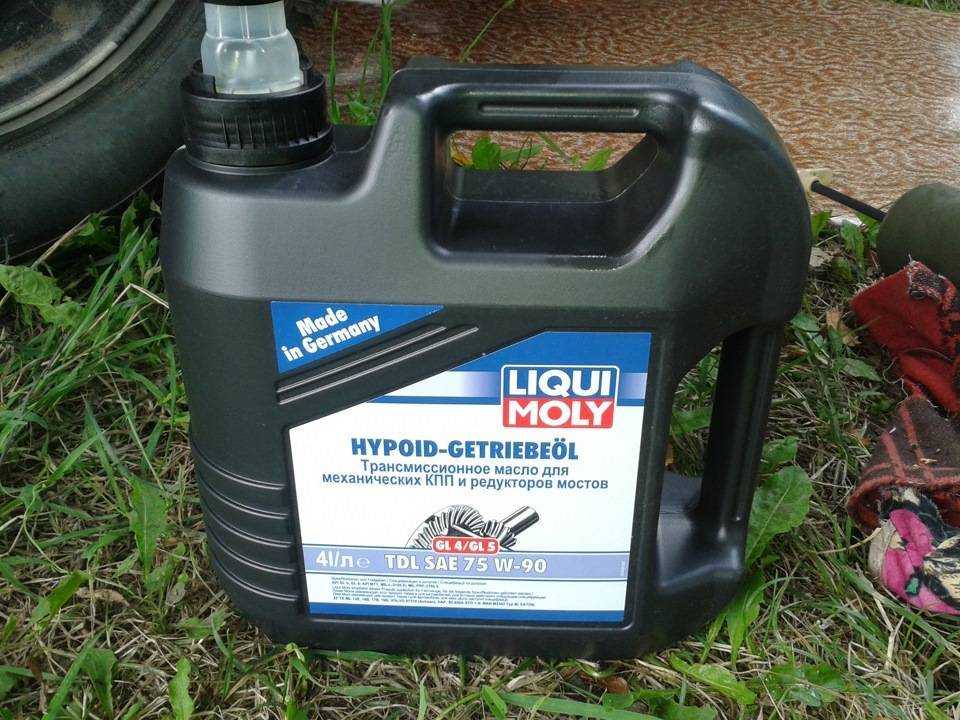

В трансмиссию УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Слишком качественное мало может течь через некачественные сальники.
Очень часто в заднем мосту со временем, из-за попадания в него влаги, масло превращается в густую не текучую жижу. Простая замена масла в таком мосту не имеет должного эффекта. Если вы не уверены, то снимите крышку моста и полуоси и прочистите мост. Не питайте иллюзий — если сапуны не выведены, если ездили по воде, если прошло много времени, и т.д., то в мосту уже не масло. Причем жижа находится не в редукторе, а ближе к ступицам. Т.е. ступичные подшипники заднего моста практически не смазываются.
Сапуны. Вывод сапунов в подкапотное пространство
Эту доработку рекомендуем сделать абсолютно всем, тем более, что затраты на нее относительно небольшие.
Сапуны на мостах необходимо вывести в подкапотное пространство, чтобы в мост ни при каких обстоятельствах не попала вода. Для этого обычно используют тормозные шланги и тормозные трубки. Проще использовать масло стойкие шланги.
На конце трубок под капотом устанавливают пластмассовый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубки загибают вниз, чтобы вода не попала в мост даже если автомобиль уйдет в воду больше, чем место расположения конца трубок.
На автомобилях с компрессором при экстремальной эксплуатации иногда создают избыточное давление воздуха в трансмиссии — как бы раздувают мосты, коробку и раздатку изнутри. Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.
Иногда на конец трубки устанавливают расширительных бачок с воздушным шариком для создания объема. В этом случае полностью закрывается связь внутреннего пространства моста с атмосферой. При изменении объема воздуха в мосту при нагреве и охлаждении воздушный шар надувается или сжимается.
Если вы проехали через брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция завода производителя. Делайте выводы.
Регулировку подшипников ступиц
Сразу после покупки УАЗ Патриот рекомендуем заменить смазку в ступичных подшипниках, сделав их правильную регулировку. На б/у, при необходимости, заменить и подшипники.
Регулировку подшипников ступиц колес моста спайсер выполняйте в следующей последовательности:
— Поднимите домкратом автомобиль со стороны колеса, подшипники которого должны быть отрегулированы.
— Выньте полуось 9 у заднего моста или снимите фланец ведущий у переднего моста.
— Отогните ус стопорной шайбы 6, отверните контргайку 7 и снимите стопорную шайбу.
— Ослабьте гайку 4 регулировки подшипников на 1/6-1/3 оборота (1-2 грани).
— Проворачивая рукой колесо, проверьте легкость его вращения (колесо должно вращаться свободно без задевания тормозных колодок за диск или барабан).
— Затяните гайку регулировки подшипников ступицы. Момент затяжки 30 — 40 Нм (3,0 — 4,0 кг/см). При затягивании гайки проворачивайте колесо для правильного размещения роликов на беговых дорожках колец подшипников и нажимайте на вороток ключа плавно, без рывков.
https://youtube.com/watch?v=ASOPOXPg2ns
— Установите замочную шайбу, наверните и затяните контргайку. Момент затяжки 30 — 40 Нм (3,0 — 4,0 кг/см). Замочную шайбу устанавливайте внутренним усом в паз цапфы. Если на усах замочной шайбы есть хотя бы незначительные трещины, шайбу замените.
— Проверьте регулировку подшипников после затяжки контргайки. При правильной регулировке колесо должно свободно вращаться без заеданий, заметного осевого зазора и качки.
— Загните один ус замочной шайбы на грань гайки, а второй — на грань контргайки.
— Вставьте полуось заднего моста или поставьте муфту отключения колес переднего моста, очистите резьбовую часть болтов от остатков герметика, обезжирьте и нанесите новый слой герметика, затяните болты.
Окончательно правильность регулировки подшипников проверяйте наблюдением за нагревом ступиц колес после движения автомобиля.
Если ступица нагревается сильно (рука нагрев не терпит), отпустите гайку на 1/6 оборота (1 грань), соблюдая последовательность и правила, изложенные выше.
Проверяя регулировку подшипников на нагрев, не пользуйтесь рабочими тормозами, так как в этом случае ступицы могут нагреваться от дисков и тормозных барабанов.
https://youtube.com/watch?v=ayvqju4Ka7g
Источник
uaz-tuner.ru
kulibinsclub.ru
avtosteh.ru
Особенности конструкции
Картер моста состоит из неразъёмного литого картера главной передачи,
запрессованных в него кожухов (чулков) полуосей и штампованной крышки
картера.
Отсутствие разъёма в поперечной плоскости моста придаёт
конструкции высокую жёсткость, ненагруженность соединения крышки и
картера уменьшает вероятность течи по стыку, а размещение главной
передачи и дифференциала в едином картере обеспечивает высокую точность
зацепления и более благоприятные условия для работы подшипников.
Благодаря всем эти особенностям конструкции реальный ресурс мостов
значительно возрос.
Кроме того, теперь для доступа к главной паре и дифференциалу не надо его снимать и «половинить» –
достаточно просто снять крышку.
Для уменьшения коробления ведомой шестерни при её термообработке
и, как следствие, снижения шумности, повышения надёжности и
долговечности главной передачи была увеличена на 8 мм толщина
«подложки» ведомой шестерни.Однако, эта мера привела к изменению
левой чашки дифференциала. Но, новый дифференциал можно будет
использовать на прежних одноступенчатых мостах с разъёмным картером
при условии установки на шипе чашки кольца-компенсатора.
Мосты «Спайсер» унифицированы с одноступенчатыми мостами старой
конструкции ещё по целому ряду деталей. Это подшипники дифференциала,
полуоси заднего моста и практически все детали ступичных узлов.
Передний подшипник с двойным уплотнением (469-2307086-03) и новая
двукромочная манжета фланца ведущей шестерни унифицированы с
аналогичными деталями П-образных («военных») мостов производства
ОАО «УАЗ».
Что касается передних ведущих и управляемых мостов, то здесь, кроме
вышеизложенных моментов, следует отметить новые шарниры равных
угловых скоростей (ШРУС) типа «Бирфильд», которые гораздо долговечнее
шарниров старой конструкции («Вейс»). В настоящее время такими шарнирами
комплектуется все мосты типа «Спайсер» и «Тимкен». Нелишне будет напомнить, что для смазывания шарниров «Бирфильд»
используется специальная смазка ШРУС-4, которую нужно
закладывать не во всю внутреннюю полость поворотного кулака, как раньше,
а только в сам шарнир. Применение смазок другого типа, в том числе
традиционной «Литол-24», недопустимо. В процессе эксплуатации
добавление смазки в шарнир не требуется. Внутренняя полость поворотного
кулака по прежнему заполняется смазкой «Литол-24».
Главная передача:
1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи
Выпускаемые заводом мосты типа «Спайсер» имеют передаточное число 4,111 (37:9) или 4,625 (37:8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 – на автомобили с дизельными двигателями.
Передний мост «Спайсер». Развал, схождение
Передний мост является управляемым мостом. Для облегчения управления автомобилем передние управляемые колёса имеют развал (не регулируемый) в вертикальной плоскости и схождение в горизонтальной плоскости.
Схождение колес. А < Б на 1,5-3 мм.
Для возврата колёс в среднее положение шкворни поворотных кулаков наклонены в продольной и поперечной плоскостях.
Положительный развал – отклонение верхней части колеса от вертикальной плоскости наружу.
Угол развала у мостов «Спайсер» составляет a = 1° – 30′. Развал колёс оказывает влияние на износ шин. При развале до 2° износ будет не очень большим. При эксплуатации автомобиля за счёт износа шкворней, вкладышей и усталостного износа балки моста положительный развал постепенно уменьшается до нуля, а затем отклонение колёс переходит в сторону отрицательного развала, что ухудшает поворачиваемость колёс.
В результате наклона колёс при развале возникают силы, стремящиеся вернуть их в разные стороны при движении. Появляется поперечное проскальзывание колёс, что способствует износу шин и затрудняет управление автомобилем. Для устранения вредных последствий развала колёса устанавливают со схождением. При этом расстояние между ободами колёс на уровне передней оси спереди на несколько миллиметров меньше, чем сзади.

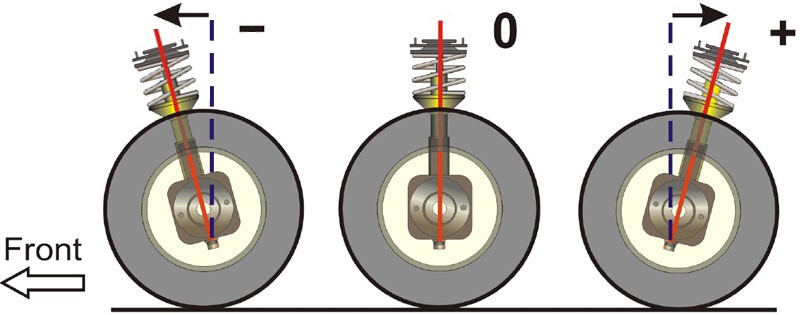

Продольный наклон шкворня (КАСТОР) предназначен для стабилизации управляемых колёс в среднем положении, но его действие заметно только на больших скоростях движения при значительных центробежных силах. Измерителями стабилизации колёс при выходе автомобиля из поворота служат стабилизирующий момент и угловая скорость поворота колеса при возвращении его в нейтральное положение.
Особенности конструкции
Картер моста состоит из неразъёмного литого картера главной передачи, запрессованных в него кожухов (чулков) полуосей и штампованной крышки картера.
Отсутствие разъёма в поперечной плоскости моста придаёт конструкции высокую жёсткость, ненагруженность соединения крышки и картера уменьшает вероятность течи по стыку, а размещение главной передачи и дифференциала в едином картере обеспечивает высокую точность зацепления и более благоприятные условия для работы подшипников.
Благодаря всем эти особенностям конструкции реальный ресурс мостов значительно возрос. Кроме того, теперь для доступа к главной паре и дифференциалу не надо его снимать и «половинить» – достаточно просто снять крышку.
Для уменьшения коробления ведомой шестерни при её термообработке и, как следствие, снижения шумности, повышения надёжности и долговечности главной передачи была увеличена на 8 мм толщина «подложки» ведомой шестерни.Однако, эта мера привела к изменению левой чашки дифференциала. Но, новый дифференциал можно будет использовать на прежних одноступенчатых мостах с разъёмным картером при условии установки на шипе чашки кольца-компенсатора.
Мосты «Спайсер» унифицированы с одноступенчатыми мостами старой конструкции ещё по целому ряду деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойным уплотнением (469-2307086-03) и новая двукромочная манжета фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («военных») мостов производства ОАО «УАЗ».
Что касается передних ведущих и управляемых мостов, то здесь, кроме вышеизложенных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУС) типа «Бирфильд», которые гораздо долговечнее шарниров старой конструкции («Вейс»). В настоящее время такими шарнирами комплектуется все мосты типа «Спайсер» и «Тимкен». Нелишне будет напомнить, что для смазывания шарниров «Бирфильд» используется специальная смазка ШРУС-4, которую нужно закладывать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Применение смазок другого типа, в том числе традиционной «Литол-24», недопустимо. В процессе эксплуатации добавление смазки в шарнир не требуется. Внутренняя полость поворотного кулака по прежнему заполняется смазкой «Литол-24».
Главная передача: 1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи
Выпускаемые имеют передаточное число 4,111 (37:9) или 4,625 (37:8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 – на автомобили с дизельными двигателями.
Снятие и установка главной передачи переднего моста УАЗ Патриот 3163
Главную передачу снимают для ремонта или замены.
Вам потребуются: ключи «на 10», торцовая головка «на 19», «на 27».
1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колеса.
2. Выверните пробку и слейте масло из переднего моста (см. «Замена масла в переднем мосту»).
3. Извлеките обе полуоси (см. «Снятие и установка полуоси»).
4. Отсоедините левый наконечник рулевой тяги от сошки рулевого механизма (см. «Регулировка и замена наконечников рулевых тяг») и отведите тягу в сторону.
5. Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста и отведите его в сторону (см. «Снятие и установка карданной передачи»).
6. Выверните десять болтов крепления крышки картера главной передачи…
7. …и снимите крышку.
8. Очистите привалочную поверхность от старой прокладки.
9. Отверните гайку крепления фланца вала привода переднего моста.
10. Снимите фланец с отражателем.
11. Выверните по два болта крепления крышек подшипника дифференциала, снимите крышки и извлеките дифференциал в сборе с ведомой шестерней, а затем вал с ведущей шестерней в сборе с задним подшипником.
12. Снимите сальник фланца (см. «Замена сальника вала ведущей шестерни редуктора переднего моста»).
13. Извлеките передний подшипник вала ведущей шестерни из картера переднего моста.
14. Выпрессуйте из картера наружные обоймы переднего и заднего подшипников вала ведущей шестерни.
15. Установите детали в порядке, обратном снятию.
16. Отрегулируйте главную передачу (см. «Регулировка подшипников главной передачи переднего моста«).
17. Залейте масло в картер переднего моста (см. «Проверка уровня и доливка масла в картер переднего моста»).
Видео про «Снятие и установка главной передачи переднего моста» для УАЗ 3163
https://youtube.com/watch?v=AuCrUEU-1pY
(ШРУСов) или для получения доступа к другим агрегатам.
1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо.
2. Снимите тормозной диск (см. «Замена тормозного диска»).
3. Снимите датчик частоты вращения колеса (см. «Замена датчиков антиблокировочной системы тормозов»).
4. Выверните болты крепления цапфы к поворотному кулаку и снимите цапфу в сборе со ступицей и муфтой отключения колеса (см. «Снятие и установка поворотного кулака«).
5. Извлеките из картера моста полуось в сборе со ШРУСом.
6. Перед установкой полуоси заложите в шарниры равных угловых скоростей чистую консистентную смазку ШРУС-4.
7. Установите детали в порядке, обратном снятию.
Видео про «Снятие и установка полуоси» для УАЗ 3163
Автомобиль Ульяновского производства УАЗ Патриот оснащен полным приводом, обуславливающийся передним и задними мостами. Задний мост относится к основному приводу, а передний включается при необходимости преодоления разного рода препятствий
Уделим внимание переднему мосту внедорожника УАЗ 3160 Патриот: его особенности, как осуществляется ремонт и замена составляющих деталей устройства
