Раздатка уаз хантер: устройство и переключение

Диагностика и ремонт

Из перечисленных выше признаков нетрудно понять, что в большинстве случаев источник проблем один – резинотехнические изделия, пришедшие в негодность. Манжеты трескаются и набухают, в результате перепускают жидкость и закрывают сбросные отверстия. Отсюда рекомендация: все «резинки» тормозной системы следует менять с интервалом примерно 100 тыс. км, не дожидаясь критического износа.

Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:

1. Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
2. Проверьте целостность расширительного бачка и уровень жидкости в нем.
3. Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.

Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:

1. Откройте крышку расширительной емкости и посадите на водительское место помощника.
2. Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
3. Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.

Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.

Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:

1. Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
2. Снимите расширительный бачок.
3. Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
4. Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.

Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе. Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.

Принцип действия системы полного привода

Двигатель автомашины Patriot соединен с 5-скоростной синхронизированной коробкой передач с ручным управлением. Вторичный вал коробки передает крутящий момент на 2-ступенчатый раздаточный редуктор, который связан с мостами при помощи карданных валов с игольчатыми подшипниками и подвижными муфтами. Шлицевые муфты обеспечивают работу трансмиссии при движении моста на подвеске. Привод на заднюю балку работает в непрерывном режиме, передний мост водитель включает при движении по бездорожью.

В применяемой с лета 2013 г. коробке Dymos (с алюминиевым картером) для передачи потока мощности на колеса используется цепь, в конструкции предусмотрен двойной синхронизатор (при включении полного привода на прямой передаче). Завод-изготовитель заявляет ресурс редуктора на уровне 200 тыс. км, но при частой эксплуатации машины в условиях тяжелого бездорожья узел выходит из строя раньше. Для переключения передач используется электрический сервопривод, связанный с шайбой управления.

Полный привод автомобиля распределяет момент между мостами в пропорции 50/50. Межосевой дифференциал в конструкции трансмиссии не предусмотрен. Задний мост оборудован дифференциалом, для передачи момента на колеса используются полуоси, установленные внутри чулок моста. Для подачи момента на передние колеса используются полуоси и поворотные кулаки с шарнирами. Узлы позволяют передавать мощность на управляемые колеса. В картере переднего моста также предусмотрен межколесный дифференциал.

На машинах, выпущенных до 2007 г., в ступицах передних колес устанавливались заводские муфты (хабы). Устройства позволяют отключить ступицы от полуосей и дифференциала, что положительно сказывается на расходе топлива. Изделия оснащаются шлицевыми муфтами, для управления положением используется специальная поворотная шайба в центре ступицы. Завод отказался от установки хабов с целью упрощения конструкции автомобиля, но владельцы машин Patriot могут смонтировать узлы самостоятельно.

Как работает раздатка УАЗ

Управление раздаткой УАЗ «Буханка» осуществляется посредством рычага в салоне. Он находится между водительским и пассажирским креслом и принимает 2 или 3 положения. В некоторых моделях коробок предусмотрен вывод 2 рычагов (они так и называются – двухрычажные).

Как включается раздатка на УАЗ «Буханка» (механическая):

• ведущий вал получает вращательный момент;
• вращение передается от первичного вала вторичному посредством шестеренок (это происходит сразу, потому как 1 шестерня неподвижно заблокирована с первичным валом с одной стороны и имеет зону контакта со вторичным с другой);
• подвижная шестерня вторичного вала передает полученное усилие на ось автомобиля.

Управление раздаткой УАЗ нового поколения (двухступенчатой) осуществляется немного по-другому. В отличие от старой коробки в этом механизме предусмотрен не рычаг (смена положения которого требует значительных усилий), а переключатель. Чтобы его активация не была случайной, производитель предусмотрел специальную защиту через установленный алгоритм запуска. Так, чтобы перераспределить нагрузку в двухступенчатой раздатке, надо:

• установить рычаг коробки переключения скоростей на «нейтраль»;
• изменить положение переключателя (вправо до упора);
• выключить сцепление, пока не появится световая индикация на панели;
• включить сцепление.

При соблюдении этих действий нагрузка будет передана на переднюю ось.

Двигатель УАЗ 31519

Производитель оборудовал модель четырехтактным бензиновым мотором.

Характеристики силового агрегата:

• Тип силового агрегата – бензиновый четырехтактный;
• Количество рабочих цилиндров – 4;
• Общий объем двигателя – 2890 см3;
• Расположение рабочих цилиндров – рядное вертикальное;
• Образование и подача топливной смеси – карбюратор;
• Количество клапанов – 4 впускных и 4 выпускных;
• Расположение распределительного вала – нижнее;
• Мощность силовой установки при 4000 оборотов в минуту – 84 лошадиных силы.

Мотор хорошо работает в различных условиях. Жидкостная система охлаждения принудительного типа позволяет использовать автомобиль, как в холодное, так и в жаркое время года. Для быстрого прогрева в зимнее время система охлаждения оборудована термостатом. Он определяет круг циркуляции охлаждающей жидкости в зависимости от ее температуры.

Мотор запускается электрическим стартером. Он устанавливается на кожухе сцепления. Стартер оснащен втягивающим реле, вводящим шестерню привода с маховиком силового агрегата. Управление стартером дистанционное при помощи замка зажигания.

Производитель оборудовал двигатель автомобиля УАЗ 31519 комбинированной системой смазки. Масло под давлением смазывает детали кривошипно-шатунного механизма. Давление в системе осуществляется насосом шестеренчатого типа. Детали газораспределительного механизма смазываются путем разбрызгивания масла под давлением. Предусмотрена очистка масла съемным фильтрующим элементом.

У мотора автомобиля УАЗ 31519 расход топлива на 100 км составляет 11 – 13 литров. При агрессивной езде или передвижению по бездорожью расход топлива может увеличиваться.

Ремонт

Новые раздаточные коробки проверить и восстановить в «гаражных» условиях крайне сложно. С такой проблемой лучше обратиться в сервис. А вот ремонт раздатки УАЗ-469 и его последователя «Хантер» при определенной теоретической подготовке и некотором практическом опыте можно произвести и собственноручно.

Разборка и последующая сборка раздатки УАЗ – процесс несложный, но трудоемкий. Что надо делать:

• поставить машину на яму (в специализированных мастерских для этих целей используют подъемник);
• зафиксировать автомобиль, установив под колеса упоры;
• перевести передачу в нейтральное положение;
• перевести рычаг стояночного тормоза вниз;
• слить масло из раздаточной коробки (открутить пробку, подставить емкость, дождаться, пока течь прекратится);
• открутить болты крепления приводных валов и снять их (валы);
• снять рычаг;
• отсоединить датчики раздаточной коробки;
• убрать трос стояночного тормоза;
• открутить все болты крепления перед тем, как снять раздатку на УАЗ «Буханка», и снять ее с КПП.

Все манипуляции будет проще проводить, если предварительно снять весь узел стояночного тормоза. А сборка будет намного легче, если перед началом работ наметить (или сфотографировать) положение фланцев относительно друг друга (соединения карданных валов и самой коробки).

После снятия раздатки ее нужно разобрать, провести диагностику деталей (найти неисправность) и выполнить замену, если это возможно. Все расходники (уплотнители, масло, сальники) заменяются в любом случае. Последний этап ремонта – сборка.

Включение полного привода на УАЗ Патриот

На автомобилях УАЗ, собранных до 2013 г., — стандартная раздаточная коробка. Для изменения режимов работы используется отдельный рычаг, выведенный на тоннель между передними сидениями. Рукоятка позволяет включать или выключать привод на передний мост, а также выбирать прямую или пониженную скорость в редукторе. На рукоятке смонтирована шарообразная накладка, на которой указан алгоритм переключения редуктора.

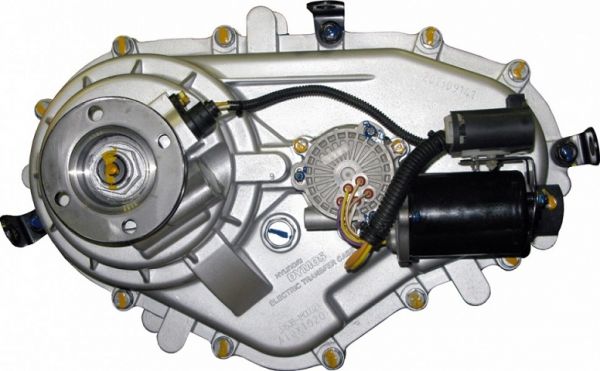

После внедрения раздаточного редуктора Hyundai Dymos (разработан в Южной Корее) для переключения режимов работы трансмиссии используется поворотная шайба, установленная на центральной консоли.

Использование электроники позволяет включить режим полного привода на ходу (при скорости до 100 км/ч). Но для включения пониженной передачи требуется остановиться и перевести рычаг основной коробки в нейтральное положение (при отпущенном сцеплении). Затем шайба переводится вправо, а сцепление выжимается до момента включения индикатора на панели.

Режимы работы редуктора Dymos:

Раздатка УАЗ “Буханка”: Устройство и принцип управления раздаткой

1. Стандартный 2Н, применяемый при эксплуатации автомобиля на шоссейных или грунтовых дорогах с твердым покрытием (в летний и зимний период).
2. Режим полного привода с прямой передачей 4Н, активируемый при движении по мокрым или скользким грунтовым или асфальтированным дорогам. При включении привода на панели приборов срабатывает контрольный индикатор. Завод рекомендует переключать режим только при движении по прямой. Активация привода на 2 моста при движении по дуге приводит к ударным нагрузкам на агрегаты трансмиссии. Если при повороте шайбы привод на передний мост не включается, то необходимо повысить или понизить скорость, а затем повторить попытку.
3. Пониженный ряд 4L используется при езде в сложных дорожных условиях или при перемещении прицепа по грязи или глубокому снегу (до 400 мм и более). Режим обеспечивает увеличение крутящего момента на колесах, на комбинации приборов горит контрольная лампа. При движении запрещается резко дергать машину двигателем, поскольку цепной механизм не переносит ударных нагрузок и разрушается.

Раздаточная коробка Dymos под передаточное число 4.11. При подключении полного привода редуктор может издавать посторонние звуки, сопровождаемые вибрацией кузова. При эксплуатации автомашины с приводом на передний мост ухудшается управляемость (снижается угол поворота колес), при вращении рулевого колеса возникают вибрации. Применение привода на сухих дорогах приводит к росту расхода топлива и дополнительному шуму, а также негативно влияет на ресурс покрышек и узлов трансмиссии.

При эксплуатации машин с редуктором Dymos встречается неисправность, связанная с самопроизвольным включением привода на все колеса. Дефект связан с ошибочной коммутацией блока управления агрегатом.

Для восстановления работоспособности потребуется отремонтировать контроллер или заменить деталь вместе с поворотной шайбой. В конструкции редуктора предусмотрена система диагностики: при обнаружении сбоев на комбинации приборов включается индикатор 4WD Check с одновременной активацией указателя режима работы, в котором зафиксирована проблема.

Схема редуктора Dymos.

УАЗ Hunter «Котик!» )) › Бортжурнал › Снятие КПП Даймос.

История очень длинная)Но провела внеплановое ТО с заменой сцепления, вилки, подшипника маховика, сальника первичного вала КПП и сальника коленвала.

Внимание: правильно поставленный диагноз поломки — возможно, избавит вас от данного развлечения))

1. Скидываем клейму с АКБ2. Сливаем масло3. Снимаем сидения и черепахуСтавим их рядом с авто : садимся и предвкушаем дальнейшее извращение)))4. Снимаем рычаги, отстегиваем датчик.На этом позиция, , сверху, , у нас заканчивается)5. Передний кардан снимаем целиком ( ключи 14 и 17)Задний я сняла лишь с раздатки .6. Рабочий цилиндр сцеплени: на 12. Сверху удобнее. Откручиваем 2 болта и кладём его в салон.7. Крепление трубы глушителя к КПП: открутила болты, ослабила рогатку и просто сдвинула вбок.Болты КПП я подписываю!, т.к по длине они разные и некоторые с гайками.8. Стартер. 2 болта на 14 .Долго искала третий) т.к стартер мёртво сидел на колоколе) Кувалда в помощь!))))Провода не отсоединяла ( не люблю я их) — повесила его на хомут к раме 9. Опора КПП: болт 17, гайка 19.Требует небольшой сноровки, чтобы на вас она не грохнулась))Центральный болт с подушкой откручивала последним.

В принципе : вот и всего-то)) но заняло весь день)))))

Саму КПП скидывала с подругой и ее мужем.Кирпичи в салон, можно пеньки и т.д. На них лом! Через лом мы кидали 2 троса : одни держал между КПП и колоколом, второй — раздатку.Отошла кпп от двс в этот раз очень быстро! Тросами не трудно регулировать ее перемещение через стойку стабилизатора ( которую не снимала)

В общем, если не применять никаких ноу-хау — она легко выходит сама!

Не забываем на данном этапе про 203 подшипник маховика! Куда удобнее его выбить на снятом, нежели потом весь день танцевать на одетом ( что я после и делала — отдельная запись в борт-журнале)

Все норм! Начинаем сборку.( про замену сцепления — см тему рядом)

, , Собираем в обратной последовательности!, ,Люблю эту фразу)) но она всегда подводит)))))

Все собрано! Ура!

Зато я увидела вживую — как из бака сосут соляру)))))для заливки в фильтр )))Не удержалась — тоже попробовала на язык) гадость редкостная! Нисчем больше не перепутаю!)))))

По прибытию на место старта- течь возобновилась.Как показала практика:Профи диагноз ставит за 2 минуты! и еще за Две — его устраняет!)))))

Текла обратка топлива.

А все мои извращения с КПП оказались лишь внеплановым ТО ! )))))

П.с. : не удивляйтесь фото) КПП у меня оранжевая, а раздатка красная!))Ну я ведь все-таки дефффочка ! )))))

Схема переключения раздатки УАЗ 469

На специальной табличке, установленной на видном месте в кабине автомобиля, показано, как управляется раздатка УАЗ 469. Схема переключения рычагов для включения передач КПП, включения и отключения переднего ведущего моста и РК, наглядно демонстрирует все режимы движения. Управление агрегатами осуществляется из рабочего места водителя дистанционно.

Включаются пониженные, повышенные режимы движения, передний мост принудительно, переводом рычагов. Рычаги расположены в удобном для водителя месте, с правой стороны между сидениями водителя и пассажира, рядом с рычагом переключения передач в механической КПП.

Снятие раздатки с автомобиля

Шаг 1: Подготовка к снятию раздатки

Перед началом работ необходимо подготовить автомобиль. Поставьте автомобиль на специальные поддоны или положите под него стабильные опоры. Затем, работая под автомобилем, пристегните ремень безопасности и убедитесь в надежной фиксации трансмиссии в нейтральном положении.

Шаг 2: Снятие раздаточной коробки

Прежде чем начать, отсоедините от раздатки все необходимые шланги и провода. Отверните все болты, крепящие раздатку к основанию автомобиля, и аккуратно снимите ее. Возможно, потребуется использование специальных инструментов для разъединения различных соединений и деталей.

Не забудьте пометить расположение и порядок установки всех деталей и шлангов, чтобы правильно собрать раздатку обратно

Обратите внимание на состояние деталей и проведите необходимый ремонт или замену, если это необходимо

При снятии раздаточной коробки будьте осторожны и аккуратны, чтобы избежать повреждения других деталей автомобиля или травмирования себя.

Важно: Для безопасности и качественного выполнения работ рекомендуется обратиться к профессионалам или использовать авторизованный сервисный центр. После снятия раздатки, проведите необходимый ремонт или замену деталей и аккуратно установите раздатку на место

Убедитесь, что все соединения, шланги и провода правильно подключены и закреплены

После снятия раздатки, проведите необходимый ремонт или замену деталей и аккуратно установите раздатку на место. Убедитесь, что все соединения, шланги и провода правильно подключены и закреплены.

Снятие раздатки с автомобиля – ответственная и сложная задача, требующая знаний и опыта. Если у вас нет достаточного опыта или навыков, лучше обратиться в специализированный автосервис или выполнять работы под руководством профессионалов.

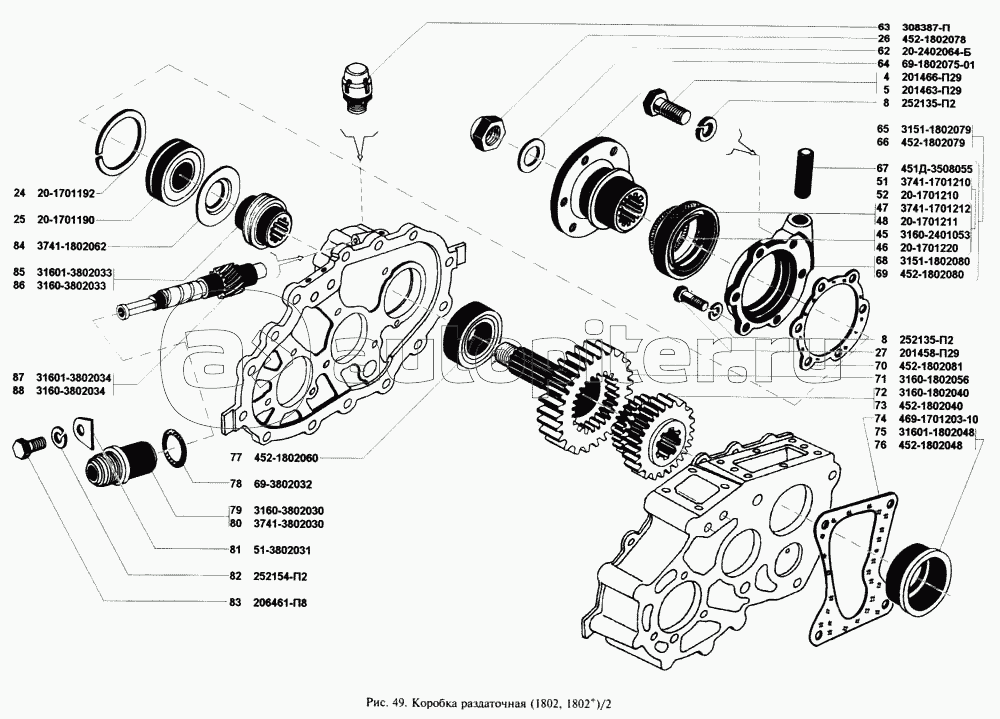

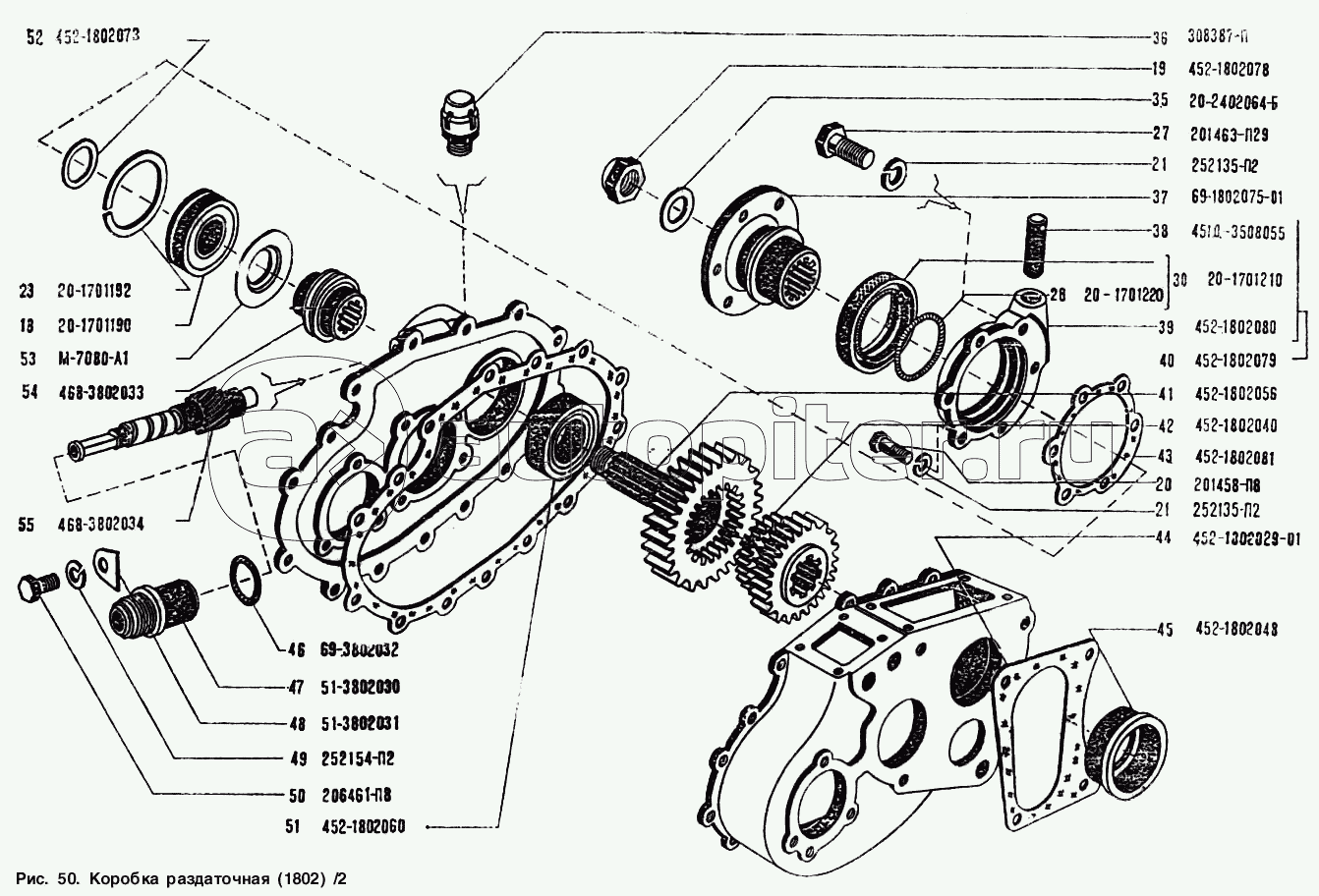

Устройство раздаточной коробки УАЗ Хантер

Раздатка УАЗ Хантер однорычажная, предназначение изделия, распределять импульс, снимаемый с силового агрегата на рабочие пары колёс. Конструктивно, агрегат оснащён двумя ступенями и пониженной скоростью. Дифференциал между осями в конструкции отсутствует.

На вал раздаточной коробки импульс поступает после классической коробки скоростей. Второстепенный вал постоянно контактирует с основной ступенью пары колёс позади машины, связь происходит посредством кардана. Активация первой пары колёс соединяет друг с другом валы при помощи зубчатой муфты, при этом, детали оборачиваются с равными скоростями.

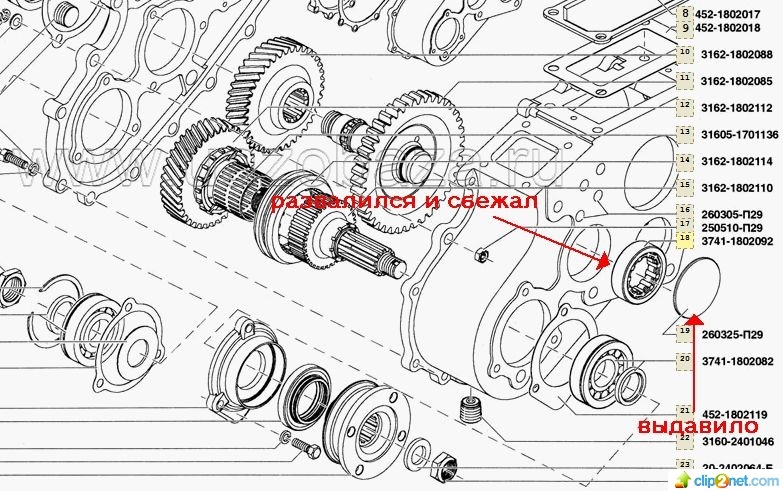

Схема раздаточной коробки:

Конструкция содержит поддон, выполненный из чугуна и закрывающийся заглушкой. Кроме того, в состав включены валы: главный, второстепенный, срединный, вал активации передних колёс; колёса с зубьями и муфты, выключающие передние колёса.

Раздаточная коробка УАЗ «Хантер» фиксируется к поддону классической коробки болтами в количестве четырёх штук, для уплотнения сочленения используют герметичный состав. Выравнивание изделий друг к другу происходит наружной частью подшипника второстепенного вала коробки передач. Сзади на поддоне раздатки крепятся детали ручника. Поддон коробки раздатки содержит главный, срединный валы, валы активации передних и задних колёс, детали фиксируются в качающихся подшипниках.

Окончание второстепенного вала классической коробки с вырезанными на поверхности шлицами, это главный вал раздаточной коробки, вставленный в главную шестерёнку изделия. Вал, активирующий задние колёса, закреплён на подшипниках с шариками в количестве двух штук, деталь размещается коаксиально, относительно главного вала. Кроме того, посреди вала предусмотрена шестерёнка активирующая устройство измерения скорости. Срединный вал выполнен совместно с шестеренкой снижающей ступени, фиксация происходит посредством подшипников с шариками и роликами. Деталь активации передних колёс выполняется совместно с шестерёнкой и крепится снизу в поддоне на двух подшипниках с шариками.

Управление раздаткой происходит двумя штоками и двумя вилками, место нахождения, заглушка поддона раздаточной коробки. Переключение происходит посредством скольжения вилок по неподвижным стержням.

УАЗ «Хантер»:

Снятие раздаточной коробки

Работаем вдвоем на смотровой канаве или подъемнике.
ПОСЛЕДОВАТЕЛЬНОСТЬ ДЕЙСТВИЙ

Сливаем масло из раздаточной коробки (см. Замена масла).
Снимаем левую и правую накладки пола (см. Снятие механизма привода стояночного тормоза).
Отсоединяем привод спидометра от раздаточной коробки (см. Замена привода спидометра).
Снимаем передний и задний карданные валы (см. Снятие карданной передачи).
Ключом «на 13» отворачиваем две гайки крепления хомута приемной трубы к кронштейну коробки передач.

Ключом «на 12» отворачиваем два болта крепления кронштейна…

…и снимаем его.

Отсоединяем наконечники проводов от выключателя сигнализатора стояночного тормоза.

Двумя ключами «на 19» ослабляем затяжку регулировочных гаек выключателя.

Снимаем резиновый буфер выключателя.

Отвернув гайку, снимаем выключатель.

Отсоединяем регулировочную вилку от рычага стояночного тормоза и, отвернув два болта, снимаем рычаг тормоза вместе с тягами (см. Снятие механизма привода стояночного тормоза).
Удерживая восемь болтов крепления поперечины ключом «на 17», отворачиваем головкой «на 19» их гайки.

Снимаем поперечину.

Ключом «на 17» отворачиваем два болта крепления раздаточной коробки к коробке передач с правой стороны…

…и ключом «на 19» две гайки с левой стороны.

Постукивая молотком через деревянный брусок..
…и отжимая монтажной лопаткой, снимаем раздаточную коробку.

Снимаем дистанционную шайбу.

Устанавливаем раздаточную коробку в обратной последовательности:
заменяем уплотнительную прокладку, между раздаточной коробкой и коробкой передач, нанеся на прокладку слой герметика.
Включаем прямую передачу в раздаточной коробке рычагом, направляя ведущую шестерню рукой через отверстие в картере.
Для удобства установки:

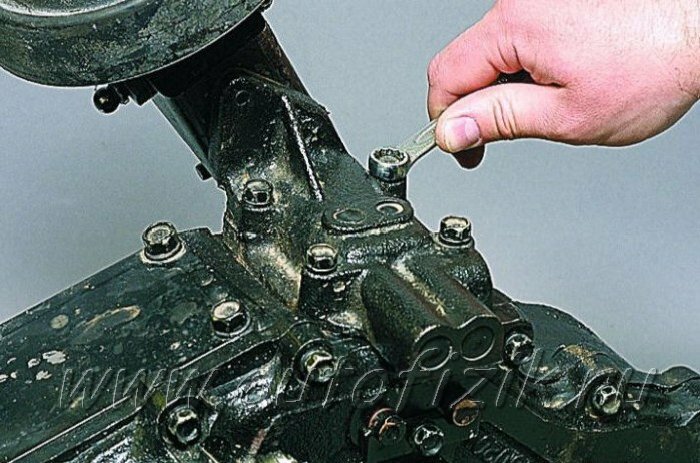

ключом «на 12» отворачиваем четыре болта крепления механизма переключения.

Снимаем механизм.

Устанавливаем промежуточную шайбу. Герметиком «приклеиваем» уплотнительную прокладку к коробке передач.
Поворачивая барабан стояночного тормоза, надеваем раздаточную коробку на шпильки и вторичный вал коробки передач. Наживляем болты и гайки крепления раздаточной коробки. Равномерно подтягивая болты и гайки, добиваемся запрессовки наружного кольца подшипника в гнездо раздаточной коробки и плотного прилегания агрегатов друг к другу.
Устанавливаем снятые детали в обратной последовательности.
Заливаем трансмиссионное масло в раздаточную коробку (см. Замена масла).

2011 — 2022 Autofizik.ru___Некоторые материалы на данном сайте взяты из открытых источников. Они имеют обратную ссылку на материал или присланы посетителями сайта и предоставляются исключительно в ознакомительных целях. Права на материалы принадлежат их владельцам. Администрация сайта ответственности за содержание материала не несет. Если Вы обнаружили на нашем сайте материалы, которые нарушают авторские права, принадлежащие Вам, Вашей компании или организации, пожалуйста, сообщите нам на почту [email protected]

Если вы являетесь правообладателем исключительных прав, и ваши права каким-то образом нарушаются с использованием на нашем ресурсе, мы просим незамедлительно сообщать об этом письмом в электронном виде на почту mikushkin (пять) (собака) джиmail (точка) com

Согласно действующим нормам законодательства администрация сайта готова рассмотреть спорные вопросы в рамках досудебного (претензионного или иного) порядка урегулирования. Претензии и жалобы рассматриваются незамедлительно. Если вы являетесь правообладателем исключительных прав на какие-то материалы, которые размещены на сайте, то они будут удалены незамедлительно по вашему требованию.

 Для рекламодателей:[email protected]

Управление раздаткой на автомобиле УАЗ

Для удобного и эффективного управления раздаткой в салоне предусмотрены рычаги, расположенные справа от водителя:

• Верхний. Используется для включения и выключения ведущего моста. Работает только в двух положениях: в верхнем – включает мост, в нижнем – выключает.
• Нижний. Используется в конструкции, чтобы изменять передачу. Может быть установлен в 1 из 3 разных положений: прямая, нейтральная и пониженная передача.

При эксплуатации раздатки нужно учитывать, что передний мост используется только для эксплуатации машины в сложных условиях проходимости, если нужно преодолеть грязь, снег или песок. На хорошей дороге его использовать нельзя, иначе вам потребуется вскоре покупка новой и установка раздаточной коробки УАЗ.

Если по каким-то причинам устройство вышло из строя, вы сможете купить недорого РК в сборе или запчасти на раздатку УАЗ в нашем магазине.
