Как проверить правильность регулировки моста УАЗ Патриот.
Чтобы проверить правильность регулировки моста УАЗ Патриот вовсе не обязательно уметь его регулировать. Перед тем как, что-то делать проверьте температуру моста после быстрой езды. Если мост сильно греется, то точно можно утверждать, что его, как минимум, необходимо регулировать. Если такой мост не чинить, то рано или поздно он заклинит.
1. Открутите кардан от моста. На поднятом автомобиле, вращая рукой фланец моста (место крепления кардана) в обоих направлениях, можно прочувствовать наличие обломанных зубов, оценить состояние подшипников и другие проблемы.
2. Сняв крышку моста, проверьте состояние зубов на главной передаче и дифференциале, проворачивая мост. Не должно быть трещин, выработки, шероховатости в местах пятна контакта, срезов и оторванных зубов. Оцените место пятна контакта. В картере иногда можно найти остатки разрушенных регулировочных колец и обломанных элементов. Перечисленные проблемы реально бывают. Если все целое, то мост можно отрегулировать. Если есть проблемы, то…
3. Проверьте наличие поперечных зазоров в подшипниках. Если зазоры есть, то мост надо регулировать, пока он не заклинил.
4. Проверьте правильность зацепления главной передачи. Для этого окрасьте зубья главной передачи краской из аэрозольного баллона и проворачивая мост в обе стороны определите рисунок следов зацепления. На следующем рисунке показано правильное расположение пятна контакта на зубьях шестерен главной передачи моста УАЗ Патриот.
На следующем фото пример не правильной регулировки главной пары и наличие шероховатостей в местах контакта:
После регулировки заднего моста не должно быть осевого зазора в подшипниках ведущей шестерни главной передачи и в подшипниках дифференциала главной передачи. Осевой зазор в подшипниках моста является основной причиной его шума и заклинивания из-за разрушения зубьев в главной паре. Существует очень не много мастеров, кто умеет правильно сделать регулировку главной пары моста. Инструкции в интернете не очень помогают, так как процесс итерационный, требующий не только способности, но и опыта. Мы специализируемся на регулировке ведущих мостов. К нам приезжают из других городов по рекомендациям наших клиентов для переборки ведущих мостов и КПП, в том числе и иномарок. Ведущие мосты, алюминий и тюнинг УАЗ — наше конкурентное преимущество.
Замена масла
В трансмиссию УАЗ Патриот следует заливать самое качественное масло, которое вы можете себе позволить. Слишком качественное мало может течь через некачественные сальники.
Очень часто в заднем мосту со временем, из-за попадания в него влаги, масло превращается в густую не текучую жижу. Простая замена масла в таком мосту не имеет должного эффекта. Если вы не уверены, то снимите крышку моста и полуоси и прочистите мост. Не питайте иллюзий — если сапуны не выведены, если ездили по воде, если прошло много времени, и т.д., то в мосту уже не масло. Причем жижа находится не в редукторе, а ближе к ступицам. Т.е. ступичные подшипники заднего моста практически не смазываются.
Сапуны. Вывод сапунов в подкапотное пространство
Эту доработку рекомендуем сделать абсолютно всем, тем более, что затраты на нее относительно небольшие.
Сапуны на мостах необходимо вывести в подкапотное пространство, чтобы в мост ни при каких обстоятельствах не попала вода. Для этого обычно используют тормозные шланги и тормозные трубки. Проще использовать масло стойкие шланги.
На конце трубок под капотом устанавливают пластмассовый фильтр тонкой очистки топлива от классики, чтобы пыль не попадала в мост. При этом конец трубки загибают вниз, чтобы вода не попала в мост даже если автомобиль уйдет в воду больше, чем место расположения конца трубок.
На автомобилях с компрессором при экстремальной эксплуатации иногда создают избыточное давление воздуха в трансмиссии — как бы раздувают мосты, коробку и раздатку изнутри. Это полностью исключает попадание воды и грязи внутрь и хорошо смазывает сальники в местах трения.
Иногда на конец трубки устанавливают расширительных бачок с воздушным шариком для создания объема. В этом случае полностью закрывается связь внутреннего пространства моста с атмосферой. При изменении объема воздуха в мосту при нагреве и охлаждении воздушный шар надувается или сжимается.
Если вы проехали через брод глубиной более 30 см, то вам следует немедленно (в тот же день) заменить масло в трансмиссии — такова инструкция завода производителя. Делайте выводы.
Передний мост «Спайсер». Развал, схождение
Передний мост является управляемым мостом. Для облегчения управления автомобилем передние управляемые колёса имеют развал (не регулируемый) в вертикальной плоскости и схождение в горизонтальной плоскости.
Схождение колес. А < Б на 1,5-3 мм.
Для возврата колёс в среднее положение шкворни поворотных кулаков наклонены в продольной и поперечной плоскостях.
Положительный развал – отклонение верхней части колеса от вертикальной плоскости наружу.
Угол развала у мостов «Спайсер» составляет a = 1° – 30′. Развал колёс оказывает влияние на износ шин. При развале до 2° износ будет не очень большим. При эксплуатации автомобиля за счёт износа шкворней, вкладышей и усталостного износа балки моста положительный развал постепенно уменьшается до нуля, а затем отклонение колёс переходит в сторону отрицательного развала, что ухудшает поворачиваемость колёс.
В результате наклона колёс при развале возникают силы, стремящиеся вернуть их в разные стороны при движении. Появляется поперечное проскальзывание колёс, что способствует износу шин и затрудняет управление автомобилем. Для устранения вредных последствий развала колёса устанавливают со схождением. При этом расстояние между ободами колёс на уровне передней оси спереди на несколько миллиметров меньше, чем сзади.
Продольный наклон шкворня (КАСТОР) предназначен для стабилизации управляемых колёс в среднем положении, но его действие заметно только на больших скоростях движения при значительных центробежных силах. Измерителями стабилизации колёс при выходе автомобиля из поворота служат стабилизирующий момент и угловая скорость поворота колеса при возвращении его в нейтральное положение.
Особенности конструкции
Картер моста состоит из неразъёмного литого картера главной передачи, запрессованных в него кожухов (чулков) полуосей и штампованной крышки картера.
Отсутствие разъёма в поперечной плоскости моста придаёт конструкции высокую жёсткость, ненагруженность соединения крышки и картера уменьшает вероятность течи по стыку, а размещение главной передачи и дифференциала в едином картере обеспечивает высокую точность зацепления и более благоприятные условия для работы подшипников.
Благодаря всем эти особенностям конструкции реальный ресурс мостов значительно возрос. Кроме того, теперь для доступа к главной паре и дифференциалу не надо его снимать и «половинить» – достаточно просто снять крышку.
Для уменьшения коробления ведомой шестерни при её термообработке и, как следствие, снижения шумности, повышения надёжности и долговечности главной передачи была увеличена на 8 мм толщина «подложки» ведомой шестерни.Однако, эта мера привела к изменению левой чашки дифференциала. Но, новый дифференциал можно будет использовать на прежних одноступенчатых мостах с разъёмным картером при условии установки на шипе чашки кольца-компенсатора.
Мосты «Спайсер» унифицированы с одноступенчатыми мостами старой конструкции ещё по целому ряду деталей. Это подшипники дифференциала, полуоси заднего моста и практически все детали ступичных узлов. Передний подшипник с двойным уплотнением (469-2307086-03) и новая двукромочная манжета фланца ведущей шестерни унифицированы с аналогичными деталями П-образных («военных») мостов производства ОАО «УАЗ».
Что касается передних ведущих и управляемых мостов, то здесь, кроме вышеизложенных моментов, следует отметить новые шарниры равных угловых скоростей (ШРУС) типа «Бирфильд», которые гораздо долговечнее шарниров старой конструкции («Вейс»). В настоящее время такими шарнирами комплектуется все мосты типа «Спайсер» и «Тимкен». Нелишне будет напомнить, что для смазывания шарниров «Бирфильд» используется специальная смазка ШРУС-4, которую нужно закладывать не во всю внутреннюю полость поворотного кулака, как раньше, а только в сам шарнир. Применение смазок другого типа, в том числе традиционной «Литол-24», недопустимо. В процессе эксплуатации добавление смазки в шарнир не требуется. Внутренняя полость поворотного кулака по прежнему заполняется смазкой «Литол-24».
Главная передача:
1 — болт; 2, 33 — пружинные шайбы; 3 — ведомая шестерня; 4, 24 — полуоси; 5 — регулировочное кольцо; 6, 22 — подшипники; 7 — распорная втулка; 8 — наружная обойма наружного роликового подшипника; 9 — роликовый подшипник; 10 — упорное кольцо;11 — сальник; 12 — отражатель; 13- фланец; 14 — шайба; 15 — гайка;16 — картер моста; 17 — регулировочное кольцо ведущей шестерни; 18 — наружная обойма внутреннего роликового подшипника; 19 — внутренний роликовый подшипник; 20 — маслоотражательное кольцо; 21 — вал с ведущей шестерней; 23 — регулировочная гайка подшипников дифференциала; 25, 39 — правая и левая части корпуса дифференциала; 26 — болт; 27, 40- опорные шайбы шестерней полуоси; 28, 43 — шестерни полуоси; 29, 45 — оси сателлитов дифференциала; 30, 41, 44, 46 — сателлиты дифференциала; 31, 38 — крышки подшипников дифференциала; 32 — фиксатор регулировочной гайки подшипников дифференциала; 34, 36, 37 — болты; 35 — крышка картера главной передачи; 42 — прокладка крышки картера главной передачи
Выпускаемые заводом мосты типа «Спайсер» имеют передаточное число 4,111 (37:9) или 4,625 (37:8). Мосты с передаточным числом 4,111 устанавливаются в основном на автомобили с бензиновыми двигателями, а с передаточным числом 4,625 – на автомобили с дизельными двигателями.
Снятие и ремонт переднего моста
Передний мост УАЗ буханка имеет простое устройство, что позволяет выполнить ремонт своими руками при наличии минимальных технических знаний. Для снятия узла с автомобиля необходимо:
- Автомобиль на смотровую яму, эстакаду или подъемник;
- Обездвижить машину для предотвращения самопроизвольного прокатывания. Для этого под задние колёса устанавливать противооткатные устройства (башмаки);
- Поддомкратить раму автомобиля. Для одновременного поднятия обеих сторон домкрат устанавливают в передней части рамы по центру;
- Во избежание получения травм раму автомобиля установить на специализированные опоры;
- Открутить гайки крепления моста к полуэллиптическим рессорам;
- Демонтировать тягу рулевой сошки;
- Открутить гайки крепления амортизаторов;
- Демонтировать амортизаторы;
- Снять ведущую ось автомобиля.
Выполнить ремонт и регулировку передней оси автомобиля УАЗ буханка может человек, имеющий определенные навыки в ремонте техники. Для диагностики неисправности необходимо провести визуальный осмотр узла. С наружной стороны картер UAZ осматривают на предмет потеков масла. Наличие масляных потеков свидетельствует о разгерметизации картера. Для устранения течи масла необходимо заменить прокладки и сальники. При установке прокладки смазываются герметиком.

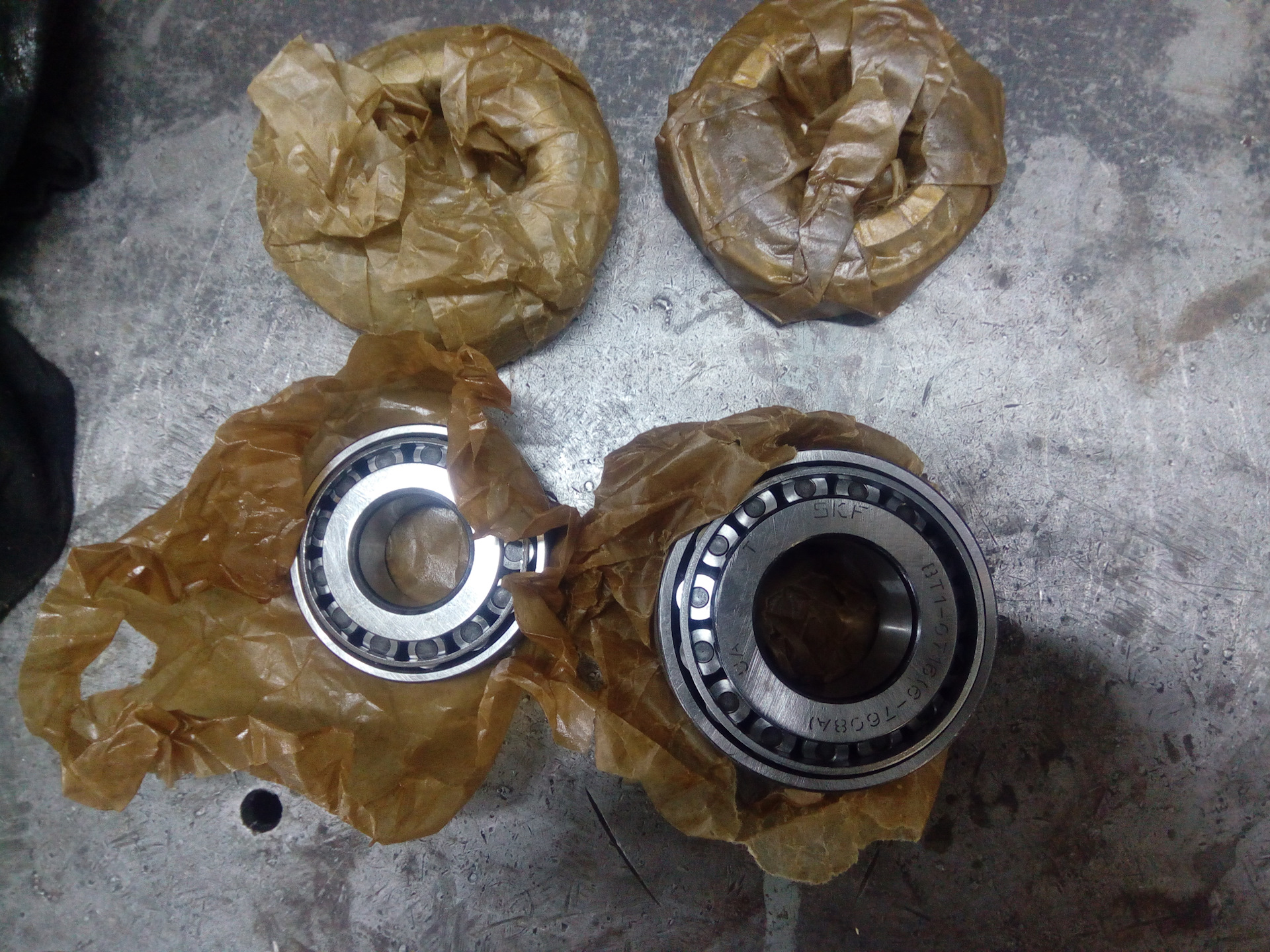

После разборки узла необходимо обратить внимание на целостность подшипников. Вышедшие из строя детали необходимо заменить новыми. Особое внимание уделяют изношенности вращающихся деталей
При превышении допустимой нормы следует заменить изношенные части
Особое внимание уделяют изношенности вращающихся деталей. При превышении допустимой нормы следует заменить изношенные части
Из вышеперечисленного следует, что передний мост УАЗ, благодаря своей конструкции, улучшает технические характеристики автомобиля. Передний мост оборудован поворотными механизмами. Это позволяет передавать крутящий момент от редуктора к колесам транспортного средства независимо от угла их поворота. Возможно разобщение редуктора и колесных механизмов путем выключения муфт.
ШРУС УАЗ, Бирфильд/Вейс/Виллис/Крестовины
Частые неисправности
Конструкция переднего ведущего моста отличается повышенной надежностью, возможные неисправности возникают из-за естественного износа трущихся деталей или нарушения условий эксплуатации. Поломки редуктора связаны с потерей герметичности картера или с повреждением зубчатых колес. Владелец автомобиля может самостоятельно найти причину поломки и выполнить ремонт в гаражных условиях.
Высокий уровень шума
Повышенный уровень шума указывает на снижение уровня масла и механический износ подшипников качения или шестерен главной пары и дифференциала. Если доливка смазки не позволила снизить шумность работы, то требуется разобрать узел и заменить изношенные элементы.
Вам будет интересно почитать здесь: масло в мосты уаз
Шум при работе моста возникает из-за некорректной регулировки шестерен главной передачи. Для восстановления нормальных условий работы производится корректировка положения деталей (при помощи стальных прокладок), но при повреждении или износе зубьев обеспечить требуемое пятно контакта невозможно. В этом случае производится комплектная замена зубчатых колес, устанавливать шестерни из разных наборов категорически запрещено.
Подтекание масла
Течь масла из моста Спайсер УАЗ Патриот возникает через прокладку между крышкой и корпусом редуктора, а также через уплотнительный сальник. Причиной дефекта является износ деталей или повреждение элементов в процессе монтажа или обслуживания автомобиля. Для восстановления нормальных условий работы необходимо заменить поврежденные детали, допускается нанесение на поверхность прокладки герметика. После проведения ремонта необходимо восстановить уровень трансмиссионного масла в картере редуктора переднего моста.
Полезный материал здесь: устройство переднего моста уаз буханка
Читайте про замену масла в раздатке УАЗ Патриот
Высыхание смазки
В процессе эксплуатации машины происходит деградация смазки, находящейся в картере моста. При высоких температурах масло испаряется, а при преодолении водных преград в полость попадает вода. Для проверки уровня смазки используется контрольное отверстие, закрытое резьбовой пробкой. Если владелец регулярно преодолевает водные преграды, то рекомендуется установить удлинительные шланги на вентиляционные каналы. Магистрали выводятся под капот автомашины, снижая риск попадания в картеры воды и грязи.
Популярный материал здесь: замена ступичного подшипника уаз патриот передний мост
Заклинивание узла
Заклинивание редуктора происходит в случае повышенного осевого зазора в подшипниковых опорах, на которых вращается ведущий вал главной пары. Из-за перемещения оси нарушается пятно контакта между шестернями, что приводит к износу и разрушению зубьев.
Интересный материал: прямой кардан на уаз патриот
Снятие и установка главной передачи переднего моста УАЗ Патриот 3163
Главную передачу снимают для ремонта или замены.
Вам потребуются: ключи «на 10», торцовая головка «на 19», «на 27».
1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колеса.
2. Выверните пробку и слейте масло из переднего моста (см. «Замена масла в переднем мосту»).
3. Извлеките обе полуоси (см. «Снятие и установка полуоси»).
4. Отсоедините левый наконечник рулевой тяги от сошки рулевого механизма (см. «Регулировка и замена наконечников рулевых тяг») и отведите тягу в сторону.
5. Удерживая болты от проворачивания, отверните четыре гайки крепления карданного вала к фланцу редуктора переднего моста и отведите его в сторону (см. «Снятие и установка карданной передачи»).
6. Выверните десять болтов крепления крышки картера главной передачи…
7. …и снимите крышку.
8. Очистите привалочную поверхность от старой прокладки.
9. Отверните гайку крепления фланца вала привода переднего моста.
10. Снимите фланец с отражателем.
11. Выверните по два болта крепления крышек подшипника дифференциала, снимите крышки и извлеките дифференциал в сборе с ведомой шестерней, а затем вал с ведущей шестерней в сборе с задним подшипником.
12. Снимите сальник фланца (см. «Замена сальника вала ведущей шестерни редуктора переднего моста»).
13. Извлеките передний подшипник вала ведущей шестерни из картера переднего моста.
14. Выпрессуйте из картера наружные обоймы переднего и заднего подшипников вала ведущей шестерни.
15. Установите детали в порядке, обратном снятию.
16. Отрегулируйте главную передачу (см. «Регулировка подшипников главной передачи переднего моста»).
17. Залейте масло в картер переднего моста (см. «Проверка уровня и доливка масла в картер переднего моста»).
Видео про «Снятие и установка главной передачи переднего моста» для УАЗ 3163
https://youtube.com/watch?v=AuCrUEU-1pY
(ШРУСов) или для получения доступа к другим агрегатам.
1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо.
2. Снимите тормозной диск (см. «Замена тормозного диска»).
3. Снимите датчик частоты вращения колеса (см. «Замена датчиков антиблокировочной системы тормозов»).
4. Выверните болты крепления цапфы к поворотному кулаку и снимите цапфу в сборе со ступицей и муфтой отключения колеса (см. «Снятие и установка поворотного кулака»).

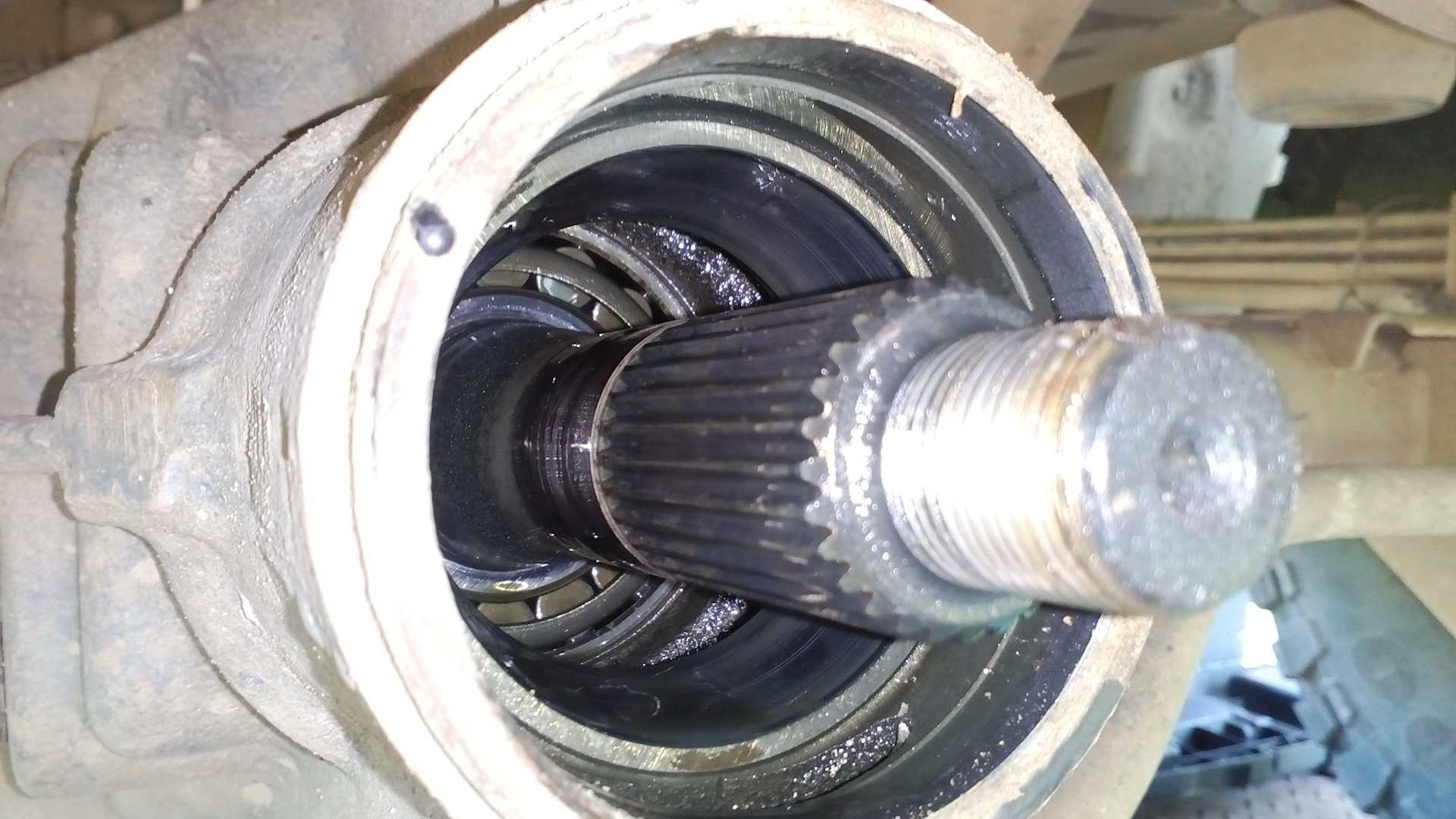

5. Извлеките из картера моста полуось в сборе со ШРУСом.
6. Перед установкой полуоси заложите в шарниры равных угловых скоростей чистую консистентную смазку ШРУС-4.
7. Установите детали в порядке, обратном снятию.
Видео про «Снятие и установка полуоси» для УАЗ 3163
Автомобиль Ульяновского производства УАЗ Патриот оснащен полным приводом, обуславливающийся передним и задними мостами. Задний мост относится к основному приводу, а передний включается при необходимости преодоления разного рода препятствий
Уделим внимание переднему мосту внедорожника УАЗ 3160 Патриот: его особенности, как осуществляется ремонт и замена составляющих деталей устройства
Фармакологічні властивості
Фармакодинаміка
Біотин (вітамін Н, вітамін В7) є водорозчинним вітаміном групи В. В організмі біотин відіграє важливу роль в обміні вуглеводів, жирів і білків, і є життєво необхідним для нормального росту і розвитку клітин. При попаданні в організм біотин служить коферментом карбоксилаз, чинить інсуліноподібну дію та бере участь у процесі глюконеогенезу (завдяки участі у синтезі глюкокінази), внаслідок чого сприяє стабілізації вмісту цукру в крові, покращує функцію нервової системи. Біотин є синергістом інших вітамінів групи В, фолієвої кислоти, пантотенової кислоти, ціанокобаламіну. Є дані про участь біотину у синтезі пуринових нуклеотидів. Біотин є також джерелом сірки, що бере участь у синтезі білка – колагену і таким чином позитивно впливає на структуру шкіри і її придатків (волосся, нігтів).
Недостатність біотину може виникати при незбалансованому харчуванні, тривалих дієтах і вживанні сирого яєчного білка; при парентеральному харчуванні; при синдромі мальабсорбції, після резекції тонкого кишечнику; при асоційованій з біотином множинній недостатності карбоксилаз; у хворих, які перебувають на гемодіалізі.
Фармакокінетика.
В організмі біотин швидко абсорбується у тонкому кишечнику, шляхом пасивної дифузії, після чого потрапляє через портальну систему у печінку і далі у системний кровотік. Ступінь зв’язування біотину з білками плазми крові становить 80 %. Концентрація вільного або слабозв’язаного біотину в крові становить, як правило, від 200 до 1200 мкг/л. Біотин проходить крізь гематоенцефалічний і плацентарний бар’єри. В організмі метаболізується з утворенням різних метаболітів. Виводиться біотин із сечею (від 6 до 50 мкг за добу) і калом у незміненому вигляді (близько 50 %), а також у вигляді біологічно інертних продуктів обміну. Період напіввиведення залежить від обсягу введеної дози і становить близько 26 годин після введення внутрішньо дози 100 мкг на кг маси тіла. У хворих із недостатністю біотинідази період напіввиведення після введення такої самої дози скорочується до 10-14 годин.

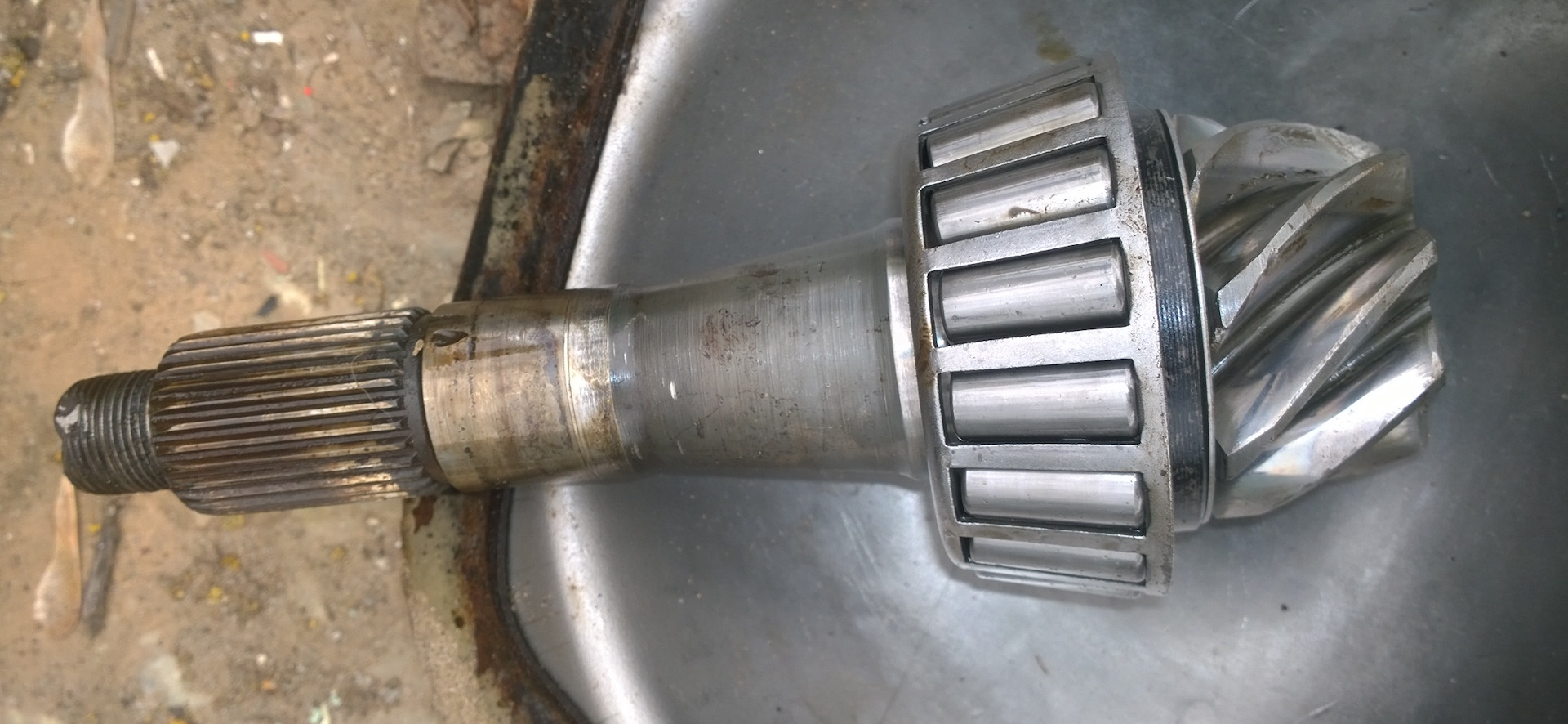

Регулировка ведущей шестерни
Для проведения операции используется оригинальное приспособление А.95690, оправка А.70184 или аналог, изготовленный по чертежу.
Привалочная плоскость картера располагается таким образом, чтобы она приняла горизонтальное положение. Затем на постель подшипников устанавливается абсолютно ровный металлический пруток. Расстояние от прутка до оправки замеряется, вставляя в зазор под прутком регулировочные кольца из набора с шагом 0,05. Измеренное значение (базу картера) согласуется с поправкой, нанесенной на ведущей шестерне. При сборке узла рекомендуется отказаться от стандартной распорной втулки для предотвращения повторного ремонта. Вместо нее подойдет недеформируемая стальная втулка длиной 48 мм (с запасом, при необходимости — укоротить).
Во время обточки детали контролируют усилие при проворачивании шестерни (должно составлять 157–196 Н·см), для подшипников с пробегом справедлив момент 39,2–58,8 Н·см. Использование фирменного динамометра 02.7812.9501 не обязательно.
Приемлемую точность обеспечит бытовой безмен. Во время работы с ним следует намотать один конец шнура длиной 1 м на фланец, а другой – закрепить за весы. Потянув устройство в перпендикулярном направлении зафиксируйте момент проворачивания. Так, новые подшипники должны обеспечить 7-9 кг, а с пробегом – 2-3 кг.
Процесс сопряжен с заменой опорных шайб на новые – более толстые, чем ранее. На выбор предлагается 7 типоразмеров с шагом 0,05 мм в пределах 1,8-2,1 мм. Материал шайб – бронза или сталь. При этом шестерни устанавливаются плотно, но с возможностью поворота вручную.
Разборка редуктора и замена сателлитов
Сателлиты — это дополнительные шестерни, установленные в дифференциале редуктора. Их назначение — передавать крутящий момент на полуоси задних колёс. Как и любая другая деталь, сателлитные шестерни подвержены износу. После этого их придётся менять, поскольку ремонту эта деталь не подлежит. Для восстановления изношенных зубьев у автовладельца нет ни нужных навыков, ни нужного оборудования. Кроме того, любая шестерня в автомобиле подвергается специальной термической обработке — цементации, которая проводится в азотной атмосфере и упрочняет поверхность зубьев на определённую глубину, насыщая эту поверхность углеродом. Ничего подобного обычный автолюбитель у себя в гараже сделать не сможет. Поэтому выход только один: приобрести ремкомплект для редуктора заднего моста. Стоит он около 1500 рублей. Вот что в него входит:
- пара шестерён для полуосей;
- пара сателлитов для дифференциала;
- сателлитная ось;
- опорная шайба.
Помимо ремкомплекта для редукторов, потребуется ещё набор обычных рожковых ключей, отвёртка и молоток.
Последовательность операций
Для разборки редуктора лучше всего воспользоваться обычными слесарными тисками. Тогда работа пойдёт гораздо быстрее.
- Снятый с машины редуктора зажимается в тисках в вертикальном положении.
- С него откручивается пара регулировочных стопорных болтов, под которыми расположены стопорные пластины.
Итак, обычному автовладельцу вполне по силам снять редуктор с заднего моста «семёрки», разобрать его и заменить в нём изношенные части. Ничего сложного в этом нет. Определённые трудности могут возникнуть лишь на этапе регулировки нового редуктора. Но и с ними вполне можно справиться, внимательно прочитав вышеизложенные рекомендации.
