Все, что вам нужно знать о тормозной системе уаз «буханка»: комплексный обзор и руководство по обслуживанию

Определяем неисправность

Итак, как же проверить исправность вакуумного усилителя тормозов на УАЗе “Буханка”? Есть несколько способов, используя которые легко оценить состояние агрегата без привлечения специалистов и допоборудования. Вариант первый:

• Заглушите мотор и 4-5 раз нажмите на тормозную педаль. Это позволит накачать ВУТ.
• При последнем нажатии, не отпуская педаль, заведите двигатель и дайте ему поработать на холостом ходу около 5 минут.
• Если чувствуете, что тормозная педаль опускается вниз, вакуумник исправен. Когда никаких изменений не происходит, скорее всего, система ВУТ потеряла герметичность.

Если у автовладельца в целом нет претензий к работе тормозной системы, но режим работы ДВС меняется, если нажать на тормоз, исправность усилителя можно протестировать следующим образом:

• Отсоедините трубопровод от выпускного коллектора, заглушив штуцер хомутом, заглушкой или трубкой из резины, свободный конец которой надо перетянуть нейлоновым или железным хомутиком.
• Запустите движок, дайте ему немного поработать.
• Спустя 5-7 минут выжимайте тормоз и внимательно смотрите на тахометр: если в этот момент стрелка прибора не двигается, то есть обороты не меняются, ВУТ разгерметизирован.

Допустим, в ходе проведённых тестов была выявлена разгерметизация вакуумника. Теперь надо выяснить, где конкретно система потеряла герметичность. Это тот ещё квест, поскольку утечка может локализоваться в самом неожиданном месте и иметь крайне маленький размер. Поэтому лучше проверить все “уязвимые” элементы усилителя:

• Посмотрите, хорошо ли затянуты хомуты трубопровода.
• Осмотрите места зажима трубок, на них часто бывают трещины.
• Проверьте, не расслоился ли уплотнитель обратного клапана вакуумника. На “поживших” автомобилях такое встречается довольно часто.
• Если не хотите делать всё вышеперечисленное, тем более шанс найти утечку и успешно устранить её не очень велик, поменяйте все трубки вместе с хомутами. Весь комплект стоит недорого.

И раз уж взялись за усилитель, стоит протестировать на исправность обратный клапан устройства. Сделать это можно двумя способами:

1. Снять элемент (не самый лучший вариант). Затем надо подать воздух (ртом или насосом) в штуцер, которым клапан устанавливается в ВУТ. Воздух должен свободно двигаться по узлу. Затем втяните воздух через штуцер на себя, исправный клапан не пропустит воздух в обратном направлении.
2. Запустите двигатель авто. Дайте ему поработать несколько минут. Затем выжимайте педаль тормоза до упора, глушите движок. Исправный клапан должен закрыться, сохраняя вакуум в камере, нога водителя, расположенная на педали, не почувствует сопротивления.

По факту ремонтировать клапан нет никакого смысла, поскольку часто этот элемент неразборный. Купите новый, стоит он довольно дешево.

В общем-то, пытаться отремонтировать усилитель — дело не очень благодарное. Можно заменить трубки, хомуты или клапан, но лучше купить новый ВУТ в сборе. Замену агрегата легко провести самостоятельно.

И пара слов о регулировке штока вакуумного усилителя тормозов на УАЗе “Буханка”. После замены агрегата водитель может заметить, что торможение авто ухудшилось. Что делать: утопите шток назад так, чтобы его выступ над корпусом был равен примерно 8 мм, но не более. Чтобы изменить положение штока, ослабьте крепление контргайки и при помощи регулировочного винта выставьте необходимую длину, затем зафиксируйте деталь контргайкой.

• Штуцер обратки камаз common rail



• Ваз 2110 задымилась проводка



• Заправка кондиционера уаз патриот



• Подиумы для динамиков 16 см шевроле нива своими руками



• Замена ресивера ваз 2110 16 клапанов

Тормозная система Патриота.

Тормозная система Патриота.

Сообщение skyclad » Чт мар 23, 2006 12:19

Мысли в голову лезут разные. Тормоза на Патрике не понравились ещё на тест-драйве. Решил, что и сиденья, и тормоза поменяю на другие по мере возможности.

Вчера натолкнулся на следующую статью про тормозные системы (5 колесо, август 2000), тезисно цитаты привожу ниже

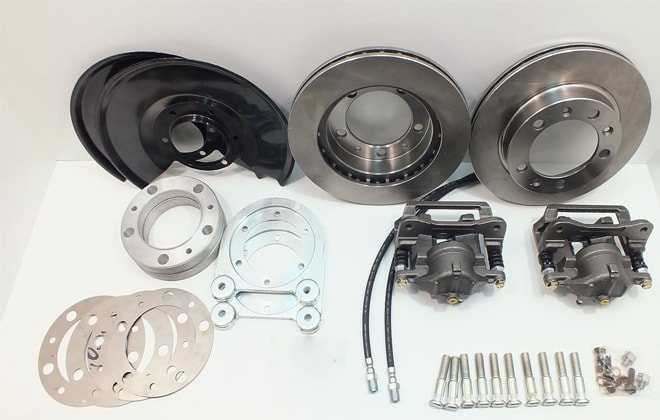

. Рекомендуем начать с установки. вентилируемых передних тормозных дисков, поскольку при торможении передний контур несёт на себе большую часть нагрузки. Задние барабаныые тормоза меняются на дисковые. Их главное преимущество — высокая энергоёмкость, сохраняющаяся в таких режимах, когда барабанные /тормоза/ её уже утрачивают. для установки дисковых тормозов, после того, как снято всё «родное, необходимы специальные переходные проставки. При установке задних дисковых тормозов придётся расстаться с тросовым приводом ручного тормоза. Взамен необходимо использовать систему гидравлического привода. В салоне автомобиля, на тоннеле, за рукояткой «ручника», устанавливается тормозной цилиндр. толкатель цилиндра присоединяется к рукоятке.

Из-за усиления задних тормозов задние колёса начинают перетормаживать, то есть срываются в занос. во избежание этого делается следующее:

В салоне автомобиля устанавливается регулятор давления типа Tilton, представляющий собой краник, регулирующий диаметр проходного отверстия в зависимости от положения ручки. Эта мера является довольно грубой и применяется в основном на спортивной технике. Оптимальный вариант — так называемый «тандем». Корпус тандема устанавливается на вакуумный усилитель. Основное отличие — два главных тормозных цилиндра (на передний и задний контур) вместо стандартного одного. толкатель от «вакуумника» приходит в корпус тандема, где он связан с поперечной подвижной рейкой. На рейке закреплены толкатели обоих главных тормозных цилиндров. На корпусе тандема имеется регулировочный болт, с помощью которого можно изменять длину плеча рейки от основного толкателя к толкателям каждого из главных тормозных цилиндров.

Тонкая регулировка длины плеча позволяет оптимально перераспределить тормозные силы. На спортивных автомобилях тандем в сочетании с регулятором позволяет в ходе соревнований быстро изменять тормозные характеристики переднего и заднего контуров.

Конечно суппорты нужно менять, на четырёхпоршневые минимум (ой как дорого Brembo только, может ещё что поставить, из разряда подешевле?) вперёд, и двухпоршневые (можно и четырёхпоршневые, но основная нагрузка идёт на перед, сзади это так не критично) назад. Диски — естественно вентилируемые, можно даже перфорированные, колодки можно Lockheed (как в той статье рекомендуют, отличаются от обычных меньшей потерей тормозных свойств при перегреве)

И вакуумник бы тоже неплохо на импортный помненять. Но на какой — ума не приложу. Может от иностранных жЫпов что-нибудь можно впихнуть?

з.ы. Если нужна просто штатная тормозная система, но надёжная, то регулятор давления лучше поставить белорусский, Fenom, каталожный номер детали 3160-3512010-01. И колдун поменять на Fenom тоже.

Замена вакуумного усилителя

Отворачиваем гайки крепления главного тормозного цилиндра к вакуумному усилителю и аккуратно отводим цилиндр вперед, стараясь сильно не изгибать тормозные трубки (см. Замена главного тормозного цилиндра).
Ослабив затяжку хомута шланга подвода разрежения,…
…отсоединяем шланг от штуцера усилителя.

Ключом «на 14» отворачиваем два верхних болта крепления кронштейна усилителя.

Плоскогубцами расшплинтовываем…

…и вынимаем ось из вилки толкателя усилителя.

Ключом «на 17» отворачиваем две нижних гайки крепления кронштейна усилителя.

Снимаем вакуумный усилитель с кронштейном так, чтобы не повредить трубку гидропривода сцепления.

Ключом «на 17» отворачиваем четыре гайки …

…и снимаем кронштейн с усилителя.

Ключом «на 30» отворачиваем обратный клапан и снимаем его.

Если усилитель не заменяем, промываем его воздушный фильтр.
Для этого ослабляем хомут…
…и стягиваем резиновый защитный чехол.

Вставив подходящий инструмент в проушины вилки, ключом «на 19» ослабляем затяжку контргайки.

Отворачиваем и снимаем вилку толкателя с защитным чехлом…

…и контргайку.

Плоскогубцами с тонкими губками или пинцетом вынимаем три шайбы воздушного фильтра.

Промываем шайбы в мыльном растворе, высушиваем и устанавливаем их на место.
Перед установкой вакуумного усилителя необходимо отрегулировать выступание толкателя и штока из корпуса усилителя. Для проверки величины выступания толкателя:
устанавливаем в проушины вилки гладкий прямой стержень диаметром 10 мм.
Слегка нажав на стержень между проушинами вилки, выбираем люфты. Линейкой измеряем расстояние от центра стержня до плоскости шпилек корпуса усилителя. Оно должно быть в пределах 134,7–136,3 мм.

Если это не так, то, отвернув ключом «на 19» контргайку вилки толкателя и заворачивая или отворачивая вилку, добиваемся нужной величины. После этого затягиваем контргайку.
Для проверки величины выступания штока до упора утапливаем его в корпус.
Глубиномером штангенциркуля, подложив жесткую пластину известной толщины (щуп не менее 0,5 мм), измеряем величину выступания штока над плоскостью торца усилителя. Она должна находиться в пределах 7,78–8,0 мм. Если это не так, то,…

…удерживая шток ключом «на 8», вращаем наконечник штока ключом «на 7», добиваясь нужной величины.

Наконечник должен проворачиваться туго. Если он вращается легко, то, отвернув его, наносим на резьбу штока анаэробный герметик и регулируем выступание.
Устанавливаем вакуумный усилитель в обратной последовательности, при этом шпильки на кронштейне усилителя должны быть снизу, а болты сверху.

Если вы являетесь правообладателем исключительных прав, и ваши права каким-то образом нарушаются с использованием на нашем ресурсе, мы просим незамедлительно сообщать об этом письмом в электронном виде на почту mikushkin (пять) (собака) джиmail (точка) com

Согласно действующим нормам законодательства администрация сайта готова рассмотреть спорные вопросы в рамках досудебного (претензионного или иного) порядка урегулирования. Претензии и жалобы рассматриваются незамедлительно. Если вы являетесь правообладателем исключительных прав на какие-то материалы, которые размещены на сайте, то они будут удалены незамедлительно по вашему требованию.

Ремонт вакуумного усилителя тормозов УАЗ

Неполадки вакуумного усилителя автомобилей УАЗ можно определить по следующим признакам:

• двигатель троит, и так как на «Уазовских» моторах вакуумный шланг идет на коллектор первого цилиндра, при неисправном ВУТ не дорабатывает именно этот цилиндр;
• под капотом слышно шипение – диафрагма травит воздух;
• педаль тормоза жесткая, и не прожимается при запуске двигателя;
• между ГТЦ и усилителем имеются влажные подтеки (течет тормозная жидкость).

Если обнаруживаются подтеки «тормозухи» в районе ВУТ, необходимо срочно менять или ремонтировать ГТЦ, но если жидкость уже попала в вакуумный усилитель, скорее всего, придется ремонтировать и ВУТ.

Еще одна частая неисправность в тормозной системе – выход из строя обратного клапана. Этот нехитрый механизм проверить очень легко – нужно в него дунуть. Клапан должен продуваться в одну сторону свободно (при подаче разреженного воздуха из коллектора), а в обратную сторону воздух идет с большим трудом. Если клапан неисправен, он в обе стороны продувается свободно.

Снимается усилитель на автомобилях производства Ульяновского автозавода по такому же принципу, что и на машинах ВАЗ. Рассмотрим замену ВУТ на примере автомашины УАЗ-31519:

две нижних гайки кронштейна усилителя находиятся в салоне авто, они под ключ на 17, отворачиваем этот крепеж;

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110

Вакуумный усилитель тормозов (сокращенно – ВУТ) автомашин ВАЗ облегчает работу водителю – он в тормозной системе (ТС) усиливает эффект нажатия на педаль. Этот узел состоит из следующих основных деталей:

• клапана;
• металлического корпуса;
• диафрагмы;
• поршня;
• штока;
• мощной возвратной пружины;
• толкателя, который соединяется с тормозной педалью;
• защитного чехла;
• фланца для установки обратного клапана.

Корпус устройства делится диафрагмой на две половины, и со стороны, где создается вакуум, устанавливается главный тормозной цилиндр. Разрежение (вакуум) создается за счет соединения этой части корпуса с впускным коллектором ДВС, а когда мотор не работает, канал перекрывает обратный клапан, устанавливаемый во фланец ВУТ. Воздух (вакуум) с помощью штока и поршня при нажатии на тормоз усиливает эффект торможения, тем самым облегчая работу водителю – нет необходимости на педаль нажимать с большой силой. После отпускания педали мощная возвратная пружина позволяет диафрагме внутри корпуса принять исходное положение. Когда двигатель заглушен, разрежение в системе не создается, и вакуумный усилитель тормозов не работает.

Основная неполадка вакуумного усилителя – это повреждение диафрагмы. Когда диафрагма имеет разрывы, воздух проникает из наружной части корпуса в вакуумную полость, и разряжение в устройстве не создается. Но необязательно неисправность может заключаться в самом устройстве – часто ВУТ не работает из-за подсоса воздуха или по иным причинам:

Следует отметить, что вакуумный усилитель тормозов на автомобилях ВАЗ 2106-10 соединяется шлангом с четвертым цилиндром двигателя.

Ремонт вакуумного усилителя тормозов ВАЗ 2106, 2107, 2108, 2109, 2110 следует начинать с демонтажа этого узла, затем ВУТ необходимо разобрать.

УАЗ 3151 | Проверка исправности функционирования вакуумного усилителя тормозов |

Проверка исправности функционирования вакуумного усилителя тормозов

Проверки, выполняемые без применения специального оборудования

Шаг 1

При заглушенном двигателе несколько раз выжмите педаль ножного тормоза. Выжмите педаль и, удерживая ее нажатой, запустите двигатель, при исправном вакуумном усилителе педаль должна слегка «провалиться» сразу после осуществления запуска.

Шаг 2

На одну-две минуты запустит двигатель, затем вновь его заглушите. Несколько раз выжмите педаль ножного тормоза с обычным усилием, — если с каждым нажатием ход педали будет сокращаться, следовательно, вакуумный усилитель функционирует исправно. В случае выявления проблемы проверьте состояние контрольного клапана и соединительного вакуумного шланга, произведите необходимые исправления, затем повторите проверку.

Шаг 3

Запустите двигатель, выжмите педаль ножного тормоза с обычным усилием и, удерживая ее нажатой, заглушите двигатель. Продолжайте удерживать педаль нажатой в течение еще порядка 30 секунд, — если высота положения педали не будет изменяться, следовательно, вакуумный усилитель функционирует исправно. В случае выявления проблемы проверьте состояние контрольного клапана и соединительного вакуумного шланга, произведите необходимые исправления, затем повторите проверку.

Проверки, выполняемые с применением измерителей

Подсоедините к тормозному усилителю измерители.

Проверка герметичности без нагрузки

Запустите двигатель и не глушите его до тех пор, пока глубина разрежения в тормозном усилителе не достигнет точки А = 66.7 кПа (500 мм рт. ст.), — педаль ножного тормоза не выжимайте. Заглушите двигатель и проследите за показаниями вакуумметра, — скорость снижения глубины разрежения в исправном усилителе составляет не более 3.3 кПа за 15 секунд. При выявлении признаков нарушения герметичности следует проверить состояние контрольного клапана, вакуумного шланга, оценить качество сварного шва корпуса, удостовериться в отсутствии повреждений диафрагмы и признаков развития утечек через пластину, уплотнитель и тарельчатый клапан. В случае необходимости замените сборку вакуумного усилителя.

Проверка герметичности под нагрузкой

Запустите двигатель, выжмите педаль ножного тормоза с усилием 20 кГс и, не отпуская ее, дождитесь опускания глубины разрежения в тормозном усилителе до точки В = 66.7 кПа (500 мм рт. ст.). Заглушите двигатель и проследите за показаниями вакуумметра, — скорость падения разрежения опять-таки не должна превышать 3.3 кПа за 15 с. В случае необходимости произведите соответствующий восстановительный ремонт, либо замените усилитель.

Проверка гидравлического давления

При заглушенном двигателе (глубина разрежения 0 мм рт. ст.) выжимание педали ножного тормоза с усилием 20 кГс должно поднимать давление в гидравлическом тракте до значения 1177 кПа (12 кГс/см2), — считайте показание манометра. Запустите двигатель и дождитесь опускания глубины разрежения до значения 66.7 кПа (500 мм рт. ст.), затем считайте показание манометра, — требуемое значение составляет 6867 кПа (70 кГс/см2). Неисправный вакуумный усилитель замените.

Проверка состояния контрольного клапана

Отсоедините от сборки тормозного усилителя вакуумный шланг. Контрольный клапан запрессован в шланг и направление его установки внутри последнего показано нанесенной на поверхность шланга стрелкой. Подуйте в шланг, — воздух должен свободно проходить в направлении двигателя, подсасывание же его в направлении тормозного усилителя не должно представляться возможным. Неисправный клапан подлежит замене.

Определяем неисправность

Итак, как же проверить исправность вакуумного усилителя тормозов на УАЗе “Буханка”? Есть несколько способов, используя которые легко оценить состояние агрегата без привлечения специалистов и допоборудования. Вариант первый:

• Заглушите мотор и 4-5 раз нажмите на тормозную педаль. Это позволит накачать ВУТ.
• При последнем нажатии, не отпуская педаль, заведите двигатель и дайте ему поработать на холостом ходу около 5 минут.
• Если чувствуете, что тормозная педаль опускается вниз, вакуумник исправен. Когда никаких изменений не происходит, скорее всего, система ВУТ потеряла герметичность.

Это Вас заинтересует: датчик холостого хода уаз 409 двигатель инжектор

Если у автовладельца в целом нет претензий к работе тормозной системы, но режим работы ДВС меняется, если нажать на тормоз, исправность усилителя можно протестировать следующим образом:

• Отсоедините трубопровод от выпускного коллектора, заглушив штуцер хомутом, заглушкой или трубкой из резины, свободный конец которой надо перетянуть нейлоновым или железным хомутиком.
• Запустите движок, дайте ему немного поработать.
• Спустя 5-7 минут выжимайте тормоз и внимательно смотрите на тахометр: если в этот момент стрелка прибора не двигается, то есть обороты не меняются, ВУТ разгерметизирован.

Допустим, в ходе проведённых тестов была выявлена разгерметизация вакуумника. Теперь надо выяснить, где конкретно система потеряла герметичность. Это тот ещё квест, поскольку утечка может локализоваться в самом неожиданном месте и иметь крайне маленький размер. Поэтому лучше проверить все “уязвимые” элементы усилителя:

• Посмотрите, хорошо ли затянуты хомуты трубопровода.
• Осмотрите места зажима трубок, на них часто бывают трещины.
• Проверьте, не расслоился ли уплотнитель обратного клапана вакуумника. На “поживших” автомобилях такое встречается довольно часто.
• Если не хотите делать всё вышеперечисленное, тем более шанс найти утечку и успешно устранить её не очень велик, поменяйте все трубки вместе с хомутами. Весь комплект стоит недорого.

И раз уж взялись за усилитель, стоит протестировать на исправность обратный клапан устройства. Сделать это можно двумя способами:

1. Снять элемент (не самый лучший вариант). Затем надо подать воздух (ртом или насосом) в штуцер, которым клапан устанавливается в ВУТ. Воздух должен свободно двигаться по узлу. Затем втяните воздух через штуцер на себя, исправный клапан не пропустит воздух в обратном направлении.
2. Запустите двигатель авто. Дайте ему поработать несколько минут. Затем выжимайте педаль тормоза до упора, глушите движок. Исправный клапан должен закрыться, сохраняя вакуум в камере, нога водителя, расположенная на педали, не почувствует сопротивления.

Это Вас заинтересует: задние дисковые тормоза на уаз патриот

По факту ремонтировать клапан нет никакого смысла, поскольку часто этот элемент неразборный. Купите новый, стоит он довольно дешево.

Интересный материал тут: колодки тормозные задние уаз патриот

В общем-то, пытаться отремонтировать усилитель — дело не очень благодарное. Можно заменить трубки, хомуты или клапан, но лучше купить новый ВУТ в сборе. Замену агрегата легко провести самостоятельно.

И пара слов о регулировке штока вакуумного усилителя тормозов на УАЗе “Буханка”. После замены агрегата водитель может заметить, что торможение авто ухудшилось. Что делать: утопите шток назад так, чтобы его выступ над корпусом был равен примерно 8 мм, но не более. Чтобы изменить положение штока, ослабьте крепление контргайки и при помощи регулировочного винта выставьте необходимую длину, затем зафиксируйте деталь контргайкой.

Это Вас заинтересует: как подтянуть ручник на уаз патриот

Интересно было бы узнать, уважаемые автовладельцы, ставили ли вы на свою “Буханку” ВУТ от машины другой марки? Делитесь опытом!

Естественно, никуда без познавательного видео:

Интересный материал тут: вездеход хомяк

Повторим матчасть: зачем нужен ВУТ

Задача вакуумника — обеспечить комфортное и своевременное торможение, в 3-5 раз повысив физическое усилие, прилагаемое водителем, который нажимает педаль тормоза. Исправная работа этого агрегата особенно актуальна в случае экстренного торможения.

Наличие такого усилителя имеет ещё несколько преимуществ:

• В ситуации экстренного торможения машину не будет уводить в сторону.
• С ВУТ тормозные колодки работают без посторонних звуков. авто становится более надёжной даже в случаях её повреждения (например, при разгерметизации).

В целом роль ВУТ сложно переоценить, ведь от его работы зависит управляемость автомобилем, а следовательно — жизнь и здоровье всех участников движения. Несмотря на простую конструкцию, длительную беспроблемную работу и неприхотливость в эксплуатации, как и любые другие детали, усилитель тоже может сломаться. К сожалению, у всего есть предельный резерв работы.

Если ВУТ откажет, с тормозной системой ничего страшного не случится, но автовладельцу будет гораздо сложнее контролировать скорость остановки своей “Буханки”. В этом случае, чтобы совершить торможение, водителю придётся приложить большие усилия, максимально выжав педаль тормоза “в пол”.

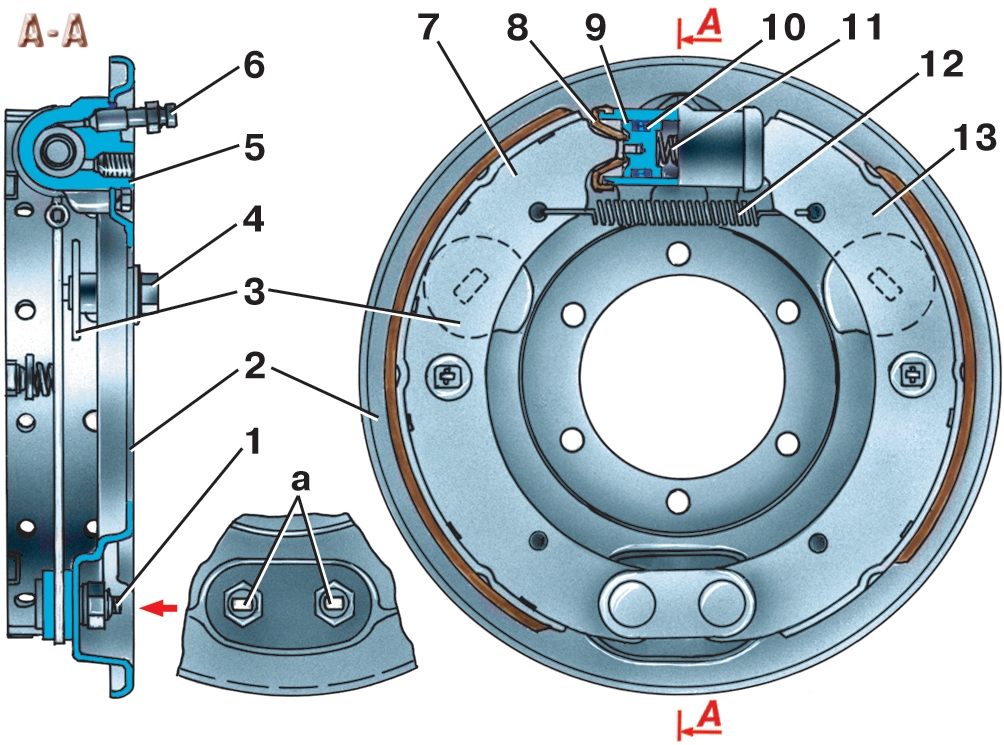

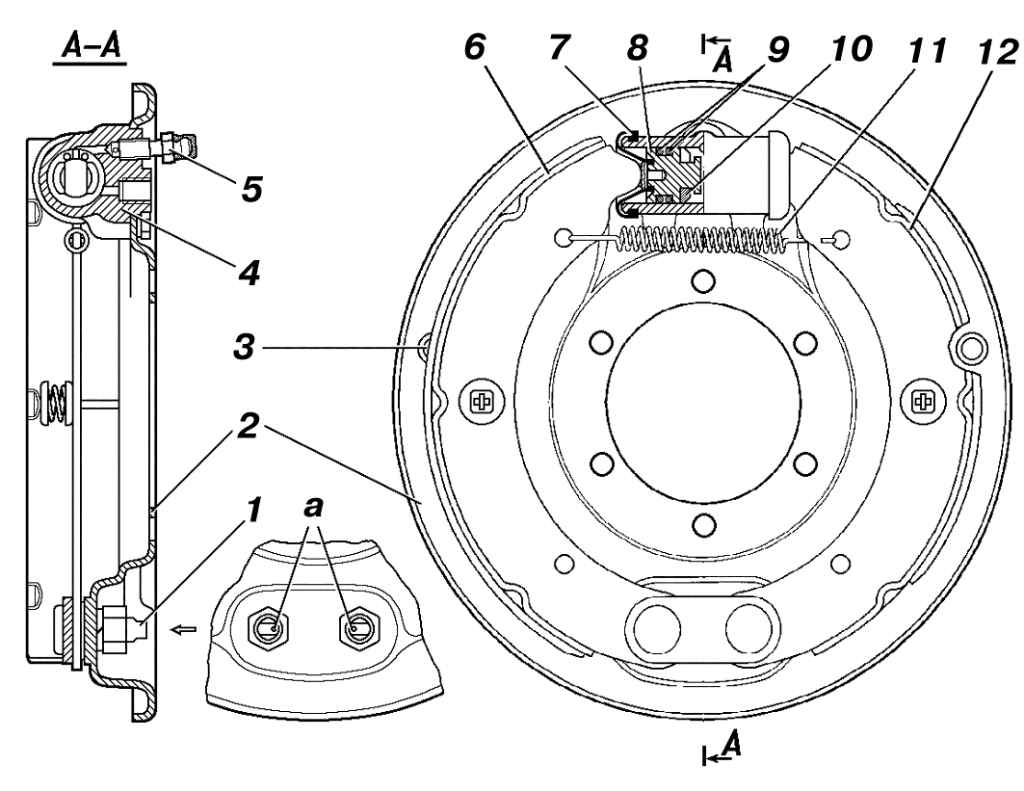

Как развести тормозные колодки

Перед тем как развести тормозные колодки, необходимо проверить уровень рабочей жидкости в системе и при необходимости долить ее до минимальной отметки.

Для начала нужно разобрать суппорт и снять барабан. Для этого необходимо выполнить следующие действия:

1. Установить УАЗ на ровную поверхность и зафиксировать колеса суппортами.
2. Поставить транспортное средство на ручник.
3. Приподнять автомобиль при помощи домкрата.
4. Демонтировать колеса.
5. Провести внешний осмотр тормозных накладок, их толщина должна быть не менее 2 мм.
6. Очистить элементы системы от скопившейся грязи.
7. Нанести на эксцентриковые пальцы смазочную жидкость.
8. При помощи пассатижей убрать два шплинта.
9. Выбить тормозные цилиндры, используя молоток. Делать это нужно аккуратно, чтобы не повредить механизмы.
10. Убрать суппорт и барабанное устройство.
11. Демонтировать пружинные устройства с колодок.
12. При помощи пассатижей развести колодки до упора, надавив на тормозной цилиндр.
13. Повторить процедуру для задних колодок тормозной системы.

Во время процедуры необходимо следить за рабочей жидкостью, ее количество не должно быть ниже требуемой отметки. После того как колодки будут разведены, можно устанавливать новые механизмы. Для того чтобы собрать систему, нужно выполнить все действия в обратном порядке.

Повторим матчасть: зачем нужен ВУТ

Задача вакуумника — обеспечить комфортное и своевременное торможение, в 3-5 раз повысив физическое усилие, прилагаемое водителем, который нажимает педаль тормоза. Исправная работа этого агрегата особенно актуальна в случае экстренного торможения.

Наличие такого усилителя имеет ещё несколько преимуществ:

• В ситуации экстренного торможения машину не будет уводить в сторону.
• С ВУТ тормозные колодки работают без посторонних звуков.
• авто становится более надёжной даже в случаях её повреждения (например, при разгерметизации).

Рекомендуем почитать здесь: дисковые тормоза на уаз буханка

В целом роль ВУТ сложно переоценить, ведь от его работы зависит управляемость автомобилем, а следовательно — жизнь и здоровье всех участников движения. Несмотря на простую конструкцию, длительную беспроблемную работу и неприхотливость в эксплуатации, как и любые другие детали, усилитель тоже может сломаться. К сожалению, у всего есть предельный резерв работы.

Если ВУТ откажет, с тормозной системой ничего страшного не случится, но автовладельцу будет гораздо сложнее контролировать скорость остановки своей «Буханки». В этом случае, чтобы совершить торможение, водителю придётся приложить большие усилия, максимально выжав педаль тормоза «в пол».

Это Вас заинтересует: вездеход кречет

Ремонт ВУТ и главного тормозного цилиндра УАЗ Хантер 31519

Педаль тормоза вдруг стала мягкой, но не то чтобы сразу проваливается, а при первом нажатии плавно уходит вниз до упора. Машина при этом плавно снижает скорость. При повторном нажатии педаль более жесткая, машина почти нормально тормозит (с учетом того, что пока-что сзади барабаны), но педаль потихоньку доходит до упора.

1. Тормозная жидкость из бачка не уходит. 2. Визуальный осмотр тормозных магистралей и шлангов подтечек не выявил. 3. Главный тормозной цилиндр сухой. 4. Проверка состояния передних тормозных колодок показала: износ колодок 15-20% 5. Проверка состояния задних тормозных колодок пока еще не производилась. 6. У пациента присутствует «колдун» (с завода).

Сегодня была проведена процедура прокачки тормозной системы. Прокачаны все четыре колеса. Израсходована одна бутылка тормозной жидкости DOT4, объемом 455 мл. До прокачки бачок с тормозной жидкостью был на уровне MAX. При условии, что по «Букварю» «Хантера» в системе гидропривода тормозов 0.6 литра тормозухи, можно предположить, что система прокачана полностью, воздух в системе отсутствует. Лечение не помогло.

Было подмечено, что при прокачке тормозная жидкость из клапанов выпуска воздуха передних тормозов выходила под давлением (напористой струйкой) и в большом объеме. При прокачке задних тормозов (при том же количестве «качков») напор был слабый, объем вытекающей жидкости меньше, чем с передних). Может, это нормально, но для правильной постановки диагноза может пригодиться.

совместной заменой вакуумного усилителя и главного тормозного цилиндра.

Очень много положительных отзывов, и даже восторгов со стороны УАЗоводов, сыскал ВУТ производства ОАО «Автодеталь-сервис» Это не реклама!Решено – покупаю ВУТ и ГТЦ именно АДСовские. Искать в Коломне такой ВУТ я даже не пытался, поскольку вероятность «крайне мала» (с) и ценник будет «конским». Надо ехать в столицу… Ранним морозным утром сажусь в электричку до Москвы. Вагоны полны людей, для которых два с половиной часа поездки до «Нерезиновой» – всего лишь рабочие будни. Купив всё необходимое, возвращаюсь в провинцию. Итак: 42020.3151-3510010 – Вакуумный усилитель тормозов ОАО «АДС» – 2410 руб.

Вакуумный усилитель тормозов

3160-3505010 – Цилиндр тормозной главный ОАО «АДС» – 1240 руб.

Цилиндр тормозной главный

3160-3506060 – Шланг тормозной передний «Fenox» (АДС не было) – 340 руб. за две штуки. Всегда полезно иметь в запасе.

Общий вид покупки

Ясным субботним днём едем с другом в гараж, чтобы вплотную заняться тормозами

Переходим, непосредственно, к ремонту:

Натюрморт со старым ВУТом

Подтёки на шланге обратного клапана – случайно пролитая тормозная жидкость, а не дефект тормозной системы.

Изучив «Букварь», снимаем старый ВУТ и ГТЦ.

Старый ВУТ раза в два тяжелее нового. Почему?

Освободившееся подкапотное пространство

Пользуясь народными советами, медные магистрали, после откручивания от ГТЦ, были закрыты защитными резиновыми колпачками, снятыми с клапанов выпуска воздуха суппортов. После установки ГТЦ, наполняем бачок тормозной жидкостью, пару раз давим на педаль тормоза, до момента, когда жидкость потечет из выпускных каналов, а уж только потом прикручиваем медные магистрали. Это позволяет избежать большой воздушной пробки на выходе из ГТЦ.

Новые детали на своём месте

Каких либо сложностей, при замене ВУТа и ГТЦ не возникло, неожиданные сюрпризы подстерегали нас при прокачке тормозов. Далее, действуя по тому же «букварю», при работающем на режиме холостого хода двигателе, прокачиваем тормозную систему: задний правый, задний левый тормозные механизмы, передний контур регулятора давления, передний правый, передний левый тормозные механизмы. Так вот, при попытке прокачать задний левый тормозной механизм, мы столкнулись с тем, что тормозная жидкость из клапана выпуска не поступала. Внимательный осмотр магистрали выявил причину неисправности – пережатая медная трубка. При неприятном стечении обстоятельств (просевшие рессоры + элементы пересеченной местности) чулок моста «встречается» с трубой резонатора, и как назло, в точке столкновения проходит медная трубка тормозной магистрали. Удар – и трубка сплющена. Поскольку в гараже нет склада с запасными частями, а день близится к концу, принимаем решение аккуратно устранить неисправность с помощью ударных инструментов и… нежности))). Неисправность устранена, но состояние трубки доверия не внушает, поэтому эта часть магистрали впоследствии будет полностью заменена.

медная трубка после рихтовки

Проверка герметичности гидропривода тормозов УАЗ-Патриот

Для предупреждения внезапного отказа тормозной системы УАЗ-Патриот тщательно проверяйте состояние всех трубопроводов. Заменяйте детали новыми, если есть малейшее сомнение в их пригодности.

Все резиновые детали тормозных узлов (шланги, манжеты и пр.) независимо от их состояния заменяйте новыми через 100000 км пробега или 7 лет эксплуатации (в зависимости от того, что наступит раньше), чтобы предупредить внезапные их разрывы из-за старения.

Проверяйте герметичность наружным осмотром:

• сверху из-под капота;
• снизу автомобиля (на подъемнике или смотровой канаве);
• с боков автомобиля со снятыми колесами.

Осмотр части гидропривода, работающей под давлением, проводите с помощником. Он должен четыре-пять раз нажать на педаль тормоза (чтобы создать давление в гидроприводе) и удерживать ее нажатой до тех пор, пока вы не осмотрите гидропривод.

Осмотр гидропривода, не находящегося под давлением, допустим, но менее эффективен. При обнаружении нарушения герметичности соединений гидропривода тормозов УАЗ-Патриот, подтяните хомуты, заглушки, гайки. Шланги и трубопроводы с механическими повреждениями замените.

Если негерметичны рабочие цилиндры, замените их.

• Осмотрите бачок главного тормозного цилиндра и соединения трубопроводов и шланга с главным цилиндром.
• Проверьте трубопроводы с электрогидравлическим блоком антиблокировочной системы тормозов (ABS).
• Проверьте, нет ли утечки жидкости из соединений тормозных трубок со шлангами.
• Тщательно осмотрите тормозные шланги и их соединения с тормозными механизмами.
• Шланги не должны иметь трещин, надрывов и потертостей. Нажмите до упора на педаль тормоза.
• Если на шланге появились вздутия, значит, порвались нити оплетки шланга и его необходимо заменить.
• Осмотрите клапаны для выпуска воздуха тормозных механизмов передних колес УАЗ-Патриот.
• Осмотрите соединения тормозных трубок с рабочими цилиндрами и клапаны для выпуска воздуха задних колес.
• Проверьте крепление трубопроводов в держателях на основании кузова. — Ослабление или поломка держателей приводит к вибрации и, как следствие, к поломке трубопроводов.
• Проверьте состояние трубопроводов и шлангов, а также их соединения на раме и балке задней подвески.
• Проверьте состояние и надежность крепления датчиков частоты вращения колес, надежность присоединения проводов к датчикам и отсутствие повреждений задающих колец датчиков.

Вывод

На УАЗ Патриот, в основном устанавливались надёжные силовые агрегаты ЗМЗ 409. Конечно, не стоит исключать дизельные версии — ЗМЗ 514.32 и Iveco F1A. Ремонтировать силовые агрегаты достаточно просто, но зачастую, автолюбители предпочитают для проведения таких операций автосервис. Доработка заканчивается тем, что делается чип тюнинг на снижение расхода или увеличения мощности.

Классическая модель

Внедорожник УАЗ 3163 Патриот был запущен в производство на Ульяновском автомобильном заводе в 2005 году. Он стал преемником УАЗ 3160 и , появившихся в 1997 и 2000 годах соответственно. Основным его отличием от предыдущих моделей стало использование большого числа импортных деталей.

На УАЗ Патриот устанавливаются европейские системы рулевого управления, торможения, отопления и кондиционирования салона.
Кроме того, автомобиль имеет коробку переключения передач (КПП) фирмы Dymos и комфортные сиденья производства южнокорейской корпорации DAWNSCO.

На некоторые машины устанавливался импортный дизельный двигатель Iveco F1A, но впоследствии он был заменен отечественным мотором ЗМЗ 51432, соответствующим более высоким экологическим стандартам. Все остальные детали, в том числе ходовая часть, раздаточная коробка и мосты, остались отечественными.
