Если все необходимое есть в наличии — можно начинать
- Перед тем как приступать к работе дайте мотору остыть, его температура не должен быть выше 20°.
- Снимите крышку воздухоочистителя и достаньте воздушный фильтр.
- Открутите 4 гайки ключом на «8», затем необходимо снять идущие к нему шланги (снизу большой, маленький со стороны карбюратора)
- Снимите корпус воздухоочистителя.
- Трос подсоса отключите, в этом вам поможет отвертка и ключ на «8».
- Отключите тягу газа, снимите пружину и шайбу.
- Торцовым ключом на «10» открутите 8 гаек, которыми крепится крышка клапанов.
- Теперь можно снять крышку.
- Возьмите подготовленный щуп на 0.15 или спец приспособление, если оно у вас имеется, и рожковые ключи на «17» и «13».
- Проверните движок до момента совпадения меток на коленвале (передней крышке двигателя и шкиве), а также на звездочке распределительного вала.
- В данном положении нужно проверить зазор в 6 и 8 кулачках (руководствуйтесь приведенной таблицей)
- Посчитайте кулачки от звездочки распредвала.
- Установите щуп над рокером под распредвал, если смотреть с правой стороны — отчетливо видно место установки щупа. Если щуп устанавливается свободно — отпустите гайку на «17» у соответствующего рокера, придерживая другой рукой гайку на «13» от прокручивания.
- Далее гайку на «13» немного поверните и застопорите ее гайкой на «17», после снова проверьте зазор, используя щуп. Ваша задача — добиться тугого хода щупа с небольшим задеванием.
- Если вам удалось достичь необходимого зазора произведите финальную дотяжку ключом на «17». После этого можете приступать к регулировке следующего кулачка.
- Проверните вал мотора по часовой стрелке на 180°, при этом метка на звездочке должна указывать на «9 часов» если смотреть со стороны распредвала). Здесь большая точность не особо важна, поэтому все приблизительно.
- Следующие два кулачка 4 и 7 необходимо регулировать по приведенной выше таблице.
- Далее проверните вал двигателя на 180°, метка на звездочке внизу (на «6 часов»), а на шкиве к. в. должна совпадать.
- Отрегулируйте кулачки 1 и 3 по таблице.
- И в завершение — снова поворот на 180° на звездочке «3 часа». Кулачки 2 и 5. Как правило, после того как снимали и устанавливали распредвал, есть необходимость покрутить стартером, затем по новой проверить зазоры и в случае необходимости произвести корректировку.
- Прежде чем закрыть крышку убедитесь, что все гайки на «17» хорошо затянуты, если прокладка имеет повреждения или вы повредили ее во время снятия — замените ее.
Затяжка гаек крышки производится от центра к краям (все так же как и при замене распредвала или ГБЦ) и главное сильно не тянуть. Благо крышка клапанов не капризная и никаких правил затяжки в принципе соблюдать не надо.
Соберите все в обратном порядке и произведите тестовый запуск. На этом у меня все, теперь вы знаете как отрегулировать клапана на ВАЗ 2101, надеюсь, у вас все получится. Как видите, регулировка клапанов — без особого труда делается в домашних условиях и для этого совсем не обязательно ехать на СТО и платить кучу денег, достаточно лишь иметь свободное время и «прямые руки».
При обслуживании двигателей классических Жигулей, возникает ряд работ, пренебрегать которыми просто преступно по отношению к мотору. Проверка теплового зазора клапанов и при необходимости его регулировка — как раз тот случай
ВАЗ 2101, как самый яркий представитель классики, неприхотливый в обслуживании и достаточно выносливый автомобиль, однако и ему необходимо уделять внимание

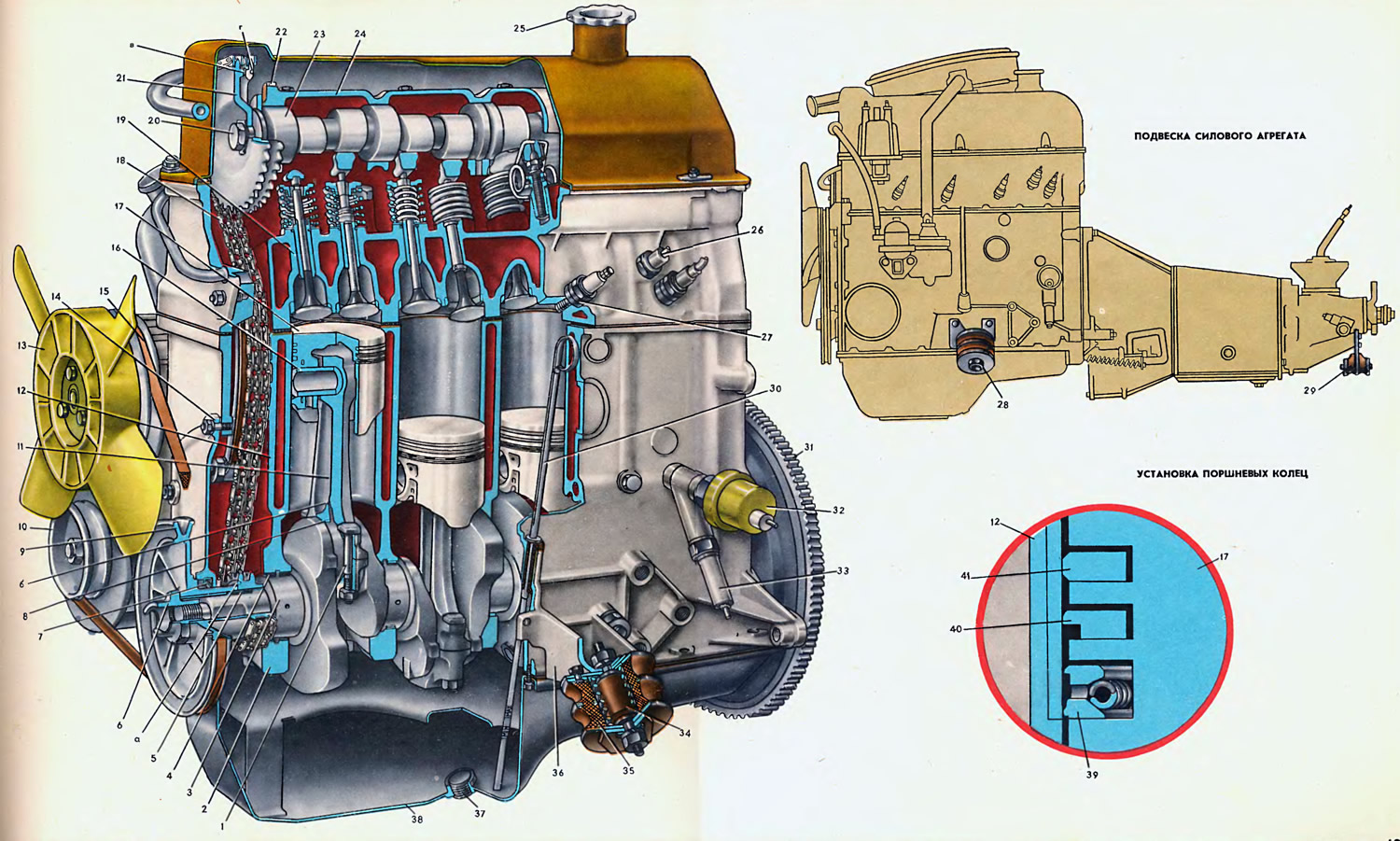

Сборка двигателя ВАЗ 2101 до 2107
Продолжаем делать капитальный ремонт двигателя шестерки. Запчасти куплены, блок и коленвал расточен. Остался вроде пустяк, взять и самому дома собрать двигатель, сэкономив деньги на мотористе.
Но, очень много пришлось мне переделывать движков после самоделкиных, и бестолковых мотористов.
Поэтому постараюсь в этой статье объяснить как правильно собрать двигатель, учитывая всякие мелочи, так как, не учитывая эти мелочи, движок долго работать не будет.
Сборку двигателя начинаю с установки коленвала, здесь и надо учесть очень много мелочей.
При сборки двигателя, можно его хорошо помыть, а можно и не мыть, но главное, чтобы внутри двигателя все было чисто, а я зажрался и с наружи принципиально движок не мою, и все это знают. Единственно советую после ремонта двигателя заехать на мойку и там помыть двигатель сверху, если есть желание.
А с другой стороны, мне нравится тот момент, когда приходит хозяин забирать машину после ремонта, открывает капот и видит чумазый двигатель, кривит лицо, но после того как его заводит, расплывается в довольной улыбке.
Перед установкой коленвала, надо установить коренные вкладыши в постель блока двигателя, обязательно тряпкой протрите начисто постели вкладышей перед установкой вкладышей. Чтобы не одой соринки не было между вкладышем и постелью. На фото показано как правильно надо поставить вкладыши в блок дигателя.
Фото. Правильная установка вкладышей в блок двигателя ВАЗ.
После установки вкладышей, обязательно смажьте их маслом.
Фото. Установленные упорные полукольца (полумесяцы)
И перед самой установкой коленвала, установите в блок упорные полукольца (полумесяцы), чтобы они не падали смажьте их с маслом. Аккуратно поставьте коленвал на вкладыши и смотрите, чтобы не упали полумесяцы.
Обычно ставлю полумесяцы с латунным напылением, но если у Вас один полумесяц с латунным напылением, а другой с алюминиевым, то со стороны маховика ставьте с латунным напылением.
Фото. Проверка продольного хода коленвала.
После установки коленвала, обязательно проверти продольный ход коленвала. Обычно добиваюсь чтобы продольный ход коленвала был по нулям, или максимум одну десятую миллиметра. Проверить продольный ход коленвала можно вставляя отвертку между щечками коленвала с разных сторон. Если не учесть продольный ход коленвала, и ход будет большой то выпадут полумесяцы, коленвал будет продольно болтаться в двигателе, при нажатии на сцепление упираться в блок двигателя и грызть метал в блоке. Так как я ремонтом занимаюсь давно, то у меня целая куча рабочих и новых полумесяцев, также продаются специальные ремонтные полумесяцы, они толще стандартных. Поэтому мне легко подобрать полумесяцы чтобы не было продольного хода коленвала. Если после установки стандартных полумесяцев, в коленвале есть продольное перемещение, купите ремонтные полумесяцы, но часто бывает что на ремонтные полумесяцы не садится коленвал, тогда попробуйте поставить один рабочий полумесяц а другой ремонтный, или на точильном камне аккуратно сточите лишний метал с ремонтного полумесяца.
Фото. Проверка коленвала на зажатость.
После того как полумесяцы подобраны, вставьте вкладыши в подушки, и наживите их на коленвале, но сразу сильно не затягивайте, вставьте ключ на коленвал и начинайте затягивать по одной подушки, и после затяжки очередной подушки пробуйте прокрутить коленвал. Подробности проверки и подгонки вкладышей найдете на странице Ремонт коленвала.
Фото. Шатун с поршнем приготовлены к выбиванию пальца.
Очистка головки цилиндров
1. Установите головку на подставку А.60353.
2. Удалите нагар из камер сгорания и с поверхности выпускных каналов металлической щеткой, приводимой во вращение электрической дрелью. Очистите и осмотрите впускные каналы и каналы подвода масла к рычагам привода клапанов.
Проверка и шлифование седел клапанов
Профиль седла впускного клапана
 |
|
| I – новое седло; | II – седло после ремонта |
Профиль седла выпускного клапана
 |
|
| I – новое седло; | II – седло после ремонта |

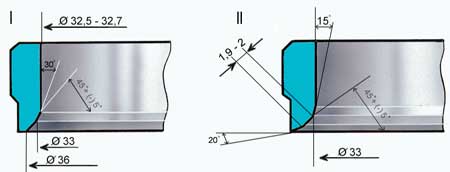

Форма фасок седел клапанов показана на рис. Профиль седла впускного клапана и рис. Профиль седла выпускного клапана.
На рабочих фасках седел (зона контакта с клапанами) не должно быть точечных раковин, коррозии и повреждений. Небольшие повреждения можно устранить шлифованием седел. При этом снимайте как можно меньше металла. Шлифовать можно как вручную, так и с помощью шлифовальной машинки.
Шлифование
1. Установите головку на подставку А.60353, вставьте в направляющую втулку клапана стержень А.94059 и очистите фаски седел от нагара зенкерами А.94031 и А.94092 для седел выпускных клапанов и зенкерами А.94003 и А.94101 для седел впускных клапанов. Зенкера надеваются на шпиндель А.94058 и центрируются направляющим стержнем А.94059.
ВНИМАНИЕ: Стержни А.94059 существуют двух различных диаметров: А.94059/1 – для направляющих втулок впускных клапанов и А.94059/2 для направляющих втулок выпускных клапанов. 2
Наденьте на направляющий стержень А.94059 пружину А.94069/5, установите на шпиндель А.94069 конический круг А.94078 для седел выпускных клапанов или круг А.94100 для седел впускных клапанов, закрепите шпиндель в шлифовальной машинке и прошлифуйте седло клапана
2. Наденьте на направляющий стержень А.94059 пружину А.94069/5, установите на шпиндель А.94069 конический круг А.94078 для седел выпускных клапанов или круг А.94100 для седел впускных клапанов, закрепите шпиндель в шлифовальной машинке и прошлифуйте седло клапана.
3. В момент соприкосновения круга с седлом машинка должна быть выключена, иначе возникнет вибрация и фаска будет неправильной.
4. Рекомендуется чаще производить правку круга алмазом.
5. Для седел выпускных клапанов ширину рабочей фаски доведите до величин, указанных на рис. Профиль седла выпускного клапана, зенкером А.94031 (угол 20°) и зенкером А.94092, которым устраняется наклеп на внутреннем диаметре. Зенкеры надеваются на шпиндель А.94058 и, также как и при шлифовании, центрируются стержнем А.94059.
6. У седел впускных клапанов ширину рабочей фаски доведите до величин, указанных на рис. Профиль седла впускного клапана, сначала обработав внутреннюю фаску зенкером А.94003 до получения размера диаметром 33 мм, а затем фаску 20° зенкером А.94101 до получения рабочей фаски шириной 1,9–2,0 мм.
Очистка головки цилиндров
1. Установите головку на подставку А.60353.
2. Удалите нагар из камер сгорания и с поверхности выпускных каналов металлической щеткой, приводимой во вращение электрической дрелью. Очистите и осмотрите впускные каналы и каналы подвода масла к рычагам привода клапанов.
Проверка и шлифование седел клапанов
Профиль седла выпускного клапана
Профиль седла выпускного клапана Форма фасок седел клапанов показана на рис. Профиль седла впускного клапана и рис. Профиль седла выпускного клапана.
На рабочих фасках седел (зона контакта с клапанами) не должно быть точечных раковин, коррозии и повреждений. Небольшие повреждения можно устранить шлифованием седел. При этом снимайте как можно меньше металла. Шлифовать можно как вручную, так и с помощью шлифовальной машинки.
3.11.4 Разборка и сборка
3.11.3. Разборка и сборка
Детали клапанного механизма
| 1 – клапан; 2 – стопорное кольцо; 3 – направляющая втулка; 4 – маслоотражательный колпачок; 5 – опорная шайба наружной пружины; 6 – опорная шайба внутренней пружины; 7 – внутренняя пружина; 8 – наружная пружина; 9 – тарелка пружин; 10 – сухари; 11 – рычаг привода клапана; 12 – пружина рычага; 13 – регулировочный болт; 14 – контргайка регулировочного болта; 15 – втулка регулировочного болта; 16 – стопорная пластина пружины рычага |
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||||
|
Почему гильзы могут выйти из строя
Основной причиной выхода из строя направляющих втулок является их износ. В результате увеличивается расход смазочной жидкости, так как люфт деталей приводит к быстрому выходу из строя маслосъёмного колпачка и масло просачивается в камеру сгорания. В результате наблюдается образование нагара, нарушение температурного режима работы мотора, увеличение токсичности отработанных газов и поломка катализатора (если он в машине есть).
Это интересно: Когда обяжут устанавливать ЭРА-ГЛОНАСС?
Изношенные втулки клапанов ВАЗ 2106
Своевременная замена моторного масла и правильная эксплуатация ДВС автомобиля позволяет продлить срок службы втулок и менять их каждые 180–200 тысяч километров пробега. Однако из-за зазоров клапанов и несоответствия моторного масла рекомендуемым нормам может произойти боковой износ втулок и снижение подвижности клапанов по оси штока из-за увеличения радиальной нагрузки на него. По этой причине после смены маслосъёмных колпачков обязательно проводят корректировку зазора в направляющих втулках. При слишком большом зазоре и выявлении люфта втулки в обязательном порядке меняют.
Какой диаметр регулировочной шайбы клапанов ВАЗ-2108?
Пришло время заняться пусконаладочными работами своего ваз 2108. Сориентируйте, какой диаметр регулировочной шайбы клапанов, данного транспортного средства?
Регулировочные шайбы толкателей клапанов Ваз 2108 имеют диаметр от 34.7 до 35 мм. Так же возможно от модификаций автомобиля могут быть установлены шайбы диаметром 31.5 мм.
Нужно просто промерять стаканы и соответственно им и приобрести или комплектовать шайбы.
А вот толщина уже идёт самая разная.
Но в основной своей массе вазы 2108, 2109, 21099 имеют установленные стаканчики диаметром 35 мм и высотой 26 или 30 мм, под шайбы диаметром 34.7 миллиметра.
Замок клапана
Замок (сухарики) клапана устанавливается на верхнем конце стержня клапана для того, чтобы удерживать пружину. Внутренняя поверхность разрезного замка покрыта канавками и выступами — имеется множество вариантов конструкций, в зависимости от требований, предъявляемых к надежности фиксации замка. Внешняя форма разрезного замка соответствует коническому гнезду в центре опорной тарелки пружины клапана.
В конструкции некоторых типов опорной тарелки пружины клапана предусмотрены встроенные механизмы поворота клапана.
Механизмы принудительного поворота — заставляют клапан совершать поворот. В одной из конструкций такого механизма используются стальные шарики в гнездах с наклонными стенками. При открывании клапана шарики сдвигаются вдоль наклонных стенок гнезд, заставляя клапан поворачиваться.
В другой конструкции используется витая пружина. При открывании клапана виток сплющивается, вызывая поворот опорной тарелки пружины в обойме. Тарелки пружины с механизмом поворота клапана стоят дороже простых, поэтому используются только в том случае, если желательно увеличить эксплуатационный ресурс двигателя.
Расточка блока под сетку или зеркало
Как бы я не утверждал, что расточка блока под зеркало лучше, чем под сетку, это многим покажется не убедительно.
Поэтому, постараюсь объяснить так, чтобы сами поняли разницу.
Когда поршень с поршневыми кольцами трется о стенку цилиндра виде сетки, сетка из себя представляет грубую шлифовку крупной наждачкой. Цилиндр с сеткой получается как мелкий напильник, конечно этот напильник сразу начинает стачивать поршневые кольца и поршень. В свою очередь поршневые кольца с поршнем стачиваясь сглаживают сетку в цилиндре, постепенно набивая зеркало. Итог, поршень с кольцами набивают зеркало в цилиндре, но сами уже на половину изношены, плюс большая выработка в самом цилиндре. Движки сделанные под сетку долго не живут, очень быстро начинают жрать масло.
Хотя кажется что сетка удерживает на себе масло тем самым продлевает жизнь поршневой, а нет от того что на сетки лучше держится масло это не мешает острым граням сетки жрать поршень и поршневые кольца.
Хотя встречал людей которые с гордостью говорили что их двигатель расточен под сетку, но это пока движок не прошел более 20тысяч, а потом начинаются вопросы, что делать двигатель начинает все больше жрать масло.
Правильно не портить цилиндр сеткой, а дорабатывать поршень, как доработать поршень описано в следующей статье.
Проверка герметичности головки цилиндров
Проверка герметичности головки цилиндров на приспособлении А.60334
1, 2, 4 – заглушки; 3 – плита приспособления; 5 – фланец со штуцером подвода воды
1. Для гидравлического испытания на герметичность рубашки охлаждения головки цилиндров:
- установите на головке детали, входящие в комплект приспособления А.60334;
- нагнетайте насосом воду внутрь головки под давлением 0,5 МПа (5 кгс/см 2 ).
2. В течение 2 минут не должно наблюдаться утечки воды из головки. При обнаружении трещин головку цилиндров необходимо заменить.
3. Можно проверять герметичность головки цилиндров сжатым воздухом, для чего:
- установите на головке цилиндров детали, входящие в комплект приспособления А.60334;
- опустите головку цилиндров в ванну с водой, нагретой до 60–80° С, и дайте головке цилиндров прогреться в течение 5 мин;
- подайте внутрь головки цилиндров сжатый воздух под давлением 0,15–0,2 МПа (1,5–2 кгс/см 2 ).
4. В течение 1–1,5 мин не должно наблюдаться травления воздуха из головки.

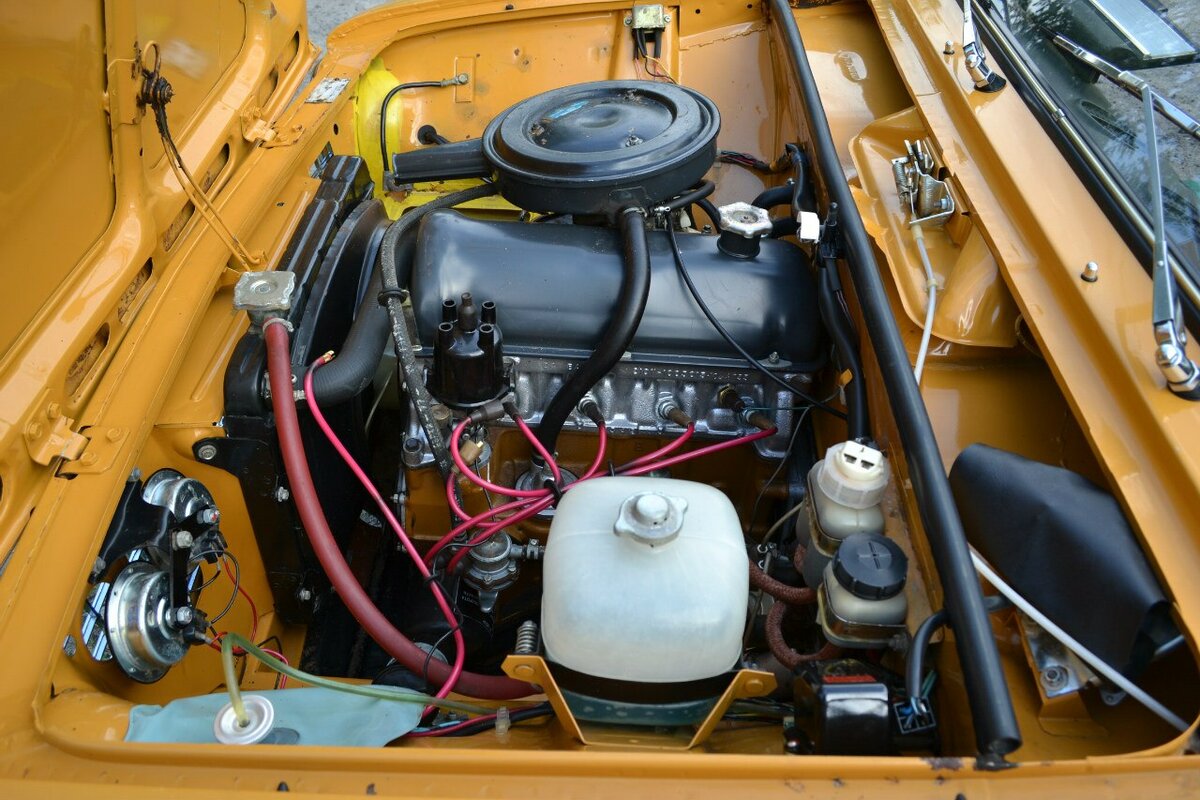

Другие характеристики двигателя ВАЗ-2106
Вес мотора – это хоть и важная, но далеко не главная его характеристика. Именно поэтому мы решили рассказать и о других особенностях силового агрегата, устанавливаемого на разные модификации «шестерки». К примеру, мощность двигателя на карбюраторных моделях составляла 77 лошадиных сил. После перехода на инжектор она снизилась до 75 л. с. Впрочем, данный параметр всегда можно увеличить, проведя ряд модернизаций.
Диаметр цилиндра силового агрегата ВАЗ-2106 составляет 79 миллиметров, крутящий момент может достигать 3000 оборотов в минуту, рабочий объем 1568 кубических сантиметров. Наконец, степень сжатия мотора равна 8,5 атмосферы, а поршневой ход – 80 миллиметрам.
Ремонт двигателя ВАЗ 2101
Ремонт силового агрегата «копейки», связанный с заменой элементов поршневой группы, а также деталей коленчатого вала производится после его снятия с автомобиля. Что касается коробки переключения передач, то её можно не демонтировать. Рассмотрим наиболее простой способ демонтажа мотора без КПП.
Снятие двигателя ВАЗ 2101
Чтобы демонтировать мотор ВАЗ 2101, потребуются:
- гараж со смотровой ямой и тельфером (подъёмным устройством);
- набор гаечных ключей и отвёрток;
- ёмкость для сбора охлаждающей жидкости объёмом не менее 5 л;
- маркер или кусочек мела;
- два старых одеяла (покрывала) для защиты передних крыльев машины при извлечении двигателя из моторного отсека.
Порядок работ следующий:
- Загоняем машину на смотровую яму.
- Отсоединяем капот от кузова машины, откручивая гайки его крепления к навесам. Для того чтобы в последствии не мучиться с выставлением зазоров капота, перед его снятием обводим маркером по контуру навесы. Эти метки помогут установить капот в том положении, как он стоял раньше.
- Накрываем одеялом передние крылья автомобиля.
- Сливаем охлаждающую жидкость из блока цилиндров, открутив сливную пробку и подставив под неё заранее подготовленную сухую ёмкость.

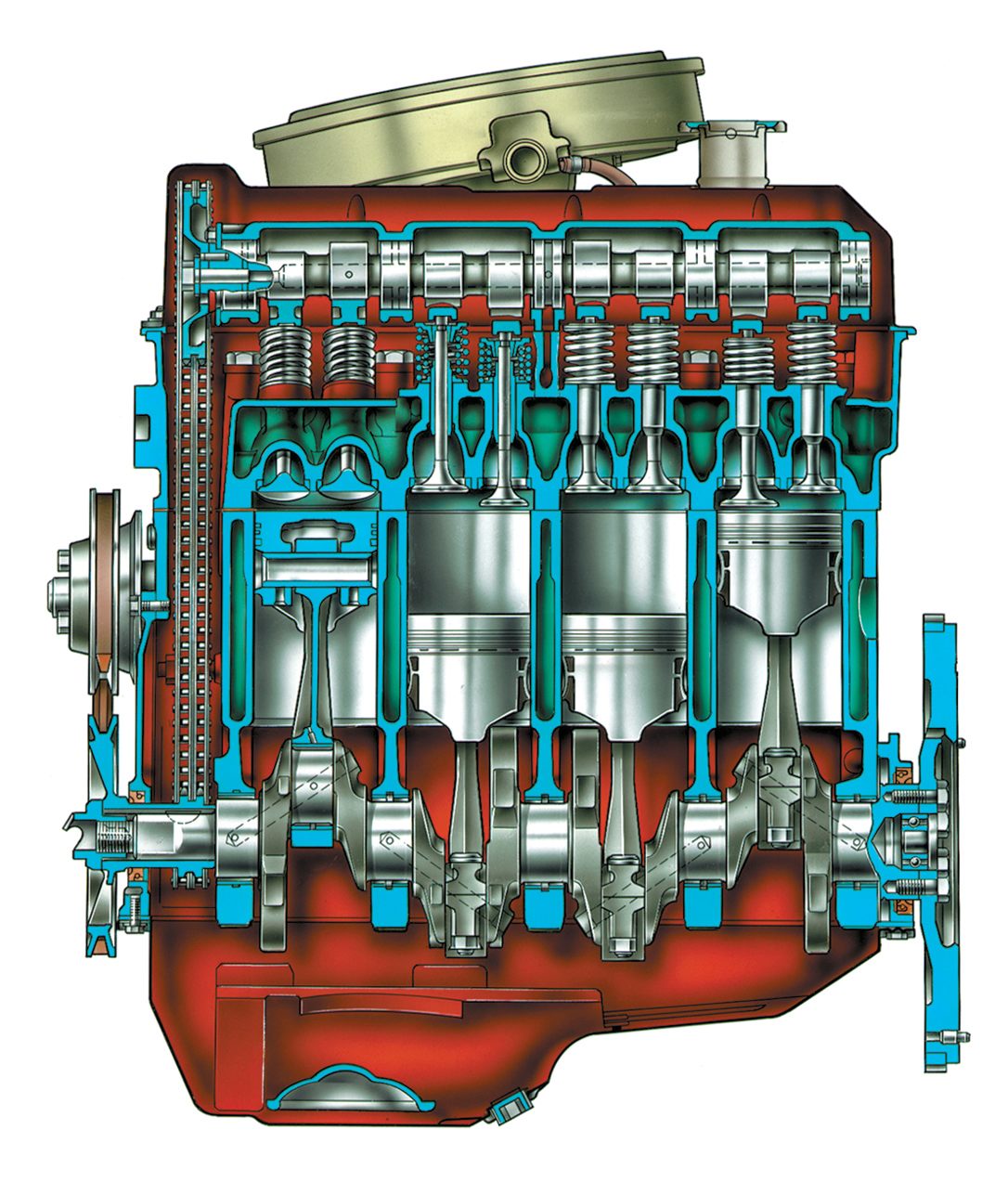

Модель работы механизма газораспределения
Свежая топливно-воздушная смесь насыщает цилиндр через впускные окна. Отработанные же газы выходят через выпускные. Эти два взаимосвязанных процесса должны стабильно происходить в определенные промежутки времени. В связи с этим, необходимо периодически проводить регулировку впускных и выпускных клапанов на ВАЗ 2101, обеспечивая тем самым надежную и продуктивную работу двигателя.
Распределительный вал определяет, когда необходимо проделать один из вышеупомянутых переходов. Он состоит из спрофилированных по определенному закону кулачков. Именно последние, постоянно контактируя с коромыслами, подают команды на закрытие или открытие отверстий. Энергия для функционирования механизма передается от коленвала двойной цепью.
Как правильно провести регулировку клапанов на ВАЗ 2101 самостоятельно?
Не даст разочароваться в результате четко определенная методика настройки ГРМ:
- повернуть коленвал по часовой стрелке для совмещения меток на шкиве и корпусе головки блока цилиндров;
- ослабить контргайку болта, влияющего на высоту коромысла;
- вставить щуп толщиной 0,15 мм и последовательно регулировать положение рычагов впускного клапана 3 цилиндра и выпускного 4;
- затянуть гайку, при этом пластинка должна перемещаться с легким защемлением.
Затем необходимо продолжать регулировку других пар клапанов ВАЗ 2101, поворачивая звездочку распределительного вала на 180 градусов. Их очередность указана в руководстве по эксплуатации автомобиля.
Вазовская первая модель – очень хороший инструмент для выработки навыков маневрирования и усвоения технической части машины. Начинающий автолюбитель может легко разобраться с работой основных механизмов и их правильной настройкой.
Особенности ВАЗ-2107
Теперь о том, какой порядок регулировки клапанов на ВАЗ-2107 (карбюратор). Что касается работ, то они идентичны описанному – разбираем, проверяем, при надобности регулируем и снова собираем.
Но здесь возможно применение несколько упрощенной схемы регулировки клапанов ВАЗ-2107.
Сводится она к тому, что после установки ВМТ 4-го цилиндра выполняется проверка и регулировка не двух клапанов, а четырех – 8-го, 7-го, 4-го и 6-го. То есть, регулируется оба клапана 4-го цилиндра, а также выпускной клапан 2-го, и впускной – 3-го цилиндров.
Затем проворачиваем коленчатый вал на 360 град. (180 град. проворота бегунка трамблера) и осуществляем проверку и регулировку остальных 4 клапанов – 3-го, 5-го, 2-го и 1-го.
Что касается инжекторной версии, то разница во всем сводится только к небольшому отличию в метках на коленчатом валу.
Вот таким образом можно самостоятельно выставить тепловой зазор на автомобилях ВАЗ классических моделей.
Извлечение седла
Сначала рассмотрим, как не надо делать, хотя некоторые гаражные гуру автомобилестроения рекомендуют делать именно так.
-сварка клапана + выбивание
Сначала старый ненужный клапан подгоняют под размеры седла, вставляют на посадочное сесто и приваривают клапан к седлу. Пока ещё не остыло, выбивают клапан, и он выходит вместе с седлом. За счёт разного расширения металлов- стали и алюминия- натяг уменьшается, когда остынет, будет не так легко выходить.
Почему так делать не надо? При сварке нагревается вся головка и её непременно поведёт, она станет кривая и в дополнение к этому откроются скрытые трещины, там, где были внутренние напряжения металла (а они есть в любом случае). Потом будете удивляться, почему моя головка вдруг оказалась пробитой.
Оптимальный способ: растачивание седла клапана на станке, пока он не станет размером с фольгу и сам не выпрыгнет из посадочного отверстия. Но… это нельзя реализовать в гараже из-за дороговизны оборудования, да и не в каждом селе будет такой станочек. Поэтому рассмотрим ещё один способ, лёгкий и безопасный, и реализуемый в любом гараже.
Стоимость услуг
Цена, руб.
Расточка и хонингование блока цилиндров
Для двигателей автомобилей ВАЗ 2101-2112, «Таврия», ГАЗ 402, АЗЛК / «Ока»
Для двигателей автомобилей ВАЗ, «Таврия» / «Ока» (через ремонт или переход с диаметра 76,0 на 79,0 мм)
Для двигателей автомобилей ВАЗ от оси коленвала («от постели»)
Для двигателей автомобилей ГАЗ 406, ГАЗ 405, ГАЗ 409
Для двигателей автомобилей ГАЗ 421, УАЗ (диаметр 100 мм)
Для двигателей иномарок, в том числе через ремонт (за цилиндр)
Для двигателей иномарок (аллюсил) (за цилиндр)
Для двухтактных двигателей (диаметр до 45 мм) (за цилиндр)
Для двухтактных двигателей (диаметр свыше 45 мм) (за цилиндр)
Для двухтактных двигателей «ROTAX» или аналог (за цилиндр)
Расточка и хонингование с ФГБЦ
Дохонинговка (восстановление сетки хона)
Гильзовка и хонингование блока цилиндров (без стоимости гильз)
Для двигателей автомобилей ВАЗ, «Таврия», «Ока»
Для двигателей автомобилей ГАЗ 406, ГАЗ 405, ГАЗ 409
Для двигателей автомобилей УАЗ (диаметр 100 мм), Газель-Cummins ISF
Для двигателей иномарок (чугун) (гильза — чугун) (за цилиндр)
Для двигателей иномарок (алюминий) (гильза — чугун) (за цилиндр)
Для V-образных двигателей иномарок (чугун) (гильза — чугун) (за цилиндр)
Для V-образных двигателей иномарок (алюминий) (гильза — чугун) (за цилиндр)
Работа по одному цилиндру или съем более 1 мм
Палец поршневой ВАЗ 21213, 2101-07, 2121, 2123 (синий, зеленый, красный)
Уважаемые покупатели, во избежание ошибок при отправке комплекта поршневых пальцев, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля, класс поршневого пальца (синий цвет — 1-й класс, зеленый цвет — 2-й класс, красный цвет — 3-й класс).
Много неприятных мыслей доставляют водителю клубы сизого дыма, вырывающиеся из выхлопной трубы. Это чаще всего указывает на неприятный, однако, неизбежный момент в жизни автомобиля – ремонт двигателя.
Когда автомобиль прошел примерно 150 тысяч километров возникает заметный износ поршневой группы.
Шатунно поршневая группа — шатун, поршень с кольцами, вкладыши скольшения шатунные или коренные является наиболее важной составляющей в двигателе. При несоответсствующем техническом сотоянии данных элементов в двигателе наблюдается: пониженная компрессия, возможность заклинивания
Поршневой палец предназначен для шарнирного соединения поршня с верхней головкой шатуна. Изготавливается полым (в виде толстостенной трубки). Для того чтобы пальцы надежно работали при передаче больших усилий, они изготавливаются из сталей (легированных или углеродистых). В отверстии поршня палец фиксируется двумя пружинными стопорными кольцами.
По диаметру поршневые пальцы делятся на три класса через 0,004 мм.
Класс поршневого пальца маркируется краской на его торце:
синий цвет — 1-й класс
зеленый цвет — 2-й класс
красный цвет — 3-й класс
Поршень – алюминиевый литой. При изготовлении строго выдерживается масса поршней.
Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо – с хромированной бочкообразной наружной поверхностью. Нижнее компрессионное кольцо скребкового типа. Маслосъемное кольцо – с хромированными рабочими кромками и с разжимной витой пружиной.
Шатун – стальной, кованый. Шатун обрабатывается вместе с крышкой и поэтому они в отдельности невзаимозаменяемы. Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер цилиндра, в который они устанавливаются. В верхнюю головку шатуна запрессована сталебронзовая втулка. По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм (так же, как и поршни). Номер 5 класса клеймится на крышке шатуна.
В конструкции поршня ВАЗ 21213 применяется свободная посадка поршневого пальца. Зазор в отверстии головки шатуна и в отверстиях в поршне обеспечивает свободное вращение пальца. В осевом направлении палец фиксируется стопорными кольцами. Для этого в поршне, в отверстиях под палец, предусмотрены установочные канавки для стопорных колец. На внешней стороне отверстий под поршневой палец, в верхней части, имеются небольшие углубления, которые облегчают установку и снятие стопорных колец. Кроме того, они способствуют доступу масла в зону контакта.
Такая конструкция упрощает процесс сборки и обеспечивает равномерный износ трущихся поверхностей, увеличивая ресурс деталей.
Рис. 1. Основные размеры шатунно-поршневой группы ВАЗ 21213
Поршень и соответствующий ему цилиндр должны относиться к одному классу, так же как и поршень с поршневым пальцем к одной категории.
По диаметру отверстия под поршневой палец, поршни также делятся на три класса через 0,004 мм.
| Класс отверстия под поршневой палец | 1 | 2 | 3 |
| Диаметр отверстия под поршневой палец(мм) | 21,982-21,986 | 21,986-21,990 | 21,990-21,994 |
Признаки неисправности шатунно — поршневой группы:
— повысился расход бензина;
— ниже 10 кгс/см2 стала компрессия двигателя;
— увеличился расход масла. За 1000 километров пробега уровень масла уменьшился от максимальной отметки до минимальной;
— изменился цвет выхлопных газов до сизого оттенка.
Другие артикулы товара и его аналогов в каталогах: 21213100402000, 21213100402001, 21213100402002.
ВАЗ 2101- 2107, ВАЗ 2121, ВАЗ 21213-21214i, ВАЗ 2131, ВАЗ 2123, ВАЗ 2120.
Любая поломка – это не конец света, а вполне решаемая проблема !
С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.
Просто СРАВНИ и УБЕДИСЬ !!!
Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

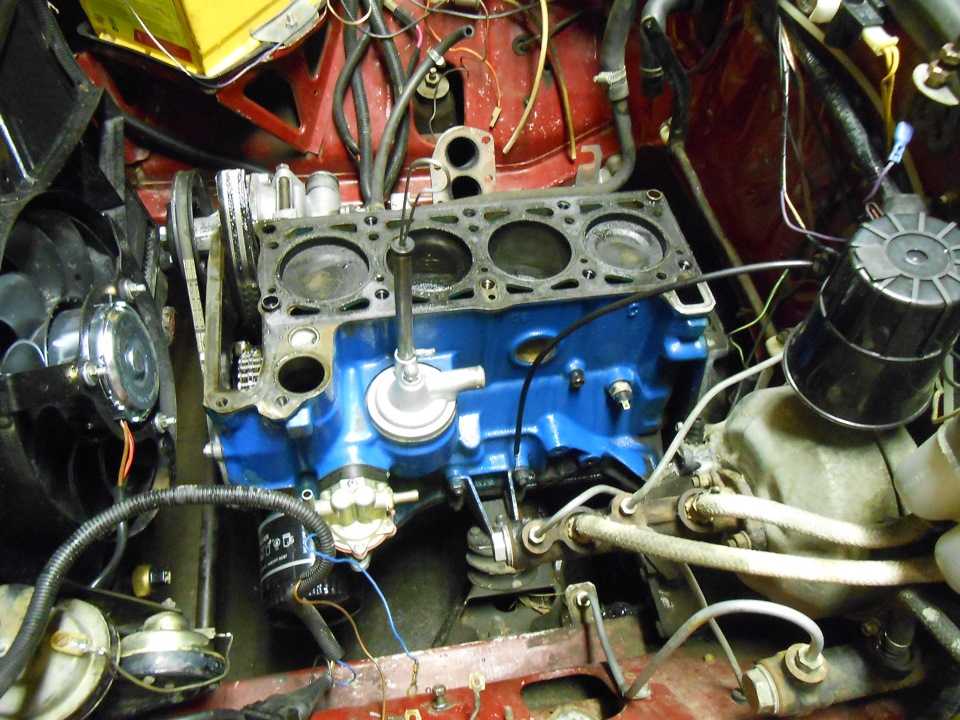

На этой странице сайта объясню как разобрать двигатель, и определить способ ремонта
Так как двигатель снят, без головки, можно сказать, уже пол дела сделано, остается его только разобрать, в домашних условиях проще разбирать на старой покрышке, первое начинаем снимать поддон.
Фото. Двигатель со снятым поддоном.
Обратите внимание на фото, 2 и 3 шатуны синие и сухие, дальше снимайте маслонасос, и начинайте откручивать шатуны, но обязательно после того как раскрутили шатун сразу его вытаскивайте оденьте на него подушку, и наживите ее, подушки нельзя менять, каждый шатун имеет свою подушку
Фото. Видно сорванные шлицы в шестерне привода маслонасоса.
Как сняли шатун с поршнем, сразу можно определить износ поршневой двигателя, (поршень с шатуном выталкивается вверх двигателя), смотря на этот поршень, видно, что сквозь кольца прорывались газы, об этом говорит нагар на юбке поршня. Также проведя пальцем по цилиндру, в верхней мертвой точке чувствуется небольшая ступенька, это говорит, что в цилиндре есть выработка.

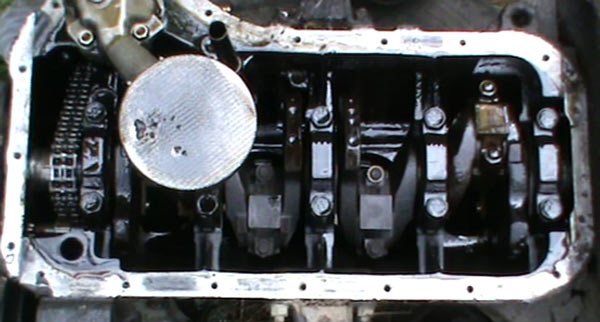

Фото. Поршень с шатуном.
Замеряю поршень, он 79мм. значит, этот двигатель еще ни разу не растачивался, и есть возможность еще на две расточки. Решаю расточить блок под первый ремонт, это поршни 79,4мм.
Фото. Заклинивший вкладыш.
Раскрутил вкладыш с заклинившего шатуна, и здесь надо определить, менять шатун на новый или можно оставить этот. Здесь не все так просто, конечно если есть лишние деньги можно сразу купить новый шатун и подогнать его под вес других шатунов. Но я давно уже занимаюсь движками и видал всякие поломки, самое главное в шатуне, чтобы не провернулся вкладыш в постели шатуна и поршневой палец сидел очень плотно, а то что он посинел от нагрева нестрашно. Так хозяину этой шестерки повезло, вкладыш в шатуне не провернулся, оставляю эти шатуны, что конечно сказывается на цене запчастей.
Фото. Звездочка промежуточного вала.
После снятия шатунов, открутите звездочку промежуточного вала, и снимите цепь.
Затем открутите корзину сцепления, и сам маховик, чтобы было легче откручивать маховик, в коленвал положите деревяшку или большой ключ, чтобы коленвал не прокручивался при откручивании маховика.
Дальше раскрутите подушки коленвала, но обязательно запомните какая подушка стоит на каком месте, подушки менять местами нельзя. Снимайте коленвал, и открутите уши крепления двигателя, они будут мешать при расточки блока. Обычно помпу я не откручиваю, если с ней все в порядке, то нет смысла ее снимать, и тратить время.
Фото. Блок двигателя и коленвал.
Теперь надо составить список запчастей, которые надо будет приобрести для ремонта двигателя, но очень важно, поршни покупаются перед тем как блок везти на расточку, расточник растачивает блок двигателя под поршни. А вкладыши на коленвал покупаются после расточки, когда будет известно под какой размер расточил расточник
Так как коленвал был стандартный, то прогнозирую что скорей всего, после расточки вкладыши будут 0,25, но, точно скажет расточник.
Еще очень важно, обязательно просите, чтобы блок был расточен под зеркало, и не коем случае под сетку. При выборе поршней, обычно ставлю «Харьковские» или «АВТРАМАТ»
При выборе поршней, обычно ставлю «Харьковские» или «АВТРАМАТ».

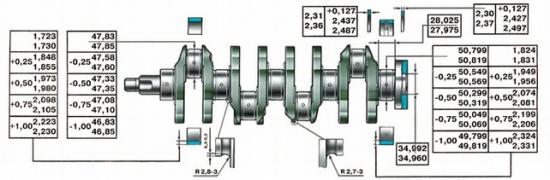

Подбор коленчатого вала
Паспортную мощность трогать не станем, поскольку прирост будет символический, но на динамике это скажется. Осталось только выбрать человеческий коленвал, а задача это не из простых. Если брать б/у, есть вероятность нарваться на вал со скрытыми дефектами — трещинами, искривлением или слишком сильным износом. А если вал был восстановлен, то можно попасть на некачественную наплавку шеек. Если нет уверенности в качестве такого коленвала, лучше искать новый. Хороший качественный коленвал не будет сиять, как хромированный.
Так готовят к продаже некачественные валы из сырой незакаленной стали. Шейки хорошего цементированного вала будут матовыми с характерным отливом, а упакован он должен быть в промасляную бумагу и смазан консистентной смазкой. И, конечно, с маркировкой 2103-1005020.
