Трансмиссия шевроле нива

Полезное видео

Посмотрите ниже интересное видео про особенности переключения передач на Ниве Шевроле:

Как пользоваться раздаткой на Ниве (ВАЗ 2121), устройство коробки

Управление раздаткой Нива Шевроле: устройство, как включить и выключить?

Что делать если появился стук при трогании и переключении передач на Шевроле Ниве?

Трансмиссия в автомобилях Нива включает в себя сцепление, кпп, раздаточную коробку, карданную передачу, мосты и приводы колес. Через все эти узлы крутящий момент от двигателя передается к колесам. Сложные условия эксплуатации и увеличенные заводские зазоры приводят к частым поломкам деталей трансмиссии. Раздел посвящен статьям с инструкциями по ремонту и замене деталей и узлов трансмиссии автомобилей Нива 4х4 и Нива Шевроле.

Подходит ли механизм выбора скоростей от Классики на ВАЗ 2123?

В современном мире развитых технологий, оборудования и огромного количества предлагаемых магазинами запасных частей, гаражным кулибинам и любителям тюнинга доступны любые действия по ремонту, конструктивной переделке и модернизации своих автомобилей.

МКПП для авто ВАЗ-2123 создана на базе классической коробки выбора скоростей для ВАЗ-2107 с несколькими отличиями:

• конструктора исключили установку ограничительных колец в конце вторичного вала;
• установлена современная дистанционная втулка, обеспечивающая функцию привода спидометра;
• ось промежуточной шестерни фиксируется отдельно на картере МКПП.

Если Вы столкнулись с поломкой заводской коробки передач на Шниве, а покупка нового узла слишком затратна, то можно подобрать хороший б/у вариант КПП от классики и выполнить несколько доработок своими руками.

Советы по замене коробки передач

Изначально необходимо демонтировать заводскую КПП со всеми прилегающими механизмами ( глушитель, карданный и промвал). Демонтаж производится при включенной 1 скорости. На устанавливаемую 4-х ступку от классики потребуется также переставить сам узел переключения передач (рычаг переключения и кулису), лапку выключения задней передачи (для этого придется снять заднюю крышку).

При перестановки кулисы выбора передач с одной коробки на другую советуем поменять ограничительное стопорное кольцо.

Немного повозиться придется с задней опорной траверсой КПП к кузову т.к. классическая не подойдет. Отверстие для троса спидометра можно заглушить подобранным по размеру резиновым уплотнителем.

Устройство и принцип действия раздатки Нива 2121

Механизм раздаточной коробки включает более 60-ти самостоятельных деталей, что подтверждает представленный чертеж. Поэтому вполне благоразумно назвать основные элементы и их предназначение.

• Корпус Корпус дифференциала Валы Муфты Сальники Сателлиты Шестерни Фланцы Рычаги

Пара шестерен плотно посажены на ведущем валу, одна из них (большая) предназначена для высшей передачи, вторая (маленькая) – отвечает за пониженную. На них выточены зубцы с прямым и косым профилем. Первые – контактируют с муфтой, вторые – с промежуточным валом. Включение того или иного ряда приводит в движение по ступице в горизонтальном направлении муфты, после чего она соединяется с шестерней на ведущем валу раздатки.

Промежуточное положение отключает коробку (редуктор разомкнут), передвижение авто в этом режиме невозможно. Для управления дифференциалом предназначена передняя косозубая шестерня на промежуточном валу. Включение блокировки, или жесткая сцепка валов приводов обоих осей, осуществляется через муфту. Конструкция характерна для модификаций 21213 и 21214, причем последняя дополнительно комплектуется приводом датчика скорости.

В действующем состоянии (при подключенной понижающей передаче раздатки) передаточное число на первой ступени изменяется с 4,4 до 7,83, второй – с 2,52 до 4,58, третьей – с 1,63 до 2,9, на четвертой – с 1,2 до 2,14, пятой – с 0,98 до 1,75, что выражается в увеличении тягового усилия на колесах.

Многорежимный привод

Привод Selectable 4WD является гибридом рассмотренных режимов, в нем присутствует возможность включения Part-time и Full-Time. Он является достаточно сложным по конструкции и управлению.

В нем присутствует больше всего режимов работы:

• 2WD или 2H (привод одной оси);
• 4 part time или 4H (полный привод с блокировкой дифференциала);
• 4 full time или 4HLc (постоянный полный привод с автоматическим распределением передаточного соотношения);
• N (нейтраль);
• 4Lo или 4LLc (пониженная передача с блокировкой дифференциала).

Такой механизм представляет собой своего рода распределитель тяговых усилий, идущих от мотора на колеса

Важной особенностью является то, что последние имеют возможность вращаться с различными скоростями. Важность наличия дифференциального механизма обусловлена тем, что во время совершения маневров поворота колесо, находящееся внутри, совершает количество оборотов меньшее, если сравнить их с количеством поворотов внешнего

При отсутствии механизма дифференциала это вызывало бы пагубные последствия, такие как износ и повреждения, ведь получалось бы следующее: одно колесо при выполнении поворота находилось бы в состоянии букса, а второе просто терлось об дорожное покрытие. Особенности конструкции трансмиссии «Нивы» предусматривают наличие 3-х дифференциалов. Они располагаются в каждом из мостов и в раздаточном механизме.

При движении машины по ровной дороге и прямолинейно дифференциалами усилие тяги разделяется поровну между всеми 4-мя колесами. При недостаточном сцеплении колес с покрытием, появлении пробуксовки дифференциалы перераспределят нагрузку на буксующее и скользящее колесо таким образом, чтобы первое получило большее усилие, а второе, соответственно, меньшее.

Иногда можно встретить заблуждение на тему того, зачем нужна маленькая ручка рядом с рычагом переключения на «Ниве». Некоторые автовладельцы считают, что она нужна для подключения переднего привода. Однако передний привод у данного автомобиля подключен постоянно. Как и задний. У автомобилей семейства «Нива» полный привод является постоянным. Ручка же на самом деле служит для переключения режимов работы дифференциала раздаточного механизма.

В положении «вперед» работа дифференциала протекает в обычном режиме, если же двинуть ее назад, дифференциал блокируется, и усилия от мотора поступают на дифференциалы мостов, что делает привод более жестким. Стоит отметить, что существуют также специальные типы блокировок для передних и задних мостов.

В теории при их применении в условиях, когда машина застряла, она сможет преодолеть препятствие при наличии достаточного сцепления с покрытием хотя бы одного колеса. Блокировку дифференциала в таком случае лучше проводить перед преодолением препятствия, но никогда нельзя делать после попадания в тяжелую для преодоления область. Такое применение блокировки позволит избежать износа и повреждений трансмиссии.

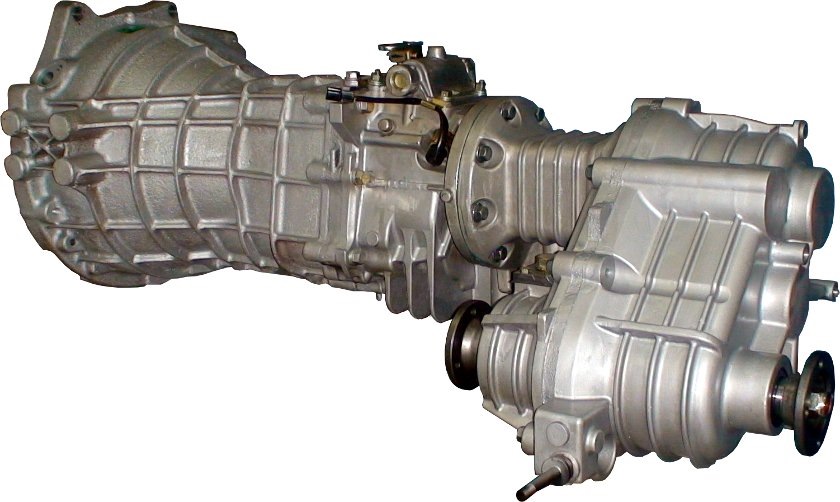

Коробка передач и сцепление Нива Шевроле

На Ниве установлена фактически та же ВАЗовская КПП, но с небольшими изменениями, призванными повысить долговечность агрегата. Во-первых, это замена ВАЗовских задних подшипников первичных валов и промежуточных подшипников на вторичных валах на аналогичные, но герметичного типа. Благодаря этому исключаются неисправности подшипников, связанные с их загрязнением и преждевременным износом. Во-вторых, изменён привод управления переключением передач. Нетрудно заметить, что в Шевроле рычаг управления КПП находится ближе к водителю, что делает управление удобнее. Этого удалось добиться благодаря применению удлинителя с 250-миллиметровым горизонтальным штоком. Передаточные отношения остались прежними, как и схема переключения передач.

Коробка передач и сцепление Нива Шевроле

На Ниве установлена фактически та же ВАЗовская КПП, но с небольшими изменениями, призванными повысить долговечность агрегата. Во-первых, это замена ВАЗовских задних подшипников первичных валов и промежуточных подшипников на вторичных валах на аналогичные, но герметичного типа. Благодаря этому исключаются неисправности подшипников, связанные с их загрязнением и преждевременным износом. Во-вторых, изменён привод управления переключением передач. Нетрудно заметить, что в Шевроле рычаг управления КПП находится ближе к водителю, что делает управление удобнее. Этого удалось добиться благодаря применению удлинителя с 250-миллиметровым горизонтальным штоком. Передаточные отношения остались прежними, как и схема переключения передач.

Устройство сцепления же в трансмиссии Нивы Шевроле претерпело некоторые изменения и получило ряд доработок и более прогрессивных деталей от переднеприводных ВАЗовских автомобилей. Это позволило сделать выжимной диск сцепления без зазора с маховиком, что полностью исключает какие бы то ни было регулировки свободного хода педали. Кроме этого, педаль стала нажиматься гораздо легче, да и в весе сцепление потеряло несколько сотен грамм.

Коробка передач

1. первичный вал;
2. муфта выключения сцепления;
3. передняя крышка с направляющей втулкой;
4. сальник первичного вала;
5. картер сцепления;
6. сапун;
7. картер коробки передач;
8. шестерня постоянного зацепления первичного вала;
9. игольчатый подшипник вторичного вала;
10. лоток для сбора и стока масла;
11. синхронизатор III и IV передач;
12. шестерня III передачи;
13. шестерня II передачи;
14. вторичный вал;
15. синхронизатор I и II передач;
16. шестерня I передачи;
17. втулка шестерни I передачи;
18. промежуточный подшипник вторичного вала;
19. стопорная пластина промежуточного подшипника;
20. шестерня заднего хода;
21. гайка крепления механизма выбора передач;
22. синхронизатор V передачи;
23. механизм выбора передач;
24. шестерня V передачи;
25. кронштейн крепления опорной пластины
26. маслоотражательная шайба;
27. фланец эластичной муфты карданной передачи;
28. гайка;
29. уплотнитель центрирующего кольца;
30. центрирующее кольцо;
31. сальник заднего подшипника вторичного вала;
32. задний подшипник вторичного вала;
33. распорная втулка;
34. болт блока шестерен;
35. подшипник блока шестерен;
36. задняя крышка коробки передач;
37. блок шестерен V передачи и заднего хода;
38. задний подшипник промежуточного вала;
39. шестерня I передачи промежуточного вала;
40. пробка сливного отверстия;
41. шестерня II передачи промежуточного вала;
42. шестерня III передачи промежуточного вала;
43. нижняя крышка коробки передач;
44. промежуточный вал;
45. шестерня постоянного зацепления промежуточного вала;
46. передний подшипник промежуточного вала;
47. зажимная шайба подшипника промежуточного вала;
48. болт зажимной шайбы;
49. задний подшипник первичного вала

Снятие и установка коробки передач в сборе

1. Установите автомобиль на подъемник, поставьте упоры под передние колеса и вывесите задний мост с одной или с двух сторон.

2. Отпустите стояночный тормоз и установите рычаг переключения передач в нейтральное положение. Отсоедините провода от аккумуляторной батареи (в первую очередь всегда отсоединять отрицательную клемму «-», а затем положительную «+»).

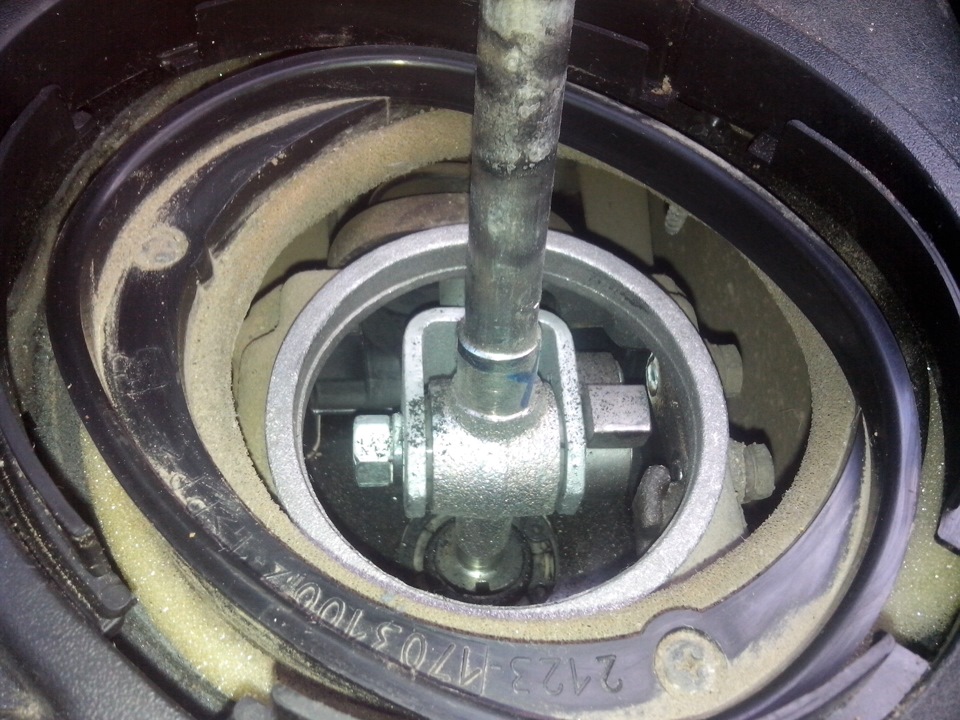

3. Снимите передний коврик пола, отверните рукоятку с рычага коробки передач и снимите чехол 7, указанный на рисунке ниже.

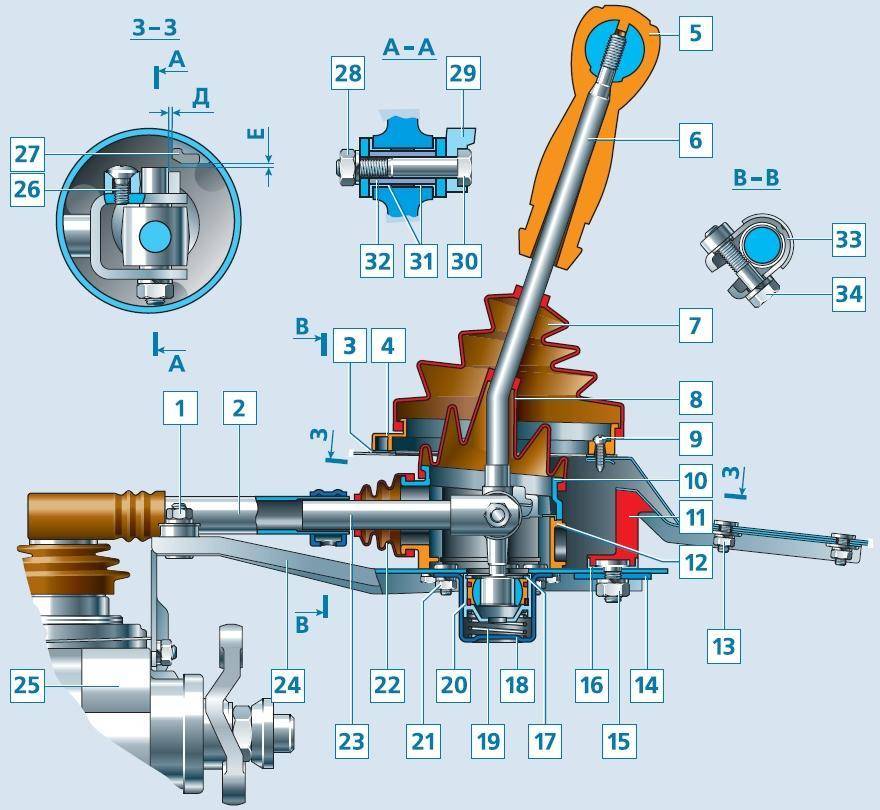

1. гайка крепления опорной пластины;
2. тяга привода управления коробкой передач;
3. прокладка крышки люка;
4. крышка люка рычага переключения передач;
5. рукоятка рычага переключения передач;
6. рычаг переключения передач;
7. чехол рычага переключения передач;
8. уплотнительный чехол;
9. винт крепления крышки люка;
10. опора задняя;
11. корпус рычага переключения передач;
12. нижний корпус рычага переключения передач;
13. гайки крепления опоры задней;
14. шайба опоры задней;
15. гайка;
16. кольцо распорное;
17. стопорное кольцо;
18. корпус шаровой опоры;
19. пружина рычага переключения передач;
20. ползун шаровой опоры;
21. гайки крепления корпуса шаровой опоры;
22. защитный чехол;
23. наконечник тяги;
24. пластина опорная;
25. коробка передач;
26. винт крепления блокировочного упора;
27. накладка блокировки заднего хода;
28. гайка болта крепления наконечника тяги;
29. блокировочный упор;
30. болт крепления наконечника тяги;
31. втулки;
32. дистанционная втулка;
33. хомут тяги привода управления;
34. болт хомута

4. Отверните гайку 15, соединяющую опорную пластину 24 привода управления с задней опорой 10.

5. Отсоедините подвеску труб и глушителей в задней части автомобиля, а затем трубу глушителей от приемной трубы. Отсоедините хомут крепления приемной трубы глушителей к выпускному коллектору. Затем снимите трубу, перемещая ее вниз.

6. Отверните нижние болты крепления крышки картера сцепления. Отсоедините провод соединения с «массой» от картера сцепления и провода от выключателя фонаря.

7. Отсоедините рабочий цилиндр от картера сцепления.

Примечание: Цилиндр, соединенный с трубопроводом, идущим к главному цилиндру привода выключения сцепления, должен оставаться на автомобиле, что исключит утечку тормозной жидкости и необходимость последующей прокачки гидравлического привода выключения сцепления.

8. Наденьте на эластичную муфту 3 хомут 2 (А.70025) и затяните его, как показано на рисунке ниже. Отверните гайки 1 и, прокручивая промежуточный карданный вал, удалите болты крепления эластичной муфты 3 к фланцу вторичного вала коробки передач.

1. гайки крепления фланца карданного вала к эластичной муфте;
2. хомут А.70025;
3. эластичная муфта;
4. поперечина задней подвески двигателя.

9. Отверните шарнирным торцовым ключом 02.7812.9500 болты крепления стартера к картеру сцепления и освободите его. Отверните болты крепления крышки картера сцепления.

10. Отсоедините опору задней подвески двигателя от поперечины, а затем снимите поперечину, поддерживая коробку передач снизу.

Неисправности КПП

Коробка передач по своей принципиальной схеме является редуктором с переменным значением передаточного отношения. Так как это сложное устройство, то и причин возникновения неисправностей может быть сразу несколько. Диагностировать поломку КПП можно по следующим признакам:

1. Невозможно включить передачу;
2. Невозможно выключить передачу;
3. Включенная передача не фиксируется (скорость выбивает);
4. Передача включается с трудом и характерным хрустом;
5. Во время движения слышны посторонние шумы, ощущается вибрация.

Все возможные неисправности в тривиальной классификации подразделяются на неисправности самой коробки и нарушение работы механизма выбора передач. К первому типу относится:

• выход из строя синхронизаторов;
• износ шестерен;
• выход из строя подшипников валов;
• ослабление крепления гайки, удерживающей шестерни;
• течь сальников.

Раздаточная коробка

У раздаточной коробки два режима работы – с блокировкой дифференциала и без него. Также есть нейтральное положение, повышенная и пониженная передачи (см. рисунок ниже).

Важно уметь правильно пользоваться раздаткой:

1. Рычаг посередине – нейтральное положение. Даже при включении скорости на КПП автомобиль не сможет ехать, т.к. соединение с колесами разобщено.
2. Ручка в правой задней позиции (I-Н) – дифференциал разблокирован, понижение выключено. Это режим для повседневной езды.
3. Рычаг в правом переднем положении (III-L) – дифференциал отключен, работает пониженная передача. Автомобиль будет ехать медленно, но повысится мощность и тяговое усилие.
4. Ручка в левой задней позиции (IV) – понижение отключено, дифференциал заблокирован. Правые и левые колеса вращаются с одинаковой скоростью.
5. Рычаг в левом переднем положении (VI) – дифференциал заблокирован, работает пониженная передача.

Последние два режима используются для преодоления грязевых преград. Для скоростной езды включать их не рекомендуется, это приводит к повышенному расходу топлива, вибрациям и износу деталей раздаточной коробки.

Частые неисправности – вибрация раздаточной коробки из-за задубелых подушек крепления, люфт приводных валов из-за износа подшипников и течь сальников. Вопрос решается заменой.

Коробка передач и сцепление Нива Шевроле

На Ниве установлена фактически та же ВАЗовская КПП, но с небольшими изменениями, призванными повысить долговечность агрегата. Во-первых, это замена ВАЗовских задних подшипников первичных валов и промежуточных подшипников на вторичных валах на аналогичные, но герметичного типа. Благодаря этому исключаются неисправности подшипников, связанные с их загрязнением и преждевременным износом. Во-вторых, изменён привод управления переключением передач. Нетрудно заметить, что в Шевроле рычаг управления КПП находится ближе к водителю, что делает управление удобнее. Этого удалось добиться благодаря применению удлинителя с 250-миллиметровым горизонтальным штоком. Передаточные отношения остались прежними, как и схема переключения передач.

Устройство сцепления же в трансмиссии Нивы Шевроле претерпело некоторые изменения и получило ряд доработок и более прогрессивных деталей от переднеприводных ВАЗовских автомобилей. о позволило сделать выжимной диск сцепления без зазора с маховиком, что полностью исключает какие бы то ни было регулировки свободного хода педали. Кроме этого, педаль стала нажиматься гораздо легче, да и в весе сцепление потеряло несколько сотен грамм.

Коробка передач Нивы Шевроле

Схема устройства коробки передач на автомобиле Шевроле Нива не является оригинальной и была разработана гораздо раньше запуска конвейера. По своему типу КПП является механической пятиступенчатой с трехвальной схемой строения. Можно выделить ключевые составляющие коробки, так как полная схема ее строения достаточно объемная.

Первичный вал (1). Он передает усилие от вращающегося двигателя. Может быть разобщен от двигателя на короткое время с помощью работы муфты выключения сцепления.

Картер коробки (3). Все механизмы смазываются трансмиссионной смазкой, поэтому они расположены в герметичном картере, куда залита эта смазка.

Сальник первичного (4) и сальник вторичного вала (5). Он препятствует протечке смазки в месте входа вала в картер.

Синхронизаторы передач (7, 8, 9). Служат для более четкого включения передач и фиксируют выбранное зацепление.

Промежуточный вал (6) конструктивно изготовлен так, что он пребывает в постоянном зацеплении с первичным валом. На промежуточном вале расположены шестерни передач.

Вторичный вал (2). Является ведомым валом. На нем также имеются шестерни передач, способные перемещаться вдоль оси вала.

Механизм выбора передач — это узел, приводящий шестерню передачи в движение вдоль вторичного вала.

Подшипники валов (в разрезе имеют фиолетовый цвет) обеспечивают их вращение.

Ремонт раздаточной коробки и неполная разборка коробки передач на Chevrolet Niva

Приветствую вас дорогие друзья! В сегодняшней статье мы с вами поговорим о ремонте, раздаточной коробке и коробке передач на Niva Chevrolet. На автомобиле, котором мы будем проводить ремонт поступили жалобы от хозяина на наличие посторонних звуков в салоне автомобиля при езде. Повышенная вибрация, гул, шумы, и в ходе проверки было выявлено, что вибрации идут от раздаточной коробки автомобиля, гул идет от подшипника первичного вала в коробке переключения передач. В общем сейчас я буду рассказывать вам как устранить эти проблемы самостоятельно.

Из этой статьи вы узнает о ремонте трансмиссии на NIVA CHEVROLET, а именно: снятие карданных валов, снятие раздаточной коробки, снятие КПП, полный разбор раздатки, дефектовка раздатки, из чего состоит раздатка, сбор раздатки, частичный ремонт КПП, замена подшипника первичного вала, замена сальника первичного вала, установка коробки скоростей, установка раздатки.

Ремонт и сервисное обслуживание автомобилей, двигателей и автоматических коробок передач

_____________________________________________________________________________

Техобслуживание привода передних колес Шевроле Нива

К передним колесам крутящий момент передается через приводы.

Привод передних колес Шевроле Нива состоит из двух шарниров равных угловых скоростей (ШРУСов), соединенных между собой валом. Соединение вала с шарнирами — шлицевое, от продольного перемещения вал зафиксирован в шарнире упорным и стопорным кольцами. Шлицевой хвостовик наружного ШРУС Шевроле Нива соединен со ступицей колеса и закреплен гайкой подшипников, а внутреннего — с полуосевой шестерней в редукторе переднего моста. Каждый шарнир состоит из корпуса, сепаратора, внутренней обоймы и шести шариков.

Последние размещены в канавках корпуса и обоймы. В наружном ШРУС Шеви Нива эти канавки выполнены по радиусу, за счет чего он может передавать крутящий момент под большими углами. Во внутреннем шарнире канавки прямые, что позволяет деталям перемещаться в продольном направлении, удлиняя или укорачивая привод (это необходимо для компенсации взаимных перемещений подвески и редуктора переднего моста), и отклоняться на небольшие углы. Внутри обоймы имеется шлицевое отверстие для соединения с валом привода.

Рис.33.

Привод переднего колеса Шевроле Нива

1 — грязеотражательное кольцо сальника; 2 — корпус внутреннего шарнира; 3 — большой хомут; 4 — фиксатор; 5 — защитный чехол внутреннего ШРУС; 6 — малый хомут; 7 — вал привода колеса; 8 — защитный кожух чехла наружного ШРУС; 9 — защитный чехол наружного шарнира; 10 — сепаратор; 11 — упорное кольцо обоймы; 12 — шарик; 13 — обойма наружного шарнира; 14 — стопорное кольцо; 15 — корпус наружного шарнира Детали каждого ШРУС Шевроле Нива изготовлены с высокой точностью, шарики одной сортировочной группы подбираются индивидуально для каждого шарнира. Поэтому недопустимо заменять отдельные детали, а перед разборкой следует отметить их взаимное расположение. В шарнир перед сборкой заложена смазка ШРУС-4.

Герметичность шарнира ШРУС Шеви Нива — непременное условие его надежной работы — обеспечивается защитными резиновыми чехлами.

Чехол своими концами надет на корпус шарнира и вал привода и закреплен хомутами. Допускается использовать только специальные хомуты с гладкой внутренней поверхностью и без выступающих частей.

Чехол наружного ШРУС дополнительно защищен пластмассовым кожухом.

На корпуса внутреннего и наружного шарниров напрессованы грязеотражательные кольца. Заменять отдельные детали шарнира ШРУС не допускается, за исключением чехла, хомутов, кожуха, а также стопорного, упорного и грязеотражательного колец.

Снятие приводов передних колес Шевроле Нива

— Сливаем масло из редуктора переднего моста. — Снимаем приемную трубу. — Отсоединяем от редуктора переднего моста карданный вал. — Демонтируем растяжки передней подвески Шевроле Нива. — Снимаем стабилизатор поперечной устойчивости. — Удаляем пружины передней подвески. — Устанавливаем под редуктор переднего моста регулируемый упор. — Отводим поворотный кулак Шевроле Нива в сторону и выводим хвостовик корпуса наружного ШРУС правого привода из ступицы. — Головкой с удлинителем или накидным ключом отворачиваем три гайки крепления крышки подшипника корпуса внутреннего шарнира привода к картеру редуктора переднего моста. — Ключом отворачиваем болт крепления крышки подшипника корпуса внутреннего ШРУС Шеви Нива к кронштейну поперечины передней подвески. — Аналогично отворачиваем болт крепления крышки подшипника левого привода к кронштейну поперечины. — Приподнимаем редуктор регулируемым упором до тех пор, пока проушины крышек подшипников не выйдут из кронштейнов поперечины. — Поддев монтажной лопаткой крышку подшипника корпуса внутреннего ШРУС Шевроле Нива, сдвигаем крышку со шпилек редуктора. — Соединение крышки с редуктором уплотнено картонной прокладкой. — Поворачивая крышку подшипника относительно привода, выводим хвостовик корпуса внутреннего шарнира из редуктора и снимаем правый привод в сборе. — Снимаем левый привод аналогично правому приводу переднего колеса Шевроле Нива. — Отворачиваем накидным ключом или головкой три гайки крепления крышки подшипника корпуса внутреннего шарнира левого привода к кронштейну поперечины передней подвески. — Поддеваем монтажной лопаткой крышку подшипника корпуса внутреннего ШРУС левого привода и сдвигаем ее со шпилек редуктора. — Поворачивая крышку подшипника относительно привода, выводим хвостовик корпуса внутреннего ШРУС Шеви Нива из редуктора и снимаем левый привод переднего колеса в сборе. — Установку приводов проводим в обратной последовательности, заменив прокладки новыми.

Как снять защиту двигателя и трансмиссии?

Стандартная комплектация Нивы Шевроле предусматривает наличие защиты в виде изогнутой стальной пластины. Эта деталь предупреждает повреждения картера двигателя и самых ответственных элементов трансмиссии. Под ней находится брызговик, который препятствует попаданию дорожной грязи в моторный отсек.

Однако защита препятствует обслуживанию КПП и редуктора переднего моста. Поэтому, для замены масла или ремонта ключевых элементов трансмиссии пластину нужно демонтировать. Для этого понадобятся торцовые ключи на 8 и 10.

Снятие защиты и брызговика не составляет труда:

• Открутить четыре болта крепления.
• Снять защиту двигателя и трансмиссии.
• Открутить пять самонарезающих винтов крепления.
• Демонтировать брызговик.

Установка деталей производится в порядке, обратном снятию.

Признаки неисправностей

Трансмиссия во время движения, особенно по бездорожью, непрерывно подвергается высоким нагрузкам. При этом детали, несмотря на смазку и заложенный конструкторами запас прочности, интенсивно изнашиваются. Поэтому поломка трансмиссии Нивы Шевроле — вовсе не редкость. И дело тут не в качестве деталей, а в уровне нагрузок и сложности механизма.

Признаки неисправности зависят от того, в каком из компонентов возникли проблемы:

• Сцепление. При поломках возникают рывки во время начала движения, пробуксовки под нагрузкой или «ведение» при попытке остановиться или переключить скорость. Иногда неисправность проявляется в виде шума при нажатии на педаль сцепления или в других условиях.
• Коробка переключения передач. Этот узел сложнее, соответственно, его поломки более разнообразны. Проявляются они в нечетком или затрудненном переключении скоростей. Также возможны утечки масла, хруст и посторонние шумы.
• Карданы и промежуточный вал. Здесь неисправности проявляются в виде стука при ускорении, скрипов или вибрации во время движения.
• Ведущий мост. В случае поломки механизм начинает шуметь, возникают стуки при ускорении и утечка масла.
• Раздаточная коробка. Проблемы дают о себе знать в виде самопроизвольного отключения мостов, шума и стуков. Также возможна утечка масла.
• Шарниры равных угловых скоростей. Изношенные детали начинают хрустеть и стучать во время движения. Хруст особенно заметен при сильном повороте руля.

Как пользоваться раздаткой с демультипликатором на Ниве 2121

Нормальное положение для ручек РК, обеспечивающее адекватное поведение на дороге хорошего качества:

• Передняя – от себя Задняя – к себе

Включение специального режима работы трансмиссии производится не за долго до того, как автомобиль начнет преодолевать препятствие (колея, грязь, брод или подъем). Переход на низший ряд необходимо выполнять, остановившись. Возвращение на высшую передачу допускается на ходу, хотя и вызывает проблемы у новичков из-за отсутствия привычного синхронизатора. Несколько сложнее правильно обращаться с принудительной ручной блокировкой межосевого дифференциала. Она, напротив, включается при небольшом (до 20 км/ч) движении машины из-за несовпадения пазов на блокирующей муфте, сателлитах и зубчатом венце. Для упрощенного включения рычага в нужное положение, учитывая устройство раздатки нива 2121, наберите небольшую скорость, после чего, покачивая руль, потяните рукоятку на себя.

Проблемы также могут возникнуть при отключении блокировки, поскольку зубья муфты буквально зацепляются за венец. Включите задний ход и, раскачивая руль, надавите на рычаг от себя. Данное действие производится сразу после преодоления сложного отрезка во избежание перегрузки КПП. Наиболее эффективно отключать дифференциал совместно с переходом на понижающие ступени. Остановить Ниву 4х4 сможет при этом только диагональное вывешивание колес, поскольку штатная межколесная блокировка не предусмотрена. Выполняя перечисленные операции, нельзя давать волю физической силе. Попытка «протолкнуть» передачу с высокой вероятностью обернется дорогостоящим ремонтом.

Многорежимный привод

Привод Selectable 4WD является гибридом рассмотренных режимов, в нем присутствует возможность включения Part-time и Full-Time. Он является достаточно сложным по конструкции и управлению.

В нем присутствует больше всего режимов работы:

• 2WD или 2H (привод одной оси);
• 4 part time или 4H (полный привод с блокировкой дифференциала);
• 4 full time или 4HLc (постоянный полный привод с автоматическим распределением передаточного соотношения);
• N (нейтраль);
• 4Lo или 4LLc (пониженная передача с блокировкой дифференциала).

Такой механизм представляет собой своего рода распределитель тяговых усилий, идущих от мотора на колеса

Важной особенностью является то, что последние имеют возможность вращаться с различными скоростями. Важность наличия дифференциального механизма обусловлена тем, что во время совершения маневров поворота колесо, находящееся внутри, совершает количество оборотов меньшее, если сравнить их с количеством поворотов внешнего

При отсутствии механизма дифференциала это вызывало бы пагубные последствия, такие как износ и повреждения, ведь получалось бы следующее: одно колесо при выполнении поворота находилось бы в состоянии букса, а второе просто терлось об дорожное покрытие. Особенности конструкции трансмиссии «Нивы» предусматривают наличие 3-х дифференциалов. Они располагаются в каждом из мостов и в раздаточном механизме.

При движении машины по ровной дороге и прямолинейно дифференциалами усилие тяги разделяется поровну между всеми 4-мя колесами. При недостаточном сцеплении колес с покрытием, появлении пробуксовки дифференциалы перераспределят нагрузку на буксующее и скользящее колесо таким образом, чтобы первое получило большее усилие, а второе, соответственно, меньшее.

Иногда можно встретить заблуждение на тему того, зачем нужна маленькая ручка рядом с рычагом переключения на «Ниве». Некоторые автовладельцы считают, что она нужна для подключения переднего привода. Однако передний привод у данного автомобиля подключен постоянно. Как и задний. У автомобилей семейства «Нива» полный привод является постоянным. Ручка же на самом деле служит для переключения режимов работы дифференциала раздаточного механизма.

В положении «вперед» работа дифференциала протекает в обычном режиме, если же двинуть ее назад, дифференциал блокируется, и усилия от мотора поступают на дифференциалы мостов, что делает привод более жестким. Стоит отметить, что существуют также специальные типы блокировок для передних и задних мостов.

В теории при их применении в условиях, когда машина застряла, она сможет преодолеть препятствие при наличии достаточного сцепления с покрытием хотя бы одного колеса. Блокировку дифференциала в таком случае лучше проводить перед преодолением препятствия, но никогда нельзя делать после попадания в тяжелую для преодоления область. Такое применение блокировки позволит избежать износа и повреждений трансмиссии.
