Иж 2126

Greystranger — Иж 2126 или ОДА Ежевода со стажем

rumba:

Блин, забыл сказать, узнал что меняли. Меняли именно коробку. Извините что не сразу написал, забыл )))

PS ЧЯ у меня аналогичен ЧЯ 2114 Вот результат — реле под ЧЯ: Правда закрепить их не к чему, так что болтаются так просто…

3. Замена РН на выносной (мой вариант — от Волги 2-хуровневый «зима-лето») — не греется РН и дает больий ток… Вообщем суть — берется родной РН (2108 н/о), из него выламывается сама таблетка, остается только щеточный узел, на выводы щеток цепляем провода идущие к «новому» РН, масса на РН — с любого места…

4. Естественно проверены — зачищены — протянуты все соединения, контакты на кузове, АКБ и др.

Итог — напряжение на ХХ стабильно 14,1-14,2 В, провалов напряжения, мигания ламп не наблюдается, напряжение при вкл. фарах, печке 2 ск. обогреве стекла и магнитоле на ХХ — 13,2-13,4 В , опять же при всех возможных потребителях напряжение — 11,9-12,1 В

Добавлено 19.10.2010 19:33:46: «Продолжаем разговор…» (с) Итак заболел на днях мой Ёжик… Вообщем туго стали включаться 1 и особенно 2-я передачи, дело пошло к переборке коробки. На Ижеводском форуме меня просветили про то, что скорее всего это ступица I-II передач, и что это «самое слабое звено» ОКПП. Не долго думая в выхи авто было задрано на кирпичах, коробка была снята (без колокола сцепления) и «отпрепарирована» Итог — предварительный диагноз подтвердился — трещина, а затем (при разборке) и отколотый кусок ступицы 1-2 передач… Итого замена ступицы, чистка, разборка и проверка остальных шестеренок, а также механизма переключения, замена прокладок. Вот некоторые фото по ходу пьесы: Внутренности «Омки» —

Верхняя крышка с вилками —

«А где эта сволочь…?» (с) А ВОТ ОНА — ступица 1-2 передач

PS маленький оффтоп — достало спорить с продавцами про трансмиссионные масла класса GL-4 — откуда они взяли что GL-4 для ПЕРЕДНЕГО ПРИВОДА и что мне нужен GL-5. У меня в коробке «цветные» синхронизаторы и 5-й им противопоказан, да и по руководству именно ДжиЭл-4. Достали…

19.9. Стартер

На автомобиле с двигателем УМПО-331 устанавливается стартер 421.3708. На автомобиле с двигателем ВАЗ-2106 применяется стартер 35.3708. Стартеры имеют практически одинаковую конструкцию, однако ни в сборе, ни подетально не взаимозаменяемы.

Стартер — четырехшеточный электродвигатель постоянного тока со смешанным возбуждением и с электромагнитным двухобмоточным тяговым реле.

Техническая характеристика стартера 421 .3708

Номинальная мощность, кВт	1,65±10%
Потребляемый ток в режиме холостого хода, А, не более	75
Потребляемый ток в режиме полного торможения. А, на более	520

Стартер 35.3708 В сборе: 1 — крышка со стороны привода; 2 — стопорное кольцо; 3 — ограничительное кольцо; 4 — шестерня привода; 5 — обгонная муфта; б — поводковое кольцо; 7 — резиновая заглушка; 8 — рычаг привода; 9 — якорь реле; 10 — удерживающая обмотка тягового реле; 11 — втягивающая обмотка тягового реле; 12 — стяжной болт репе; 13 — контактная пластина; 14 — крышка реле; 15 — контактные болты; 16 — коллектор; 17 — щетка; 18 — втулка вала якоря; 19 — крышка со стороны коллектора; 20 — кожух; 21 — центовая катушка обмотки статора; 22 — корпус; 23 — винт крепления полюса статора; 24 — якорь; 25 — обмотка якоря; 26 — промежуточное кольцо.

Диагностика

Диагностировать проблемы можно и без специального подъемника, но для этого требуется вывесить предполагаемое колесо. Использование высококлассных подшипников позволяет автомобилю не имеют люфтов в ступице, либо он может быть незначительным (при уверенном износе, но еще не в критическом состоянии).

После вывешивания колеса, нужно с силой постараться его пошатать в разные стороны. Исправный подшипник не даст люфтов либо он будет практически не ощутимы. Неисправный же может иметь сильное качение, даже без использования силы.

В этом случае поможет только замена ступичного подшипника на ниве. Настройка и любые виды рихтования уже не будут эффективными.

Почему нет зарядки на иж юпитер 5

RainbowRising

11-04-2010 23:04 ты хоть расскажи как ты подключил эту лампочку зажигание. и какой стоит реле регулятор? да и зря ты к этой лампочке прикопался, если, как ты говоришь, акум не севший, то моц должен заводиться независимо от того горит она или нет. на обычном реле лампа горит когда моц работает от аккумулятора и когда цела обмотка возбуждения). я себе также подключил. а если двигло не заводится то элементарно проверь искру.

Кстати, все удачно может сгорать, если будут спадать провода с акума, так что его зацепи очень надежно, и чтобы не прыгал никуда

Также есть проблема намагничивания шторки ДХ, может и из-за этого (моц не заводится, но релюшка от этого сгореть не могла), выход — это ставить оптический датчик sasa777

12-04-2010 08:51 Реле-регулятор стоит обычная стараого образца(все контакты вместе а не раскиданы). А остальная проводка подключена по заводскому. Мотоцикл иногда проезжает и 1км.sasa777 12-04-2010 08:51 Самое главное когда он заглох-то лампа зажигания не горит никак.RainbowRising 12-04-2010 12:15 еще раз скажу, что если акум не сдох (что подтверждается светом фары и сигналом), то вообще глубоко ********** на эту лампочку. она нужна для контроля зарядки аккумулятора и проверки целостности обмотки возбуждения но никак не для искры.

Данная статья написана в помощь тем мотолюбителям, которые решили сами найти и устранить неисправность в системе заряда аккумулятора на мотоциклах ИЖ 12в.

Из специальных приборов понадобится самый простой тестер с функцией прозвонки (пищалка) и измерением сопротивлений. Если данного прибора у вас нет, то можно воспользоваться лампочкой с батарейкой для определения контакта или разрыва в цепи.

При этом на мотоцикл необходимо поставить хорошо заряженный аккумулятор, либо запитать бортовую сеть от другого внешнего источника питания постоянным напряжением 12 в. Прежде всего проверяем наличие напряжения при включенном замке зажигания на плюсовой клемме реле регулятора. Там должно быть +12в.

Если напряжения нет, то ищем обрыв от плюсовой клеммы аккумулятора через замок зажигания и до клеммы + на реле- регуляторе.

Далее, меряем напряжение на щетках. На одной из щёток должно быть +12в. Если нет, прозваниваем проводку от реле до щеток генератора.

Следующий шаг. Вытаскиваем щетки из держателя и прозваниваем каждую из них от клеммы до графита, Бывает такое, что в месте контакта провода с самим графитовым телом щетки пропадает контакт.

Чиним сами

Как правило, цена диагностики и работы мастера СТО или электрика достаточно дорога. Поэтому есть смысл самостоятельно проверить проводку ГАЗели. Очень часто причиной подобных внезапных отказов является потеря контакта с массой авто. Причем, такая неприятность встречается у многих отечественных авто — та же проводка Москвич 2141 к примеру.

Чинится такая неисправность при обнаружении достаточно легко:

1. Обрезаете отпавший провод сантиметров на 5-7 ниже окислившегося контакта;
2. Зачищаете;
3. Прикручиваете новый контакт;
4. Изолируете;
5. Прикручиваете к шпильке, предварительно зачистив место контакта небольшим напильником.

Отключили старый провод на машине – отметьте его на новой. Такой подход существенно упростит работу и поможет избежать ошибок

В чем ценность данной модели

Столь повышенное внимание к модели ИЖ Планета 2 вызвано тем фактом, что:

1. всего их было выпущено чуть более 246 тысяч;
2. и сохранившихся экземпляров осталось мало;
3. что только повышает ценность среди коллекционеров.

По данным Ижмаша моделей Планета 2 было выпущено всего 246 тысяч на весь СССР

Поэтому, большой удачей является находка в гаражах и сараях деревень и поселков сохранившихся мотоциклов (как на фото внизу). Да еще если ранее обсуждаемая цена не изменилась, а владельцы в придачу дадут мешок запчастей – считайте, что вы сорвали «джек-пот».

К счастью еще можно найти «живой» ИЖ с оригинальными деталями. Правда, только в таком состоянии

https://youtube.com/watch?v=neRzLCfuJv0

Приборная панель ВАЗ 2110-14 на ИЖ ОДА. Установка и подключение.

Замена мех.приборки на электронную иж2126одаПодробнее

Замена карбюраторной приборной панели на инжекторную ВАЗ 2110.Плюс устранение проблем . Подробнее

ПОДСВЕТКА ног ИЖ ОДА.ОПТИТРОННАЯ ПРИБОРНАЯ панель в ИЖ ОДУ.ЧЕРНЫЕ поворотники.Подробнее

Подойдет ли приборная панель от ваз 2114 на иж оду 2126,лютый дрифтПодробнее

Щиток приборов от 2115 в НИЗКУЮ панель, ПОДКЛЮЧЕНИЕ VDOПодробнее

Установка вазовского инжектора в ИзжогуПодробнее

ИЖ-2126, Установка приборки с двумя ЖК экранчиками. От Вячеслава Леднева.Подробнее

ИЖ 2126 замена приборной панели.Подробнее

Иж-Ода, Ваз электронная панель приборов.Устранение неисправности.Подробнее

ИЖ 2126 ОДА! Как снять приборную панель!Подробнее

ИЖ 2126 как снять приборную панель, не работает тахометр, не светит приборная панельПодробнее

Иж 2717. Приборка от четырки установлена.Подробнее

ПРИБОРНАЯ ПАНЕЛЬ ВАЗ 2114Подробнее

Ауди 80 торпеда в иж 2126 встала как роднаяПодробнее

Как установить и отремонтировать вакуум от Ваз 2110 на Иж 2126 Ода.От Вячеслава Леднева.Подробнее

Щиток приборов от ИЖ Ода на ВАЗ 2114Подробнее

ИЖ 2126 с панелью ВАЗ 2115 мелкий ремонт панели Мой ЕжикПодробнее

ОПТИТРОННАЯ приборная панель за 10 000 руб в ВАЗ 2114 с бортовым КОМПЬЮТЕРОМПодробнее

Установка зеркал на ИЖ ODA 2126 от LADA GRANTA Иж_живиПодробнее

Источник

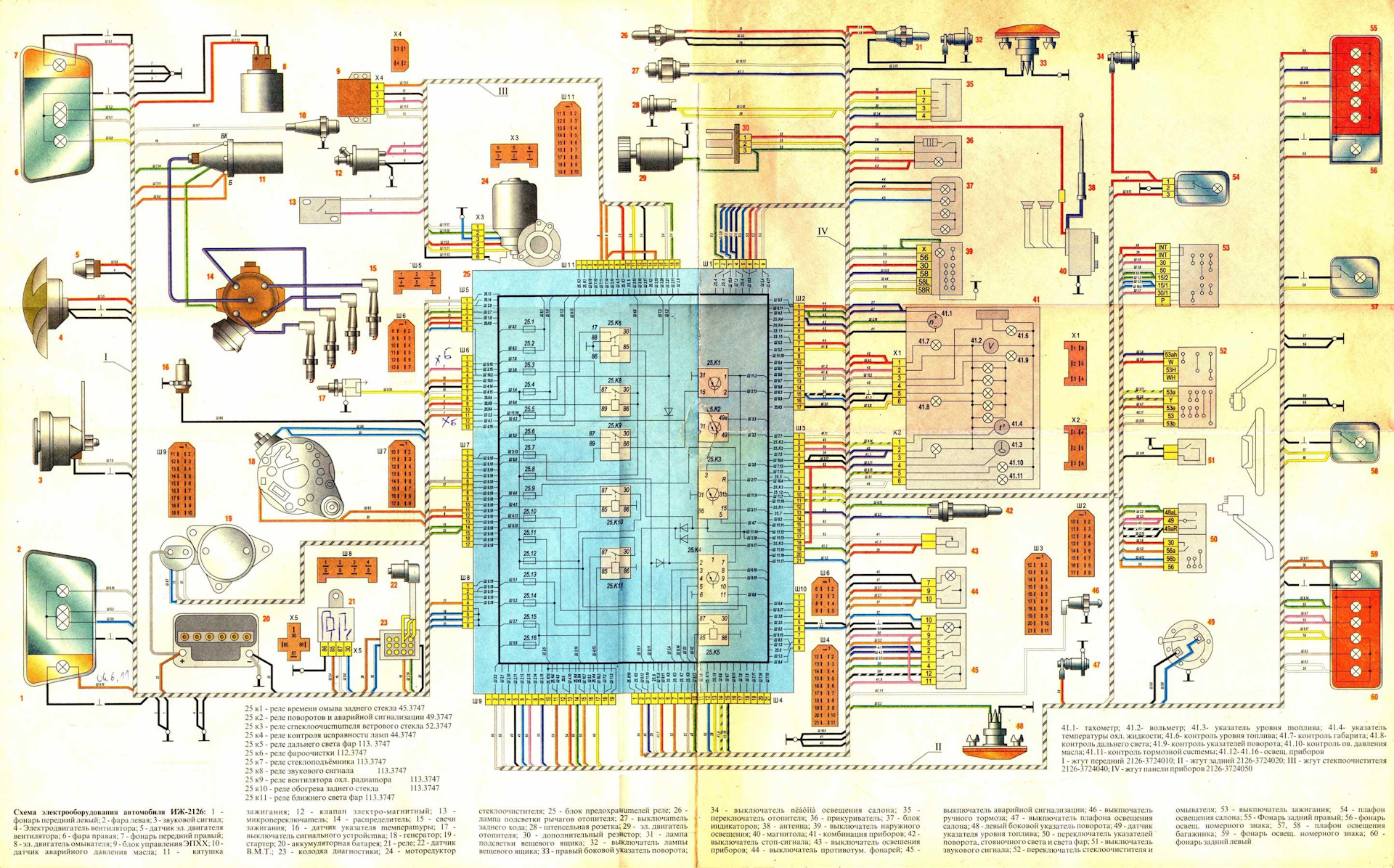

Электросхема иж ода 2126 030

Электросхема включения наружного освещения:

1 — лампы габаритного света в блок-фарах; 2 — монтажный блок; 3 — выключатель зажигания; 4 — выключатель наружного освещения; 5 — лампы габаритного света в задних фонарях; б — фонари освещения номерного знака; 7 — лампа сигнализации включения габаритного света.

Эл.схема включения фар

1 — лампы ближнего/дальнего света в блок-фарах; 2 — монтажный блок; 3 — реле включения дальнего света фар; 4 — реле включения ближнего света фар; 5 — выключатель зажигания; 6 — выключатель наружного освещения; 7 — переключатель света фар; 8 — контрольная лампа включения дальнего света фар.

Схема включения ламп стоп-сигнала и фонарей заднего хода

1 — монтажный блок; 2 — перемычка; 3 — выключатель фонарей заднего хода; 4 — выключатель стоп-сигналов; 5 — выключатель зажигания; 6 — лампы стоп-сигналов; 7 — лампы фонарей заднего хода.

Электрооборудование автомобиля выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» (кузовом и основными агрегатами автомобиля, которые выполняют роль второго провода). Бортовая сеть — постоянного тока с напряжением 12 В. При неработающем двигателе псе потребители питаются от аккумуляторной батареи, а после пуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. При работе генератора аккумуляторная батарея заряжается.

Большая часть электрических цепей защищена плавкими предохранителями, установленными в монтажном блоке. Номинал предохранителя и защищаемую им цепь можно определить по таблицам (для монтажных блоков старого и нового образца). Электродвигатель моторедуктора очистителя ветрового стекла зашищен автоматическим биметаллическим предохранителем многоразового действия. Предохранители НЕ установлены в цепях зажигания, стартера, заряда аккумуляторной батареи. Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения и др.) подключаются через электромагнитные реле.

Схема электрооборудования автомобиля приведена в «Приложениях».

Перечень предохранителей ИЖ 2126 «Ода»

На автомобиле могут быть установлены блоки как старого, так и нового (с ножевидными предохранителями) образца. Блоки разных конструкций не взаимозаменяемы.

№ предохранителя (сила тока, А) Электрические цепи, защищаемые плавкими предохранителями

4(16) Обмотка реле вентилятора радиатора. Электроцепь переключатели и электродвигателя отолителя

5(3) Выключатель аварийной сигнализации (в режиме указателей поворотов), прерыватель указателей поворотов, переключатель указателей поворотов Сигнальная лампа указателей поворотов, контрольные лампы указателей поворотов Выключатель света заднего хода, лампы заднего хода Тахометр Вольтметр Указатель уровня топлива, датчик уровня топлива, контрольная лампа уровня топлива Указатель температурь! охлаждающей жидкости Датчик температуры Контрольна» лампа и датчик аварийного давления масла Лампа аварийного состояния тормозной системы Выключатель гидропривода тормозов Выключатель стояночного тормоза

7.4 Электрооборудование автомобилей мод. 2126-020 и 2126-030 / Иж Фабула

Рис. 7.42. Схема системы управления экономайзером принудительного холостого хода (ЭПХХ): 1 – катушка зажигания; 2 – рычаг дроссельной заслонки карбюратора; 3 – микропереключатель; 4 – блок управления; 5 – электромагнитный клапан; 6 – соединительный шланг; 7 – пневмоклапан; 8 – карбюратор

Устройство и работа системы ЭПХХ рассмотрены на примере двигателя мод. 331. Система содержит блок управления 4 (рис. 7.42), электромагнитный клапан 5, микропереключатель 3 и соединительные провода. Кроме того, в состав системы входит встроенный в карбюратор пневмоклапан 7.

Принцип работы ЭПХХ заключается в том, что на режимах принудительного холостого хода отключается подача топлива в двигатель (в тех случаях, когда педаль управления дроссельной заслонкой отпущена, а частота вращения коленчатого вала выше частоты на режиме холостого хода). Отключает подачу топлива пневмоклапан 7 ЭПХХ, входящий в состав карбюратора. Управляет пневмоклапаном электромагнитный клапан 5, которым в свою очередь управляют блок управления 4 и микропереключатель 3.

При проверке обратите внимание на состояние контактных соединений всех узлов системы, их нарушение может вызвать перебои в работе двигателя. Рис

7.43. Блок управления ЭПХХ: 1 – присоединительные клеммы; 2 – корпус; 3 – печатная плата с микроэлектронными элементами

Рис. 7.43. Блок управления ЭПХХ: 1 – присоединительные клеммы; 2 – корпус; 3 – печатная плата с микроэлектронными элементами

Блок управления проверяют на автомобиле. На режиме холостого хода снимите штекер с одного из выводов микропереключателя. Плавно открывая дроссельную заслонку, увеличьте частоту вращения коленчатого вала свыше 1500 мин -1 и зафиксируйте это положение. При этом должен возникнуть автоколебательный режим работы двигателя, сопровождающийся пульсацией частоты вращения.

Если вызвать автоколебательный режим не удается, а электромагнитный клапан и пневмоклапан ЭПХХ не имеют дефекта, то неисправен блок управления и его необходимо заменить.

Проверить блок управления можно, непосредственно контролируя по тахометру частоты вращения, при которых происходит срабатывание блока.

На режиме холостого хода (850±50) мин -1 контрольная лампа должна гореть. При увеличении частоты вращения до 1500 мин -1 ±5% лампа должна гаснуть и вновь загораться при падении частоты вращения ниже 1245 мин -1 ±5% (1140 мин -1 ±5% для блоков 25.3761 или 2533.3761).
