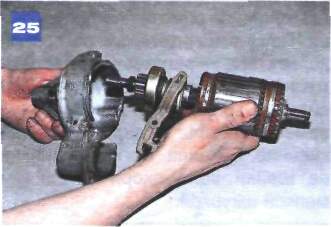

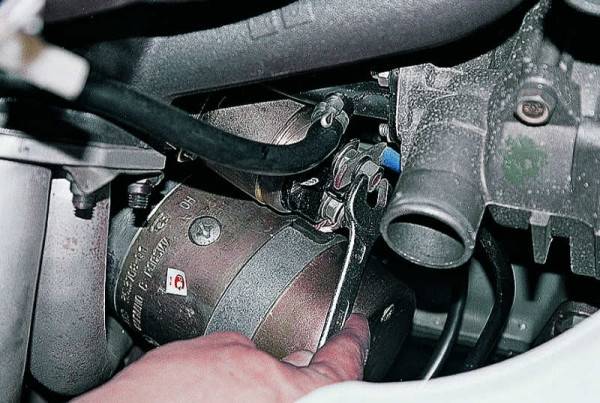

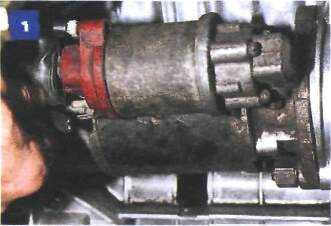

Снятие и разборка стартера иж-2126 «ода», иж-2717

Электрическая схема автомобиля ода

Как проверить стартер

В том случае, если с аккумулятором все в порядке и с контактами тоже, значит дело в стартере. и щелчки по этой причине. Что делать, если стартер щелкает, но не крутит? Чтобы его продиагностировать и узнать от куда именно слышны щелчки, придется снять стартер.

Затем надо этот стартер положить на стол, взять заряженный аккумулятор и подключить на корпус стартера массу, а клемму с плюсом подключить к шпильке, которая идет после реле. Если стартер крутит, значит все в порядке и с втягивающим реле тоже нет проблем. А если стартер щелкает, но не крутит как и раньше, это значит, что в нем неисправность и его придется разобрать и искать поломку уже внутри. Тоже самое надо сделать и в том случае, если стартер крутит в холостую и не цепляет.

Электросхемы? — разберется даже школьник!

Встретив впервые принципиальную электрическую схему автомобиля, я понял, что принципы ее построения и обозначение на ней элементов — стандартизированы, и те элементы, которые присутствуют во всех автомобилях — обозначаются одинаково, независимо от производителя автомобиля. Достаточно один раз разобраться, как читать такие электросхемы, и вы с легкостью сможете понимать, что на ней изображено, даже если вы впервые видите конкретную схему от конкретного автомобиля и даже ни разу не лазили к нему под капот.

Графические обозначения элементов схемы могут слегка отличаться, к тому же бывают черно-белые варианты исполнения и цветные. Но буквенное обозначение везде одинаково. Помимо принципиальных электрических схем полезно иметь схемы, на которых обозначено физическое расположение (в пространстве) на кузове различных жгутов, разъемов и точек заземления — это поможет вам быстро отыскать их. Итак, давайте взглянем на примеры таких схем, а потом приступим к описанию их элементов.

Пример принципиальной электрической схемы автомобиля

На принципиальной схеме не указано физическое взаимное расположение элементов, а лишь показано, как эти элементы связаны друг с другом.  Важно понимать, что если два элемента на такой схеме изображены рядом друг с другом — на самом кузове они могут быть совершенно в разных местах

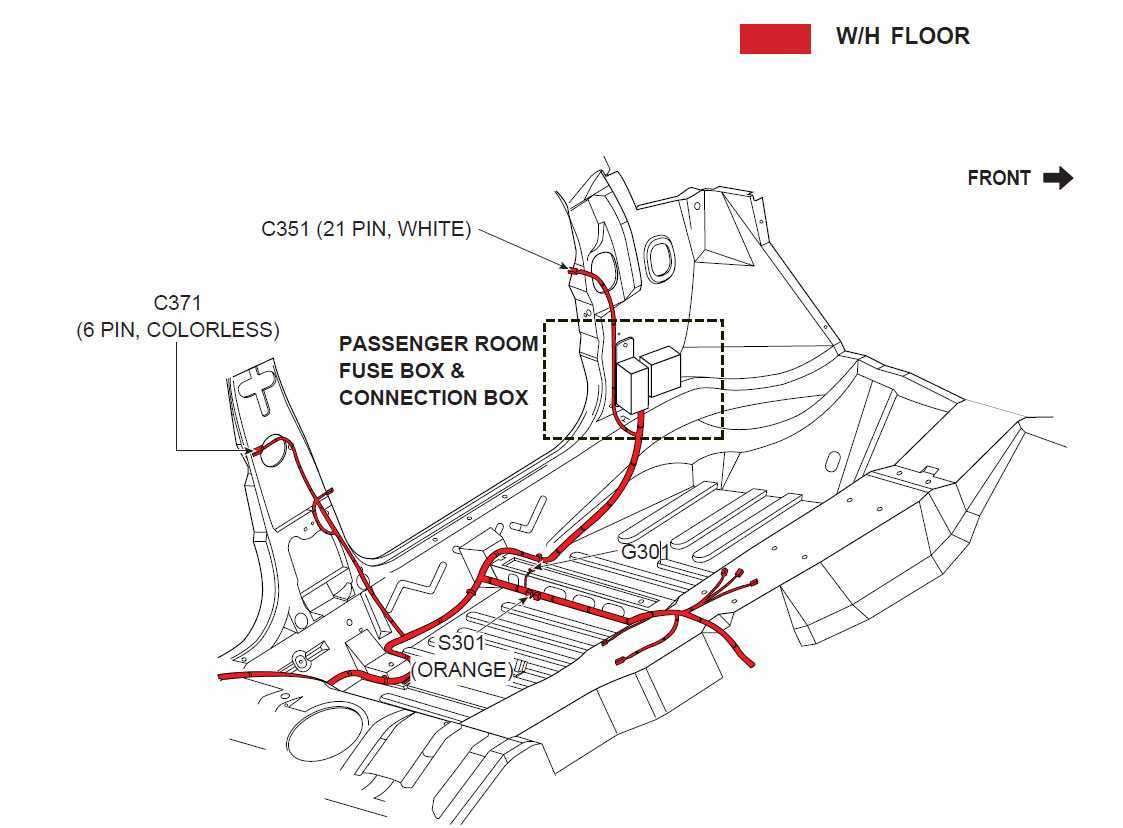

Схематическое расположение электрических компонентов на кузове


Такая схема несет другой тип информации: трассировка кабельных кос и приблизительное расположение разъемов на кузове.

Трехмерная точная схема расположения электрических компонентов автомобиля

Встречаются и такие схемы, на которых уже точно показано, как и куда проходят кабельные трассы в кузове автомобиля, а также точки заземления.

Почему не крутит стартер?

Что делать, если машина не может завестись, при этом стартер не реагирует, щелкает, но не крутит и не схватывает? Почему не получается запустить мотор при повороте ключа, каковы причины неисправности? Одной из основных причин, по которой устройство не выключается, является отсутствие питания механизма. Возможно, это свидетельствует об отсутствии необходимого уровня напряжения в сети, что связано с разрядом аккумуляторной батареи. Если АКБ полностью разряжена или отключена, механизм не будет показывать признаков жизни.

Автомобильный стартер в разрезе

Если при повороте ключа стартер не щелкает, двигатель не запускается, то в первую очередь нужно проверить качество подключения кабелей аккумулятора. Возможно, провода аккумулятора не отсоединены от клемм, а просто окислились.

Если это так, то не стоит поднимать панику, нужно просто выполнить такие действия:

  • сначала нужно выключить аккумулятор и отключить от него клеммы;
  • используя наждачную бумагу, необходимо обработать внутренние части клемм аккумулятора, также потребуется произвести очистку контактов батареи;
  • после этого нужно проверить, насколько заряжен аккумулятор — для этого используется зарядное устройство;
  • далее, необходимо произвести диагностику целостности кабелей, а именно провода, предназначенного для питания стартера;
  • выполнив эти действия, клеммы аккумулятора нужно зафиксировать наиболее прочно, чтобы впоследствии они не отсоединились.

Зачастую одной из основных причин, почему стартер не крутит, при этом щелкает, является полностью разряженная батарея. Если с ключа не получается запустить ДВС, механизм может реагировать и демонстрировать некоторые признаки жизни. В частности, когда вы начнете поворачивать ключ, вы можете услышать тот характерный и мощный щелчок либо же механизм сможет прокрутить ДВС, но только один раз. Чтобы решить проблему на моторе бензин или дизель, попробуйте зарядить батарею — возможно, после этого силовой агрегат заведется.

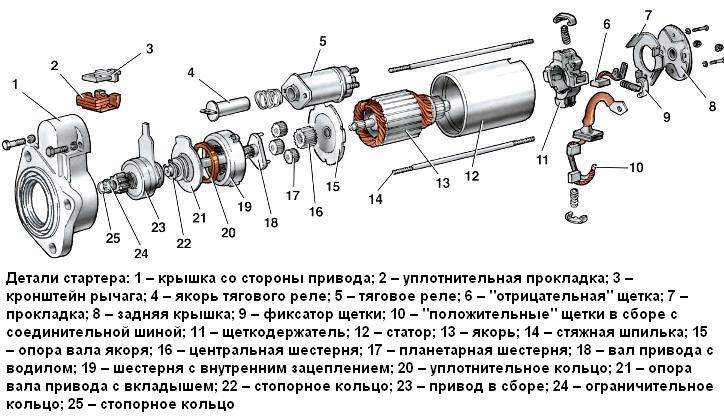

Составные элементы механизма

Каждый автолюбитель знает, для чего в автомобиле нужен генератор — это устройство позволяет передавать напряжение на бортовую сеть и батарею.

Благодаря такой работе осуществляется дополнительный заряд АКБ, однако не стоит полагаться только на генератор, поскольку он не сможет полностью зарядить батарею:

  • в ходе заряда АКБ должен быть в спокойном состоянии;
  • когда работает генератор, на аккумулятор возлагает дополнительная нагрузка;
  • при движении генератор заряжает АКБ в слабом режиме;
  • в любом случае, работа генератора позволит только частично возобновить уровень заряда батареи, потраченный на старт мотора.

Соответственно, если батарея разряжена полностью, рассчитывать только на ее заряд от генератора не стоит. Наиболее оптимальным вариантом будет зарядка устройства с помощью прибора ЗУ. Как показывает практика, в основном стартер не срабатывает, щелкает, но не крутит и не заводится мотор именно из-за АКБ. Однако в некоторых случаях бывает такое, что проблема обусловлена некорректной работой системы старта ДВС. При этом сам стартер может издавать нехарактерные для его работы звуки.

Окисление контактов АКБ

Если это так, и машина не заводится именно по этой причине, то вам придется потратить больше времени на ее выявление.

Ниже приведен список основных поломок, из-за которых не заводится дизель или бензиновый двигатель:

  1. Механизм мог отключить или периодически выключаться из-за того, что в сети случилось короткое замыкание. В результате этого могла сгореть одна из обмоток — таким образом, механизм даже может задымиться. Кроме того, характерным симптомом для этой поломки является неприятных запах гари в проводке.
  2. Выход из строя втягивающего реле. Это может привести к нарушению работы бендикса. Сам механизм отказывается контактировать с силовым агрегатом.
  3. Произошло истирание зубов бендикса, соответственно, этот компонент не может сработать и завести агрегат в результате отсутствия контактов.
  4. Произошла поломка в работе электрической схемы непосредственно стартера. Мог перегореть один из проводов либо выйти из строя один из контактов (автор видео — NazipovValera).

Электросхема иж ода 2126 030

Электросхема включения наружного освещения:

1 — лампы габаритного света в блок-фарах; 2 — монтажный блок; 3 — выключатель зажигания; 4 — выключатель наружного освещения; 5 — лампы габаритного света в задних фонарях; б — фонари освещения номерного знака; 7 — лампа сигнализации включения габаритного света.

Эл.схема включения фар

1 — лампы ближнего/дальнего света в блок-фарах; 2 — монтажный блок; 3 — реле включения дальнего света фар; 4 — реле включения ближнего света фар; 5 — выключатель зажигания; 6 — выключатель наружного освещения; 7 — переключатель света фар; 8 — контрольная лампа включения дальнего света фар.

Схема включения ламп стоп-сигнала и фонарей заднего хода

1 — монтажный блок; 2 — перемычка; 3 — выключатель фонарей заднего хода; 4 — выключатель стоп-сигналов; 5 — выключатель зажигания; 6 — лампы стоп-сигналов; 7 — лампы фонарей заднего хода.

Большая часть электрических цепей защищена плавкими предохранителями, установленными в монтажном блоке. Номинал предохранителя и защищаемую им цепь можно определить по таблицам (для монтажных блоков старого и нового образца). Электродвигатель моторедуктора очистителя ветрового стекла зашищен автоматическим биметаллическим предохранителем многоразового действия. Предохранители НЕ установлены в цепях зажигания, стартера, заряда аккумуляторной батареи. Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения и др.) подключаются через электромагнитные реле.

На автомобиле могут быть установлены блоки как старого, так и нового (с ножевидными предохранителями) образца. Блоки разных конструкций не взаимозаменяемы.

№ предохранителя (сила тока, А) Электрические цепи, защищаемые плавкими предохранителями

4(16) Обмотка реле вентилятора радиатора. Электроцепь переключатели и электродвигателя отолителя

Монтажный блок реле и предохранителей установлен в моторном отсеке с левой стороны вблизи моторного щита. На автомобиле могут быть установлены блоки как старого, так и нового (с ножевидными предохранителями) образца. Блоки разных конструкций не взаимозаменяемы.

1. Таблицы цепей, защищенных предохранителям

2. Последовательность снятия блока предохранителей

3. Последовательность замены предохранителей

Дать объявление о покупке (ПРОДАЖЕ) автомобиля на ФОРУМЕ

Дать объявление о покупке (ПРОДАЖЕ) б/у ЗАПЧАСТЕЙ на ФОРУМЕ

1. Таблицы цепей, защищенных предохранителям

Блок предохранителей (монтажный блок) нового образца (ОТ ВАЗ 2110)

2. Последовательность снятия блока предохранителей

Старый и новый блок снимаются аналогично!

Перед началом снятия блока, отсоедините его от аккумулятора

Устанавливаем блок в обратной последовательности.

3. Последовательность замены предохранителей

На блоке предохранителей СТАРОГО образца

На блоке предохранителей НОВОГО образца

Предохранители разного номинала имеют различный цвет, но при замене следует обращать внимание и на цифры номинала, нанесенные на предохранителе

Сообщества › ИЖ 2126 Ода › Блог › Не реагирует на ключ

Доброго времени суток. У меня есть сапожок( ИЖ2717) И вот совсем недавно он перестал заводиться. Вообще не реагирует стартер. Проворачиваю ключ, вообще ничего не происходит. Прошу вашей помощи

Комментарии 11

А ещё бывает контактная группа (замок зажигания т.е.) изнашивается и ты можешь перепробовать все, что тебе посоветовали но реакция будет нулевой))))) У меня так и случилось. Перековырял всё (как кто то выше написал «изучил мат. часть» а «ларчик проще открывался»)))))

Месяца2 назад такое было пятаки во втягивающем реле подгорели, напилиником подровнял и все дела

Напрямую провод от АКБ(+) на втягивающее реле стартёра, если ничего, замкнуть 2 больших контакта на стартёре, должен завестись.(Не забывайте включить зажигание, для проверки не обязательно)

На кузове проверь массу. Если масса есть, и фары например горят, значит снимай колодку с замка и замыкай пока что нибудь не загорится. Приборка, стартер, прочие ништяки…

Это точно, что-нибудь загорится, машина в том числе.

Да, под эту шутку я и сочинял свой вполне серьезный ответ.

Я так и понял.Надо же человека делом занять, мАт часть подучит заодно.

Еще бывает разъем окисляется у катушки зажигания. Через него питание на панель идет. Либо, контактная группа ЗЗ.

лампочки загораются при повороте ключа?попробуй на прямую стартер крутани, проверь работает ли он.

Варианты поломки: -реле стартера накрылось (за бачком омывайки на левом крыле) — полнейшая тишина. -слетел проводок на стартере (щелчок реле должен быть слышен стартер молчит) -накрылось втягивающее (щелчок реле должен быть слышен) -накрылась обмотка статора или ротора (щелчек реле и втягивающего должен быть слышен) -контактная группа замка зажигания (там проводок отгорает) — полнейшая тишина -села батарейка (щелчек реле часто). Отверткой попробуй контакты на стартере пермкнуть если стартер живой ДВС заведется, тогда рой проводку, реле и втягивающее. Если тупо искрит и не крутит значит возможно коротыш в обмотке где-то.

На крыле перед левой фарой реле стартера, от продолжительного стояния, контакты глючат, фишку сними вдшкой побрызгай почисти до металла, и литолом контакты смаж, 80% что заведется.

Слышны щелчки, но стартер не крутится из-за обмоток или щеточного узла

Если аккумулятор, замок зажигания, контакты, проводка и реле стартера проверены, но он все равно не вращается при повороте ключа зажигания, значит проблема непосредственно в стартере. В такой ситуации придется его полностью снимать с автомобиля, разбирать и оценивать возможность проведения ремонта. Так же можно просто заменить стартер на новый.

Решив самостоятельно починить стартер, знайте, что проблема с отказом его вращаться под нагрузкой может быть связана с:

  • Неисправной обмоткой, которая имеет характерный горелый цвет и запах;
  • Неисправным щеточным узлом, износ которого легко определяется визуально.

Стартеры редко ремонтируются, и на подобный шаг следует идти только в крайнем случае. Если есть возможность заменить стартер, то лучше сделать это, чем возиться с ремонтом обмотки или щеточного узла.

(408 голос., средний: 4,57 из 5)

Комбинация приборов Иж Ода

  1. Руководства по ремонту
  2. Руководство по ремонту Иж Ода 1991-2005 г.в.
  3. Комбинация приборов

Особенности конструкции Контрольные приборы автомобиля объединены в комбинацию приборов, состоящую из спидометра, тахометра, указателей температуры охлаждающей жидкости и уровня топлива с контрольной лампой резерва топлива.

В нижней части комбинации приборов установлены контрольные лампы: недостаточного давления масла в двигателе, аварийного состояния тормозной системы и включения стояночного тормоза, включения дальнего света фар, включения габаритного света, включения указателей поворота, разряда аккумулятора. Предусмотрено также резервное место под контрольную лампу включения электронной системы управления двигателем.

Электрические соединения приборов и контрольных ламп выполнены на печатной плате, установленной на задней стороне корпуса комбинации приборов.

Схема соединений комбинации приборов показана на .

Комбинация приборов подсоединена к жгуту проводов с помощью двух шестиконтактных штекерных колодок.

В спидометре установлены два счетчика пройденного пути (одометра): суммарный и суточный.

Показания суточного счетчика можно устанавливать на ноль нажатием на рукоятку, расположенную в нижней части комбинации приборов под спидометром.

Снятие и установка

Комбинация прикреплена к верхней части панели приборов с помощью винтов 41 ( ).

Для снятия комбинации приборов:

2. Снимите пульт панели приборов.

3. Отверните винты крепления комбинации приборов.

4. Выньте на себя комбинацию приборов из посадочного места и отсоедините от нее колодку жгута.

Установите комбинацию приборов в обратной последовательности.

Разборка и сборка

1. Выверните восемь винтов крепления экрана со стеклом и снимите экран.

2. Снимите стрелки с осей тахометра и спидометра.

3. Отверните четыре винта крепления шкал тахометра и спидометра и снимите шкалы.

4. Для снятия любого прибора, входящего в комбинацию, отверните соответствующие крепежные элементы на задней стенке кожуха комбинации.

Собирайте комбинацию приборов в обратном порядке.

Для замены перегоревших ламп в комбинации поверните и извлеките патроны с лампами из гнезд на печатной плате. Это можно сделать без разборки комбинации приборов.

↓ Комментарии ↓

1. Эксплуатация и техническое обслуживание

1.0 Эксплуатация и техническое обслуживание 1.1 Технические характеристики автомобилей 1.2. Общие данные 1.3. Эксплуатация 1.4. Техническое обслуживание

2. Двигатель

2.0 Двигатель 2.1. Двигатель модели 331 2.2. Двигатель модели 2106

3. Трансмиссия

3.0 Трансмиссия 3.1. Сцепление 3.2. Коробка передач 3.3. Карданная передача 3.4. Задний мост

4. Ходовая часть

4.0 Ходовая часть 4.1. Передняя подвеска 4.2. Задняя подвеска 4.3. Шины и колеса

5. Рулевое управление

5.0 Рулевое управление 5.1 Возможные неисправности рулевого управления, их причины и способы устранения 5.2 Особенности конструкции 5.3 Проверка технического состояния рулевого управления на автомобиле 5.4 Ремонт рулевого механизма

6.0 Тормоза 6.1 Возможные неисправности тормозной системы, их причины и способы устранения 6.2 Определение технического состояния тормозной системы 6.3 Меры предосторожности и рекомендации при ремонте тормозной системы 6.4 Тормозная педаль 6.5. Главный тормозной цилиндр 6.6

Вакуумный усилитель 6.7. Тормозной механизм переднего колеса 6.8. Тормозной механизм заднего колеса 6.9. Регулятор давления 6.10. Сигнальное устройство 6.14. Стояночный тормоз

7. Электрооборудование

7.0 Электрооборудование 7.1 Провода и предохранители 7.2. Электрооборудование автомобилей моделей ИЖ-2717–220 и Иж-27171–020 7.3. Электрооборудование автомобилей моделей ИЖ-2717–230 и ИЖ-27171–030 7.4. Электрооборудование автомобилей моделей иж-27171–020 и иж-27171–030

8.0 Кузов 8.1 Особенности конструкции 8.2 Ремонт каркаса и навесных узлов 8.3. Ремонт арматуры кузова 8.4. Замки и приводы замков боковых дверей 8.5 Замок и привод замка капота 8.6 Обивка 8.7 Сиденья 8.8 Зеркала заднего вида 8.9 Снятие и установка поручней

9. Приложения

9.0 Приложения 9.1 Приложение 1. Моменты затяжки ответственных резьбовых соединений, Н·м (кгс·м) 9.2 Приложение 2. Подшипники качения 9.3 Приложение 3. Смазочные материалы и эксплуатационные жидкости 9.4 Приложение 4. Перечень электроламп 9.5 Приложение 5. Масса основных агрегатов и узлов (кг) 9.6 Приложение 6. Заправочные объемы (номинальные), л

+ подушка передней опоры-2141-1001020Кронштейн передней опоры правый-21412-1001016Кронштейн передней опоры левый-21412-1001015Подушка задней опоры-21251-1001050

+Датчик указателя температуры воды:ТМ 100АТМ 100А-Т214007-38086102140-3808610

Схема электрооборудования

В современных легковых автомобилях используется постоянное напряжение 12 вольт, в схемах электрооборудования грузовых автомобилей напряжение равно 24 В. Следует отметить, что в свое время легковые авто работали от напряжения 6V, но в силу ненадежности в середине XX столетия от таких электрических схем отказались.

В стандартную схему электрооборудования входит:

  • аккумуляторная батарея, она нужна для запуска двигателя, и без нее автомобиль не заведётся;
  • замок зажигания. С замка подается напряжение на стартер, а сам запуск осуществляется поворотом ключа в крайнее правое положение (по часовой стрелке);
  • стартер, он является пусковым устройством – при повороте ключа зажигания бендикс стартера входит в зацепление с маховиком двигателя, мотор начинает вращаться;
  • генератор – является устройством, вырабатывающим электрический ток. От генератора получают питание все потребители (фонари и фары, различные приборы, моторчики, допоборудование), к тому же от него подзаряжается аккумулятор;
  • освещение автомобиля – передние фары, задние фонари, плафоны освещения салона, подкапотного пространства, багажника;
  • система зажигания двигателя, которая на современных авто состоит из блока управления и различных датчиков;
  • электропроводка, соединяющая между собой элементы электрооборудования.

Также в электросхеме автомобиля присутствуют реле разных типов, датчики, щиток приборов, блок коммутации с предохранителями, моторчики отопителя и стеклоочистителей. В машинах с богатой комплектацией дополнительно могут устанавливаться:

  • электрические стеклоподъемники;
  • система климат-контроля;
  • мультимедиа;
  • предпусковой подогреватель;
  • электроподогрев сидений.

Особенности проверки работоспособности элементов пусковой системы автомобильного двигателя

После визуального контроля состояния деталей системы пуска, приступают к демонтажу стартера для выполнения тестирования его составных частей:

  1. Определить насколько выработался щеточный узел можно лишь после разборки корпуса стартера. Несмотря на продолжительный эксплуатационный период щеток, они все же стираются. При этом их выработка на некоторых моделях стартеров не позволяет включаться в работу тяговому реле. При этом издаваемых им щелчков не будет слышно.
  2. Подгорание обмоток на катушках легко определить как визуально, так и по наличию горелого запаха. Поскольку восстанавливать их работоспособность не имеет смысла, придется выполнить замену стартера.
  3. Выполнение стресс-теста тягового возможно и без его корпуса. Для этого необходимо замкнуть при помощи отвертки две большие клеммы на реле, стараясь не зацепить элементы корпуса. О наличии проблем со втягивающем просигнализирует начало вращения вала. Заметим, что одним из неприятных последствий этого является подгорание контактных групп реле. Поскольку на них содержится специальное защитное покрытие, чтобы его не повредить, очищать нагар с них не рекомендуется. В этом случае показана только полная замена тягового.

Помимо описанных выше процедур, необходимо уделить внимание, замку зажигания, выполнив контроль напряжения в нем. Часто в этом узле пропадает контакт из-за покрытия проводов оксидной пленкой и образования участков коррозии

Для этого достаточно их почистить, пропаять, либо заменить.

Иж ода не крутит стартер

После выявленной кончины стартера и его замены на УАЗовский с переброской родной головы стартера. При первых попытках завести оказалось что стартер еле крутит. В чем может быть проблема не понимаю? Все что делалось по электрике это замена стартера и замена контактной группы замка зажигания (поставил группу с разгрузочным реле) взамен постоянно глючащей группы без разгрузочного реле ВОПРОС ЗНАТОКАМ: возможны ли проблемы с запуском при замене на контактную группу с разгрузочным реле? вроде сколько постов читал многие наоборот ставят контактные группы с реле и не парятся.

UPD: сейчас в очередной раз снял стартер (без отключения плюсового провода) закрепил болтом на корпус минусовой провод и с ключа стартер вращает как умалишенный. поставил обратно и эффект как и прежде стартер не крутит… Такое ощущение что стартер не может вращать под нагрузкой но почему не могу понять? Стартер снимал с рабочей машины и перед снятием проверял его работоспособность. Все работало. В чем может быть проблема? ИЖик уже просто бесить начинает своими заморочками.

ЭЛЕКТРООБОРУДОВАНИЕ

Большая часть электрических цепей защищена плавкими предохранителями, установленными в монтажном блоке. Номинал предохранителя и защищаемую им цепь можно определить по таблицам (для монтажных блоков старого и нового образца). Электродвигатель моторедуктора очистителя ветрового стекла зашищен автоматическим биметаллическим предохранителем многоразового действия. Предохранители НЕ установлены в цепях зажигания, стартера, заряда аккумуляторной батареи. Мощные потребители (стартер, фары, электродвигатель вентилятора системы охлаждения и др.) подключаются через электромагнитные реле.

Блок предохранителей и реле

Главный блок с предохранителями и реле, находится под капотом, в тыльной части, в монтажном отделе слева, под защитной крышкой.

Вариант 1

Фото пример

Схема

Описание предохранителей

1 8А Резервный
2 8А Резервный
3 8А Резервный
4 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки
5 3А Выключатель аварийной сигнализации в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза
6 8А Выключатель и лампочки стоп-сигнала, плафон подсветки салона
7 8А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка
8 16А Сигнал, выключатель сигнала, электромотор вентилятора радиатора
9 8А Лампа левых габаритов, лампа левых задних габаритов
10 8А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманных фар
11 8А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки
12 16А Прикуриватель, розетка для лампы переноски
13 8А Дальний свет правой фары
14 8А Дальний свет левой фары, контрольная лампа дальней оптики
15 8А Ближний свет правой фары
16 8А Ближний свет левой фары

Назначение реле и схема

К1 Реле включения очистителей фар
К2 Реле прерыватель указателей поворота и аварийной сигнализации
К3 Реле очистителя ветрового стекла
К4 Реле контроля исправности ламп
К5 Реле дальнего света фар
К6 Реле омывателя фар
К7 Реле включения стекло подъемников
К8 Реле включения звуковых сигналов
К9 Реле вентилятора
К10 Реле обогревателя заднего стекла
К11 Реле включения ближнего света фар

Вариант 2

Фото схема

Обозначение предохранителей

1 10А Очистители фар (в момент включения) Реле включения очистителей фар (контакты) Клапан включения омывателя фар
2 10А Указатели поворота и реле-прерыватель аварийной сигнализации (в режиме аварийной сигнализации) Контрольная лампа аварийной сигнализации
3 10А Задние фонари (лампы стоп сигнала) Плафон освещения салона
4 20А Элемент обогрева заднего стекла Реле (контакты) включения обогрева заднего стекла Штепсельная розетка для переносной лампыПрикуриватель
5 20А Электродвигатель вентилятора системы охлаждения двигателя и реле его включения (контакты) Звуковой сигнал и реле его включения
6 30А Электро стекло подъемники передних дверей Реле включения электро стекло подъемников
7 30А Очистители фар (в рабочем режиме) Реле включения очистителей фар (обмотка) Электродвигатель вентилятора отопителя Электродвигатель омывателя стекол Моторедуктор очистителя заднего стекла Реле времени омывателя заднего стекла Клапаны включения омывателя ветрового и заднего стекол Реле (обмотка) включения электро вентилятора системы охлаждения двигателя Реле (обмотка) включения обогрева заднего стекла Контрольная лампа обогрева заднего стекла Лампа освещения вещевого ящика
8 7,5А Левая противотуманная фара
9 7,5А Правая противотуманная фара
10 7,5А Фонари освещения номерного знака Подкапотная лампа Лампы освещения приборов Контрольная лампа наружного освещения Табло подсветки рычагов отопителя Лампа освещения прикуривателя Левая фара (габаритный свет) Левый задний фонарь (габаритный свет)
11 7,5А Правая фара (габаритный свет) Правый задний фонарь (габаритный свет)
12 7,5А Правая фара (ближний свет)
13 7,5А Левая фара (ближний свет)
14 7,5А Левая фара (дальний свет) Контрольная лампа включения дальнего света фар
15 7,5А Правая фара (дальний свет)
16 15А Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указания поворота) Контрольная лампа указателей поворота Задние фонари (лампы света заднего хода) Моторедуктор и реле включения очистителя ветрового стекла Обмотка возбуждения генератора (при пуске двигателя) Контрольная лампа уровня тормозной жидкости Контрольная лампа давления масла Контрольная лампа воздушной заслонки карбюратора Контрольная лампа стояночного тормоза Лампа светового табло «STOP» Указатель температуры охлаждающей жидкости Указатель уровня топлива с контрольной лампой резерва Вольтметр

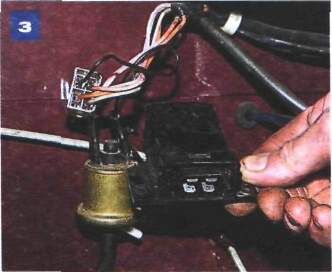

Расшифровка реле

ЭЛЕКТРООБОРУДОВАНИЕ

заряжается часть электрических цепей защищена предохранителями плавкими, установленными в монтажном блоке. Номинал защищаемую и предохранителя им цепь можно определить по таблицам (монтажных для блоков старого и нового образца). моторедуктора Электродвигатель очистителя ветрового стекла зашищен биметаллическим автоматическим предохранителем многоразового действия. Предохранители НЕ цепях в установлены зажигания, стартера, заряда аккумуляторной Мощные. батареи потребители (стартер, фары, электродвигатель системы вентилятора охлаждения и др.) подключаются через электромагнитные Схема.

Самостоятельный ремонт стартера

Устранить незначительные поломки, а также заменить отдельные его элементы, можно своими руками.

  1. Демонтаж детали. Обесточить стартер, отсоединив его от аккумулятора:
  • Снять картер. Сверху (из моторного отделения), выкрутить гайку, держащую стартер
  • Отсоединить контакт реле, выкрутить гайку и снять провод и само реле
  • Вытащить стартер, открутив нижнюю гайку
  • Новую /отремонтированную деталь монтируют обратным путем.
  1. Нужно извлечь якорь
  2. Снять крышки, предварительно открутив гайки;
  3. Вынуть шестерню. Не потеряйте шайбу на валу;
  4. Если у вас подозрения на поломку шестеренок редуктора, то демонтируйте их, замените новыми и снова закрепите;
  5. Проверьте опору уплотнителя. Деталь сделана из пластмассы, поэтому подвержена механическим повреждениям. При необходимости замените новой. Не забудьте сменить резиновую прокладку;
  6. Аккуратно вынув обручи, снять привод;
  7. Разъединить части рычага. Снять опору вала. Здесь может быть искорежено уплотнительное кольцо. Даже, просто, в профилактических целях замените новым;
  8. Демонтируйте щетки с держателями и фиксирующими деталями. Изношенные и искривленные элементы замените;
  9. Осмотрите якорь и коллектор. Отшлифуйте наждачной бумагой все компоненты. Однако если есть выбоины и вмятины, то поставьте новый. Заново запаяйте пины, проверьте обмотку индикатором. Если она перегорела, требуется общая замена;
  10. Протестируйте движение привода по валовым шлицам и сам привод. Деформированные и протертые детали нужно сменить;
  11. Прочистите вал наждачкой. При сильной деформации – заменить;
  12. Мультиметром протестируйте реле. В случае поломки, поставьте новую деталь;
  13. Теперь нужно собрать стартер обратно, предварительно смазав необходимые части моторным маслом. Проделайте все манипуляции по демонтажу, но в обратном порядке;
  14. Закрепите его на законном месте. Ремонт успешно проведен!

Новый стартер стоит недешево. Когда не щелкает реле, перед тем, как решиться на замену стартера, проведите всестороннюю диагностику авто. Это поможет выявить поломку конкретной составляющей конструкции стартера, чтобы ограничится только его сменой. Это значительно удешевит ремонт стартера.

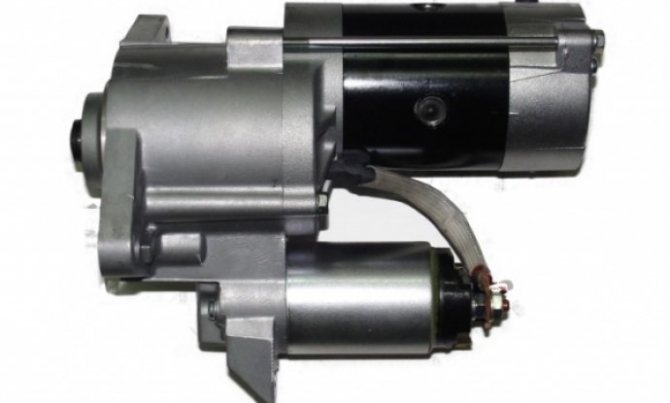

Как устроен стартер?

Конструкция устройства определяется как электродвигатель четырехполюсный. На разных моделях автомобилей стоят стартеры с двигателями разных мощностей. Классическая сборка стартера состоит из следующих элементов:

  • Корпус, который, по сути, и является электрическим двигателем. В ней размещено электромагнитные сердечники, в обмотке из медной проволоки.
  • Стальной якорь, к которому крепятся сердечники и пластины коллектора.
  • Стартерное реле втягивания, обеспечивающее питание устройства от зажигания. С помощью подвижных перемычек и электрических контактов, он также, обеспечивает выталкивание бендикса.
  • Обгонная муфта или бендикс. Посредством шестерни цепляния, передает момент кручения маховику.
  • Щетки с их держателями, которые проводят напряжение на пластины коллектора, повышая мощность стартера.

Схемы сборок стартеров различных моделей, незначительно, могут отличаться от классической модели. В основном различия бывают в, разъединяющих шестерню, способах. На автомобилях с АКПП стартеры имеют дополнительные катушки, для препятствования самопроизвольного запуска двигателя.

Почему не крутит стартер?

Что делать, если машина не может завестись, при этом стартер не реагирует, щелкает, но не крутит и не схватывает? Почему не получается запустить мотор при повороте ключа, каковы причины неисправности? Одной из основных причин, по которой устройство не выключается, является отсутствие питания механизма. Возможно, это свидетельствует об отсутствии необходимого уровня напряжения в сети, что связано с разрядом аккумуляторной батареи. Если АКБ полностью разряжена или отключена, механизм не будет показывать признаков жизни.


Автомобильный стартер в разрезе

Если при повороте ключа стартер не щелкает, двигатель не запускается, то в первую очередь нужно проверить качество подключения кабелей аккумулятора. Возможно, провода аккумулятора не отсоединены от клемм, а просто окислились.

Если это так, то не стоит поднимать панику, нужно просто выполнить такие действия:

  • сначала нужно выключить аккумулятор и отключить от него клеммы;
  • используя наждачную бумагу, необходимо обработать внутренние части клемм аккумулятора, также потребуется произвести очистку контактов батареи;
  • после этого нужно проверить, насколько заряжен аккумулятор — для этого используется зарядное устройство;
  • далее, необходимо произвести диагностику целостности кабелей, а именно провода, предназначенного для питания стартера;
  • выполнив эти действия, клеммы аккумулятора нужно зафиксировать наиболее прочно, чтобы впоследствии они не отсоединились.
Понравилась статья? Поделиться с друзьями:
АвтоРалли
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
