Момент затяжки гбц ока 11113

Инструмент

Отметим, что при демонтаже головки с мотора хоть приходится много чего откручивать и снимать, но эти работы вполне можно выполнить в гаражных условиях самостоятельно, имея под рукой только основные инструменты, специфических ключей и приспособлений никаких не потребуется.

Снятие головки «Ока» делается с помощью:

  • Набор ключей (рожковые, накидные, торцевые, головки с воротками);
  • комплект шестигранников;
  • Отверточки;
  • Ветоши;
  • Емкость для сбора ОЖ;

Также обязательно потребуется новая прокладка по ГБЦ, поскольку она является одноразовой, и с какой бы целью не снималась головка, обязательно проводиться замена прокладки головки блока. Дополнительно нужна будет прокладка клапанной крышки, сальники распред. вала и прокладки под выпускные трубы и впускной коллектор.

Отметим, что сложность выполнения демонтажа во многом зависит от того, для чего именно ГБЦ снимается. Если просто нужно заменить прокладку под ней, то разбирать придется не особо много. Если же она снимается, для того, чтобы разобрать головку и провести ремонт, то придется демонтировать больше элементов. Ниже будет описана полная инструкция по разборке, но упомянут и простой демонтаж.

Особенности ремонта головки блока цилиндров лада гранта

Двигатель автомобиля лада Гранта имеет различия с мотором Калины. Головка блока, в сравнении с «калиновской» увеличина по высоте на 1,2 мм. Это связано с изменением камеры сгорания. Установлены облегченные поршня. Ремень ГРМ фирмы «Гейтс» доработан, работает в диапазоне температур от минус 40 до плюс 40 градусов. Заявленный пробег ремня до 200 тысяч километров.

Основной
особенностью ремонта ГБЦ гранты является применение металлокерамических седел.
На автомобиле Калина, 2114 и т.д. применены чугунные седла, которые возможно
обработать вручную, используя комплект отечественных шарошек.

Обработка металлокерамических седел требует износоустойчивого режущего инструмента. С целью успешной их обработки, головку устанавливают на станок NEWENContour—BB, разработанный специально для оперативной обработки седел и направляющих клапанов с цифровым управлением или вручную инструментом Neway.

ВАЗ 1111 1988-2003: Головка блока цилиндров Ваз 1111 ОКА

  • ключ «на 13»
  • оправка для запрессовки колпачков
  • приспособление для сжатия пружин клапанов
  • приспособление для снятия колпачков
  • оправки для выпрессовки и запрессовки направляющих втулок
  • пинцет
  • бородок
  • молоток
  • шабер

Перед началом работы

Снимите головку с блока цилиндров (см. подраздел 10.4.1.) и очистите ее.

Приспособление для снятия колпачков:

При увеличенном зазоре в приводе клапанов появляется характерный стук, обычно с равномерными интервалами (частота его меньше любого другого стука в двигателе). Если регулировка зазоров в приводе клапанов не дала положительных результатов, проверьте состояние распределительного вала и опорных поверхностей под шейки распределительного вала.

В мастерских, оборудованных специальным инструментом и приспособлениями, можно проверить радиальное биение средней шейки распределительного вала, которое не должно превышать 0,02 мм, и зазор между отверстиями опор и шейками распределительного вала, который не должен превышать 0,2 мм (зазор для новых деталей составляет 0,069 – 0,11 мм).

1.

Отверните три гайки крепления впускной трубы к головке блока.

2.

Обратите внимание: под гайками установлены плоские шайбы. 3

3.

Снимите впускную трубу со шпилек головки блока.

4.

Снимите со шпилек головки прокладку1 впускной трубы и две прокладки2 приемной трубы глушителя.

5.

Выньте толкатели клапанов с регулировочными шайбами.

6.

Промаркируйте толкатели либо разложите их по порядку, чтобы потом поставить на то же место. При этом.

7.

. без необходимости не вынимайте регулировочные шайбы из толкателей, чтобы не перепутать их.

8.

Промаркируйте клапаны номерами цилиндров, например накерните.

10.4.1. Замена прокладки головки блока цилиндров

  • ключи «на 10», «на 13», «на 17» и «на 19»
  • шестигранники «на 5» и «на 10»
  • отвертка

Перед началом работы

Отсоедините провод от клеммы “–” аккумуляторной батареи.

Слейте жидкость из системы охлаждения двигателя.

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку. Течь также может быть из-за коробления головки блока вследствие перегрева двигателя.

Прокладка головки блока разовая, поэтому при каждом снятии головки блока прокладку необходимо заменять.

1.

Выньте оболочку тяги привода воздушной заслонки из кронштейна и отсоедините тягу от рычага, ослабив болты крепления (см. подраздел 10.10.6.).

2.

Отсоедините наконечник промежуточной тяги от промежуточного рычага привода дроссельной заслонки.

3.

Отверните две гайки крепления кронштейна промежуточного рычага.

4.

Обратите внимание: под гайками установлены пружинные шайбы. 5

5.

Снимите кронштейн со шпилек.

6.

Отсоедините провода от клапана ЭПХХ.

9.

Отсоедините шланг от вакуумного регулятора датчика момента искрообразования.

10.

Отверните три гайки крепления датчика момента искрообразования, снимите его со шпилек и отведите в сторону, не отсоединяя от него колодку с проводами.

11.

Снимите топливный насос со шпилек корпуса привода вспомогательных агрегатов (см. подраздел 10.10.3.) и отведите его в сторону, не отсоединяя от него шлангов.

12.

Отверните болт крепления корпуса привода вспомогательных агрегатов.

13.

Обратите внимание: под головкой болта установлена пружинная шайба. 14

14.

Снимите корпус привода вспомогательных агрегатов со шпилек.

15.

Проверьте и замените порванное или потерявшее эластичность уплотнительное кольцо, установленное в корпусе привода вспомогательных агрегатов.

10.4.1. Замена прокладки головки блока цилиндров

  • ключи «на 10», «на 13», «на 17» и «на 19»
  • шестигранники «на 5» и «на 10»
  • отвертка

Перед началом работы

Отсоедините провод от клеммы “–” аккумуляторной батареи.

Слейте жидкость из системы охлаждения двигателя.

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку. Течь также может быть из-за коробления головки блока вследствие перегрева двигателя.

Прокладка головки блока разовая, поэтому при каждом снятии головки блока прокладку необходимо заменять.

1.

Выньте оболочку тяги привода воздушной заслонки из кронштейна и отсоедините тягу от рычага, ослабив болты крепления (см. подраздел 10.10.6.).

2.

Отсоедините наконечник промежуточной тяги от промежуточного рычага привода дроссельной заслонки.

3.

Отверните две гайки крепления кронштейна промежуточного рычага.

4.

Обратите внимание: под гайками установлены пружинные шайбы. 5

5.

Снимите кронштейн со шпилек.

6.

Отсоедините провода от клапана ЭПХХ.

9.

Отсоедините шланг от вакуумного регулятора датчика момента искрообразования.

10.

Отверните три гайки крепления датчика момента искрообразования, снимите его со шпилек и отведите в сторону, не отсоединяя от него колодку с проводами.

11.

Снимите топливный насос со шпилек корпуса привода вспомогательных агрегатов (см. подраздел 10.10.3.) и отведите его в сторону, не отсоединяя от него шлангов.

12.

Отверните болт крепления корпуса привода вспомогательных агрегатов.

13.

Обратите внимание: под головкой болта установлена пружинная шайба. 14

14.

Снимите корпус привода вспомогательных агрегатов со шпилек.

15.

Проверьте и замените порванное или потерявшее эластичность уплотнительное кольцо, установленное в корпусе привода вспомогательных агрегатов.

Особенности сборки

После восстановления головка устанавливается на место (не забываем заменить прокладку ГБЦ), и все собирается обратно. Но есть некоторые нюансы при сборке, и самый важный из них – порядок затяжки головки блока цилиндров. Если его не соблюдать – высока вероятность того, что головка ненадежно будет посажена, ее может повести или же произойдет пробой прокладки.

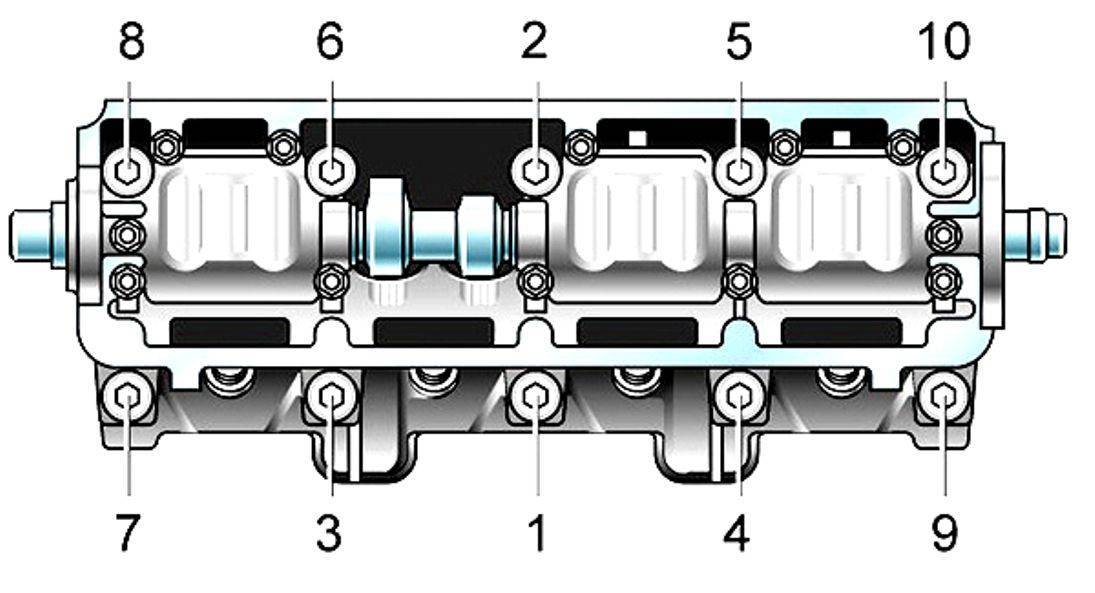

Порядок затяжки болтов головки блока на «Оке» показан на фото:

Отметим также, что затяжка выполняется в несколько подходов и обязательно с использованием динамометрического ключа:

  1. Затягиваем по указанному порядку все болты, создавая усилие в 20 Н/м;
  2. При втором подходе усилие должно составлять 70-85 Н/м;
  3. Выполняя третий подход, доворачиваем болты на 90 град.;
  4. Последний подход – еще раз доворачиваем на 90 град.;

В процессе сборки также обращаем внимание на состояние сальников распред. вала и при надобности их заменяем

Цены на ремонт Киа Спектра. Прайс-лист Kia Spectra

Цены на слесарный ремонт Киа Спектра

Ремонт двигателя:

  • Диагностика двигателя (механическая) от 600 руб.
  • Компьютерная диагностика двигателя 800 руб.
  • Замена ДВС двигателя от 10000 руб.
  • Замена ГБЦ головки блока цилиндров Киа Спектра 9000 руб.
  • Ремонт ГБЦ (в зависимости от сложности) от 2000 руб.
  • Опрессовка ГБЦ головки блока цилиндров 2500 руб.
  • Замена прокладки головки блока цилиндров 9000 руб.
  • Замена маслосъемных колпачков 5000 руб.
  • Замена ГРМ ремень и ролики Kia Spectra 3500 руб.
  • Замена прокладки клапанной крышки 1200 руб.
  • Замена свечей зажигания 300 руб.
  • Замена прокладки впускного коллектора 1800 руб.
  • Замена прокладки выпускного коллектора 1600 руб.
  • Замена масляного насоса 3500 руб.
  • Замена поршневой группы 12800 руб.
  • Замена коленвала Киа Спектра 12300 руб.

Система охлаждения:

  • Замена радиатора охлаждения 1500
  • Замена радиатора кондиционера 2100
  • Опрессовка системы охлаждения 800
  • Замена термостата 700
  • Замена охлаждающей жидкости (антифриза) 800
  • Замена патрубка радиатора 600
  • Замена водяного насоса (помпа) 3500
  • Замена вентилятора системы охлаждения 1500
  • Заправка кондиционера Киа Спектра 1700

Передняя подвеска:

  • Диагностика передней и задней подвески 600
  • Замена переднего амортизатора 1600
  • Замена шаровой опоры 450
  • Замена привода в сборе 2100
  • Замена наружнего ШРУСа 1500
  • Замена внутреннего ШРУСа 2100
  • Замена переднего рычага 1350
  • Замена подшипника передней ступицы 1600
  • Замена стойки стабилизатора 350
  • Замена втулки переднего стабилизатора 350

Задняя подвеска:

  • Замена заднего амортизатора 900
  • Замена подшипника задней ступицы 1400
  • Замена заднего рычага от 750
  • Замена стойки заднего стабилизатора 350
  • Замена втулки заднего стабилизатора 350

Тормозная система:

  • Замена передних тормозных колодок 700
  • Замена задних тормозных колодок 700
  • Замена переднего тормозного суппорта 1450
  • Замена заднего тормозного цилиндра 1150
  • Замена главного тормозного цилиндра 1750
  • Замена переднего или заднего датчика ABS 450
  • Прокачка тормозной системы 800
  • Замена тормозного барабана 1400

Электрооборудование

  • Диагностика компьютерная 1000
  • Ремонт электропроводки от 300
  • Замена лампочки 200
  • Регулировка фар 600
  • Замена стартера 1600
  • Замена генератора 1500

Каждый авто владелец прекрасно знает, что для хорошей работы автомобиля нужна регулярная ремонтная профилактика, которая включает в себя множество аспектов, в том числе и слесарный ремонт. О какой безопасности на дороге может идти речь, если не заботиться о машине? Работа вашего двигателя будет напрямую зависеть от состояния фильтров, смазок и других технических жидкостей. Рекомендовано производить технический осмотр автомобиля каждые 10 тыс. пройденных километров. Вы можете посмотреть прайс лист на наши услуги и убедиться, что у нас хорошие цены.

Кузовной ремонт Kia Spectra

Время не щадит ни одну марку машины, поэтому каждому водителю рано или поздно придется столкнуться с такой услугой, как кузовной ремонт автомобиля в Москве (САО) Лианозово. Данный профиль услуг очень востребован на нашей станции, ведь это непростая задача, которая не под силу любителям и новичкам.

https://www.youtube.com/watch?v=47ChaxDPTxE

Со временем, некоторые элементы корпуса могут покрываться коррозией и ее надо сразу же убрать, чтобы оно не перешло на другие части. Косметический ремонт Киа Спектра требует немалых знаний и далеко не дешевого оборудования, не говоря уже о расходных материалах. Для начала нужно разобрать определенную часть автомобиля и начать ее рихтовать, то есть вернуть былую форму. Если же повреждение очень сильные, что часто бывает после ДТП, то производится замена элемента, а затем идет подготовка поверхности. Заключительным моментом является уже покраска и полировка кузова.

Мы настоятельно рекомендуем не пробовать красить и восстанавливать что-либо без профессиональных знаний. Вы можете сделать еще хуже, и потом придется переделывать, а это уже лишние затраты. Лучше доверить это мастерам нашего автосервиса, которые недорого починят ваш автомобиль по высшему разряду. Также, на нашей станции есть компьютерная диагностика, которая позволит устранить проблему на корню, заранее ее обнаружив.

Подведем итог

За все время нашего существования мы успели набрать неплохую клиентскую базу. Все наши посетители остаются довольны, ведь стоимость наших услуг их приятно радует. Мы будем рады Вас видеть, если Вы посетите наш автосервис Kia Spectra. У нас Вы найдете:

  • Вежливые, высококвалифицированные сотрудники;
  • Быстрое и качественное обслуживание;
  • Гарантия на проделанную работу;
  • Широкий профиль услуг;
  • Множество довольных клиентов.

Когда требуется демонтаж головки блока?

Отметим, что ремонт головки «Ока» невозможно выполнить, пока она установлена на двигатель, поэтому первой операцией по восстановлению этого элемента является снятие его с мотора. Несмотря на то, что располагается ГБЦ в верхней части силовой установки, демонтировать ее не очень просто, поскольку к ней крепится много составных элементов. Снимать ее придется также, если требуется замена прокладки головки.

В основном, ремонт головки блока цилиндров «Ока» 11113 или другой модификации выполняется, если возникли проблемы с клапанным узлом:

  • Прогорание клапанов;
  • Износ клапанных седел и кромок, подгорание их;
  • Повреждение или износ направляющих и маслосъемных колпачков;

Это основные причины, которые требуют проведения ремонтных работ. Бывают и другие причины, по которым приходится снимать ГБЦ и подвергать ремонту, к примеру, появление трещины на корпусе, но такая неисправность встречается очень редко.

Также снятие ГБЦ потребуется в случае замены цилиндропоршневой группы, поскольку поршни вытаскиваются из цилиндров вверх.

Порядок действий

Запасшись всем необходимым, можно приступать к работам.

Последовательность действий такая:

Ставим «Оку» в гараж или на ровную площадку, обездвиживаем, снимаем клемму с АКБ;
Сливаем с системы охлаждения ОЖ (подставляем емкость под сливные пробки, выкручиваем их и дожидаемся, пока жидкость стечет. Ставим на место пробки и затягиваем);
Демонтируем корпус воздушного фильтра. Горловину карбюратора накрываем ветошью. Отсоединяем от него тросики дроссельной и воздушной заслонок, снимаем механизм привода газа с рычагом и кронштейном его крепления, а также топливные патрубки и провод электромагнитного клапана ХХ;

Снимаем защитную крышку привода ГРМ. Устанавливаем метки на коленвале и распред

вале (особенно это важно при частичной разборке);
Послабляем затяжку натяжного ролика, чтобы он послабил натяжку привода, и ремень скидываем с колеса распределительного вала;
Отсоединяем топливный патрубок от бензонасоса. Выкручиваем крепежи насоса и снимаем его;
Отсоединяем патрубки от клапанной крышки, откручиваем ее крепление и снимаем;
Откручиваем гайки датчика момента искрообразования, отсоединяем от него провода, и отводим вбок

Также скидываем провода высокого напряжения со свечек;
Откручиваем крепежный болт корпуса вспомогательных агрегатов;
Откручиваем крепежный болт зубчатого колеса распред.вала и стягиваем его (аккуратно, чтобы не упустить шпонку). Также демонтируем натяжной ролик;

В верхней части выкручиваем крепеж задней крышки привода ГРМ и отгибаем ее в сторону;
Выкручиваем гайки крепления выхлопных труб и стягиваем их со шпилек;
Скидываем патрубок от вакуумного регулятора;
Откручиваем верхнюю планку, используемую для натяжки ремня генератора;
Отсоединяем патрубки системы охлаждения, подходящие к головке;
Далее все зависит от того, для чего ГБЦ снимается. Если планируется лишь замена прокладки под головкой, то дальше демонтировать ничего не нужно. Просто выкручиваем крепежные болты ГБЦ и снимаем ее с блока вместе с установленным распределительным валом, впускным коллектором, меняем прокладку и собираем все обратно. При этом после сборочных работ регулировка клапанов не потребуется, поскольку распред. вал не снимался. А вот если все демонтируется для проведения ремонта, к примеру, планируется на «Оке» замена клапанов, то болты крепления пока не выкручиваем, а продолжаем разбирать дальше;
Откручиваем крышку подшипников распределительного вала, снимаем ее;
Извлекаем распределительные вал;
И только после этого выкручиваем болты крепления ГБЦ, после чего демонтируем ее с авто;

А далее уже выполняются ремонтные работы. Но для этого сначала от головки отсоединяется впускной коллектор. Затем извлекаются толкатели вместе с регулировочными шайбами. Дальше для разборки потребуется приспособление для рассухаривания и засухаривания клапанов, чтобы снять их, после чего выполняются ремонтные работы – замена направляющих втулок клапанов, самих клапанов, их притирка и прочее.

Особенности сборки

После восстановления головка устанавливается на место (не забываем заменить прокладку ГБЦ), и все собирается обратно. Но есть некоторые нюансы при сборке, и самый важный из них – порядок затяжки головки блока цилиндров. Если его не соблюдать – высока вероятность того, что головка ненадежно будет посажена, ее может повести или же произойдет пробой прокладки.

Порядок затяжки болтов головки блока на «Оке» показан на фото:

Отметим также, что затяжка выполняется в несколько подходов и обязательно с использованием динамометрического ключа:

  1. Затягиваем по указанному порядку все болты, создавая усилие в 20 Н/м;
  2. При втором подходе усилие должно составлять 70-85 Н/м;
  3. Выполняя третий подход, доворачиваем болты на 90 град.;
  4. Последний подход – еще раз доворачиваем на 90 град.;

В процессе сборки также обращаем внимание на состояние сальников распред. вала и при надобности их заменяем

Особенности карбюратора ВАЗ-11113, устройство и регулировка

ВАЗ Ока с двигателем 0,75 л – популярный малолитражный легковой автомобиль девяностых и двухтысячных годов, завоевал сердца многих автомобилистов благодаря своей маневренности, достаточно высокой проходимости и экономичности. Но расход топлива не всегда мог быть одинаковым, во многой степени зависел от того, как настроен карбюратор Ока 11113.

В настоящее время эти малолитражки еще ездят на дорогах нашей страны, и запчасти для авто пользуются спросом. Также для «Окушки» продаются карбюраторные узлы (КУ) различных модификаций, ремкомплекты, жиклеры, прокладки и прочие детали, их можно купить в специализированных магазинах, а регулировку и ремонт топливной системы выполняют не только специалисты, но и многие автовладельцы самостоятельно.

Обслуживание, устройство, ремонт и эксплуатация автомобилей «Ока» ВАЗ(СеАЗ) ЗМА «Кама» 1111/11113 — Общие сведения об автомобилях

Автомобиль «Ока» – легковой переднеприводный автомобиль с поперечным расположением силового агрегата, предназначенный для эксплуатации на дорогах с твердым покрытием. Автомобиль рассчитан на эксплуатацию при температуре окружающего воздуха от –40 до +45 °С. Семейство автомобилей «Ока» включает две базовые модели: ВАЗ-1111 и ВАЗ-11113, отличающиеся установленными на них двигателями. Кузов автомобиля — цельнометаллический, несущий, трехдверный, типа хэтчбек. Третья дверь расположена в задней части кузова и предназначена для погрузки багажа. Для перевозки крупногабаритных и длинномерных грузов заднее сиденье можно сложить, увеличив тем самым объем багажного отделения. Двигатели — двухцилиндровые карбюраторные: ВАЗ-1111 – рабочим объемом 0,65 л (в настоящее время не выпускается) и ВАЗ-11113 – рабочим объемом 0,75 л. Кроме того, на небольшую партию автомобилей устанавливали двигатель ВАЗ-1110 (в настоящее время не выпускается) с уменьшенной степенью сжатия для эксплуатации на бензине А-80. Автомобиль оборудован двухконтурной рабочей тормозной системой с гидравлическим приводом, что повышает безопасность движения. Тормозная система разделена на контуры по диагонали. Передние тормозные механизмы дисковые, задние — барабанные. Благодаря переднеприводной компоновке автомобиль обладает улучшенными по сравнению с заднеприводными моделями характеристиками управляемости, особенно при прохождении поворотов и на скользкой дороге. В настоящее время автомобили выпускаются Камским и Серпуховским автозаводами. Серпуховский автозавод также выпускает модификацию для инвалидов, оборудованную ручными органами управления в различных комплектациях. На часть этих автомобилей (11113-01 для «одноногих» и 11113-02 для «безногих») устанавливают электровакуумный привод, полностью автоматизирующий управление сцеплением.

Кроме того, в сентябре 1999 года Камский автозавод представил рестайлинговую модификацию ВАЗ-11113М с измененными интерьером и экстерьером, а Серпуховский завод освоил выпуск (15–20 экземпляров в неделю) версии «Ока Престиж» с отделкой улучшенного качества, оборудованной новыми удобными креслами с подголовниками, тканевой обивкой салона, сдвижным люком в крыше, окрашенными акриловым металликом бамперами и литыми дисками колес.

Рис. 1.1. Габаритные размеры автомобиля:  габаритная ширина автомобиля: по кузову – 1420 мм; по наружному зеркалу – 1566 мм

Рис. 1.2. Подкапотное пространство (вид сверху, запасное колесо снято): 1 — тяга привода замка капота; 2 — стойка передней подвески; 3 . регулятор давления в приводе тормозов; 4 — пароотводящий шланг радиатора; 5 — главный цилиндр гидропривода тормозов; 6 — отводящий шланг радиатора; 7 — корпус привода вспомогательных агрегатов; 8 — тяга привода воздушной заслонки карбюратора; 9 — свеча зажигания; 10 — шланг вентиляции картера; 11 — высоковольтный провод; 12 — насос омывателя ветрового стекла; 13 — пробка маслоналивной горловины; 14 — шланг большой ветви вентиляции картера; 15 — пробка расширительного бачка; 16 — вакуумный усилитель тормозов; 17 — тяга привода дроссельной заслонки карбюратора; 18 — бачок главного цилиндра гидропривода тормозов; 19 — коммутатор зажигания

Рис. 1.3. Подкапотное пространство (вид снизу): 1 – подрамник; 2 – двигатель; 3 – радиатор; 4 – коробка передач; 5 – стабилизатор поперечной устойчивости; 6 – выключатель света заднего хода; 7 – стойка передней подвески; 8 – рычаг передней подвески; 9 – растяжка рычага передней подвески; 10 – рулевая тяга; 11 – рулевой механизм; 12 – реактивная тяга привода переключения передач; 13 – тяга переключения передач; 14 – приемная труба глушителя; 15 – внутренний шарнир привода передних колес; 16 – стойка стабилизатора поперечной устойчивости; 17 – наружный шарнир привода передних колес

ВАЗ 1111 1988-2003: Головка блока цилиндров Ваз 1111 ОКА

  • ключ «на 13»
  • оправка для запрессовки колпачков
  • приспособление для сжатия пружин клапанов
  • приспособление для снятия колпачков
  • оправки для выпрессовки и запрессовки направляющих втулок
  • пинцет
  • бородок
  • молоток
  • шабер

Перед началом работы

Снимите головку с блока цилиндров (см. подраздел 10.4.1.) и очистите ее.

Приспособление для снятия колпачков:

При увеличенном зазоре в приводе клапанов появляется характерный стук, обычно с равномерными интервалами (частота его меньше любого другого стука в двигателе). Если регулировка зазоров в приводе клапанов не дала положительных результатов, проверьте состояние распределительного вала и опорных поверхностей под шейки распределительного вала.

В мастерских, оборудованных специальным инструментом и приспособлениями, можно проверить радиальное биение средней шейки распределительного вала, которое не должно превышать 0,02 мм, и зазор между отверстиями опор и шейками распределительного вала, который не должен превышать 0,2 мм (зазор для новых деталей составляет 0,069 – 0,11 мм).

1.

Отверните три гайки крепления впускной трубы к головке блока.

2.

Обратите внимание: под гайками установлены плоские шайбы. 3

3.

Снимите впускную трубу со шпилек головки блока.

4.

Снимите со шпилек головки прокладку1 впускной трубы и две прокладки2 приемной трубы глушителя.

5.

Выньте толкатели клапанов с регулировочными шайбами.

6.

Промаркируйте толкатели либо разложите их по порядку, чтобы потом поставить на то же место. При этом.

7.

. без необходимости не вынимайте регулировочные шайбы из толкателей, чтобы не перепутать их.

8.

Промаркируйте клапаны номерами цилиндров, например накерните.

Когда требуется демонтаж головки блока?

Отметим, что ремонт головки «Ока» невозможно выполнить, пока она установлена на двигатель, поэтому первой операцией по восстановлению этого элемента является снятие его с мотора. Несмотря на то, что располагается ГБЦ в верхней части силовой установки, демонтировать ее не очень просто, поскольку к ней крепится много составных элементов. Снимать ее придется также, если требуется замена прокладки головки.

В основном, ремонт головки блока цилиндров «Ока» 11113 или другой модификации выполняется, если возникли проблемы с клапанным узлом:

  • Прогорание клапанов;
  • Износ клапанных седел и кромок, подгорание их;
  • Повреждение или износ направляющих и маслосъемных колпачков;

Это основные причины, которые требуют проведения ремонтных работ. Бывают и другие причины, по которым приходится снимать ГБЦ и подвергать ремонту, к примеру, появление трещины на корпусе, но такая неисправность встречается очень редко.

Также снятие ГБЦ потребуется в случае замены цилиндропоршневой группы, поскольку поршни вытаскиваются из цилиндров вверх.

Особенности сборки

После восстановления головка устанавливается на место (не забываем заменить прокладку ГБЦ), и все собирается обратно. Но есть некоторые нюансы при сборке, и самый важный из них – порядок затяжки головки блока цилиндров. Если его не соблюдать – высока вероятность того, что головка ненадежно будет посажена, ее может повести или же произойдет пробой прокладки.

Порядок затяжки болтов головки блока на «Оке» показан на фото:

Отметим также, что затяжка выполняется в несколько подходов и обязательно с использованием динамометрического ключа:

  1. Затягиваем по указанному порядку все болты, создавая усилие в 20 Н/м;
  2. При втором подходе усилие должно составлять 70-85 Н/м;
  3. Выполняя третий подход, доворачиваем болты на 90 град.;
  4. Последний подход – еще раз доворачиваем на 90 град.;

В процессе сборки также обращаем внимание на состояние сальников распред. вала и при надобности их заменяем

Ремонт карбюратора на оке

Понятие ремонт карбюратора включает в себя следующее:

  • грамотный демонтаж устройства;
  • промывка;
  • дефектация;
  • диагностика устройства;
  • настройка карбюратора ОКИ;
  • по мере необходимости замена дефектных деталей;
  • обратная сборка и ее установка на место.

Автовладелец должен понимать следующее – если у него нет никакого опыта в техническом обслуживании автомобильной техники, то регулировка карбюратора ОКИ своими руками нецелесообразна. У авто ВАЗ — ОКА ремонт карбюратора необходимо выполнять только в авторемонтной мастерской.

Перед тем как читать дальше, рекомендую ознакомиться с видео, в нем вы увидите массу полезной информации по ремонту, очистке и регулировке карбюратора ДААЗ 1111:

Главные дефекты возникающие при работе карбюратора

Карбюратор устроен так, что отвод отработанных газов происходит не одномоментно, а с течением времени. Другими словами, двигатель будет испытывать определенные сложности при его работе на повышенных оборотах. Кроме того, конструкция карбюратор ДААЗ 1111 допускает то, что в карбюратор могут попасть смазочные вещества из двигателя. А это прямой путь к образованию нагара.

При нормальной работе системы зажигания у карбюратора этой модели могут возникать следующие проблемы:

  1. Нестабильная работа силовой установки ввиду того, что на жиклерах образовался нагар;
  2. Из-за некорректного срабатывания педали газа произошло засорение воздушных жиклеров;
  3. Снижение динамических параметров автомобиля, происходящего из-за снижения уровня топлива в поплавковой камере карбюратора. То есть, двигатель перестает получать необходимый объем топлива для работы на высоких оборотах;
  4. Неравномерное движение транспортного средства (рывками) свидетельствует о том, что на поплавковом механизме скопился нагар, препятствующий нормальному перемещению топлива в системе;
  5. Плавающие обороты двигателя, при постоянном режиме подачи топлива, говорят о том, возникла необходимость в регулировании пускового устройства карбюратора.

Но, главный признак неправильной работы карбюратора ОКА – ВАЗ 11113 – это резкий рост потребления топлива.

При обнаружении указанных дефектов можно сказать одно — регулировка карбюратора ОКА своими руками неизбежна и если это не поможет, то его придется отремонтировать в условиях специализированной мастерской, где в наличии есть необходимые приборы, приспособления и инструменты.

Демонтаж карбюратора на оке

Снять карбюратор с двигателя не так и сложно. Но все равно надо придерживаться определенной последовательности действий. Для выполнения демонтажа будут нужны ключи с размером зева на 8 и 13, отвертка с плоским шлицем.

Демонтаж карбюратора на оке

Последовательность операций, которые необходимо выполнить для демонтажа карбюратора:

  1. Демонтаж воздушного фильтра. К сожалению, карбюратор ока установлен таким образом, что перекрывает доступ к карбюратору.
  2. После снятия фильтра необходимо открутить болт, с помощью которого заслонка соединена с кронштейном, и освободить тягу привода от всех соединений.
  3. После освобождения тяги необходимо отключить вентиляционный рукав, подключенный к штуцеру и отключить проводку, ведущую к клапану экономайзера.
  4. Следующий этап — это отсоединение шланга вакуумного регулятора.
  5. Ослабив хомут на топливопроводе можно снять шланг. При этом надо быть готовым к тому, что может пролиться небольшое количество топлива.
  6. После полного освобождения карбюратора от тяги и рукавов можно приступать к его демонтажу.

Ремонт ВАЗ (Lada) 1111 Ока своими руками

Провести ремонт и обслуживание ВАЗ 1111 намного легче, обладая должными знаниями. Материалы etlib.ru позволят найти для автомобиля Ока руководство по ремонту любой детали в виде видеоролика или фотоотчета. Видео инструкция продемонстрирует, как должна выполняться процедура починки и исключит возможность ошибочных действий. Что же касается фотоотчета, то он сопровождается текстовыми пояснениями, которые делают его отличным пособием для владельцев-новичков.

Для водителей ВАЗ 1111 пригодится базовое знание о наиболее частых процедурах во время эксплуатации автомобиля. По данным статистики владельцев больше всего интересует замена термостата Ока. Причиной этого являются частые поломки детали в условиях сурового климата. Следующими по популярности станут: замена ремня ГРМ на Оке, замена помпы Ока, а также в модели ока замена предохранителей. Некоторые из процедур следует делать профилактически, после ежегодной диагностики. Тяжелые дорожные условия часто приводят к поломке в тормозной системе или трансмиссии. В этом случае проблему решить помогут замена тормозных колодок Ока и замена сцепления на Оке. Зная алгоритм, нюансы ремонтных работ и список необходимых инструментов, можно своевременно устранить неисправность без посторонней помощи.

Дополнительную информацию для тех, кто хочет провести модели Ока ремонт своими руками, позволит получить вопрос, заданный на страницах портала. Наделенные опытом владельцы автомобиля или специалисты дадут исчерпывающий ответ, который поможет во время замены детали, диагностики или ремонта.

История модели ВАЗ 1111 «Ока»

Несмотря на то, что разработка модели началась еще в конце 70-х годов, производство модели Ока началось лишь в 1988-м году. Местом для сбора конструкции стал Елабужский завод легковых автомобилей. Вскоре производство было передано Серпуховскому АЗ и АвтоВАЗу.

В 1995-м году прекратилось производство Оки на Авто ВАЗе, но ЗМА и СеАЗ продолжили производство. Параллельно этому модель была усовершенствована путем установки нового типа двигателя – 33-сильного 2-х цилиндрового мотора с объемом 0,75 л (до этого был использован 2-х цилиндровый, 0,65 л и 29 л.с.). Новинка получила приставку к названию и** продавалась, как ВАЗ 11113**.

В 2006-м году по ряду причин производство ВАЗ 11113 было прекращено. Главной из них была нерентабельность работ, которые понадобились бы для того, чтобы двигатель автомобиля соответствовал новым стандартам Евро-2.

Однако новые владельцы СеАЗ нашли выход из сложившейся ситуации. Они снабдили автомобиль китайским 3-х цилиндровым инжекторным двигателем с рабочим объемом 1л и максимальной мощностью 53 л.с и 5-и ступенчатой коробкой передач. Новинка стала известна как СеАЗ 11116. Она получила массу модификаций, среди которых были автомобили для инвалидов, фургоны и даже универсалы.

В 2008-м году завод прекратил выпуск Оки, но через 5 лет заявил о том, что планирует крупные изменения в модели, которые будут представлены в 2020-м году.

Понравилась статья? Поделиться с друзьями:
АвтоРалли
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
