Механизм газораспределения Оки
Если провести сравнение старых моторов вазовской классики с цепным приводом ГРМ, то можно заметить существенные отличия в конструкции привода. Громоздкую металлическую цепь заменили зубчатым ремнём. Конструкция блока цилиндров стала короче и легче, так как исчез проём для цепи в механизме привода ГРМ. Конструкторы изменили принцип открытия клапанов, он стал проще. Если на старых моторах кулачок распределительного вала давил на стержень клапана через коромысло, то теперь он воздействует на него через регулировочную шайбу. Тепловой зазор выставляют на холодном двигателе подбором шайбы нужной толщины. Производители изготавливают их с разными размерами, значение которых наносят на торцах шайбы. Если регулировка теплового зазора производится водителем самостоятельно, ему придётся приобретать некоторое количество таких шайб, что не всегда экономически целесообразно.
Конструкция привода механизма распределительного такова, что ремень приводит в действие насос в системе охлаждения двигателя Оки. Часто именно из-за поломки этого насоса выходит из строя зубчатый ременной привод. Поэтому производители автомобиля рекомендуют, чтобы одновременно проводилась замена ременного привода и помпы в системе охлаждения двигателя
При осмотре следует обращать внимание на то, в каком состоянии натяжной ролик в механизме ГРМ
Процедура замены ремня
Процесс по замене зубчатого ремня на Оке не представляет большой сложности. Если перед этим внимательно изучить процесс, можно выполнить её самостоятельно. Работу можно выполнить на любой ровной площадке.
Перед началом операции под задние колёса устанавливают противооткатные башмаки и затягивают трос ручного тормоза. Передние колёса максимально (до упора) выворачивают вправо, отключают аккумуляторную батарею. Далее порядок действий будет примерно таким:
Замена ГРМ на ВАЗ 1111 Ока: схемы и инструкции
В 1989 году автолюбители увидели первые экземпляры машины ВАЗ 1111, которая стала базой для семейства. Производство малолитражки освоили три завода, это ВАЗ в г. Тольятти, КамАЗ г. Набережные Челны, г. Серпухов, автозавод которого специализировался производством мотоколясок для инвалидов. Такое распределение сил и средств позволило быстро начать производство этой модели без строительства новых производственных площадей.
Покупателям предлагали два варианта машины, которые отличались только силовым агрегатом. Автомобиль имеет привод на передние колёса, а замена ремня ГРМ Ока проводится по аналогии с моторами ВАЗ 2108, ВАЗ 21083.
ВАЗ 11113
Для удобства работы снимаем бачок стеклоомывателя, катушку зажигания и корпус воздушного фильтра (см. соответствующие разделы).
Дальнейшую сборку проводим в последовательности, обратной разборке.
Поршень 1-го цилиндра в положение ВМТ (верхняя мертвая точка) такта сжатия устанавливают для того, чтобы при проведении работ, связанных со снятием ремня привода распределительного вала, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать.
Выставляйте ВМТ по метке на шкиве распределительного вала (при установке по меткам на маховике или шкиве коленчатого вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра). После этого обязательно убедитесь в совпадении меток на маховике либо на зубчатом шкиве коленчатого вала (если снят шкив привода генератора). Если при этом метка на маховике или шкиве коленчатого вала не совпадает, значит, нарушена установка фаз газораспределения (поршень 1-го цилиндра не установлен в ВМТ). В этом случае необходимо снять ремень привода распределительного вала и провернуть коленчатый вал до совмещения меток.
Вам потребуются: ключ «на 10», ключ для гаек колес.
Расположение меток ВМТ
Метки ВМТ нанесены на зубчатом шкиве распределительного вала (выступ) и на задней крышке ремня привода распределительного вала (усик).
. на шкиве привода генератора (насечка), на передней крышке ремня привода распределительного вала (длинная выступающая риска). Ремень привода генератора для наглядности снят. Расположенная рядом короткая риска — метка для установки момента зажигания.
Дублирующие метки нанесены на маховике — риска; на шкале держателя заднего сальника коленчатого вала — средний вырез (резиновая заглушка окна в картере сцепления вынута).
. на зубчатом шкиве коленчатого вала — лунка; на крышке масляного насоса — треугольный вырез. Две последние метки видны только при снятом шкиве привода генератора.

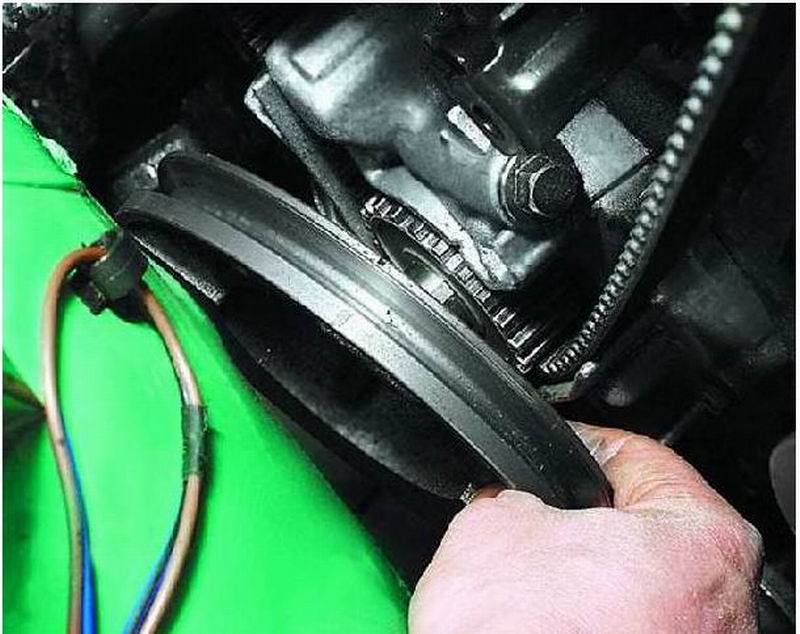

1. Проверните коленчатый вал баллонным ключом за болт крепления шкива привода генератора через отверстие в нише правого колеса так, чтобы.
Проворачивайте коленчатый вал только по часовой стрелке (в сторону вращения коленчатого вала) за болт крепления к нему шкива привода генератора. Запрещается проворачивать коленчатый вал за шкив распределительного вала.
Чтобы легче провернуть вал, можно вывернуть свечи зажигания.
Поскольку неудобно проворачивать коленчатый вал за болт крепления к нему шкива, можно сделать это следующими способами:
1. Включите любую передачу (лучше 4-ю) и медленно прокатите автомобиль до совпадения метки на шкиве распределительного вала с меткой на задней крышке ремня привода распределительного вала.
2. Включите любую передачу и вывесите одно из передних колес. Затем поворачивайте вывешенное колесо до совпадения метки на шкиве распределительного вала с меткой на задней крышке ремня привода распределительного вала.
3. Выверните три болта крепления передней крышки ремня привода распределительного вала (не потеряйте плоские шайбы).
4. Снимите переднюю крышку.
5. Проверьте совпадение меток на шкиве распределительного вала и задней крышке ремня привода распределительного вала.
6. Если метка на шкиве находится с противоположной стороны от метки на задней крышке, значит в ВМТ находится поршень второго цилиндра. Проверните коленчатый вал на один оборот.
Работа системы зажигания автомобилей Ока и возможные проблемы с ней
Для обеспечения нормального запуска двигателя в любую погоду используется множество разных механизмов и элементов. Но все они объединены в одну систему — зажигания (СЗ). Подробнее об СЗ для автомобиля Ока мы расскажем ниже. Какие функции выполняет катушка зажигания Ока, какие неисправности характерны для СЗ в целом и как выставить угол опережения — читайте ниже.
Схема бесконтактной СЗ на Оке
Перед тем, как мы расскажем о том, как своими руками выставить и произвести регулировку зажигания на Оке в соответствии со схемой, давайте разберемся в особенностях СЗ.
Система зажигания на любом автомобиле включает в себя несколько различных компонентов, основные из них:
- Контроллер момента искрообразования. Это устройство оснащается вакуумным и центробежным регуляторами. Устройство предназначено для того, чтобы обеспечить задачу момента образования искры с учетом его стандартной установки, количества оборотов двигателя, а также нагрузки на мотор. Процедура считывания сигналов осуществляться на основе эффекта Холла.
- Коммутаторное устройство, предназначено для размыкания питающей цепи первичной обмотки КЗ, таким образом, преобразовывая управляющие сигналы в токовые импульсы. При активированном зажигании разъем коммутаторного устройства отключать ни в коем случае нельзя, поскольку это приведет к повреждению не только данного узла, но и других элементов СЗ.
- Катушка. В системах зажигания автомобилей Ока в соответствии со схемой используется двухвыводная КЗ с разомкнутым или замкнутым магнитопроводом.
- Свечи. Этот элемент предназначен для передачи высоковольтного импульса, что способствует воспламенению горючей смеси в цилиндрах ДВС. Ресурс эксплуатации свечей составляет около 10 тысяч км пробега, но этот показатель может быть изменен в большую сторону в соответствии со спецификой самих свечек. Или же в меньшую, если по каким-то причинам ресурс эксплуатации свечей снижен.
- Высоковольтные кабеля, предназначенный для соединения свечей с трамблером. В Оке используются высоковольтники с распределенным сопротивлением. Трогать их при заведенном моторе нельзя, поскольку это может стать причиной серьезной травмы. Также запрещается запуск силового агрегата, если высоковольтная цепь разорвана (провода могут быть перебиты или смяты, на них может быть повреждена изоляция). Если изоляция нарушена, то из строя могут выйти другие элементы системы в соответствии со схемой.
- Замок зажигания. В соответствии со схемой, замок предназначен для запуска двигателя посредством подачи напряжения на дополнительное реле при повороте ключа (автор видео — Наиль Порошин).
Характерные неисправности системы
Из неисправностей СЗ следует выделить:
- Выход из строя катушки. Такая проблема случается не часто, но, тем не менее, она может произойти.
- Поломка трамблера. Подробнее о неисправностях распределителя, а также устранении поломок, вы можете прочитать здесь.
- Износ свечей зажигания или появление нагара на них. Такая проблема актуальна для многих наших соотечественников. О том, по каким причинам появляется нагар и какие существуют способы устранения этой проблемы, читайте в этой статье.
- Неисправность высоковольтных проводов. Провода могут быть поломаны (перебиты) или на них может быть нарушена изоляция. Эксплуатация авто с такой проблемой не допускается.
- Поломка замка зажигания. Износ внутренней части замка приведет к тому, что водитель не сможет завести двигатель имеющимся ключом. Решить проблему позволит замена личинки замка (автор видео — Михаил Бурашников).
15.8. Угол опережения зажигания
Система зажигания EZL
Система зажигания EZL работает на основании сигнала, полученного от датчика
угла поворота коленчатого вала. Система зажигания устанавливает требуемый угол
опережения зажигания на основании информации об оборотах двигателя, положении
коленчатого вала и разрежении во впускном коллекторе, полученной от датчиков,
установленных на двигателе.
Отличительной особенностью системы зажигания EZL является то, что невозможно
отрегулировать начальный момент опережения зажигания поворотом корпуса распределителя
относительно вала.
Однако начальный угол опережения зажигания можно изменить в зависимости от
типа используемого топлива. Для этого необходимо изменить положение переключающей
заглушки в гнезде подстройки, расположенного в моторном отсеке рядом с блоком
ECU. В переключающей заглушке установлены резисторы различного сопротивления.
Заглушка может устанавливаться в несколько положений в соответствии с метками
на заглушке. В зависимости от того, какой резистор заглушки в данный момент
подсоединен к контактам гнезда, блок ECU системы зажигания увеличивает или уменьшает
начальный угол опережения зажигания с шагом в 3°.
Угол опережения зажигания можно также измерить, используя стробоскоп.
Система зажигания TFZ
Система зажигания TFZ управляется датчиком импульсов, установленным внутри
корпуса распределителя зажигания. В этом случае начальный угол опережения зажигания
может быть отрегулирован поворотом корпуса распределителя относительно вала.Проверка угла опережения зажигания
Предупреждение
Проверку угла опережения
зажигания необходимо производить на двигателе, прогретом до нормальной рабочей
температуры. Желательно закончить проверку угла опережения зажигания прежде,
чем температура охлаждающей жидкости превысит 95° С или прежде, чем включится
вентилятор радиатора.
Определение угла опережения зажигания по метке на шкиве
коленчатого вала, совместившейся с указателем
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||
|
Регулировка угла опережения зажигания
Предупреждение
Регулировка угла опережения
зажигания возможна только на моделях с системой зажигания TSZ.
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||
|
А будет ли гнуть клапаны?
Этот вопрос является порой чуть ли не главным. Некоторые автомобилисты отказываются покупать машину, если на моторе при обрыве ремня гнет клапаны. Оно и понятно, так как приходится после такого полностью ремонтировать ГБЦ. А удовольствие это не очень дешевое. Сразу нужно сказать, что на моторах, за основу которых взят 21083, клапаны не гнет. В верхней части поршней имеются выемки, которые не позволяют удариться о клапаны (на них указывают стрелки на фото).
А вот на моторе 2108 проблема загиба имеется и возникнуть она может в таких случаях:
Чтобы не допустить обрыва, нужно правильно менять ремень. Выполнить замену ремня ГРМ на «Оке» сможет любой автомобилист, который умеет обращаться с гаечными ключами.
Деление по функциям
Что касается функций, то все электрооборудование делится на системы, выполняющие определенные задачи:
- Принимают участие в работе двигателя;
- Обеспечивают безопасность движения;
- Создают комфортабельные условия;
Системы, отвечающие за работу мотора
Система зажигания принимает участие в работе силового агрегата и в ее задачу входит образование искры в цилиндрах двигателя для поджигания топливовоздушной смеси. Компонентами этой системы являются коммутатор, датчик момента образования искры, катушка и свечки. Включение системы в работу осуществляется замком зажигания. Все указанные компоненты соединение одной цепью, схема которой указана ниже:
Второй системой, относящейся к электрооборудованию и работающей с двигателем, является система пуска. Для запуска двигателя используется силовой электромотор — стартер, управляемый с все того же замка зажигания. Схема ее такова:
Также к двигателю имеет отношение вентилятор системы охлаждения.
Системы, отвечающие за безопасность и комфорт
К электрооборудованию, обеспечивающему безопасность движения, относятся:
- Светозвуковая сигнализация (поворотники, стоп-сигналы, фонари заднего хода, звуковой сигнал);
- Главный свет (фары, ПТФ);
- Обогреватели, очистители и омыватели стекол;

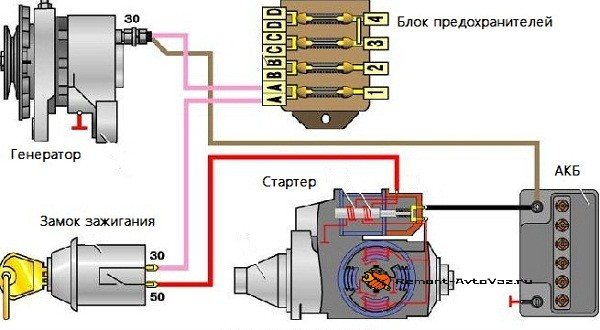

Указанные приборы объединены в несколько систем. Ниже приведена схема питания только одной из них – поворотников:
Поскольку «Ока» — бюджетный автомобиль, то электроприборов, создающих комфортабельные условия для водителя не так уж и много. К ним относятся печка (в которую входит эл. двигатель вентилятора), салонный плафон и прикуриватель.
Поскольку приборы, отвечающие за безопасность движения и комфортабельность не всегда востребованы, то по умолчанию они отключены и в работу включаются при помощи выключателей, переключателей.
Катушка, замок, трамблер
Катушка – это электрическое устройство, которое преобразует низкое напряжение от аккумулятора в высокое напряжение, необходимое для создания искр в зажигательной камере двигателя. Замок, также известный как распределитель зажигания, отвечает за последовательность подачи искр в каждом из цилиндров двигателя.
Трамблер является частью системы зажигания, которая регулирует момент зажигания. Он состоит из диска с нагруженными рычагами, который вращается синхронно с коленчатым валом двигателя и перебрасывает высокое напряжение на каждый цилиндр в нужный момент времени.
Регулярная установка и регулировка катушки, замка и трамблера необходима для поддержания оптимальной работы системы зажигания. Неправильная настройка или поломка этих компонентов может привести к неправильной работе двигателя, потере мощности, высокому расходу топлива и другим проблемам.
Для правильной установки и регулировки катушки, замка и трамблера рекомендуется обратиться к руководству по эксплуатации автомобиля либо к специалисту в автосервисе. Непрофессионалам не рекомендуется самостоятельно проводить данную процедуру, чтобы избежать возможных повреждений компонентов или ухудшения работы двигателя.
ВАЗ «ОКА» 1111 1988-2008 Полное описание, схемы, фото, технические характеристики
- Руководства по ремонту
- ВАЗ «ОКА» 1111 1988-2008
Общая информация об автомобиле.
Автомобили ВАЗ-1111 «Ока» начали разрабатываться в конце 80-х годов Серпуховским автомобильным заводом. Чуть позже производство модели перенесли на АвтоВАЗ, где произошло превращение проекта из небольшой мотоколяски до полноценного автомобиля.
Выпускался автомобиль с передним расположением двигателя, объемом 0,65 л. Позже с конвейера завода начали сходить более мощные комплектации с объемом двигателя 0,75 литра. Он мог развивать мощность до 33 лошадиные силы.
Ходовая часть авто считается традиционной для подобных моделей: в задней подвеске установлена поперечная балка, а в передней установлен стабилизатор.
Тормозная система – гидравлическая, с барабанным тормозом фирмы «Brembo» сзади, и дисковым – спереди. Почти у всех советских автомобилей того времени регулятор давления заднего тормоза находился непосредственно в мосте, а в «Оке»он располагался под капотом. Регулировка зазора в задних тормозах производится вручную, хотя изначально разработчики планировали перевести этот процесс в автоматический режим.
Ремонт ВАЗ-1111 «Ока» производится на специализированных станциях технического обслуживания, хотя ремонт можно проводить и своими руками. Для этого вы можете скачать данное руководство, или же воспользоваться им в режиме онлайн.
Разработчики остановили свой выбор на 12-дюймовых колесах, крепящихся к ступицам тремя прочными гайками. В отдельных комплектациях крепление колес осуществлялось не на 3, а на 4 гайки.
Что касаемо интерьера автомобиля, то можно сказать только одно: он очень скромный. Все детали, все мелочи были сделаны с целью доступности авто. Передняя панель была позаимствована у «коллеги по цеху» – ВАЗ-2101. Ящик для вещей отсутствует. К тому же, есть много частей голого металла, не прикрытого декоративным пластиком. Отдельные модификации выпускались с дополнительной отделкой и более современной приборной панелью.
Очень много деталей автомобиля ВАЗ-1111 «Ока» было позаимствовано у других моделей (2101, 2108, 2121 и так далее). Однако, несмотря на дешевизну и простоту изготовления, данная модель все же сумела найти свою целевую аудиторию.
