Неисправности узла
Наиболее распространённые поломки стартера подразделяются на несколько разновидностей. В их число входит:
- Повреждение электросхемы. Признаком подобных неполадок является медленное вращение или полное отсутствие его у коленвала при пуске ДВС. Причинами для подобного явления может послужить разрядка аккумулятора, разрыв контактов устройства зажигания, ненадёжная фиксация, износ проводов, нарушение целостности проводки, подходящей к контактной группе реле. Если при пуске ДВС якорь не реагирует, а реле не срабатывает, то причина отказа с большой долей вероятности заключается в обрыве провода втягивающего реле. При отсутствии описанных «симптомов» требуется произвести демонтаж, выполнить проверку пластин на предмет замыкания, наличие следов «подгорания» в системе коллектора.
- Износ стартерных щёток. На присутствие подобных неполадок может указывать затруднённый пуск автомобиля, но не всегда. Причина подобного явления может «скрываться» в поломке аккумулятора. Полный износ щёток приводит к «упиранию» пружины в щёткодержатель (контакт обеспечивается только за счёт её массы). Это можно легко проверить, если изменить положение стартера. Причиной для преждевременного износа служит перекос щёток при функционировании стартера.
- Поломка тягового реле. На неё указывает отказ ДВС, так как завести мотор без исправного реле не получится. В число «симптомов» неисправности этого элемента стартера входит его быстрое вращение, даже после пуска ДВС, движение «вхолостую» (без соприкосновения с маховиком мотора, который не запускается), щелчок после проворачивания ключа в устройстве зажигания. Его может не быть, если в катушке произошёл обрыв, заклинило якорь или нет питания по каким-либо причинам.
- Отсутствие вращения стартера при наличии характерного «жужжания». Такое явление указывает на возникновение замыкания в электрической цепи, при котором питание подаётся на щётки электродвигателя. При этом она находится в рабочем состоянии. В такой ситуации часто не срабатывает удерживающая катушка и не осуществляется перемещение бендикса. Его шестерня не может зацепиться за зубчатое колесо маховика, а электромотор работает в холостом режиме. Причина может заключаться в том, что усилие втягивающего элемента «поступает» на бендикс посредством рычага, изготовленного из пластмассы (имеет форму ухвата). Если сопротивление перемещения бендикса имеет высокий показатель, то происходит поломка пластиковых элементов. В результате он не переводится в рабочее положение и стартер вращается, но крутящий момент на маховик не передаёт. Ещё одной причиной выхода из строя пластмассового «ухвата» может послужить сильный износ зубьев, которые располагаются на валу ротора электродвигателя. Не стоит забывать, что полное разрушение упомянутых зубьев тоже может стать причиной поломки. Подобная разновидность неисправности имеет отношение к поломке мотора и не связана с функционированием привода. О присутствии такой поломки свидетельствует срабатывание всех механизмов стартера, то есть вращение электромотора, переход бендикса в рабочее положение. Его можно зафиксировать, если провернуть ключ в замке зажигания.
К основным неисправностям узла относится: появление окисла на проводах и клеммах, выход из строя тягового реле и тяговой обмотки, износ щёток, поломка якоря
Перечисленные неисправности могут вызвать более серьёзные проблемы, если вовремя их не устранить. Игнорирование неполадок с большой долей вероятности приведёт к выходу автомобиля из строя в самый неподходящий момент. Лучшее решение — это обратиться на специализированную станцию технического обслуживания при появлении первых признаков перечисленных неполадок.
Демонтаж стартера и связь с реле
Чтобы разобрать стартер необходимо проделать несколько несложных этапов:
- Автомобиль следует приготовить для дальнейших работ (мытье, установка в неподвижном состоянии).
- Минусовую клемму от аккумуляторной батареи следует снять.
- Осуществляется демонтаж корпуса воздушного фильтра.
- От реле отсоединяется колодка проводов тягового реле.
- Используя ключ с цифрой «13» откручивается гайка крепления наконечника силового привода стартера.
Используется ключ с цифрой «15», которыми откручивается две гайки, которые крепят стартер.
Сборка стартера и его установка в прежнее месторасположение происходит в обратном порядке. Главными неисправностями тягового реле являются несколько важных неполадок. Если одна из причин имеет место присутствовать, то тяговое реле следует заменить новым.
Если продолжать использовать поврежденное реле в автомобиле, может пострадать и другая часть:
- В случае, когда якорь перестает вращаться. Реле перестает работать после подключения стартера при заводе автомобиля.
- Тот же якорь продолжает вращаться, но его обороты значительно снижены. Это происходит после активации стартера и подключения тягового реле.
- Стартер работает безупречно, тяговое реле подключается, но спустя несколько секунд, двигатель автомобиля «глохнет».
Главными причинами возникновения данных неполадок, может стать:
- Межвитковое замыкание реле.
- Обрывы в цепи питания.
- Несвоевременное срабатывание якоря или же его холостая работа.
- Окисление проводов, соединений, обмотки.
- Гайки, которыми крепится проводные наконечники, раскрутились и ослабили контакт.
- Заменяется тяговое реле.
- Проверка и при необходимости замена проводов.
- Вращение якоря необходимо вернуть в легкую работу.
- Очистить болты и проверить на крепость соединения гайки.
Так как тяговое реле относится к электрической системе автомобиля, его ремонт или замену необходимо осуществлять с аккуратностью и особым вниманием. Данный процесс может быть опасным для здоровья человека
Автомобиль можно доверить работникам станций технологического обслуживания, ремонтных мастерских. Если же решение осуществить ремонт самостоятельно принято, следует соблюдать все правила техники безопасности при работе с электричеством.

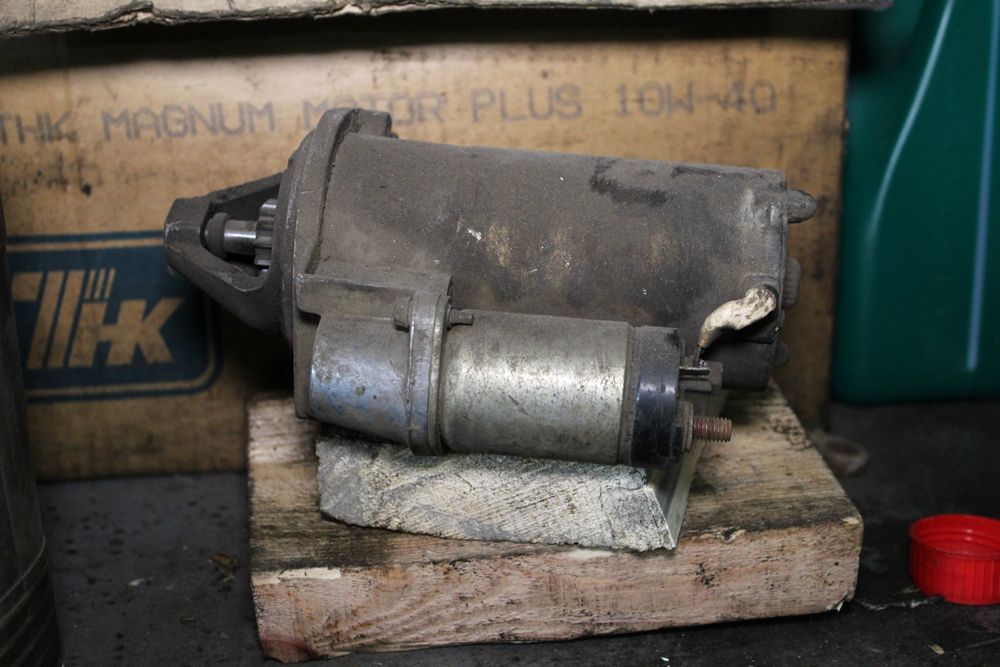

Ремонт стартера ВАЗ 2110 (пошагово)
- В первую очередь снимите минусовую клемму с АКБ.
- Для удобства снимите корпус воздушного фильтра.
- Затем отсоедините провод от втягивающего реле.
Плюсовой провод тоже должен быть откручен от клеммы. - Теперь отведите провода в сторону для получения доступа к требуемым элементам.
- Отверните крепежные гайки стартера к КПП.
- Достаем стартер и переходим к разборке агрегата.
- В первую очередь открутите гайку М10.
- Затем нужно отсоединить от контактного болта провод.
- Открутите два болта, держащие тяговое реле, и демонтируйте его.
- Выньте якорь реле, приподняв его вверх, чтобы снять петлю якоря с рычага.
- После снятия втягивающего реле проверьте, замыкаются ли болты контактной пластиной. Для этого вдвиньте якорь до упора внутрь и замерьте сопротивление на контактных болтах с помощью омметра. Если оно отсутствует, замените либо отремонтируйте реле.
- Для ремонта реле необходимо открутить два винта, отпаять выводы обмоток реле, снять крышку и зачистить наждачной шкуркой контактную пластину и головки болтов. Если головки болтов очень сильно подгорели, разверните их на 180 градусов.
- Теперь переходим к ремонту редуктора стартера. Шестерни, находящиеся внутри, со временем изнашиваются, свойства смазки ухудшаются и появляется металлическая стружка. Для уменьшения износа элементов необходимо, чтобы редуктор был хорошо смазан.

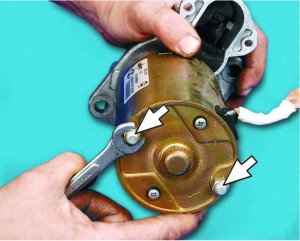

- Отвинтите гайки стяжных шпилек. Далее со стороны привода демонтируйте крышку с приводом и редуктором в сборе.
- Выкрутите из крышки две стяжные шпильки, поскольку демонтировать привод и редуктор намного удобнее без них.
- Выньте планетарные шестерни редуктора, всего их три. Если повреждены их зубья либо игольчатые подшипники, которые заделаны в шестерни, замените шестерни.
- Что касается щеткодержателя, то его желательно менять в сборе.
- Со стороны коллектора снимите крышку со щетками и щеткодержателем.
- Открутите два винта и демонтируйте щеткодержатель с крышки.
- При монтаже щеткодержателя, отогните фиксаторы выньте пружины.
- Для проверки якоря на возможные дефекты выньте его из корпуса.
- Снимите с вала якоря шестерню.
- Выньте якорь из статора.
- При помощи лампочки 220 В проверьте обмотку. Когда напряжение подводится к сердечнику якоря и пластине коллектора, лампочка не должна гореть. А если она горит, замените якорь.
- Переходим к замене бендикса. Выньте из крышки редуктор с приводом.
- Снимите с рычага опору с уплотнителем.
- Сбейте со стопорного кольца ограничительное кольцо при помощи подходящей оправки.
- Демонтируйте стопорное кольцо, а после этого ограничительное.
- Демонтируйте с вала привода привод в сборе.
- Если кольцо потеряло эластичность или сильно деформировалось, замените его.
Как узнать об изнашивании щеток стартера
Замена щетки в стартере ваз 2110
Не нужно сразу приступать к разборке стартера, сначала его нужно демонтировать и проверить путём запуска отдельно от машины. Следует определить его состояние, то есть функционирование. В такой ситуации провод открепляется от клеммы и подключается напрямую к «плюсу». Если мотор работает, то, скорее всего, проблема заключается в неисправном реле включения
Если двигатель не заводится, следует обратить внимание на состояние щеток
Замена щеток на стартере ваз 2110
При их изнашивании пружина плотно упирается в этот щеткодержатель, при этом контакт будет обеспечиваться за счёт воздействия веса. Если немного изменится положение мотора, контакт сразу пропадает. Данное явление может произойти и тогда, когда щетки перекашиваются и зависают в щеткодержателе.
Замена щеток стартера ваз 2110
- После этого снимается защита картера. В моторном отсеке можно открутить верхнюю гайку для фиксации. Под машиной открепляется провод, выводящий тягового реле. При помощи ключа 15-го размера отвинчивается нижняя гайка и извлекается стартер(см.Ремонт стартера Ваз 2110 – делаем все сами).
- Когда произведён демонтаж стартера, появляется возможность его дополнительной проверки. Устройство следует установить на ровное место и подсоединить к нему АКБ.
- Корпус устройства с двумя крышками скрепляется посредством двух стяжных шпилек. Поэтому сначала требуется открутить пару гаек на этих шпильках и снять переднюю крышку с редуктором. Далее снимается задняя крышка со щеткодержателем, на котором размещаются щетки. Так как щеткодержатель фиксируется к крышке задней 2-мя болтами, их нужно открутить. Отвёрткой демонтируется фиксатор щеток с прижимными пружинами, только после этого они легко извлекаются из самого щеткодержателя.
- Смена изношенных элементов стартера выполняется сравнительно легко, только нужно действовать аккуратно. Новые детали монтируются в пазы, отремонтированный щеткодержатель одевается на коллектор. Пружины вставляются на свои места и фиксируются. В подобном случае нельзя допускать перекашивания щеток, они должны прижиматься равномерно.
- В документации к машине не указывается точная длина этих деталей, поэтому можно применять щетки с других моделей. Несмотря на эту ситуацию, нужно учитывать, что расстояние от выведения элемента до функционирующей кромки может быть не ниже 0,35 сантиметров. Меньший показатель говорит о несоответствии щеток.
- Точная длина элементов не фиксируется потому, что со временем коллектор изнашивается. Если изнашивание невелико, то при замене щетки его нужно хорошо зачищать с помощью наждачной бумаги. При большем параметре, его можно обрабатывать в мастерской на специализированном станке.
Поскольку цена щеток демократичная, специалисты рекомендуют заменять щеткодержатель в полном сборе. В такой ситуации можно избавиться от нелёгкой процедуры по фиксированию и балансировке щеток по отдельности, при этом сам ремонтный процесс пройдёт намного быстрее. С обратной стороны, если уже имеются запасные детали, их целесообразно использовать.
Отыскать данные запасные элементы для отечественной машины не трудно в каждой автомастерской. Цена щёток для стартера составляет примерно 50 рублей за весь комплект. Что касается целостного щеточного блока, он будет стоить около 100 рублей. Таким образом, можно сделать вывод, что переплата будет незначительной.
Самостоятельная смена щеток
Ваз 2110 стартер щетки
Заменить щетки на стартере сможет даже начинающий автомеханик. Для этого нужно осуществить ряд простейших последовательных манипуляций. Итак:
- Открепляется кабель от клеммы пускателя; демонтируются винты, фиксирующие крышки, как вала, так и коллектора.
- Убирается крышка и кольцо уплотнителя, кольцевой фиксатор, прокладка и другое кольцо уплотнителя.
- Снимаются болты, которые соединяют коллекторную крышку с корпусом, демонтируется крышка.
- Извлекается сборка щеткодержателя. Щётки выталкиваются посредством пружин, но ещё удерживаются несколькими проводами.

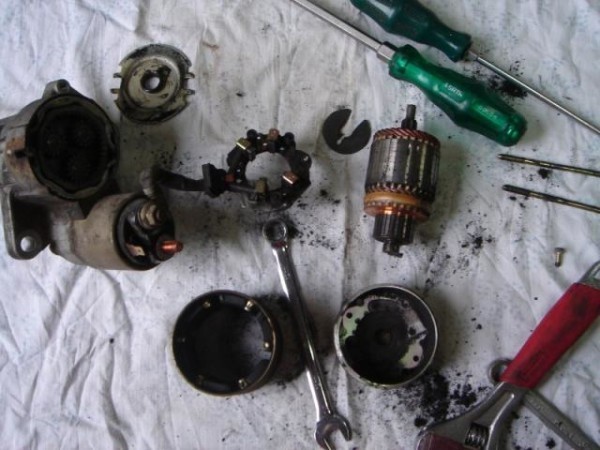

После разборки стартера пришло время сделать визуальный осмотр и замену изношенных элементов.
Как провести ремонт стартера на ваз 2110
Перед тем как начинать ремонт стартера, его необходимо снять с автомобиля и провести проверку его работоспособности.
- Сначала откручивают гайку, и аккуратно снимают провод и после этого можно будет снять втягивающее реле, и здесь уже ничего мешать не будет. После этого опять выкручивают гайки, чтобы снять стяжные шпильки, которые крепят статор, и затем его можно будет снять от передней крышки.
- Затем можно убрать удалить планетарные шестеренки, которые находятся на редукторе и его снимают со стартера. Но шестеренок может быть разное количество, три или четыре. Если их 4, то необходимо в самом начале снять центральную, и после этого все остальные легко снимутся. Не стоит забывать, что их тоже нужно тщательно осмотреть, чтобы не было зазоров, ржавчины, иначе их
- нужно будет заменить.
- Если говорить про втягивающее реле, то на нем располагаются несколько болтов, и при необходимости снятия их нужно открутить, и далее с особой аккуратностью его снимают со стартера. Конечно, проводят проверку, ее можно провести путем подсоединения к тяговому реле омметра, но перед этим нужно полностью утопить якорь. При этой проверке, если устройство будет показывать ноль, то реле исправно, и причина поломки не в нем.
- После этого используя молоток и ключ, аккуратно сбивается ограничительное кольцо, но под него нужно что-нибудь подложить, чтобы не произошла деформация. Затем отверткой снимают стопорное кольцо и еще одно ограничительное, которое отвечает за ход вала. Таким образом, разбирается весь привод и необходимо проверить все детали на износ, если что-то не так, что их нужно заменить.
- Затем при помощи отвертки поддевается передняя крышка со статора, и если там есть шестеренка, то ее тоже снимают.
- И на завершительном этапе необходимо открутить два болта с крышки статора и ее снять. И вот тут открывается вид на щеточный узел стартера, но чтобы их достать нужно убрать переднюю опору и упорную шайбу, но тут есть специальные магниты. Разжав их можно будет вытащить якорь из статора, после этого проводят осмотр коллектора и обмотки, здесь не должно быть деформаций и прогоревших частей. Если все эти повреждения есть, то якорь лучше всего поменять на новый, а если все нормально, то можно просто почистить. Это можно сделать при помощи шлифовальной бумаги или водой с моющими средствами. После этого якорь просушивают и при помощи сжатого воздуха, чтобы убрать остатки загрязнения и воду.
- Немного стоит рассказать о щетках устройства для них здесь предусмотрен специальный щеткодержатель. Он должен быть без видимых повреждений, если их нет, то можно собирать обратно, а если есть то лучше провести замену.
Теперь можно приступать к сборке устройства, но перед этим следует промазать все детали устройства смазкой, а привод лучше всего полностью окунуть в моторное масло. Но после этого необходимо чтобы масло стекло, проверить все детали на вращение. Если снимались щетки, и они менялись, обратно их вставляют при помощи специальной оправки. Но если ее нет, то можно поступить другим образом в устройстве есть два винта и именно здесь нужно закрепить щетки, а после якорь смазать маслом и все четыре щетки поставить на место. Но тут не нужно устанавливать специальные пружины под щетки, и затем надевают на коллектор якоря, и вот только после этого устанавливаются пружины щеток. И теперь можно проводить установку остальных деталей стартера в обратном порядке.
Как провести замену стартера
Самой простой работой является замена электромотора. Для нее необходимо подготовить следующие инструменты:
- торцевые головки на 13 мм и на 15;
- рукоятку, оборудованную «трещоткой»;
- удлинитель.
В первую очередь вам потребуется отсоединить минусовую клемму аккумулятора. Это необходимо для того, чтобы на электромотор не подавалось питание. Для удобства работы следует демонтировать корпус воздушного фильтра. Далее придерживайтесь инструкции:
- От втягивающего реле необходимо отсоединить провода питания: вынуть фишку красного и открутить удерживающую гайку. Отведите провода в сторону, чтобы дать себе место для манипуляций.
- Найдите гайки там, где стартер крепится к корпусу коробки передач. Открутите их, чтобы снять электромотор. Чаще всего автолюбители пропускают верхнюю гайку, не забывайте о ней.
- После того как вы удалите последнюю гайку, стартер удастся снять голыми руками.
Если вы не хотите ремонтировать этот узел, можно поставить на место удаленного электромотора новый. Однако чтобы не тратить лишние средства, рекомендуем сначала провести осмотр стартера и его ремонт, если он возможен.
Лада 2112 Золотистый ВАЗ Бортжурнал Ремонт стартера
Ну вот сегодня понедельник первый выходной выдался. И решено было любой ценой запустить автомобиль.

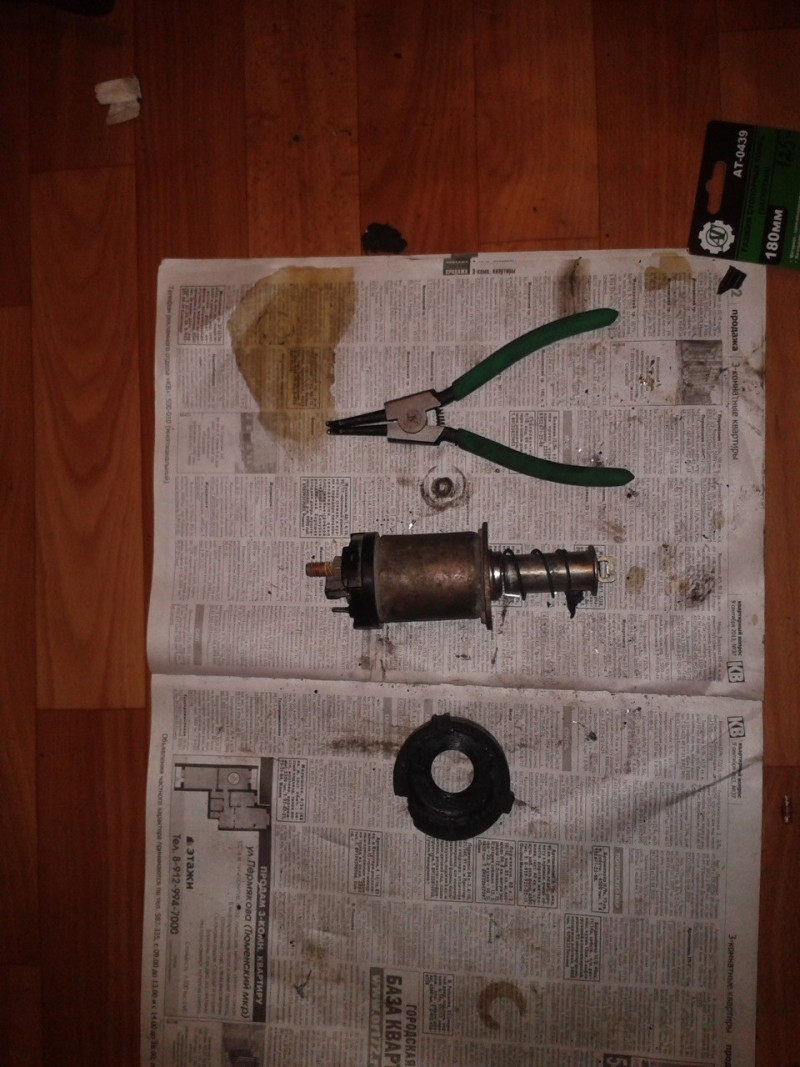

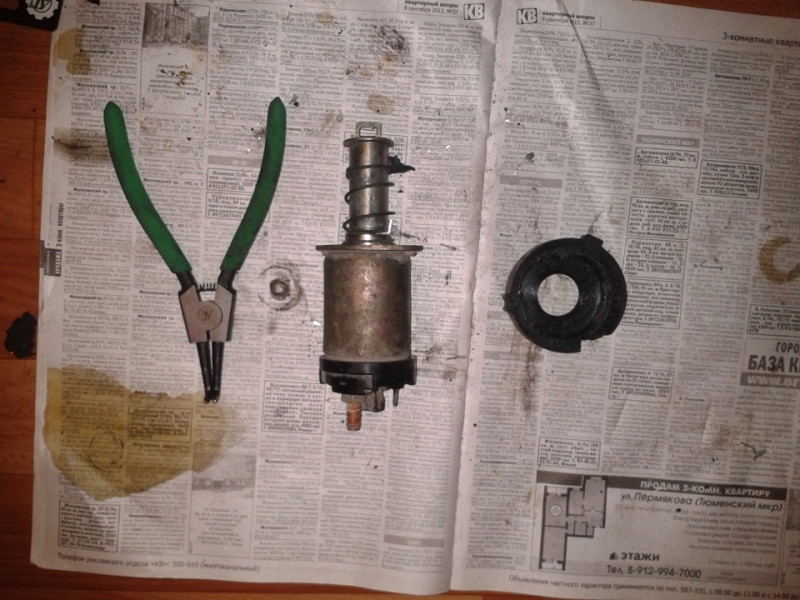

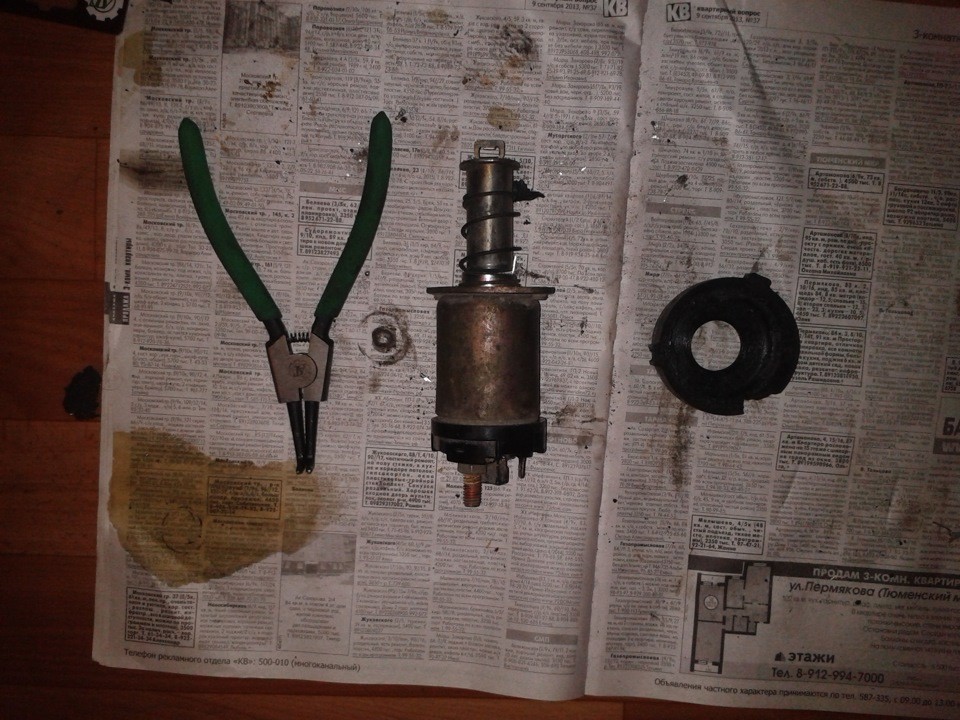

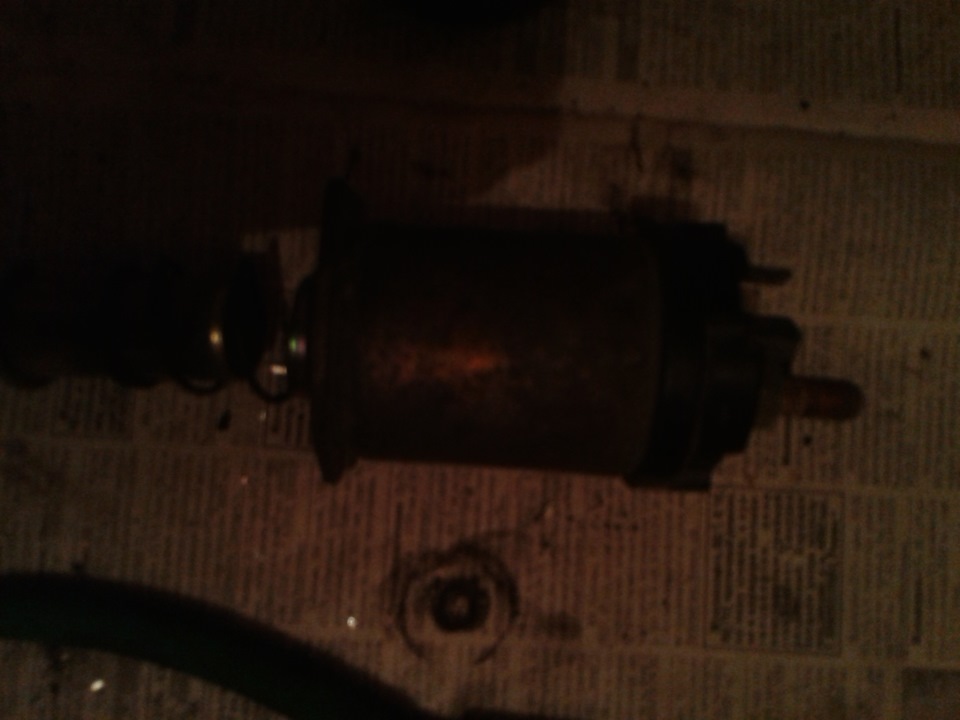

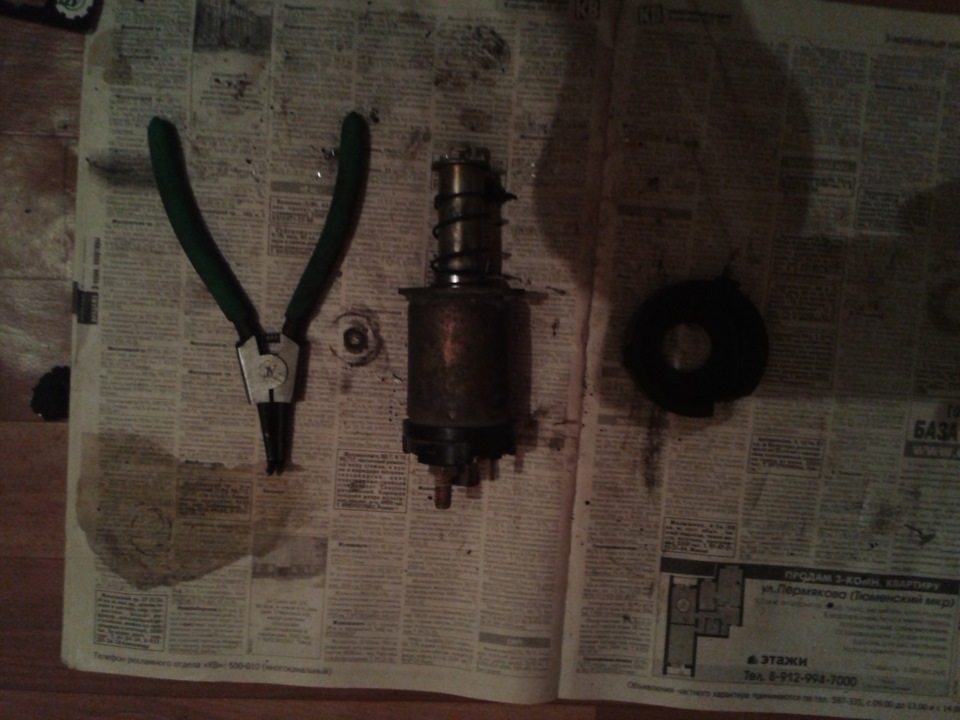

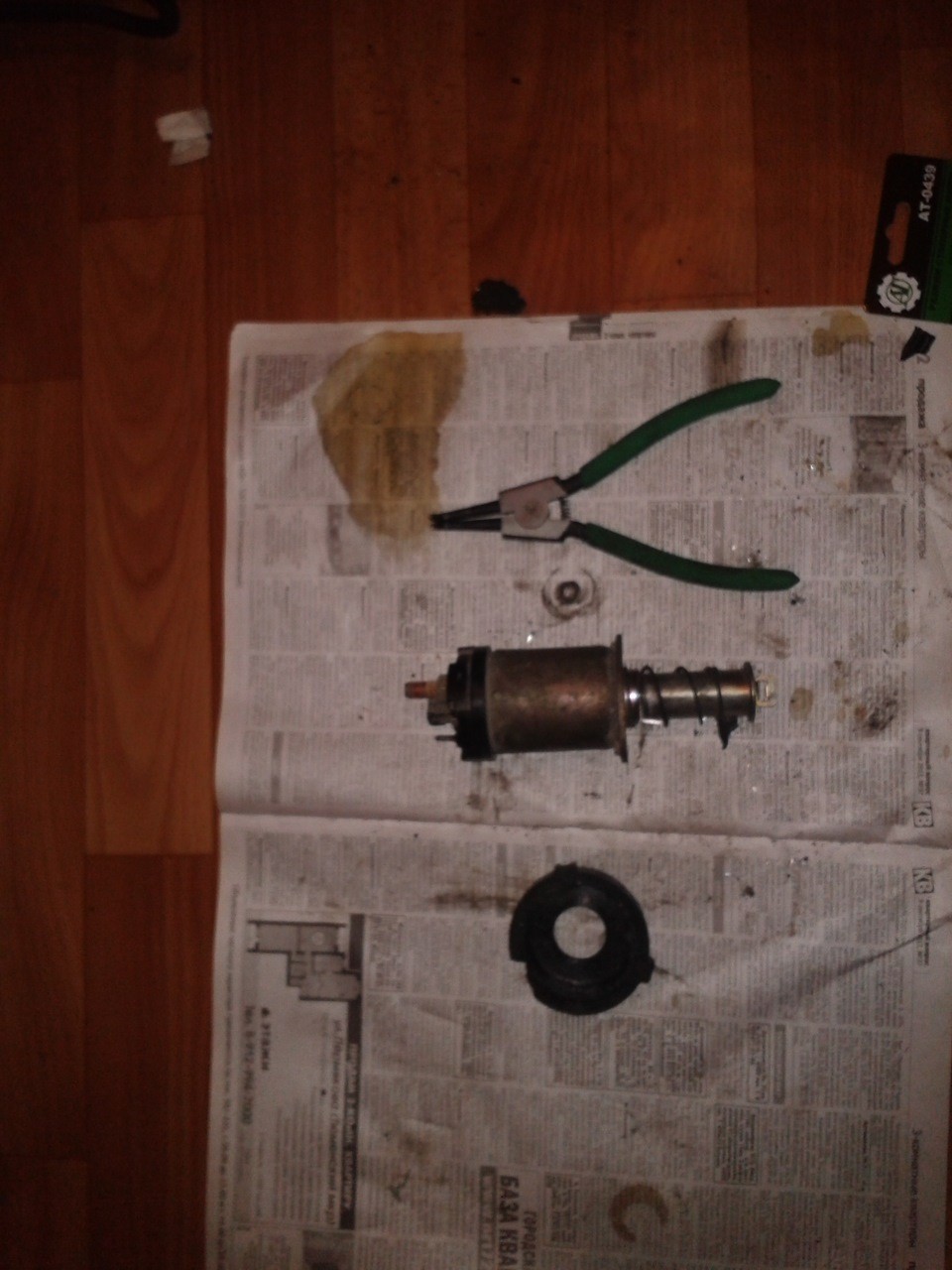

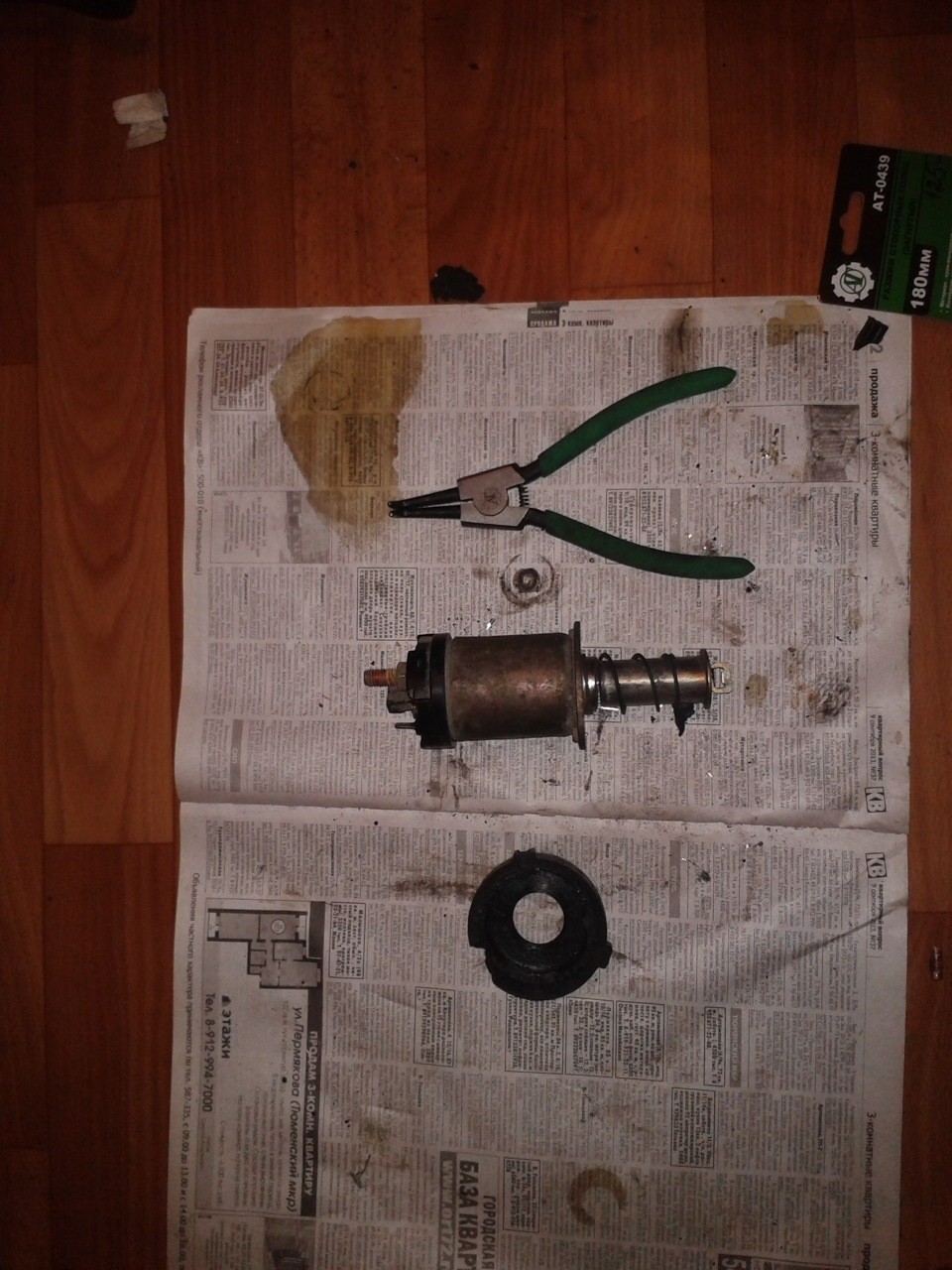

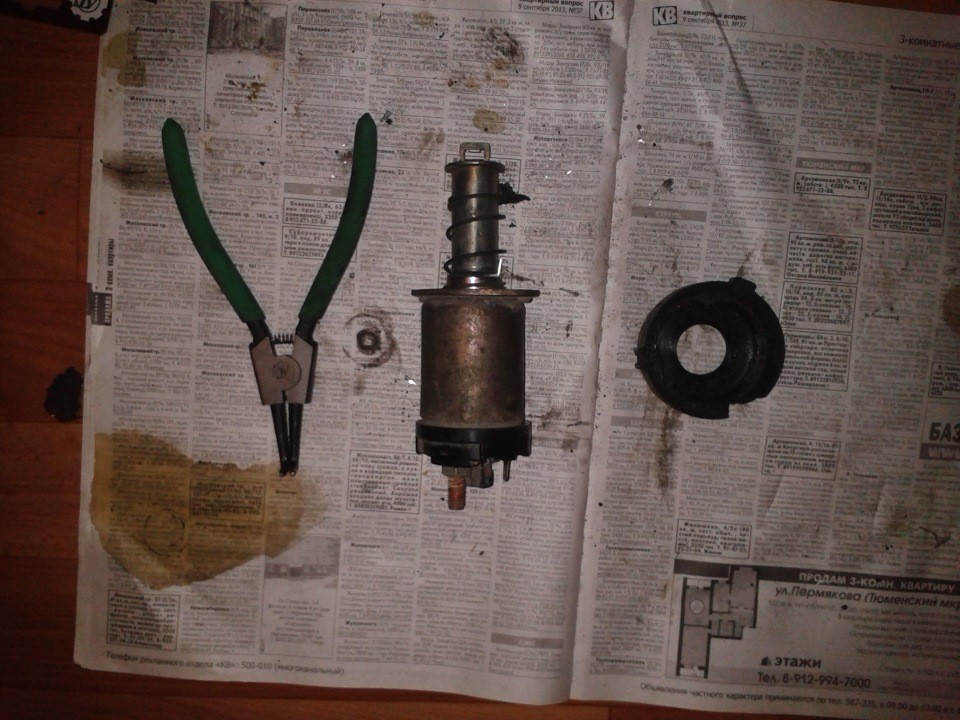

Стартер уже 4-ый день лежал дома в виду не рабочего втягивающего реле. Сегодня с утра поехал в автоваз центр на чекистов за втягивающим вернулся только в 11 СПАСИБО ТРАНСПОРТНОЙ СИСТЕМЕ ТЮМЕНИ! После возвращения сразу же принялся ставить новое реле. 5 минут и дело было готово. Первый тест показал что не все так то хорошо как хотелось бы. Бендикс не выстреливает с новым втягивающим тоже. И тут я вспомнил что еще на той неделе я смотрел видео где рассказывали про ремонт стартера.
Посмотрев еще раз я решил разобрать планетарку (редуктор) и вот же собака как и говорили в ролике внешнее зубчатое колесо у меня пластмассовое и на нем нет ни одного зубца все перемолото в мелкую крошку. Что делать? нужно через час жену с ребенком в поликлинику еще везти. Жене сказал что идут они сегодня пешком на коляске. А сам тут же побежал в магазин Авто 1 на домостроителях прибежал туда и там к моему счастью оказалось это зубчатое колесо и причем железное (было еще и пластиковое от которого я любезно отказался). Я вспомнил что нужен будет съемник стопорных колец и взял его тоже. И через менту стоя на пороге магазина вспомнил про литол которого у меня нет! Прибежал домой, стал разбирать редуктор снял стопор бендика, снял сам бендикс, снял стопор планетарки, снял остатки внешнего кольца, всё хорошенько протер и стал собирать, проблема была только одна это со стопорным кольцом бендикса не мог одеть обратно минуть пять. И через десять минут стартер был собран! оделся пошел ставить, вышел… установка обратно заняла минут 15. перед пуском я решил прогреть свечи на плите. снял зашел домой прогрел свечи на плитке весь дом наполнился непонятным запахом) вышел на улицу завернул свечи, поставил аккумулятор, сел в салон крутанул и ЧУДО случилось! завелся мой автомобиль СЧАСТЬЕ!
.. 150 151 152 153 154 155 156 157 158 159 ..
Лада ВАЗ-2110 (2111, 2112). Снятие и разборка стартераРаботу удобнее проводить на смотровой канаве или подъемнике, сняв брызговик двигателя.Отсоединяем «минусовой» провод от аккумулятора.Отсоединяем провод управления тяговым реле.
Опираем торцевую поверхность коронной шестерни о деревянный брусок. Расположив губки рожкового ключа «на 13» на ограничительном кольце хода шестерни привода…
Снимаем с вала привода коронную шестерню планетарного редуктора.
Вставляем две металлические пластины между подшипником и коллектором якоря и опираем их на губки тисков, нанося удары молотком, через выколотку из мягкого металла в торец вала, спрессовываем подшипник.Внешним осмотром проверяем состояние коллектора и обмоток якоря. Обугливание обмоток не допускается. При незначительном обгорании коллектора зачищаем его пластины мелкой абразивной шкуркой. При сильном обгорании и износе коллектора якорь следует заменить. Задиры и наволакивание материала подшипника скольжения на шейку вала якоря устраняем самой мелкой шкуркой с последующей полировкой. Омметром проверяем замыкание обмотки якоря на его сердечник. Концы обмоток должны быть хорошо припаяны к ламелям. Почернение обмоток и отделение от них лаковой изоляции не допускается.При износе щеток меняем щеткодержатель в сборе.Сборку стартера выполняем в обратной последовательности. Щеткодержатель монтируем до установки якоря в статор. Перед монтажом щеткодержателя на коллектор якоря снимаем пружины всех четырех щеток для того, чтобы щетки вдвинулись в направляющие.
Для этого, отогнув четыре фиксатора держателя пружины, вынимаем пружину.После установки щеткодержателя на коллектор якоря устанавливаем пружины и загибаем фиксаторы держателей пружин. Устанавливаем заднюю крышку и крепим к ней щеткодержатель.
На шестерни планетарного редуктора наносим смазку ШРУС-4.Ограничительное кольцо хода приводной шестерни устанавливаем на стопорное кольцо при помощи раздвижных пассатижей.При установке корпуса на якорь придерживаем ручкой молотка якорь от притягивания его постоянными магнитами статора и опускаем статор на заднюю крышку.
Ремонт электромотора
Если тяговое реле соединено с корпусом через уплотнитель-прокладку, нужно сначала вынуть эту деталь, затем снять пружину. Оцените состояние реле, по необходимости зачистите контакты и болты. Возьмите тестер и соедините «плюс» с плоским контактом, а «минус» – со щетками. Если вы услышали щелчок, то реле исправно. Можно его оставить в покое. Принюхайтесь к реле, если оно перестало работать недавно, то можно почувствовать запах гари.
Простой зачистки контактов будет достаточно. Иногда проблема реле скрывается в его контактах, в этом случае можно на шайбу положить немного олова.
После этого можно приступать к разборке и ремонту:
- Ключом на 10 отверните две шпильки, используемые для стяжки.
- Вместе с этими шпильками снимите якорь, соединенный со статором.
- С якоря снимите вал центральной шестерни. Найдите два винта и отверните их крестообразной отверткой.
- Уберите заднюю крышку и снимите держатель для щеток, после чего убрать якорь не составит труда.
- На оси якоря есть специальная шайба, которая регулирует его работу. Вам необходимо ее удалить.
- При помощи тонкой плоской отвертки или металлического стержня снимите опору вала якоря.
Якорь необходимо слегка отшлифовать мелкой наждачной бумагой. В некоторых случаях его придется проточить на станке. Если на поверхности этой детали присутствуют выбоины, необходимо приобрести новый якорь. После того как вы оценили целостность всех деталей и провели ремонт, следует переходить к дальнейшей разборке:
- Нажмите на шестерню стартерного привода и выньте редуктор.

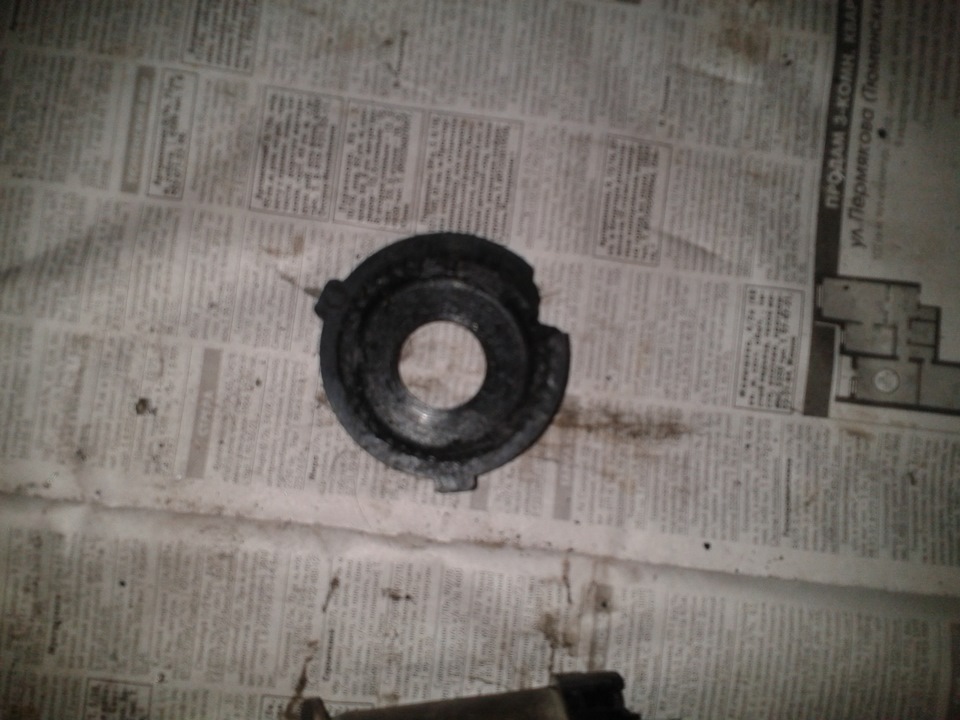

- С рычага удалите опору вместе с уплотнителем. Осмотрите опору. Резиновая прокладка на ней может быть затвердевшей. В этом случае нужно заменить ее.
- Аккуратно сбейте ограничительное кольцо, оно расположено прямо на стопорном. Для этого вам потребуется взять молоток и оправку. После удаления ограничительного кольца нужно убрать стопорное.
Ранее отложенные держатели для щеток необходимо также разобрать. Мы не будем приводить подробную инструкцию, так как это совсем несложно
Обратите внимание на наличие деформации и износа. Изоляционная прокладка щеток часто бывает порвана, в этом случае необходимо ее заменить
Также часто из строя выходит обгонная муфта (бендикс), ее нужно просто менять.
После ремонта необходимо собрать стартер. Для этого действуйте в обратном порядке. При помощи инструкции, приведенной выше, вам будет легко отремонтировать свой автомобиль. Если после ремонта стартер так и не заработал, лучше всего купить новый агрегат. В некоторых случаях это и более целесообразно, например, когда из строя вышел якорь.
https://www.youtube.com/watch?v=m3AngNfmiho
Как вам статья?
Мне нравитсяНе нравится1

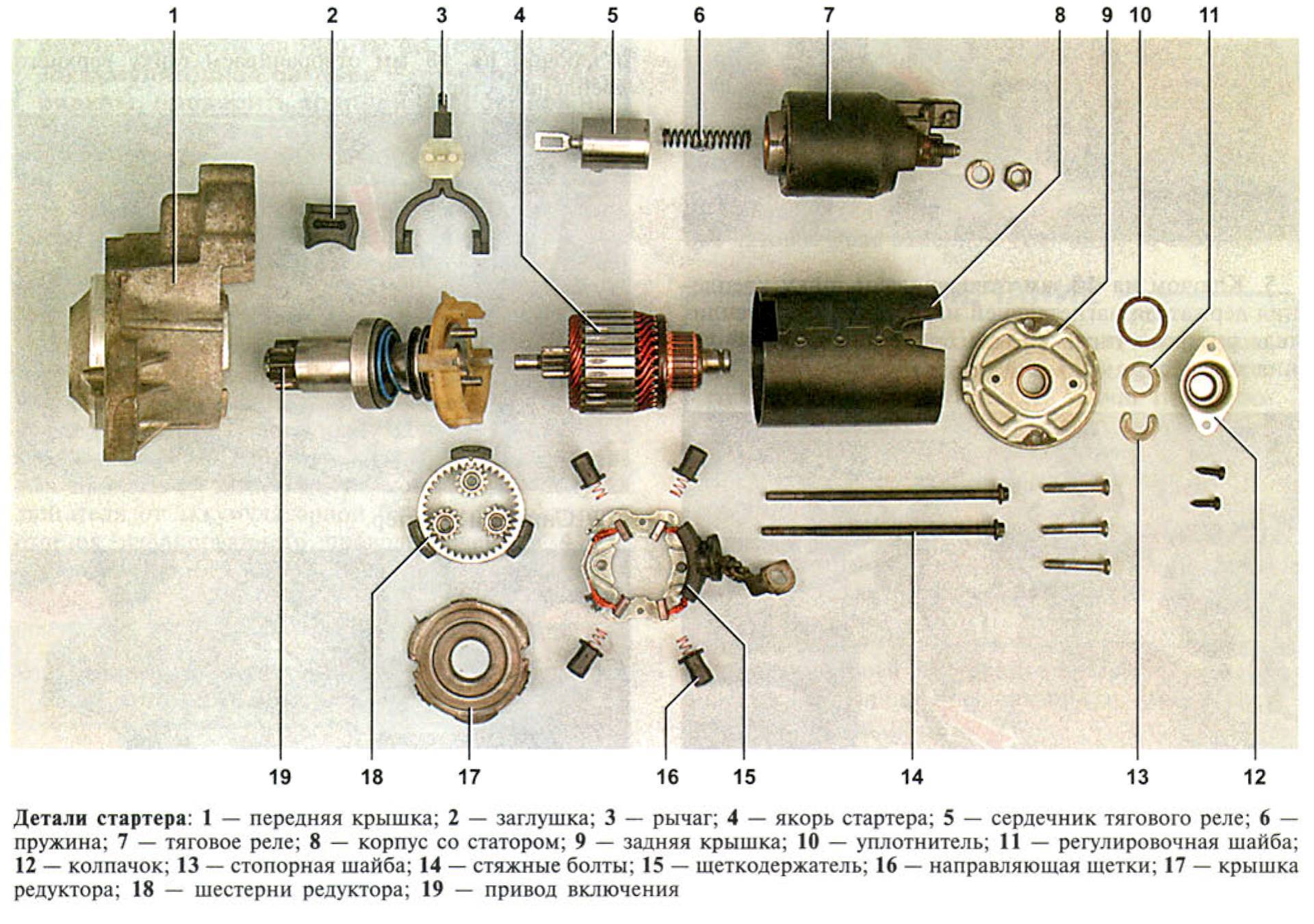

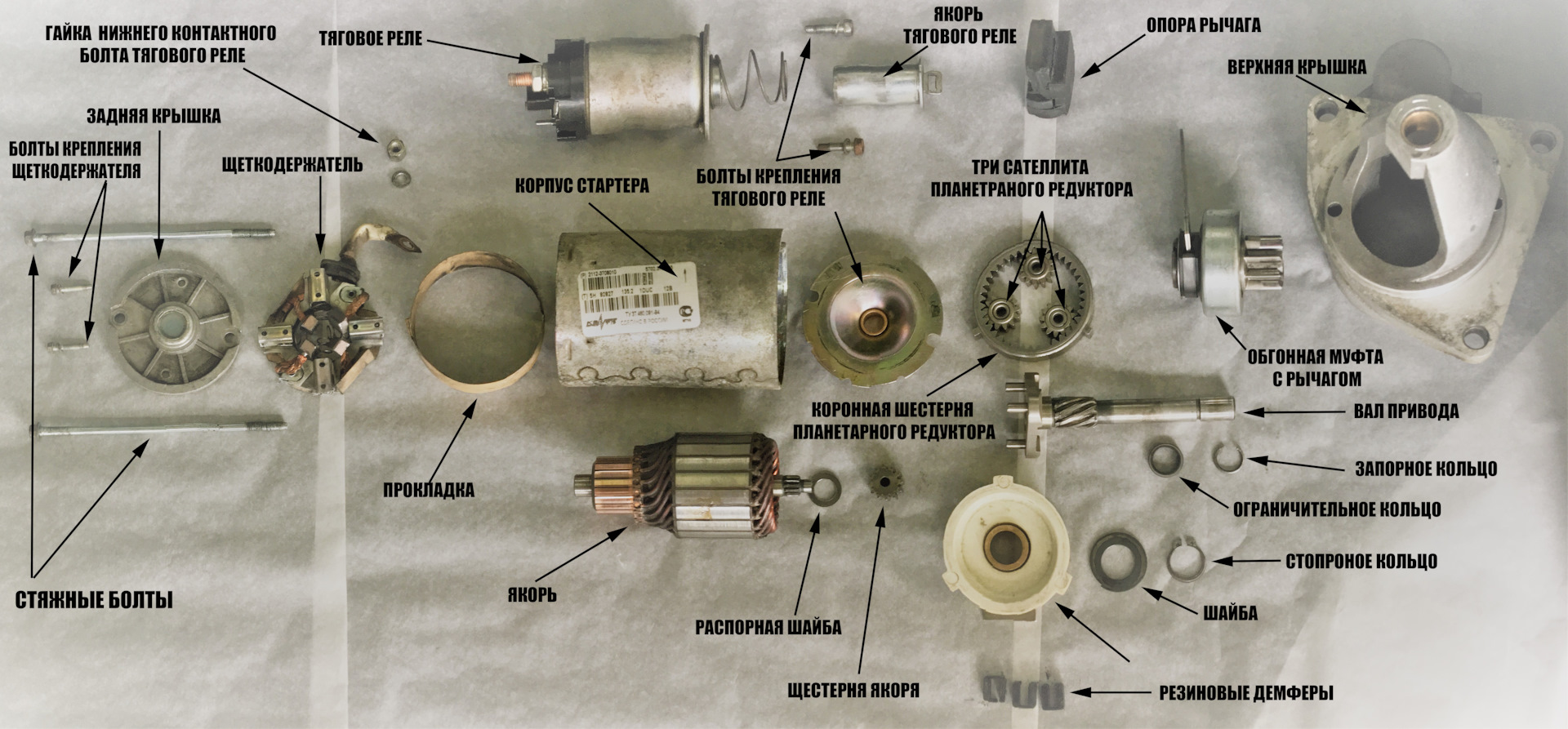

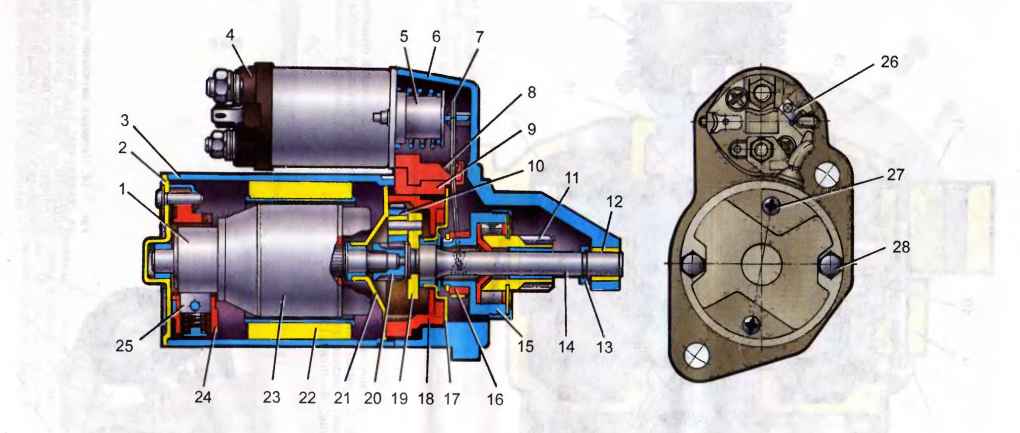

Обозначение деталей стартера 2110.3708010-02
- Редуктор — 16.911.183;
- Привод — 16.911.182 (m=2,1167 z=9);
- Втягивающее реле — 16.670.531;
- Якорь — 16.362.101;
- Крышка приводная — 16.283.817;
- Крышка коллекторная — 15.132.013-01;
- Траверза (щеткодержатель) — 16.911.433;
- Корпус — 16.282.522.
Редуктор стартера 16.911.183
Редуктор стартера состоит из центральной шестеренки, трех планетарных шестерен, водила и шестерни с внутренним зацеплением (эпициклической). Он служит для передачи усиленного крутящего момента от якоря стартера на маховик двигателя.
Технические характеристики:
- Длина — 85 мм;
- Ширина — 7 мм;
- Высота — 125 мм;
- Вес — 250 грамм;
- Объем — 0.000744 м3
Применяется в стартерах типа 2110.3708010-02, 2111.3708010-12.
Привод — 16.911.182 (m=2,1167 z=9)
Привод стартера передает крутящий момент в одном направлении — от стартера к маховику. В обратном направлении зацепление шестерни привода с маховиком разделяется. Привод стартера состоит из: шестерни; обгонной муфты; кольца отводки.
Технические характеристики:
- Длина — 65 мм;
- Ширина — 70 мм;
- Высота — 67 мм;
- Вес — 270 грамм;
- Объем — 0.000305 м3
Применяется в стартере модели 2110-3708010-02;

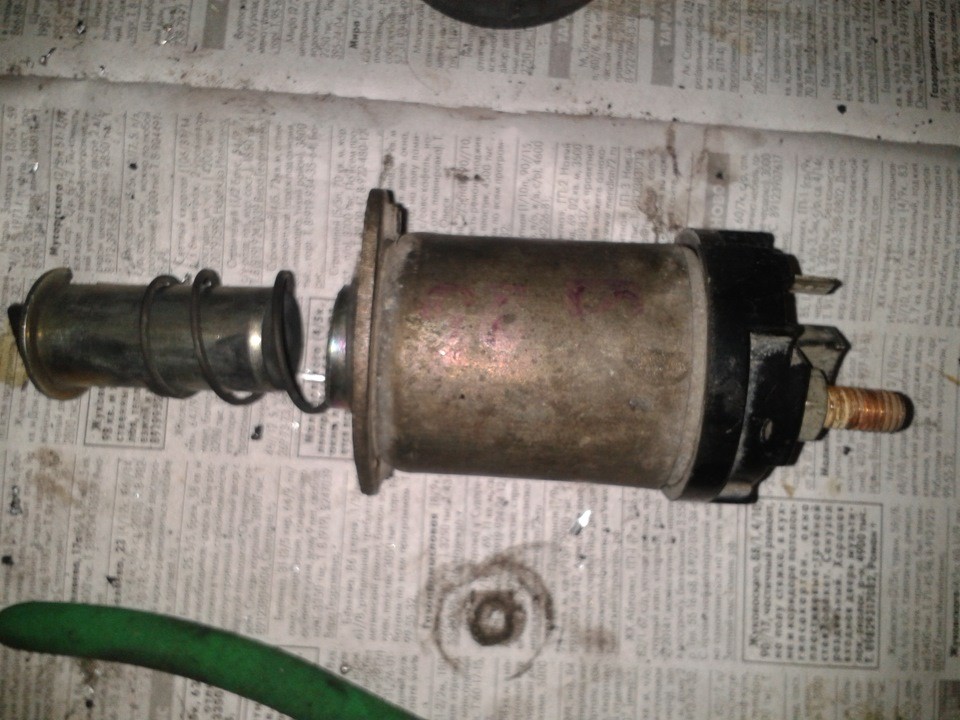

Втягивающее реле стартера — 16.670.531
Втягивающее реле стартера выполняет несколько функций. Соединяет силовые контакты обмотак стартера и подключает привод стартера к маховику. Когда поворачивается ключ зажигания в состояние «стартер» напряжение поступает на обе обмотки втягивающего реле (втягивающую и удерживающую). После смыкания контактов втягивающего реле втягивающая обмотка выключается.
Технические характеристики:
- Длина — 120 мм;
- Ширина — 78 мм;
- Высота — 78 мм;
- Вес — 720 грамм;
- Объем — 0.00073 м3
Применяется в стартерах: 2110-3708010-02, 2113-3708010, 21214.3708010-01.
Якорь типа 16.362.101
Вал якоря крутится в 2-х металлокерамических вкладышах, смонтированных в крышке и опоре вала (у стартера 2110-3708010-02 в колпаке смонтирован шарикоподшипник). Крутящий момент от вала якоря поступает на вал привода.
Технические характеристики:
- Длина — 130 мм;
- Ширина — 80 мм;
- Высота — 80 мм;
- Вес — 590 грамм;
- Объем — 0.000832 м3
Используется в стартерах: 11.131.730, 11.131.827, 2110-3708010, 2113-3708010, 21214-3708010.
Крышка приводная модели 16.283.817
Крышка привода стартера цельная, отлита из алюминиевого сплава. В ней размещается привод стартера. Ее верхняя острая часть служит второй опорой приводному валу. Сверху крышки привода размещается кронштейн втягивающего реле.
Технические характеристики:
- Масса — 1000 грамм;
- Объем — 0.000745 м3
Применяется на стартерах: 2110.3708010-02, 2111.3708010-12.
Крышка задняя (коллекторная) 15.132.013-01
Коллекторная (задняя) крышка изготовлена из алюминиевого сплава. С ее стороны располагается коллектор якоря стартера. К задней крышки крепится щеточный узел с двумя графитными щетками.
Технические характеристики:
- Масса — 1000 грамм;
- Объем — 0.000745 м3
Используется в стартерах ВАЗ — 2110,2111,2112,2113.
Траверза (щеткодержатель) типа 16.911.433
Траверза предназначена для монтажа четырех графитовых щеток. Клемма щеткодержателя подключается к болту на втягивающем реле. Через щетки траверзы напряжение передается на обмотки возбуждения якоря стартера.
Технические характеристики:
- Длина — 120 мм;
- Ширина — 120 мм;
- Высота — 125 мм;
- Масса — 150 грамм;
- Объем — 0.0018 м3
Монтируется на стартерах 2113-3708010, а также ВАЗ — 2110,2111,2112.
Корпус стартера 16.282.522
Корпус стартера — это стальной круглых полый цилиндр. Внутри корпуса прикреплены на винтах постоянные магниты.
Технические характеристики:
- Масса — 500 грамм;
- Объем — 0.000745 м3
Корпус модели 16.282.522 используется для сборки следующих стартеров: 11.131.730, 11.131.827, 2110-3708010, 2113-3708010.
