Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Система электроблокировки замков с дистанционным управлением на Уаз Патриот с помощью блока управления электропакета позволяет осуществлять блокировку замков дверей с включением или без включения режима охраны с пульта дистанционного управления, разблокировку замков дверей и выключение режима охраны, поиск автомобиля на неосвещенной стоянке, дистанционное включение тревожной сигнализации и другие функции.

— В автомобилях Уаз Патриот с бензиновым двигателем ЗМЗ-40904 экологического класса Евро-3 : блок управления электропакета, два ключа с пультом дистанционного управления (ПДУ) и один ключ без ПДУ.

— В автомобилях Уаз Патриот с дизельным двигателями IVECO F1A экологического класса Евро-3 : блок управления электропакета и два ключа с пультом дистанционного управления.

— В автомобилях Уаз Патриот с бензиновым двигателем ЗМЗ-40905 экологического класса Евро-4 и дизельным двигателями ЗМЗ-51432 CRS экологического класса Евро-4 : блок управления электропакета, два ключа с пультом дистанционного управления и один ключ без ПДУ.

Ключи автомобилей Уаз Патриот с двигателями ЗМЗ-40904, ЗМЗ-40905 и ЗМЗ-51432 CRS имеют встроенные транспондеры электронной противоугонной системы : ключи с пультом — не съемные транспондеры, ключ без пульта — съемный. Описание электронной противоугонной системы Уаз Патриот, ее работа и регистрация ключей рассмотрены в отдельном материале.

Устройство и принцип функционирования

Для начала следует заметить, что центральный замок представляет собой устройство, с помощью которого осуществляется блокирование всех дверей внедорожника путем нажатия одной кнопки на пульте управления. Такая функция удобна тем, что водителю теперь не нужно обходить по кругу автомобиля, чтобы запереть все двери с помощью ключа.

Центральный замок состоит из основного блока управления, на который приходит сигнал от дистанционного пульта и который осуществляет блокирование или разблокирование всех дверей. Кроме этого, в конструкцию изделия входят моторедукторы или актуаторы, располагающиеся в толще каждой двери автомобиля УАЗ Патриот, а также проводка и дистанционные пульты. Система достаточно проста и не представляет собой особой сложности.

Принцип работу устройства также достаточно прост. При нажатии на кнопку пульта осуществляется передача радиосигнала на блок управления. Блок, в свою очередь, считав данный сигнал, подает импульс в виде электрического напряжения на все моторедукторы дверей. Моторедукторы осуществляют поступательное движение вверх или вниз, тем самым осуществляя блокирование или разблокирование дверей. На внедорожниках УАЗ Патриот центральные замки начали устанавливать с 2005 года выпуска. Но если в конструкции вашего авто не имеется такого приспособления, то не составит труда установить его самостоятельно.

Схема ЦЗ

Схема функционирования центрального замка на УАЗ Патриот позволяет наглядно представить данное устройство и понять принцип его функционирования. Ниже представлена такая схема, по которой подключаются не только автомобили отечественного производства, но и зарубежного.

Данная схема отображает четыре моторедуктора, изображенные под номерами 4,5,6, и 7. Следует отметить, что моторедуктор под номером 7, который располагается в водительской двери, имеет механизм, с помощью которого возможно осуществление блокировки/разблокировки всех дверей с помощью ключа. Под номером 3 изображен блок центрального замка, собственно, с помощью которого, и происходит функционирование изделия. Питается данный блок центрального замка от бортовой сети автомобиля. Кроме того, в конструкцию устройства включен предохранитель и реле, которые обеспечивают продолжительное функционирование агрегата, оберегая его от различных сетевых нагрузок.

Штатная шумоизоляция в автомобиле «УАЗ Патриот»

Так уж вышло, что не посчитал нужным сделать качественную шумоизоляцию в салоне, поэтому при езде раздаются самые различные звуки. Пластиковые элементы прикреплены на саморезы, на полу под ковролином шумоизоляция представлена тонким слоем виброизоляции и сплена (4 мм). Сильный стук издают направляющие замков, которые обернуты изолентой ПВХ.

Вся обшивка собрана на одноразовых пистонах. Потолочная обшивка обтянута тканью, под ней — металлическая крыша с кусками поролона, которые, судя по всему, играют роль виброизоляции. В дверях штатной шумоизоляции практически нет. Двери пустые, а потому стуки от пластиковых элементов раздаются в них особенно звонко.

При движении в салон проникают звуки трения колес о дорогу, шум двигателя, плохо зафиксированные металлические и пластиковые элементы салона постоянно вибрируют и стучат, создавая многогранный гул. Чтобы избавиться от этих посторонних звуков, нужно обработать шумо- и виброизоляционными материалами все поверхности внутри салона. При этом каждый отдельный элемент кузова будет укрыт в несколько слоев, что позволит не только добиться частичной звуконепроницаемости внутри салона, но и повысить теплоизоляционные характеристики авто, а также усилить и улучшить звук акустической системы.

Демонтаж обшивки передней двери на УАЗ Патриот

Перед тем как разобрать переднюю или заднюю дверь Уаз Патриот, потребуется приготовить необходимые инструменты:

• торцевой ключ Т20–30;
• отвертка с тонким широким и узким жалом;
• пластиковый или деревянный клин.

Если кроме демонтажа потребуется провести тюнинг дверной карты, а также понадобится материал для новой обшивки, клей, нож, саморезы.

Перед снятием материала необходимо отсоединить минусовую клемму с аккумуляторной батареи.

Последовательность действий

Демонтаж обивки УАЗ Патриот любого модельного года выпуска проводится по одному принципу. Рассмотрим, как разобрать дверную карту по шагам:

• Вывернуть винт крепления накладки внутренней ручки замка. Вытащить накладку.
• Поддеть узкой отверткой две заглушки на ручке подлокотника, вывернуть два винта, расположенных под пистонами. Снять верхнюю панель подлокотника.
• Снять две заглушки винтов по бокам обивки. Возле динамика и с противоположной стороны в торце вывернуть два болта.
• Убрать нижний карман дверной карты, приложив усилие, отщелкнуть внутренние фиксаторы. Карман обшивки держится на панели на трех пластмассовых держателях.
• Вывернуть фиксатор блокировки двери в верхней панели, снять кнопку блокиратора и ее втулку.
• Поддеть отверткой внешние круглые заглушки обшивки возле передней стойки, вывернуть винт, расположенный под пластинкой.
• В нижней части продвинуть под облицовку клин, медленно отсоединить обшивку от двери, отстегивая поочередно каждую клипсу.

Во время демонтажа половина клипс ломается, поэтому для замены рекомендуется использовать оригинальные пистоны УАЗ, цена набора из 100 шт. начинается от 150 руб. Сломанные крепежи выкручиваются с обшивки, на их место устанавливаются новые.

Под дверной картой расположен лист влагозащитной пленки, которая крепится на дверку на герметик или саморезы. Если необходимо разбирать дверь для ремонта замков, стеклоподъемника, установки новой шумоизоляции и пр., то необходимо подготовить сменную пленку, поскольку заводская изоляция рассчитана на единичную установку.

После демонтажа дверной карты рекомендуется проверять состояние металла двери и проводить антикоррозийную обработку внутренних карманов.

Простой тюнинг обшивки

Чтобы салон УАЗ Патриот выражал индивидуальность автомобилиста, водители тюнингуют обшивку, перетягивая заводской пластик декоративным материалом различной фактуры. Большой популярностью пользуется перетяжка салона синтетическим текстилем, кожзаменителем, алькантарой и флоком.

Искусственный бархат ― флок, выпускается в большом ассортименте цветов. Оригинальный материал имеет толщину не менее 2 мм. Преимущества использования этого материала:

• Материал износоустойчив, не теряет цвет до 5 лет.
• По фактуре напоминает велюр, приятный, мягкий на ощупь.
• Хорошо растягивается, не трескается, не царапается.
• При перетяжке лекало клеят на дверную карту автомобильным клеем или ПВА, после высыхания материал не дает усадки, ложится ровно.

Алькантара второй по популярности материал для тюнинга салона и перетяжки двери. Искусственная экокожа имеет срок эксплуатации до 7 лет, не затирается, устойчива к царапинам и довольно просто устанавливается.

Подготовка к замене ручки двери

Перед тем, как начать процесс замены ручки двери внутренней УАЗ Патриот, необходимо подготовиться правильно

Важно убедиться, что у вас есть все необходимые инструменты и материалы, а также ознакомиться с инструкцией по действиям

Инструменты и материалы

Для замены ручки двери внутренней вам понадобятся следующие инструменты:

1. Отвертка
2. Набор гаечных ключей
3. Отмычка (опционально)
4. Ножницы
5. Нить или тросик

Также потребуются следующие материалы:

1. Новая ручка двери внутренней
2. Клипсы или замок (при необходимости)

Убедитесь, что все инструменты и материалы находятся в рабочем состоянии и готовы к использованию.

Инструкция по действиям

Прежде чем приступить к замене ручки двери внутренней, ознакомьтесь с инструкцией производителя автомобиля. В ней можно найти подробные сведения о специфических особенностях вашей модели УАЗ Патриот.

Важно помнить, что каждая дверь может иметь свою индивидуальную конструкцию, поэтому перед началом работы настоятельно рекомендуется ознакомиться с возможными сложностями и снять с двери обшивку или пластиковые элементы, чтобы получить доступ к месту крепления ручки. Также рекомендуется сделать фотографии или записать видео своих действий на каждом этапе замены ручки двери внутренней, чтобы иметь возможность просмотреть и проверить последовательность действий в случае затруднений

Также рекомендуется сделать фотографии или записать видео своих действий на каждом этапе замены ручки двери внутренней, чтобы иметь возможность просмотреть и проверить последовательность действий в случае затруднений.

После проведения всех необходимых подготовительных работ можно приступить к самому процессу замены ручки двери внутренней УАЗ Патриот.

Принципиальное отличие основных видов ЦЗ

Принципиально устройства автоматического отпирания/запирания замков дверей можно разделить на 2 вида:

• ЦЗ с электроприводом. В дверях устанавливаются электрические активаторы. Каждый механизм может иметь индивидуальный блок управления либо управляется единым блоком (именно такая схема применяется на бюджетных авто);
• пневматический ЦЗ. Тяга активатора перемещается за счет изменения давления воздуха внутри магистрали. На данный момент система устарела и не используется, в прошлом такие системы устанавливали Mercedes, BMW, VW, Audi. Восстанавливать такую систему либо устанавливать своими руками экономически нецелесообразно. Гораздо проще установить электрические активаторы, подключив все к блоку с функцией дистанционного управления.

Рассматривать будем центральный замок с электроприводами. Устройства такого типа делятся на 2 вида:

• с управлением плюсовым потенциалом;
• с управлением минусовым потенциалом.

Что такое управляющий сигнал и зачем он нужен, вам станет понятно, когда мы рассмотрим принцип работы простейшего ЦЗ. В качестве примера возьмем наиболее распространенную на бюджетных авто схему с управлением по минусу. Принципиальная схема взята с руководства по ремонту и эксплуатации Opel Astra F.

Как работает простейший ЦЗ

Сразу можно увидеть, что в водительской двери установлен 5-проводной активатор. Некоторые производители авто, желая сэкономить, не устанавливают управляющий сервопривод в водительскую дверь, а только кнопку.

Что мы видим на схеме:

• S41 – концевик, расположенный у личинки замка водительской двери. При повороте ключа на отпирание либо запирания на блок ЦЗ коротко (порядка 1 сек.) подается минусовой потенциал.
• S42 – концевик пассажирской передней двери.
• M18, M19, M20, М32 – активаторы в дверях. М41 – замок запирания лючка бензобака, М60 – сервопривод багажника; Для работы сервоприводов достаточно 2 провода, которые называются силовыми. Разница потенциалов на этих проводах запускает двигатель, передвигающий тягу замка. В зависимости от того, на каком из проводов будет -, а на каком +, моторчик будет крутиться в одну либо другую сторону. Третий провод (сине-черный) необходим штатной сигнализации для контроля состояния замков.
• К37 – блок управления ЦЗ. Для работы блоку обязательно необходимы постоянный + и масса. С пассажирских актуаторов к блоку приходят два сигнальных провода (бело-коричневый и коричневый). В незадействованном режиме на них небольшой положительный потенциал. Появление на одном из проводов минуса провоцирует закрытие, на втором – открытие. Именно этот минусовой сигнал определяет – управляется ЦЗ по минусу либо по плюсу. В зависимости от того, на каком из проводов появляется -, блок подает напряжение нужной полярности на силовые провода.

Источник

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

Система электроблокировки замков с дистанционным управлением на Уаз Патриот с помощью блока управления электропакета позволяет осуществлять блокировку замков дверей с включением или без включения режима охраны с пульта дистанционного управления, разблокировку замков дверей и выключение режима охраны, поиск автомобиля на неосвещенной стоянке, дистанционное включение тревожной сигнализации и другие функции.

— В автомобилях Уаз Патриот с бензиновым двигателем ЗМЗ-40904 экологического класса Евро-3 : блок управления электропакета, два ключа с пультом дистанционного управления (ПДУ) и один ключ без ПДУ.

— В автомобилях Уаз Патриот с дизельным двигателями IVECO F1A экологического класса Евро-3 : блок управления электропакета и два ключа с пультом дистанционного управления.

— В автомобилях Уаз Патриот с бензиновым двигателем ЗМЗ-40905 экологического класса Евро-4 и дизельным двигателями ЗМЗ-51432 CRS экологического класса Евро-4 : блок управления электропакета, два ключа с пультом дистанционного управления и один ключ без ПДУ.

Ключи автомобилей Уаз Патриот с двигателями ЗМЗ-40904, ЗМЗ-40905 и ЗМЗ-51432 CRS имеют встроенные транспондеры электронной противоугонной системы : ключи с пультом — не съемные транспондеры, ключ без пульта — съемный. Описание электронной противоугонной системы Уаз Патриот, ее работа и регистрация ключей рассмотрены в отдельном материале.

Точки подключения автосигнализации на УАЗ Патриот 2013

Жгут замка зажигания: +12 — розовый Зажигание (+) — синий Стартер (+) — синий К проводам легко подцепиться за щитком.

Блок центрального замка, который находится с права в кик-панели Повороты (+)- синий/белый, оранжевый Двери общие (-) — желтый Центральный замок (-) — закрыть — 7 пин, открыть -2 пин. К ЦЗ подцепляемся как на Шевроле-Ниве. Блок похож на Калиновский, но маркировка там Уазовская.

Если блок сиги прятать за щитком, то провода протянуть до блока ЦЗ не составит проблем. Снимаем крышку правой боковины панели приборов и туда рука лезет, провода от сиги пускаем по штатному жгуту.

По поводу штатных концевиков. Авто был с пробегом 500 км, а концевики уже работали через раз, так что меняйте их сразу на еврики.

Чёрный (3-й) разъём щитка приборов: Ручник (-) — зелёный/красный Генератор (+) — синий/белый

Когда будете снимать щиток, пронумеруйте черным маркером хотя бы первые два белых разъема. Их легко перепутать.

Стоп (+) — коричневый, на лягушке. Там две лягушки, нам нужна правая, на которой всего 2 провода. Отцепляем оба разъема и поднимаем этот жгут на верх к щитку, так очень легко подцепиться.

Обход иммо. Можно сделать в разрыв штатной антенны, они идут вместе с жгутом замка зажигания. А можно и свою антенну накинуть. Когда будете снимать облицовку рулевого вала, ее нижнюю часть, там 2 дальних самореза за резиночкой спрятаны.

Концевик капота стоит штатный, в углу у стойки лобового с левой стороны. Возможно этот провод идет в блок ЦЗ. Не вызвонил, потому что концевик в самом конце монтажа увидел и подцепился возле него.

Ремонт электрического ЦЗ

Соленоиды ЦЗ со временем плохо переносят пониженные температуры из-за высокой влажности, особенно весной и осенью. Сначала они начинают подклинивать, а потом дверь уже не закрывается и не открывается. Соленоиды можно почистить и смазать, но лучше заменить приводами с моторчиком.

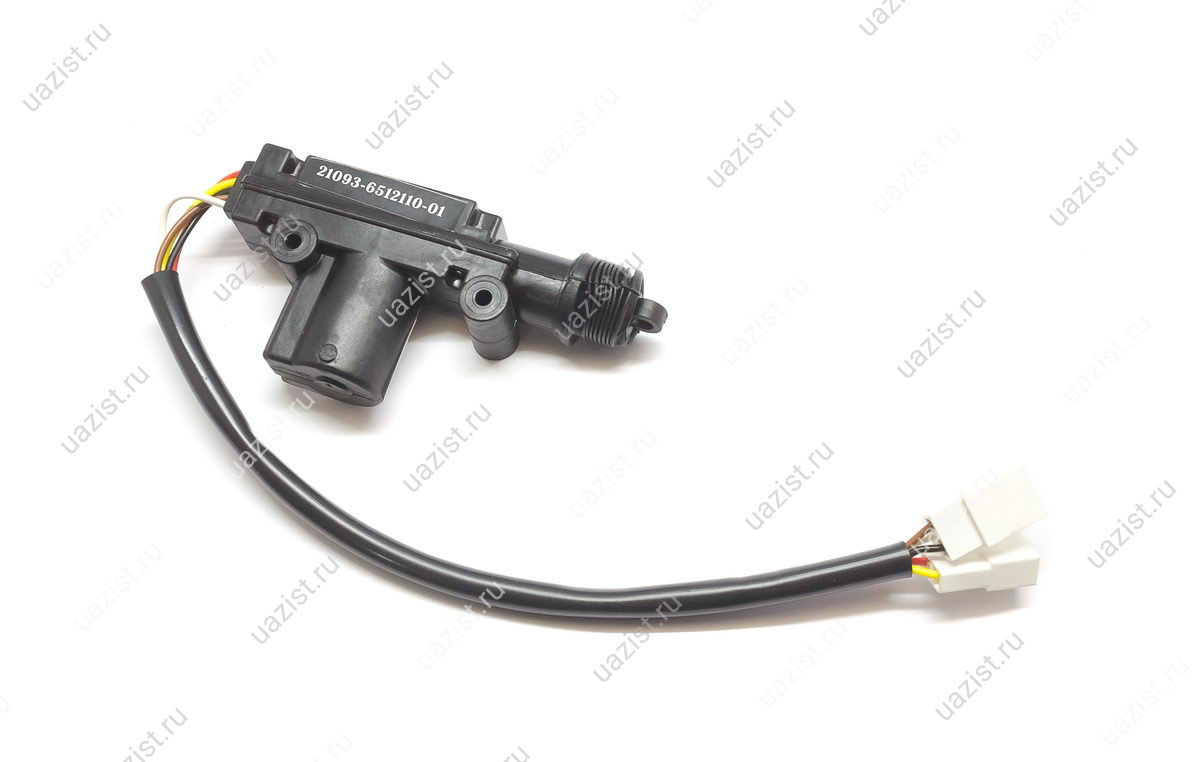

Электрический привод ЦЗ

Активаторы могут не срабатывать или срабатывать частично на одной из нескольких дверей по следующим причинам:

1. Повреждения в цепи или некачественные контакты в электрической проводке.
2. Неисправно реле.
3. Если управление осуществляется с платы, то возможно, что причина в ее неисправности.
4. Плохой контакт на клеммах устройств или повреждения в электросхеме привода.
5. Износ комплектующих активатора.
6. Перегорела обмотка.

Ремонт центрального замка автомобиля следует начинать с проверки неработающих активаторов: поступает ли на них напряжение. Если активирована функция закрытия дверей, должно поступать напряжение на один провод. Если поступает сигнал на открывание, с 1-го провода напряжение уходит и появляется на 2-м. Исходя из полученных результатов, выполняются дальнейшие действия: проверяют либо активатор и ремонтируют его в случае неисправности, либо проверяют всю цепь, исправляя поврежденные участки. Обрыв проводов чаще всего встречается в гофре.

Извините, в настоящее время нет доступных опросов.

Что представляет дверная обшивка УАЗ Патриот и ее назначения

Облицовка двери или дверная карта представляет собой пластиковую панель с навесными элементами, которая вкручивается болтами на двери авто с внутренней стороны. Ее назначение:

1. Облицовка защищает внутреннюю дверную полость, в которой расположена электропроводка, запорные механизмы, элементы стеклоподъемника.
2. Интерьер салона приобретает законченный вид.
3. Обеспечивает часть шумоизоляции. Обшивка не является составной частью заводской шумоизоляции, но улучшает общий показатель снижения шума на 10–15%.
4. На дверную карту устанавливаются динамики, выводится блок стеклодоводчика, если авто модернизировано под центральный замок, является основой для установки ручек и подлокотников.

Ремонт электрического ЦЗ

Соленоиды ЦЗ со временем плохо переносят пониженные температуры из-за высокой влажности, особенно весной и осенью. Сначала они начинают подклинивать, а потом дверь уже не закрывается и не открывается. Соленоиды можно почистить и смазать, но лучше заменить приводами с моторчиком.

Электрический привод ЦЗ

Активаторы могут не срабатывать или срабатывать частично на одной из нескольких дверей по следующим причинам:

1. Повреждения в цепи или некачественные контакты в электрической проводке.
2. Неисправно реле.
3. Если управление осуществляется с платы, то возможно, что причина в ее неисправности.
4. Плохой контакт на клеммах устройств или повреждения в электросхеме привода.
5. Износ комплектующих активатора.
6. Перегорела обмотка.

Ремонт центрального замка автомобиля следует начинать с проверки неработающих активаторов: поступает ли на них напряжение. Если активирована функция закрытия дверей, должно поступать напряжение на один провод. Если поступает сигнал на открывание, с 1-го провода напряжение уходит и появляется на 2-м. Исходя из полученных результатов, выполняются дальнейшие действия: проверяют либо активатор и ремонтируют его в случае неисправности, либо проверяют всю цепь, исправляя поврежденные участки. Обрыв проводов чаще всего встречается в гофре.

Извините, в настоящее время нет доступных опросов.

Переключатель замка

Основной принцип работы переключателя замка заключается в использовании механизма поворота. При повороте переключателя в одну сторону, механизм замка устанавливается в положение открыто, что позволяет отпереть дверь. При повороте в другую сторону, механизм замка устанавливается в положение закрыто, блокируя открытие двери.

Обычно переключатель замка расположен на внутренней стороне двери и имеет удобную форму для управления. Он может иметь различные декоративные элементы или быть выполнен в цвет салона автомобиля.

Важно отметить, что переключатель замка является частью общей системы управления замками автомобиля, которая может включать в себя дополнительные узлы, такие как центральный замок или система синхронизации замков дверей

больше видео

• Как отключить иммобилайзер на Фиат Пунто
  Опубликовано 27 June 2024 by ScegliAuto


• Как долить AdBlue в Peugeot 2008
  Опубликовано 26 June 2024 by ScegliAuto


• Кондиционер Fiat Panda: инструкция по эксплуатации
  Опубликовано 26 June 2024 by ScegliAuto


• Как настроить время в Renault Kangoo?
  Опубликовано 24 June 2024 by ScegliAuto


• Как открыть капот на Пежо 108?
  Опубликовано 24 June 2024 by ScegliAuto


• Как сбросить индикатор AdBlue Peugeot 308
  Опубликовано 22 June 2024 by ScegliAuto


• Сброс контрольной лампы давления в шинах Mini Cooper R50
  Опубликовано 21 June 2024 by ScegliAuto


• Как снять запаску на Пежо 5008?
  Опубликовано 20 June 2024 by ScegliAuto


• Как активировать меню климата Audi A3
  Опубликовано 18 June 2024 by ScegliAuto


• Сброс контрольной лампы давления в шинах Opel Astra K
  Опубликовано 18 June 2024 by ScegliAuto


Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

О классических внедорожниках Уаз и автомобилях повышенной проходимости

Именно поэтому, будем честными, Патриота часто берут те, кому не хватает денег на TLC. Стараюсь, чтобы мой бортовик приносил ещё и пользу моим читателям! Иногда автовладельцы сталкиваются с проблемой невозможности запуска двигателя из-за разряженной АКБ.

Сейчас, к сожалению, нет ни сил, ни времени на это. Провод подсветки, выходя из МУС, идёт напрямую к этим кнопкам по дороге, конечно же, заглядывая в приборку и прочие подсвечиваемые места Гугление и копание форумов добавляло в ситуацию запутанности, так как, судя по всему, на более новых машинах стеклоподъёмники управляются через отдельный блок.

Часть I … — Электрика? Номинальное напряжение в бортовой сети автомобиля 12 вольт.

Электросхема оборудования внедорожника УАЗ Патриот с г. Именно поэтому, чтобы АвтоВАЗ выживал, его приходится то государственными деньгами подкармливать, то варягов звать на царствование. Кто с вами после этого будет иметь дело?! Распечатать и бросить в гараж чем не вариант? А вы так лажаетесь! Особенности эксплуатации электрооборудования Уаз Патриот. Длинно и нудно статья и так большая получилась расписывать не стану что да как было в сервисе, напишу главное: 1. 2-х скоростное включение вентиляторов

Особенности установки новой личинки замка двери УАЗ Патриот

При замене личинки замка двери УАЗ Патриот необходимо учесть несколько особенностей процесса установки. Они помогут вам выполнить замену правильно и без повреждения двери или новой личинки.

1. Правильный выбор новой личинки

Перед началом замены убедитесь, что новая личинка замка соответствует модели вашего УАЗ Патриот. Учтите все особенности и размеры старой личинки. Неправильно подобранная личинка может не подойти или не закрепиться должным образом.

2. Подготовка к замене

Перед началом замены рекомендуется защитить поверхность кузова от возможного повреждения, например, наклеить малярную ленту на двери. Это поможет избежать царапин или потертостей.

Также перед заменой следует обеспечить свободный доступ к замку двери. Для этого рекомендуется снять обивку внутренней стороны двери. В этом случае вы сможете легко дотянуться до замка и выполнить замену без проблем.

3. Замена личинки

Процесс замены личинки замка начинается с удаления старой личинки. Для этого нужно отвернуть крепежные винты и аккуратно извлечь личинку из замка.

После удаления старой личинки следует проверить, чтобы новая личинка была в исправном состоянии и полностью соответствовала старой. Затем новую личинку нужно установить в замок и закрепить винтами.

Прежде чем закрепить новую личинку окончательно, убедитесь, что она работает правильно. Проверьте, что замок открывается и закрывается без заеданий или препятствий. Также убедитесь, что ключ легко вставляется в замок и поворачивается без проблем.

4. Проверка работы и финальные шаги

После установки новой личинки рекомендуется проверить работоспособность замка. Нажмите на кнопку блокировки и разблокировки салона. Убедитесь, что дверь закрывается и открывается без помех.

После проверки работоспособности замка можно приступить к финальным шагам. Установите обивку внутренней стороны двери на место. Тщательно проверьте, чтобы обивка была правильно закреплена и не создавала преграды для работы замка.

Теперь вы готовы использовать новую личинку замка двери УАЗ Патриот. Перед началом эксплуатации рекомендуется несколько раз проверить, что замок функционирует надлежащим образом и не требует дополнительных настроек или корректировок.

Для успешной установки новой личинки замка двери УАЗ Патриот:
1. Выберите правильную новую личинку, учитывая модель УАЗ Патриот.
2. Защитите поверхность кузова от царапин или потертостей.
3. Подготовьте дверь для замены, сняв обивку с внутренней стороны.
4. Тщательно установите новую личинку и проверьте ее работоспособность.
5. Проверьте работу и убедитесь, что замок функционирует нормально.
6. Верните обивку на место и окончательно закрепите ее.

Снятие, установка выключателя (замка) зажигания и его разборка УАЗ 3163 (Патриот) 2005+

Вам потребуются: молоток, зубило, отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2. Снимите кожух рулевой колонки (см. «Снятие и установка облицовочных кожухов рулевой колонки»).

3. Отсоедините колодку с проводами замка зажигания от жгутов проводов панели приборов и управления иммобилизатором.	4. Выверните четыре болта с самосрезающимися головками, а если головки сорваны, выверните болты с помощью зубила или высверлите их (для наглядности данные операции показаны на снятой рулевой колонке).

5. Снимите кронштейн крепления замка зажигания…	6. …и снимите замок с рулевой колонки.

Примечание Так выглядит снятый с автомобиля выключатель (замок) зажигания.

7. Отогните фиксатор колодки жгута проводов замка зажигания…	8. …и извлеките из колодки клеммы с проводами.

9. Подогните защелки…	10. …и снимите пластмассовую крышку с корпуса замка.

11. Отогните две пластмассовые защелки…	12. …и выньте контактную группу из крышки замка.

13. Осмотрите контакты. Окисленные или подгоревшие контакты зачистите мелкозернистой шлифовальной шкуркой. При сильном повреждении контактов замените контактную группу или замок в сборе. 14

Соберите замок зажигания в порядке, обратном снятию, обратив особое внимание на расположение клемм с проводами в колодке жгута проводов

15. Установите замок зажигания в порядке, обратном снятию, предварительно утопив запорный стержень противоугонного устройства. Для этого вставьте ключ в выключатель и поверните его из положения «0».

Примечание При замене замка зажигания необходимо заменить электронные кодовые элементы (транспондеры) в головках ключей зажигания нового замка соответствующими кодовыми элементами ключей от замка зажигания, снятого с автомобиля. Процедуру обучения после такой замены проводить не требуется.
