Как заменить охлаждающую жидкость у ваз 2106

Этапы замены охлаждающей жидкости ВАЗ 2103

Радиатор ваз 2110; замена, устройство и ремонт На большинстве классических автомобилях Лада предусмотрен слив с радиатора, а также двигателя. Но перед заливом нового антифриза рекомендуется производить промывку системы охлаждения, чтобы исключить попадание примесей в новую жидкость.

За время производства ВАЗ 2103 было выпущено большое количество модификаций, которые комплектовались различными двигателями. Но на данный момент самыми популярными являются бензиновые версии в вариантах карбюратор с объемом 1.3 литра.

Глобальных отличий в версиях с разным объемом двигателя при замене нет, все действия будут практически одинаковыми.

Перед началом замены жидкости охлаждения, чтобы не получить ожоги, нужно дождаться полного остывания двигателя. Также следует избегать попадания антифриза или тосола на кожу, в глаза и органы пищеварения, так как химический состав жидкостей является ядовитым.

Слив охлаждающей жидкости

До начала процедуры слива следует подготовить инструменты, тару под отработанный антифриз, а также новые жидкости для последующего залива. Если установлена защита под двигателем, ее тоже можно снять, для удобства.

Далее выполняем процедуру слива жидкости с ВАЗ 2103:

1. Поворачиваем регулятор температуры в салоне в максимальное положение вправо (Рис.1).

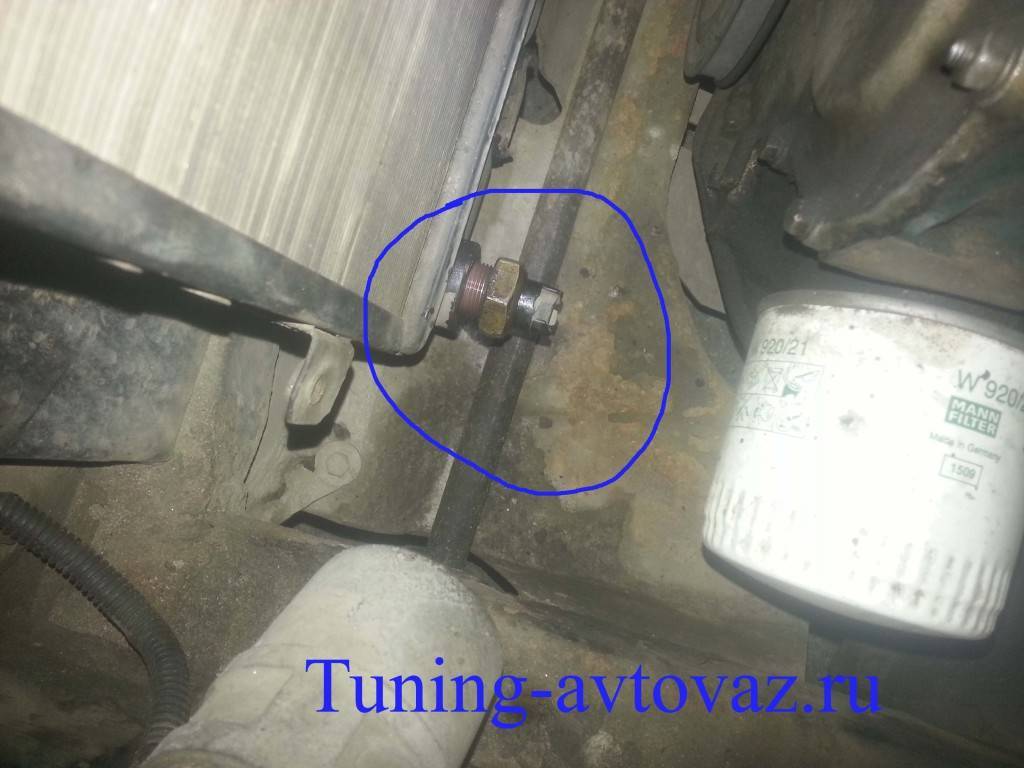

2. Находим снизу в левом углу радиатора пробку и откручиваем ее, предварительно подставив под радиатор емкость для слива. (Рис.2). На старых версиях, этой пробки нет, там установлен датчик включения вентилятора. Для слива тосола его необходимо открутить, сделать это можно ключом на 30мм.

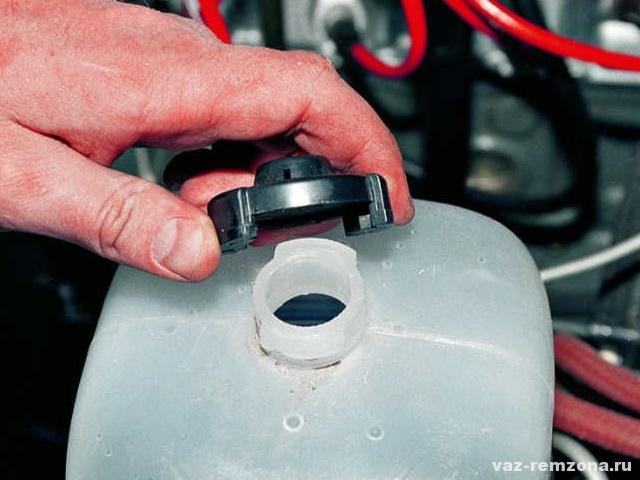

3. После этого откручиваем пробку на заливной горловине радиатора, а также расширительном бачке, для более быстрого слива жидкости (Рис.3).
4. Отстегиваем крепление расширительного бачка и поднимаем его вверх (Рис.4). При этом жидкость сольется через сливное отверстие радиатора. А сам бачок можно полностью снять и промыть.

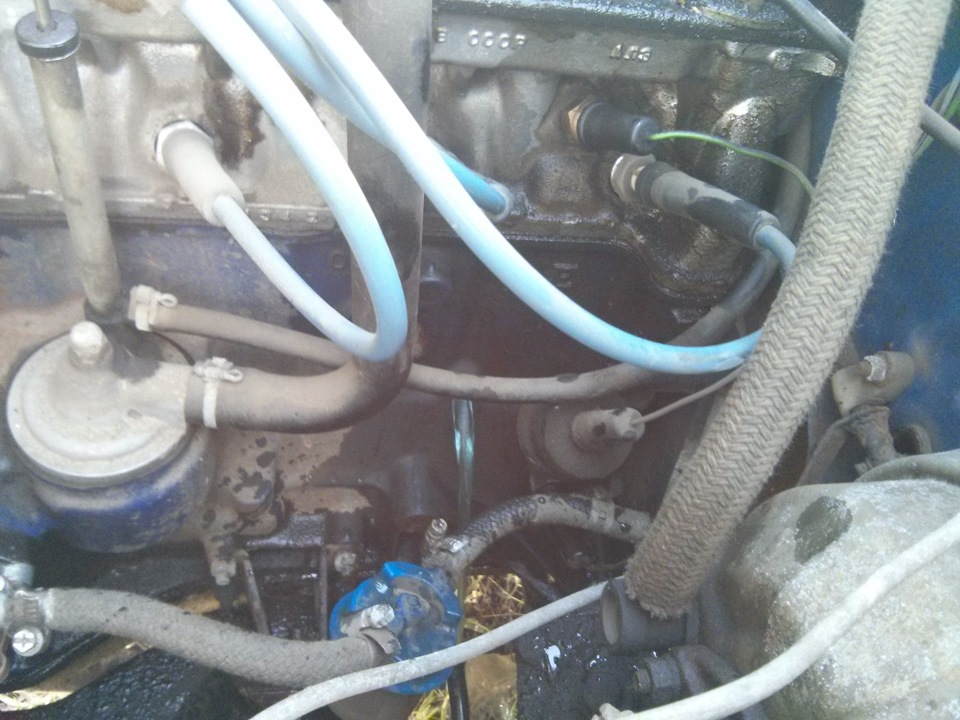

5. Для слива охлаждающей жидкости с двигателя, нужно открутить сливной болт, воспользовавшись для этого ключом на 13мм. Сам болт находится с левой стороны, под него можно подставить лейку, для меньшего разбрызгивания жидкости (Рис.5).

После завершения этой операции не забываем поставить расширительный бачок на место. А также закрутить все сливные пробки, если вы минуете этап промывки.

Промывка системы охлаждения

При наличии в слитой жидкости отложений или переходе с тосола на антифриз, следует произвести промывку системы. Для этого нужно выполнить следующие действия:

1. через расширительный бачок ВАЗ 2103 пролейте систему обычной водой. Пробки должны быть открыты;
2. закрутите сливную пробку и болт;
3. заполните систему средством для промывки (можно использовать Liqui Moly Kuhlerreiniger или промывка системы охлаждения Lavr) с дистиллированной водой (6-7 литров);
4. запустите двигатель. Прогрейте до 90 градусов;
5. оставьте поработать на холостых на 5-10 минут, в зависимости от загрязнения системы;
6. заглушите. Дайте остыть двигателю примерно до 60 градусов;
7. слейте промывку теми же действиями, что и старую жидкость;
8. закрутите обе пробки;
9. залейте дистиллированную воду для ополаскивания системы охлаждения;
10. заведите автомобиль и прогрейте до 90 градусов;
11. заглушите и дайте остыть до 60 градусов, слейте;
12. при необходимости повторите пункты 8, 9, 10 и 11.

Заливка без воздушных пробок

Для заливки новой жидкости в систему охлаждения можно воспользоваться инструкцией, которая описана в книге по ремонту и эксплуатации автомобилей. Но делая по ней, у автомобилистов очень часто образовываются воздушные пробки.

Воздушные пробки могут являться причиной перегрева двигателя ВАЗ 2103 (Жигули), а также его закипания. Очень часто при этом может не работать печка на обогрев.

Итак, приступаем к правильной заливке:

1. Для начала нужно снять резиновый шланг со штуцера над впускным коллектором (Рис.6).
2. Сливная пробка на радиаторе должна быть закрыта, а на блоке двигателя открыта. Начинаем заливать тосол в радиатор. Как только он потечет из отверстия на блоке, закручиваем болт на место.
3. Продолжаем заливать тосол, до тех пор, пока он не польется из места, обозначенного на рисунке 6. После этого ставим шланг на место.

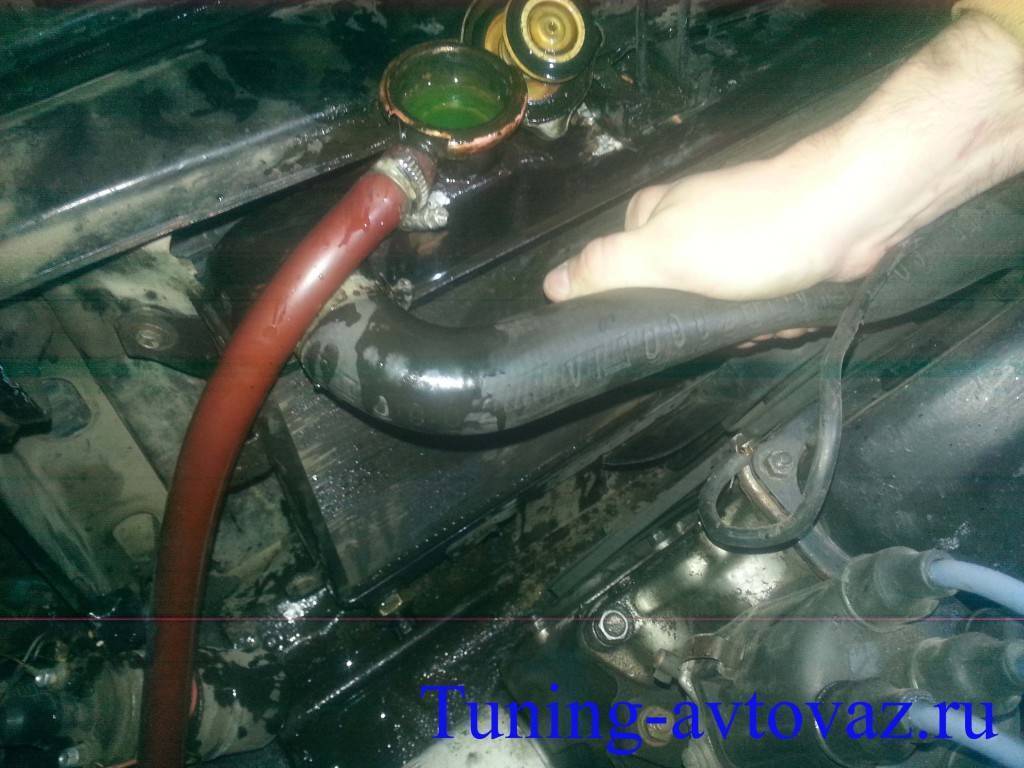

4. Теперь заполняем радиатор до верха горловины и закручиваем крышку. Наполняем расширительный бачок на несколько сантиметров выше отметки MIN.
5. Заводим машину, прогреваем до рабочей температуры, даем поработать 5 минут, после чего глушим.

Таким образом, залив охлаждающей жидкости без образования воздушных пробок закончен. Осталось протереть пролитый тосол и дождаться остывания двигателя. На уже остывшей машине проверяем еще раз уровень в расширительном бачке и при необходимости доливаем.

Расширительный бачок

Казалось бы, что можно рассказать о таком простом и незамысловатом элементе, как расширительный бачок. С одной стороны, в качестве него можно использовать любую емкость, которая удовлетворяет некоторым условиям. Но без этого узла не сможет работать нормально система охлаждения ВАЗ-2106. Объем жидкости всегда меняется, он непостоянен. А вот места для нее больше не становится в патрубках, рубашке двигателя и радиаторе. А причина того, что объем жидкости изменяется, – это постоянное колебание ее температуры.

Когда происходит повышение температуры (нагрев), то расстояние между молекулами вещества увеличивается. Это все знают из курса физики. А теперь представьте, если произошло повышение температуры антифриза с нуля до 80 градусов. Конечно же, его объем тоже станет больше. И куда-то должны деваться излишки жидкости. Они уходят через патрубок в расширительный бачок. Когда же происходит падение температуры, то объем неуклонно уменьшается. И все излишки, которые ушли в бак, возвращаются в радиатор и патрубки.

Устройство

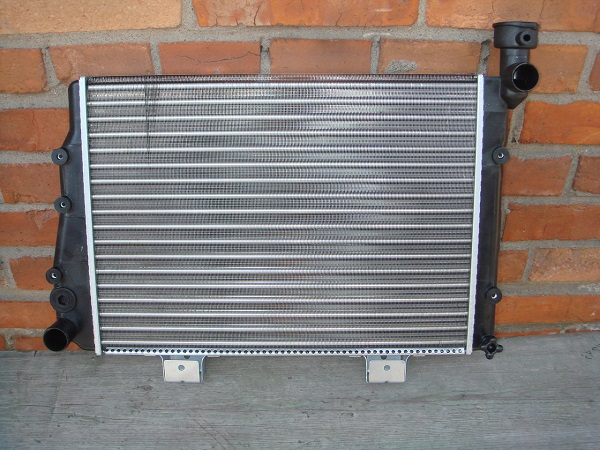

Первое, откуда жидкость начинает свой ход – радиатор. На моделях ВАЗ 2106, устанавливались радиаторы двух типов – медные и алюминиевые. Первый – более качественный, и при появлении трещин на его поверхности, их запросто можно заварить. В отличии него, любая трещина на алюминиевой детали – верная ее смерть.

Радиатор образно состоит из трех частей: верхний бочок, охладительные соты и нижний бочок. В верхнем бачке имеется заливная горловина, для добавки охлаждающей жидкости. В процессе работы, в данном бачке собирается горячая жидкость, прошедшая один цикл. Далее, она спускается в нижний бочок, через соты, попутно охлаждаясь вентилятором. И в нижнем бачке, жидкость уже полностью охлажденная, и готова к эксплуатации.

Устройство радиатора

Сверху и снизу, к радиатору подводятся трубки: две широкие и одна узкая. Узкая трубка, соединяет радиатор с расширительным бочком, предназначенным для попадания в него лишней жидкости при нагревании и расширении. Верхняя широкая трубка, соединяет деталь с термостатом, который, в свою очередь, с помощью клапана регулирует поток охлаждающей жидкости. От термостата жидкость может идти, как обратно в блок цилиндров двигателя, так и в радиатор.

Для принудительного циркулирования, в системе предусматривается насос, который качает антифриз, создавая давление внутри блока. Между цилиндрами, предусматривается специально изготовленная пустота, куда и попадает данная жидкость.

Как функционирует салонный отопитель

Для обогрева водителя и пассажиров на ВАЗ 2106 предусмотрен малый радиатор, установленный внутри главного воздуховода под передней панелью авто. Горячий теплоноситель поступает от двигателя по двум шлангам, подсоединённым к малому кругу циркуляции системы охлаждения. Как работает отопление салона:

1. Жидкость подаётся в радиатор через специальный вентиль, открываемый тросовым приводом от рычажка на центральной панели.
2. В летнем режиме кран закрыт, наружный воздух, проходящий через теплообменник, не нагревается.
3. При наступлении холодов водитель сдвигает рычажок управления краном, трос поворачивает шток вентиля и горячий антифриз поступает в радиатор. Воздушный поток прогревается.

Как и в случае с основным радиатором, салонные отопители бывают латунные и алюминиевые. Последние служат меньше и чаще выходят из строя, иногда трубки прогнивают в течение 5 лет.

Штатный кран печки считается надёжным устройством, но часто отказывает из-за неполадок тросового привода. Последний соскакивает либо истирается и вентиль приходится регулировать вручную. Чтобы добраться до регулятора и поставить трос на место, нужно разбирать центральную панель.

Сколько тосола необходимо заливать в ВАЗ

Тосол необходим для того, чтобы двигатель автомобиля не перегревался и работал корректно в любые климатические условия. Тосол заливается в охлаждающую систему транспортного средства. Перед этим, естественно, следует слить старую жидкость. Каждая модель автомобиля имеет свой объем тосола, который необходимо залить внутрь.Тосол следует заливать до отметки максимум на расширительном бачкеКаждая модель ВАЗа имеет свой допустимый предел объема охлаждающей жидкости. Этот предел ни в коем случае не стоит превышать, иначе тосол начнет выплескиваться из расширительного бака, что может привести к перегреву мотора.Итак, сколько тосола необходимо заливать в модели ВАЗ:

• В ВАЗ 2107 заливается 9,85 литра
• В ВАЗ 2109 заливается 8,7 литра
• В ВАЗ 2114 заливается 7,8 литра
• В ВАЗ 2110 заливается 7,8 литра

Для модели ВАЗ 2109 замена тосола требуется после шестидесяти тысяч пробега, либо раз в два года. Замена производится только на холодном двигателе

Такая предосторожность вызвана мерами безопасности, так как горячий тосол может нанести сильные ожоги человеку

Как производится залив новой охлаждающей жидкости

Данная инструкция по заливу тосола предназначена для модели ВАЗ 2109. Но другие модели ВАЗ имеют аналогичную схему замены.Инструкторы компании ВАЗ предписывают использовать для моделей 2109 тосол марок АМ и А40М. В том случае, если воспользоваться смотровой ямой невозможно, как вариант, автовладельцу можно посоветовать приобрести специальные краники, устанавливающиеся вместо пробок слива.

Работы по замене тосола проводят только на холодном двигателеИтак, чтобы произвести залив тосола, необходимо произвести следующие действия:

• • Сперва, нужно закрутить заглушку отверстия для слива, которая находится на радиаторе. Также надо снять и пробку с цилиндрового блока
  • Развязываем хомут шланга вывода тосола и производим отсоединение его от штуцера дросселя
  • Затем рукой нужно придержать этот шланг
  • Производим заливку нового тосола в бак. Залить нужно где-то четыре-пять литров
  • Возвращаем шланг снова на штуцер
  • Затягиваем хомут на шланге
  • Снова нужно залить тосол в расширительный бак. Лить нужно до тех пор, пока жидкость не достигнет отметки максимума. В общей сложности тосола должно быть потрачено где-то семь-восемь литров
  • Далее следует поставить на место крышку бака
  • Потом вернуть и модуль зажигания
  • Следует завести машину и прогреть двигатель до рабочего состояния
  • Далее глушим мотор и снова надо замерить уровень тосола
  • Если уровень охлаждающей жидкости не достигает отметки максимума, то необходимо залить еще тосола

При заливе тосола следует учитывать несколько важных моментов:

• Как уже упоминалось, все работы следует производить исключительно с остывшим двигателем
• Во время слива охлаждающей жидкости есть риск попадания влаги на генератор. Чтобы этого не произошло, перед сливом необходимо защитить генератор
• Обязательно следует проверить уровень тосола после работы двигателя. Если жидкости будет меньше отметки максимума, то со временем двигатель начнет перегреваться, что может ускорить процесс его износа
• Не рекомендуется допускать смешение тосола и антифриза. Жидкости отличаются по составу, поэтому качество их работы при смешивании будет значительно снижено

Термостат

Это небольшой прибор, с помощью которого производится переключение потоков жидкости между кругами охлаждения. Его состав весьма простой – обычная биметаллическая пластина, а также небольшая конструкция из пружин. При достижении определенной температуры происходит медленная деформация пластинки, которая двигает клапан. Положение последнего по умолчанию производит циркуляцию жидкости по малому кругу. Следовательно, при поломке неизбежно закипание антифриза. Ранее была рассмотрена детально система охлаждения ВАЗ-2106, схема циркуляции антифриза по ней. В случае поломки термостата можно его и вовсе исключить из системы. Правда, жидкость будет двигаться только по большому кругу, зимой прогрев двигателя окажется очень долгим. Результат – неправильная работа мотора и холодный салон автомобиля.

Система охлаждения ваз 2106

Воздушная пробка

Второй способ похож на предыдущий, только не требует того, чтобы дуть в бачок. Как и в предыдущем варианте снимаем все защиты, прогреваем двигатель до рабочей температуры, глушим. Не откручивая пробку расширительного бачка, снимаем шланг со штуцера подогрева дроссельного узла. Как только потечет охлаждающая жидкость, ставим на место шланг и собираем все обратно.

Если с первого раза не получилось – ставим шланг на место, откручиваем пробку бачка, закручиваем и повторяем операцию. Как правило, удалить воздушную пробку данным способом получается с первого раза. Не забывайте о мерах безопасности. Охлаждающая жидкость имеет температуру, близкую к 90 градусам и находится под давлением, поэтому будьте осторожны и каким-либо способом защитите руки от ожога (я надеваю двое перчаток: сначала ХБ, а сверху резиновые). Переходим к третьему методу.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Система охлаждения ВАЗ 2106

Система охлаждения ВАЗ 2106 — это механизм, который обеспечивает защиту двигателя от перегрева и поддерживает оптимальный температурный режим внутри моторного отсека. Она состоит из ряда компонентов, каждый из которых необходим для правильного и безопасного функционирования данной системы.

Основным элементом системы охлаждения является радиатор, который расположен перед двигателем и установлен на специальных кронштейнах. Он заполнен жидкостью охлаждения и благодаря многочисленным ламелям увеличивает площадь теплообмена. Охладительную жидкость перекачивает вентилятор, который устанавливается на водяном насосе и предназначен для создания дополнительного воздушного потока.

Для обеспечения постоянной циркуляции охлаждающей жидкости в системе предусмотрен термостат, который отрегулировает температуру жидкости и обеспечит ее накопление в двигателе до достижения нужной температуры. Данный узел позволяет ускорить прогрев двигателя и снизить расход топлива в холодное время года.

Система охлаждения также состоит из расширительного бачка, который необходим для компенсации колебаний уровня жидкости в системе, а также из трубок и шлангов, которые соединяют все компоненты в единую жидкостную цепь

Важно следить за чистотой и целостностью трубок и шлангов, так как наличие трещин и пробоев может привести к утечке жидкости и перегреву двигателя

Важным свойством охлаждающей жидкости является ее состав и концентрация. Рекомендуется использовать специальную жидкость охлаждения, предназначенную для данной марки автомобиля, с определенной концентрацией антифриза. Подкисленный антифриз может негативно сказаться на корпусе радиатора и привести к коррозии, что в свою очередь приведет к его повреждению и протеканию.

Правильный уход и эксплуатация системы охлаждения являются важным условием для надежной работы двигателя и сохранения его в исправном состоянии на протяжении долгого времени. Рекомендуется проверять уровень охлаждающей жидкости и ее концентрацию каждые 10 000 км пробега и менять жидкость раз в 2-3 года или через каждые 30 000 км пробега, в зависимости от условий эксплуатации автомобиля.

Засорение радиатора: нюансы

Радиатор может забиваться разным мелким мусором, это известно всем. От этого спасает только его регулярная чистка, особенно в теплое время года, когда в воздухе много пыли, насекомых, тополиного пуха. Если антифриз низкого качества или его забыли вовремя поменять, то засорение усугубляется еще и изнутри.

Итак, надо очистить радиатор. Дожидаемся, пока остынет мотор. Сливаем тосол. Уже по сливу можно определить, насколько пострадал радиатор от засорения. Сам антифриз тоже может быть причиной, почему греется ВАЗ, и это будет ясно по его цвету. Для прочистки радиатора и его каналов изнутри лучше всего залить воду и прогреть мотор, пока не будет достигнута рабочая температура двигателя. Потом заглушить, подождать, пока двигатель остынет, и слить воду. При необходимости повторить. Если не помогло, то лучше в таком случае обратиться в автосервис или заменить радиатор на новый

К самостоятельной промывке радиатора нужно подходить осторожно

Перегрев двигателя ВАЗ 2106 может случиться при поломке вентилятора, течи в помпе и последующем снижении давления в охлаждающей системе, при использовании топлива с более высоким, чем нужно, октановым числом.

Чистка радиатора при помощи автоматической ручной автомойки

Схема системы на шестерке

Сразу нужно сказать, что она состоит из двух контуров – малого и большого

Посмотрите на фото и обратите внимание на стрелки, они указывают, в каком направлении движется тосол. 2106 – это не единственная модель с подобной схемой, вся классика имеет аналогичные конструкции системы

Нужно оговориться: тосол и антифриз – это одно и то же. По сути, тосол – это марка антифриза, а отличается от того, который вы привыкли видеть, только по количеству и качеству присадок. Тосол – это советское обозначение антифриза.

Работа термостата при различных температурах тосола

Заставляет жидкость двигаться помпа 2106. Цена ее в магазинах составляет около 700 рублей. Но это только крышка с крыльчаткой. Подробную конструкцию рассмотрим немного ниже. Теперь у вас двигатель работает, прогревается, в камерах сгорания происходят вспышки. В результате этого поверхность цилиндров нагревается до большой температуры. Но все тепло отдается в жидкость, которая протекает по рубашке охлаждения двигателя.

А когда происходит прогрев до температуры в интервале 80..85 градусов, включается в работу термостат ВАЗ 2106, цена его в районе 400 рублей. Он закрывает циркуляцию по малому кругу и пускает тосол по большому. А большой круг охлаждения – это включение в схему одного дополнительного узла – радиатора. Стоит упомянуть о том, что циркуляция жидкости происходит по радиатору печки постоянно, независимо от того, в каком положении находятся клапаны термостата.

Расширительный бачок шестерки

И если кипит тосол в расширительном бачке ВАЗ 2106, то можно предположить две поломки – выход из строя термостата или помпы. В большинстве случаев, конечно, виноват термостат. Это устройство весьма нежное и хрупкое, а внутри системы охлаждения обычно так много всякого мусора, который оседает на поверхности клапанов термостата. И если он ломается, то жидкость циркулирует по малому кругу, не попадая в радиатор охлаждения

И тут уж совершенно не важно, в пробке вы едете, либо по трассе на нормальной скорости. Тосол все равно будет кипеть

Большой круг

Когда температура антифриза достигает значения 85 градусов, происходит подключение радиатора охлаждения. С его помощью намного эффективнее снижается температура, за счет этого происходит поддержка ее значения на оптимальном уровне. Система охлаждения включает в себя механический или электрический вентилятор. О них будет рассказано ниже, а также рассмотрены все преимущества и недостатки каждого типа вентиляторов.

После выбора оплаты через Яндекс запустится платежная система Яндекс Касса, где требуется выбрать удобный способ оплаты (банковская карта, QIWI, аккаунт Яндекс Деньги и т.д.)

После указания платежных реквизитов и подтверждения платежа, произойдет оплата товара.

Если у Вас банковская карта в валюте, которая отличается от рубля, то списание денег с карты произойдет по курсу Центрального банка России на момент совершения покупки.

Данный способ оплаты оптимально подойдет для жителей России, Казахстана и Беларуси.

Перегрев двигателя основные признаки и причины

Начнем с признаков. Прежде всего, это указатель температуры двигателя на приборной панели в красной зоне. Также на некоторых моделях может просто загораться сигнальная лампа, указывающая на перегрев.

Еще одним признаком перегрева мотора является снижение мощности двигателя, потеря тяги и детонационные стуки при резком нажатии на педаль газа или просто при разгоне. Причина- от повышения температуры нарушен процесс сгорания топлива в цилиндрах (взрывы рабочей смеси вместо горения).

Идем далее

Важно понимать, что нормальной рабочей температурой двигателя является показатель 85-95 градусов по Цельсию. Также допустимой является температура двигателя до 100 градусов или даже 105, особенно если такой рост кратковременный (до 5 минут)

С такой ситуацией водители часто сталкиваются при простое в пробке в жару

С такой ситуацией водители часто сталкиваются при простое в пробке в жару.

Однако если нагрев мотора выше 105 градусов, тогда это уже перегрев и нужно искать причины. Самой простой и понятной является низкий уровень охлаждающей жидкости в системе охлаждения. Еще добавим, что жидкость в двигателе закипает при низком уровне, так как поверхность контакта жидкости и нагретого мотора недостаточна, то есть отвод тепла нарушен.

Также нужно учитывать, что система охлаждения не является полностью герметичной и закрытой. В процессе эксплуатации происходит выпаривание жидкости, что является причиной снижения уровня.

Часто радиатор, патрубки и места соединений начинают подтекать. Еще не следует исключать внутренних течей, когда через трещины в БЦ или ГБЦ, а также через пробитую прокладку ОЖ уходит в цилиндры.

Важно проверять и состояние радиатора. Соты радиатора мелкие, часто радиатор загрязняется снаружи

Также нарушенной может быть и циркуляция ОЖ внутри радиатора по причине скопления отложений

В этом случае, когда включается вентилятор охлаждения двигателя, холодный радиатор двигателя может указывать на проблемы с циркуляцией жидкости

Также нарушенной может быть и циркуляция ОЖ внутри радиатора по причине скопления отложений. В этом случае, когда включается вентилятор охлаждения двигателя, холодный радиатор двигателя может указывать на проблемы с циркуляцией жидкости.

Кстати, отложения на стенках двигателя и внутри радиатора часто возникают после использования низкокачественной ОЖ или, того хуже, воды. В первом случае  дешевый ТОСОЛ или антифриз не защищает детали от коррозии, не имеет моющих свойств и т.д. Во втором в самой воде имеется наличие примесей и солей. Рекомендуется тщательно промывать радиатор автомобиля от ржавчины, а также чистить всю систему.

• Во многих случая электрический вентилятор радиатора срабатывает по сигналу датчика. Если датчик не подаст сигнал, вентилятор не будет работать или может работать с недостаточной производительностью.
• В системе охлаждения вполне могут образоваться воздушные пробки. Примечательно то, что датчик температуры может не показывать перегрева. В любом случае, воздушную пробку нужно «выгонять», что исключит наличие воздуха.
• Еще одной причиной того, что двигатель кипит, радиатор холодный и постоянно работает вентилятор охлаждения, является термостат. В двух словах, термостат является клапаном, который  разделяет систему охлаждения на два круга, по которым циркулирует ОЖ. Малый круг предполагает циркуляцию только по рубашке охлаждения для быстрого прогрева, а большой позволяет жидкости пройти через радиатор для улучшенного охлаждения.

Однако если термостат клинит, тогда ОЖ может циркулировать только по малому кругу, то есть радиатор холодный, но двигатель перегревается. Для точного определения достаточно пощупать нижние патрубки, идущие к радиатору. Холодные патрубки при перегревающемся моторе являются признаком проблем с термостатом.

Завершает список основных поломок помпа (водяной насос системы охлаждения). Указанный насос принудительно прокачивает ОЖ по системе, чтобы добиться лучшей циркуляции.

Как правило, помпа или начинает течь, или изнашивается ее крыльчатка. Реже насос заклинивает. В случае с холодным радиатором при условии отсутствия течи помпы уместно говорить об износе крыльчатки. Простыми словами, помпа плохо качает жидкость, ОЖ в двигателе (малый круг) нагревается намного быстрее, чем в самом радиаторе. Получается, нагрев неравномерный, радиатор холодный, а двигатель кипит. Еще раз напомним, аналогичные симптомы возникают и в случае наличия воздушных пробок.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

Обратите внимание, что после совершения оплаты, Вам необходимо вернуться обратно с сайта платежной системы на сайт KrutilVertel. В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Устройство

Первое, откуда жидкость начинает свой ход – радиатор. На моделях ВАЗ 2106, устанавливались радиаторы двух типов – медные и алюминиевые. Первый – более качественный, и при появлении трещин на его поверхности, их запросто можно заварить. В отличии него, любая трещина на алюминиевой детали – верная ее смерть.

Радиатор образно состоит из трех частей: верхний бочок, охладительные соты и нижний бочок. В верхнем бачке имеется заливная горловина, для добавки охлаждающей жидкости. В процессе работы, в данном бачке собирается горячая жидкость, прошедшая один цикл. Далее, она спускается в нижний бочок, через соты, попутно охлаждаясь вентилятором. И в нижнем бачке, жидкость уже полностью охлажденная, и готова к эксплуатации.

Устройство радиатора

Сверху и снизу, к радиатору подводятся трубки: две широкие и одна узкая. Узкая трубка, соединяет радиатор с расширительным бочком, предназначенным для попадания в него лишней жидкости при нагревании и расширении. Верхняя широкая трубка, соединяет деталь с термостатом, который, в свою очередь, с помощью клапана регулирует поток охлаждающей жидкости. От термостата жидкость может идти, как обратно в блок цилиндров двигателя, так и в радиатор.

Для принудительного циркулирования, в системе предусматривается насос, который качает антифриз, создавая давление внутри блока. Между цилиндрами, предусматривается специально изготовленная пустота, куда и попадает данная жидкость.

Замена охлаждающей жидкости

Антифриз, циркулирующий по контуру охлаждения ВАЗ 2106, постепенно теряет антикоррозионные свойства, загрязняется и образует накипь. Поэтому нужна периодическая замена жидкости с интервалом 2—3 года в зависимости от интенсивности эксплуатации. Какой теплоноситель лучше выбрать:

• изначально производитель рекомендовал заливать антифриз класса G11, окрашенный в синий либо зелёный оттенок (сюда же относится изобретённый в СССР тосол);
• допускается заливка жидкости классов G12 и G12+, сделанной на основе этиленгликоля, цвет — преимущественно жёлтый и оранжевый;
• наилучший и самый современный вариант — антифриз G13 на основе пропиленгликоля, окрас — розовый или фиолетовый.

Цвет антифризу придают специальные красители, добавляемые производителями на свое усмотрение

Чтобы заменить тосол в контуре охлаждения ВАЗ 2106, нужно приобрести 10 литров новой жидкости и действовать согласно инструкции:

1. Пока мотор остывает, снимите пылевую защиту, расположенную под сливной пробкой радиатора. Она прикручена 4 саморезами под ключ 8 мм.

2. Откройте кран печки, подставьте под сливную горловину телообменника ёмкость и выверните пробку. Стечёт небольшое количество жидкости.

3. Снимите пробку расширительного бачка и медленно отворачивайте верхнюю крышку радиатора. Из отверстия снова побежит тосол.

4. Полностью выверните крышку и дождитесь опорожнения системы. Закрутите заглушку в сливное отверстие.

На латунных радиаторах горловина для опорожнения может отсутствовать. Тогда необходимо выкрутить температурный датчик либо снять большой нижний шланг и слить тосол через патрубок.

Чтобы при заполнении контура новой жидкостью не образовалось воздушных пробок, нужно снять шланг в наивысшей точке системы. На карбюраторных версиях это трубка подогрева коллектора, в инжекторных — дроссельной заслонки.

В процессе заливки тосола воздух станет выходить из системы через снятый патрубок, расположенный в высшей точке

Заливку выполняйте через верхнюю горловину радиатора, наблюдая за снятым патрубком. Как только из шланга потечёт антифриз, сразу надевайте его на штуцер. Затем установите пробку теплообменника и долейте жидкости в расширительный бачок. Запустите двигатель, прогрейте до температуры 90 °С и убедитесь, что корпус радиатора прогревается сверху донизу.

Видео: как правильно меняется охлаждающая жидкость на ВАЗ 2106

https://youtube.com/watch?v=IXUgwglF96A

Система охлаждения ВАЗ 2106 не требует большого внимания со стороны владельца авто. О возникающих проблемах, связанных с перегревом мотора, водителя проинформирует указатель температуры жидкости на панели приборов

При эксплуатации важно следить за уровнем антифриза в расширительной ёмкости и появлением мокрых пятен под автомобилем, указывающих на протечки
