Как самостоятельно заменить ремень грм на автомобиль форд фьюжн?

Процесс замены ГРМ ремня: советы и рекомендации

Замена ГРМ на Форд Фьюжн – непростая задача. Но если следовать алгоритму, приведенному ниже, вы должны справиться с поставленной задачей с легкостью:

Первым делом подготовьте автомобиль: установите его на смотровую яму, желательно в крытом помещении. Гараж подойдет просто замечательно.
Далее установите машину на домкрат и подымите ее переднюю часть. Вам нужно зафиксировать ее в таком положении, установить противооткатные упоры и снять правое колесо. Это позволит обеспечить прямой доступ к элементу крепления ГРМ.
Используйте второй домкрат для подъема двигателя. Сделать это необходимо на несколько сантиметров. Между домкратом и площадью картера установите деревянный брусок. Он примет на себя все усилие и не даст повредить элементы двигателя.
На крышке распределителя найдите четыре гайки и отвинтите их. На них крепится воздуховод, а также установлен шланг. Снимите обе детали и отложите в сторону. В дальнейшем они вам еще понадобятся.
На трубке гидроусилителя руля установлена фишка. Ее необходимо демонтировать.
Кроме этого, вам может помешать и расширительный бачок. Ослабьте крепления, на которых он держится, и подвиньте его в сторону.
С внутренней чаши правого колеса расположена пластиковая крышка ГРМ. Она крепится на двух болтах, поэтому снять ее не должно составить никакого труда.
Далее заберитесь в автомобиль либо сами, либо попросите напарника. Необходимо поставить передачу в положение №4 и выжать педаль тормоза. Это зафиксирует механизм в нужном положении.
Выкрутите все гайки и шпильки, которые установлены на двигателе. Предварительно убедитесь в том, что двигатель исправно и устойчиво установлен на домкрате.
Открутите болты, на которых крепится сам ГРМ. После этого можно снимать крышку, аккуратно проведя ее под гидроусилителем.
Ослабьте болт, ведь это позволит вам снять натяжитель ГРМ ремня. После этого снимите ремешок, при этом будьте предельно внимательны, чтобы шкивы не сместились со своих положений.
Позаботьтесь о том, чтобы комплект запасного ремня и ролика был у вас во время описанных выше операций. Приступайте к замене, начиная с обводного ролика, если таковой имеется в вашем новом наборе.
После того как замена элементов выполнена, можно приступать к обратной сборке системы

Она начинается с монтажа ремня.
Обратите внимание, что многие производители наносят на ремень стрелку. Ее направление после установки должно совпадать с тем, в какую сторону вращается вал.
Установка ремня имеет характерные особенности

Сначала стоит наклонить ролик, а затем продеть через него ремешок. Убедитесь, что все шкивы установлены правильно и не помешают работе системы. Не лишним будет оценить выступы с линейкой или другим измерительным прибором. Недопустим даже минимальный выступ ремня на несколько миллиметров.
Убедитесь в том, что ремень закреплен в достаточном натяжении. Это свидетельствует о том, что узел ГРМ установлен правильно. Если ремень проседает под давлением пальцев, отыщите шестигранное гнездо. При помощи ключа добейтесь подходящего натяжения на ремне.
Чтобы полностью завершить монтаж и добиться работоспособности механизма, включите пятую передачу и выжмите сцепление. Метки должны встать на место без люфта. Проверьте натяжение еще раз, после чего попытайтесь повернуть ремень перпендикулярно. Если вам это удалось, продолжайте работать с шестигранным гнездом.

Как правило, замена ремня на Ford Fusion занимает от 1 до 3 часов. Будьте уверены, что уже во второй раз вы справитесь с этой непростой задачей куда более успешно и быстро. Главное в этом деле – начать.

Какой выбрать: рекомендации по подбору

Казалось бы, что сложного в том, чтобы найти в Интернете и купить нужную деталь? Ответ лежит на поверхности – ничего. Но ГРМ автомобиля – сложная система, которая состоит из нескольких элементов, взаимосвязанных между собой. Это подводит нас к выводу, что нелишним будет подобрать детали одной фирмы, а лучше – из одной серии или модели. Например, немецкий производитель Bosch предлагает сразу несколько наборов. Вы можете подобрать комплект, состоящий из ремня и роликов, ремня, роликов и натяжителей, а также полный комплект, дополненный водяным насосом.

Как видите, такой вариант разом решает все проблемы, которые касаются совместимости и работоспособности деталей. С другой стороны, если вы являетесь опытным водителем, и в состоянии подобрать себе полный комплект деталей, то выбор остается только за вами: оригинал или аналог, дорогостоящий ремень или дешевый китайский. Приведем простой пример: можно приобрести оригинальную деталь от Ford, стоимость которой – 25 000 рублей. Ее аналог с логотипом SACHS стоит вдвое дешевле, обладая при этом такими же качественными характеристиками. Соответственно, вы переплачиваете за надпись Ford, оттесненную на ремне.

Рекомендации по обслуживанию

Производитель рекомендует осуществлять замену ременной передачи на Форд Фьюжн через каждые 160 000 км. Но не нужно забывать и о том, что ремень может износиться и раньше этого срока. Рекомендуется менять привод через 100 000 — 120 000 км, если он эксплуатируется в России. А вот в каких случаях данный расходник нужно менять раньше даже этого срока:

• если поверхность ремня выглядит изношенной, на ней заметны трещины и сколы;
• на ремне заметны масляные пятна (в этом случае меняем еще и сальники, чтобы масло не капало на новый расходник);
• структура ременной передачи начала расслаиваться;
• на торцах заметны следы разлохмачивай, стали видны отдельные нити.

При обнаружении данных дефектов ремень однозначно нужно менять. На их образование может повлиять агрессивная езда, чрезмерные нагрузки на двигатель и эксплуатация в плохих погодных условиях. Если вы решите, что производить ремонт будете сами, тогда запаситесь всем необходимым и можно начинать. А вот что нам обязательно понадобится при замене передачи:

• купленный ремень;
• натяжной ролик (если необходимость его замены будет определена при визуальном осмотре);
• динамометрический ключ;
• набор ключей и головок;
• домкрат;
• отвертки, имеющие разные виды наконечников.

Можно ли игнорировать замену ГРМ ремня?

Очень распространенный вопрос, который можно услышать от многих владельцев Форд Фьюжн. Все дело в том, что данный автомобиль – весьма надежен и зарекомендовал себя, как долговечное и качественное транспортное средство. Однако, плановая или вынужденная замена ГРМ только укрепит репутацию автомобиля на года.

Обрыв ремня или его частичное повреждение может привести к тому, что двигатель выйдет из строя с куда более серьезным диагнозом. Рекомендуется подходить к замене комплексно: менять не только ремень, но и помпу, а также ролик. Вызвано это сразу несколькими причинами: дорогостоящий ремонт элементов по отдельности не имеет смысла, не сразу заметно износ каждой детали узла и т. д. В связи с этим, чтобы сэкономить деньги и не допустить ошибочных выводов касательно состояния элементов при диагностике, рекомендуется заменять все детали ГРМ на авто.

Замена ремня ГРМ Ford Fusion

Плановая замена ремня ГРМ Форд Фьюжн обычно производится при пробегах далеко за сто тысяч километров, однако для наших регионов производитель сократил гарантированный пробег, да и поговорка “Кашу маслом не испортишь” здесь как нельзя более кстати – проще поменять, чем потом кусать себя за локти.

— Автомобиль: Форд Фьюжн — Год выпуска: 2010— Двигатель: 1.6л— Особенности ДВС: Бензин— Коробка передач: Автомат— Привод: Перед— Пробег: 73500

Первым делом загоняем автомобиль на мойку, чтобы не обтирать кузов рабочей одеждой: и не эстетично, и одежды на напасёшься, и краску поцарапаешь в два счёта.

Откидываем в сторону корпус воздушного фильтра.

Следом снимаем катушки зажигания и клапанную крышку.

Картина под капотом весьма радует, сразу видно, что масло не только меняли вовремя, но и выбирали по допуску – ни грязи, ни отложений.

На очереди ремень навесного оборудования и правая опора, не сняв которую, нельзя добраться к ремню ГРМ Форд Фьюжн.

Препятствия убраны, подбираемся к боковой пластиковой защите, она же кожух ремня ГРМ. Основная функция конструкции – защита от грязи, пыли и технических жидкостей, всё же несколько тысяч оборотов в минуту это не шутки.

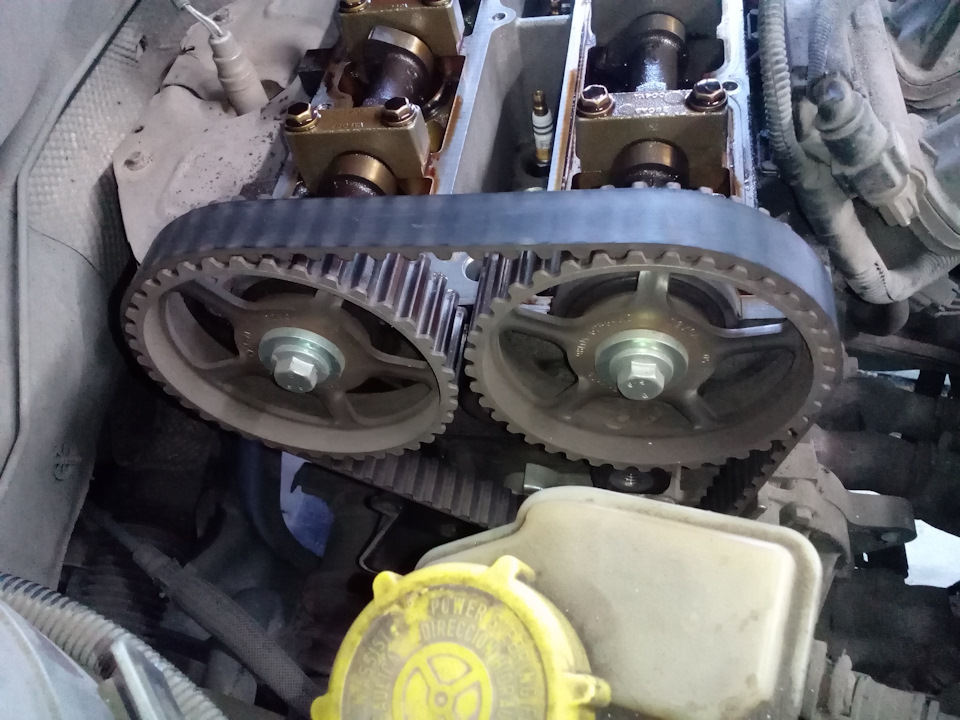

Как видим, ремень ГРМ ещё жив, пусть и потрёпан жизнью, даже маркировка сохранилась.

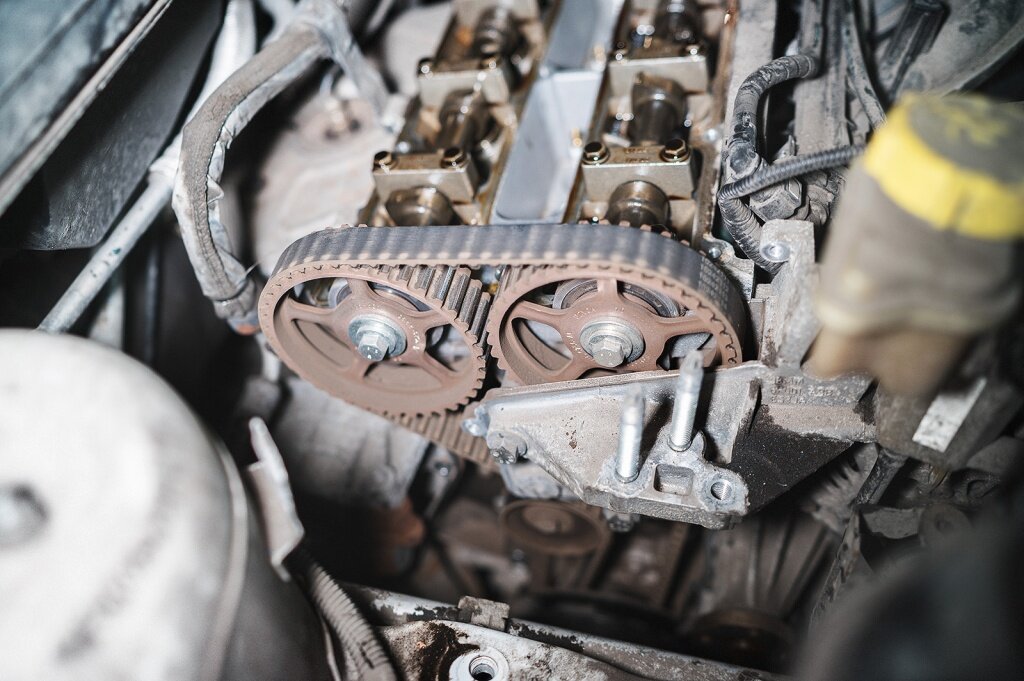

Кронштейн правой опоры мешает открутить шестерни распредвалов, поэтому его пока тоже откручиваем и откладываем в сторону.

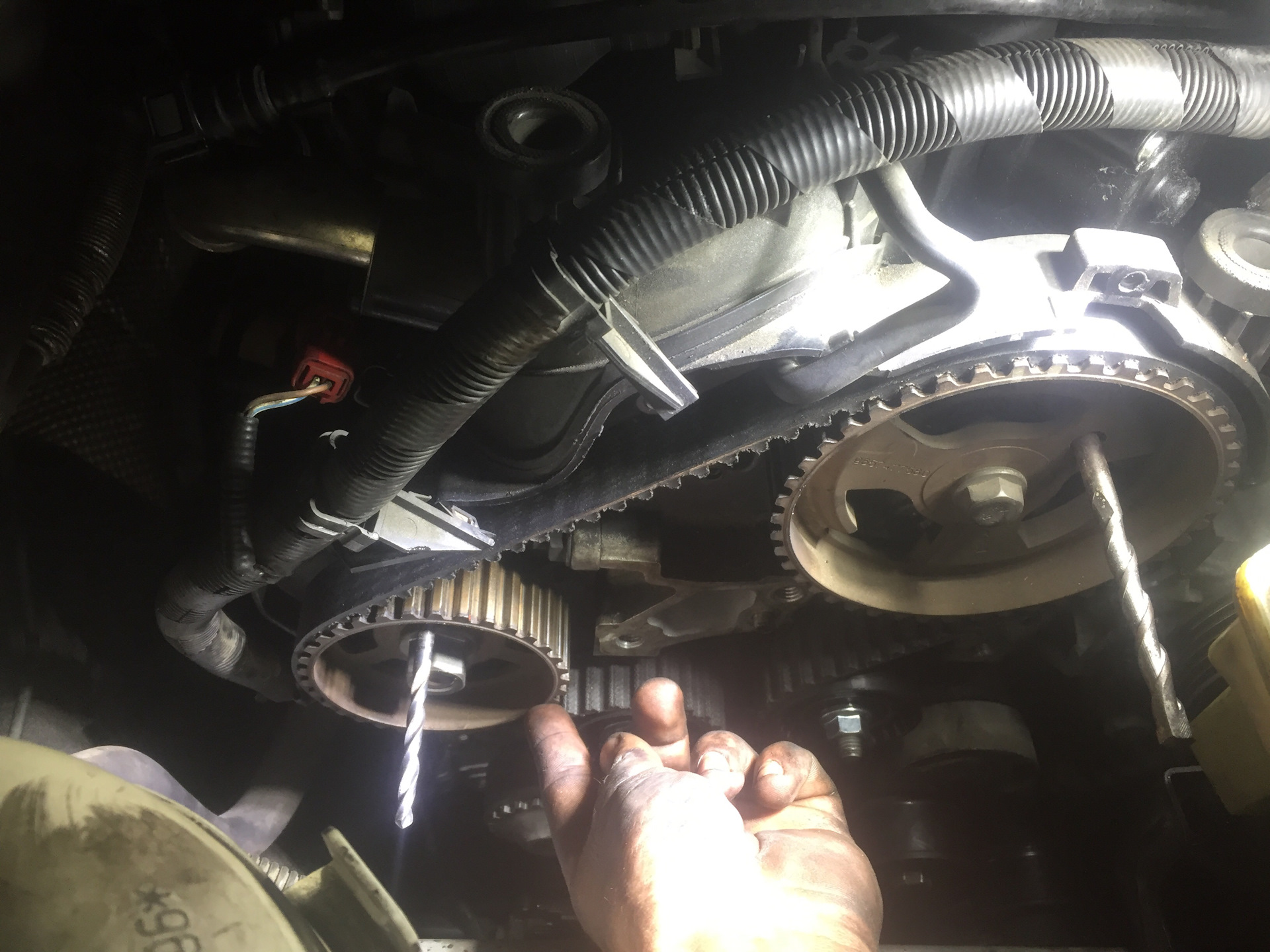

Фиксируем распредвалы при помощи специальной планки, которая вставляется с противоположной стороны от шестерен.

Повторяем процедуру для коленвала с той лишь разницей, что в качестве стопора выступает специальный винт.

Теперь можно смело менять ремень ГРМ Форд Фьюжн – метки не убегут, клапаны не пострадают. Начнём с верхней части системы газораспределения.

Снимаем шестерни распредвалов для замены сальников под ними.

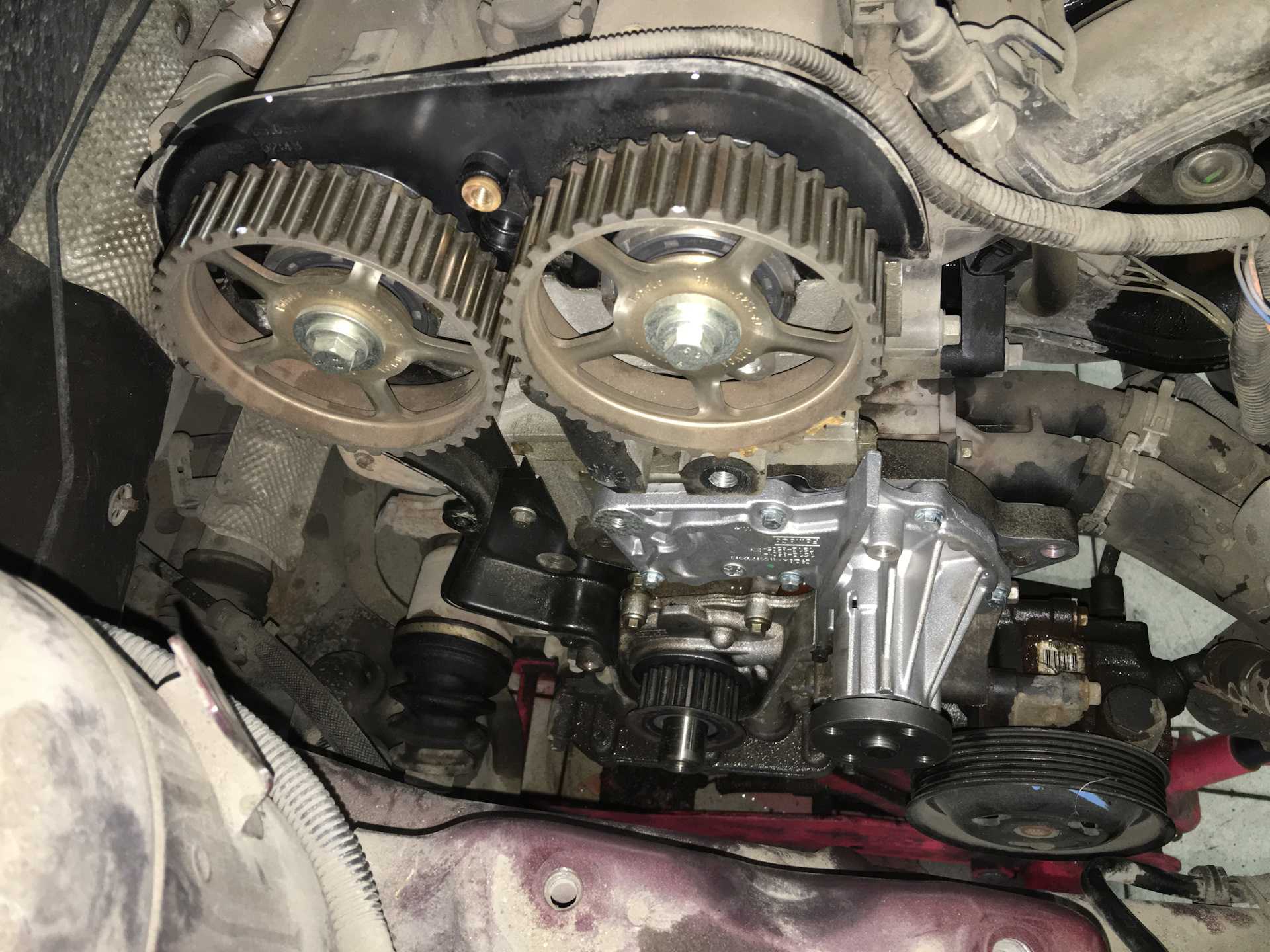

Подставляем тару и откручиваем помпу. Сколько перед этим антифриз не снимай, всё равно часть прольётся. Прямых показаний к замене водяного насоса нет, однако проще его сразу поменять раз уж мы здесь, чем потом повторять всю процедуру разборки и сборки.

Откладываем помпу в сторону. Вроде и мелочь, но в пункте приёма цветных и чёрных металлов она хорошо котируется.

Ждём пока прекратится течь антифриза – хороший повод выпить чашку кофе.

В целом процедура замены ремня ГРМ не столько сложная, сколько трудоёмкая: куча болтов, навесное оборудование, шкив коленвала, сальники, прокладки, ремни и ролики, всё попадает под раздачу.

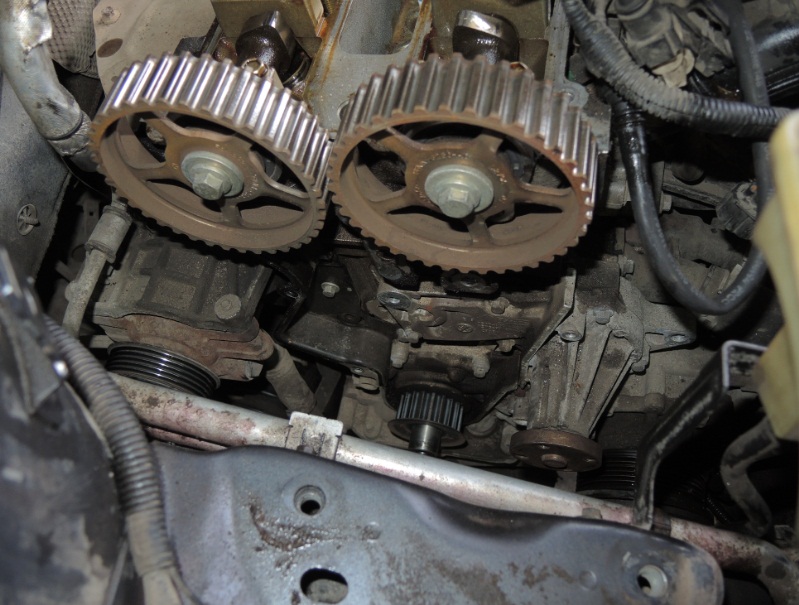

Вот он, апогей работы, контрольная точка, после которой осталось повторить те же действия, но в обратном порядке. Начнём с помпы. Прокладка, естественно, новая, поставляется в комплекте.

Для начала насаживаем помпу, наживляем болты и проверяем как стала прокладка, после чего вооружаемся динамометрическим ключом и аккуратно протягиваем соединения.

Следующий на очереди новый сальник коленвала. Производитель рекомендует оригинальные запчасти, но многие аналоги ходят не хуже, главное правильно его установить.

Аккуратно запрессовываем новый сальник, проверяем чтобы он не выступал за поверхность привалочной плоскости.

Возвращаем на место шестерню коленвала.

Переходим к замене ремня ГРМ Форд Фьюжн. Он продаётся как отдельными позициями, так и в качестве комплектов. Последний вариант не только дешевле, но в него включены натяжитель и все болты. Да-да, болты системы ГРМ одноразовые, на таких мелочах экономить нельзя.

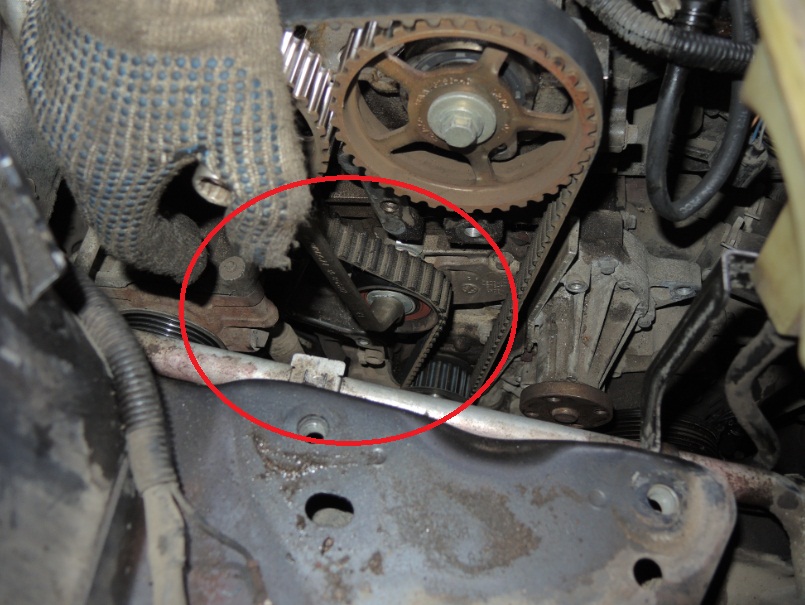

Первым делом прикручиваем натяжитель, но пока не снимаем фиксатор.

Вооружаемся новыми сальниками распредвалов. Они поставляются в специальной смазке.

Вооружаемся установочной проставкой и аккуратно запрессовываем сальники. Теперь можно не беспокоиться, что масло из старых уплотнений попадёт на ремень ГРМ и резко сократит срок его службы.

Устанавливаем на место ремень ГРМ Форд Фьюжн, после чего вытаскиваем штифт, блокирующий работу натяжителя, снимаем фиксаторы распредвалов и коленвала. Делаем несколько оборотов коленвала и на всякий случай проверяем совпадение меток. Убегать им некуда, но для успокоения совести не стоит пренебрегать процедурой.

Вопросов к работе нет, осталось поставить на место кожух ремня ГРМ.

Прикручиваем обратно шкив коленвала. Обязательно используем новый болт.

Низ собран, осталось дело за малым – за герметичностью верхней части.

Отмываем клапанную крышку, вычищаем посадочные места, ставим новую прокладку и прикручиваем крышку.

Осталось вернуть на место ремни навесного оборудования, опору, запустить двигатель и насладиться его ровной работой.

Вся процедура заняла 3 часа 30 минут , однако наша машина времени сократила её до одной минуты. Наслаждайтесь!

Когда и зачем менять?

Ременная передача постепенно изнашивается, и тогда требуется ее замена. Произвести ее можно как в сервисном центре, так и своими руками. Эта статья будет интересна тем, кто все желает делать сам. Кроме некоторой экономии средств, замена своими силами поможет приобрести опыт ремонтных работ, который так необходим каждому автолюбителю.

Нельзя сказать, что заменить ремень можно просто и быстро. Процесс это довольно сложный, но все же выполнимый. Если проявить капельку старания и в точности следовать данной инструкции, то ремень можно заменить самостоятельно. Но если полной уверенности в собственных силах нет, тогда хотя бы попросите кого-нибудь более опытного себе помочь.

Чтобы произвести замену ремня, потребуется набор инструментов и приспособлений:

• новые расходники (ремень, помпа, сальники, натяжной ролик);
• динамометрический ключ;
• прочие ключи;
• фиксатор валов;
• домкрат;
• отвертки, имеющие разные виды наконечников.

Еще один немаловажный вопрос – периодичность замены. Форд Фьюжн разрабатывался производителем для дорог Европы. Климат там мягче, чем в России, качество бензина – лучше, поэтому интервал от замены до замены может сокращаться, в зависимости от условий эксплуатации. Производитель обещает что ремень будет отлично работать, и менять его придется только после 160 000 км. Но это в Европе, а в условиях российских дорог менять данный расходник придется после 80 000 – 100 000 км.

Некоторые автолюбители недоумевают по поводу того, почему климат влияет на продолжительность эксплуатации ременной передачи ГРМ. Все объясняется достаточно просто: зимой автомобиль не получается завести сразу и нужно крутить стартер. На ремень таким образом дается дополнительная нагрузка. А если учесть, что он холодный, то это приводит к его более быстрому разрушению его структуры. Эксплуатация автомобиля в больших городах также приводят к более быстрому выходу ремня из строя. Объясняется это долгими стояниями в пробках.

Если ремень пришел в негодность, его нужно менять. Иначе он обязательно порвется. А обрыв ременной передачи послужит причиной того, что поршни столкнуться с клапанами, что приведет к загибу последних. Поршни и цилиндры от этого столкновения тоже обязательно повредятся. После этого потребуется капитальный ремонт для автомобиля. Чтобы до этого не доводить, нужно время от времени производить диагностику состояния ременной передачи и менять ее на новую, если в этом будет необходимость. Не жалейте денег и покупайте только качественные расходники, так как дешевка прослужит недолго

Обследуя ремень, обратите внимание на то, в каком состоянии находятся ролики. Если оно является неудовлетворительным, их лучше тоже заменить

Если на ремне были обнаружены подтеки масла, то это значит что нужно заменить еще и сальники. В противном случае, масло будет продолжать капать и на новый расходник, что обязательно приведет к его раннему выходу из строя, так как масло разрушает резину.

Видео «Как осуществить смену ремешка ГРМ на Ford Focus 2»

Как в домашних условиях менять ремень ГРМ на Ford Focus 2 своими силами — смотрите на видео.

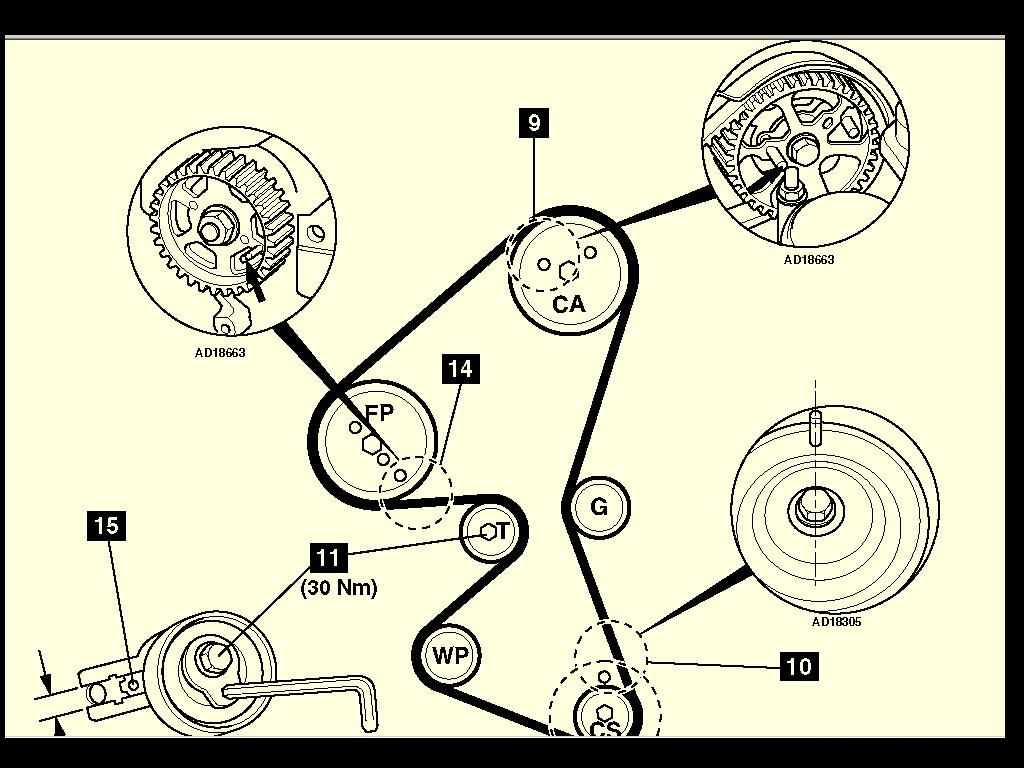

Модель:
Fiesta 1,4 TDCi; Fusion 1,4 TDCiГод:
2002-2009Двигатель:
F6JA, F6JB, F6JC

Периодичность замены:

Замена через 240 000 км или 10 лет.

Обрыв ремня:

Повреждение двигателя – ДА

Время обслуживания:

Снятие и установка: 1,80 ч

Специальный инструмент:

• Установочный палец распределительного вала Ford №21-263 (303-735).
• Фиксатор маховика Ford №21-262 (303-734).
• Установочный палец коленчатого вала ТНВД Ford №21-260 (303-732).

Специальные указания:

• Отсоедините минус аккумуляторной батареи.
• Не вращайте валы двигателя при снятом ремне.
• Демонтируйте свечи накаливания для облегчения вращения коленчатого вала
• Проворачивайте коленчатый вал только по направлению нормального вращения.
• Не вращайте коленчатый вал за шестерню распределительного вала или другие шестерни.
• Соблюдайте рекомендованные моменты затяжки резьбовых соединений.

ГРМ на Форд Фьюжн

Среди автомобилей, которые нередко нуждаются в замене ремня, стоит назвать популярный Форд Фьюжн. У каждой машины существует своя норма расстояния, через которое рекомендуется проверять ремень ГРМ на предмет поломок. В случае с этой моделью проверку ремня стоит проводить не реже, чем через каждые 60 тысяч километров пути. В среднем такое расстояние покрывается примерно за 5 лет. Самая первая замена обычно происходит на пробеге в 80 тысяч. К этой процедуре стоит относиться крайне ответственно и не откладывать ее на потом, иначе можно попасть в неприятное положение, при котором потребуется сложный и затратный ремонт двигателя.

Чтобы понять, не пришло ли время ремонта необходимо провести тщательную диагностику состояния ремня

Во время этой процедуры нужно обратить внимание на такие моменты, как:

1. следы вытекшего масла на какой-либо плоскости;
2. растрескавшаяся поверхность ремня или наличие рубцов на его сторонах;
3. расслоившиеся концы ремня.

Утечке масла следует уделить особенное внимание. Большинство составов автомобильных смазок имеют компоненты, которые могут серьезно повредить материалу ГРМ, и если не устранить неполадку, то она может привести к частой замене механизма

Установка ремня ГРМ на FORD Focus 1,41,6

Проверьте правильность установки планки (4).
Проверьте правильность установки коленчатого вала по пальцу(3)
Осторожно покачайте коленчатый вал, чтобы убедиться в касании противовесом коленчатого вала установочного пальца.
Снимите установочную планку (4).
Удерживайте зубчатый шкив распределительного вала ключом (16) Ne205-072.
Ослабьте болты (17) зубчатых шкивов обоих распределительных валов.
Осторожно сбейте зубчатые шкивы с конусных посадок на валах.
Подтяните болты (17) так, чтобы зубчатые шкивы могли вращаться свободно, но без перекосов.
Заведите в прорези распределительных валов установочную планку (4).
Наденьте ремень движением против часовой стрелки, начиная от коленчатого вала. Убедитесь в отсутствии слабины в ведущей ветви ремня.
Натяжитель типа А:
С помощью шестигранника 8 мм поверните натяжитель по часовой стрелке до совмещения отметчика (18) с прямоугольным вырезом.
Затяните болты (10) моментом 20 Н-м

Натяжитель типа В:
С помощью шестигранника 6 мм поверните натяжитель против часовой стрелки до установки стрелки (19) по центру окна.
Затяните болт (12) моментом 20 Нм.

Натяжитель типа С с 09.2003 г.:
Установите ролик натяжителя.
Затяните болты (15) моментом 20 Нм.

Все типы натяжителей: установите нижнюю крышку (7) ремня ГРМ и шкив (6) коленчатого вала.
Установите новый болт (5) шкива коленчатого вала, затяните болт моментом 40 Н м + 90°.
Натяжитель типа С с 09.2003 г.: снимите фиксатор (14) натяжителя.
Удерживайте зубчатые шкивы распределительных валов ключом (16).
Установите новые болты (17) крепления зубчатых шкивов, затяните болты моментом 60 Нм.
Снимите:
Установочный палец коленчатого вала.
Установочную планку распределительных валов.

Медленно проверните коленчатый вал на два оборота по часовой стрелке почти до ВМТ поршня первого цилиндра.
Вставьте установочный палец коленчатого вала.
Доверните коленчатый вал до упора в палец.
Проверьте возможность свободной установки планки (4).
Если планку установить не удается:
Удерживайте зубчатый шкив распределительного вала ключом (16) №205-072
Ослабьте болты (17) зубчатых шкивов распределительных валов.
Медленно вращайте распределительные валы за шестигранник (20) в нужную сторону.
Заведите в прорези торцов распределительных валов планку (4).
Удерживайте зубчатый шкив распределительного вала ключом (16) №205-072.
Затяните болты (17) зубчатых шкивов распределительных валов моментом 60 Нм.

Снимите установочный палец и планку.
Установите заглушку блока (3), затяните моментом 20 Нм.
Установите на место снятые детали.
Затяните болты (21) кронштейна правой опоры моментом 55 Нм.
Затяните крепеж правой опоры моментом 48 Нм.. Примечание: на двигателях без натяжителя ремня привода навесных агрегатов ремень устанавливается с помощью специальных инструментов

Примечание: на двигателях без натяжителя ремня привода навесных агрегатов ремень устанавливается с помощью специальных инструментов.

Руководство по ремонту Ford Focus

Итак, когда все будет готово, вы можете начать работать.

Следует отметить, что второе поколение Ford Focus. это современный автомобиль, в котором все элементы и системы взаимосвязаны.

Поэтому замена должна быть выполнена очень осторожно. Чтобы установить ремень необходимо без суеты точно, ведь если он немного поврежден, то он не будет работать полностью, и рано или поздно это приведет к более серьезному разрушению. Чтобы установить ремень необходимо без суеты точно, ведь если он немного поврежден, то он не будет работать полностью, и рано или поздно это приведет к более серьезному разрушению

Чтобы установить ремень необходимо без суеты точно, ведь если он немного поврежден, то он не будет работать полностью, и рано или поздно это приведет к более серьезному разрушению.

схема снятия крышки для ремня генератора переменного тока Ford 2

Ремень генератора заменяется следующим образом: Повесьте переднюю ось Ford Focu s2 и установите ее на крепкую опору, затем снимите колесо.

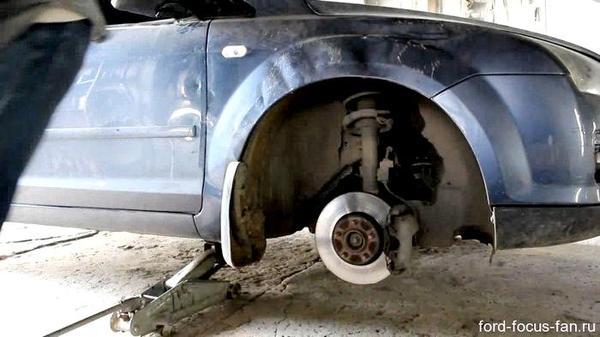

Открутить правое переднее колесо 2

Мы демонтируем облицовку крыла и защитную крышку, отвинтив крепежные болты к двигателю с помощью торцевой головки.

снимите брызговик и вытащите облицовку колесной арки

Снимите ремень, вырежьте его ножом.

мы снимаем ремень привода генератора

Это чрезвычайно важно, поскольку после его удаления повторное использование исключается, так как его установка на шкивах возможна только один раз, и его невозможно отрегулировать. Мы удаляем генератор для проверки. Мы удаляем генератор для проверки

Мы удаляем генератор для проверки

Мы очищаем шкивы генератора чистой тряпкой, чтобы избежать скольжения ремня, когда устройство

ремень для насоса и генератора

Установите новую деталь на очищенные шкивы и установите в обратном порядке.

Ford Focus 2 заменяет генераторный ремень. Посмотрите; Видео)

Процесс замены ремня ГРМ

1) Перед тем, как приступить к работе, убедитесь, что у Вас есть все приспособления, которые были описаны выше (болт М10 с резьбой с шагом 1,5 важно, чтобы его шаг резьбы был именно таким 65 мм длинной, из них 1 см должен быть обточен до 4–5 мм и 0,5 см до 0,8 мм). Планка должна быть идеально ровная, толщина 5 мм и длина не менее 20 см (я пользовался штангенциркулем, его толщина 3 мм, так же понадобилось одно полотно от ножовки). Приспособление для откручивания звездочек, представляет собой две планки, толщина которых должна быть не менее 2 мм, а длина около 30 см из стали

Приспособление для откручивания звездочек, представляет собой две планки, толщина которых должна быть не менее 2 мм, а длина около 30 см из стали.

2) Поднимаем правую сторону автомобиля, снимаем правое колесо, снимаем защиту ДВС, снимаем нижний кожух ремней (2 болта в лонжероне). Из пластиковых держателей на телевизоре вынимаем трос газа и шланги охлаждающей жидкости (если тросик газа мешает вам, то снять его можно путем сдергивания фиксатора-стопора с оси дроссельной заслонки).

3) Откручиваем болт на 10, отжимаем защелку, поднимаем бачок охлаждающей жидкости, перемещаем его, на то место, где он мешать не будет (постарайтесь не оборвать шланги).

4) Откручиваем 4 болта креплений верхней крышки ГРМ.

5) Откручиваем 9 болтов и одну шпильку-держатель клапанной крышки.

6) Сдерните подсвечники со свечей, свечу первого цилиндра нужно вывернуть (первый цилиндр, это ближайший к крышке ремня ГРМ).

7) Сдвигая влево и поднимая вверх, снимите клапанную крышку.

В первый цилиндр, через отверстие предназначенное для свечи опускаем трубочку для напитков, крутим за болт (на 17 вроде бы), коленвал (нижний шкив ремня ГУРа, помпы, генератора). Как только трубочка прекратит ползти вверх, но при этом, еще не начинает ползти вниз, вы сможете увидеть, что-то похожее на небольшой скол на шкиве коленвала, он должен совместиться с приливом на блоке.

9) Откручиваем болт на 10, который находится спереди на блоке сна против радиатора, он расположен ниже коллектора, но выше картера (он там один на 10, будьте внимательней, не ошибетесь), туда нужно вкрутить наше приспособление для фиксации коленвала, теперь коленвал крутить нельзя, так как Вы сразу обломите стопор.

10) Кулачки распредвалов первого цилиндра при правильной регулировке будут смотреть в разные стороны, хвосты валов с другой стороны имеют прорези, которые повернуты таким образом, что они параллельны плоскости ГБЦ и в них можно вставить планку 5 мм, в результате мы зафиксируем оба вала на плоскости ГБЦ.

11) Теперь движок мы зафиксировали так, как он должен быть затем собран. Эти стопоры не рассчитаны на фиксацию валов от проворачивания, задача стопоров заменить метки. Их придется вынимать перед откручиванием чего либо, но только в тех случаях, когда это приводит к проворачиванию вала.

12) Через деревяшку домкратим мотор под поддон картера, поднять его нужно не много, так, чтобы он немного поднялся на опоре. Выкручиваем 3 болта на кузове и 2 болта опоры на двигателе, после снимаем опору. Головкой Е11 выкручиваем 2 шпильки опоры из двигателя.

13) Теперь пробуем снять верхнюю крышку ремня ГРМ (снимайте аккуратно, так как на нее крепится датчик).

14) Теперь пригодится приспособление для удержания звезд, им удерживаем звезду распредвала и отворачиваем ее жалом типа торкс (звездочка), за ней отворачивается вторая.

Не забывайте следить за тем, чтоб валы оставались в нужном положении относительно плоскости ГБЦ, а так же нужно проследить за тем, совпадает ли прилив с меткой на шкиве коленвала.

15) Берем 15-й ключ с удлинителем и им тянем натяжной ролик ремешка помпы/гура/генератора, тянем по часовой стрелке, после скидываем ремень с любого шкива.

16) Берем шестигранник на 6, прокручиваем ролик натяжитель ГРМ и скидываем ремень.

17) 4 болта средней крышки ремешка ГРМ можно выкрутить, один из длиннее остальных (болты на 12).

18) Снимаем ремень.

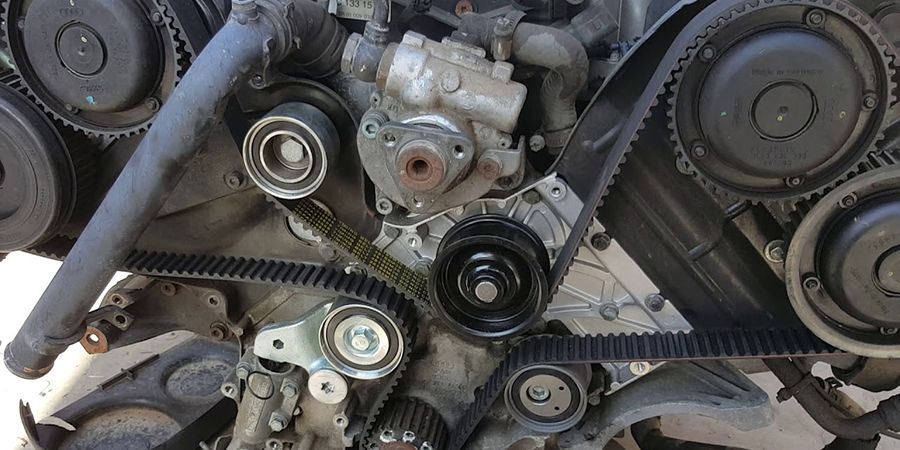

19) Устанавливаем новый ремень.

20) После того, как валы будут зафиксированы, начинаем затягивать звезды распредвалов, не забываем следить за тем, чтоб валы стояли так, как нужно, а ремень при этом, на участке звезда коленвала — паразитный ролик, от паразитного ролика до звезды, а от одной звезды до другой был натянут, оставшуюся слабину выберет ролик натяжителя, но после того, как мы его отпустим (на нем есть стрелка как его нужно фиксировать, железка должна попасть в паз).

21) Вытаскиваем фиксаторы и вращаем коленвал за болт, не забудьте проверить, совпадут ли метки снова, фиксаторы через 360 градусов вращение двигателя должны встать так как и стояли до вращения.

22) Проверили, все совпало, можно собирать обратно.

Замену ГРМ можно считать завершенной.

Меняем ремень своими силами

Сначала следует приготовить все необходимые инструменты и расходники.

Устанавливаем машину на ровную площадку.
Приподнимаем переднюю часть при помощи домкрата и снимаем правое колесо.
Теперь необходимо снять ремешки кондиционера и прочих устройств.
После этого снимается генератор, демонтируется расширительный бочок. Его не обязательно снимать с креплений, а можно лишь слегка подвинуть.
Под мотор подставляем опору. Она должна быть надежной.
Выворачиваем болты крепежа двигателя к брызговику. После этого снимаем опору передней оси.
Откручиваем необходимые болты и снимаем шкив водного насоса.
Выворачиваем 3 болта и снимаем кронштейн опоры, на которой крепится подвеска.
Снимаем корпус ГРМ. Здесь придется выкрутить несколько болтов. Ставим авто на нейтралку и выкручиваем коленвал до нужного уровня.
С блока цилиндров снимаем заглушку и устанавливаем фиксатор. В это время коленвал нужно постоянно прокручивать до тех пор, пока он ни соприкоснется со стержнем.
Распредвал не должен прокручиваться, поэтому его надо зафиксировать. Это делается при помощи устройства, которое необходимо вставить в пазы

При этом обращаем внимание на совпадение меток.
Ставим машину на ручной тормоз, чтобы зафиксировать коленвал.
Демонтируем шкив коленвала. Болт его крепежа лучше заменить на новый.
Ослабляем ролик натяжки и демонтируем ремень ГРМ.
Когда на коленвале нет ремня, он не должен прокручиваться

Обратите на это особое внимание. Иначе клапана могут деформироваться.
Теперь надеваем новый привод и совершаем остальную сборку в обратном порядке.
