Предохранители и блоки реле для renault megane ii (2003-2009) со схемами и описанием

Схема расположения предохранителей под капотом

В этом блоке находятся элементы, отвечающие за электрооборудование двигателя, наружное освещение.

Например, если перебои с освещением ближних фар, то с помощью схемы возможно без труда найти вышедший из строя предохранитель.

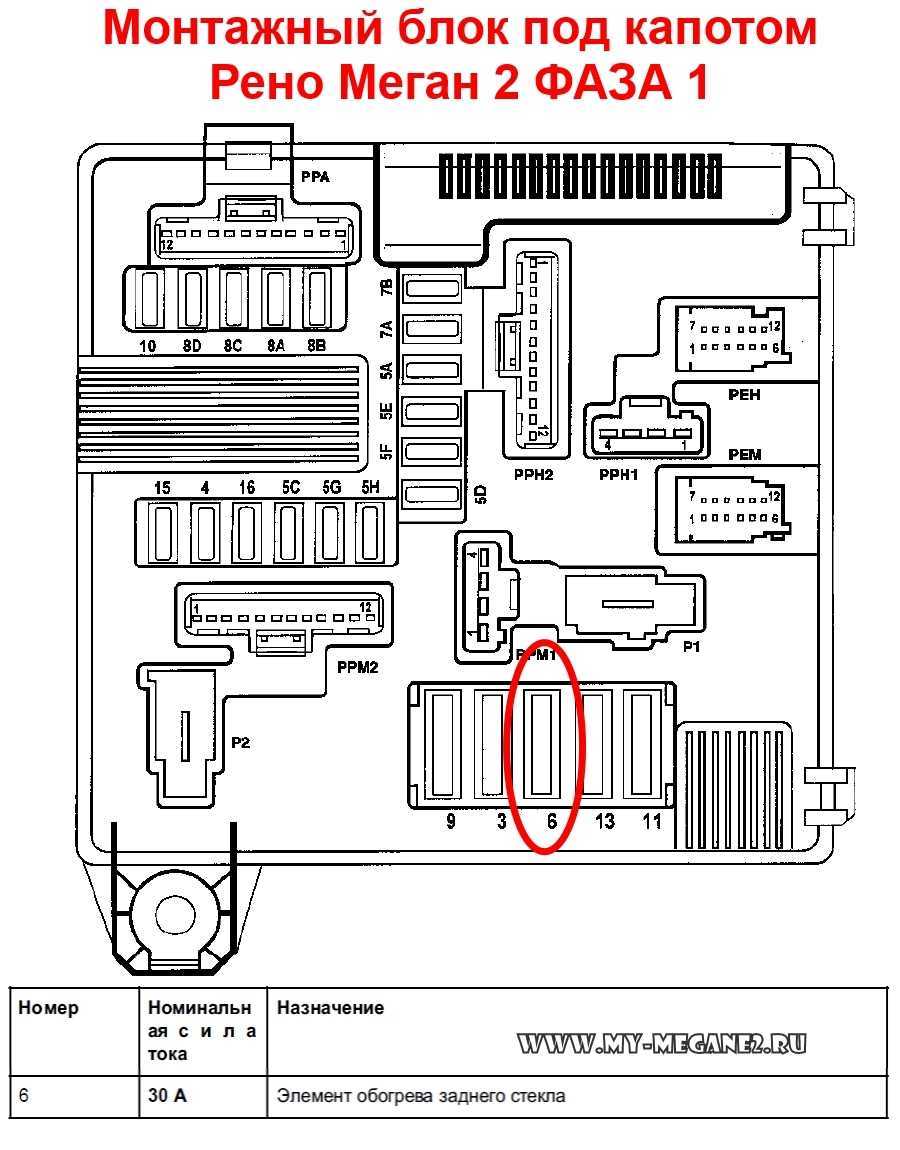

Таблица БП под капотом Renault Megane 2

LPG имеет коричневый цвет, отвечающий за климат-контроль в салоне авто, прикуриватель, кнопку выключателя аварийной сигнализации, и центрального замка. Маркировки RRG и RPD красного цвета в ответе за лампу дальнего света левой и правой фары соответственно. Предохранители, которые находятся под капотом, отвечают за все световые приборы, стеклоочиститель, питание сжиженным газом.

Как снять блок предохранителей на Renault Megane 2 и Scenic 2:

Снять блок предохранителей автомобилей Renault Megane 2 и Scenic 2 достаточно просто:

1)
Для начала снимем боковую панель около руля.

2)
Снимаем боковую панельку.

3)
Снимаем панель с кнопками и отсоединяем тоненькой отверткой или с помощью шила разъем питания.

4)
Откручиваем болты и извлекаем панель под рулевой колонкой.

5)
Теперь можем посмотреть на салонный блок.

6)
Необходимо нажать на защелку и вытащить этот блок.

7)
Перед нами выпавший блок с реле и предохранителями. Преступаем к извлечению его из-под капота.

Нужно открыть капот и снять пластмассовую пластину, затем отвинтить 2 болта защитной крышки, ведь именно там расположен блок предохранителей.

9)
Вытаскиваем аккумуляторную батарею, ЭБУ, площадку под АКБ, крышку предохранителей, вытягиваем плату.

11)
Снимаем клеммы аккумулятора.

12)
Вытаскиваем аккумулятор.

13)
Необходимо открутить крепящие болты ЭБУ машины. Первым откручивается верхний болт, а затем уже нижний.

14)
Аккуратно отсоединить разъемы – 3 штуки, идущие к блоку управление.

15)
Снимаем ЭБУ.

16)
Откручиваем болт и снимаем блок предохранителей.

17)
Блок сидит плотно, поэтому тянуть нужно потихоньку.

18)
Отсоединяем клеммы, чтобы полностью вытащить блок.

19)
Так выглядит блок предохранителей сверху.

20)
А вот так снизу.

Если в один не прекрасный день все же на Renault Megane начала давать сбой электрика, то стоит запомнить, что предохранители, отвечающие за свет, климат-контроль, стеклоочистители расположен в блоке предохранителей возле аккумулятора. Проблемы в салоне автомобиля решаются снятием боковой панели, панели с кнопками и панели под рулевой колонкой.

Меган 2.Спрашивает
: Жуков Виктор.Суть вопроса
: Где находится реле стартера на Рено Меган 2?

Здравствуйте, подскажите, где находится реле стартера на Рено Меган 2, сетую на него так как при повороте ключа слышен своеобразный щелчок и дальше ничего не происходит, и машина не заводится, подскажите пожалуйста, как быть, что проверить?!

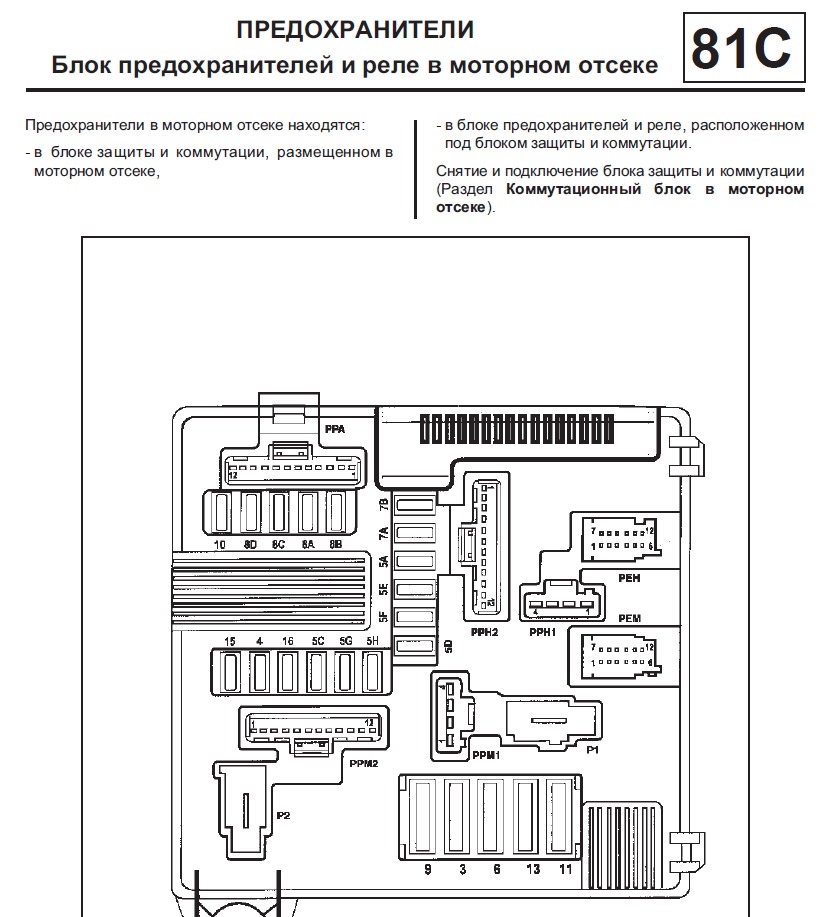

Блоки с предохранителями под капотом

Под капотом рено меган 2 поколения находятся 3 блока с предохранителями. Как к ним добраться можете посмотреть в данном видео.

Плавкие вставки на аккумуляторе

Данный блок расположен на плюсовой клемме аккумуляторной батареи.

1. 30А — Электронный блок управления в салоне
2. 350 А — автомобиля с бензиновым двигателем, 400 А — автомобиля с дизельным двигателем — Коммутационный блок моторного отсека
3. 30А — Коммутационный блок моторного отсека

Коммутационный блок

Фото — схема

Описание

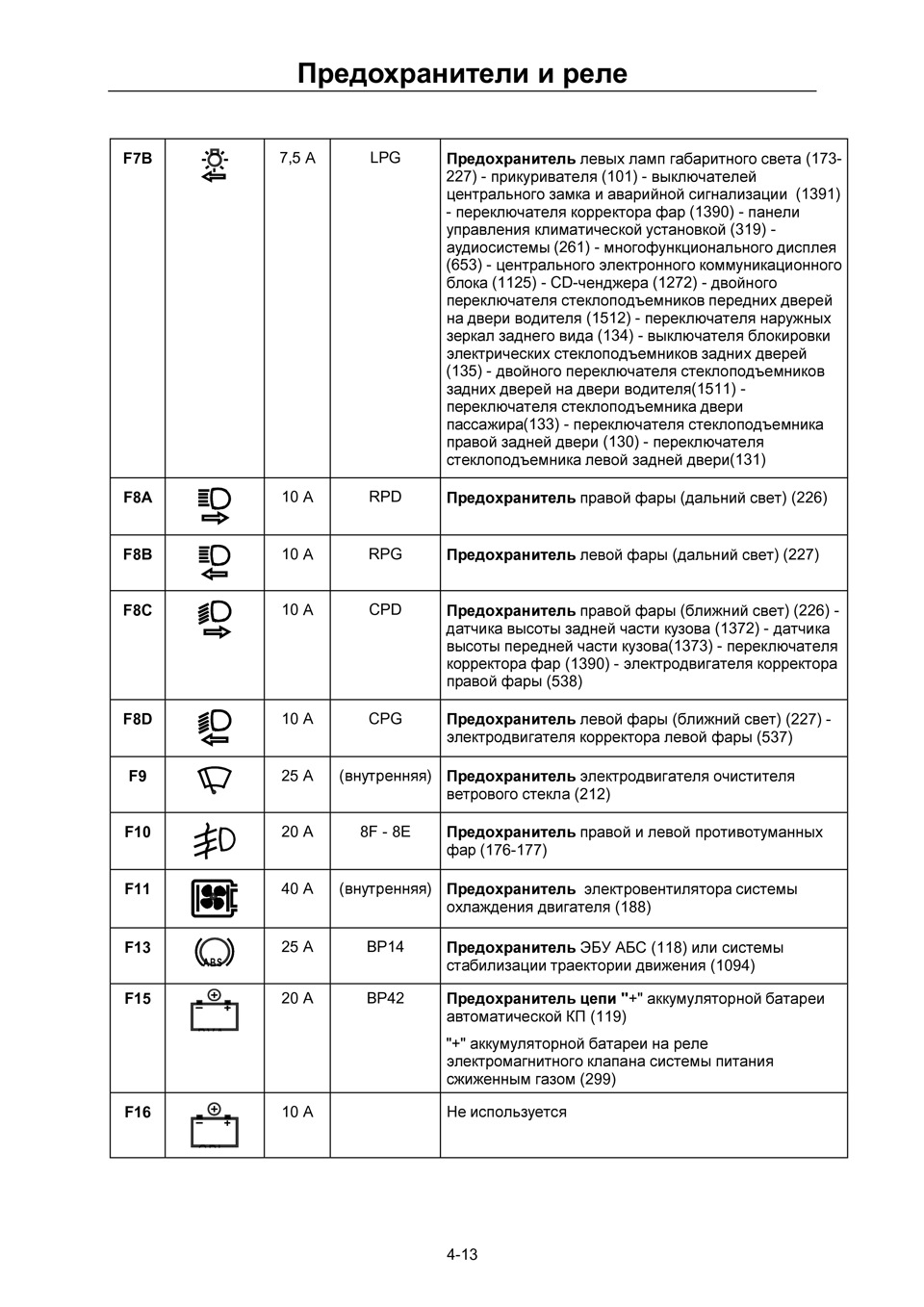

1	7,5А Лампа габаритного огня левой блок-фары, прикури­ватель, выключатель центрального замка и аварий­ной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондициони­рования) и вентиляции
2	10А Лампа дальнего света левой блок-фары
3	10А Лампа дальнего света правой блок-фары
4	10А Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор коррек­тора света фар, электродвигатель корректора пра­вой блок-фары
5	10А Лампа ближнего света левой блок-фары, электро­двигатель корректора левой блок-фары
6	20А Лампы противотуманных фар
7	7,5А Лампа ближнего света правой блок-фары, правый габарит, индика­тор положения селектора автоматической коробки передач, блок управления стеклоподъемниками всех дверей
8	15А Запорный электромеханизм противоугонного устройства рулевой колонки
9	5А Модуль подушки безопасности водителя, электро­усилитель рулевого управления
10	7,5А Индикатор положения селектора автоматической коробки передач, диагностический разъем
11	5А Электромеханизм противоугонного устройства ру­левой колонки
12	5А Автоматическая коробка передач
13	10А Блок управления системой питания сжиженным газом
14	10А Лампы света заднего хода
15	20А Реле электромагнитного клапана системы питания сжиженным газом
16	10А Электромагнитная муфта компрессора кондиционера
17	10А Резерв
18	40А Электровентилятор системы охлаждения двигателя
19	25А Блок управления ABS
20	30А Обогрев стекла двери задка
21	25А Реле стартера
22	25А Электродвигатель стеклоочистителя ветрового окна
23	25А Резерв

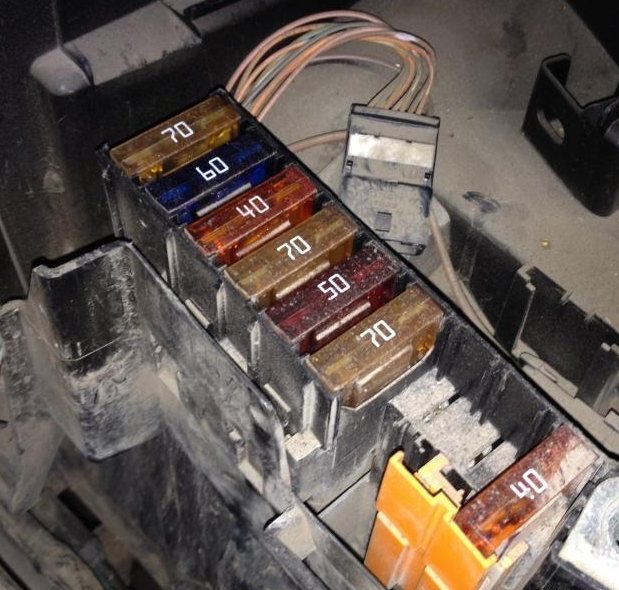

Блок силовых предохранителей

Находится под коммутационным блоком.

Схема

Обозначение

1	70А Реле дополнительного подогрева 2
2	60А Монтажный блок предохранителей и реле в салоне
3	40А Реле дополнительного подогрева 1
4	70А Электроусилитель рулевого управления
5	50А Блок управления ABS
6	70А Монтажный блок предохранителей и реле в салоне
7	20А Реле подогрева топливного фильтра дизельного двигателя
8	70А Блок управления предпускового подогрева
9	Не используется

Расположение и схема БП

Далее предлагаем вам узнать, где находятся и какие функции выполняют предохранители на БП в автомобилях Рено второго и третьего поколения. В обеих моделях автомобилей основной БП расположен на левой стороне торпеды. Чтобы добраться до него с водительского места, нужно на панели приборов с левой стороны под рулем снять крышку.

Кроме того, в машинах французского производителя есть еще один БП, который установлен в моторном отсеке. Его схема также будет описана ниже. Несмотря на одинаковое местонахождение БП, схемы в обеих моделях авто отличаются друг от друга, поэтому мы рассмотрим их описание отдельно.

Можете ли вы самостоятельно заменить блок предохранителей?

Опрос

• Да
• Нет

Загрузка …

Меган 2

Ниже представлена схема БП для автомобиля Рено Меган 2, находящего в салоне транспортного средства.

Схема БП в автомобиле Рено Меган 2, установленного в салоне

Маркировка	Предназначение
С	Данный компонент определяет работоспособность вентилятора отопителя системы.
D	Устройство обеспечивает функционирование электрических стеклоподъемников, установленных на задних пассажирских дверях.
E	Отвечает за работу люка крышки.
F	Обеспечивает работу системы ABS.
G	Этот компонент является многофункциональным и отвечает сразу за несколько устройств: за работу аудиосистемы; устройство омывателя фар; устройство омывателя стекол; прикуривателя; обогрев сидений; сигнализацию.
H	Обеспечивает функционирование стоп-сигналов.
L, M	Данный компонент обеспечивает работу стеклоподъемников передних дверей.
N	Обеспечивает функциональность панели приборов, мультимедийной системы, а также устройства регулировки зеркал заднего вида.
O	Этот компонент обеспечивает функционирование звукового гудка.
P	При выходе из строя этого компонента работа дворника заднего стекла невозможна.
R	Отвечает за работу климатической установки.
S	Обеспечивает функциональность датчика измерения температуры в салоне автомобиля.
T	Обогревает передние сидения.
U	Отвечает за одновременную блокировку всех дверей авто.
W	Обогревает зеркала заднего вида.
A	Реле электрического стеклоподъемника.

Ниже описан блок, находящийся под капотом, а также назначение его компонентов. Именно в этом БП расположен предохранитель ближнего света и других оптических приборов.

БП в Рено, расположенный в моторном отсеке

Описание элементов БП

Описание элементов БП

Меган 3

Далее предлагаем вам ознакомиться со схемой БП в автомобиле Рено Меган 3. Этот БП установлен в салоне авто.

БП Рено, расположенный в салоне

Обозначения каждого компонента указаны ниже.

Описание элементов БП

Описание элементов БП

Описание элементов БП

Ниже представлена схема БП, установленного в моторном отсеке авто. Предлагаем ознакомиться со схемой и описанием компонентов.

Электрическая схема расположения элементов на БП, установленном под капотомНазначение компонентов БП, который находится в моторном отсеке

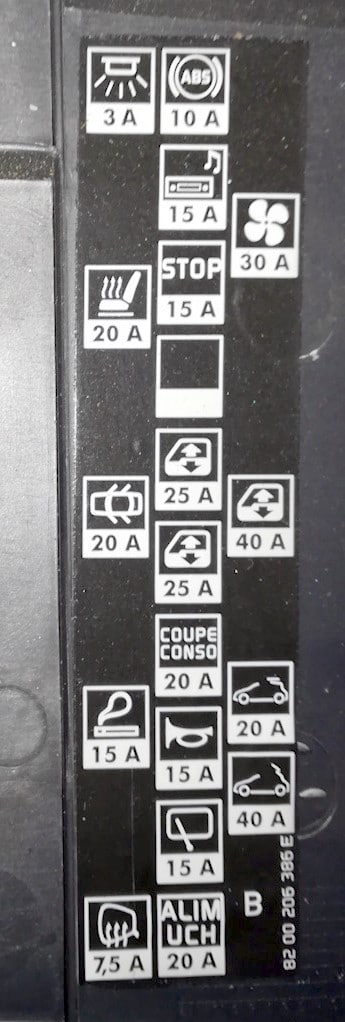

Passenger compartment

The main fuse box in the passenger compartment is located in the lower left part of the dashboard, behind the protective cover.

On its reverse side there will be up-to-date information with a decoding of the scheme.

Example circuit

Diagram

Designation

1	Reserve
2	Reserve
3	Reserve
4	3A Blower motor and interior temperature sensor, interior rearview mirror, rain and light sensors
5	20A Heated driver’s and front passenger’s seats
6	20A Electric locks for all doors
7	15A Cigarette lighter
8	7.5A Heated exterior mirrors
9	10A ABS control unit
10	15A Head unit of the audio system, on-board computer, electric motor for headlight washers, windshield and tailgate glass (hatchback, station wagon), fuel heating (K9K engine), control unit for heating (air conditioning) and interior ventilation, alarm control unit
11	15A Stop light
12	Reserve
13	25A Motor glass driver’s door lifter
14	25A Motor glass front passenger door lifter
15	20A Instrument cluster, electric drive of outside mirrors
16	15A Horn, diagnostic connector, electric windshield wiper motor
17	15A Rear door wiper motor
18	20A Control unit for electrical equipment of the passenger compartment, relay of additional equipment
19	30A Electric motor for heating (air conditioning) and interior ventilation
20	40A Electric motors glass rear doors
21	20А 40А Electric sunroof motor, electric folding roof
R1	Relay for electric motors glass lifters of all doors
R2	Relay accessories

Under the panel, individual relays can be installed outside of this box, for example on the accelerator pedal holder # 1524-40A – Brake light controlled by ESP ECU or auxiliary heating relay – on the left side of the passenger compartment blower unit.

Also, We have posted a video on our YouTube channel. Watch and subscribe.

Ремонт стартера Megane 2 своими руками

Перед разборкой стартера Megane 2 запаситесь всем необходимым инструментом:

• гаечные ключи на 10 мм и на 13 мм;
• ключ Торкс (звёздочка) Т20;
• плоская отвёртка;
• молоток среднего размера;
• паяльник с припоем и канифолью;
• небольшой кусок трубы (подойдёт старая торцевая головка);
• герметик (если его нет, можно использовать термоклей);
• наждачная бумага;
• напильник;
• ветошь.

Проверка и ремонт

Процесс ремонтных работ со стартером Renault Megane 2 не сложен:

• Осматриваем щёткодержатель и замеряем на нём высоту щёток. Если намерили 7 мм или меньше — щёткодержатель пора менять.
• Омметром проверяем держатели в изоляции на предмет замыкания с корпусом. Показатели сопротивления на стартере Renault Megane должны быть стремящимися к бесконечности.

• Осмариваем цапфы и шлицы якорного вала. На них не должно быть задиров, забоин и глубоких царапин. Не должно быть и сильного нагара. Слабые следы обгорания можно удалить ветошью, пропитанной бензином и мелкой наждачкой.
• Омметром проверяем сопротивление обмотки якоря. Оно тоже должно быть стремящимся к бесконечности.
• Попробуйте переместить якорь. Он должен сдвигаться без усилий.
• С помощью омметра убеждаемся в наличии контакта между контактными болтами и их пластиной.
• Инспектируем привод. Шестерня не требует замены, если без усилия крутится, но при этом не проворачивается назад, а её зубья не имеют следов сильного износа. Если хотя бы одно из этих условий не соблюдено – нужна замена шестерни привода.
• Проверяем приводной рычаг стартера Megane 2. Он должен быть без повреждений, а пазы вилок – без износа.
• Бендикс стартера Renault Megane 2 не нуждается в дополнительной смазке на протяжении всего времени эксплуатации. Но с него надо счищать грязь. В процессе чистки не используйте чистящие вещества, способные вымыть смазку, находящуюся внутри муфты.

Какие детали чаще всего выходят из строя

После продолжительной службы полететь могут и следующие детали, играющие немаловажную роль: вентилятор, компрессор кондиционера. Возможны случаи загорания airbag, что свидетельствует о поломке. Для того, чтобы датчик погас, необходимо осмотреть электроразъём, который вы обнаружите под водительским сидением. Во избежание лишних затрат на ремонт вашего друга на колесах можно выполнять определённые операции. К примеру, прочищать проёмы водостоков, находящиеся впереди лобового стекла. Тем не менее, предохранитель становится головной болью многих автовладельцев. И порой встаёт такой вопрос: а как же заменить предохранитель печки? Ведь изначально его нужно ещё и найти. Об этом ниже.

Руководства по ремонту

Официальная программа Схем электрооборудования на автомобиль Renault Megane II, кузов B,C,S 84 (Версия кузова — седан, универсал, купе), техническая нота NT8299A, Visu v3.0 от 2005.11.28, 2006 модельный год.

Название: Электросхемы Renault Megane II седан, универсал, купе Год выпуска : 2005 Автор : Renault Формат : образ диска ISO Качество : eBook (изначально компьютерное) Язык: Русский присутствует Размер архива: 141.68 MB

1. Установка схем не требуется. 2. Для использования схем нужно открыть образ, а затем кликнуть флаг страны для выбора языка. 2а. Если открытии образ не запустился автоматически, требуется открыть в ручную, и запустить файл INDЕХ.НТМ 3. Подробная инструкция по использованию схем есть внутри — кликните иконку с вопросительным знаком. 4. Комплект схем содержит схемы для различных вариантов комплектаций машины. Обычно предлагается несколько вариантов схем, для которых указываются буквено-цифровые обозначения двигателей, КПП и уровней комплектации отдельных узлов и подсистем. Перед использованием схем узнайте кодовое обозначение двигателя и КПП. Обозначения уровней комплектаций для различных узлов и подсистем можно посмотреть в документе «Перечень сокращений» — нажмите иконку с раскрытой книгой и выберите из списка «Перечень сокращений».

Коммутационный блок Рено Меган 2

Данный блок находится в левой части подкапотного пространства и закрыт защитной крышкой.

В зависимости от комплектации автомобиля сняв защитную крышку сможете сразу заменить нужный предохранитель. В некоторых комплектациях понадобится еще разобрать некоторые детали:

• снимаем аккумулятор и откручиваем крепления с его подставки, добираемся к ЭБУ.
• откручиваем и его крепление и отодвигаем в сторону. Убираем воздуховод, около радиатора, и поднимаем вверх держатель ЭБУ.
• в самом блоке отучиваем болт. И теперь можем выдвинуть блок. Не забывайте отсоединять фишки питания.

Схема блока предохранителей под капотом Рено Меган 2 вариант 1

Описание

1	7,5А Лампа габаритного огня левой блок-фары, прикури­ватель, выключатель центрального замка и аварийной сигнализации, регулятор корректора света фар, блок управления системой отопления (кондициони­рования) и вентиляции
2	10А Лампа дальнего света левой блок-фары
3	10А Лампа дальнего света правой блок-фары
4	10А Лампа ближнего света правой блок-фары, передний и задний датчики высоты кузова, регулятор корректора света фар, электродвигатель корректора правой блок-фары
5	10А Лампа ближнего света левой блок-фары, электро­двигатель корректора левой блок-фары
6	20А Лампы противотуманных фар
7	7,5А Лампа ближнего света правой блок-фары, правый габарит, индика­тор положения селектора автоматической коробки передач, блок управления стекло подъемниками всех дверей
8	15А Запорный электро механизм противоугонного устройства рулевой колонки
9	5А Модуль подушки безопасности водителя, электро ­усилитель рулевого управления
10	7,5А Индикатор положения селектора автоматической коробки передач, диагностический разъем
11	5А Электро механизм противоугонного устройства ру­левой колонки
12	5А Автоматическая коробка передач
13	10А Блок управления системой питания сжиженным газом
14	10А Лампы света заднего хода
15	20А Реле электромагнитного клапана системы питания сжиженным газом
16	10А Электромагнитная муфта компрессора кондиционера
17	10А Резерв
18	40А Электро вентилятор системы охлаждения двигателя
19	25А Блок управления ABS
20	30А Обогрев стекла двери задка
21	25А Реле стартера
22	25А Электродвигатель стеклоочистителя ветрового окна
23	25А Резерв

Схема блока предохранителей под капотом Рено Меган 2 вариант 2

Описание

1	10А Предохранитель правых ламп габаритного света (172-226) — выключатель регулятора-ограничителя скорости движения (1081)- выключатель системы стабилизации траектории движения (1106) — указателя положения рычага селектора АКП (1129)- выключатель обогрева левого сиденья (1514) — выключатель обогрева правого сиденья (1513) — выключателя жесткой складной крыши
2	10А Предохранитель левых ламп центрального электронного коммуникационного блока габаритного света (173-227) — прикуривателя (101) — выключателей электро замков дверей и аварийной сигнализации (1391)- переключателя корректора фар (1390)- панели управления климатической установкой (319) — аудиосистемы (281) — многофункционального дисплея (653) — центрального электронного коммуникационного блока
3	10А Предохранитель правой фары (ближний сеет) (226) — датчика высоты задней части кузова (1372) — датчика высоты передней части кузова(1373) — переключателя корректора фар (1360) — электродвигателя корректора правой фары (538)
4	10А Предохранитель левой фары (ближний свет) (227)- электродвигателя корректора левой фары (537)
5	20А Предохранитель правой и левей противотуманных фар (176-177)
6	10А Предохранитель левой фары (дальний свет)
7	10А Предохранитель правой фары (дальний свет)
8	25А Предохранитель ЭБУ АБС (113) или системы стабилизации траектории движения (1094)
9	25А Электродвигателя очистителя ветрового стекла
10	5А Предохранитель цепи «+» после замка зажигания на подушки безопасности и электро усилитель рулевого управления (756-1232)
11	15А Предохранитель электро замка рулевой колонки
12	Резерв
13	Резерв
14	15А Системы впрыска, Реле защиты
15	10А Резерв
16	5А АКП
17	7,5А Предохранитель ‘+» после замка зажигания в салоне: указателе положения рычага селектора (1128) — переключатель режимов переключения передач АКП (129) — выключателе регулятора- ограничителя скорости движения (1081) — органы управления инструктора на учебном автомобиле (459) — блок предохранителей и реле в салоне (260) — реле дополнительного подогрева 1 (1067) — реле дополнительного подогрева 2 (1088)- разъем диагностики (225)- микрофон гарнитуры ‘ свободные
18	5А Электро замок рулевой колонки
19	10А Лампы заднего хода
20	20А Реле подогрева топлива
21	15А Насос омывателя топлива
22	10А Муфта компрессора кондиционера
23	30А Элементы обогрева заднего стекла

Где находится блок предохранителей Рено Меган 3 схема и назначение предохранителей

Предохранители нексия

Блок предохранителей Меган 3: где находится, схема и предназначение

Блок предохранителей — это неотъемлемый элемент электронных систем любого современного автомобиля. Именно от состояния плавких элементов зависит, насколько эффективно каждая система будет защищена от мощностных перегрузок и, как и следует ожидать, сколько прослужит тот или иной электронный помощник. О том, как такая система встроена на Рено Меган третьего поколения, читайте далее.

Внутренняя электроника

За эту часть электронных систем отвечает блок, находящийся в салоне. Его расположение – в небольшой нише у левой ноги водителя, которая защищена от механических повреждений небольшой пластиковой крышкой, закрывающейся при помощи нескольких защелок.

Если судить по схеме, здесь находятся предохранители, отвечающие за всю внутреннюю электронику машины, которая не касается работы двигателя, коробки передач и системы зажигания. Всего в салоне Меган находятся 19 плавких элементов, имеющих удельные силы тока, равные 10, 15, 25 и 30 ампер, в зависимости от назначения каждой системы и ее мощности.

Так, судя по схеме, под номером 2 располагается плавкий элемент силой тока в 25 ампер. Он отвечает за работу штатного стоп-сигнала, который расположен на заднем стекле. Выше него, под номером 3, располагается предохранитель механизма электромеханического блока всех дверей из салона.

Помимо этого, стоит обратить внимание на 6 ячейку. Стоит проверить состояние плавкого элемента, находящегося в ней, если отказали оба указателя поворота. К слову, для этого желательно запастись предохранителем на 15А

В 19 гнезде следует искать ячейку, соответствующую прикуривателю. Для розетки, находящейся в салоне, необходим 15-амперный элемент, устанавливающийся аналогично остальным

К слову, для этого желательно запастись предохранителем на 15А. В 19 гнезде следует искать ячейку, соответствующую прикуривателю. Для розетки, находящейся в салоне, необходим 15-амперный элемент, устанавливающийся аналогично остальным.

Чуть выше прикуривателя, в 18 гнезде, находится предохранитель дополнительной розетки питания, находящейся у ног задних пассажиров. По аналогии с водительским разъемом, предохраняет от перегрузки эту систему плавкий элемент силой тока 15 ампер.

Электроника двигателя

Для электронных систем двигателя машины, а также систем зажигания, управления трансмиссией и свечами накала у дизеля существует свой блок, находящийся под капотом Рено Меган.

Чтобы добраться до него, необходимо найти небольшой щиток с правой стороны, около аккумуляторной батареи. Открутив несколько винтов, можно смело открывать крышку и, вооружившись схемой, производить замену необходимого элемента.

Самой главной в блоке является ячейка под номером 30. Здесь находится элемент, отвечающий за работу стартера

Именно потому, если машина отказывается заводиться, стоит обратить внимание именно на него. Кроме этого, в 20 ячейке находятся предохранители топливного модуля и катушки зажигания, которые обеспечивают постоянную мощность искры при старте. В 5 ячейке можно обнаружить штекер, отвечающий за работу ЭБУ и его постоянное функционирование

В 5 ячейке можно обнаружить штекер, отвечающий за работу ЭБУ и его постоянное функционирование.

Большое значение имеет также часть, отвечающая за работу наружного освещения, которое включает в себя ближний и дальний свет фар, габаритные и противотуманные огни.

Так, в ячейке номер 1 находится плавкий элемент, отвечающий за работу всего наружного освещения и части индикаторов и подсветок салона, включая кнопки стеклоподъемников. прикуриватель и лампы климат-контроля и аудиосистемы.

Кроме этого, 4 ячейке соответствует исправная работа передних противотуманных фар, если они предусмотрены комплектацией. Рядом с ней, в 5 и 6 разъемах заключается работа ближнего и дальнего света в автомобиле

Также стоит обратить внимание на 7 разъем: он отвечает за исправную работу блока диагностического разъема, реле обогрева заднего стекла хэтчбека и универсала и работу селектора автоматической трансмиссии. В 16 ячейке можно обнаружить источник неисправности сигналов торможения, электрического усилителя руля и некоторых дополнительных электронных систем

Подводя итоги

Блок предохранителей на Рено Меган представляет собой крайне важную систему, отвечающую за исправную работу большинства электронных помощников водителя. Зная функции каждого элемента, можно безошибочно определять источники неисправности и устранять недочеты, связанные с электроникой автомобиля.

Реле Меган 2

Если предохранители преимущественно защищают маломощное оборудование машины, релейные переключатели устанавливаются для подачи напряжения на энергоемкие потребители и приборы.

Устанавливается в моторном отсеке отдельно от всего блока. Искать элемент следует на салонной переборке.

Топливный насос

Релюшка находится возле агрегата. На дизельных двигателях Сценик, также имеется подогрев фильтра. Деталька смонтирована на позиции 7 под капотом машины.

Реле стартера

Выключатель находится на правом крыле машины. В некоторых комплектациях устройство устанавливается в блоке под номером 4. Втягивающее реле на конвейер компании поставляет фирма Валео. Узел стандартно монтируется в корпусе пусковой установки.

Реле дворников

Система управления стеклоочистителями построена на двух независимых магистралях. Реле мотора дворников устанавливается под приборкой либо в моторном отсеке со стороны аккумулятора.

Реле стеклоподъемника

Подача напряжения на стеклоподъемники находится под приборкой на позиции 1. Регуляторы положения стекла устанавливаются в блоке управления под обшивкой машины.

Стеклоочиститель

Реле дворников смонтировано под приборной доской со стороны водителя. Его можно найти по характерным щелчкам при активации.
