Метки зажигания. как правильно выставить зажигание на автомобиле

Датчики и метки системы зажигания

Для правильной работы системы зажигания компьютеру необходимо считать правильную информацию с датчиков. В последующем эта информация обработается в соответствии с топливными картами, зашитыми в инжектор.

Основной сигнал поступает от датчика коленвала. Этот датчик показывает, в каком положении находится коленвал в данный момент времени и ориентируясь на него, рассчитывает, в какой момент надо впрыснуть топливо, и в какой момент поджечь это самое топливо, в зависимости от оборотов двигателя, которые также определяются по этому датчику.

1 – задающий диск коленчатого вала; 2 – датчик положения коленвала; 3 – угол поворота коленчатого вала; 4 – выходной сигнал датчика положения коленвала

А вот так выглядит типичный сигнал, получаемый компьютером с датчика коленвала

Обратите внимание на 270°- это как бы нулевая точка, показывающая компьютеру, что произведён оборот двигателя и начинается новый цикл. Достигается это за счёт отсутствия зуба на задающей звёздочке коленвала. Как выставить угол зажигания? На системах с электронными системами управления зажиганием это можно сделать с помощью компьютерной диагностики, которая подключается к Электронному Блоку Управления (ЭБУ) или «мозгам» автомобиля

И там можно посмотреть, как работает двигатель в реальном времени- какие сигналы поступают с датчиков, какие обороты двигателя, расход топлива, момент впрыска, угол опережения зажигания и другие входные и выходные данные

Как выставить угол зажигания? На системах с электронными системами управления зажиганием это можно сделать с помощью компьютерной диагностики, которая подключается к Электронному Блоку Управления (ЭБУ) или «мозгам» автомобиля. И там можно посмотреть, как работает двигатель в реальном времени- какие сигналы поступают с датчиков, какие обороты двигателя, расход топлива, момент впрыска, угол опережения зажигания и другие входные и выходные данные.

В основном, при эксплуатации не надо ничего менять, если вы не меняете прошивку. То есть, если машина стала как-то неправильно работать, то скорее всего могут быть несколько причин:

1. С датчиков поступает неправильный сигнал- в этом случае можно заменить предполагаемый неисправный датчик на подменный, заведомо рабочий, и посмотреть, изменится ли результат.
2. Напряжение в сети неправильное и соответственно датчики отдают неправильный сигнал. Входной сигнал на датчик составляет 5В, если этот показатель будет другим, то ЭБУ получит неправильные входные данные и двигатель не сможет работать в нормальном режиме.
3. Неисправен ЭБУ. Довольно часто случается, что перебрав всё, что можно, оказывается, что полетели мозги. Но не страшно, на ВАЗ они недорого стоят.

Поэтому как таковое, зажигание не выставляют на инжекторных машинах, оно уже заложено в систему, но стоит проверить, правильно ли выставлены метки.

Регулировка меток зажигания на инжекторе ВАЗ-2110

При работе двигателя есть некоторые фазы, которые должны работать синхронно, распредвал должен совпадать с коленвалом, а с ними должны коррелировать моменты впрыска топлива и зажигание. Рассмотрим это всё на примере ВАЗ-2110.

Как выставить зажигание на ВАЗ 2110 инжектор

Если машина не заводится- стреляет, чихает и всё в трубу- где-то не выставлены метки и с этим надо разобраться.

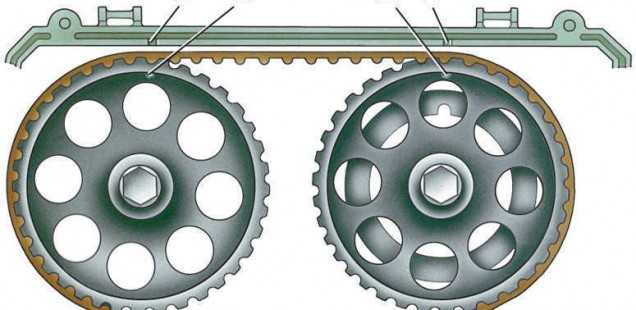

На любой машине метки ГРМ должны быть выставлены идеально, только тогда она будет нормально работать. На ВАЗ-2110 метка коленвала находится на маховике. Надо заглянуть в смотровое окошко на кожухе коробке передач, через него видно маховик. Лучше подсветить фонариком, потому что так просто не увидеть.

Если все метки совпали,- отлично, ГРМ в идеале. Осталось теперь проверить, правильно ли выставлен датчик коленвала.

Датчик положения коленвала на ВАЗ-2110 устанавливается в передней части двигателя, он считывает показания со звёздочки, которая устанавливается на шкиву. Эта звёздочка ставится на шпонку. И здесь есть несколько моментов, которые стоит проверить.

Другой проблемой может стать то, что датчик положения коленвала может находиться на слишком большом расстоянии от звёздочки шкива (может, датчик немного нестандартный, либо неправильно установленный), в таком случае сигнал будет поступать некорректный.

Это, пожалуй, и все причины, которые ведут к неисправности зажигания на ВАЗ.

Проблемы со стартером

У многих владельцев ВАЗ 2110 возникала такая ситуация, когда не крутил стартер после вставки и проворачивания ключа. Они слышали характерные щелчки. Это говорит о том, что втягивающее реле не работает.

Что в этой ситуации делать? Некоторые скажут, что нужно определить, где находится реле зажигания на ВАЗ 2110 и решить проблему.

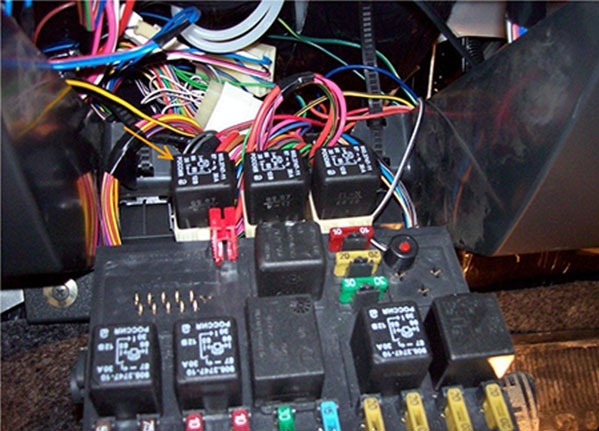

Но дело в том, что у «десятки» реле стартера, то есть зажигания, как таковое отсутствует. Вместо него работает втягивающее реле. На него подается плюсовой контакт от замка зажигания. Монтируют это реле на стартер. Оно имеет круглую форму и примерно в два раза меньше самого стартера.

Находим диагностический разъем на авто ВАЗ-2110

Независимо от модификации «десятки», диагностический разъем будет располагаться с правой стороны от водительского места в нижней части рулевой колонки. То есть сразу под рулем. Такое нахождение можно назвать достаточно удобным, так как при использовании портативного компьютера (в его качестве может одинаково успешно применяться как ноутбук, так и любой современный планшет), все необходимые операции выполняются прямо на водительском месте, без необходимости демонтировать какие-либо узлы и механизмы.

В новой версии УАЗ Патриот производитель устранил этот недостаток. Теперь колодка устанавливается под рулевой колонкой, как и в ВАЗ-2110.

Когда производится натяжка ремня газораспределительного механизма

Натяжка ремня ГРМ ВАЗ-2112 и других моделей ВАЗ производится в следующих случаях:

1. Установка нового ремня;
2. Ослабление ремня;
3. «Проскакивание» ремня с нарушением регулировки ГРМ;
4. Замена натяжного ролика и других механизмов привода ГРМ.

Если причиной вмешательства является обрыв или «проскакивание» ремня, предварительно следует убедиться в целостности клапанов. Оборвавшийся газораспределительный механизм (привод) приводит к повреждению двигателя на 16-ти клапанных силовых агрегатах объемом 1.5 литра. Однако в случаях обрыва привода на высоких оборотах, клапаны и ЦПГ разрушаются и на других моторах.

Во время процедуры необходимо проверить компрессию в каждом из цилиндров. Простейшим способом сделать это является плотное закрытие свечного отверстия бумагой. При наличии давления в цилиндре заглушку на определенном этапе проворачивания распредвала выбивает с посадочного места. Аналогичную проверку на 16-ти клапанных двигателях проводить не рекомендуется. Слишком велик риск повреждения изначально исправного клапанного механизма. В поршнях полуторалитровых моторов этого типа нет проточек. Поэтому клапаны, опускающиеся вниз, гнутся при контакте с поверхностью поршня.

Другие способы настройки и проверка зажигания на автомобиле

Также можно выставить зажигание по искре или самостоятельно подобрать такой угол, когда двигатель будет работать наиболее стабильно и ровно. Самым простым и наименее точным способом является установка на основании работы мотора. Для настройки двигатель заводят, после чего ослабляется гайка фиксации корпуса трамблера. Далее понадобится провернуть корпус распределителя по часовой стрелке и против, найдя положение, при котором двигатель работает ровно и обороты ХХ самые высокие. После этого следует провернуть корпус прерывателя на пару градусов по часовой стрелке и затянуть гайку трамблера.

Затем контакт провода следует расположить вблизи «массы» (расстояние около 5 мм.) и включить зажигание. После этого корпус прерывателя следует повернуть на 20 градусов по часовой стрелке. Теперь корпус нужно вращать обратно до момента, когда между «массой» и контактом провода появится искра. В этом положении корпус трамблера нужно зафиксировать крепежной гайкой прерывателя.

По окончании необходимо проверить правильность УОЗ в движении. На прогретом моторе машину следует разогнать до 40-45 км/ч, после чего включается четвертая передача и полностью нажимается педаль газа. Далее необходимо оценить степень детонации. Нормой считается, когда сразу после включения 4-й передачи детонация кратковременно присутствует (2-3 сек.), но исчезает с разгоном автомобиля. Если детонация после разгона продолжается, тогда высока вероятность раннего зажигания. Если детонации нет в момент включения 4-й передачи, тогда зажигание позднее. В таких случаях регулировку УОЗ следует повторять для получения оптимального результата.

Замена ремня ГРМ 16 кл. двигатель — Лада 2112, 1.6 л., 2007 года на DRIVE2

Замена ремня ГРМ ВАЗ 2112 1,6 16 кл.

1. Снимаем защиту ремня ГРМ. Защита ремня ГРМ, крепится шестью болтами. Снимаем фишку с датчика коленвала, откручиваем один болт и извлекаем датчик.

2. На шкиву отсутствует один зубчик, это неспроста, это позволяет датчику коленвала определять верхнею мертвую точку, а также позволяет заблокировать коленвал, для того, что бы открутить — закрутить болт крепления шкива.

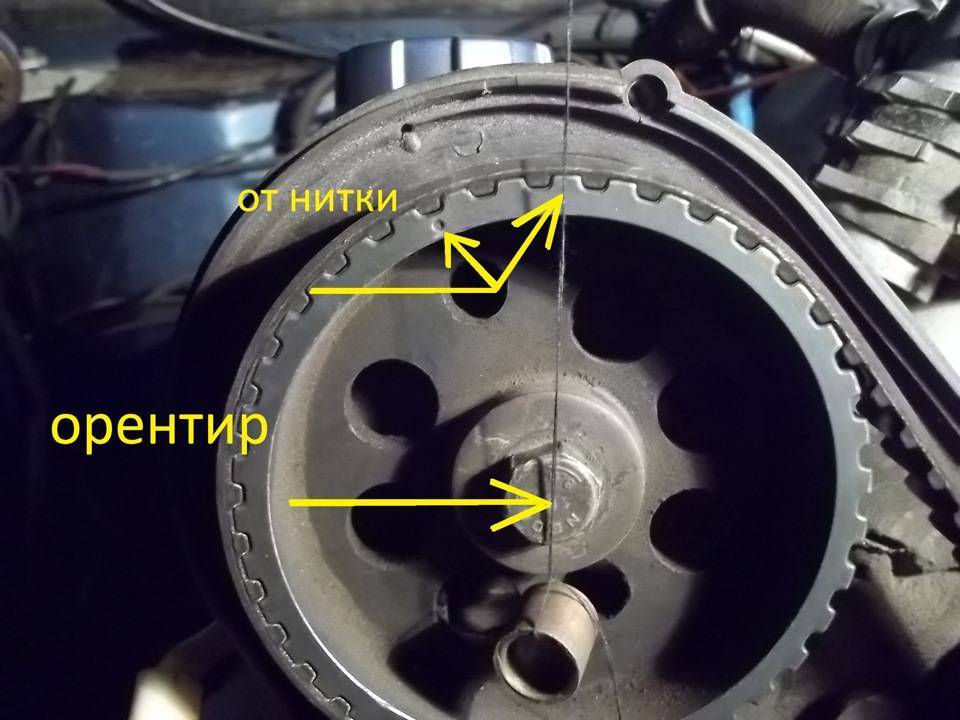

3. Делается это так, шкив совмещается с отверстием для датчика коленвала и через отверстие под датчик, вставляется подходящего размера трубка или другой подходящий предмет, в моем случае это шестигранник, шкив блокируется, а затем откручивается и снимается.

4. Ослабляем гайку натяжного ролика и снимаем старый ремень ГРМ.

5. Устанавливаем новый ремень, ремень можно установить, прокручивая правый распредвал ключом, а можно снять натяжной ролик, кому как удобнее.

6. Закручиваем обратно болт крепления шкива и совмещаем по меткам шестерню привода ремня ГРМ. Если метки на корпусе масленого насоса нет, выставляем метки на маховике и за одно, зубилом делаем метку на масленом насосе, так будет удобней.

Особенности настройки зажигания в карбюраторном двигателе

Установка зажигания по меткам у карбюраторного двигателя осуществляется точно так же, как и у инжекторного восьмиклапанника. Единственное отличие – это необходимость ручной регулировки угла зажигания. В условиях станции техобслуживания она выполняется при помощи стробоскопа и тахометра.

1. Поднимаем капот и отпускаем ключом три гайки, прижимающие крышку распределителя зажигания к корпусу.
2. Прокручиваем крышку так, чтобы метка на ней совпала с «нулевой» риской на шкале корпуса.
3. Запускаем двигатель, прогреваем его до рабочей температуры.
4. Прокручиваем крышку по часовой стрелке до того момента, когда двигатель начнет выдавать максимальное количество оборотов. После этого проворачиваем ее на половину деления влево.
5. Садимся за руль, разгоняем автомобиль до 60-70 км/час на 4 передаче. Давим педаль газа резко вниз, слушаем двигатель. Если при этом наблюдается устойчивая детонация (стучат пальцы) – мы имеем слишком раннее зажигание . Останавливаемся и проворачиваем крышку еще немного против часовой стрелки. При правильно выставленном угле зажигания, когда мы давим на газ, детонация должна продолжаться не более 2 секунд, после чего двигатель, набрав обороты, продолжает работать в штатном режиме.
6. Добившись нужного результата, закручиваем гайки крышки.

Работа бесконтактной системы зажигания

1. Поворачивая ключ зажигания, ток от аккумулятора подается на монтажный блок.
2. С него ток низкого напряжение переходит на катушки, стартер и другие электрозависимые приборы системы.
3. Стартер начинает крутить двигатель. Одновременно с этим на транзисторный коммутатор поступает сигнал от датчика импульсов.
4. Коммутатор прерывает ток на первичной обмотке катушки, что позволяет создать ток высокого напряжения уже на вторичной обмотке.
5. Полученный ток идет на центральную клемму катушки и попадает на распределитель.
6. В зависимости от того, в каком положении находится коленчатый вал, ток передается по проводкам высокого напряжения к соответствующей свечи.
7. Из тока получается заряд искры, воспламеняющий топливно-воздушную смесь.

https://youtube.com/watch?v=sBE2dmSEBmQ

В зависимости от оборотов коленчатого вала, центробежным регулятором осуществляется регулировка угла зажигания.

ERIKC CRIN Седло шарика клапана форсунки FooVC21001 Детали форсунки Bosch Стальное седло F ooV C2 1001 для 0445120 # Форсунка | Детали форсунки | Инжектор клапана форсунки

Седло шарового клапана форсунки ERIKC CRIN FooVC21001 и детали форсунки Bos-ch стальное седло F ooV C2 1001 для форсунки 0445120 #

Товар:	Стальное шаровое седло клапана дизельной форсунки
Номер модели:	Ремкомплекты форсунок F00VC21001, F 00V C21 001
Заявка на инжектор:	CRIN Bos / ch 0445120 форсунка
Вес нетто:	0.13 кг / мешок
Масса брутто:	0,15 кг / мешок
Фирменное наименование:	ERIKC
Материал:	Сталь быстрорежущая
Сертификат:	CE, ISO9001
Подробная информация об упаковке:	1шт / туба, 10шт / коробка
Размер коробки:	5 (см) * 4.5 (см) * 7,5 (см)
Срок поставки:	В течении 1-2 дней после оплаты вы можете получить товар В течении 6-12 дней
Наличие:	В наличии, нельзя долго оставаться голым без упаковки в воздухе
Способ доставки:	DHL, FedEx, UPS, TNT, EMS, ARAMEX, по воздуху
Условия оплаты:	T / T, Western Union, MoneyGram, PayPal и т. Д.
Текущий экспортный рынок:	Южная / Северная Америка, Европа, Средний Восток, Африка, Азия, Австралия

Наше обещание:

Почему выбирают нас ??

1.Zhengzhou Liseron Oil Pump & Nozzle Co., Ltd специализируется на основных запасных частях для систем впрыска дизельного топлива более 20 лет.

2. Мы в основном производим и продаем форсунки CR, форсунки, регулирующие клапаны, крышки клапанов, ремкомплекты CRIN, регулировочные прокладки форсунок, тестеры форсунок Common Rail и инструменты для ремонта.

3. Помимо нашей собственной торговой марки «HAOTENG» и «DYD», мы также являемся единственным представителем UK ERIKC.

Богатый опыт + Разнообразие продуктов + Собственный бренд

= Лучшее качество + Самая доступная цена

Наша компания и завод:

Условия оплаты:

Мы принимаем способы оплаты (кредитная карта, Western Union, банковский перевод, Moneybookers и т. Д.) Только через Escrow AliExpress.

Условия доставки

(1) Мы поддерживаем доставку через DHL, UPS, FEDEX, TNT, EMS и т. Д.

(2) Товары будут отправлены только после подтверждения оплаты через Escrow.

(3) По соображениям безопасности мы отправляем заказы только на тот адрес доставки, который вы зарегистрировали на AliExpress. Пожалуйста, убедитесь, что ваш адрес на AliExpress правильный.

(4) Для клиентов из России или некоторых стран Восточной Европы, пожалуйста, выберите EMS или другой подходящий экспресс, который легко проходит таможенное оформление.

(5) Покупатель несет импортные пошлины, установленные таможней в вашей стране.

1. Ваше удовлетворение — это то, к чему мы стремимся.

2. Ваш положительный отзыв — залог нашего бизнеса.

3.Если вы удовлетворены нашим сервисом и продуктом, пожалуйста, уделите минуту, чтобы дать нам положительный комментарий.

4. Если вы не удовлетворены нашим продуктом, пожалуйста, немедленно свяжитесь с нами перед тем, как оставить нейтральный или отрицательный отзыв.

5. Мы сделаем все возможное, чтобы решить проблему, общение часто является ключом к решению проблем. Спасибо за ваше доверие и поддержку.

Типы инжекторов

Инжектор управляет впрыском топлива, а также может управлять зажиганием. На всех новых инжекторных машинах зажигание устанавливается компьютером и регулируется с помощью заливки разных прошивок. Но так было не всегда, и на более старых машинах, тех же японцах из 90-х, компьютер регулирует только впрыск топлива, а момент зажигания выставляется с помощью трамблёра и выставляется так же, как и на жигулях старых моделей, а в зависимости от оборотов опережение зажигания  регулируется с помощью более сложной, чем на карбюраторных жигулях, вакуумной системой. Порой, прорвётся одна трубка, и на рабочих режима может пропадать тяга, придётся искать и исправлять этот дефект.

Но вернёмся к более современным системам зажигания, которые управляются с помощью компьютера, тем более, что именно такие изначально ставили на инжекторный ВАЗ.

Установка зажигания на двигателе ВАЗ своими руками

Для правильной установки зажигания самостоятельно без использования стробоскопа необходимо:

• установить коленвал в ВМТ;
• выставить бегунок трамблёра на первый цилиндр;
• отрегулировать обороты ХХ и обеспечить стабильную работу двигателя, повернув трамблёр в нужную сторону (более раннее или более позднее зажигание);
• отрегулировать угол по стуку пальцев при движении на скорости 50 км. в час.

Процесс установки ВМТ коленвала

1. Снимаем трамблёр.
2. Выворачиваем первую свечу.
3. Храповым ключом крутим коленвал до совпадения меток на шкиве.
4. Отверстие свечи затыкаем большим пальцем или салфеткой, — это нужно делать очень плотно.
5. Далее ждем момента, когда вылетит салфетка. Или палец почувствует такт максимального сжатия и есть ВМТ.

Вставляем трамблёр в посадочное место, таким образом, чтобы бегунок трамблёра был направлен на первый цилиндр. При этом нужно не забыть про шайбу и прокладку трамблёра.

На видео: Установка зажигания двигателя. Сделай Сам!

Регулировка момента зажигания

Заводим двигатель, и, поворачивая медленно вправо и влево крышку трамблёра, выравниваем обороты холостого хода. При этом необходимо наблюдать за двигателем, чтобы он работал ровно и стабильно на слух.

После стабилизации оборотов выезжаем на ровную дорогу. На 4 передаче, достигнув скорости 50 км. в час, резко нажимаем педаль газа в пол. Должны прозвучать 2-3 детонационных стука, а затем ровная работа двигателя. Это значит, что зажигание правильно настроено.

Если детонационных стуков не было и разгон вялый, нужно повернуть трамблёр немного против часовой стрелки (на более раннее зажигание). Если детонационные стуки постоянны, значит, зажигание слишком раннее и трамблёр поворачиваем по часовой стрелке в сторону более позднего зажигания.

Установка зажигания ваз 2110 карбюратор

Правильно отрегулированный момент зажигания является одним из определяющих факторов корректной работы бензинового двигателя внутреннего сгорания. Даже незначительные нарушения его регулировки приводят к потере мощности силового агрегата, увеличению расхода топлива, перегреву, возникновению детонационных процессов. В этой статье мы поговорим о том, что такое метки зажигания , зачем они нужны, и как по ним выставить правильный момент воспламенения горючей смеси на примере восьми- и шестнадцатиклапанного двигателей ВАЗ-2110. Кроме этого, мы рассмотрим понятие угла опережения и разберемся, как его отрегулировать.

Принцип работы устройства

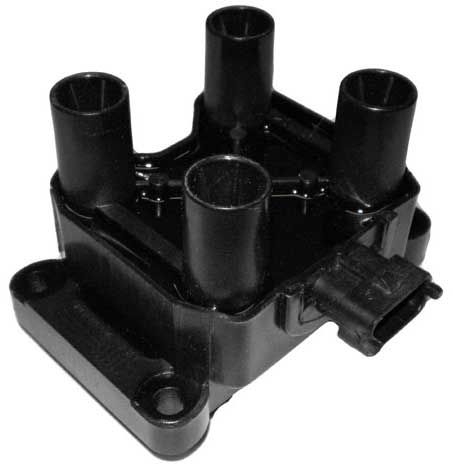

Но с появлением «десятки» такой элемент как катушка зажигания на ВАЗ 2110 потеряла свою актуальность. Здесь также не используют привычный многим владельцам старых моделей ВАЗ распределитель.

Вместо этого применяют модуль зажигания, состоящий из управляющей электроники высокой энергии и двух катушек. Преимущество новой системы в том, что она не нуждается в регулярной профилактике и обслуживании, поскольку подвижные элементы отсутствуют. Также проводить специальную регулировку системы не требуется. Причина кроется в наличии контроллера. Именно он отвечает за настройку и регулировку.

Статья по теме: ремонт модуля зажигания на ВАЗ 2110

Проверяем и регулируем метки на инжекторном восьмиклапаннике

Для регулировки зажигания понадобятся следующие инструменты:

• домкрат;
• баллонный ключ;
• ключ (головка) на 10;
• ключ на 13;
• ключ на 17;
• ключ на 19;
• большая шлицевая отвертка;
• фонарик.

Также желательно привлечь помощника.

Порядок выполнения работ:

1. Устанавливаем автомобиль на горизонтально ровной поверхности. Блокируем задние колеса.
2. Баллонным ключом отворачиваем болты крепления правого колеса, поддомкрачиваем его. Выкручиваем болты полностью, снимаем колесо.
3. Открываем капот, головкой на 10 откручиваем три болта, крепящих переднюю защитную крышку привода ГРМ. Снимаем ее.
4. При помощи ключа на 13 отпускаем гайку натяжителя ремня генератора, снимаем ремень.
5. Используя ключ на 19, откручиваем гайку крепления шкива генератора. Для этого потребуется помощник, задача которого заключается в том, чтобы удерживать педаль тормоза в салоне при включенной пятой передаче. Когда все это будет сделано, у вас появится возможность увидеть все метки зажигания ВАЗ- 2110.
6. Прокручиваем переднее колесо так, чтобы прилив на шестерне распредвала четко совпал с выступом на задней крышке привода ГРМ. Когда они совместятся, берем фонарик и смотрим на положение метки на шкиве коленвала. Она должна указывать на контрольную точку, имеющуюся на крышке масляного насоса. Если и они совпали, не выпуская из рук фонарик, переходим к моторному отсеку и сравниваем положение риски на венце маховика. При правильно выставленном зажигании она также должна быть выровнена по метке, нанесенной на кожух КПП. В этом случае с фазами газораспределения все в порядке. Метки зажигания находятся на своих местах. Если же при совпадении отметин на распредвале и задней крышке, не совпадает прилив на шестерне коленвала с точкой на крышке масляного насоса, необходимо произвести регулировку.
7. Ключом на 17 откручиваем ролик натяжителя ремня ГРМ. Снимаем ремень.
8. Не трогая шестерни вала ГРМ, прокручиваем колесо до тех пор, пока метка на шкиве коленвала не совпадет с маркированной точкой.

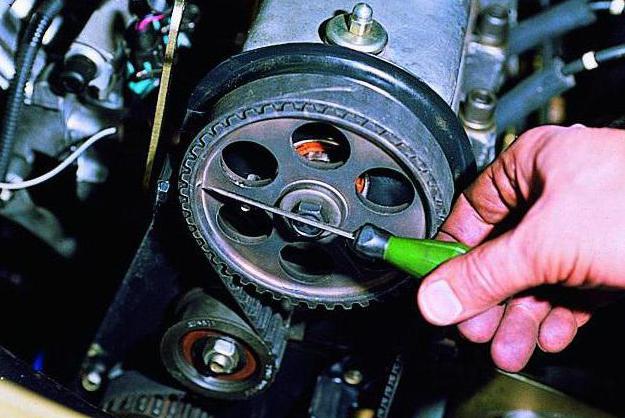

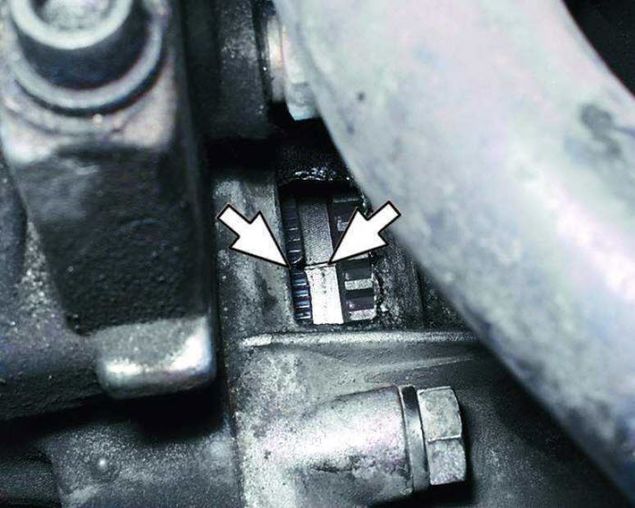

9. В смотровое окошко вставляем шлицевую отвертку таким образом, чтобы обездвижить маховик.
10. Аккуратно, чтобы не сбить настройки, надеваем ремень на шестерню распредвала и шкив коленвала. Натягиваем ролик натяжителя и фиксируем его. Проверяем, не сбились ли метки. При необходимости повторяем процедуру.

Двухконтурное зажигание на ВАЗ 2110

Работа системы основана на методике холостой искры. Суть двухконтурного зажигания на ВАЗ 2110 заключается в следующем:

• Цилиндры, как известно, работают парно — первый с четвертым, третий со вторым и пр.;
• Искра срабатывает одновременно в двух цилиндрах;
• Рабочая искра зажигается в цилиндре, где идет сжатие топливно-воздушной смеси;
• Холостая искра зажигается в цилиндре с тактом выпуска;
• Поскольку ток на обмотках катушек постоянный, получается, что в первой свечи электроны двигаются от центрального электрода к боковому, а на второй свечи от бокового к центральному.

Свечи зажигания на ВАЗ 2110 используются разные. Все зависит от количества клапанов. Так, установка зажигания на инжекторном ВАЗ 2110 с 8 клапанами предусматривает применение свечей А17ДВРМ, а для 16-клапанного мотора — АУ17ДВРМ.

Во втором случае размер под ключ уменьшается до 16 миллиметров. Расстояние между электродами свечей при этом составляет примерно 1 миллиметр.

Мы уже отмечали, что контроллер отвечает за управление зажиганием. Для максимально эффективного управления он считывает следующие данные:

• Температура охлаждающей жидкости;
• Наличие детонации;
• Текущая частота вращения коленвала и его положение в данный момент;
• Нагрузка на двигатель (расход воздуха).

Специальный датчик позволяет системе понять, в каком положении находится коленвал. Именно он передает на контроллер соответствующую информацию. После этого рассчитывается, как и в какой последовательности сработают катушки модуля.

Изначально кажется, что система устроена невероятно сложно. Но при эксплуатации модуля все становится куда проще. Для ремонта или обслуживания этой системы не потребуется тратить много времени. Процедуры довольно легкая и может быть выполнена своими руками.

Управление зажиганием

Электронное управление зажиганием

Как выставить угол зажигания? На системах с электронными системами управления зажиганием это можно сделать с помощью компьютерной диагностики, которая подключается к Электронному Блоку Управления (ЭБУ) или «мозгам» автомобиля. И там можно посмотреть, как работает двигатель в реальном времени- какие сигналы поступают с датчиков, какие обороты двигателя, расход топлива, момент впрыска, угол опережения зажигания и другие входные и выходные данные.

В основном, при эксплуатации не надо ничего менять, если вы не меняете прошивку. То есть, если машина стала как-то неправильно работать, то скорее всего могут быть несколько причин:

1. С датчиков поступает неправильный сигнал- в этом случае можно заменить предполагаемый неисправный датчик на подменный, заведомо рабочий, и посмотреть, изменится ли результат.
2. Напряжение в сети неправильное и соответственно датчики отдают неправильный сигнал. Входной сигнал на датчик составляет 5В, если этот показатель будет другим, то ЭБУ получит неправильные входные данные и двигатель не сможет работать в нормальном режиме.
3. Неисправен ЭБУ. Довольно часто случается, что перебрав всё, что можно, оказывается, что полетели мозги. Но не страшно, на ВАЗ они недорого стоят.

Поэтому как таковое, зажигание не выставляют на инжекторных машинах, оно уже заложено в систему, но стоит проверить, правильно ли выставлены метки.

Регулировка меток зажигания на инжекторе ВАЗ-2110

При работе двигателя есть некоторые фазы, которые должны работать синхронно, распредвал должен совпадать с коленвалом, а с ними должны коррелировать моменты впрыска топлива и зажигание. Рассмотрим это всё на примере ВАЗ-2110.

Как выставить зажигание на ВАЗ 2110 инжектор

Если машина не заводится- стреляет, чихает и всё в трубу- где-то не выставлены метки и с этим надо разобраться.

На любой машине метки ГРМ должны быть выставлены идеально, только тогда она будет нормально работать. На ВАЗ-2110 метка коленвала находится на маховике. Надо заглянуть в смотровое окошко на кожухе коробке передач, через него видно маховик. Лучше подсветить фонариком, потому что так просто не увидеть.

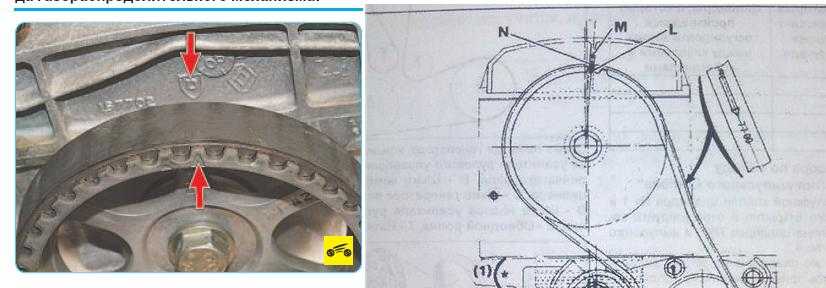

Метки должны чётко совпасть. Но… Этого может не случиться. Дело в том, что при разборке двигателя маховик можно поставить другой стороной, и тогда эти метки будут никому не нужны. Рассмотрим другие методы, как поступить в такой ситуации. Честно признаюсь, никогда не выставлял ГРМ по метке на маховике, мне этот способ не нравится.

Подобная метка присутствует на переднем ременном шкиве. Должны совпадать две точки- одна на зубчатом шкиве, а вторая- на масляном насосе. Если они совпали, значит, поршни находятся в ВМТ 1-го и 4-го цилиндров, и коленвал выставлен в исходное положение. Осталось то же самое сделать с распредвалом.

На одновальных головках ВАЗ-2114, 2108, 2110 надо совместить прилив на звёздочке и выступ на задней крышке ремня ГРМ.

Для двухвальных 16-ти клапанных двигателей, которые встречаются на ВАЗ-2112, схема выглядит чуть иначе, метки на звёздочках обоих распредвалов должны смотреть чётко вверх, на задней крышке есть соответствующие метки, с которыми они должны совпасть.

Если все метки совпали,- отлично, ГРМ в идеале. Осталось теперь проверить, правильно ли выставлен датчик коленвала.

Датчик положения коленвала на ВАЗ-2110 устанавливается в передней части двигателя, он считывает показания со звёздочки, которая устанавливается на шкиву. Эта звёздочка ставится на шпонку. И здесь есть несколько моментов, которые стоит проверить.

Так как шкив ставится на шпонку, то возможна такая ситуация, когда это посадочное место разобьётся и шкив будет установлен под другим углом, немного развёрнутым. Отсюда будет поступать неправильный сигнал на датчик коленвала, раньше или позже положенного, соответственно и зажигание будет производиться непонятно когда. Надо будет выставлять точнее разбитый шкив, либо поменять его вместе со шпонкой.

Другой проблемой может стать то, что датчик положения коленвала может находиться на слишком большом расстоянии от звёздочки шкива (может, датчик немного нестандартный, либо неправильно установленный), в таком случае сигнал будет поступать некорректный.

Это, пожалуй, и все причины, которые ведут к неисправности зажигания на ВАЗ.

Установка момента зажигания

Для проверки момента зажигания имеется три метки 2, 3 и 4 на крышке механизма газораспределения и метка 1 на шкиве коленчатого вала, соответствующая в.м.т. поршня в первом и четвертом цилиндре при совпадении с меткой 4 на крышке.

Начальные углы опережения зажигания для различных двигателей и применяемых бензинов

Начальный угол опережения до ВМТ для двигателя ВАЗ-2101 при использовании бензина, град.:
– АИ-91	2 ± 1 (0 ± 1)*
– АИ-93	6 ± 1 (4 ± 1)*

*Для двигателей ВАЗ-21011, -2103.

Проверка

1. Проверить и установить момент зажигания можно с помощью стробоскопа, действуя в следующем порядке.

2. Соедините зажим «плюс» стробоскопа с клеммой «плюс» аккумуляторной батареи, зажим массы – с клеммой «минус» аккумуляторной батареи, а зажим датчика стробоскопа присоедините к проводу высокого напряжения 1-го цилиндра.

3. Обозначьте мелом для лучшей видимости метку 1 (см. рис. Расположение меток для установки зажигания ) на шкиве коленчатого вала. Запустите двигатель и прогрейте его, чтобы он работал на минимальных оборотах холостого хода.

1 – метка в.м.т. на шкиве коленчатого вала; 2 – метка опережения зажигания на 10°; 3 – метка опережения зажигания на 5°; 4 – метка опережения зажигания на 0°

4. Направьте мигающий поток света стробоскопа на шкив и проверьте, соответствует ли положение метки 1 шкива данным таблицы (выше).

Если имеется диагностический стенд с осциллоскопом, то с его помощью тоже можно легко проверить установку момента зажигания, действуя как описано в инструкции на стенд.

Регулировка

1. Для регулировки момента зажигания остановите двигатель, ослабьте гайку крепления распределителя зажигания и поверните его на необходимый угол.

2. Для увеличения угла опережения зажигания корпус распределителя следует повернуть против часовой стрелки, а для уменьшения – по часовой стрелке.

3. Затем снова проверьте установку момента зажигания.

Установка

1. Снятый с двигателя распределитель зажигания устанавливайте на место в следующем порядке.

2. Снимите крышку с распределителя зажигания, проверьте и, при необходимости, отрегулируйте зазор между контактами прерывателя.

3. Поверните коленчатый вал до начала такта сжатия в первом цилиндре, а затем, продолжая поворачивать коленчатый вал, совместите метку 1 с меткой 3.

4. Поверните ротор в такое положение, при котором его наружный контакт будет направлен в сторону контакта первого цилиндра на крышке распределителя.

5. Удерживая вал распределителя от проворачивания, вставьте его в гнездо на блоке цилиндров так, чтобы осевая линия, проходящая через пружинные защелки, была примерно параллельна осевой линии двигателя.

6. Закрепите распределитель на блоке цилиндров, установите крышку, присоедините провода, проверьте и отрегулируйте установку момента зажигания.

ЭБУ (мозги) ВАЗ

Электронная система управления двигателем фиксирует отказы связанные с обрывом проводов, замыканием их между собой или на массу. С плохим качеством контакта в соединительных разъёмах. А также с неисправностью самих датчиков. Однако в системах питания и зажигания есть неисправности, которые имеют внешние признаки которые замечаются водителем , но в памяти электронного блока ни какие коды неисправностей не фиксируются. Основные признаки неисправностей :.

Электронная система управления двигателем фиксирует отказы связанные с обрывом проводов, замыканием их между собой или на массу.

Инструкция по выставлению зажигания ВАЗ 2106

Разберём 3 известных способа регулировки угла зажигания на двигателях ВАЗ.

При помощи стробоскопа (по меткам)

Данный способ позволяет очень точно выставить зажигание по меткам, и не требует снятия трамблёра и клапанной крышки. Весь процесс регулировки занимает 5 минут. Стробоскоп возможно найти в любом автомагазине. Порядок действий следующий:

1. На заглушённом автомобиле ослабляем гайку крепления трамблёра, предварительно сделав на его корпусе отметку начального положения;
2. На передней крышке двигателя находим две короткие и одну длинную метку, очищаем их от грязи и масла;
3. Подключаем минусовой провод стробоскопа к «массе» двигателя, плюсовой — к катушке зажигания, а специальный зажим — на высоковольтный провод первого цилиндра;
4. Пускаем двигатель и включаем стробоскоп. Свет от его лампы, направленный на шкив, покажет истинное положение момента зажигания;
5. Медленно поворачивая корпус трамблёра, добиваемся совмещения метки на шкиве коленвала и приливов на передней крышке;
6. Проверяем обороты двигателя по тахометру и при необходимости регулируем холостой ход на карбюраторе;
7. Затягиваем гайку фиксации трамблёра.

Метку «4» на шкиву необходимо совместить с нужной вам меткой на крышке. Метка «1» соответствует углу в 10 0 , «2» — 5 0 , «3» — 0 0

Метки имеют значение в 0 0 , 5 0 и 10 0 относительно верхней мертвой точки (ВМТ). Для правильной работы на 92 бензине выбирают опережение 0 градусов.

Установка по лампочке

Если под рукой не оказалось стробоскопа, а зажигание требуется выставить точно, рекомендуют использовать простую автомобильную лампу на 12 вольт. К ней припаивают два провода с зачищенными контактами. Настройку производят в такой последовательности:

1. Выкрутить свечу из первого цилиндра;
2. С помощью храповика или подходящего ключа вращаем коленвал до начала такта сжатия в первом цилиндре;
3. Совмещаем метки на шкиве коленвала с приливами на корпусе крышки, для 92 бензина выбираем среднюю или последнюю короткую;
4. Снимаем крышку трамблера, отметив при этом положение бегунка на роторе напротив первого цилиндра;

После снятия крышки трамблёра необходимо отметить положение бегунка на роторе напротив первого цилиндра

• Ослабляем крепление корпуса трамблёра, застёжки крышки должны располагаться параллельно двигателю;
• Установка трамблёра после его снятия производится сразу же в этом положении — это упрощаёт дальнейшую настройку;
• Провода от лампочки присоединяем к корпусу (минус) и низковольтному проводу внутри трамблёра (плюс);
• Включаем в салоне зажигание (стартер не прокручиваем);
• Если зажигание выставлено верно, то контакты будут разомкнуты, и лампочка не загорится;
• Можно покрутить корпус трамблёра и добиться устойчивого положения, в котором лампочка потухнет;
• Затягиваем крепление трамблёра, ставим крышку и выключаем зажигание. Регулировка окончена.

Выставляем зажигание на слух

Быстро настроить примерное положение трамблера возможно и без всяких приборов. Потребуется немного терпения и хороший слух. Этот способ применим только при условии исправности карбюратора и ГРМ. Действуем таким образом:

Пускаем двигатель, даём прогреться до рабочей температуры, ручка дроссельной заслонки в карбюраторе должна быть утоплена;
Немного ослабляем крепёж трамблёра и начинаем его аккуратно поворачивать;
При повороте на большие углы двигатель будет глохнуть или наоборот увеличивать обороты;
Необходимо добиться ровных холостых оборотов в диапазоне 700-800 об/мин без посторонних стуков и детонации;
В таком положении фиксируем распределитель.
