Рено логан 1 предохранители и реле

Расположение, схемы и назначение

В автомобиле Рено Логан второго поколения предохранители и реле располагаются в двух местах, а именно: в моторном отсеке и салоне.

Монтажный блок в отсеке силового агрегата находится в левой части под крышкой. Для получения доступа к элементам следует извлечь крышку.

Схема расположения блока предохранителей в моторном отсеке:

Здесь предохранители отвечают за следующее.

1. Ef1. Правый компонент обогрева ветрового стекла.
2. Ef2. Левый компонент обогрева ветрового стекла.
3. Ef3. Блок управления антиблокировочной системой (50 А).
4. Ef4. Цепи питания предохранителей F28 – F31 в салоне.
5. Ef5. Цепи питания предохранителей F11, F23 – F27, F34, F39 в салоне.
6. Ef6. Блок управления антиблокировочной системой (30 А).
7. Ef7. Обогрев заднего стекла и внешних зеркал заднего вида.
8. Ef8. Противотуманки спереди.
9. Ef9. Подогрев передних кресел.
10. Ef10. При наличии кондиционера – это муфта компрессора.
11. Ef11. Главное реле ЭСУД. Реле топливного насоса, топливный насос, прибор анализа количества горючего, катушка зажигания, обмотка реле компрессора кондиционера, обмотка реле первой скорости вращения электровентилятора, электронный блок управления мотором.
12. Ef12. Блок механизма охлаждения силового агрегата.
13. Ef13. Механизм управления силовым агрегатом.

Схема второго блока предохранителей автомобиля Рено Логан второго поколения:

Назначение элементов следующее.

1. F1. Электрические подъёмники передних стёкол.
2. F2 и F3. Дальний свет левой и правой фары соответственно.
3. F4 и F5. Ближний свет левой и правой фары соответственно.
4. F6 и F7. Габариты справа и слева соответственно.
5. F8. Электрические подъёмники задних стёкол.
6. F9. Задняя противотуманка.
7. F10. Звуковой сигнал.
8. F11. Центральный замок.
9. F12. Система ABS, курсовой устойчивости и сигналы торможения.
10. F13. Блок управления климат-контролем, а также освещение интерьера и багажного отсека.
11. F14. Прибор угла поворота руля.
12. F15. Омыватель и очиститель стекла, свет заднего хода.
13. F16. Система аудио, оповещение непристёгнутого ремня безопасности, реле обогрева заднего стекла и ветрового стекла.
14. F17. Лампы дневных ходовых фонарей.
15. F18. Оповещение о торможении.
16. F19. Система управления.
17. F20. Подушки безопасности.
18. F21, F22, F23, F28 и F30. Резерв.
19. F24. Поворотники.
20. F25. Противоугонная система и датчик контроля над электрооборудованием.
21. F26. Габариты, электропривод внешних зеркал заднего вида, поворотники, выключатель центрального замка и аварийной сигнализации.
22. F27 и F29. Переключатели под рулевым колесом.
23. F31. Щиток приборов.
24. F32. Аудиосистема.
25. F33. Прикуриватель.
26. F34. Разъёмы для магнитолы.
27. F35. Обогрев внешних зеркал.
28. F36. Электропривод внешних зеркал.
29. F37. Стартер.
30. F38. Стеклоочиститель.
31. F39. Климат-контроль.

Причины поломки прикуривателя

Прибор может перестать работать из-за разных факторов. Основные причины неисправности прикуривателя Дастер – неправильная эксплуатация устройства или большой возраст, перегорание предохранителя. Распространенные поломки.

1. Расшатанное гнездо. Частое подключение в разъем посторонних электроприборов с нестандартным штекером может отогнуть фиксирующие усики, из-за чего контакт пропадает. Ремонт прикуривателя Дастер в этом случае просто осуществить – необходимо вынуть его из патрона, а затем подогнуть зажимы внутри гнезда. Чтобы избежать короткого замыкания, необходимо вытащить предохранитель перед этой процедурой.
2. Окислившиеся контакты или налет. Возрастная болезнь. Может появиться также после попадания жидкости на ножки. Из-за этого нарушается целостность цепи, а при запущенных ситуациях есть риск срабатывания предохранителя и короткого замыкания. Отремонтировать прикуриватель просто – достаточно затереть контактные места наждачной бумагой или надфилем, удалив следы посторонних веществ.
3. Сгоревший предохранитель. Максимальная сила тока этого сегмента электроцепи равняется 15 ампер. Предельно допустимая мощность подключаемых приборов – 180 Ватт (p=I*A, 180 Ватт = 12 вольт*15 ампер). Из-за короткого замыкания или превышения допустимого показателя этот параметр может выйти за рамки. Чтобы сберечь изоляцию проводки от оплавления, на Дастер из строя выходит предохранитель. Ремонт заключается в том, чтобы добраться до монтажного блока. Далее – поменять сгоревший предохранитель.
4. «Коротыш». Если новый предохранитель опять перегорел, то очевидно, что в сети есть короткое замыкание. Выключаем зажигание, а затем измеряем вольтаж аккумуляторной батареи. Включаем зажигание и снова проводим замеры. Разница показателей больше чем 0,5 вольт недопустима – это свидетельство наличия короткого замыкания и срабатывания предохранителя. Следует вооружиться мультитестером и прозвонить все провода, идущие к прибору.
5. Отпавшие кабели. От большого возраста или интенсивной эксплуатации провода на прикуривателе Дастер могут перетереться или отпасть в местах пайки. Срабатывает предохранитель. Следует прозвонить все шнуры на предмет сопротивления, а также осмотреть их – есть ли заломы, оголенная проводка или перебитые участки. Разорванные шнуры надо заменить новыми, а отпавшие места пайки пропаять при помощи паяльника и олова.
6. Выгоревшая нить накаливания. После долгого температурного воздействия спираль внутри стержня может перегореть, из-за чего устройство перестает функционировать. Необходимо будет снимать прикуриватель Рено Дастер, а после поменять его на новую запчасть.
7. Сломанная лампа подсветки. Лампочка, гарантирующая работу светофильтра, может перегореть от возраста или постоянной тряски. Для ее замены потребуется снять прикуриватель, демонтировать фильтр и поменять лампу.

Таким образом, видно, что все электрические цепи проходят именно через блок предохранителей под капотом Рено Дастер, и только после этого, через блок в салоне автомобиля. При перегорании предохранителя, его необходимо заменить, на такой же, чтобы маркировки совпадали.

Рекомендуем: Какой длины дворники на Рено Логан — объясняем досконально

Предохранители и реле Рено Логан 2 (с 2014 года)

ПодробностиРодительская категория: Устройство и ремонт Рено Логан

Предохранители и реле в автомобиле выполняют важные функции. Так предохранители предотвращают перегорание электрической цепи, в случае высокого тока, посредством того, что перегорают сами.

Реле же коммутируют высокие токи в защитном кожухе распределительного щитка, что также в разы снижает вероятность возгорания. Сами реле лишь управляются с помощью выключателей и переключателей, которые управляют относительно небольшими токами. Предохранители и реле расположены на Рено Логан в двух местах, в моторном отсеке и в в салоне машины.

Именно о расположении, назначении, номинальных характеристиках (ток) реле и предохранителей, мы и расскажем в нашей статье.

Предохранители и реле Рено Логан (с 2014 года) в моторном отсеке

Монтажный блок расположен слева, под крышкой. Для того чтобы снять крышку отогните клипсы и поднимите ее вверх.

Перед вами предстанет примерно следующая картина.

Далее мы в соответствии с обозначениями на картинке и расположением, привели информацию о предохранителях и реле согласно их функционального назначения.

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне , (крышка блока в панели приборов снята), расположенном в левом торце панели приборов под пластиковой крышкой. Цепи, защищаемые предохранителями (показаны на фото), приведены в таблице

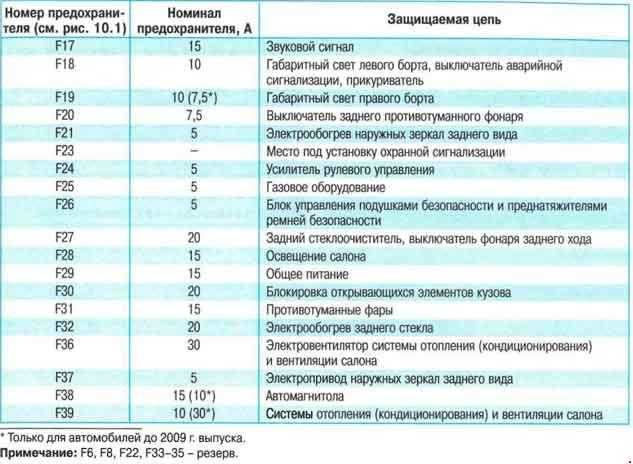

Таблица: Цепи, защищаемые плавкими предохранителями

Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (крышка монтажного блока снята). В табл. 10.2 указаны обозначения блоков и назначение установленных реле и предохранителей. Следует иметь в виду, что на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице, и различаться положения блоков.

1-й вариант расположения предохранителей в моторном отсеке

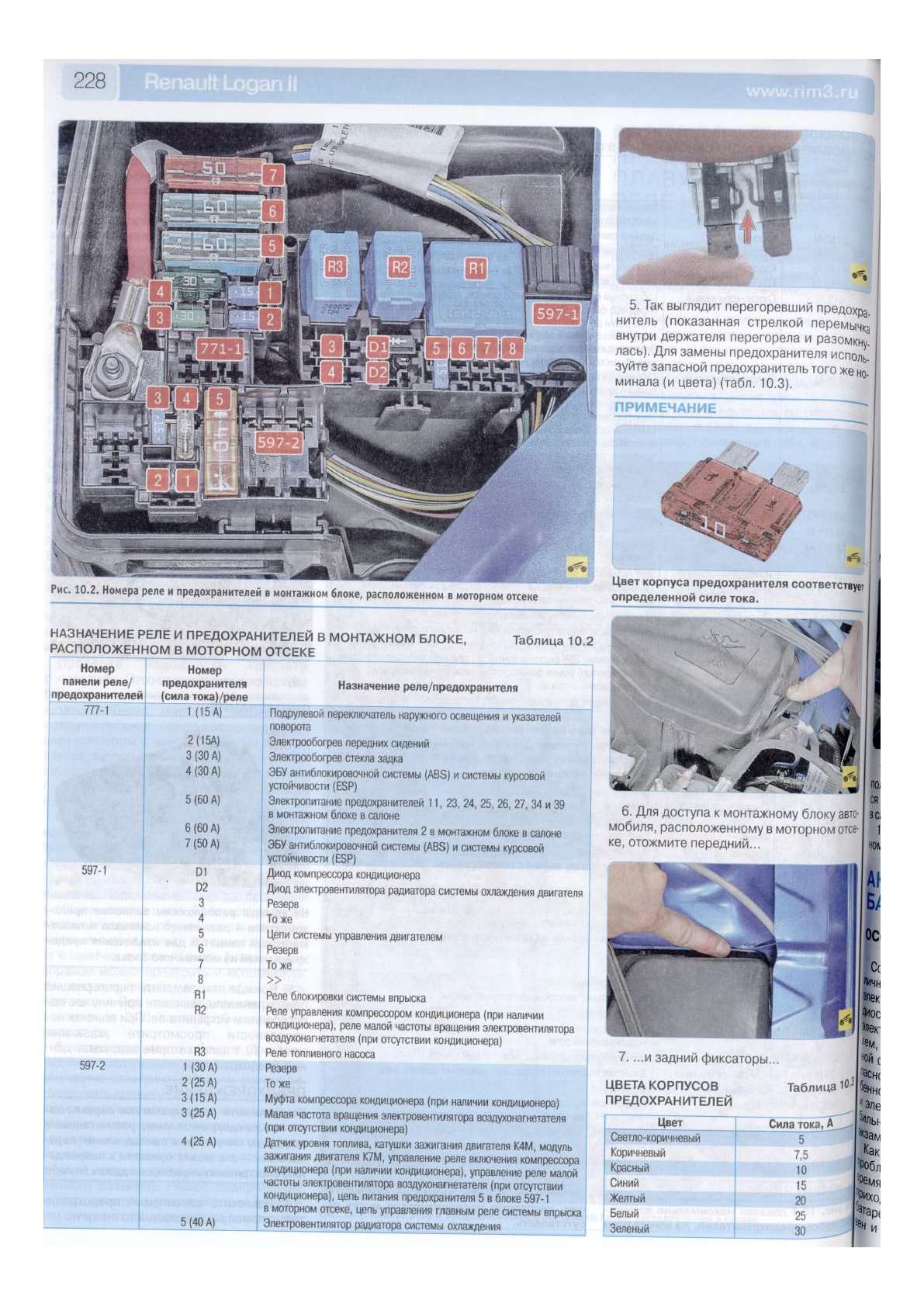

10.2б. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (левая часть)

10.2a. Номера реле и предохранителей в монтажном блоке, расположенном в моторном отсеке (правая часть)

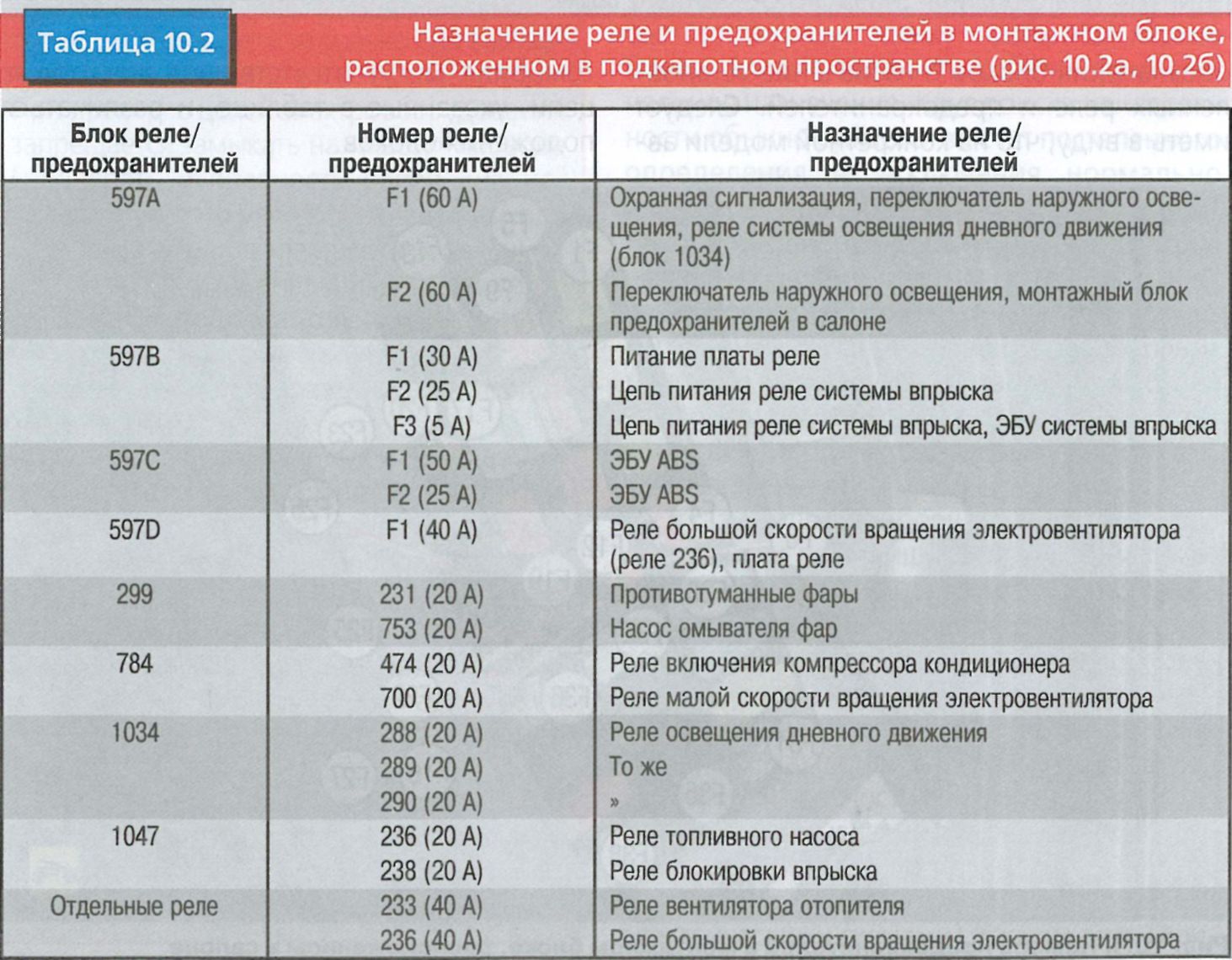

таблица 10.2

2-й вариант расположения

Реле:

Замена предохранителей

№ Ef- предохранитель, Er-реле
Сила тока, А (номинал)
Питаемая цепь
Ef1
40
Правый элемент обогрева ветрового стекла
Ef2
40
Левый элемент обогрева ветрового стекла
Ef3
50
ABS/ESP
Ef4
60
иммобилайзер, цепь питания предохранителей в салоне F28-F31
Ef5
60
Питание цепей предохранителей в салоне F11, F23-F27, F34 и F39
Ef6
30
ABS/ESP
Ef7
30
обогрев заднего стекла и зеркал
Ef8
15
противотуманные фары передние
Ef9
15
обогрев сидений
Ef10
15
муфта кондиционера (комплектация с кондиционером)
25
первая скорость электровентилятора (комплектация без кондиционера )
Ef11
25
предохранитель для реле системы управления двигателем
Ef12
40
электровентилятор системы охлаждения
Ef13
15
система управления двигателем
Er1
35
реле левого обогрева стекла
Er2
35
реле правого обогрева стекла
Er3
20
реле топливного насоса
Er4
20
реле компрессора кондиционера или первой скорости электровентилятора (в зависимости от комплектации)
Er5
35
реле управления двигателем

Предохранители и реле Реле Логан ( с 2014 года) в салоне (панель приборов)

Также часть предохранителей и реле находятся в салоне на панели приборов. Установлены они с торца слева. Снимая крышку, вы увидите следующее…

Далее приведено наименование и обозначение и расположение предохранителей согласно их применения.

F1	30	электростеклоподъемники передние
F2	10	дальний свет левая фара
F3	10	дальний свет правая фара
F4	10	ближний свет левая фара
F5	10	дальний свет правая фара
F6	5	задние габариты, подсветка номера, подсветка
F7	5	передние габариты
F8	30	электростеклоподъемники задние
F9	7.5	задний противотуманный фонарь
F10	15	звуковой сигнал
F11	20	центральный замок
F12	3	ABS/ESP
F13	10	освещение салона, климатическая установка
F14	5	датчик угла поворота руля
F15	15	стеклоомыватель, парковочный радар, фонарь заднего хода
F16	5	аудиосистема, обогрев стекла, ограничитель скорости
F17	7.5	ДХО
F18	7.5	стоп сигнал
F19	5	система управления
F20	5	подушки безопасности
F21	—	резерв
F22	5	резерв
F23	—	резерв
F24	15	указатель поворота
F25	10	противоугонная система
F26	15	блок управления электрооборудованием
F27	20	подрулевые выключатели (вход на ближний свет)
F28	—	резерв
F29	25	подрулевые выключатели (вход на дальний свет)
F30	—	резерв
F31	10	щиток приборов
F32	7,5	аудиосистема
F33	15	прикуриватель
F34	15	диагностический разъем
F35	5	обогрев наружных зеркал
F36	5	привод зеркал
F37	30	стартер
F38	30	стеклоочиститель
F39	40	кондиционер
R1	35	реле кондиционера
R2	35	реле заднего обогрева стекла

Предохранители на Рено Логан где находятся и как расшифровывать

Практически на всех автомобилях модельного ряда Рено Логан, независимо от комплектации или года выпуска машины, присутствует система маркировки защитных предохранителей согласно единой классификации. Обнаружить функциональное предназначение предохранителя в своем автомобиле можно при помощи анализа маркировки согласно данной таблице или данных на официальном сайте производителя.

Маркировка детали	Функциональное предназначение предохранителя
F1	Работоспособность цепи обмоток реле модулей обогрева ветровых стекол, а также зеркал заднего вида. Иногда также подключают очистители ветрового стекла и омыватели фар
F2	Необходим для защит от перенапряжения приборной панели и измерительных датчиков, электронного блока управления двигателем, центрального замка
F3	Цепи ламп стоп-сигналов, иногда омывателя для лобовых стекол
F4	Блок управления AirBag, катушки иммобилайзер силового агрегата
F5-9	Резервные ячейки, предназначенные для подключения дополнительного оборудования или ослабления нагрузки на другие элементы
F10	Отвечает за работу только правой фар головного освещения
F11	Отвечает за работу только левой фар головного освещения
F12	Отвечает за работу только электростеклоподъемников передних или всех дверей в салоне (зависит от комплектации автомобиля)
F13	Опционально служит для защиты от короткого замыкания обогрева сидений в салоне. При отсутствии данного модуля считается резервным
F14	Элементы обогрева зеркала заднего обзора, а также салонный свет или интерьерная подсветка
F15	Цепь электронного блока управления модулем антиблокировки колес при торможении
F16 (30)	Магистральная цепь центрального замка в автомобиле. Иногда через данный предохранитель подключают вспомогательный охранный комплекс
F17	Цепь, отвечающая за подачу питания на реле и вентилятор системы кондиционирования воздуха в салоне авто
F18	Прикуриватель и аудиосистема при работе в режиме АСС
F19	Отвечает за подачу габаритных сигналов и работы поворотников
F20	Лампы и индикаторы включения противотуманных фар или фонарей
F21	Электрическая проводка наружных кабелей зеркал заднего обзора
F22-23	Резервные ячейки, предназначенные для подключения дополнительного оборудования или ослабления нагрузки на другие элементы
F24	Предохранитель предназначен для защиты электронасоса усилителя рулевого управления от перепадов напряжения
F25	Отвечает за систему непосредственного впрыска топлива при его наличии в комплектации транспортного средства
F26	Предназначен для защиты блок управления пиропатронов подушек безопасности и модулей преднатяжения ремней безопасности
F27	Электродвигатели стеклоочистителей, электронасос омывателя фар
F28	Цепь, ведущая к модулю обогрева заднего стекла при его наличии. В остальных случаях предохранитель является резервным
F29	Цепь, отвечающая за включение аварийной сигнализации

Если маркировка предохранительных элементов не совпадает в вашем транспортном средстве, то для выявления назначения каждого элемента придется производить прозвонку электроцепи.

Снятие и установка БП на Renault Logan 2

Прежде чем снять неисправный и установить новый предохранитель, нужно выяснить, почему он перегорает. Для этого надо проверить исправность цепи электропитания и приборов, подключенных к ней.

Порядок действий состоит из нескольких операций:

1. Найти сгоревшую перемычку.
2. Заменить ее.
3. Отсоединить приборы, которые она защищает.
4. Запустить двигатель.
5. Включить оборудование.

В первую очередь это происходит в случае:

• короткого замыкания из-за попавшей воды или износа изоляционного слоя на проводах;
• повышенного напряжения в бортовой сети;
• увеличенного энергопотребления из-за подключения нестандартного оборудования;
• некачественного ремонта с применением восстановленных, некалиброванных или контрафактных перемычек.

После устранения дефекта можно приступать к замене предохранителей:

1. Остановить машину на ровном участке дороги.
2. Поставить ее на ручной тормоз.
3. Отключить электроприборы.
4. Повернуть ключ в замке зажигания в отключенное положение.
5. Снять контакты с клемм аккумуляторной батареи.
6. Найти по схеме неисправную плавкую вставку.
7. Проверить ее целостность мультиметром или визуально.
8. Электроизолирующими щипцами или сухой рукой вытащить из гнезда испорченную перемычку.
9. Поставить новую такого же номинала.
10. Завести двигатель.
11. Попробовать включить отказавший прибор.
12. Закрыть крышки монтажных модулей в случае устранения неисправности.

Во избежание пожара по причине короткого замыкания в электропроводке или полного разрушения оборудования, запрещено устанавливать вместо калиброванных предохранителей такие предметы:

• монеты;
• фольгу;
• проволоку;
• провода;
• гвозди и другие металлические стержни.

Чтобы избежать риска пожара в пути, нужно регулярно осматривать резерв плавких вставок и своевременно добавлять перемычки нужных номиналов.

Рено Логан схема предохранителей

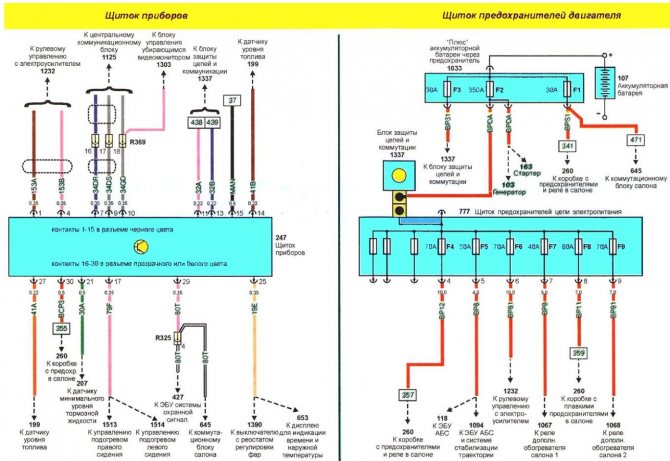

Электрическая схема, согласно которой в Рено Логан осуществляется питание блока прикуривателя, весьма примитивна. Штатный источник посылает напряжение предохранителю (10А), который находится внутри монтажного модуля.

Этот блок предохранителей располагается в салоне, а точнее – над рукояткой отпирания замка капота Рено Логан. Проводами соединяются два объекта: непосредственно монтажный блок и соответствующее гнездо на консоли.

В данной статье мы расскажем, где находится очень важный элемент — предохранитель прикуривателя, а также остальные предохранители и реле, а также схема предохранителей автомашины Renault Logan.

Если возникает неисправность, то первоначально следует убедиться целы ли соответствующие предохранители. Его маркировка выполнена красным цветом и имеет символы «F38»

Важно помнить об отсутствии на поверхности крышки монтажного блока обозначения прикуривателя. Предохранитель прикуривателя питается от сети аудиосистемы

Это заставляет ориентироваться именно по ее обозначению. Поэтому вы без труда найдете, где находится очень важный элемент предохранитель прикуривателя, поскольку из-за многочисленных подключаемых к нему гаджетов (ноутбуки, смартфоны и т. д.) эти предохранители чаще остальных выходят из строя не только на Renault Logan.

В числе самых распространенных причин перегорания блока присутствует факт подключения к бортовой сети Рено Логан большого числа одновременно функционирующих потребителей энергии. Если какое-либо из устройств потребляет ток, величина которого превышает 10А, то последующее перегорание обеспечено.

Здесь среди лидеров находится электрический насос. Для предотвращения поломки блока, процедуру накачки колес следует выполнять при отключенной аудиосистеме, поскольку магнитола с насосом питаются по одной цепи.

Перед соединением шланга с ниппелем следует выдержать паузу, обеспечив кратковременную работу насоса вхолостую.

Еще одной важной причиной поломки может служить несовместимость по размерам штекера токоприемника с гнездом питания. Неплотный контакт вызывает повышенный нагрев клемм

По достижении конкретного температурного значения, клеммы начинают оплавляться и провоцируют короткое замыкание цепи. В такой ситуации заменой единичного предохранителя не отделаться. Приходится менять весь блок.

Место дислокации «F38» в монтажном блоке 1,4-литрового Рено Логан:

Профилактические мероприятия

Если отсутствует желание непрерывно запасаться тоннами наборов предохранителей, следует применить стратегию противодействия их частым поломкам.

1. Первым и наиболее распространенным методом является, когда предохранители на аналог с большей мощностью. Мастерами рекомендуется применять устройства с силой в 15А. Вероятность перегорания минимизируется, а причинение вреда бортовой сети не происходит.
2. Второй мерой будет правильность подбора устройства. На упаковочных тарах самых разноплановых изделий обозначена потребляемая ими мощность. Отлично, если у них присутствует свой элемент. Для предотвращения перегорания внимательно читаем характеристики намеченного к покупке устройства. Это более простое действие по сравнению с «выкорчевыванием» предохранителя из посадочного гнезда.
3. В-третьих, требуется правильно подсоединять штекер. Из-за его несоответствия конструктивным особенностям гнезда, возникают выше обозначенные проблемы.

Для обеспечения корректного подсоединения расположение контактов должно быть горизонтальным, но не вертикальным (т. е. по бокам, но никак вверху и внизу). Такое действие позволит исключить оплавление клемм в машине Рено Логан.

Если неисправность все же состоялась и предохранители пришли в негодность, то здесь единственным выходом будет замена. Процедура весьма проста. Для того, чтобы извлечь предохранители из посадочного гнезда достаточно будет поддеть плоско-профильной отверткой.

О мерах в плане безопасности

Блок предохранителей предназначается для предотвращения появления пожароопасной ситуации, которая возникает по причине замыкания в электросети авто Рено Логан. Даже наличие блока не позволяет быть стопроцентно застрахованным от неприятности.

• Рено Дастер камера заднего вида
• Сравнение Рено Дастер и Киа Спортейдж 2
• Рено Сандеро замена фильтра салона

Предохранители и реле Renault Logan, электрические схемы

Рено Логан считается недорогим, доступным и надёжным автомобилем. Не зря многие используют данные авто для работы в такси. При относительно невысокой стоимости данная модель достаточно надёжная для российских дорог.

Но в любых автомобилях, особенно после продолжительных поездок и наматывании определённого количества километров пробега, начинают появляться те или иные проблемы, связанные с электроприборами, контактами, проводкой. Особенно это заметно на возрастных автомобилях, которые успели послужить не одним хозяевам.

Чтобы быстро найти и устранить неисправности электрики в Логане, нужно знать где находятся предохранители и реле Renault Logan, как выполнены схемы и цепи питания приборов. О монтажных блоках и путях решения проблем электрики пойдёт речь в этой статье.

Монтажный блок в салоне

Монтажный блок находится в левом торце приборной панели, добраться до него можно открыв водительскую дверь и сняв крышку. На внутренней стороне крышки закреплены резервные предохранители и пинцет.

Предохранители в салонном монтажном блоке

F01 (20А) — стеклоочиститель, обмотка реле обогрева заднего стекла.

• Если перестали работать «дворники», проверьте исправность подрулевого выключателя, его дорожек, контактов и разъёма, а также мотор, его щётки и трапецию механизма очистителей.
• Если при включении выключателя слышится щелчок, часто проблема кроется в попадании влаги и воды внутрь мотор-редуктора.
• При открытии крышки мотор редуктора будьте аккуратны, можно повредить провода, идущие к щёткам. При сборке провода должны быть ровно уложены в пазы. Очищать и осмотривать весь механизм лучше полностью сняв его с автомобиля.
• Щётки дворников для лучшей очистки стекла и улучшения обзора лучше устанавливать разного размера: водительская — 26″, пассажирская — 22″.

F02 (5 А) — приборная панель, обмотки реле К5 топливного насоса и катушки зажигания, система управления двигателем от замка зажигания (ЭБУ).

F0З (20 А) — лампы стоп-сигналов, лампа заднего хода, омыватель лобового стекла.

• Если не горит ни один стоп-сигнал, проверьте первым делом концевой выключатель, который расположен в педальном узле и реагирует на нажатия педали тормоза, а также его разъём. Проверьте исправность всех ламп, они могли перегореть все по очереди, а также контакты в патронах.
• Если не горит лампа заднего хода, проверьте для начала саму лампу. Находится с левой стороны.
• Если она целая, скорее всего дело в выключателе, который расположен на коробке передач с левой стороны. Добраться до него можно поддомкратив левое переднее колесо или на смотровой яме. Проверьте контакты его разъёма, при необходимости очистите их.
• Если датчик-выключатель неисправен, замените его новым, либо разберите и отремонтируйте, обычно в нём подгорают контакты. При выкручивании выключателя подготовьте пробку, которой можно закрыть отверстие, чтобы не вытекало трансмиссионное масло, либо предварительно слейте его. Цена нового выключателя — около 1000-1400 руб.
• Если не работает омыватель, проверьте уроверь жидкости в бачке омывателя, подрулевой переключатель и его контакты, затем работоспособность насоса, подав на него напряжение 12 В, не доставая его из бачка.
• Если на улице отрицательная температура, проверьте каналы омывателя, не замёрзла ли в них жидкость и форсунки на предмет засора.

F04 (10А) — блок управления подушками безопасности, лампы поворотников, диагностический разъем, иммобилайзер.

• Если у вас на панели приборов горит лампа неисправности подушек безопасности, проверьте шлейф и разъём подключения подушки в руле. Чтобы найти точную причину, проведите диагностику ошибок через диагностичекий разъём, для этого можно обратиться к электрику с нужным оборудованием.
• Если не работают указатели поворотов, проверьте исправность ламп и отсутствие короткого замыкания в их разъёмах, подрулевой переключатель и его контакты. Также поворотники могут некорректно работать при коротком замыкании в других световых приборах.

F09 (10А) — ближний свет в левой фаре, лампа включения ближнего света на панели, насос омывателя фар.

F10 (10А) — ближний свет в правой фаре.

• Если перестали работать фары и пропал ближний свет, первым делом проверьте эти предохранители и лампы, сгореть могли как одна из фар, так и обе сразу.
• Также проверьте подрулевой переключатель, наличие контактов в его разъёме.
• Если проблему утранить не получается, прозвоните тестером проводку, проверьте наличие массы и напряжения в разъёмах для ламп.

F11 (10А) — левая фара, дальний свет, лампа включения дальнего на панели приборов.

F12 (10А) — правая фара, дальний свет.

Если фары перестали светить дальним в соответствующем режиме, проверьте лампы, подрулевой переключатель с разъёмом и проводку.

Блок предохранителей

1 поколение Дачия Логан или Рено имеет два монтажных блока. Примечательно, что модули полностью совпадают по расположению с моделью Степвей. Первый блок находится в непосредственной близости от аккумуляторной батареи. Черная коробка представляет собой корпус устройства, закрытый от попадания влаги и пыли крышкой.

Вторая часть устанавливается в салоне с левой стороны на боковой части приборной панели, у двери, находится небольшая крышка.

После рестайлинга машины расположение блоков не изменилось.

Предохранители в салоне

Отвечают за вспомогательное оборудование, не связанное с силовой установкой. Обозначение каждого элемента можно найти на обратной стороне крышки. Здесь схематично показана роль каждого элемента.

Моторный отсек

На дальнейшем фото представлен монтажный блок, расположенный под капотом. У обновленной версии 17 года расположение элементов незначительно отличается.

Схема предохранителей и реле

Чтобы разобраться в схеме подключения принципиальная методика не нужна. К каждому предохранителю подключается фаза прибора и плавкая вставка защищает цепь от перенагрузки. Каждый элемент может одновременно питать 4 или 6 приборов, если позволяет его мощность.

Расшифровка/распиновка блока предохранителей

Описание плавких вставок, расположенных под капотом выглядит так:

• F1 – подача питания замка зажигания и его потребителей;
• F2 – на авто без кондея питает вентилятор головного радиатора;
• F3 – топливный насос, ЭСУД, катушки зажигания;
• F4 – ЭБУ и главное реле;
• F5 – пустой;
• F6 – предохранительная панель салонного блока;
• F7 – силовые магистрали релюшек кондиционера;
• F8/9 – силовые магистрали ЭБУ и АБС.

Салонный блок больше, но предохранители здесь менее производительные:

• 1 — Очиститель лобового стекла, обмотки возбуждения реле нагревателя окна кормовой части.
• 2 — Управление питанием приборной доски, бензонасоса и катушки зажигания.
• 3 — Стопы и мотор омывателя.
• 4 — Повороты, иммобилайзер, диагностический разъем.
• 9/12 – цепи включения ближнего света левой и правой фары соответственно и насоса омывайки.
• 10/11 – ближний/дальний свет левой фары.
• 13/14 –электроподъемники стекол.
• 15 – цепи ЭБУ и АБС.
• 16 – подогрев передних сидений.
• 17 – клаксон.
• 18/19 – подсветка внешняя, салона и бардачка.
• 20 – задние противотуманки.
• 28 – лампы освещения салонного пространства.
• 29 – управление аварийкой, поворотами, дворников и ЦЗ.
• 30 – центральный замок и коммутационный блок.
• 31 – силовая цепь противотуманок.
• 32/36 – нагревательный тэн кормового окна и обмотка вентилятора печки.
• 37 – управление зеркалами заднего вида.
• 38 – прикуриватель.
• 39 – вентилятор печки.

Блок предохранителей в салоне Renault Logan 2

Предварительно определимся, где находится салонный блок Рено Логан второго поколения с защитными устройствами электрической сети. Он смонтирован в торцевой части центральной консоли с водительской стороны. Чтобы добраться к силовой схеме понадобится предварительно открыть дверь. Затем используя отвертку с плоским жалом, следует поддеть край декоративной крышки. Далее останется ее демонтировать.

Схема блока 260-1

Схема монтажного блока Рено Логан 2 поколения 260-1 состоит из двух реле с номинальным током тридцать пять ампер и защитных плавких вставок. Первое реле в салоне Renault Logan 2 с наименованием «A» отвечает за функционирование электрического вентилятора подачи холодного воздуха, а второе «B» – подогревательный комплекс заднего стекла.

Блок: 260

Далее представлены предохранители Рено Логан 2 поколения с указанием защищаемой зоны:

• F1 – кнопочный пост управления и электрические привода передних и задних стекол (30А);
• F2, F3 – левый и правый дальний свет фар соответственно (10А);
• F4, F5 – левый и правый ближний свет фар соответственно (10А);
• F6 – датчик скорости и парковки, кнопочный пост управления стеклоподъемниками с функцией блокировки задних приводов стекол, центральный замок, световое оповещение аварийной остановки, мультимедийный комплекс, программа управления АКПП, климатическая установка, ЭБУ силового агрегата, габаритные огни, подсветка государственного регистрационного знака (5А);
• F7 – габариты (5А);
• F8 – программный комплекс обеспечения безопасности детей, управление приводами задних стекол с приборной панели (30А);
• F9 – ПТФ и правая блок-фара сзади (7,5А);
• F10 – сигнал (15А);
• F11 – центральный замок и цепь дистанционного открытия багажника (20А);
• F12 – стоповые огни, система курсовой устойчивости, контроллер положения педали сцепления и рулевого колеса (5А);
• F13 – подсветка багажного отсека, перчаточного ящика, центрального и водительского пространства, управляющая программа климатической установкой, предохранитель цепи временного снятия плюса с источника питания электроэнергии (10А);
• F14 – отопительный комплекс, датчик скорости, парковки и не пристегнутого ремня безопасности, подогрев заднего стекла (5А);
• F15 – омывающий комплекс лобового и заднего стекла, дворники (15А);
• F16 – выбор подогрева между водительским и передним пассажирским креслом, мультимедийный комплекс (15А);
• F17 – правая и левая передняя блок-фара, указатели поворотов (7,5А);
• F18 – стоповые и габаритные огни (7,5А);
• F19 – приборная панель, насос подачи топлива, система впрыска, стартер, селектор автоматической трансмиссии (5А);
• F20 – SRS (5А);
• F21 – управляющая программа автоматической трансмиссии, задние габаритные огни, датчик парковки, фонарь заднего хода (7,5А);
• F22 – ГУР (5А);
• F23 – цепь для подключения прицепа (20А);
• F24 – питающая линия салонных предохранителей F12, F13, F36 (15А);
• F25 – ЦЭКБС (5А);
• F26 – задние габариты, привода внешних зеркал, поворотники, центральный замок, световое оповещение аварийной остановки (15А);
• F27 – питающая линия салонных предохранителей F4, F5, F9 (20А);
• F28 – охранная сигнализация (15А);
• F29 – питающая линия салонных предохранителей F1, F2, F3, F6, F7, F9, F10 (20А);
• F30 – не задействован;
• F31 – панель приборов (5А);
• F32 – мультимедийный комплекс, климатическая установка, электрический вентилятор подачи холодного воздуха, розетка (7,5А);
• F33 – прикуриватель спереди (15А);
• F34 – мультимедийный комплекс, разъем для подключения диагностического оборудования (15А);
• F35, F36 – система подогрева внешних зеркал (5А);
• F37 – стартер (30А на Рено Логан 2 поколения в комплектации с АКПП и 5А – с МКПП);
• F38 – рычаг управления дворниками под рулем (30А);
• F39 – вентилятор кондиционера (40А).

Части 260-2, 260-3 и 260-4 блока

В зависимости от конкретной комплектации Рено Логан 2 поколения в салонном пространстве могут быть дополнительные защитные элементы. Так предусмотрено размещение реле в схеме 260-2 и 260-4. Первая состоит из элемента с наименованием «C» и номиналом в тридцать пять ампер. Отвечает за работоспособность системы обеспечения безопасности детей. Часть 260-4 включает в себя следующие реле:

• D – временное снятие плюса с источника питания напряжения (20А);
• E – не задействовано.
• Также силовой блок в салоне Renault Logan 2 может быть дополнен частью 260-3, которая состоит из следующих предохранителей:
• F1 – цепь R24 в модификации Рено Логан 2 GPL (15А);
• F2 – электрические привода передних стекол (25А);
• F3 – розетка сзади (15А);
• F4-F10 – не задействован.

Схема электрооборудования — предохранители Renault Megane (Рено Меган)

• А — Оранжевый, 60А — разъем блока питания, комбинированные выключатели освещения и стеклоочистителя на рулевой колонке
• В — Оранжевый, 60А — Замок зажигания, комбинированные выключатели освещения и стеклоочистителя на рулевой колонке
• С — Черный, 40А — кондиционер воздуха
• D — Красный, 60А — подогрев лобового стекла
• Дополнительный блок предохранителей питания:
• 30А — система впрыска топлива (бензин)
• 70А — система преднакала (дизель)
• 40А — ABS
• Коричневый, 30А — система впрыска топлива (бензин)
• Коричневый, 70А — система преднакала (дизель)
• Черный, 40А — кондиционер воздуха
• Зеленый, 60А — разъем блока питания
• Оранжевый, 60А — разъем блока питания, комбинированные выключатели освещения и стеклоочистителя на рулевой колонке
• Оранжевый, 60А — Замок зажигания, комбинированные выключатели освещения и стеклоочистителя на рулевой колонке и мотор стеклоочистителя

Это должен знать каждый владелец авто:Датчик положения коленвала Датчик предназначен для формирования электрического импульсного сигнала, на основании которого контроллер определяет положение коленчато…

Колпаки на автомобильные колёса — бюджетный вариант С наступлением зимы, надо обувать зимнюю резину, как правило на зиму ставят диски на комплекты похуже, и не всегда их диски имеют хоро…

OBD Разъём Все современные авто, особенно после 1996 года выпуска, включают в себя систему диагностики по универсальному протоколу OBD — OBD-II. Данные устройства могут быть построены на баз…
