Стоит ли отключать адсорбер, плюсы и минусы, возможные последствия

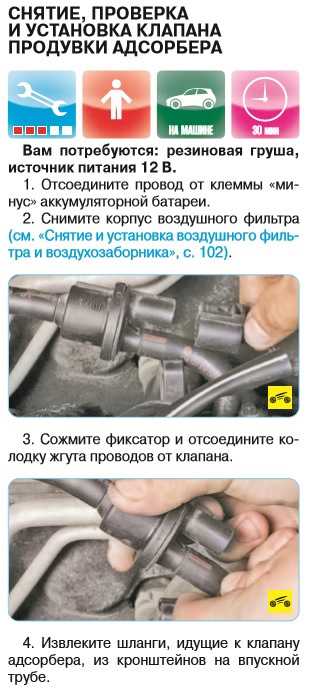

Как проверить клапан адсорбера на работоспособность

Чтобы проверить ограничитель поглотителя на на Приоре, придется его снять. Есть отличие, которое касается крепления. У двигателя 21126 крепление – это кожух из пластмассы, а к 21127 – это крепеж, который стоит у впускного коллектора. Для того чтобы снять деталь, проделайте следующее:

1. Застопорьте машину, поднимите капот, снимите минусовую клемму с АКБ.
2. Отожмите фиксатор поведенного провода, отсоедините его.
3. Надавите на фиксатор. После этого сдвиньте сопун по направляющим вверх.
4. Отсоедините впускную трубку. Если не получается подогрейте ее – полейте горячей водой.

Проверку проведите следующим образом:

1. Осмотрите шланги, ищите механические повреждения, если они есть.
2. Постарайтесь наполнить ограничитель воздухом, используя медицинскую грушу или насос. При этом сохраняйте герметичность маленькой детали – используйте хомуты.
3. Если воздух не продувается, деталь работает.
4. Подайте от АКБ ток. Должен появиться щелчок как сигнал начала работы. Сбрасывая провод, Вы должны услышать еще один щелчок, сигнализирующий об исправной работе.

Абсорбер ВАЗ — 2170 Приора в сборе

Уважаемые покупатели, во избежание ошибок при отправке абсорбера, в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска и форму корпуса (прямоугольная или круглая).

         В соответствии с экологическими стандартами евро-3, вредные, углеводородные пары от испарений бензина, не должны попадать в атмосферу. Для этого, топливная система автомобиля должна быть оборудована абсорбером. Абсорбер топливной системы и улавливает эти самые пары.

         Абсорбирование — это поглощение газов твердыми или жидкими телами. В случае автомобильной системы, абсорбентом выступает уголь, которым наполнен абсорбер.

         Абсорбер (прямоугольный) 2170-1164010-02 предназначен для улавливания паров бензина из топливного бака автомобилей ВАЗ-2170 в атмосферу. Установлены в автомобили оснащенные системой впрыска топлива и удовлетворяющие нормам токсичности ЕВРО-3 и ЕВРО-4. Масса абсорбера – не более 0,8 кг.

         Пары бензина, образующиеся в баке, поднимаются вверх, и через отверстие у горловины бака попадают сначала в сепаратор. Там они конденсируются и сливаются обратно в бак.

Та их часть, которая не успевает превратиться в конденсат, через гравитационный клапан по паропроводу, попадают уже непосредственно в абсорбер, где и поглощаются активированным углем. Это происходит тогда, когда двигатель не работает.

         В процессе движения автомобиля, при прогретом двигателе, система управления открывает электромагнитный клапан, и происходит продувка абсорбера. Пары бензина вместе с поступившим через другой клапан воздухом, выдуваются во впускную трубу двигателя, где и сжигаются.

Получается некий двойной эффект.

Во-первых, атмосфера не загрязняется лишними, вредными испарениями;

Во-вторых, Вы имеете пусть и небольшую, но экономию топлива. Ведь не будь абсорбера, горючее бы просто напросто испарялось.

         Со временем абсорбер засоряется и может прийти в негодность. Признаки неисправности данного элемента топливной системы, можно определить по косвенным признакам.

— Образование избыточного давления в топливном баке. Происходит это по причине образования паров, которым некуда деваться из бензобака. В таком случае, в момент откручивания крышки, вы будете слышать шипение.

— На холостом ходу, могут начать «плавать» обороты двигателя автомобиля.

В нашей стране проблема неисправных деталей решается очень просто, особенно тех, без которых автомобиль может ехать. «Снимай и езжай дальше» в один голос советуют умельцы. Тут уж конечно решать Вам, но что-то подсказывает, что этим самым воздухом дышать Вам. И если все поголовно возьмут и снимут все «лишние» эко-детали, раз в автомобиле они не так уж и нужны, то в один «прекрасный» день и дышать станет нечем.

Замена данной детали займет не более 15 минут, это можно выполнить.

Другие артикулы товара и его аналогов в каталогах: 2170116401020.

ВАЗ- 2170, ВАЗ – 2171, ВАЗ – 2172.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить абсорбер у автомобиля Лада Приора.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ !!!

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

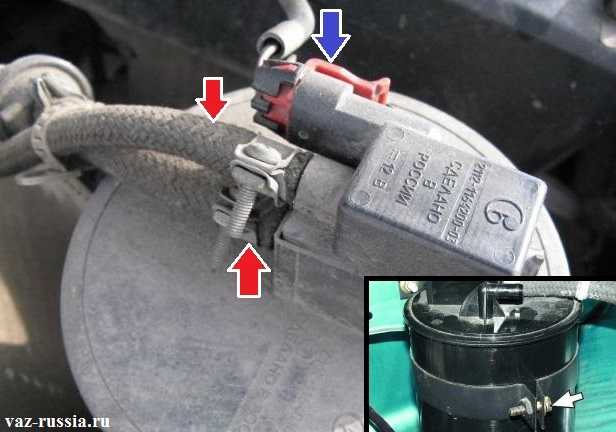

Клапан продувки адсорбера Лады Приора: неисправности, как проверить

Каждый последующий выпуск модели инжекторных машин Приора имеет какое-то новшество или усовершенствование деталей двигателя или дизайнерского оформления салона. Вот и серия 2112 дополнилась адсорбером.

«Экологический пост» – сборщик отработанных паров топлива. Количество их колеблется в зависимости от марки бензина. Своевременная очистка также способствует меньшему расходу горючего. Сам процесс происходит, когда двигатель не работает. Адсорбер представляет собой маленькую пластиковую коробочку, заполненную активированным углем, поэтому и цвет у нее черный. Увидеть ее можно возле бензобака, с которым она соединяется трубочками.

Отработанные газообразные вещества проходят через этот фильтр, а затем возвращаются в бензобак после продувки клапаном, который путем конденсирования осаждает грязные пары, а часть уже очищенного топлива возвращается в бензобак по патрубкам. Вот вам и выгода, хоть и небольшая, но 1% – тоже деньги! В атмосферу уже выходит более чистый газ. От маленького клапана зависит работа главного органа машины – двигателя. Он спасет мотор от загрязнения.

Поломка клапана продувки

Причины сбоя в работе:

• замкнула обмотка;
• оборвались проводки;
• механическое повреждение.

Первый вариант:

• разъединить проводки;
• размягчить патрубок горячей водой;
• снять и поменять клапан;
• опять использовать кипяток и мягкую трубку зажать, можно с помощью хомутика.

Второй способ:

• сделать обрез шлангочки по краю детали;
• поставить новый запорник;
• патрубок нагреть и одеть на место.

https://youtube.com/watch?v=d6FZRaLwMnM

Принцип работы

Принцип действия адсорбера:

1. Когда машина находится в неподвижном положении и мотор заглушен, в топливном баке формируется чрезмерное давление топливных паров, которые поднимаются по трубопроводу и направляются в адсорбер.
2. Двигатель работает. ЭБУ (электронный блок управления) машины с учетом текущей программы и режима работы силового агрегата дает команду электромагнитному клапану открыться.
3. Пары топлива, накопившиеся в адсорбере, выдуваются посредством разряжения, имеющего место в коллекторе впуска.
4. Далее пары направляются в сам коллектор впуска и в камеру сгорания. Итог очевиден — пары сгорают. Что касается объема паров, которые поступают в коллектор, то он зависит от времени открытия ЭМ клапана. Чем дольше путь открыт, тем больший объем паров поступит для сжигания.

В моторах, которые оснащены турбиной, предусмотрен компрессор. Задача последнего — создать разряжение в коллекторе впуска.

Вот почему в специальных системах, предусматривающих улавливание паров на турбированных моторах, установлен 2-ходовой клапан, срабатывающий и направляющий пары топлива на впуск компрессора или в коллектор впуска (при наличии или отсутствии давления соответственно).

Как отключить или удалить адсорбер на машине и нужно ли перепрошивать ЭБУ?

Нужно понимать, что при удалении адсорбера отключается электромагнитный клапан, который напрямую связан с контролером и управляется последним.

Это приведет к появлению ошибки p0443, про которую мы уже упоминали выше. Также глушатся трубки, в частности та, которая идет к впускному коллектору.

В чем недостаток такого отключения?

Дело в том, что через трубку, которая идет к впускному коллектору, воздух подсасывается постоянно, даже в режиме холостого хода происходит, так называемая, малая продувка адсорбера. На высоких оборотах от 1500 – 2000 и выше — большая продувка.

Если заглушить патрубок, что многие и делают, определенное количество воздуха не будет поступать во впускной коллектор минуя ЭБУ, но последний их все равно учитывает.

Т.е., контролер учитывает один объем воздуха, а реально заходит другой (меньший). В результате количество топлива формируется ЭБУ исходя из большего количества воздуха, чем поступает. Приводит это к переобогащению топливовоздушной смеси.

В итоге двигатель работает некорректно, потому что смесь постоянно переобогащается там, где это нужно и не нужно, повышается расход топлива.

Также стоит поговорить и про переходной режим работы мотора, который может проявить себя при подъезде к перекрестку, светофору, лежащему полицейскому, в момент, когда сбрасывается газ.

В этот момент может произойти провал — снижение оборотов ниже холостых. Мотор как бы захлебывается, ему не хватает воздуха, причина — переобогащенная смесь. Через несколько секунд ситуация решается за счет электроники.

Поэтому правильным будет отключить адсорбер следующими способами:

1. После удаления устройства в трубку, которая идет напрямую мимо ДМРВ установить жиклер диаметром 1 мм. Это хоть частично, но решит проблему, так как поступать будет дозированно только воздух без паров бензина.
2. Перепрошивается ЭБУ (сложно). При невозможности убрать ошибку Check может понадобиться чип-тюнинг двигателя, а это дорого.
3. Демонтаж всей системы кроме электромагнитного клапана, который работает в холостую.

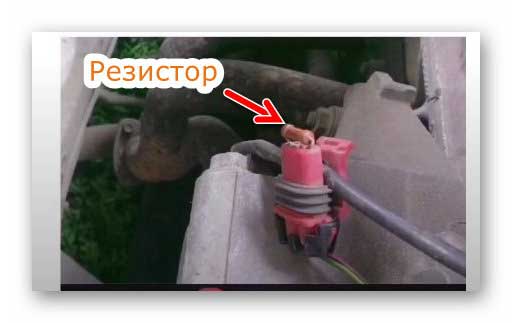

4. Установкой резистора (эмуляция клапана) в электрическую цепь на 200 – 250 Ом и 2 ватта. Для этого сгибаем ножки резистора и вставляем в фишку клапана. Закрепляем все изолентой. Но не всегда это помогает.

Как отключить адсорбер на ВАЗ 2110, 2112, 2114

Учитывая рекомендации выше делаем следящее:

1. Отключите разъем питания от клапана.
2. Отсоедините все патрубки от адсорбера и демонтируйте последний вместе с креплением.
3. Закрепляем клапан в месте, куда достанет штекер с проводами и патрубки.

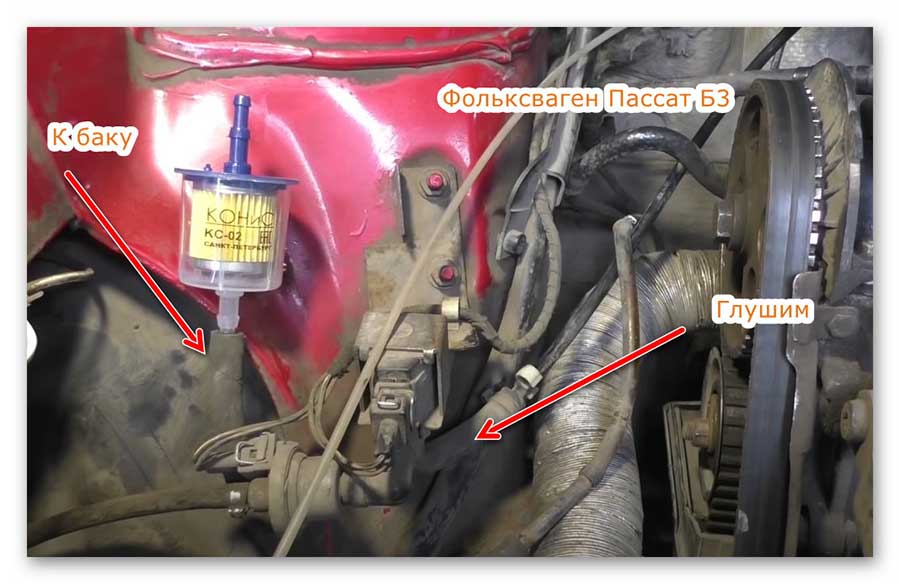

4. На нижний штуцер подключите шланг с топливным фильтром (смотрите фото ниже).
5. К торцевому верхнему штуцеру – подключаем патрубок, идущий к впускному коллектору.
6. На патрубок, идущий в бак, одеваем еще один фильтр, аналогичный первому.

При такой схеме, когда клапан открывается в систему заходит чистый воздух, правда без паров бензина.

Исключаем клапан

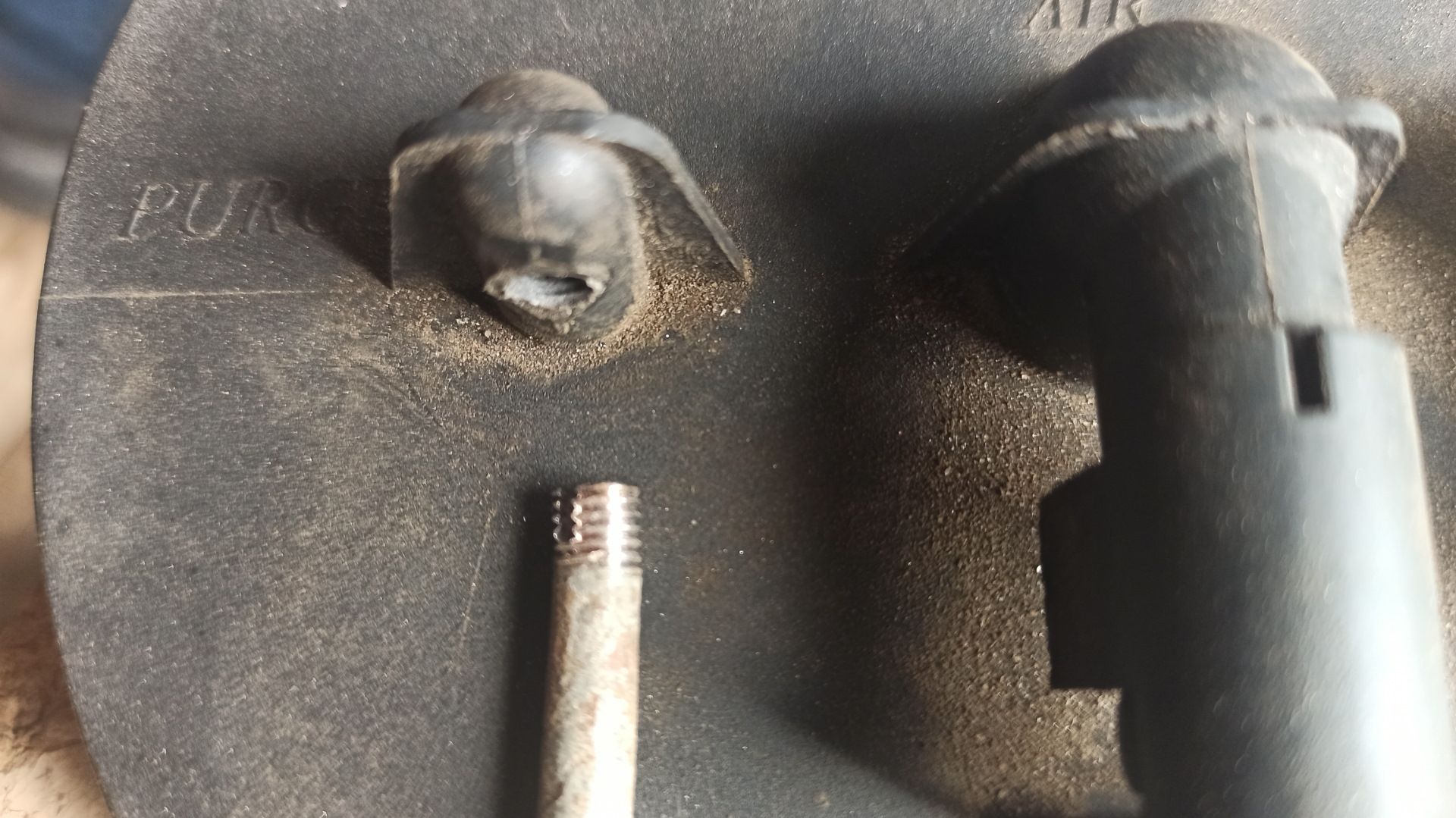

Этот способ еще проще. Все демонтируем, включая и клапан. На патрубок, идущий из бензобака, одеваем топливный фильтр, а патрубок, идущий к впускному коллектору, глушим болтом с хомутом.

Последствия такого способа описаны выше, но этот способ тоже имеет право на жизнь.

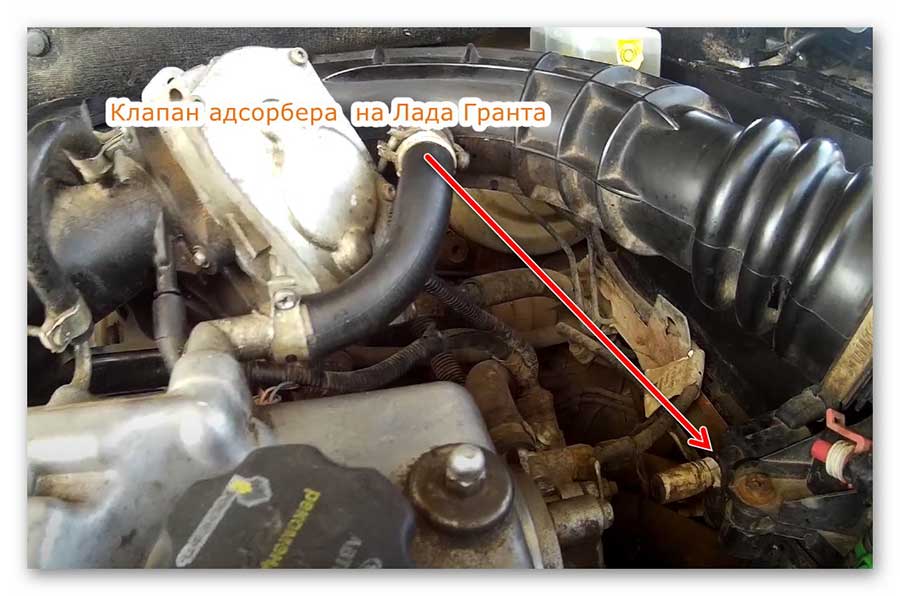

Что касается Приоры, Гранты, Лада Ларгус, Газели и других автомобилей, то отключается absorber у них аналогичными способами, которые описаны выше.

Toyota Chaser

Стоит рассмотреть одну из иномарок, к примеру, Toyota Chaser.

Принцип отключения схожий с предыдущими:

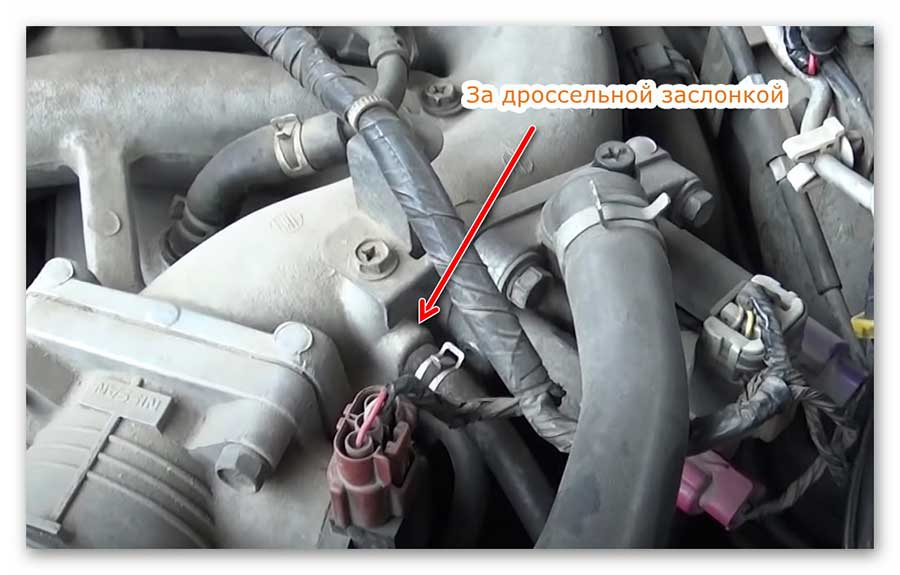

1. Найдите клапан адсорбера. Он находится возле датчика массового расхода воздуха на корпусе воздушного фильтра.
2. Отключите от него фишку с проводами и все патрубки (может загореться Check на панели приборов).
3. Найдите адсорбер, отсоедините от него патрубки и заглушите.
4. Отсоедините от дроссельного узла патрубок, идущий к клапану, и заглушите его болтом с хомутом.
5. На патрубок, идущий к баку, оденьте топливный фильтр от карбюраторного ВАЗа.

ПОПУЛЯРНОЕ У ЧИТАТЕЛЕЙ: Пропуски зажигания в цилиндре, причины, диагностика, ремонт

В чем подвох перепрошивки с Евро 4 на Евро 2

Многие перепрашивают ЭБУ с Euro-4 на Euro-2, как правило делают это при удалении катализатора и установки обманки. В этот момент может произойти (специально или случайно) отключение клапана адсорбера и ЭБУ не управляет последним и никак его не контролирует.

В итоге при неисправности клапана двигатель будет работать с перебоями, а ошибка не высветится на панели приборов. Чтобы в этом убедиться отключите клапан и понаблюдайте за работой мотора.

Если версия подтвердилась, заглушите патрубки адсорбера и отключите клапан, контролер все равно им не управляет.

Сепаратор паров бензина лада приора

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

Задумался (чисто теоретически) а нужен ли это девайс, и если нет, то не удалить ли его на х. овощь.

Я както клапанок удалил дабы избавится от пшиканья в баке!

Клапан же наоборот нужен чтоб когда бак открываешь не пшикало.

Не могу понять у всех пшикает бак когда открываешь или только у меня?

Девайс придуман для удовлетворения ужесточающихся экологических требований к автотранспорту. С точки зрения работы двигателя : абсолютно паралельно, но если изначально он установлен на машине значит контроллер настроен на эту систему. Поэтому удалять ее не следует. И вообще нужно думать об экологии.

Спасибо за увлекательную лекцию, но я это и так знаю. мне интересно работает ли вообще эта система: я имею ввиду сепаратор (не путать с адсорбером) он ведь и карбом ставился. тогда как на прочих (наших) машинах его не было.

Я както клапанок удалил дабы избавится от пшиканья в баке!

Клапана (включая тот, что в крышке) установлены для того, что бы в баке поддерживать давление и не допускать разрежения. Бензонасос расчитан на работу со слегка избыточным давлением в баке, оно для него желательно. Где-то была замечательная тема на этом форуме, юзай поиск если интересует пшик.

Что же касается сепаратора (бачок под левым задним крылом), считаю что вещь полезная. В теории, пары бензина конденсируются в нём и стекают обратно в бак, т.е. благодаря ему мы должны экономить на меньшем испарении топлива, нежели трубку просто кинуть в атмосферу (как на классике например). Вот угольный адсорбер (и катализатор со своим дожиганием) это по-моему уже шляпа. Основной вред экологии наносят крупные промышленные предприятия своими выбросами и сливами, автотранспортные конторы с табунами своих пердячих коптилок. Едешь за таким в гору, задыхаешься и думаешь — какие нахрен катализаторы. Как они вообще техосмотр проходят, из них ведь саляра живьём вытекает.

Источник

Признаки неисправности КПА

Для начала пустите двигатель: на холостом ходу или в холодную погоду вы услышите характерное еле слышное стрекотание. Оно говорит о том, что клапан исправен. Чтобы не перепутать этот звук с шумом от работающего ГРМ, резко надавите на газ. Характер стрекота не должен измениться. О неисправности КПА говорят нижеследующие признаки:

• зажигание сигнала CHECK на панели приборов;
• определение ошибки РО441 в ходе тестирования;
• повышенный расход бензина;
• неустойчивая работа силового агрегата при движении;
• нестабильный холостой ход;
• увеличение содержания СО2;
• шипящий звук при отворачивании крышки бака (появилось разрежение);
• появление запаха топлива в салоне.

Где расположен адсорбер на Приоре и как его заменить

Следует еще раз подчеркнуть, что зачастую причиной неисправности системы по улавливанию паров топлива является электромагнитный клапан, поэтому поиск неисправности нужно начинать именно с него. Если же эта деталь на Приоре исправна, тогда высока вероятность того, что из строя вышел адсорбер. Для его замены, необходимо сначала разобраться с местом расположения. Обычно такие устройства размещаются рядом с бензобаком, но не всегда. На Приоре адсорбер находится в подкапотном пространстве. Искать его необходимо рядом с генератором под правой фарой. На фото ниже показано место расположения адсорбера на Приоре с кондиционером.

Немаловажно отметить тот факт, что на Приоре может стоять адсорбер, как прямоугольной формы, так и круглой. Несмотря на различия по форме, изделия являются полностью взаимозаменяемыми

Ниже на фото показано место расположения элемента со стороны радиатора.

Теперь разберемся с тем, как снимается адсорбер на Приоре. Процесс будет несколько отличаться в зависимости от комплектации авто. Если Приора 8-клапанная и без кондиционера, тогда процесс снятия адсорбера выглядит следующим образом:

Первоначально следует отсоединить крепления шлангов «3» и «4» на рисунке ниже. Для этого следует нажать на фиксаторы, и потянуть за шланги.
Используя ключ на «8»/«10» (могут отличаться), выкрутить болты крепления (2 шт.). Для вывинчивания рекомендуется использовать накидной ключ с трещоткой, так как только им удобнее всего осуществлять манипуляции по вывинчиванию крепежей в труднодоступном месте.
После этого можно извлечь деталь. Места для ее извлечения вполне достаточно, и для этого не нужно снимать генератор или фару.
Произвести проверку на исправность, либо заменить. Установка осуществляется в порядке обратном снятию

При установке важно соблюдать момент затяжки болтов крепления. Они затягиваются с усилием в 1,6-2,8 Нм.

Однако процесс демонтажа улавливателя паров бензина не сложный на Приоре без кондиционера, где имеется свободный доступ к устройству. На 16-клапанных моделях ВАЗ-2170 с кондиционерами Halla и Panasonik процесс будет несколько отличаться. Отличие заключается в том, что нужно демонтировать правую фару, под которой расположен адсорбер. Принцип демонтажа адсорбера заключается в выполнении следующих действий:

1. Для начала нужно снять верхнюю накладку с фары, выкрутив четыре крепежных элемента с помощью крестовой отвертки.
2. Отсоединить фишку питания от фары с внутренней стороны, используя отвертку.
3. После этого нужно ослабить крепление бампера (правой части). Как правильно отщелкнуть бампер, чтобы его не повредить, описано .
4. Это нужно для того, чтобы получить доступ к крепежному болту, который расположен под фарой. Вывинчиваем его.
5. Вывинчиваем винт под крестовую отвертку, который находится сбоку.
6. Фара крепится тремя крепежными элементами. Третий болт находится сверху. После его вывинчивания, можно снять фару, чтобы получить доступ к адсорберу для последующего его снятия.

Интересно! Подробный процесс снятия передних фар на Приоре описан в .

Получив доступ к адсорберу, отсоединяем от устройства шланги, и выкручиваем два крепежных винта. Извлекаем устройство, проверяем его или же меняем.

Сборка выполняется в последовательности обратной демонтажу. На примере снятия генератора показано, как добраться до адсорбера на Приоре с кондиционером.

На этом процедура замены адсорбера на Приоре с кондиционером и без завершена. Несмотря на всю трудоемкость процесса, выполняется все очень быстро и без необходимости посещения автосервиса.

Замена датчика адсорбера и его проверка

Для проверки и замены датчика адсорбера на Приоре потребуются мультиметр и отрезки проводов.

Для начала снимаем и проверяем адсорбер, для этого подготавливаем к работе автомобиль и, освободив фиксатор, отсоединяем колодку связки проводов от клапана продувки. Щуп мультиметра со знаком « — » подсоединяем к кузову автомобиля («массе»).

В завершении включаем зажигание и замеряем показания напряжения на выводе А колодки связки проводов. Для каждого вывода есть свое обозначение, которое значится на колодке.

Обратите внимание, что напряжение на выводе должно быть ниже 12 В. В том случае, если напряжение на колодку не поступает или оно не достигает 12 В, следовательно, разряжена аккумуляторная батарея или неисправен весь электронный блок управления автомобиля

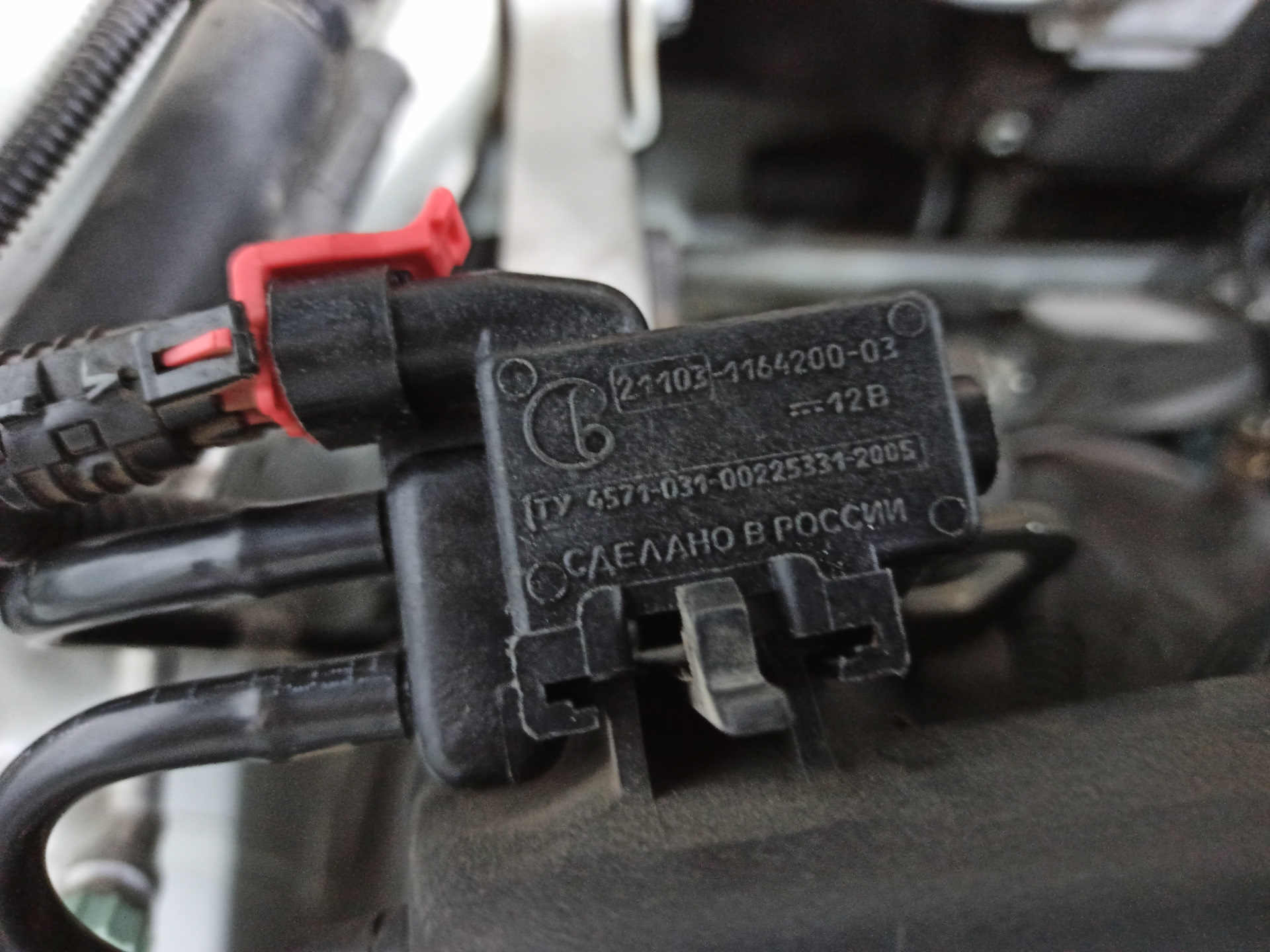

Для замены на Приоре клапана адсорбера выключаем зажигание и сдвигаем клапан вверх, освобождая тем самым фиксатор. После чего снимаем его с кронштейна. Чтобы упростить сборку помечаем порядок подсоединения к клапану шлангов маркером.

С помощью крестообразной отвертки ослабляем затяжку хомутов и отсоединяем шланги поочередно. Сначала шланг, соединяющийся с адсорбером, затем шланг, который соединяется с дроссельной заслонкой (корпусом). В завершении заменяем неисправный в Приоре датчик адсорбера.

Не забывайте, что при подаче напряжения на выводы в лада Приора адсорбер должен открыться с характерным клапану щелчком. Собираем клапан в обратной последовательности.

Причины возникновения неисправности адсорбера на Приоре и особенности его самостоятельной проверки

В адсорбере находится активированный уголь в гранулированном виде, который со временем размокает, что снижает уровень проходимости воздуха. Обычно такая неисправность сопровождается ошибкой на БК Р0441. Однако, кроме того, чаще встречается проблема, когда частицы угля поступают в корпус электромагнитного клапана и, скапливаясь в большом количестве, не позволяет ему закрываться, что приводит к проблеме плавающих оборотов на Приоре.

Причинами неисправности адсорбера являются следующие факторы:

1. Разгерметизация корпуса адсорбера. Обычно возникает в случае механического повреждения. При такой поломке деталь подлежит замене.
2. Нарушение целостности проводов питания электромагнитного клапана. В этом случае высвечиваются ошибки Р0443/Р0444/Р0445 и Р0446. Это может быть обрыв, замыкание на «массу» или пониженное напряжение.
3. Загрязнение штуцера входа воздуха и фильтрующего элемента. Через входной штуцер в устройство поступает воздух, в результате чего выполняется продувка скопившихся паров. Через штуцер в адсорбер поступают загрязнения, которые приводят к снижению уровня проходимости воздуха. Это становится причиной неэффективной работы устройства.

Для определения причины неисправности, понадобится ориентироваться на соответствующие ошибки или признаки. К примеру, если есть подозрения на нарушение герметичности корпуса, то необходимо снять адсорбер, и осмотреть его состояние. Если дефектов не обнаружено, тогда его герметичность обычно проверяется так:

• затыкаются штуцеры соединения с атмосферой и на электромагнитный клапан;
• подается сжатый воздух в оставшийся штуцер, соединяющий устройство с бензобаком;
• отсутствие признаков утечки воздуха говорит о целостности корпуса адсорбера.

Обязательно осматриваем целостность проводов питания электромагнитного клапана, и при необходимости их прозваниваем. Если имеются подозрения на заклинивание клапана в открытом положении, тогда простой и надежный способ проверки — запустить двигатель, и рукой заткнуть штуцер, соединяющий адсорбер с атмосферой. Если после этого изменится работа двигателя, то причина неисправности выявлена, и остается только ее устранить путем замены детали.

Немаловажно отметить, что в случае загрязнения адсорбера, его необходимо заменить. Это устройство является неразборным, и в случае подозрений на неисправность, подлежит замене

Что касаемо ресурса, то здесь никаких точных цифр нет. Срок службы зависит от многих факторов, в том числе, и качества самого устройства.

Это интересно! Адсорбер на Приору имеет следующий артикул 2170-1164010. Его цена составляет ориентировочно 500-800 рублей.

Назначение и принцип работы

Адсорбер – представляет собой емкость, наполненную активированным углем, который выполняет функцию фильтрующего элемента. Этот элемент является основной частью EVAP — Evaporative Emission Control (системы улавливания паров бензина).

Система была интегрирована в топливную систему автомобилей с нормами Euro-2 и выше. Т.е. вы не увидите адсорбер на ВАЗ классике и даже модели 2108, не говоря уже про Москвич, Волгу 3110 и т.д.

Цель – уменьшить вредные выбросы в атмосферу и исключить запахи бензина в салоне автомобиля.

Но не смотря на простоту конструкции, помимо корпуса и фильтрующего элемента адсорбер состоит из:

1. Патрубков: подвода воздуха, вакуумный, отвода паров бензина.
2. Сепаратора – здесь пары конденсируются и сливаются назад в бак.
3. Гравитационный (аварийный) клапан – блокирует перелив топлива при опрокидывании машины.
4. Электромагнитный клапан (или вакуумный клапан – к примеру, стоит на некоторых моделях Ниссан) – один из важных элементов (подробности дальше).
5. Других дополнительных устройств (зависит от модели авто).

Пары топлива скапливаясь в бензобаке должны куда-то деваться. В старых машинах они через специальную трубку уходили в атмосферу. В современных же транспортных средствах топливные баки изолированы от внешней среды.

Пары бензина, через отдельно отводящий патрубок, поступают в адсорбер конденсируются там в виде топлива, которое возвращается снова в бак или во впускной коллектор. В первом случае процесс происходит при заглушенном двигателе, во втором – при работающем.

Меняем устройство своими руками

Чтобы поменять адсорбер, достаточно выполнить ряд легких манипуляций. При этом существует два решения — сделать работу своими руками или отправиться на СТО, доверив проблемы специалистам.

Плюсы первого варианта — экономия средств и высокая скорость работ. Последовательность действий следующая:

Время выполнения работы — 15-20 минут.

Как только неисправный узел демонтирован, приступайте к монтажу нового устройства.

Здесь последовательность следующая:

• Длинный кусок трубки из резины подключайте к шлангу, через которую топливные пары идут в продувной канал.
• Короткую часть трубки подключайте к трубке забора от сепаратора.
• Ставьте адсорбер на место.
• Трубку подачи паров подключайте к каналу продувки, который устанавливается на крышке мотора.
• Подключайте колодку с проводами.
• Устанавливайте трубку между продувным каналом и адсорбером. Проследите, чтобы материал, из которого изготовлена труба, был устойчив к действую масла и бензина.

Назначение и принцип работы клапана продувки адсорбера

Схема клапана абсорбера

Система EVAP устанавливается на бензиновые двигатели внутреннего сгорания для предотвращения попадания паров топлива в атмосферу. Электромагнитный клапан продувки адсорбера является элементом этой системы

Поэтому, чтобы выяснить, для чего нужен клапан адсорбера и как он работает, важно понять принцип работы всей системы. Конструкция адсорбера представляет собой емкость, заполненную адсорбентом, чаще всего активированным углем. Устройство соединено с топливным баком и управляющим клапаном автомобиля специальными трубками

Устройство соединено с топливным баком и управляющим клапаном автомобиля специальными трубками.

Образующиеся в топливном баке пары бензина проникают в сепаратор, где они конденсируются и снова сливаются в бак. Какая-то часть паров не успевает конденсироваться в сепараторе и попадает через паропровод в адсорбер. В фильтрующей системе они поглощаются активированным углем, накапливаются и затем при запуске двигателя подаются во впускной коллектор. Процесс поглощения топливных испарений проходит только при отключенном двигателе. Когда автомобиль работает, электронный блок управления открывает электромагнитный клапан продувки адсорбера, через который поступает воздух и таким образом происходит вентиляция. При этом накопившийся конденсат вместе с воздухом высасываются из адсорбера и снова попадает в двигатель, где происходит его дожигание. Клапан адсорбера обеспечивает вентиляцию всего механизма и направляет топливный конденсат назад в двигатель.

Использование в автомобильной технике

Адсорберы применяются в химической промышленности для очистки загрязнений, автомобилях для фильтрации в замкнутой цепи рециркуляции паров бензина в двигателях внутреннего сгорания. Он предназначен для ограничения попадания в атмосферу паров бензина из топливного бака. В европейской норме Евро-2 введён запрет на обмен газов между вентиляцией бензобака и атмосферы, поэтому пары бензина адсорбируются и при продувке посылаются на дожиг в цилиндры двигателя.

Адсорбер соединяется трубками с дроссельным патрубком и топливным баком имеет систему впрыска с обратной связью. С помощью электромагнитного клапана можно переключать режимы работы системы улавливания паров бензина. Часто применяется активированный уголь для улавливания паров бензина. Адсорбер не сообщается с атмосферой при выключенном двигателе из-за электромагнитного клапана, когда один из штуцеров перекрыт и, следовательно, пары бензина из бака и впускного коллектора поглощаются при попадании в адсорбер. При пуске двигателя, контроллер системы впрыска управляет клапаном и, клапан соединяет полость адсорбера с атмосферой для продувки сорбента. После чего попавшие в ресивер пары бензина дожигаются в камере сгорания. Длительность соединения и интенсивность продувки сорбента напрямую зависят от расхода воздуха двигателем.

Требования к регенерации и перезагрузке адсорбентов

Отличительной особенностью всех адсорберов является необходимость к периодической регенерации и полной перезагрузке адсорбента.

По мере работы устройства неизбежно происходит забивание микропор загрязнителем, что постепенно снижает эффективность захвата нежелательных или вредных компонентов газовой фазы.

В связи с этим, промышленные адсорберы часто устанавливаются в парах: один аппарат работает в режиме поглощения, а другой – в режиме регенерации, (которая также может быть совмещена с десорбцией).

Среди распространенных методов реактивации адсорбентов можно выделить следующие:

• Продувка горячим водяным паром. Важную роль при паровой реактивации играют разогретые водные диполи, приобретающие более высокую реакционную способность, что позволяет им «отрывать» поллютанты от адсорбента, вновь раскрывая микропоры активированного угля, силикагеля или цеолита. Данный метод регенерации относится к деструктивным. Так, например, активированный уголь требует полной перезагрузки после примерно 100 циклов регенерации.
• Продувка газами. В зависимости от захватываемого адсорбата, может использоваться углекислый газ, кислород, некоторые инертные газы, а также воздушная смесь, обычно – высокотемпературная.
• Невоспламеняемое термическое прокаливание. Может быть проведено как самостоятельно, так и в комбинации с паровой продувкой. Недостаток метода – сильное истощение сорбента, (около 5% массы за каждый цикл прокаливания). Термическое прокаливание особенно рационально в отношении извлечения из фильтрующего субстрата маслянистых веществ.

Как правильно называть адсорбер или абсорбер?

В мире существуют оба понятия. Но несмотря на то, что с латиницы «sorbeo» и «absorbeo» переводятся почти одинаково: адсорбер — (от лат. ad — на, при и sorbeo — поглощаю), а абсорбер — (от лат. absorbeo — поглощаю), смысловую нагрузку оба слова несут разную.

1. В нашем случае речь идет именно про адсорбер, так как это устройство, которое своей твердой поверхностью поглощает газообразные или растворимые вещества без прохождения химических реакций. Бывают устройства периодического и постоянного действия.
2. А абсорбер – аппарат, который полностью поглощает газы (пары) во внутрь с последующим прохождением химической реакции, в результате которой одно из веществ полностью поглощается специальной жидкостью (абсорбером).

Поэтому для нашей ситуации правильным будет первый вариант.

Начиная с каких евро-стандартов он устанавливается?

Согласно международных требований установка адсорбера обязательна на автомобилях с норами Euro-2 и выше. Что касается известной в России нормы (Россия-83), то здесь установки адсорбера нет.

Так, в автомобилях ВАЗ-2108 адсорбер не предусмотрен. Здесь сепаратор и топливный бак связаны между собой с помощью дренажной трубки.

В процессе работы возникает конденсат, который возвращается в топливный бак.

Кроме этого, сепаратор взаимодействует с атмосферой при помощи 2-ходового клапана, не позволяющего давлению в баке, расти или снижаться.

Соединение бака и горловины происходит с помощью стойкой к бензину трубки, фиксируемой с помощью хомутов. Получается, что при снижении (росте) давления в баке пары топлива выходят в атмосферу.

По-иному система организована в автомобилях ВАЗ Приора. Здесь топливные пары, которые попали в сепаратор из емкости с топливом, конденсируются. Далее конденсат накапливается и возвращается снова в бак.

В верхней части сепаратора смонтирован гравитационный клапан, который не дает топливной смеси вытечь из бака в случае опрокидывания машины.

Если мотор заведен, пары топливной смеси смешиваются с воздушными массами и выводятся через узел дросселя в трубопровод впуска — к цилиндрам силового агрегата.

Получается, что топливные пары в стационарном положении машины накапливаются в адсорбере, а если машина движется, то они продуваются клапаном и направляются к ресиверу и в двигатель для дожигания.

По требованиям Euro-2 вентиляция топливного бака не должна контактировать с окружающим воздухом, а пары должны собираться и направляться к мотору (или адсорбироваться рассматриваемым устройством).

Что касается норм Россия-83, то в них контакт атмосферы и вентиляции топливного банка не запрещен.

Как определить проблему в работе?

Самыми распространенными симптомами при неисправной работе, можно выделить:

1) Иногда двигатель на холостых оборотах начинает работать нестабильно;

2) При засорении можно почувствовать небольшое увеличение в расходе топлива;

3) Мотор автомобиля не заводится с первого раз на горячую;

4) Ощутимая потеря тягового усилия на низких оборотах. На более высоких оборотах – менее чувствительна потеря крутящего момента.

Также распространением нарушением в работе, является появление трещин на резиновых заглушках. Через эти трещины (отверстия) подсасывается дополнительное количество воздуха, и в следствии, приводит к нарушениям в работе двигателя.

Для чего его убирают некоторые автомобилисты?

Многие автолюбители принимают решение убрать работоспособный адсорбер, считая его ненужным элементов в автомобиле. При этом обосновать действия могут не все автолюбители.

Одни водители уверены, что наличие адсорбера приводит к снижению динамики машины, другие — к росту «прожорливости» транспортного средства, а третьим такое устройство и вовсе кажется лишним.

Есть и такая категория автолюбителей, которые убирают устройство в случае его поломки и уже не возвращают новый элемент на место. Причина — дороговизна адсорбера, о которой упоминалось выше.

Работа по отбрасыванию адсорбера (при знании некоторых аспектов) занимает не более 5 минут. Все, что требуется — надеть фильтр тонкой очистки на трубку от сепаратора.

В этом случае топливные пары направляются в атмосферу. При этом трубка от клапана перекрывается, а программа ЭБУ корректируется. Если не выполнить последнее действие, то появляется ошибка.

Сколько служит адсорбер и каковы первые признаки его неисправности?

Как и любое другое устройство, адсорбер не «бессмертен» и рано или поздно ломается. Его ресурс зависит от многих факторов — частоты эксплуатации автомобиля, качества топлива и так далее.

Определить неисправность изделия визуально нереально. Но существует ряд признаков, которые сигнализируют о проблеме почти сразу после ее появления.

Среди таких признаков стоит выделить:

1. Повышенное давление в баке, которое проявляет себя «шипением» при откручивании крышки емкости с топливом. Причина явления — накопление паров, которым некуда уходить.
2. Плавание оборотов автомобиля на «холостых». Сложность в том, что причин здесь много, да и проявляет себя неисправность реже. Игнорировать проблему все равно не стоит. Вопрос с «плаванием» оборотов на «холостых» стоит рассмотреть отдельно. Для проверки подозрений необходимо отбросить трубку, которая ведет от коллектора к клапану, и установить заглушку (альтернатива — перегнуть или перетянуть трубку). Если неисправность не пропадает, то высока вероятность загрязнения адсорбера.
3. Снижение динамики во время набора скорости. Эта проблема объясняется падением производительности топливной помпы по причине недостатка разряжения в емкости с топливом.
4. «Молчание» клапана. Опытные автолюбители знают, что в процессе разгона работа клапана легко диагностируется — он начинает постукивать или клацать. Если этого нет, то неисправность скоро себя проявит.

В упомянутых ситуациях единственно правильно решение — поменять неисправный узел и поставить новый адсорбер. При этом выполнение работ занимает не больше 15 минут (последовательность действий при замене рассмотрена ниже).
