Подробная классификация крышек бензобаков

Автомобилист должен понимать, что крышка — это не просто элемент, закрывающий доступ к баку. В современном автомобиле она ещё выполняет ряд иных функций: стабилизирует давление внутри топливного резервуара, изолирует бензин или солярку от отрицательного воздействия внешней среды и т. п.

Крышка топливного бака — это важный функциональный элемент авто

Конструкция элемента зависит непосредственно от формы горловины топливного резервуара. В наибольшей степени всё определяется диаметром резьбы и типом (она бывает внешней и внутренней). Имеет значение также глубина входа крышки в горловину, объём и т. д.

В конструктивном плане крышки делятся на несколько типов:

1. Первый вариант самый простой. Оборудована крышка единственной функцией — изоляция топливной жидкости от воздействия атмосферы.
2. Второй вариант — сложная система, оснащённая клапанами. Последние обеспечивают стабильность давления внутри резервуара.
3. Крышки с замком. Помимо основных функций, они защищают топливный бак от несанкционированного входа.
4. Модели «с памятью». Такие крышки специально разработаны для забывчивых автомобилистов, они соединяются к горловине бака или лючку цепью.

Крышка с пластиковым держателем или цепью специально разработана для забывчивых автовладельцев

Помимо этого, крышки классифицируются по типам стопорного механизма:

• байонетные, которые закрываются путём изменения угла;
• резьбовые;
• запорные, как на металлических канистрах.

Чаще применяются байонетные и резьбовые крышки. Первые закрывать и открывать проще, но на легковые автомобили они ставятся редко, больше частью, это удел тракторов и грузовых авто.

Резьбовые крышки могут быть как с внутренней, так и с наружной резьбой. Отличие в расположении основной и ответной резьбы на горловине бака или цилиндрической поверхности крышки.

Делятся крышки также по вентиляционным показателям:

1. Бесклапанные модели устанавливаются в топливные резервуары, в которых предусмотрены автономные системы стабилизации давления и улавливания паров горючего.
2. Одноклапанными крышками оборудуются резервуары, в которых задействована лишь система улавливания паров горючего, но нет отдельной системы стабилизации.
3. Наконец, на баки без автономных систем устанавливаются крышки с двумя клапанами. Их предназначение — стабилизировать давление при понижении уровня бензина, и сбрасывать пары горючего.

Наибольшее распространение в наши дни получили одноклапанные крышки. Это вызвано конструктивными особенностями современных моделей авто, оснащённых только автономной системой улавливания паров горючего.

Крышки также классифицируются по типу защиты от хищений:

1. Стандартные варианты, не имеющие какой-либо защиты.
2. Модели с навесным замком, подвешивающимся на специальных скобах.
3. Крышки с обычным замком, личинка которого вертикально встроена.
4. Кодовые крышки.
5. Модели с замком, открывающимся ключом зажигания определённого автомобиля.

Стандартные крышки получили большее распространение, так как их установка несложная. Однако в последнее время наметился спрос на крышки с кодовыми замками. Навесной замок сегодня практически вышел из применения. А крышки с замком, открывающимся ключом зажигания, встречаются на некоторых топовых иномарках.

Крышки топливных баков могут классифицироваться также по наличию добавочных компонентов:

• с цепочкой или пластиковым соединителем;
• со специальной рифлёной ручкой для удобного открытия.

И, наконец, они бывают металлическими или пластиковыми, универсальными или предназначенными для одной модели авто.

Как открываются различные модели крышек

Крышки топливного бака могут открываться по-разному. Как правило, на отечественных авто сделать это просто, на иномарках — гораздо сложнее. Для открытия кодовых лючков приходится выставлять нужное соотношение цифр. Одним словом, сколько моделей, столько и способов открытия.

1. Лючок, который открывается путём нажатия соответствующей кнопки в салоне. Расположена она либо на двери со стороны водителя, либо на подлокотнике.

   Кнопка управления крышкой бензобака расположена на двери водителя

2. Крышка, открывающаяся штатным ПДУ (пультом) от центрального замка. В этом случае проводка лючка бывает запараллелена с дверными замками.
3. Вариант лючка, открывающийся рычагом с изображением АЗС. Располагается рычаг, как и кнопка, на пороге водительской двери.
4. Простые крышки открываются лёгким нажатием на них до щелчка. Затем, взявшись за выемку, нужно потянуть лючок на себя.

Статья в тему: Чем приклеить дефлекторы на автомобиль для надежной службы?

Крышка с выемкой открывается потягиванием на себя

Замена кронштейна лючка бензобака — бортжурнал Ford Focus Hatchback Вишенка Ghia 2006 года на DRIVE2

Так выглядело сломанным

Новый кронштейн в сборе вместе с горловиной в пакете

без упаковки

Первым делом снимаем колесо.

Снимаем брызговик и подкрылок

По идее можно просто отогнуть закрылок и заменить горловину, но лучше все снять и почистить

То что под закрылком, бензопровод а выше горловина и замок, который нужно отсоединить

Вот он замок, к нему подходят провода, держится на двух защелках. Отсоединяем, после переходим к креплению самой горловины

Горловины, новая и старая

У меня на горловине была одна защелка.

На новой их две, слева видно вторую на новой, а справа — на старой отсутствует

Отверстие бензобака без горловины

Вставил новую горловину, две защелки щелкнули, крышку установил на кронштейн.

Результат

Устройство топливного бака автомобиля

Топливный бак обычно имеет такую емкость, которая обеспечивает около 500 км автономного пробега без дозаправки. Баки бывают разными по форме и вместительности для конкретной модели автомобиля. Топливный бак надежно изолируют от внешней атмосферы. Вентиляция внутри бака осуществляется особой системой для улавливания паров бензина. Конструкция топливного бака предотвращает утечки топлива и ограничивает выбросы в результате испарения горючего.

Место установки и изоляция

На легковых авто бак наиболее часто установлен перед задней осью. Таким образом, он находится под задним пассажирским сиденьем. Главной задачей становится расположение бака вне зоны деформации кузова при сильном ударе в заднюю часть. Нижняя часть бака дополнительно закрыта металлической защитой от наружных повреждений. Топливный бак также защищают от нагрева путем его изоляции от элементов системы выпуска. Для этого используют теплоизолирующие прокладки.

Материалы для изготовления

Баки для топлива бывают стальными или алюминиевыми, а также их изготавливают из пластмассы. Баки из металла получают путем сварки из штампованного листа. Алюминий отлично подходит для хранения бензина и дизельного топлива, стальные баки применяются для хранения газа.

Приведенное ниже видео в первой своей части позволяет наглядно ознакомиться с местом установки и способом крепления топливного бака в обычном гражданском автомобиле.

Заливная горловина

Заправка топливного бака предусмотрена через заливную горловину. Данный элемент расположен над задним крылом в левой или правой части кузова автомобиля. Эксперты считают более удобным расположение заливной горловины в левой части. По их мнению горловина, расположенная за водителем, снижает шансы непреднамеренного начала движения и отрыва заправочного пистолета после заправки на АЗС.

Горловина соединяется с баком при помощи трубопровода. За скорость заправки бака отвечает сечение заливной горловины и трубопровода. Данные элементы должны обеспечивать показатель около 50-и литров в минуту. Закрывается горловина запорной винтовой крышкой. Дополнительно встречается такая схема, при которой запор горловины отсутствует.

Доступ к горловине ограничен лючком бензобака, который имеет замок. На современных авто лючок открывается из салона. Конструктивно может быть применен как электрический привод с использованием электродвигателя, так и механический способ открытия при помощи троса.

Ремонт люка бензобака в автомобиле Ford Focus 2

Всем привет. Уже как месяц меня мучает лючок бензобака. Не закрывается он до конца и всё.

виновник

Решил я побороть эту неприятность, выбил вечерок и понеслась.

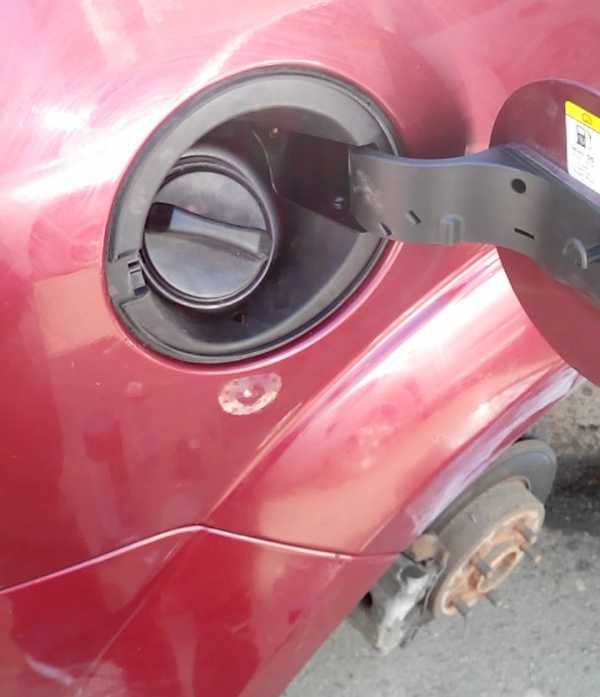

Домкратим авто, снимаем правое заднее колесо и лючок бензобака



колесо и лючок бензобака снят

Откручивает подкрылок



Подкрылок

Заглядываем под крыло и видим

под крылом

Стягиваем вниз пластмасску с моторчиком запирания люка, убираем в сторону. Далее нужно открутить горловину бака, но мне так и не удалось победить этот чудо-саморез, поэтому делаем не откручивая. Особо не мешает, но без горловины было бы удобнее.



чудо-саморез

А теперь придется поднапрячься. Вывернув руки, нужно подлезть снизу к задней стороне крышки и нажать на 2 защелки, одновременно выталкиваю всю конструкцию наружу.

примерное расположение защелок

И вытаскиваем все это дело из отверстия(если не откручивать горловину бака, немного трудно)…



В кружках обведены защелки

Далее разбираем по частям ищем причину



В разобранном виде

А вот она и причина. На петле люке есть дырка, а на оси на которой вертится лючок есть бугор. По правильному одно за другое должно цепляться и приводить в действие механизм. Но бугор не цеплялся, а проворачивался внутри.

Поэтому было решено его приклеить.Взял клеевый пистолет, намазал ось, вставляю внутрь, а она из-за лишнего клея не залазит до конца. Пока пытался засунуть до конца эту ось вращения, она застыла.

Ну че делать, надо вытаскивать. Надеясь на то что клей еще не до конца застыл, решил крутить ось и вытаскивать. Вытащил неудачно…

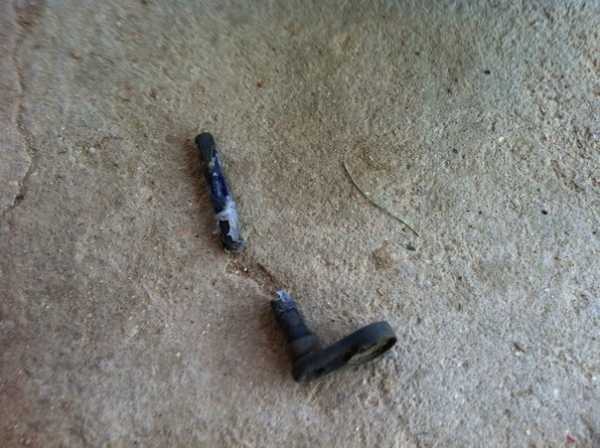

Сломал

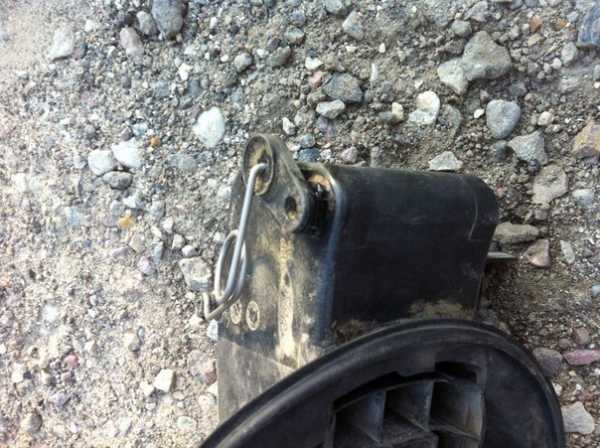

Раскинул потери, и придумал че сделать. Часть с рычажком приклеил к петле люка, а другую снизу просто забил хорошенько, так как она нужна просто что бы петля не шла на излом. Получилось вот так.

готово

Проверил работоспособность и побежал собирать все в обратном порядке. Готово! лючок снова плотно закрывается.

В статье не хватает:

moderator

тестовый вызов окна с регистрацией \ логином

Бензонасос Ford Focus. НЕ СНИМАЯ БАКА

Бензонасос Ford Focus. НЕ СНИМАЯ БАКА

Автомобилистам большинства цивилизованных стран подобное и в голову не придет — оттого на иномарках редко встретишь лючок, открывающий доступ к электробензонасосу без демонтажа всего бака. Таков и «Форд Фокус».

В сервисе отказ насоса, как правило, объявляют «негарантийным случаем» и объясняют неправильной эксплуатацией автомобиля (сюда относится и заправка дрянным бензином). Придется раскошелиться на новый насос и его замену со всей громоздкой процедурой снятия и установки бака. Заодно предложат промыть бак и магистрали, вплоть до форсунок, — глядишь, и кошелек полегчает долларов на 700–750! Но этих расходов можно избежать, если доступ к бензонасосу будет не сложней, чем на VAZ 2110.

Сделаем такой же лючок!

В нашем арсенале нашлись левые и правые ножницы по металлу, что облегчило работу.

Крышку вырезали по месту, разметили и просверлили отверстие для резиновой заглушки и четыре отверстия в ней и в полу под крепежные винты-саморезы (ввертываются в соответствующие скобочки).

Будет полезно Маркировка моторных масел: как расшифровать обозначение api, sae, acea и другую маркировку на этикетке с маслом

Перед окончательной сборкой машины непременно проверим работоспособность системы и герметичность соединений. Соединив электроразъем и топливные трубки, все протерли насухо — и включили зажигание. Насос зажужжал…

Завели мотор, дали минуты три поработать. Утечек нет? Отлично, теперь можно все собирать. Устанавливая крышку, уплотнили ее стык с полом ленточным герметиком. Возможны и другие варианты — лишь бы обеспечивали надежную изоляцию салона.

Подписи под картинками:

1. Отвернув винты крепления, сняли заднее сиденье, сдвинули коврик. Вот и резиновая заглушка в полу — через нее проходит жгут электрических проводов к бензонасосу

Вынув заглушку, от этого места ножницами начали расширять отверстие — осторожно, чтобы ничего, включая собственные руки, не повредить. (Лучше работать в перчатках — жесть остра и коварна!) Люк должен быть таким, чтобы через него можно было извлечь насос, но не больше. Округлая форма без углов способствует сохранению достаточной прочности пола

Округлая форма без углов способствует сохранению достаточной прочности пола.

2. Взору открылся вожделенный бензонасос — сбылась мечта хозяина-«фокусника»! Чтобы снять насос, нужно отвернуть большую пластмассовую гайку, крепящую его корпус к баку, а при этаких размерах даже небольшая разница давлений внутри бака и снаружи мешает ее одолеть. Чтобы хватило сил, отвернем пробку заливной горловины

Затем отключим электрический разъем, топливные трубки и, нажимая двумя отвертками на противоположные ребра гайки, осторожно отвернем

3. Так выглядит насос снизу. Но чтобы это увидеть, надо прежде извлечь его из бака. К чему выступы по периферии? Ими насос цепляется за края фасонного гнезда в специальной площадке на дне бака. Ухватив покрепче, повернем насос против часовой стрелки и выведем из зацепления. (При сборке будете действовать в обратном порядке — не забудьте верное положение насоса. Или пометьте.) Сетка на донышке — для грубой, предварительной очистки. Видна налипшая грязь.

4. А вот этот «язык» — фильтр тонкой очистки. На нем тоже есть налет грязи. Выходит, к бензонасосу мы ломились не зря. Хозяин автомобиля жаловался на то, что пару раз «Фокус» «задыхался» на крутом подъеме, что обычно и бывает, если фильтры грязные, а бензина в баке мало. В этом случае при наклоне бака мотор испытывает голод, да и насос ускоренно изнашивается. (Даром, что ли, журнал предупреждал: на впрысковых автомобилях не рекомендуется ездить с полупустым баком!)

5. Аккуратно поддев отверткой, сняли грязную сетку и тщательно промыли жидкостью для очистки карбюратора. Затем — основной фильтр электробензонасоса. Ну а как быть с отложениями внутри бака? Оказывается, если его заправляют бензином (даже не лучшим!), а не мазутом, то проблема этих «шлаков» во многом надуманная. Грязь, взболтанная в бензине (тем более, когда бак неполный!), в конце концов подсасывается к фильтрам, где и застревает.

6. Завершающий этап — изготовление крышки лючка. Наша — из двухмиллиметрового текстолита. В принципе, здесь годится любая не слишком хлипкая, но и не хрупкая пластмасса. Можно сделать крышку и из металла, но тонкая гибкая жесть порой капризна: она ведь должна плотно и равномерно прилегать к полу, причем через уплотнитель. «Сквозняки» неуместны, иначе езда по мокрой дороге превратит салон в аквариум, да и подсос паров бензина или выхлопных газов надо исключить.

как снять кужух заливной горловины на Ford Focus 2 видео Видео YouTube

Как снять кожух заливной горловины бензобака на Ford Focus 2 https://www.youtube.com/watch?v=hq1Nn_029C8#горловинабензобака #FordFocus.

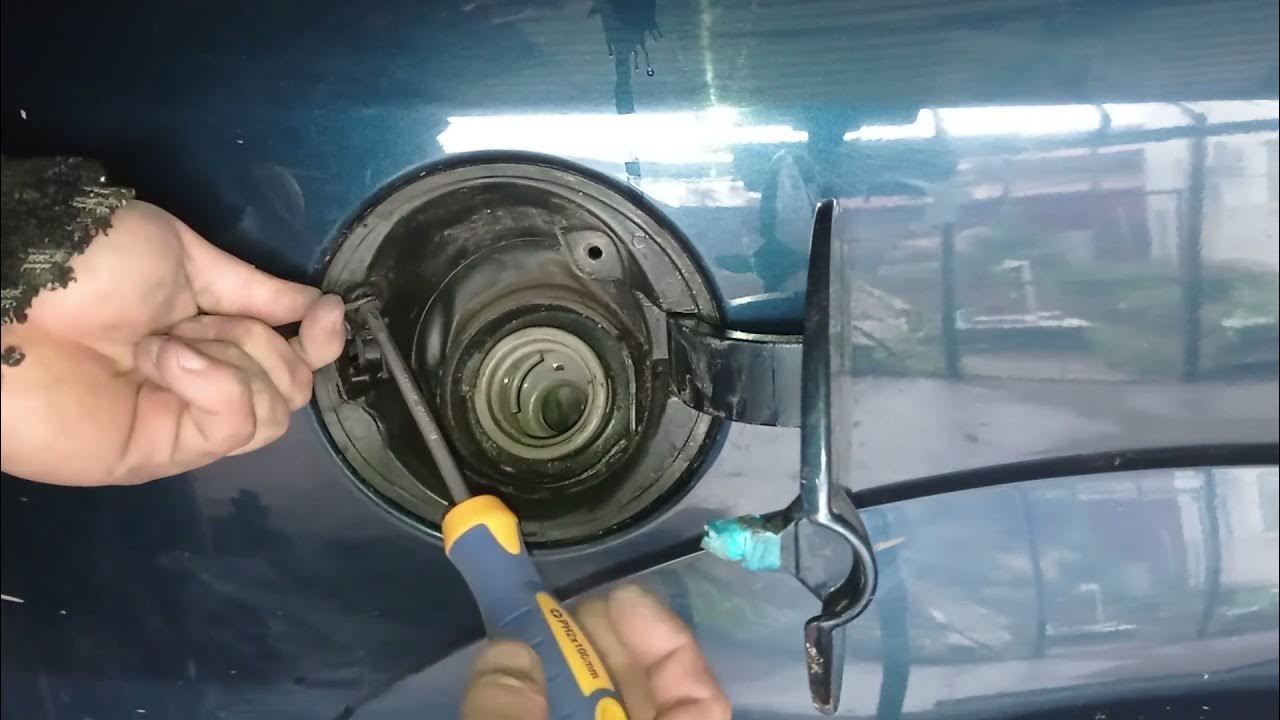

Снимаем крышку лючка заливной горловины для колеровки эмали.

Видео о том как заменить кожух топливозаливной горловины бензобака. А так же её распаковка)

Как правильно снять лючок бензобака на Ford Focus 2, 2008 года Российская сборка.

Как снять (установить) лючок бензобака для подбора краски. Как подобрать краску на фокусе 2? Вот видео ответ.

Система заправки EASY FUEL экономит время на заправке и оставляет Ваши руки чистыми. Узнайте больше в видео-гид.

Замена замка заливной горловины на Skoda Octavia a7 https://www.drive2.ru/r/skoda/1202827/

Как снять лючок и кожух заливной горловины бензобака на Renault Modus. https://www.youtube.com/watch?v=D9UlQlyCBPM группа в контакте https://vk.com/c.

Болезнь второго и первого поколения на Honda cr-v.Очень важно ! проверьте пока не пришлось заменить. Данное видео не является руководством к ремонту и носит исключительно информативный характер. Фоновая

Фоновая

Данное видео не является руководством к ремонту и носит исключительно информативный характер. Фоновая.

Заливная горловина топливного бака ,Toyota Corolla,

Ремонт топливного бака

Многие автолюбители могли сталкиваться с тем, что некоторые элементы бензобака могли прогнивать, и как последствие с него вытекает бензин. Именно в этом случае, потребуется не только демонтаж топливного бака, но и его ремонт. Рассмотрим, самые распространённые виды самостоятельного восстановления бензобака:

• Пропайка. В данном случае, место пробоя зачищается и обезжиривается. Для восстановления потребуется армированная сетка и обычный припой для радиодеталей. Наносим сетку на место пробоя и при помощи паяльника и припоя заделываем щель или окно. Поверх спаянных элементов необходимо обработать специальной мастикой или, на крайний случай, смолой. Трещина в топливном баке. Восстановленный бензобак при помощи пайки.
• Заварить. Это довольно распространённый способ. Как и в первом случае, деталь необходимо зачистить. Затем, при помощи сварочного аппарата, дыры бензобака завариваются. Шлифуем поверхность и снимаем окалины. Остаётся только провести покраску детали.
• Некоторые автолюбители используют для заделывания дыр – холодную сварку. Конечно, этот способ — не долговечный, и в любой момент течь может возобновиться. Поэтому, данный вид ремонта считается временный.

Алгоритм для второго Фокуса

Рассмотрим последовательность действий, которые потребуются для снятия топливного бака Ford Focus 2:

Первым делом необходимо снять клемму АКБ.

Демонтируем предохранитель топливного бака с монтажного блока.

Вынимаем предохранитель с монтажного блока.

Следующие описанные процедуры направлены на стравливание давления топлива с системы. Необходимо завести автомобиль и дождаться, пока транспортное средство заглохнет. Снова пробуем завести автомобиль, для этого стоит покрутить стартер 5-7 секунд. Если силовой агрегат не завёлся, то давления в системе уже нет. Теперь идём под автомобиль и откручиваем винт крепления термозащиты.

Далее стоит отогнуть защиту, чтобы было проще разбирать.

Отодвигаем термозащиту для удобства проведения работ.

Поддомкрачиваем топливный бак, чтобы после демонтажа креплений он не упал и не порвал контакты, а также трубки топливоподачи.

Демонтируем болт крепления направляющих топливного бака.

Откручиваем крепление топливного бака. Там, всего 1 болт.

Демонтируем крепящий болт и направляющие с автомобиля.

Снимаем стропы крепления топливного бака.

Отсоединяем трубку подачи топлива от фильтрующего элемента топлива.

Отсоединяем от системы топливный фильтр.

Откручиваем хомут и демонтируем патрубок заливной горловины.

Отсоединяем заливную горловину от люка.

Теперь необходимо немного попустить домкрат, чтобы бензобак просел и освободился доступ к бензонасосу.

Отсоединяем заливную горловину от люка.

Демонтируем патрубок с топливного бака.

Снимаем трубку с подачи топлива бензонасоса.

Теперь, стоит отсоединить от бортовой сети бензонасос. Для этого снимаем все клеммы питания и фишки. Отсоединяем первую фишку подачи питания на бензонасос… Когда все элементы отсоединены, спускаем аккуратно домкрат и вынимаем топливный бак из-под автомобиля.

Далее элемент топливной системы готов к дальнейшим операциям и манипуляциям. Сборка узла проводится строго в обратном порядке от разборки.

Демонтировать топливный бак с Ford Focus 2 своими руками более чем реально. Конечно, для проведения операции может потребоваться значительное количество времени, но это сэкономит бюджет владельца.

Первый способ демонтажа бензонасоса

Начнем рассмотрение процесса замены с официального метода, предполагающего демонтаж топливного бака. Здесь не так много этапов, но потребуется эстакада, смотровая яма или подъемник.
Также необходимо сбросить давление в системе горючего. Чтобы сделать это, на выключенном зажигании достаем предохранитель бензонасоса F111, выполняем запуск мотора и вырабатываем все горючее на холостых оборотах, чтобы очистить трубки от бензина.

Дальнейшие действия по демонтажу узла будут такими:

Убираем клемму с аккумулятора;
Когда машина находится на эстакаде, перемещаемся под днище;
Демонтируем топливный фильтр;
Выкручиваем две гайки головкой на 10, удерживающие теплозащитный кожух бака, отводим деталь в сторону;
Удаляем трубки с адсорбера, размещенного за баком. Для этого потребуется надавить на клавишу фиксатора и вытащить шланг;
Спереди бака удаляем топливный шланг с патрубка, вытащив с помощью отвертки белый пластмассовый крепеж. Горючее может быть под давлением, так что убирать трубку необходимо аккуратно, чтобы топливо не брызнуло;
Удаляем шланг горловины бака, который находится на поверхности емкости и удерживается хомутом. Послабляем хомут, выкрутив винт, после чего снимаем шланг. Помните, что при уровне топлива выше трубки, бензин может вытечь из емкости;
Убираем воздухоотводный тонкий патрубок возле заливного отверстия, высвободив изделие от хомута;
С помощью головки на 13 выкручиваем крепежные болты, удерживающие бензобак на кузове автомобиля, но делаем это не полностью. Заводим руку между днищем и передней зоной емкости, убираем контакты крышки люка сверху. Для этого потребуется надавить на крепеж разъема и убрать колодки контактов;
Теперь можно полностью снять бак, вытащив его вперед и вниз
Хорошо очищаем поверхности от грязи и пыли, уделив особое внимание зоне возле топливного модуля;
Достаем пластмассовую резьбовую шайбу, используя деревянную проставку

Нужно упереть ее в ребро шайбы и легкими ударами выкрутить шайбу из ее крепежного места;
Осторожно достаем сборный модуль, оцениваем внутренние поверхности бака и объемы взвеси в горючем
Если потребуется промываем емкость.

Установка нового бензонасоса выполняется по меткам, путем совмещения риски на бензобаке и стрелки на самом насосе. Сборка агрегата и его монтаж производится в обратной последовательности.

Login

Снятие и установка заливной горловины топливного бака

Конструкция заливной горловины топливного бака

1 — Магистральный шланг заливной горловины 2 — Хомут 3 — Хомут 4 — Уплотнительная прокладка 5 — Крепежный фланец 6 — Крышка

Усилия затягивания резьбовых соединений, Нм

5. Выверните крепежные винты и снимите уплотнительный фланец.

10. Снимите протектор заливной горловины.

11. Выверните болты кронштейнов крепления испарительной трубки к заливной горловине.

12. Выверните болты крепления кронштейна заливной горловины к кузову.

1. Не закрывая лючок доступа, установите топливную тарелку (А) с резиновым уплотнителем (С) и заправьте заливную горловину в приемное отверстие с внутренней стороны колесной арки. Выровняйте горловину, установите чашку (В) (см. там же) и затяните крепежные винты.

При загибании краев уплотнителя внутрь расправьте их при помощи отвертки.

2. Посадите магистральный шланг на нижнюю секцию трубки заливной горловины (нахлест должен составлять порядка 35 ÷ 40 мм) и прочно закрепите ее хомутом.

Проследите, чтобы хомуты не касались вентиляционного шланга и балки задней подвески!

3. Действуя в аналогичной манере, установите шланг вентиляционный шланг (нахлест при посадке шланга на трубку должен составлять 25 ÷ 30 мм). 4. Затяните болты крепления опорного кронштейна заливной горловины к кузову с усилием 7.4 Нм. 5. Затяните болты крепления испарительного шланга . 6. Дальнейшая установка производится в порядке, обратном порядку демонтажа компонентов. Проследите, чтобы элементы заливной горловины не соприкасались с элементами подвески.
