Регулировка карбюратора Pierburg/ Solex 1В3 Volkswagen Golf II

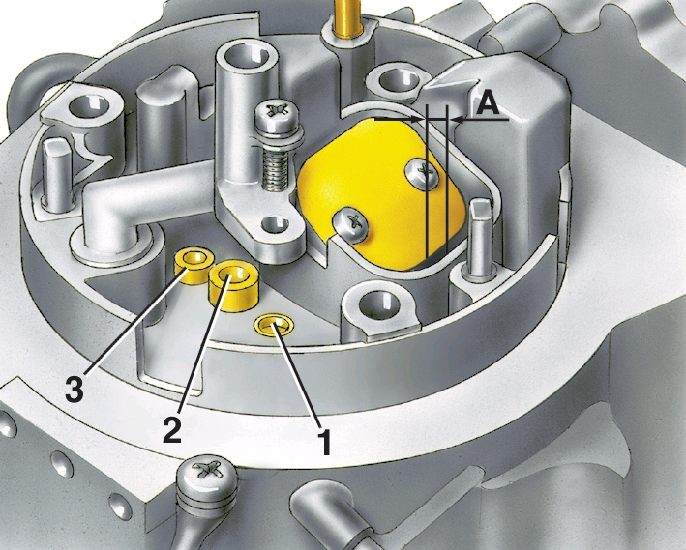

Общие сведения Детали карбюратора 1В3
| 1 – обогревающий элемент; 2 – корпус карбюратора; 3 – уплотнительное кольцо; 4 – регулировочный винт качества (состава) смеси; 5 – электромагнитный клапан; 6 – экономайзер мощностных режимов; 7 – регулировочный винт количества смеси; 8 – ускорительный насос; 9 – седло клапана; 10 – пружина; 11 – манжета поршня; 12 – поршень ускорительного насоса; 13 – направляющая поршня; 14 – прокладка; 15 – ось поплавка; | 16 – поплавок; 17 – главный топливный жиклер; 18 – крышка карбюратора; 19 – топливный жиклер эконостата; 20 – топливный жиклер холостого хода; 21 – пневмопривод воздушной заслонки; 22 – игольчатый клапан; 23 – автоматическое пусковое устройство; 24 – прокладка; 25 – крышка; 26 – распылитель ускорительного насоса; 27 – пружина; 28 – шариковый клапан распылителя; А – пусковой зазор воздушной заслонки |
Проверка уровня топлива в поплавковой камере
Положение поплавка не регулируется. При обнаружении неисправности проверить герметичность поплавка и состояние игольчатого клапана. Неисправные детали заменить.
Регулировка частоты вращения пуска двигателя
1 – ограничительный винт дроссельной заслонки;
2 – рычаг дроссельной заслонки
| Порядок выполнения | |||||||
|
Регулировка приоткрывания дроссельной заслонки
1 – упорный винт дроссельной заслонки;
2 – рычаг ограничения поворота дроссельной заслонки
Положение дроссельной заслонки отрегулировано на заводе-изготовителе, и в процессе эксплуатации регулировка не требуется. Однако если регулировка была нарушена, ее можно восстановить следующим образом:
| Порядок выполнения | ||||||
|
Регулировка ускорительного насоса
1 – кулачок привода ускорительного насоса;
2 – стопорный винт
| Порядок выполнения | |||||||
|
Регулировка частоты вращения холостого хода Регулировку производят на прогретом двигателе, при отрегулированных зазорах в механизме привода клапанов и правильно установленном моменте зажигания в следующем порядке:
| Порядок выполнения | ||||||||
|
Видео про «Регулировка карбюратора Pierburg/ Solex 1В3» для Volkswagen Golf II
https://youtube.com/watch?v=EaWMlJ5JE6I
Источник
Регулировка тяги акселератора
Для регулировки рабочей длины тяги необходимо нажать на педаль акселератора и проверить при полностью открытой дроссельной заслонке зазор между педалью и полом. Этот зазор должен быть не меньше 5 мм. В противном случае освободите крепление тяги и переставьте тягу в другую канавку. Снова проверьте зазор между педалью и полом.
Возможные неисправности системы питания карбюраторных двигателей приведены ниже.
Предпосылками для устранения неисправностей с помощью данных таблицы является безукоризненная регулировка и работа двигателя,. системы зажигания и всех вспомогательных агрегатов, также как и исправный терморегулятор в воздушном фильтре. Система выпуска отработавших газов и всасывания воздуха должны быть герметичны. Кроме того, следует проверить, соответствует ли давление подачи топлива в карбюратор рекомендуемому.
Источник
Проверка термовыключателя подогревателя впускной трубы
Термовыключатель отключает подогреватель впускной трубы, когда температура охлаждающей жидкости достигнет 65° С. Термовыключатель установлен у двигателей рабочим объемом 1,1 и 1,3 л в шланге между впускной трубой и корпусом термостата, у двигателей рабочим объемом 1,6 и 1,8 л термовыключатель 16 (см. рис. Детали системы охлаждения двигателей рабочим объемом 1,6 и 1,8 л) установлен в патрубке 18 рубашки охлаждения.ПОРЯДОК ВЫПОЛНЕНИЯ1. Снять пробку расширительного бачка, чтобы снизить давление в системе охлаждения.2. Вывернуть термовыключатель и заглушить отверстие, чтобы не вытекала охлаждающая жидкость.3. Подсоединить к выводам термовыключателя омметр.4. Опустить рабочую часть термовыключателя в воду, нагретую до температуры 65° С для двигателей рабочим объемом 1,1 л или 55° С для двигателей объемом 1,3; 1,6 и 1,8 л. Измерить сопротивление выключателя, оно должно быть равно нулю, т.е. контакты термовыключателя замкнуты.5. Нагреть воду до температуры 75° С для двигателей объемом 1,1 л и 65° С для двигателей объемом 1,3; 1,6 и 1,8 л. Измерить сопротивление выключателя; оно должно равняться бесконечности, т. е. контакты выключателя разомкнуты. В противном случае заменить термовыключатель.
Ремонт карбюратора на ауди 80
Многие автолюбители не понимают, зачем заменять оригинальный карбюратор. Тогда они всеми силами пытаются его починить. В некоторых случаях получится избавиться от проблем. Однако не всегда легко найти нужные запчасти, или это окажется дорогостоящим товаром. Тогда решают использовать отечественный карбюратор.
В любом случае, существует неисправности, которые можно починить без замены каких-либо частей и дать новую жизнь карбюратору.
Рассмотрим следующие проблемы и способы их устранения:
Попадание воздуха около впускного и выпускного канала. В этом случае необходимо найти и провести работы по устранению места пропуска воздуха. С этим нет проблем даже у новичков. Только не все знают, как именно это сделать. Всё довольно просто: необходимо намылить стык или место стыка. Где образуется окно, там и будет место пропуска. Изоляция клапана здесь необходима, как способ решения проблемы.
Загрязнение игольчатого топливного крана. Эту проблему легко устранить самому. Следует просто удалить грязь в детали, где это необходимо. Главное запомнить, что чистка производится только бензином, без добавления каких-либо примесей. Это правило выполняется для того, чтобы не навредить деталям. При обратной сборке необходимо проследить за тем, чтобы клапан входил без труда.
Сбившийся поплавок. Достаточно серьезная проблема, с которой не всегда можно справиться самому. Чтобы устранить проблему, необходимо выставить нужный уровень топлива, при этом подогнув специальный язычок и ограничитель хода
Специалисты советуют заклеить отверстия в поплавке, но особо важно не забыть вернуть все в исходное состояние.
Затрудненная проходимость каналов. Это самая простая из вышеперечисленных проблем
Необходимо просто разобрать карбюратор и самому прочистить все каналы. После чего собрать обратно, и карбюратор продолжит дальнейшую работу.
Иные поломки. Бывают моменты, когда вы не знаете, в чём заключается проблема. Тогда необходимо обратиться к специалисту в мастерскую, который поможет найти неисправность. Не стоит самому заниматься ремонтом, так как порою это ведет за собой усложнение ситуации и дополнительные проблемы. В основном, починка карбюратора Ауди 80 недорогой процесс. Поэтому следует обезопасить себя и довериться профессионалам.
Особенности регулировки карбюратора Pierburg 2e
Карбюраторы «Pierburg 2Е» хорошо знакомы отечественным автомобилистам – ими оснащались многие модели немецких производителей, преимущественно Volkswagen Golf/Jetta и Audi. Выпуск различных модификаций этой модели продолжался до середины 90-х годов прошлого столетия, и именно тогда большой поток иномарок хлынул в страны СНГ.
По отзывам автовладельцев, Pierburg 2e отличался высокой надёжностью, но со временем ситуация значительно ухудшилась. Сегодня обслуживание машин, система питания которых завязана на этот карбюратор, может отказаться проблематичным, а поскольку таких авто колесит по стране немало, для многих их владельцев рассмотрение нюансов регулировки «Pierburg» будет весьма полезным и поучительным занятием.
Разновидности Pierburg
С момента запуска Pierburg 2Е в серию было произведено несколько модификаций устройства, различия между которыми хотя и можно назвать значительными, но касались они только принципов функционирования пусковой системы. Так, в серии 2Е1 реализована возможность механического (ручного) управления запуском двигателя. В серии 2Е2 появилась полностью автоматизированная пусковая система, дальнейшее совершенствование карбюратора привело к появлению серии 2Е3, в которой установлено полуавтоматическое устройство холодного пуска силового агрегата.
Наконец, самой совершенной разновидностью модели считается серия 2ЕЕ, в которой система пуска двигателя полностью электронная.
Приобрести новый карбюратор Pierburg 2Е практически невозможно – новые модели не выпускают уже более двух десятилетий, но на рынке встречаются предложения б/у устройств, стоимость которых может варьироваться в широких пределах в зависимости от модификации и состояния.
Пневматический привод воздушной заслонки
Привод можно увидеть вверху корпуса Pierburg 2Е с правой стороны. Это небольшая пластмассовая фишка размером около 30-40 миллиметров в диаметре. Из нее выходят два пневмошланга. Один уходит в нижнюю часть карбюратора, другой — на тройник, затем на линию пневматической задержки и к впускному коллектору. Из небольшой коробки выходит тяга, которая вместе с тягой термопривода двигает воздушную заслонку. Пневматический привод Pierburg 2Е по замыслу немецких инженеров не подлежит ремонту. Но отечественные карбюраторщики решили данную проблему. Внутри находится резиновая диафрагма, которая связана с тягой, а также перепускной клапан — он открывается, когда мембрана находится в определенном положении.
Настройка карбюратора «Pierburg 2Е»
Условия эксплуатации карбюраторов этой модели, как и большинства других аналогичных устройств, не предъявляют особых требований по уходу за ним. Единственный вид работ, который нужно выполнять с определённой периодичностью, указанной в руководстве пользователя, – промывать карбюратор и продувать жиклёры сжатым воздухом.
Внешне Pierburg 2Е выглядит достаточно устрашающе, но отрегулировать карбюратор любой модификации и не так уж сложно, хотя это заведомо сложней, чем в случае с карбюраторами, устанавливаемыми на отечественные автомобили.
Единственное требование – работать максимально аккуратно, чтобы не повредить резьбу и не допустить попадание в отверстия мусора.
Больше всего сложностей возникает из-за системы холостого хода – здесь она имеет прямую связь с термоприводом заслонок, позволяющих автоматически изменять обороты ХХ мотора, реагируя на температуру антифриза.
При нормальной работоспособности «Pierburg 2Е» регулировка ХХ осуществляется очень просто, подкручиванием винта количества и качества смеси. Но если карбюратор барахлит, обороты «гуляют», то заставить его вернуться в номинальный режим работы могут такие меры, как проточка стыков или полирование диффузоров, но это достаточно ответственные операции, которые выполнять самостоятельно не рекомендуется.
Можно попробовать заменить жиклёры, однако имеющиеся в продаже ремкомплекты укомплектованы слабо, и из-за редкости немецких карбюраторов найти жиклёры недостающих диаметров – задача архисложная.
При выполнении регулировки карбюратора «Pierburg 2Е» особенно щепетильно нужно отнестись к настройке ускорительного насоса, оказывающего значительное влияние на работу двигателя в разных режимах
Нужно стараться отрегулировать его таким образом, чтобы обеспечить максимально долгое распыление топлива, что позволит намного резче раскручивать обороты, а это важно для карбюраторных моторов
Опытные автовладельца утверждают, что некоторые жиклёры Pierburg 2Е совместимы с отечественной классикой. Так, в первой камере размер жиклёра – 110, во второй – 127. В ремкомплектах для классики выбор жиклёров обширен – от 107 до 130 мм, так что подобрать дефицитный жиклёр всё-таки можно.
Хотя «Pierburg» считается очень надёжным устройством, со временем и у него могут возникнуть проблемы. Рассмотрим чаще других встречающиеся неполадки.
Плавающие обороты ХХ на непрогретом двигателе
Когда после холодного пуска обороты не превышают 1500, и впоследствии уменьшаются до 900, при этом выхлоп чёрного цвета – скорее всего, причина заключается в неисправности пневмопривода ВЗ. Обычно рвётся резиновая мембрана или нарушается регулировка привода. Привод регулируют заново или меняют на новый. Стоимость стартует от 1000 рублей и зависит от его состояния.
Сброс высоких оборотов при прогреве не происходит
Причина, как и в предыдущем случае, может заключаться в неправильной работе пневмопривода ВЗ. Проблема решается заменой неисправной детали.
Как регулировать «Pierburg»
Единственная доступная регулировка – холостого хода. Выполнять процедуру следует на горячем моторе. Если проигнорировать эту рекомендацию, впоследствии на холостом ходу на прогретом силовом агрегате будут возникать провалы.
Осуществлять регулировку холостого хода на двухкамерном карбюраторе «Pierburg 2Е» нужно при отсоединённом патрубке вентиляции кратера.
Последовательность действий следующая:
- добиваются стабильной работы мотора, регулируя обороты винтом количества;
- винтом качества увеличиваем обороты до максимального значения;
- когда они перестанут увеличиваться, прекращаем вращать винт качества;
- теперь снова переходим к винту количества и добиваемся падения оборотов до номинальных для режима холостого хода.
Некоторые эксперты рекомендуют подкручивать винт качества, пока двигатель будет работать без перебоев – это делается для обеднения смеси с целью экономии горючего.
После выполнения регулировки сделайте тестовый заезд, и если работа мотора вас по-прежнему не удовлетворит, можно попытаться выполнить настройку повторно. По сравнению с карбюраторами «Солекс» Pierburg 2Е считаются более капризными в настройке, и обычно даже у профессионалов не всегда получается выполнить регулировку с первого раза.
При выполнении любых работ с этим карбюратором важно не перепутать порядок подключения шлангов с тосолом и вакуумных трубок.
Как видим, регулировка немецкого двухкамерного карбюратора несложна, поскольку касается только работы мотора на холостом ходу. Все остальные проблемы самостоятельно решить вряд ли удастся, учитывая редкость этих устройств.
Меню
- О сайте
- Режимы работы двигателя и состав горючей смеси
- Проверка общего состояния карбюратора
- Проверка элементов системы зажигания
- Диагностика мотора по внешнему виду свечей зажигания
- Проверка и установка угла опережения зажигания
- Проверка работы центробежного регулятора опережения зажигания
- Проверка угла замкнутого состояния контактов
- Потеря герметичности игольчатого клапана
- Недостаточная подача топлива бензонасосом
- Вялый разгон автомобиля
- Признаки забитой выхлопной системы
- Неправильная установка ремня или цепи газораспределения
- Сильный нагар на впускных клапанах и на впускном коллекторе
- Прогрев впускного коллектора
- Тепловые зазоры на клапанах и величина компрессии
- Причины, вызывающие рывки и мелкие подёргивания автомобиля во время езды
- Замерзание карбюратора
- Методы реанимации мотора
- Вакуумная диагностика
- Выхлопные газы
- Повышенный расход топлива
- Регулировка оборотов холостого хода
- Общие рекомендации по ремонту карбюраторов
- Инструменты для ремонта и диагностики
- Работа с крепежом
- Снятие и установка карбюратора
-
Обслуживание карбюраторов
- Разборка и обследование карбюратора
- Сборка карбюратора
- Карбюраторы “Озон”
- Карбюратор “Озон” 2140
- Карбюраторы “Солекс”
- Карбюраторы К-151
-
Карбюратор К-126Г
Неисправности карбюратора К-126Г
- Карбюратор “Пирбург” 2Е2
- Неисправности карбюратора Е2Е
- Альтернативный метод ремонта экономайзера в Е2Е
- Карбюратор “Пирбург” 2Е3
- Карбюратор “Пирбург” 1В1
- Пароотделитель
- Рециркуляция отработанных газов
- Термовыключатель
- Правила техники безопасности при ремонте и обслуживании автомобиля

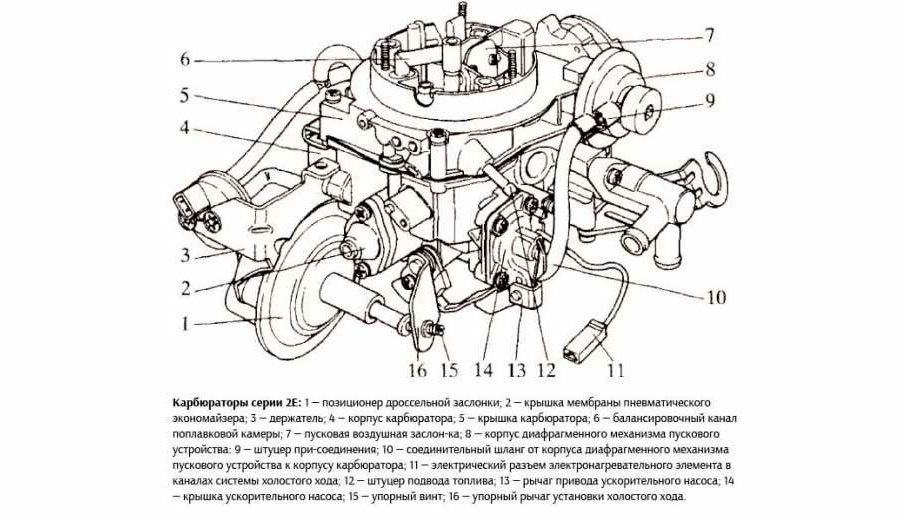

Пусковая система
Устройство карбюратора практически такое же, как и у отечественных карбюраторов. Здесь предусмотрена поплавковая камера, ускорительный насос, экономайзер и другие элементы. Особенность карбюраторов «Пирбург 2Е» в их пусковой системе.
Активируется она при помощи вакуумного регулятора. Он решает три задачи. Так, на запущенном, но еще не нагретом до рабочей температуры двигателе поддерживается 3 тысячи оборотов коленчатого вала. Затем, когда охлаждающая жидкость прогреется, воздушная заслонка плавно закрывается, а обороты падают до полутора тысяч. Кроме того, вакуумный регулятор позволяет при нагретом до 70 градусов двигателе снизить обороты до нормальных, а именно 700-800 в минуту.
Вакуумный регулятор — это термотаймерный клапан. К нему подключены два шланга магистрали ОЖ. Когда двигатель заводится, но еще холодный, воздушная заслонка закрыта для создания богатой смеси. Далее по достижении нужной температуры клапан откроется и смесь станет обыкновенной. Это не что иное, как традиционный для отечественных карбюраторов подсос, а разница лишь в его автоматическом запуске. Блок любит работать как попало, если в него попадает грязь.
Возможные неполадки карбюратора Пирбурга 2Е
В машине, которая работает без нареканий на протяжении долгого временного периода, зачастую можно увидеть маленькие недочеты в работе карбюратора.
Проблема с экономайзером карбюраторов может появиться в любой из существующих моделей двигателя. Часто можно встретить проблему с деструкцией мембраны. Из-за разрушения начинается стекание топлива во впускной коллектор, а из выхлопной трубки выходит дым чёрного цвета, двигателем начинает работать с периодическими сбоями, а на свечах происходит образование нагара.
Необходима установка пружин экономайзера согласно маркировке. Всего есть 6 видов пружин, которые имеют различные характеристики жесткости и длинны.
На машине с большим пробегом можно увидеть такую неисправность, как деформирование распылителя.
Есть возможность самостоятельного решения этой проблемы с помощью выполнения следующей последовательности действий:
- Снятие распылителя.
- Обжимание деформированного участка с помощью тисков, до получения полностью ровной окружности.
- Проверка посадки распылителя в верху карбюратора (он должен быть закреплен надежным и плотным образом).
Однако важно не перестараться с креплением, поскольку в этом случае имеет место быть повреждение защитной прокладки. Частой неполадкой также является загрязнение воздушного жиклера. Решить эту проблему не сложно, необходимо всего лишь промыть жиклера специальной жидкостью для промывки
Решить эту проблему не сложно, необходимо всего лишь промыть жиклера специальной жидкостью для промывки
Частой неполадкой также является загрязнение воздушного жиклера. Решить эту проблему не сложно, необходимо всего лишь промыть жиклера специальной жидкостью для промывки.
Поломка игольчатого клапана или поплавка может быть замечена на карбюраторах любой модели. Чтобы ее решить, необходимо заменить эти элементы
Важно заострить внимание на том, чтобы новые детали соответствовали маркировке карбюратора. В процессе замены нужно следить за уровнем поплавка, регулировка которого в последующем невозможна
Верно настроенный и поставленный в соответствии со всем перечнем правил установки карбюратор марки Пирбург любой модели даст возможность своему хозяину не задумываться о возможном приобретении других моделей на протяжении всего долгого срока эксплуатации устройства
Всё это представляется возможным благодаря невысокой стоимости, но стабильным хорошим показателям Пирбурга в процессе работы. На этой модели карбюратора можно ездить 3 года и более, даже не думая о неполадках и проблемах с устройством
Верно настроенный и поставленный в соответствии со всем перечнем правил установки карбюратор марки Пирбург любой модели даст возможность своему хозяину не задумываться о возможном приобретении других моделей на протяжении всего долгого срока эксплуатации устройства. Всё это представляется возможным благодаря невысокой стоимости, но стабильным хорошим показателям Пирбурга в процессе работы. На этой модели карбюратора можно ездить 3 года и более, даже не думая о неполадках и проблемах с устройством.
Особенности настройки
Выполнить регулировку карбюратора «Пирбург 2Е» немного сложнее, чем настроить традиционный «Солекс». Все усложняет система холостого хода — в этих карбюраторах она напрямую связана с термоприводом. За счет этого агрегат может менять обороты холостого хода в зависимости от температуры двигателя.
Если карбюратор работает нормально, то холостые обороты регулируются элементарно винтом качества и количества. Чтобы улучшить качество работы устройства, автовладельцы и мастера полируют диффузоры и протачивают стыки. При желании выполняется замена жиклеров, но ремкомплект карбюратора «Пирбург 2Е» не предоставляет их большого выбора, а ввиду редкости карбюраторов, найти жиклеры других номиналов в продаже бывает трудно.
При настройке особое внимание следует уделять регулировке ускорительного насоса. Именно он непосредственно влияет на характеристики моторов. Модернизировать его нужно до того состояния, когда бензин будет распылятся очень долго
За счет этой манипуляции можно быстро и резко раскрутить мотор и набрать скорость
Модернизировать его нужно до того состояния, когда бензин будет распылятся очень долго. За счет этой манипуляции можно быстро и резко раскрутить мотор и набрать скорость.
Карбюратор Пирбург 2Е: достоинства и недостатки обслуживания
Разновидности Пирбурга
Карбюратор pierburg 2e имеет несколько вариантов, которые имеют лишь незначительные отличия. Так на карбюраторе 2Е1 имеется пусковое устройство с ручным управлением. На модели 2Е2 стоит автоматическое пусковое устройство, а на модели 2Е3 – полуавтоматический механизм холодного запуска (прежде чем завести холодный мотор, необходимо установить дроссельную заслонку на регулируемый пусковой зазор путем двукратного нажатия на педаль газа). Самой прогрессивной моделью можно считать карбюратор Пирбург 2ЕЕ, в котором используется электроника.
Необходимые меры по обслуживанию
Пирбург, как и другие модели карбюраторов, не имеет каких-то особенных требований по обслуживанию. Для его продолжительной эксплуатации необходимо лишь периодически проводить такие процедуры, как промывка и просушивание сжатым воздухом. Регулировка всех моделей (2Е, 2Е2 и 2Е3) тоже осуществляется довольно просто, не смотря на их устрашающее внешнее обличие.
Совет. Производить обслуживание карбюраторов серии 2Е2 и 2Е3 необходимо предельно аккуратно, стараясь не повредить резьбу и отверстия.

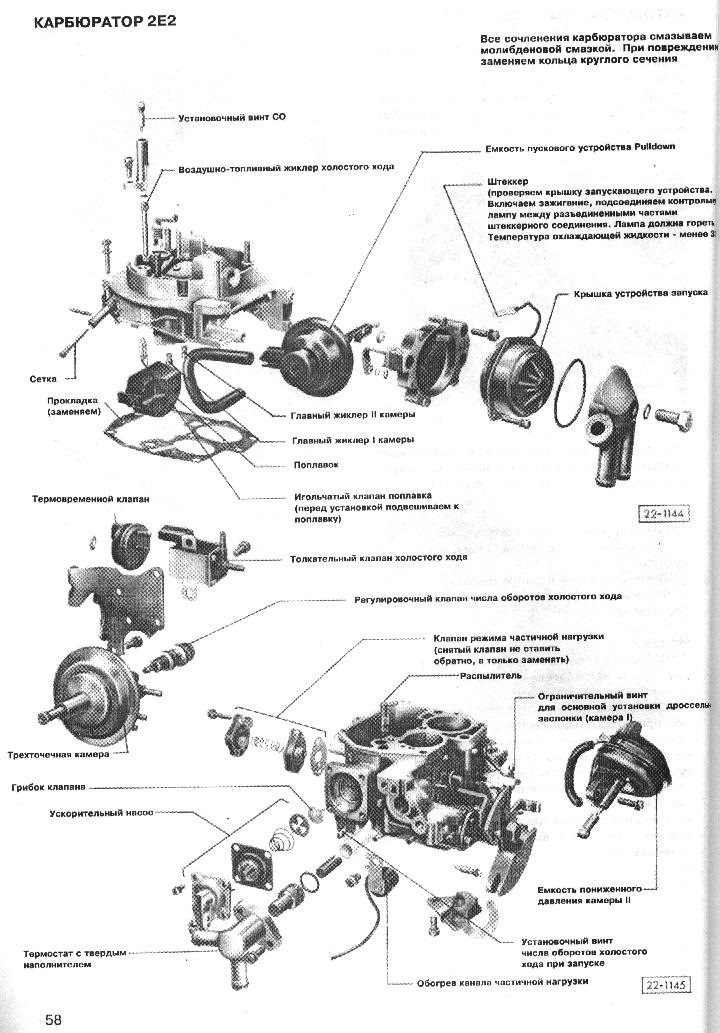

Карбюратор пирбург 2E2
Пусковая система
Самым интересным, чем обладает карбюратор Пирбург серии 2Е, это его система запуска. Управление запуском лежит на вакуумном регуляторе, выполняющем сразу три различные функции:
- На заведенном, но еще не прогретом двигателе, активизируется система прогрева, которая поддерживает обороты двигателя на 3000.
- Охлаждающая жидкость постепенно нагревается, и начинается плавное закрытие дроссельной заслонки. За счет этого обороты двигателя понижаются до уровня в 1500 об/мин.
- Прогревшийся до 70 градусов двигатель, позволяет сбросить обороты и удерживать их на уровне 700-800 в минуту.
Достоинства Пирбурга

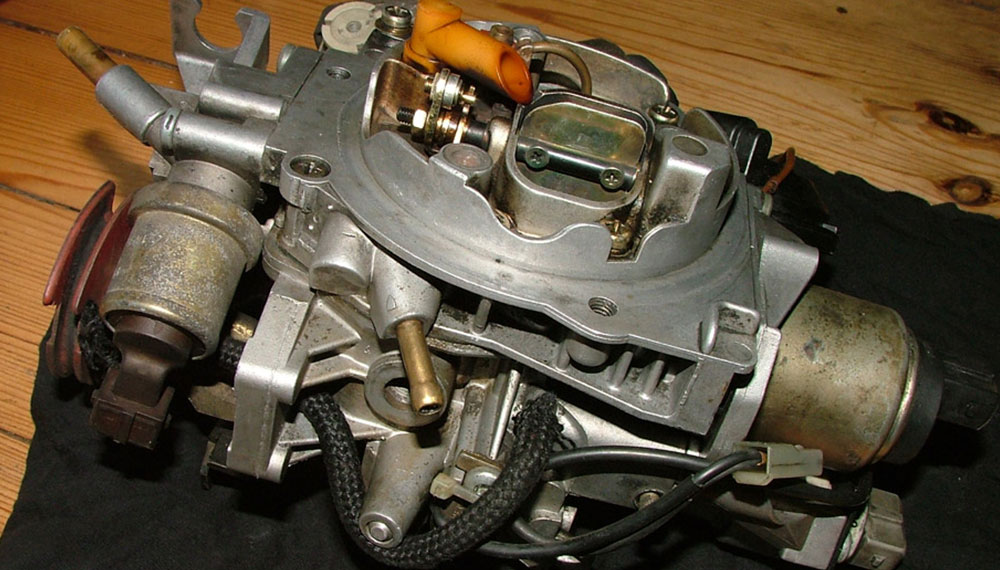

Карбюратор пирбург
Одним из главных достоинств данной модели карбюратора можно назвать наличие вакуумного экономайзера. Главной сутью данного устройства является быстрое обогащение смеси при резком нажатии на педаль газа.
Стоит отметить и особенности прогрева. Карбюратор оснащен специальными нагревательными элементами, позволяющими осуществить прогрев его узлов и улучшить смесеобразующие качества. В остальном карбюраторная система абсолютно такая же, как и у отечественных автомобилей. Это поплавковая камера, жиклеры и диффузор. За счет этих составляющих и готовиться смесь топлива с воздухом.
Регулировка
Отрегулировать в данном карбюраторе можно холостой ход. Делать это следует на хорошо прогретом двигателе. Если начать настраивать на холодном, то затем, после прогрева, могут появиться провалы. Регулировать холостой ход нужно при отключенной трубке вентиляции кратера.
Настройка осуществляется следующим образом. Винтом количества выставляют такие обороты, при которых двигатель работает максимально стабильно. Затем винтом качества добиваются роста оборотов. Когда обороты будут максимальными и перестанут расти, нужно перестать вращать винт. Затем винтом количества снижают количество оборотов до стандартных на ХХ. В некоторых случаях профессионалы дают советы по ремонту и регулировке. Так, в целях экономии смесь можно немного обеднить, закрутить винт качества до тех пор, пока мотор будет работать стабильно.
После регулировки необходимо немного проехать на автомобиле и, если он ведет себя неудовлетворительно, стоит настраивать далее. В отличие от «Солексов», эти модели более капризные, и отрегулировать их с первого раза, как показывает практика, не получается. Кроме того, залогом успешной работы агрегата является правильное подключение карбюратора «Пирбург 2Е» к вакуумным трубкам и шлангам ОЖ.
Установка заслонки 2-й камеры
Винт 2 (рис. 148), служащий для регулировки установки 2-й камеры, выставлен на заводе-изготовителе. Его положение изменять нельзя. При необходимости регулируйте положение винта следующим образом:
Откройте заслонку 1-й камеры и заблокируйте ее, вложив круглый стержень (стрелка на рис. 148).
Резинкой оттяните рычажок 1, служащий для закрытия заслонки 2-й камеры.
Выверните винт 2 настолько, чтобы между его концом и ограничителем 3 был небольшой зазор (на толщину тонкой бумаги).
Снова вверните винт 2 до касания с ограничителем от этого положения доверните еще на 1/4 оборота. В s-ом положении застопорите винт краской.
Удалите резинку, выньте стержень и проверьте, закрыты ли обе заслонки.
Проверьте зазоры закрывающего рычажка.
Зазор «А» (рис. 149) должен быть равен 0,25-0,55 мм, а «В» — 0,85-1,15 мм.
В случае необходимости откорректируйте зазоры, подгибая рамку рычажка.
После установки карбюратора проверьте регулировку холостого хода с замером содержания СО.
Для проверки зазора воздушной заслонки снимите крышку пускового устройства.
Откройте дроссельную заслонку и поверните ступенчатый диск 1 (рис. 150) так, чтобы регулировочный винт 2 опирался на самую высокую его ступеньку.
Тягу управления воздушной заслонкой проденьте до упора в устройство ограничения разряжения.
Между воздушной заслонкой и корпусом вставьте сверло 2 (рис. 151) диаметром 2,7 мм. Если сверло не входит (учитывая допустимое отклонение ±0,10 мм), необходимо произвести регулировку при помощи отвертки, вращая винт 1.
Регулировка карбюратора Pierburg/ Solex 1В3 Volkswagen Golf II
Общие сведения
Детали карбюратора 1В3
|
|
| 1 — обогревающий элемент;
2 — корпус карбюратора; 3 — уплотнительное кольцо; 4 — регулировочный винт качества (состава) смеси; 5 — электромагнитный клапан; 6 — экономайзер мощностных режимов; 7 — регулировочный винт количества смеси; 8 — ускорительный насос; 9 — седло клапана; 10 — пружина; 11 — манжета поршня; 12 — поршень ускорительного насоса; 13 — направляющая поршня; 14 — прокладка; 15 — ось поплавка; |
16 — поплавок;
17 — главный топливный жиклер; 18 — крышка карбюратора; 19 — топливный жиклер эконостата; 20 — топливный жиклер холостого хода; 21 — пневмопривод воздушной заслонки; 22 — игольчатый клапан; 23 — автоматическое пусковое устройство; 24 — прокладка; 25 — крышка; 26 — распылитель ускорительного насоса; 27 — пружина; 28 — шариковый клапан распылителя; А — пусковой зазор воздушной заслонки |
Проверка уровня топлива в поплавковой камере Положение поплавка не регулируется. При обнаружении неисправности проверить герметичность поплавка и состояние игольчатого клапана. Неисправные детали заменить.
Регулировка частоты вращения пуска двигателя
| 1 — ограничительный винт дроссельной заслонки;
2 — рычаг дроссельной заслонки |
| Порядок выполнения | |||||||
|
Регулировка приоткрывания дроссельной заслонки
| 1 — упорный винт дроссельной заслонки;
2 — рычаг ограничения поворота дроссельной заслонки |
Положение дроссельной заслонки отрегулировано на заводе-изготовителе, и в процессе эксплуатации регулировка не требуется. Однако если регулировка была нарушена, ее можно восстановить следующим образом:
| Порядок выполнения | ||||||
|
Регулировка ускорительного насоса
| 1 — кулачок привода ускорительного насоса;
2 — стопорный винт |
| Порядок выполнения | |||||||
|
Регулировка частоты вращения холостого хода
Регулировку производят на прогретом двигателе, при отрегулированных зазорах в механизме привода клапанов и правильно установленном моменте зажигания в следующем порядке:
